Виды и изготовление столярных верстаков: большой стационарный, складной и мобильный верстак своими руками

Для столярки

Крышка столярного верстака, в отличие от слесарного, крепится к подверстачью наглухо и выполняется коробчатой, для общей жесткости. Оптимальный вариант крепления для неразборного верстака – стальные уголки и саморезы. Подверстачье может быть и стальной станиной из описанных выше.

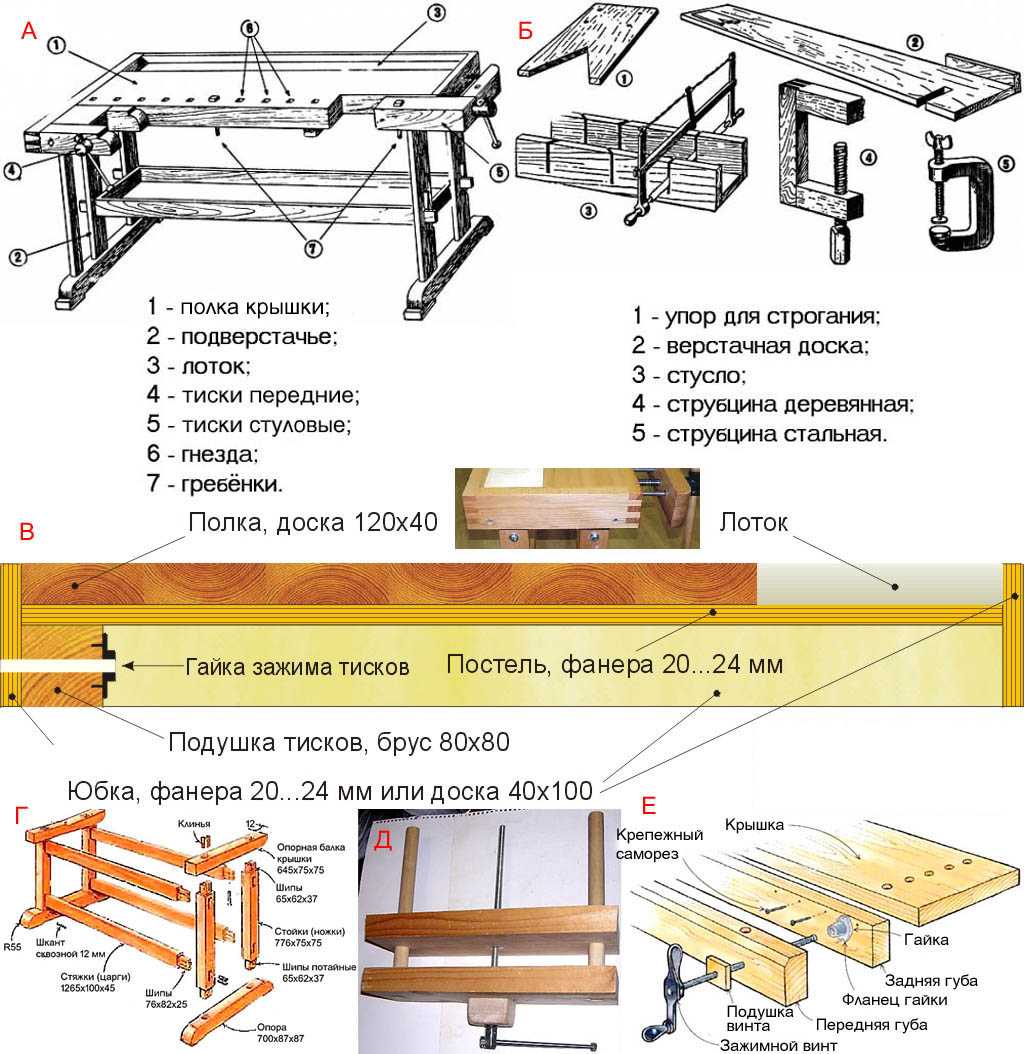

Как устроен столярный верстак традиционного типа, показано на поз. А рис; принадлежности к нему на поз. Б. Верстачная доска (в данном случае это отдельное приспособление) используется для работы с длинномером. Упор в ее пазу делается из подклиненного обрезка доски, см. далее. В доске желательно насверлить продольный ряд отверстий и крепить ее в гнезда болтами с конусными головками впотай. Традиционная конструкция столярного подверстачья показана на поз. Г, но – см. выше.

Устройство самодельного столярного верстака и тисков к нему

Крышку столярного верстака возможно удешевить, выполнив 2-слойной, поз. В. Тогда качественные доски твердого дерева понадобятся только на полку. Настилают ее, кладя доски «горбушками» годичных слоев попеременно вверх и вниз, во избежание коробления. Настил полки сначала сплачивают на клею ПВА или столярном, туго сжав струбциной или обмотав шнуром; ставят на подушку на том же клею. Юбка крышки собирается отдельно на клею и сквозных шипах (врезка на поз. В) и крепится к пакету подушка-полка саморезами.

Тиски для столярки

Цельнодеревянные столярные тиски, передние и стуловые, в настоящее время почти начисто вытеснены тисками с металлическим винтовым зажимом, поз. Д; их устройство показано на поз. Е. Тут необходимы некоторые замечания.

Первое – под головку зажимного винта нужно подложить 2-3 стальные шайбы, иначе он быстро проест подушку (деревяшка 4х4х1 см). Второе – если гайка не заказная и не покупная фасонная, то обзаведитесь хоть на время комплектом метчиков под используемую резьбу. В таком случае не старайтесь для ровности и плавности зажима применять слишком толстый винт; М12-М16 вполне достаточно.

Гайку самодельной зажимной пары наваривают на основание диаметром от 60 мм или, квадратное, от 70х70 мм. Утапливать ее в подушку зажима на надо, так меньше вероятности, что гайку сорвет при зажимании. Но от сварки резьбу безобразно уведет, болтом не прогонишь. Резьбу приваренной гайки нужно будет проходить метчиками по полной схеме, как при нарезке: первый метчик – второй – третий (если входит в комлект).

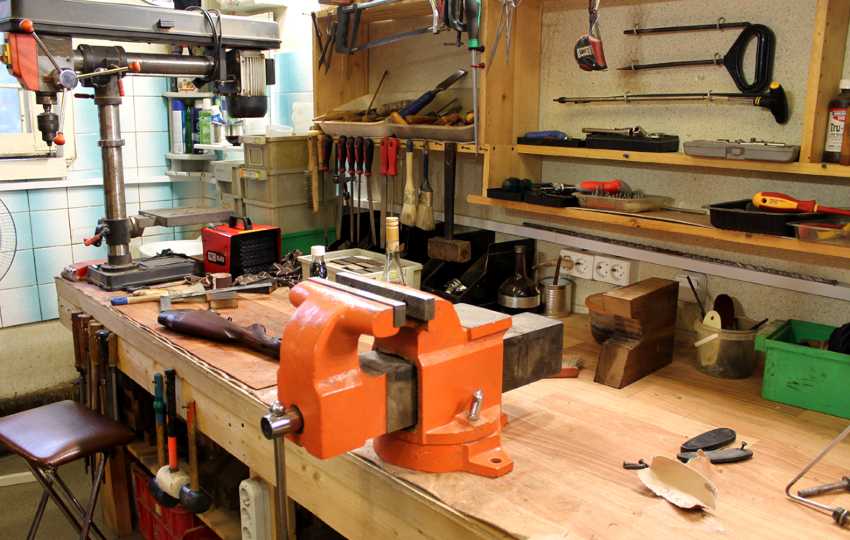

Требования к верстаку в гараже: размеры конструкции

Чтобы не упустить из виду ничего важного, обязательно нужно составить предварительный план по изготовлению и сборке верстака своими руками, чертеж с размерами является одним из основных его пунктов. При этом учитывается площадь гаража и величина транспортного средства

В среднем длина верстака в гараже составляет около 1,5-2 м

Длина стола зависит от количества свободного места в гараже, а также от предполагаемых видов работ. В среднем этот показатель составляет около 1,5-2 м. Подбирая ширину для будущего верстака, нужно учитывать характер размещения инструментов и других объектов вокруг стола. К полкам на стене необходимо обеспечить свободный доступ. По этой причине нежелательно делать столешницу шириной более 60 см, иначе нельзя будет дотянуться рукой до необходимых инструментов. Если же верстак будет располагаться в центре помещения, то ширину его рабочей поверхности можно увеличить.

Высоту слесарного верстака подбирают в индивидуальном порядке. Параметры рабочего стола существенно отличаются от размеров обеденного. Они рассчитываются с учетом роста мастера, а также позы, в которой он привык работать. Стандартный показатель составляет 80 см. Однако работать за таким столом в стоячем положении будет неудобно. Чтобы спина не уставала, рекомендуется увеличить высоту до 100 см.

Существует действенный способ, позволяющий точно определить оптимальную высоту верстака. Для этого нужно принять позу, при которой будет комфортно опираться локтями на стол стоя. Останется только измерить расстояние от локтей до пола.

Стандартная высота стола в гараже составляет 80 см

С одной стороны верстака устанавливается электроинструмент. Этот край столешницы должен выступать за пределы каркаса примерно на 20-30 см. Если рабочая поверхность выполнена из древесины, ее следует защитить с помощью металлического листа. Лучше всего подойдет для этих целей нержавеющая сталь толщиной 1,5-2 мм. Хотя обычный стальной лист толщиной 1,5 мм обойдется дешевле.

Место установки

При выборе места для верстака следует учитывать несколько нюансов, которые могут облегчить процесс монтажа.

Выбирать нужно ту часть гаража, которая очень хорошо освещается и имеет доступ к розеткам. Лучше всего, если естественное освещение будет падать либо прямо, либо с левой стороны.
Длина рабочей поверхности должна быть такой, чтобы без проблем могли размещаться крупные детали.
Ширина не должна превышать 60 сантиметров — чтобы без труда дотянуться до противоположной стороны столешницы.
Высота стойки должна быть такой, чтоб за верстаком было максимально удобно работать.
Верстак должен располагаться таким образом, чтобы не препятствовать въезду машины в гараж и обеспечивать свободное открытие двери.
Проектировать размещение оборудования необходимо так, чтобы на нём можно было спокойно работать, не выгоняя при этом авто из гаража.

Для столярки

Устройство самодельного столярного верстака и тисков к нему

Тиски для столярки

Какой материал выбрать

Материал верстака определяется назначением приспособления. Если стол нужен для простой работы, на него не будут возлагаться большие нагрузки, то дерево вполне сгодится. Для изготовления верстака подойдет брус 50х100 мм, из которого собирают каркас, скрепляя его болтами либо саморезами. Чтобы конструкция была крепче, используют распорки из дерева между ножками сверху и снизу. Нижние распорки монтируют на уровне 15 см от пола.

Для столешницы лучше использовать строганую доску твердых пород деревьев, например, дуб. За неимением такового подойдет влагостойкая фанера. Ее толщина должна быть не менее 40 мм.

Несмотря на простоту изготовления верстака из дерева, он все же имеет некоторые недостатки:

не рассчитан на большие нагрузки;
проблематично установить несколько инструментов, например, сверлильный станок, тиски и пр.;
недолговечность материала;
дерево впитывает масло и прочие средства, в нем застревают металлические стружки;
есть опасность возгорания.

Металлический верстак лишен перечисленных минусов. Такой стол обладает:

высокой надежностью;
небольшими размерами;
устойчивостью;
возможностью надежного крепления инструментов;
простотой в уходе;
безопасностью в случае пожара.

Однако по финансовым и временным затратам такой стол уступает конструкции из дерева.

Установка верстачных тисков

Решив сделать верстак своими руками, столярные тиски целесообразней купить в готовом виде

В этом случае вы получите максимально надежную и функциональную конструкцию, и что немаловажно избавитесь от лишней головной боли при их монтаже

Мы выбрали три наиболее интересные модели столярных тисков.

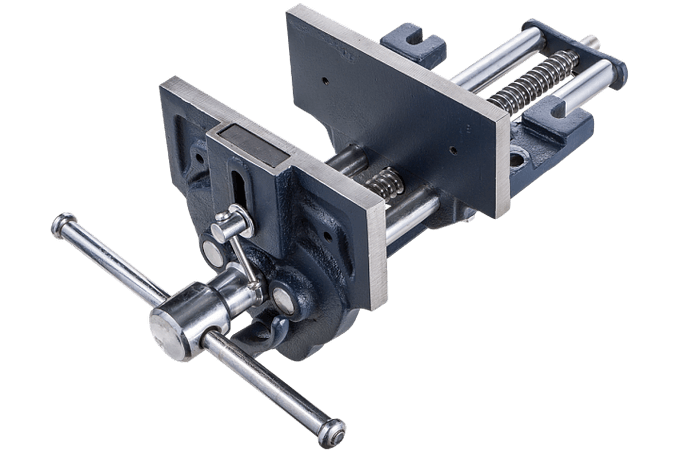

Wilton WWV/EC-175

Малогабаритные столярные тиски из мелкозернистого серого чугуна. Размер губок — 175х70 мм (предусмотрены отверстия для крепления деревянных накладок). Ходовой винт с трапецеидальной упорной резьбой дает плавный ход и большое прижимное усилие. Максимальная толщина зажимаемой заготовки — 160 мм. От себя добавим, что в целом качество этих тисков далеко от идеала, но с поправкой на цену — вполне приемлемый вариант.

ЗУБР ЭКСПЕРТ

Это уже более серьезный вариант. Тяжелые, мощные тиски, с механизмом быстрого зажима — рассчитаны на работу с большими нагрузками. Материал — чугун. Вес тисков 9,1 кг. Качественная сборка: нет люфтов, нормальная обработка вала и других деталей. Две штанги + дополнительная направляющая обеспечивают строго параллельный ход губок и равномерное распределение прижимного усилия на заготовку. Механизм быстрой фиксации работает также без нареканий. Очень хорошее соотношение цена-мощность.

Wilton WWV/D/Q/7

Эти столярные тиски похожи на первую модель, но только внешне. Они ощутимо мощнее и надежнее. Как и вся вилтоновская серия тиски изготовлены из мелкозернистого чугуна. Вес — 8 кг (у предыдущей модели 3 кг). Также ощутимо больше развод — 210 мм, при этом сам размер губок практический такой же — 175х75 мм. Но главное отличие данной модели — наличие быстроразжимного механизма. Простым нажатием на защелку вы освобождаете переднюю губку и смещаете ее в нужную позицию — без утомительной прокрутки винта. Все что остается — просто подтянуть ручку для максимальной фиксации заготовки.

Важно!

Почти все столярные тиски имеют положительное схождение, т. е. при полном смыкании губки соприкасаются только в верхней части. Это не дефект и не криворукость китайцев — так нужно для более надежной фиксации заготовок. После установки деревянных накладок этот эффект частично нивелируется.

Производители верстачных тисков стараются придерживаться стандартов при изготовлении своей продукции. Здесь мы рассмотрим схему монтажа типовых конструкций. Но вполне возможно вам придется импровизировать, приспосабливая монтаж под особенности нестандартных верстачных тисков.

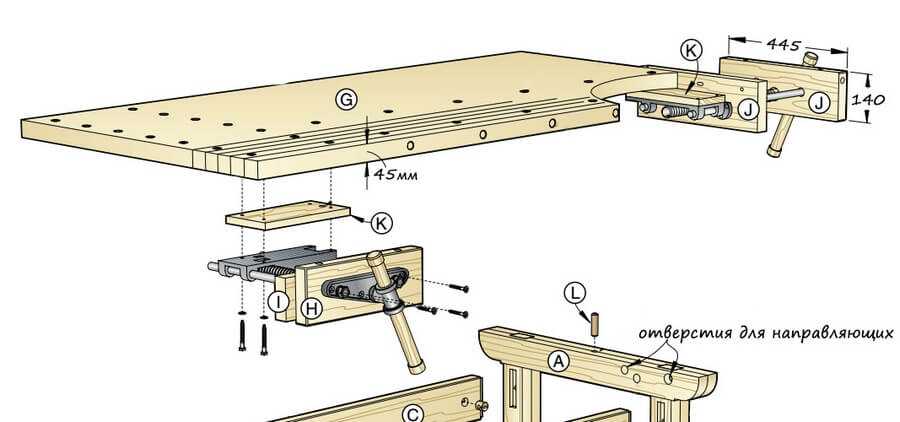

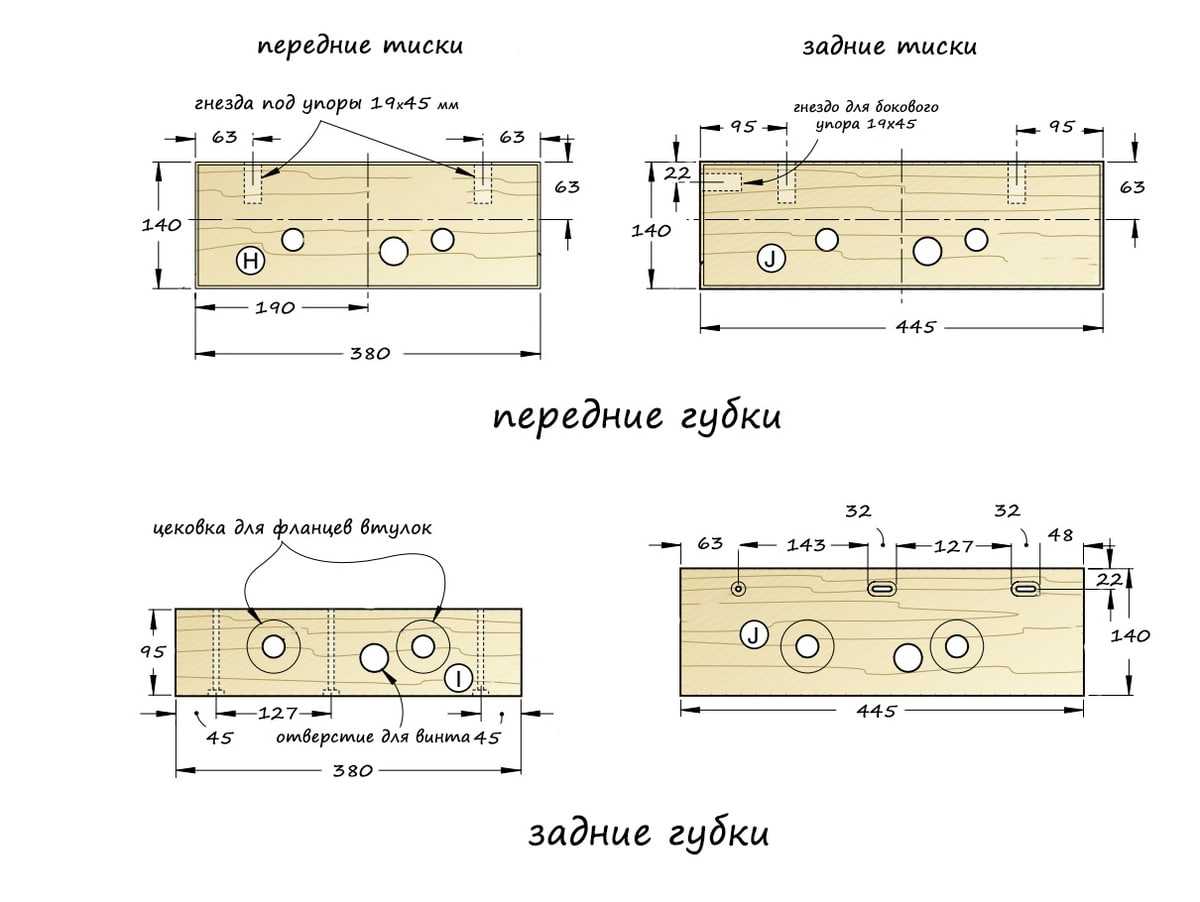

Губки тисков – детали H, I и J (2 шт.) – выпиливают из древесины твердых пород. После этого просверливают отверстия для направляющих штанг, ходового винта, гнезда для верстачных упоров и отверстия для крепежных винтов.

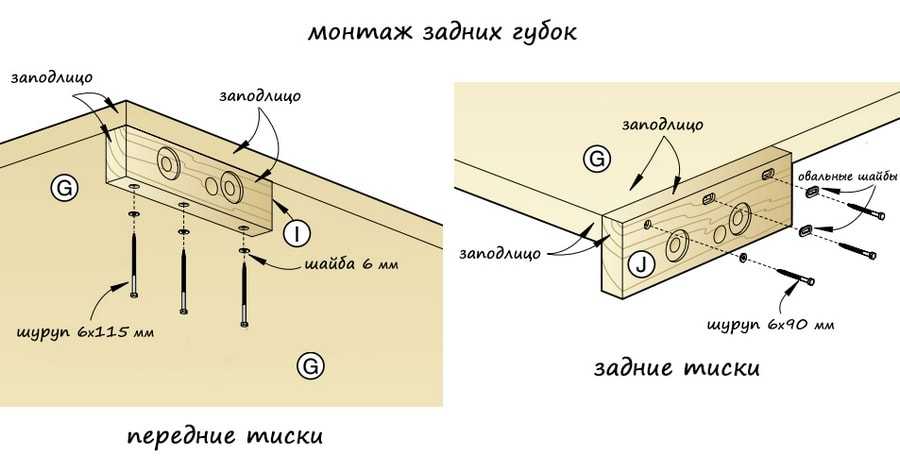

Задние губки передних и задних тисков монтируют к крышке верстака как показано на фото.

Деревянные подкладки (деталь К) выпиливают под размеры тисков. В царгах просверливают сквозные отверстия для направляющих штанг и ходового винта.

Совет! Для точной разметки отверстий используйте сами направляющие, кусочки малярного скотча и мягкий карандаш.

Для легких столярных работ вместо верстачных тисков можно использовать более простые решения.

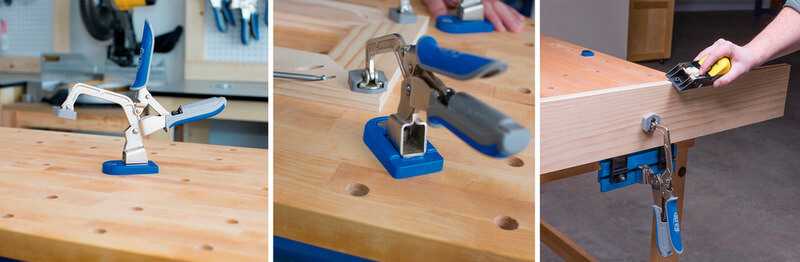

Верстачный зажим Kreg KBC3 — менее замысловатая альтернатива тискам

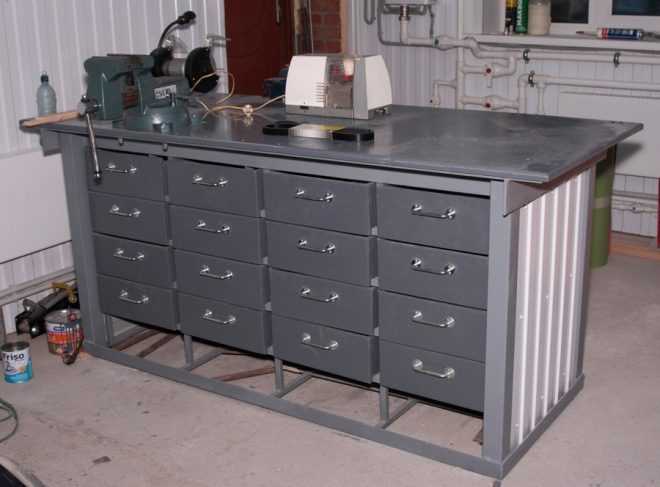

Как сделать слесарный верстак своими руками: советы по изготовлению металлического самодельного оборудования

Особенности конструкции
Этап проектирования
Рекомендации по изготовлению

Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла

Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:

Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
Тумбочки не должны занимать все свободное пространство под столом.
Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.

Этап проектирования

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Столешницу стоит изготовить из досок, а сверху накрыть листовым металлом толщиной в 2 мм

Здесь особое внимание необходимо уделить древесине, которая должна быть хорошо высушена, чтобы в будущем поверхность под металлом не начала искривляться

Каркас полок и другие не силовые элементы конструкции можно изготовить из уголка 20х20х3 мм. Силовая полка выполняется из древесины толщиной около 20 мм, после чего может быть обшита стальным листом. Для изготовления остальных полок можно использовать фанеру.

Из уголка нарезаются заготовки необходимой длины и затем с помощью сварки соединяются. Опорные пластины, прикрепленные к ножкам, способны сделать конструкцию достаточно устойчивой.

Однако их можно прикрепить к полу, используя анкерные болты или шурупы с шестигранной головкой.

Выбираются крепежные элементы в зависимости от материала пола. Заключительный этап изготовления станины предполагает ее обработку краской.

Для столешницы потребуются следующие материалы:

Уголок металлический 20х20 мм.
Доска толщиной 50 мм.
Стальной лист толщиной в 2 мм.

Перед началом сборки столешницы, деревянные элементы стоит покрыть огнеупорным составом, который способен защитить доски не только от искр, но и жуков-короедов. Когда доски будут плотно уложены, столешница накрывается листом железа и выравнивается.

После этого по контуру верстака укладывается уголок 20х20 и крепится с помощью болтов к основанию. Для удобства работы на оборудовании стоит использовать крепежные элементы с потайными головками.

Для изготовления ящиков листовой металл раскраивается в соответствии с чертежом, и ему придается необходимая форма. После этого конструкцию остается сварить по углам и вставить в направляющие верстака. Когда все работы по его изготовлению будут завершены, можно начать устанавливать дополнительное навесное оборудование.

Подготовительные работы

Создание чертежа верстака — обязательная часть подготовительного этапа

Подготовка к сборке верстака состоит в определении особенностей конструкции, выборе размеров и места установки сооружения. Для того чтобы ни один момент не ускользнул от внимания и не оказался забытым, рекомендуется создать рабочий чертёж верстака, выполненный в масштабе с привязкой к размерам гаража

Особое внимание следует уделять высоте столешницы — она существенно отличается от высоты обычного обеденного стола. Оптимальный вариант — высота от пола до сгиба локтей стоящего прямо человека

Учитывая разницу в росте у разных людей, сборка оптимального для себя верстака сможет стать очень полезным мероприятием.

Кроме того, надо помнить, что ширина столешницы не должна быть слишком большой. Размеры гаража относительно невелики, нередко приходится работать рядом со стоящим внутри автомобилем.

Понадобится место для прохода человека, поэтому оптимальной шириной считается 50 см. Также надо определиться с размерами щита для инструментов, которые нужны чаще всего.

Из какого материала лучше сделать верстак в гараж своими руками

Существует несколько вариантов изготовления рабочего стола. По типу применяемого для изготовления материала верстаки бывают:

деревянными;
металлическими;
комбинированными.

В комбинированных верстаках используется деревянная основа и металлический лист в качестве усилителя столешницы. Кроме этого, в конструкции присутствуют металлические гребенки, а также винты с нанесенной резьбой. К комбинированным устройствам относятся металлические столы с ящиками и полками для инструмента, изготовленными из дерева.

Преимущества и недостатки деревянного верстака в гараже

Выбор материала для изготовления стола в первую очередь определяется его назначением. Деревянный верстак в гараже обычно устанавливается в тех случаях, когда требуется быстро организовать рабочее место для выполнения несложных операций. Для создания каркасной части можно использовать доски размером 4х8 см или брус величиной 5х10 см. Прямоугольное основание собирается с учетом стандартных габаритов, а его компоненты фиксируются гвоздями или саморезами.

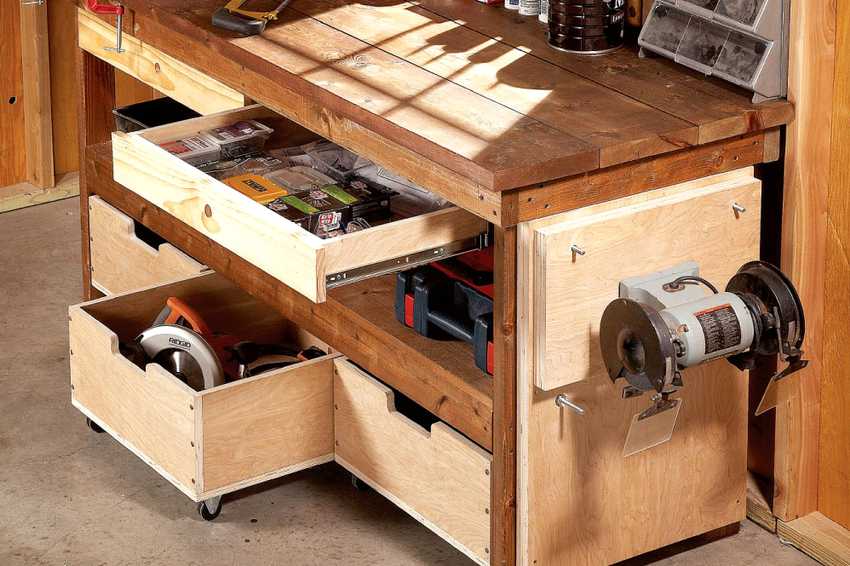

Деревянный верстак устанавливается в тех случаях, когда необходимо быстро организовать рабочее место

Чтобы усилить конструкцию, в верхней и нижней частях между ножками устанавливаются деревянные распорки. Нижние, которые располагаются на высоте 15 см от пола, можно применять в качестве основы для полки. Для сборки столешницы подойдет строганая шпунтованная доска из дуба или бука. Можно также использовать пару листов влагостойкой фанеры толщиной 1,8 см, которые проклеиваются между собой и обшиваются по краю.

Для создания своими руками верстака в гараже из дерева не требуется особых усилий и навыков обращения со сварочным аппаратом. Набор инструментов минимален (электрический лобзик и дрель), а сам процесс занимает гораздо меньше времени, чем изготовление металлической конструкции.

С другой стороны, деревянный стол имеет и множество недостатков:

не способен выдерживать значительные силовые нагрузки;
рабочая поверхность не предназначена для установки нескольких инструментов, что не позволяет одновременно использовать тяжелые слесарные тиски и производить заточку или сверление;
деревянная станина недолговечна;
древесина плохо реагирует на влажность и контакт с различными красками, маслами и другими веществами;
существует опасность возгорания.

Минусом деревянного верстака считается неспособность выдерживать большие силовые нагрузки

Преимущества и недостатки металлического верстака для гаража

Чтобы собрать стол сварщика своими руками, потребуется специальное оборудование и навыки обращения с ним. Элементы верстака соединяются методом сварки. Качественно изготовить металлическую конструкцию под силу далеко не каждому мастеру. К тому же стол получается очень тяжелым, да и сам материал, в отличие от древесины, стоит недешево.

Статья по теме:

С другой стороны, у верстаков в гараже из металла имеется немало преимуществ, которые по достоинству оценят многие автовладельцы:

компактность с высокой степенью надежности;
способность выдерживать серьезные механические нагрузки;
увеличенный вес конструкции, делающий ее более устойчивой;
большой выбор модификаций (конструкция может быть складной, передвижной, укороченной или с откидной столешницей);
прочность и надежность всех соединений;
пожаробезопасность;
долговечность и простота в уходе;
отсутствие острых углов делает столешницу безопасной;
рабочая поверхность позволяет устанавливать два комплекта тисков;
за счет высокой прочности материала на столе можно выполнять резку и распиловку, а также шлифовку и обточку металлических и деревянных деталей;
пространство под столешницей можно использовать для установки полок, органайзеров, сетки и ящиков для инструмента;
металлическая стружка не повреждает поверхность.

Проект и чертежи

При разработке конструкции столярного верстака важнейшими критериями являются высота, конфигурация и оснащение. Кроме этого, надо обязательно учитывать, кем будет эксплуатироваться рабочий стол — левшой или правшой.

Учитывая, что работать за столярным верстаком придётся подолгу, высоте будущего сооружения должно уделяться самое пристальное внимание. Для людей среднего роста специалисты рекомендуют делать стол не выше 90 см

Чертёж столярного верстака

Определяя расстояние от пола до столешницы, лучше всего ориентироваться не на среднестатистические параметры, а на особенности собственной анатомии. Оптимально, если верхний срез ножек будет находиться на одном уровне с кистями рук. Если вы рассчитаете этот параметр с учётом толщины столешницы, то работать за таким верстаком без устали можно будет в течение нескольких часов.

Крышка станка может изготавливаться из досок, деревянного массива или фанеры и представляет собой наборную конструкцию. Использовать ДСП или OSB в этих целях не рекомендуется. Профессиональные столяры давно уже определили оптимальный размер столешницы — максимум 2 м в длину и 0.7 м в ширину. На таком верстаке с одинаковым удобством можно изготовить и сборную деревянную дверь, и небольшую форточку.

Проектируя сооружение, не стоит забывать и о прочности несущего каркаса. Для опорных элементов конструкции используют брус сечением не менее 100х100 мм. В качестве продольных и поперечных усиливающих элементов допускается использование реек и бруса сечением поменьше — от 50 – 60 мм и более. Стыки деталей монтируют на шипы или шканты, для прочности используют мебельные уголки и другую арматуру, а все соединения выполняют при помощи болтов и саморезов. Гвозди обеспечить требуемую устойчивость и фундаментальность конструкции не смогут.

Столярный верстак. Вид сверху

Далее рассмотрим проект столярного стола¸ изготовленного из фанеры, а точнее из двух склеенных между собой фанерных листов толщиной 1.8 мм. Габариты крышки — 150х60 см. По краям столешница имеет усиление из фанерных полос, что увеличивает её толщину до 72 мм. К слову, представленные размеры не являются догмой и могут быть при необходимости скорректированы в соответствии с потребностями и особенностями конкретного помещения, используемого под мастерскую.

Используемый материал

Чтобы сделать верстак в гараж своими руками используются два материала: дерево и металл. Разница между этими конструкциями будет заключаться в надежности и устойчивости к различным силовым и механическим воздействиям. В этом отношении верстак из металла будет значительно выигрывать у деревянного. Существуют и другие моменты, о которых следует упомянуть:

Металлическую конструкцию сложно сделать своими руками, потому что потребуется проведение сварочных работ, а также необходимо иметь навыки работы с металлом. Обрабатывать железную заготовку также довольно нелегко. Поэтому, чтобы изготовить рабочий стол такого типа своими руками, понадобится специальное оборудование и специфические знания.
Совсем другое дело – дерево. Чтобы сделать для гаража деревянный верстак своими руками, необходим будет только стандартный набор домашнего инструмента – болгарка, отвертка, электрический лобзик, молоток и т. д

Можно даже воспользоваться только ручной ножовкой, но работа в этом случае немного усложнится.
Если взять во внимание эксплуатационные и технические аспекты рабочего стола, изготовленного из того или иного материала, то здесь необходимо выделить большой вес металлического изделия и довольно небольшую прочность деревянного верстака. Идеальным вариантом было бы совмещение двух этих материалов в одном изделии, например, верстак сделать из древесины, а его столешницу накрыть тонким слоем железа

В этом случае даже использование тисков и других подобных приспособлений не сможет причинить ему вреда.

Таким образом, комбинирование материалов является идеальным решением для изготовления верстака в гараж своими руками. Однако, если рабочий стол будет использоваться не слишком часто, а время от времени, то лучше всего обойтись полностью деревянной конструкцией.

Подготовительные работы

При оборудовании гаража своими руками очень важно правильно выбрать место, где будет установлен верстак. Лучшим вариантом будет считаться часть гаража, где имеется хорошее освещение и оборудованы электрические розетки

Необходимо учитывать и такой момент, как направление естественного освещения. Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена.

Длина столешницы должна быть такой, чтобы на ней с легкостью размещались инструменты и крупные детали, которые требуются для работы. Ширина ее не должна быть больше 50 – 60 см. Это позволяет дотягиваться без труда до противоположного края. Одна сторона может быть оборудована для работы с электрическим режущим инструментом: циркулярной пилой, лобзиком и т. п. С этой целью закрепляют дощечку таким образом, чтобы она выступала за край верстака на 200 – 300 мм.

Также перед тем как сделать верстак в гараже своими руками, необходимо уточнить еще один параметр – его высоту. От того, насколько правильно она будет определена, зависит удобство осуществления работ. Чтобы определить высоту, необходимо встать прямо, согнуть в локтях руки и мысленно облокотиться на воображаемый стол. Расстояние между полом и согнутыми руками будет являться идеальной высотой для будущей конструкции.

Необходимые инструменты и материалы

Чтобы сделать верстак в гараж, потребуются следующие инструменты:

болгарка, имеющей шлифовальный диск и круг для резки металла;
уровень;
шуруповерт;
дрель;
сварочный аппарат и электроды;
рулетка;
электролобзик для раскроя фанеры.

Материалы:

уголок толщиной 4 мм;
стальная полоса толщиной 4 мм;
стальной лист, необходимый для изготовления держателей для ящиков толщиной 2 мм;
фанера для изготовления задних, боковых стенок стола и ящиков толщиной 15 мм;
шурупы;
анкерные болты;
труба квадратная толщиной 2 мм;
стальной лист, который будет использоваться для столешницы, толщиной 2 мм;
деревянные доски для столешницы толщиной 50 мм;
направляющие для ящиков стола;
саморезы по металлу;
краска по металлу и дереву.

Конструкция, изготовленная из этих материалов, будет надежной и очень прочной. Доски будут использоваться для ниш и полок, а стальные полосы понадобятся, чтобы создать бортики на поверхности стола.

Требования к безопасности

Часто подобные работы в гараже на таком оборудовании несут в себе большую опасность для здоровья и иногда даже для жизни человека. Поэтому нужно конструировать верстак таким образом, чтобы обезопасить работающего от внешних рисков.

Для безопасного сооружения конструкции требуется следовать таким принципам:

В том случае, когда площадь верстака не слишком большая, можно соорудить стол и меньших размеров, главное — безопасность сооружения. Но основное правило при этом — сделать конструкцию устойчивой. Она не должна расшатываться при первой же нагрузке.
Рабочее место должно быть удобным, и человеку не должно что-то мешать. При работе с тисками все лишние детали вокруг убираются.
Углы стола не должны быть острыми, а также выступать за края.
После работ следует убрать всю стружку (металлическую или деревянную) и инструменты.

Originally posted 2018-04-18 12:22:29.

Видео описание

Об организации рабочего места в следующем видео:

Однотумбовые. Надежная сборная конструкция с усиленной столешницей и весом 96-105 кг. Такой верстак оснащен как удобной рабочей поверхностью, так и тумбой с драйверами (выдвижными ящиками на шариковых направляющих, имеющих разную высоту) или полками переставного типа. Ящики блокируются центральным замком. Некоторые модели комплектуются инструментальной панелью.
Двухтумбовые. Вес таких моделей составляет 100-115 кг; они комплектуются двумя драйверами с разными по высоте ящиками. Максимальная допустимая нагрузка на каждый ящик (при равномерном распределении) составляет 30 кг. В комплект может входить перфорированный экран — панель, предназначенная для размещения держателей и крючков.

Комбинированный верстакИсточник searsoutlet.com

Инструкция по изготовлению

Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.
Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. Производитель клея «Момент столяр» рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава. Поэтому если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания.
Уложив вторую заготовку поверх первой, по периметру будущей крышки стола подложите опорные доски и начинайте стягивать столешницу струбцинами. При этом не забывайте контролировать плоскостность детали при помощи правила. Центр заготовки стянуть струбцинами не получится, поэтому в этой части можно установить груз весом не менее 15 – 20 кг.
После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования.
Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.
Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост.
Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали.
Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм.
Для крепления столешницы к подверстачью длинные царги сверлят в трёх местах, через которые крепят детали верстака 8-миллиметровыми саморезами длиной не менее 100 мм.
Чтобы головка метизов и шайба не выпирала за пределы опорных элементов, в них делают углубление перьевым сверлом.

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.
