Как сделать тиски для верстака своими руками

Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений

Слесарные тиски являются необходимым оборудованием в мастерской любого мужчины, без которого сложно обойтись в том или ином виде работы.

Их совсем не обязательно располагать именно в гараже, можно обустроить уголок для тисков и в домашних условиях, например, применив для этого стол или обычную табуретку.

Для чего же нужны слесарные тиски?

При обработке или заточке какой-либо детали необходимо крепко и надёжно её зафиксировать, то есть удержать в определённой позиции. На фото тисков показан принцип действия данного оборудования.

Параметры и размеры тисков определяются в зависимости от того, какой вид инструмента нужно прочно удержать.

Конструкция столярных тисков включает в себя:

• винт ходовой части;
• рукоятку;
• подвижную и неподвижную губку;
• плиту опорную.

Основные типы слесарных тисков

Предварительно тому, как сделать тиски своими руками, необходимо определиться с выбором работы, связанной с ними.

Все виды тисков делятся на два типа:

• не поворотные имеют более простую конструкцию и их проще всего изготовить самому. Деталь фиксируется строго в одном положении.
• поворотные тиски чаще всего приспособлены для сверления на станке. При работе возможно поворачивать обрабатываемую деталь, не разжимая её.

Материал корпуса тисков чаще всего изготавливают из прочного чугуна

Важно знать, что чугун не предназначен для воздействия высокими температурами, для этих целей подойдёт стальной металл

Если работа будет осуществляться с малогабаритными деталями, не стоит увеличивать финансовые затраты и смастерить компактные небольшие тисочки.

Маленькие тиски с основанием из шарового шарнира пригодятся в хозяйстве для обработки совсем небольших деталей, которые можно закрепить единично. Такими являются мини-тиски на присосках, устанавливаемые на стеклянную, либо хорошо отполированную поверхность. Но они пригодны для редких несерьёзных работ.

Учтите, что разумно внедрить мягкие насадки на крепёжную часть для работы с мягкими деталями, чтобы не спровоцировать их повреждение. Тиски с наименьшим люфтом при полностью разведённых губках — это идеальный вариант.

Значительно сэкономят средства тиски без поворотного механизма, если, конечно, он не пригодится в работе.

Работа по изготовлению слесарных тисков в домашних условиях

Столярные тиски, самостоятельно изготовленные дома, значительно в разы сберегут семейный бюджет, чем их магазинные готовые «собратья». И огромный плюс в том, что изделие возможно изготовить по личным предпочтениям и для определённых индивидуальных видов работ.

Абсолютно несложно найти материал для конструкции, это может быть: деталь технической трубы, использованный домкрат, старые токарные станки, прессы и т. п.

А если обратиться в пункт приёма металла, там несомненно найдётся подходящая деталь для тисков, которая обойдётся вам в копейку.

Классические самодельные тиски

Существует масса вариантов тисков, но самым популярным и традиционным является тип со стальным материалом. Такие тиски будут гораздо надёжнее купленных заводского изготовления.

Конструкция состоит из:

• пластина из стали минимум 3 мм., но можно гораздо толще;
• швеллер наружный и внутренний (120 и 100 мм.);
• ушки из стали;
• резцы токарные 2 штуки;
• небольшой отрезок арматуры (прут для ворота);
• гайка (2 штуки), шпилька или винт определённого диаметра, который соответствует прутку;
• шайба (2 штуки) одного диаметра с ходовым винтом;
• пара винтовая 335 мм;
• для закрепления ходовой части винта нужна толстая пластина.

Необходимо с двух сторон по бокам пластины отделить ходовой винт шайбами. Одну из двух шайб нужно закрепить шплинтом или стопорным кольцом, чтобы часть была полностью разборной, предварительно нужно приварить к ней резьбу от винта.

Рукоятка также с одной стороны должна быть разборной, а с обратной стороны стоит приварить её при помощи гайки. К пластине заподлицо необходимо приварить гайку со швеллером от винтов. Чтобы швеллер внутри с винтом на ходу легче двигался, рекомендуется слегка обработать его при помощи напильника.

К так называемым ушам, выполненным из токарных резцов, привариваются губки. Их ставят на нужное место когда ходовой винт ввинчен, так уши встают на идеальном расстоянии друг от друга.

Тиски слесарного типа

По структуре тиски причисляются к цельнометаллическим. Для установки применяются болты на древесной или металлической плоскости. Отталкиваясь от своеобразия конструкции, данные тиски разделяют на параллельные и стуслом. По широте щёк: 4-20 см, а средняя удлинённость хода равна 15 см.

Среди преимуществ:

• высокая износостойкость за счёт закалки губ;
• большой параметр прочности наковальни, что предоставляет защиту от механического вреда;
• если предусмотрен поворачивающий механизм, разворот достигает целого круга;
• небольшие габариты и вес.

Среди недостатков: нередко люфт, по мере использования нуждаются в смене щёк, что сделать без специализированных инструментов затруднительно. Часто надо менять стопорные шайбы из-за скорого износа. Не подойдут к деталям большой удлинённости.

Как сделать тиски своими руками из металла: материалы и последовательность работ

Слесарные и фрезерные тиски предназначены для работ с металлом, поэтому здесь потребуется более надежный и крепкий материал. Речь идет о прочной стали или чугуне. В то же время их, как и деревянные, можно изготовить собственноручно. Проще всего сделать своими руками тиски из швеллера. Для этого понадобится такой набор инструментов:

• сварочный аппарат;
• электрическая дрель;
• болгарка с кругом для зачистки;
• угольник для правильного определения углов;
• сверла разного размера и диаметра.

Кроме того, потребуются такие материалы и подсобные средства для изготовления тисков из швеллера своими руками:

Слесарные тиски проще всего изготовить своими руками из швеллера

• чертежи;
• швеллер из стали толщиной 6 мм;
• лист металла толщиной от 6 мм;
• уголок размером 70х70 либо 50х50;
• шпилька диаметром 16 мм, используемая в качестве прижимного винта;
• болты и гайки – 20 комплектов.

Пару гаек, в которые вкручивается винт, самостоятельно сделать нелегко, здесь лучше всего воспользоваться услугами профессионального токаря. Гайку к швеллеру приваривают максимально соосно. Торцы швеллера следует прикрыть, используя куски металлических листов, в планке необходимо сделать отверстие для винта.

На следующем этапе при помощи болгарки вырезают два уголка и пластину. Готовые уголки прилаживают к швеллеру с обеих сторон и накрывают кусочком металла. Таким образом, получается П-образная конструкция, которая является основой сделанных своими руками тисков из швеллера.

Для изготовления станины потребуется лист металла толщиной 7-10 мм, в котором просверливают по четыре дырки с каждой стороны, а также делают 6 отверстий на П-образном элементе. К станине приваривают одну гайку, а по бокам от нее – два металлических стопора. Изготавливают также своими руками губки для тисков: их вырезают из стали. Одну часть приваривают сразу, а вторую прикрепляют на подвижную деталь.

Тиски своими руками из уголка: пошаговая инструкция изготовления

Можно изготовить своими руками станочные тиски из металлического уголка. Для этого потребуются те же инструменты, что и для работы со швеллером, а материалы необходимо подготовить следующие:

• металлический уголок 30х30;
• шпилька с нанесенной резьбой;
• гайки под шпильки;
• маленький подшипник.

Образец чертежа тисков из уголка можно найти в интернете. В соответствии с требуемыми размерами несложно сделать собственное изделие. Сначала следует подготовить две заготовки, распилив уголок. Их размер зависит от ширины станины сверлильного станка. Далее из толстого металла при помощи болгарки изготавливают две губки и наносят разметку, по которой сверлят отверстия для их фиксации к основанию.

Станочные тиски можно сделать своими руками даже из металлических уголков

Затем необходимо сделать струбцину своими руками. Потребуется взять часть уголка с просверленным отверстием для шпильки. Подшипник лучше приварить сразу. На стороне, противоположной креплению с подшипником, необходимо зафиксировать такой же уголок и сделать отверстие для вала. С другой стороны следует приварить три гайки. Для удобного вращения шпильки к основе гайки крепят вороток. Такие тиски обойдутся значительно дешевле. Кроме того, зная их устройство, можно самостоятельно проводить ремонт тисков в случае необходимости.

Опытные мастера знают, что одновременно сверлить и держать детали довольно сложно. В итоге работа получается неточной, что сказывается на качестве изделия. Упростить задачу в значительной мере помогут тиски соответствующего типа. Используя рекомендации, приведенные в статье, можно сделать их своими руками. При этом такие тиски практически ничем не будут отличаться от приобретенных в магазине, но обойдутся значительно дешевле.

Классические самодельные тиски

Существует масса вариантов тисков, но самым популярным и традиционным является тип со стальным материалом. Такие тиски будут гораздо надёжнее купленных заводского изготовления.

Конструкция состоит из:

• пластина из стали минимум 3 мм., но можно гораздо толще;
• швеллер наружный и внутренний (120 и 100 мм.);
• ушки из стали;
• резцы токарные 2 штуки;
• небольшой отрезок арматуры (прут для ворота);
• гайка (2 штуки), шпилька или винт определённого диаметра, который соответствует прутку;
• шайба (2 штуки) одного диаметра с ходовым винтом;
• пара винтовая 335 мм;
• для закрепления ходовой части винта нужна толстая пластина.

Необходимо с двух сторон по бокам пластины отделить ходовой винт шайбами. Одну из двух шайб нужно закрепить шплинтом или стопорным кольцом, чтобы часть была полностью разборной, предварительно нужно приварить к ней резьбу от винта.

Рукоятка также с одной стороны должна быть разборной, а с обратной стороны стоит приварить её при помощи гайки. К пластине заподлицо необходимо приварить гайку со швеллером от винтов. Чтобы швеллер внутри с винтом на ходу легче двигался, рекомендуется слегка обработать его при помощи напильника.

К так называемым ушам, выполненным из токарных резцов, привариваются губки. Их ставят на нужное место когда ходовой винт ввинчен, так уши встают на идеальном расстоянии друг от друга.

Такие самодельные тиски позволяют обрабатывать более крупные детали.

Для выполнения работ в домашней мастерской рекомендуется выбрать простейшие неповоротные тиски для станка.

Их совсем несложно изготовить самостоятельно, стоит лишь просмотреть видео и рекомендации, которые без особого труда можно найти на просторах интернета и предварительно грамотно составить чертежи.

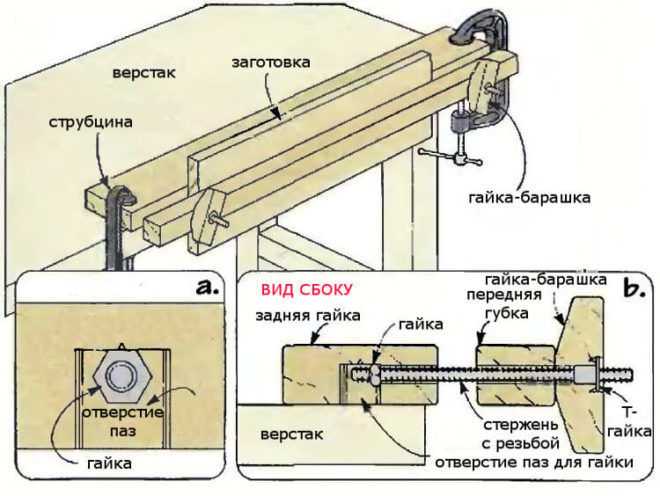

Как сделать столярные тиски самостоятельно

Для работы с металлическими деталями и заготовками используются слесарные тиски. Если же возникает потребность в обработке деревянных заготовок, то для таких целей слесарные тиски подходят меньше всего, так как они имеют некоторые недостатки. Фиксируемые детали могут деформироваться, поэтому для работы с деревообрабатывающими материалами рекомендуется пользоваться слесарными тисками. Покупать их специально для работы с деревом совсем не обязательно. Для таких случаев можно сделать столярные тиски своими руками. Инструкцию по изготовлению рассмотрим подробно.

Столярные тиски делаются из дерева, что является преимуществом при их изготовлении. При работе с деревом исключается необходимость применения сварочного аппарата. Для сверления отверстий используется дрель, а для отрезания деталей будущего инструмента, применяется ручная ножовка, лобзик или болгарка с диском по дереву.

Первым делом подготовим винт. Для этого отрезаем необходимую длину шпильки
На шпильку накручивается с одной стороны гайка
Используя водопроводный тройник, следует надеть его центральным отверстием на шпильку

Причем важно соблюдать, чтобы шпилька не выступала за грани двух параллельных отверстий тройника. Просверлить по центру тройника отверстие для установки болта под ключ на «10»

Сверлить необходимо тройник вместе со шпилькой
В полученное отверстие установить болт под ключ на «10». Таким способом изготавливается рукоятка для будущего инструмента
Далее переходим к изготовлению губок тисков. Для этого из доски, толщиной не менее 6 см, следует отрезать необходимую длину — 20-30 см
Две доски должны получиться одинакового по длине размера. Именно эти доски будут выступать в качестве фиксирующих губок
По центру обеих досок требуется просверлить центральные отверстия, через которые будет проходить шпилька
Просверливаем дополнительные отверстия по бокам обеих досок, которые нужны для направляющих
В одной доске на центральном отверстии нужно сделать паз для размещения гайки
Теперь завинчивается гайка и насаживается шайба на шпильку со стороны, где имеется сквозное отверстие
Устанавливаем шпильку в центральное отверстие доски с пазом
С другой стороны шпильки устанавливается шайба, и насаживается тройник, фиксирующийся болтом
Гайку с обратной стороны доски следует затянуть, утопив ее в пазу. Чтобы предотвратить в будущем вращение этой гайки, ее необходимо соединить со шпилькой. Для этого можно воспользоваться сваркой, но альтернативный способ — применить дрель. При помощи дрели сверлится отверстие в гайке, насаженной на шпильку, посредством которого обеспечивается жесткая фиксация двух деталей
Используя соответствующего диаметра болт, необходимо его забить в отверстие, сделанное в предыдущем пункте
Собираем конструкцию, получая в итоге подвижную губку тисков
Используем два металлических стержня, которые необходимо установить в боковые отверстия доски
К столу или верстаку присоединяется вторая доска, которая будет играть роль неподвижной губки столярных тисков. Для этого фиксируем доску струбциной к столу, после чего сверлим отверстия в конструкции стола
Приступаем к сборке конструкции. Для этого необходимо соединить две части, используя широкую гайку. После накручивания гайки на шпильку, необходимо обвести ее грани по периметру
По полученной разметке необходимо вырубить паз, воспользовавшись стамеской. Это необходимо для того, чтобы зафиксировать гайку в губках тисков
Утапливаем гайку в конструкцию губки

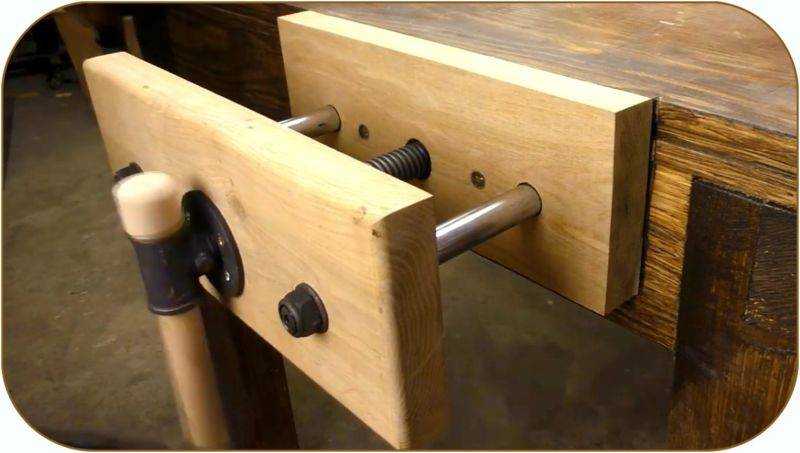

Получается практически готовые столярные тиски, на которых не хватает только рукоятки. Сделать ее можно из деревянной трубки соответствующего диаметра. После этого собираем инструмент

Чтобы направляющие свободно перемещались в неподвижной губке, следует изготовить стальные втулки, и установить их внутрь отверстий. Неподвижная губка фиксируется к поверхности стола посредством саморезов. Причем к этому делу нужно отнестись ответственно. Предварительно следует просверлить отверстия, а также сделать пазы для шляпок саморезов. Ведь поверхность доски является рабочей частью столярных тисков, поэтому любые выступы на ней и прочие дефекты негативно отразятся на качестве обрабатываемых заготовок.

Вот таким вот несложным способом можно изготовить в домашних условиях столярные тиски. Причем для их изготовления не понадобится покупать материалы, так как все самое необходимое наверняка имеется в распоряжении у каждого домашнего мастера.

Трубчатая конструкция тисков

Самодельные зажимы можно изготовить из любых подручных материалов. Например, достаточно простой и эффективной является конструкция из металлических труб. Для этого необходимо подобрать трубы с таким расчетом, чтобы одна из них плотно входила в другую. Изделия должны быть цельнотянутые без внутреннего сварочного шва. Размер произвольный, поскольку подбирается исходя из назначения зажимного приспособления и характеристик обрабатываемых деталей.

Порядок изготовления будет следующим:

• Снизу трубы большего диаметра, которая послужит основой конструкции, привариваются опоры. На тыльной стороне – задняя стенка из стального листа толщиной 3-5 мм, с предварительно просверленным отверстием и приваренной ходовой гайкой. Напротив передней опоры в верхней точке приваривается задняя неподвижная губка.
• На наружной стороне подвижной трубы приваривается еще одна стальная заглушка толщиной 3-5 мм. Для ее перемещения из шпильки, стопорных гаек и упорных шайб изготавливается крепление. На выступающем конце шпильки приваривается проушина для вставки воротка. В верхней точке подвижной трубы крепится передняя губка.
• На завершающем этапе на губки прикручивают пластины из закаленной стали с предварительно нанесенными насечками. Их наличие увеличит площадь прижима и обеспечит надежную фиксацию обрабатываемых предметов.

Аналогичным образом делаются зажимы из квадратного или прямоугольного профиля. Основным их преимуществом является продольное перемещение движущейся части при полном отсутствии вращения, что характерно для трубчатой конструкции.

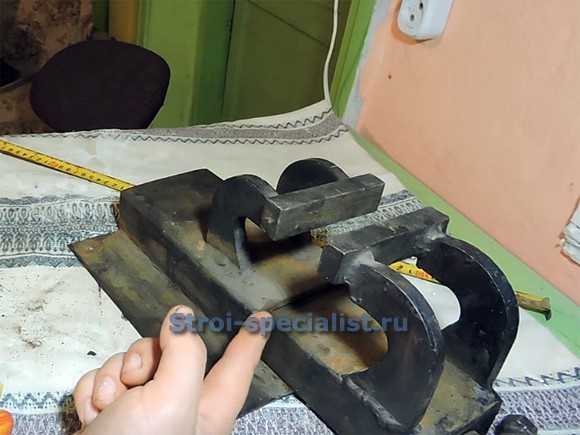

Классический вариант самодельных настольных тисков

Из великого множества слесарных тисков, рекомендуемых к изготовлению своими руками, мы выбрали вариант наиболее близкий к классической схеме, но по некоторым параметрам превосходящий тиски заводского изготовления.

По фотографии четко угадываются стальные детали, практически всегда без особого труда подбираемые на ближайшем вторчермете:

• стальная пластина 200 х 200 толщиной 3 – 6 мм (можно и толще);
• 2 швеллера (120 мм – наружный, 100 мм – внутренний) длиной соответственно 160 мм и 300 мм, в вашем случае размеры могут быть и другими в зависимости от длинны ходового винта;
• стальные уши от какой-нибудь крупногабаритной емкости;
• 2 изношенных токарных резца;
• пруток для воротка, в данном случае кусок арматуры;
• винт или шпилька, соответствующего прутку диаметра, и 2 гайки;
• 2 шайбы, диаметром, соответствующим диаметру ходового винта;
• винтовая пара – любая из описанных (в этом случае – заказанная токарю), длиной 335 мм;
• мощная пластина для крепления ходового винта.

Slesarnye-tiski-16

Slesarnye-tiski-17

Slesarnye-tiski-19

Ходовой винт с обеих сторон от пластины отделяется шайбами, одна из которых со стороны резьбовой части прихвачена к нему сваркой, хотя при таком диаметре можно закрепить ее при помощи шплинта или стопорного кольца. Тогда этот узел будет полностью разборным, что явно лучше из соображений ремонтопригодности.

Рукоятка с одной стороны глушится приваренной гайкой, а со второй стороны делается разборной, после приваривания к ней резьбы от винта соответствующего диаметра.

Гайка от винтовой пары приваривается к пластине основания заподлицо со 120-м швеллером.

Для нормального вхождения внутреннего швеллера с закрепленным на нем ходовым винтом, его ребра нужно слегка обработать напильником.

Уши с приваренными к ним губками, изготовленными из обрезанных токарных резцов, нужно позиционировать при ввинченном ходовом винте. Так они займут точное место. Можно даже губки скрутить вместе мягкой проволокой, обеспечив идеальное их взаиморасположение.

Также можно до этого нанести на них насечку при помощи угловой шлифмашинки с диском для резки металла.

За счет такого крепления губок, а именно формы крюков и расстояния между ними, в таких тисках можно крепить нестандартные детали, расширенные к низу.

Да и максимальная толщина обрабатываемых в этих тисках заготовок весьма внушительна. А уж о ремонтопригодности такой оснастки и говорить не приходится – сами видите.

Как сделать киянку своими руками — пошаговая схема

Шаг 1: Готовим ручку

Лучше всего взять для ручки твердую породу древесины, например, дуб или бук. Также подойдет береза или орех. Если есть возможность обточить ее на токарном станке, то сделайте это для получения удобной для руки круглой в сечении формы. К тому же, так вы сможете сделать выступ посредине ручку, чтобы для слоев кожи был упор. Если токарного станка нет, то для упора можно намотать несколько слоев веревки.

Шаг 2: Готовим кожу

Вам нужно нарезать из кожи много круглых отрезков одинакового размера. Для начала сделайте один макет и под него наметьте на куске материала нужное количество – в зависимости от размера самой рабочей части понадобится от 50 до 70 таких вот кружков. К тому же, играет роль толщина кожи – чем она больше, тем меньше слоев понадобится.

Шаг 3: Нанизываем слои

Проделайте в каждом слое отверстие, чтобы можно было нанизать кожу на ручку. Каждый слой соединяем с последующим столярным клеем ПВА, стараемся прижимать слои друг к другу как можно плотнее. Когда все слои будут нанизаны и смазаны клеем, зажмите инструмент в тисках или струбцинах до полного высыхания клея.

Шаг 4: Крепим шайбу

Чтобы в будущем кожаные слои не имели возможности слететь, с верхнего торца ручки нужно закрепить большую шайбу – металлическую или деревянную. Для этого просверливаем отверстие в самой ручке, прикладываем шайбу и вкручиваем плотно болт. Конечно, постарайтесь подобрать оптимальный размер для вашей ручки, чтобы она не растрескалась. Вот и все! Кожа не будет разлетаться на мелкие щепки в процессе работы, удары фактически вязнут в этом материале и не создают столько шума, сколько при работе обычным деревянным инструментом. Конечно, возиться с таким инструментом имеет смысл тогда, когда вы постоянно работаете со стамесками и уже сменили не один десяток киянок, а вот для нечастого использования вполне подойдет и обычная деревянная молоточковая киянка!

Создание деревянных тисков

Древесная конструкция – простая в сборке и вырезании деталей, а также хранить и перевозить такие тиски проще. Из материалов понадобятся: дерево, стержень с резьбой и гайками, винты и шайбы, деревянный клей и лак, направляющие стержни, наждачная шкурка, зубило, отвёртка, пила.

Далее приводится инструкция по сборке:

1. Исследуется набросок сборки досконально.
2. Делаются 2 заготовки из дерева или используется 1 широкая.
3. Если основание составляют 2 дощечки, надо склеить их клеем по дереву. Стоит применить качественный клей, так как это самая ответственная часть конструкции.
4. Для закрепления 2-х дощечек, после накладывания клея хорошо применить струбцину.
5. Вырезаются 4 равных по размерности брусков и проводится попарное склеивание. В итоговой сборке первичная доля склейки – направляющая, а вторая проходная для стержня с резьбой.
6. В верховых частях склейки буравятся 2 отверстия d: сходного с размером стержня, а в низовых частях проделываются отверстия для проходных направляющих.
7. К движимой челюсти надо приложить гайку и обвести её карандашом.
8. С помощью долота выбирается отверстие.
9. Отверстие заливается эпоксидной смолой и туда вставляется гайка.

Инструкция по изготовлению сверлильных тисков своими руками

Сделать неповоротные станочные фиксаторы своими руками довольно просто. Самодельные тиски для сверлильного станка удобны, экономичны, их изготовление не отнимает много времени. При изготовлении самодельных зажимов для станка рекомендуется использовать крепкий металл, например, сталь.

Для изготовления самодельных фиксаторов потребуется: основание (металлический короб в форме прямоугольника с высокими торцами, внутренняя часть должна быть полой), две пластины, выполняющие роль зажимных губок, винт, рычаг, зажим для губок (две небольшие детали, с помощью которых можно соединить подвижную губку и винт), гайки.

Первое, что следует сделать — нарисовать чертеж будущих тисков для сверлильного станка, подогнать все размеры. Можно воспользоваться обучающим видео, в котором размеры уже высчитаны. Затем, необходимо подобрать или купить заготовки деталей для самодельных зажимов. После того как все детали в наличии можно приступать к изготовлению:

1. В основании одного из торцов просверлить отверстие. Диаметр должен совпадать с диаметром винта.
2. Просверлить 4 отверстия в основании заготовки, с помощью которых станочные тиски будут закрепляться на столе.
3. Приварить к одному торцу основания пластину, которая будет выполнять функцию неподвижной губки.
4. Вставить трубу с резьбой или винт в отверстие на торце.
5. Соединить подвижную губку, с помощью зажимов, с винтом.
6. Просверлить отверстие на свободном конце винта.
7. Вставить рычаг в отверстие винта. В роли рычага можно использовать длинный шуруп или, подходящий по диаметру, металлический стержень.

Каждый вид станочных фиксаторов предназначен для определенного вида работ. Для домашнего использования лучше всего подойдут недорогие неповоротные тиски. Для серийного производства, безусловно, рентабельнее приобретать поворотные тиски. Изготовление самодельных зажимов — процесс несложный и быстрый. Если воспользоваться обучающим видео, то время изготовления уменьшится в несколько раз.

Тиски слесарные своими руками

Умелому мастеру не составит труда изготовить нужный инструмент самостоятельно. Добротные самодельные слесарные тиски эффективно выполнят свою функцию, сэкономив немалый бюджет. Что понадобится для сборки устройства:

• уголок из стали;
• отрез швеллера;
• металлический стержень (d = 20 мм);
• направляющие прутья;
• болты, шайбы и гайки;
• электрическая дрель;
• аппарат для сварки;
• болгарка.

До начала работ следует изготовить из металлического стержня винт самостоятельно или в мастерской на специальном оборудовании. Далее можно действовать по инструкции:

1. Поперек двух параллельно расположенных отрезков уголка снизу приваривается пластина с отверстиями для закрепления будущих тисков на поверхности.
2. Поверх этих отрезов, поперек верхних их краев, приваривается кусок уголка, который будет служить неподвижной губкой.
3. Напротив нее, с другого края тоже закрепляется уголок с отверстием и приваренной к нему гайкой.
4. После этого изготавливается подвижная часть тисков: в швеллере пробивается отверстие для ходового винта, к нему приваривается гайка, все это крепится к полке куска уголка и надевается на винт.
5. Швы зачищаются, все элементы покрываются краской и собираются в готовые слесарные недорогие тиски.
