Тиски для столярного верстака своими руками: чертеж + фото

Как сделать упор с круглым стержнем

Для стержня верстачного упора подходит береза, вишня, клен или орех. Верхняя планка изготавливается из той же твердой древесины или из фанеры. Низкопрофильный упор можно сделать из ламинированной панели высокой плотности, оставшийся после укладки напольного покрытия.

Определитесь с диаметром стержня. Если планируете позднее приобретать готовые фиксаторы, выберите стандартный размер 19 мм. В случае уверенности в дальнейшем самостоятельном изготовлении приспособлений для столярного верстака используйте диаметр 21 мм. Такой наружный размер имеют полудюймовые водопроводные трубы, из которых изготавливают самодельные прижимные струбцины. Примерно такой же величине соответствует условный проход трех четвертных труб, подходящих для изготовления круглых стержней из дерева.

Возьмите обрезок трубы диаметром 3/4 дюйма, длиной в 60–80 мм и с резьбой не менее 20 мм. Заточите кромки с одного торца и наверните гайку на другой.

Вставьте приспособление в дюймовую трубу и прогоните через него березовую палку, ударяя сверху тяжелым молотком.

Подрезайте древесину, когда щепки упрутся в гайку. Может показаться, что проще взять трубку длиннее, но пробивать тогда будет намного тяжелее.

Прогнав палку, снимите заусенцы наждачной бумагой. Сделанные таким образом деревянные стержни могут иметь незначительные изъяны, не влияющие на общую форму цилиндра. В начале обустройства домашней мастерской, когда еще нет специальных станков, вы не найдете более простого способа изготовления круглой палки своими руками.

Начертите на заготовках верхние части упоров в нужном количестве и отметьте центры сверления отверстий.

Чертеж верстачных упоров из древесины.

Сделайте перовым сверлом углубления в половину толщины материала. Начинайте сверлить на небольших оборотах, слегка нажимая на дрель. В момент касания на поверхности появятся риски, по которым будет видно, куда следует отклонить инструмент для перпендикулярного сверления.

Распилите заготовки, отшлифуйте торцы и раззенкуйте отверстия под шурупы.

Нанесите столярный клей на стержень и в углубление.

Соедините детали, прижмите их руками и вытрите излишки клея. Вставьте стержень в отверстие столешницы и закрутите шуруп.

Через десять минут осторожно вытащите упор, выталкивая снизу и не сдвигая детали. Оставьте приспособление до полного высыхания клея

Сверлите отверстия для верстачных упоров там, где считаете необходимым. Чаще всего они нужны в левой части стола для строгания заготовок и рядом с тисками для совместного использования. Расстояние между центрами отверстий должно быть везде одинаковым и соответствовать размеру длинных упоров. Перед высверливанием прикрепите снизу ненужную доску, чтобы не было сколов при выходе сверла.

Конструкция столярного верстака

Столярный верстак – это специальный рабочий стол для столяра, на котором рабочий может обрабатывать дерево вручную или механическим способом. Самая обычная конструкция верстака подойдет для выполнения основных видов работ:

фиксировать изделия из дерева или его основные детали для проведения дальнейшей обработки;
разрабатывать эскизы и схемы;
хранить все необходимые инструменты под рукой;
благодаря удобному строению собирать конструкции из дерева на любом этапе работы;
использовать как рабочее место для проведения лакокрасочных работ.

Чтобы осуществлять все эти операции на самодельном верстаке для столярных работ, нужно изначально смастерить его в соответствии со всеми стандартами и нормами. Желательно учитывать базовые требования и знать «состав» конструкции. Базовые части и параметры самодельного стола для столярных работ:

Стол для столярных работ должен быть не только полностью укомплектованным, но и соответствовать определенным параметрам:

Высота станка для столярных работ может варьироваться от 85 до 95 см. эта высота будет максимально оптимальной.
Размеры рабочей поверхности могут быть разными. Самым популярным вариантом является прямоугольник со сторонами 183×91,5 см.
Опорные ножки и остальные части изготавливаются в соответствии индивидуально, поэтому могут иметь разные размеры.

Изготавливая такой стол, важно, чтобы самому мастеру было комфортно производить различные манипуляции в процессе работы с деревом. Поэтому все параметры могут подбираться индивидуально

Виды столярных верстаков

Самодельные поверхности для столярных работ делятся на 3 вида:

Мобильный стол для столярных работ представляет собой компактную конструкцию, масса которой составляет около 30 кг. Длина рабочей поверхности достигает 1 м, а ширина всего 0,7 м. Конструкция такого типа может состоять частично из металлических деталей. Такой вид стола используется в работе с небольшими деревянными деталями. Установить верстак можно в любой части небольшой мастерской.
Стационарный стол для столярных работ отличается большими габаритами. Верстак такого вида не предназначен для перемещения. Обычно это пристенный верстак с вертикальным экраном для инструментов. Дополнительно оснащается многочисленными ящиками и полочками. Благодаря большим размерам может использоваться для обработки деревянных деталей любой величины.
Составной тип представляет собой разборную конструкцию, части которой соединены металлическими болтами. При необходимости части рабочей поверхности для столярных работ могут заменяться или раскладываться. Это сложный вид в плане изготовления, но очень функциональный и практичный в работе с деревянными деталями любого размера.

Каждый вид предназначен для определенного типа помещения и типа работы с деревом. Если нужно иногда производить ремонт или изготовление деталей, то идеальным вариантом станет мобильный вид столярной поверхности. Если же работа осуществляется на профессиональном уровне и постоянно, то лучше изготовить стационарный вид верстака.

Проектирование

В работе очень помогут подробные чертежи. Иногда сделать верстак кажется довольно просто задачей, при выполнении которой можно обойтись без них – особенно тем, кто умеет работать своими руками, но в чертежах не силён. Но уже в ходе работы в подобных случаях может возникнуть немало проблем, которых можно было бы избежать при полноценном этапе проектирования, так что пропускать его не рекомендуется.

Сразу стоит определиться с основными параметрами. Предпочтительная высота зависит от роста того, кто будет работать за верстаком – в среднем это 80 см. Габариты обычно определяются исходя из размеров помещения, в котором верстак будет установлен, но, поскольку в этом случае речь об уличном, свободы для манёвра больше. Но часто уличные верстаки наоборот делают совсем небольшими, чтобы их было удобно передвигать.

Также нужно предусмотреть в необходимом количестве углубления для деталей, упоры, тиски – смотря по тому, для каких работ предназначается верстак. Если на поверхности должны быть углубления для фиксации тяжелых деталей, то на обратной стороне столешницы проделывается углубление, предназначенное для ремонта мелких деталей. Что до тисков, то малые изготавливают из металла, а крупные из дерева.

При проектировании стоит предусмотреть и использование пространства под столешницей: выдвижные полки и ящики будут полезным для хранения инструментов и материалов. Впрочем, если верстак будет передвижным, то иногда лучше обойтись без них. Также в случае, если предполагается часто его передвигать, стоит облегчить всю конструкцию, используя материал тоньше. Столешница может быть откручивающейся, а ножки складными – всё это очень удобно, когда для хранения верстака мало места.

Левшам нужно учесть свою особенность при проектировании – если вы опираетесь на уже готовые чертежи из интернета, учтите, что верстак по ним создан для работы с преобладающей правой рукой. Небольшие изменения помогут это исправить.

Обычно при проектировании опираются на уже готовые образцы с небольшими модификациями. Но эти улучшения не всегда идут на пользу. Так, часто они сводятся к увеличению размеров и толщины досок, чтобы можно было как следует размахнуться и не бояться, что верстак сломается – в результате он оказывается слишком массивным. Всё же домашний верстак обычно предназначается для не самых сложных задач, исходя из чего и стоит определять желаемые параметры. В большинстве случаев нет никакой необходимости делать его слишком большим или прочным. Его будет неудобно передвигать, да и обойдётся он дороже.

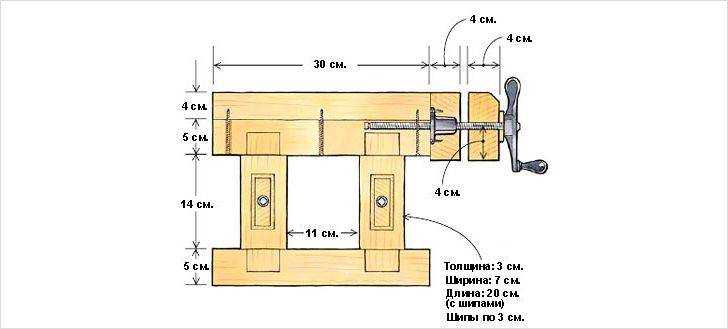

Как сделать несложные столярные тиски для верстака

Верстак без тисков — это не больше, чем просто стол. Столярные тиски являются необходимым приспособлением для каждого мастера. Они обеспечивают надёжную фиксацию деревянных и металлических деталей во время их обработки. За основу конструкции взяты тиски Моксона с двумя винтами – надежный, бюджетный и простой в изготовлении вариант. К тому же инструментом, сделанным своими руками, пользоваться вдвойне приятнее, чем покупным. Поэтому ловите инструкцию, как сделать столярные тиски из дерева своими руками.

Понадобится Необходимые материалы:

2 куска фанеры толщиной 10 мм(губка на верстаке – 480 х 90 мм, второй не более 250х80 под рукоятки),
Брус 45х90 мм, длиной 480 мм;
Свёрла различного диаметра – 1, 4, 8, 10, 12 мм;
Шпильки М10х250 – 2 шт. (я бы рекомендовал использовать весь крепеж М12, но забивных гаек такого диаметра не нашел);
Саморезы по дереву;
Забивные гайки М10 – 4 шт.;
Кольцевые коронки по дереву различного диаметра;
Сверло Форстнера (за неимением использовал перовое сверло на 22);
Клей по дереву;
Короткий кусок стальной проволоки диаметром 1 мм.

Шуруповерт;
Струбцина – 2 шт.;
Молоток;
Угольник;
Карандаш;
Стамеска (не нужна, если воспользуетесь сверлом Форстнера);
Кусачки.

Пошаговая инструкция изготовления столярных тисков: 1. Отмеряем с обеих сторон фанеры по 10 см, центруем и отмечаем точки будущих отверстий под винты.

2. Для удобства закрепляем фанеру и брус между собой струбциной. 3. Просверливаем насквозь в отмеченных точках отверстие диаметром 12 мм. Сверло используйте в зависимости от того, каким будет диаметр ваших шпилек плюс 2 мм. 4. С помощью дрели делаем отверстия 3-4 мм под саморезы для дальнейшего крепления будущей неподвижной части тисков к верстаку. Отверстия располагаем по 2 по краям и 2 в середине, делая небольшой отступ от краёв. 5. Чтобы гарантированно спрятать шляпки саморезов сверлом по металлу диаметром 12 мм, делаем небольшие углубления в проделанных отверстиях. 6. Крепим фанеру к верстаку с помощью саморезов по дереву. Стационарная губка тисков готова. 7. Далее, используя в качестве кондуктора отверстия под шпильки (12 мм) в фанере сверлим сам верстак. 8. Берём 2 забивные гайки М10 (их называют еще врезными) и забиваем их к верстаку с обратной стороны. 9. Берём небольшой отрезок фанеры, отмечаем и центруем на нём диаметры будущих рукояток с помощью коронок по дереву. Диаметр рукояток подбирайте под свою руку – я выбрал 67 и 54 мм. 10. Нужно отметить 2 больших шайбы и 2 поменьше диаметром, на 1,5-2 см. 11. Просверлите в середине каждого размеченного диаметра отверстие, диаметр которого будет совпадать с диаметром направляющего сверла в коронках – в моем случае это 8 мм. Можно обойтись без этого шага, а сразу просверлить отверстие штатным центральным сверлом кольцевых коронок. 12. С помощью коронок вырезаем шайбы и обрабатываем их края наждачной бумагой. 13. Сверлом, равным наружному диаметру закладной гайки (12 vv), расширяем отверстия в маленьких шайбах. 14. В больших шайбах просверливаем небольшие углубления сверлом Форстнера на 22, чтобы туда без зазоров вставлялись шляпки забивных гаек. За неимением оного пришлось сделать отверстия перовым сверлом и немного поработать стамеской. 15. Врезные гайки вставляем и вбиваем в маленькие шайбы. 16. Вкрутите шпильки заподлицо с шляпкой гайки. 17. Теперь необходимо законтрить резьбовое соединение. Прикрепите обе конструкции струбциной к удобной поверхности. Я воспользовался брусом для будущих тисков. 18. Сверлом по металлу 1мм сделайте отверстия в шляпках закладных гаек по границе резьбы. Глубина сверления не более 1 см. 19. Откусите такой же длины кусочки стальной проволоки и вставьте их в просверленные отверстия, чтобы зафиксировать конструкцию. 20. Смажьте стороны шайб клеем по дереву и плотно закрепите их между собой соосно, зафиксировав струбциной до полного высыхания. 21. Сверлом на 3-4 мм сделайте с внутренней стороны рукоятокпо два отверстия по бокам от шпильки глубиной не более 10 мм. 22. Сделайте потайные фаски под шляпки саморезов. 23. Для надёжности закрепите части рукоятки саморезами по дереву. 24. Вставьте шпильки в отверстия в большом бруске, прикрутите их к основной части на верстаке. 25. Тиски готовы. Смотрите видео Подробную инструкцию как изготовить тиски для верстака своими руками смотри в видео.

Изготовление верстака по этапам

Когда все описанные этапы будут завершены, настанет время заняться непосредственно изготовлением верстака своими руками. И начать стоит со сборки каркаса. В соответствии с чертежом нужно распилить доски для рам, после чего соединить их в прямоугольную форму, посередине установить распорную планку и сделать перемычки для большей устойчивости.

Для обычного верстака хватит и клея, но при желании придать большую прочность можно использовать и болты. Если верстак будет храниться в неотапливаемом помещении, то использование болтов обязательно, поскольку клей в таких условиях может быстро потерять свойства. Чтобы конструкция была достаточно устойчивой нужно пользоваться при её сборке столярным угольником.

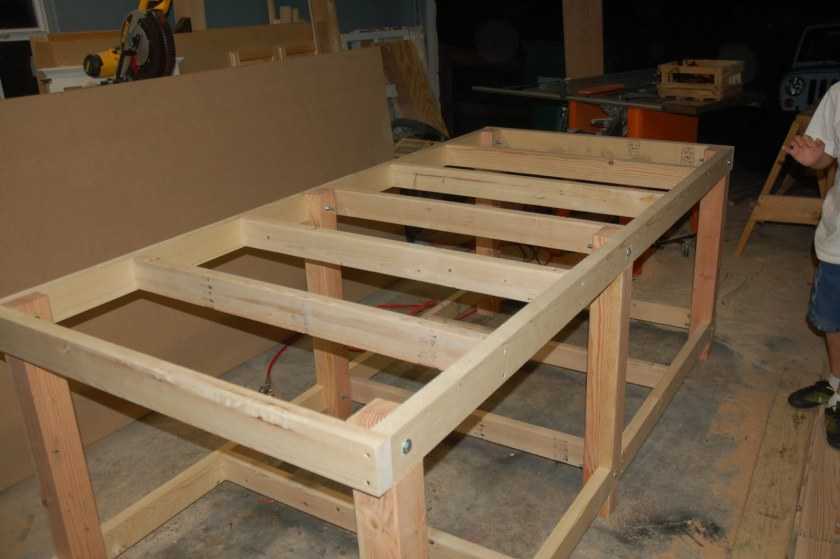

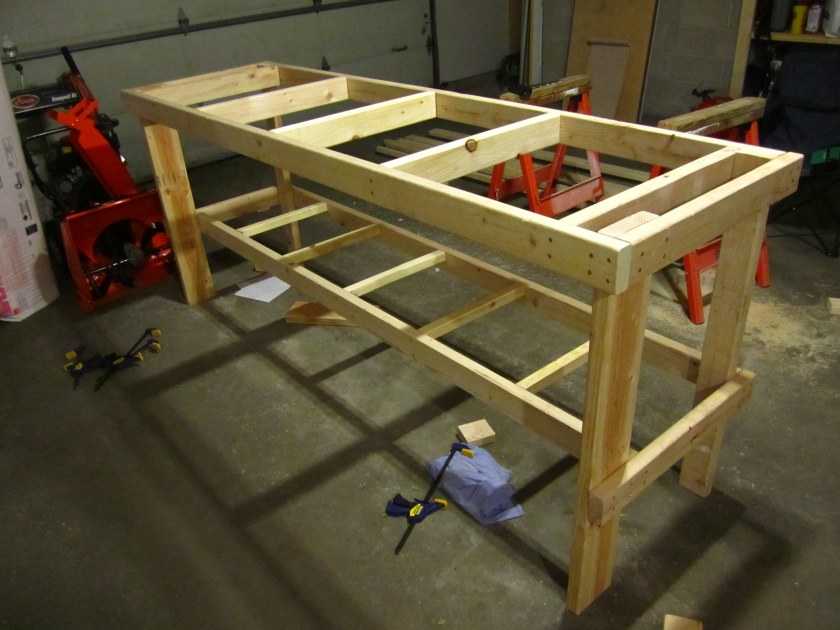

Затем нужно заняться опорными ножками: они размещаются по углам рамы и прикрепляются к ней длинными болтами. Ножки соединяются деревянными планками, на которые можно установить полку. Для устойчивости ножек должно быть 6-8 – смотря по тому, насколько большой верстак вы делаете. Горизонтальность расположения каркаса проверяется пузырьковым уровнем, после чего конструкцию нужно пропитать специальным составом, покрыть лаком или покрасить.

Когда каркас подготовлен, самое время заняться столешницей. На неё приходится основная часть ударов, так что она наиболее подвержена повреждениям. Значит, её следует защитить – например, при помощи оргалита, который можно будет со временем заменить. Кроме того, столешница может быть съёмной – для этого её нужно крепить к рабочему столу уголками.

После того, как она будет прикреплена, поверхность нужно отшлифовать и покрыть олифой или маслом. Если столешница состоит не из цельной доски или листа фанеры, а из нескольких досок, понадобится как следует их подогнать и отшлифовать торцы, чтобы не осталось щелей. Для удобства работы столешница должна быть немного больше основания. Наконец, когда основа полностью готова, останется оснастить верстак тисками и другими приспособлениями, которые вам потребуются.

https://www.youtube.com/watch?v=_mck73GiHW4

Ударная отвёртка из стартера

Бывают ситуации, когда открутить заржавевший болт или винт обычным инструментом невозможно. Ударная отвёртка с этим делом отлично справляется. Инструмент изготавливают своими руками из деталей автомобильного стартёра:

Из корпуса стартёра извлекают вал и втулку.
Часть вала срезают, оставляя стержень со шлицами.
На втулку одевают отрезок трубы, подходящего размера.
К концу трубы приваривают обрезок болта равного диаметра.
Конец вала обтачивают в форме четырёхгранника, на который одевают головки нужного размера. Для винтов в головку вставляют биту.

При ударе молотком по головке болта, вал скользит скошенными шлицами внутри втулки, совершая вращательное движение. Чем сильней удар, тем с большим усилием проворачивается вал.

Пошаговое строительство деревянного верстака

Оптимальный вариант для самостоятельной работы – это изготовление деревянного рабочего места. Древесина более удобна в практическом плане, не требует особых навыков и умений от мастера.

Весь процесс строительства можно разделить на несколько последовательных этапов:

Подготовка чертежа, выбор модели. Любой мастер, при наличии определенного опыта и умений, может построить слесарный или столярный верстак своими руками.
Обработка деталей.
Сборка конструкции и монтаж рабочего инструментария.

Для работы необходимо подготовить следующий набор материалов и инструментов:

Лобзик.
Шуруповёрт.
Набор саморезов и металлических уголков для крепления.
Фурнитура для откидывающихся дверок, дверей-купе, монтирования полок, крючки.
Наборы специализированного инструментария (тиски или струбцины, автоматическая пила, рубанки).
Составы для проведения пропитки поверхностей.
Растворы для декоративной обработки деталей (акриловый лак, морилка, краска).
Чертежи столярного верстака, которые сегодня находятся в свободном доступе.

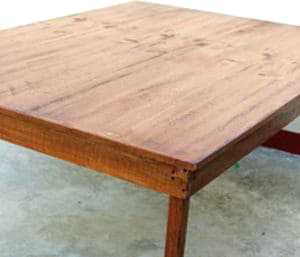

Шатается стол – что делать?

Неустойчивая мебель доставляет владельцам неудобства. Если вы столкнулись с подобной проблемой, не стоит сразу выбрасывать стол, его можно починить самостоятельно. Но прежде, чем приступать к ремонту расшатавшегося гарнитура, надо выяснить причину, по которой это происходит.

Перепады высоты

В случаях, когда стол шатается из-за неровной поверхности пола или разной длины ножек, купите в строительном магазине специальные войлочные накладки с гвоздевым креплением. В качестве альтернативы, изготовьте аналог подкладок из фанеры, войлока или резины, исходя из наличия в доме и толщины куска. Идеальный вариант – антискользящий резиновый материал. При этом он не будет пачкать или повреждать покрытие пола при перемещении.

Работы проводите в следующем порядке:

Приложите заготовку к торцу ножки, сделайте разметку и вырежьте подкладку;
Очистите мебельную стойку и накладку от пыли, обезжирьте;
Нанесите клеящий состав, соответствующий данному материалу, приклейте;
Уберите лишний клей;
Для большей прочности добавьте механическое крепление в виде шурупов с потайными головками, которые должны быть наполовину длиннее толщины подкладочного материала.

Также длину опор стола можно выровнять при помощи крупнозернистого напильника или рубанка, отпилив лишнее и зачистив шкуркой.

Что делать, когда стол шатается из-за старых креплений?

Такую проблему обычно решают двумя способами. В случае, когда соединения стола состоят из металлических элементов, попробуйте их сначала затянуть до упора. Если ножки стола продолжают шататься, тогда поменяйте крепежи полностью. Перед заменой креплений предварительно усильте древесину в местах вкручивания шурупов и винтов. Для этого на месте отверстия дрелью просверлите еще одну скважину, но с большим диаметром. Промажьте дыру столярным клеем и забейте в нее деревянную пробку соответствующего размера, просушите. Затем на этом участке просверлите новое отверстие для крепежа.

Когда детали стола фиксируются с помощью шипов, придерживайтесь советов бывалых мастеров:

Разберите соединения на отдельные составляющие, выбивая аккуратно молотком;
Удалите остатки клея;
Промажьте каждый шип столярным клеем и соедините все составные части.

В неплотно прилегающий зазор шипа вставьте подходящие по размеру деревянные элементы и смажьте клеевым составом.

Установка верстачных тисков

Решив сделать верстак своими руками, столярные тиски целесообразней купить в готовом виде

В этом случае вы получите максимально надежную и функциональную конструкцию, и что немаловажно избавитесь от лишней головной боли при их монтаже

Мы выбрали три наиболее интересные модели столярных тисков.

Wilton WWV/EC-175

Малогабаритные столярные тиски из мелкозернистого серого чугуна. Размер губок — 175х70 мм (предусмотрены отверстия для крепления деревянных накладок). Ходовой винт с трапецеидальной упорной резьбой дает плавный ход и большое прижимное усилие. Максимальная толщина зажимаемой заготовки — 160 мм. От себя добавим, что в целом качество этих тисков далеко от идеала, но с поправкой на цену — вполне приемлемый вариант.

ЗУБР ЭКСПЕРТ

Это уже более серьезный вариант. Тяжелые, мощные тиски, с механизмом быстрого зажима — рассчитаны на работу с большими нагрузками. Материал — чугун. Вес тисков 9,1 кг. Качественная сборка: нет люфтов, нормальная обработка вала и других деталей. Две штанги + дополнительная направляющая обеспечивают строго параллельный ход губок и равномерное распределение прижимного усилия на заготовку. Механизм быстрой фиксации работает также без нареканий. Очень хорошее соотношение цена-мощность.

Wilton WWV/D/Q/7

Эти столярные тиски похожи на первую модель, но только внешне. Они ощутимо мощнее и надежнее. Как и вся вилтоновская серия тиски изготовлены из мелкозернистого чугуна. Вес — 8 кг (у предыдущей модели 3 кг). Также ощутимо больше развод — 210 мм, при этом сам размер губок практический такой же — 175х75 мм. Но главное отличие данной модели — наличие быстроразжимного механизма. Простым нажатием на защелку вы освобождаете переднюю губку и смещаете ее в нужную позицию — без утомительной прокрутки винта. Все что остается — просто подтянуть ручку для максимальной фиксации заготовки.

Важно!

Почти все столярные тиски имеют положительное схождение, т. е. при полном смыкании губки соприкасаются только в верхней части. Это не дефект и не криворукость китайцев — так нужно для более надежной фиксации заготовок. После установки деревянных накладок этот эффект частично нивелируется.

Производители верстачных тисков стараются придерживаться стандартов при изготовлении своей продукции. Здесь мы рассмотрим схему монтажа типовых конструкций. Но вполне возможно вам придется импровизировать, приспосабливая монтаж под особенности нестандартных верстачных тисков.

Губки тисков – детали H, I и J (2 шт.) – выпиливают из древесины твердых пород. После этого просверливают отверстия для направляющих штанг, ходового винта, гнезда для верстачных упоров и отверстия для крепежных винтов.

Задние губки передних и задних тисков монтируют к крышке верстака как показано на фото.

Деревянные подкладки (деталь К) выпиливают под размеры тисков. В царгах просверливают сквозные отверстия для направляющих штанг и ходового винта.

Совет! Для точной разметки отверстий используйте сами направляющие, кусочки малярного скотча и мягкий карандаш.

Для легких столярных работ вместо верстачных тисков можно использовать более простые решения.

Верстачный зажим Kreg KBC3 — менее замысловатая альтернатива тискам

Виды верстаков

Выделяют столярные и слесарные верстаки. Первыми пользуются для работы с деревом, вторые предназначены для металлов и других сложных материалов. Есть варианты деления и по другим признакам, например, на одноместные и многоместные, но они не такие важные.

Далее рассматриваться будет изготовление уличного верстака. Его специфика в том, что он должен размещаться не в мастерской, а прямо на свежем воздухе – например, на участке. Часто такие верстаки ставят на колёса, чтобы можно было в непогоду закатывать их в сухое место, либо делают откидную столешницу. В примерах будет разбираться создание одноместного столярного верстака.

Самодельные пробойники для кожи

Изготовить пробойник для кожи своими руками несложно. Нужно только подобрать тонкую трубку нужного диаметра и заточить ее край. Также можно для выполнения декоративных отверстий придать рабочей части форму полукруга, овала, полумесяца, если нет желания или возможности приобрести такой инструмент.

Умельцы используют маленькие китайские отвертки, вынув из них жало, обточив кромку и прорезав паз для выталкивания обрезков. Примерно так же обрабатываются телескопические антенны от старых радиоприемников. Кто-то использует иглы от капельниц и микромоторчики с цанговым зажимом.

Подручным средством для изготовления шагового инструмента может быть обычная столовая вилка. Правда, держатель должен быть толстым и зубья квадратной формы в сечении (или треугольной, если попадется такая). Вилка разогревается, выравнивается в одной плоскости с держателем, ножовкой срезаются черенок и излишек зубьев (остается миллиметров пятнадцать длины, или еще меньше). Затем заготовка доводится до рабочего состояния: выравнивается срез черенка, ширина зубьев и их высота, надфилем затачиваются зубцы.

Мягкую и тонкую кожу лучше прокалывать иглами для шитья кожи. Понятно, что, пользуясь одной иглой, трудно выполнить ровный шов с одинаковыми стежками, да и процесс длится достаточно долго. Находятся умельцы, которые с помощью подручных средств и толстых игл для швейных машин могут собрать пробойник для кожи своими руками. Такой инструмент может одновременно пробивать пять отверстий, но швейные иглы, даже самые толстые, легко ломаются, поэтому молотком для пробивки нужно пользоваться очень аккуратно.

Кожа – материал, благодарный в работе. Используя даже несложные инструменты, из нее можно изготавливать необыкновенные по красоте и функциональные вещи. Это могут быть кошельки, портмоне, сумки, ремни, ножны и многое другое. А чтобы творческий процесс не был слишком трудоемким, швы получались ровными и качественными, и нужны пробойники.

Столешница верстака для столярных работ

Используйте для крышки верстака листы МДФ, ДСП или фанеры толщиной 16–20 мм. Склейте плиты в два слоя и получите столешницу толщиной в 32–40 мм.

Чертеж и устройство крышки верстака: 1 – кромочные планки (береза, клен); 2 – рабочая поверхность (твердая ДВП); 3 – несущая плита (ДСП, фанера или МДФ).

Для столешницы можно взять листы ДСП, оставшиеся от ненужной мебели. Например, подойдут стенки платяного шкафа. Возьмите их за основу и добавьте мелкие куски так, чтобы крышка столярного верстака получилась размерами 670х1940 мм.

Размещайте узкие плиты ближе к задней стенке и к центру верстака. Крупные листы располагайте в верхнем слое столешницы. Склейте раскроенные заготовки.

Скрепите листы саморезами, заглубляя их в раззенкованные отверстия. Обрежьте кромки ручной циркулярной пилой на расстоянии 20 мм от края.

Выровняйте столешницу относительно каркаса и закрепите шурупами.

Острогайте рейки для кромочных накладок. Отпилите скосы в 45° и нарежьте планки по длине. Положите на крышку верстака кусок ДВП, добавьте сверху ровную панель и скрепите всё это струбцинами.

Так проще крепить накладки. Выровняйте концы по краям столешницы и прижмите рейку к панели – верхняя плоскость встанет заподлицо с крышкой верстака. Придерживая планку одной рукой, высверлите направляющие отверстия и закрепить детали шурупами.

Переставьте приспособление на другую сторону и установите остальные накладки. Обработайте планки шлифмашиной.

Просверлите в углу плиты отверстие, позволяющее легко вытолкнуть ДВП из углубления при его замене.

Очистите поверхности от пыли и покройте деревянные части каркаса морилкой. Уложите ДВП в углубление крышки. Если вы используете куски материала, то зафиксируйте их с помощью двухстороннего скотча. Установите на верстаке столярные тиски.

Специализированные зажимные приспособления

Мы рассмотрели варианты, как сделать классические тиски. Однако для полноценной слесарной или столярной работы необходимы специальные инструменты:

Угловые тиски

Предназначены для фиксации заготовок под прямым углом.

Несмотря на кажущуюся сложность исполнения – такую струбцину можно изготовить своими руками.

Станина варится из стали толщиной не менее 4 мм. Упорные уголки располагаются строго под углом 90°. Симметрично упорным плоскостям устанавливается кронштейн для ходовой гайки. При помощи шпильки из закаленной стали, к упорам подается подвижный подпорный угол, также толщиной 4-5 мм. В центре подпорного угла монтируется фланец для воротка.

ВАЖНО! Упорная гайка и фланец не должны быть жестко зафиксированы. В противном случае можно будет зажимать лишь заготовки одной толщины

При проведении сварочных работ, как раз необходимо крепить заготовки разного размера.

Для этого, упорная гайка и фланец на подпорном уголке крепятся с помощью оси, дающей возможность изменять положение шпильки-воротка по горизонту.

Тиски для сверлильного станка

Достаточно распространенное приспособление узкой специализации. Обычно сверлильные станки оснащаются зажимами, но это увеличивает их стоимость.

Приспособу можно изготовить самостоятельно. Тем более что для большинства сверлильных работ подойдут деревянные тиски.

Популярное: Как заточить сверло по металлу и какие углы заточки бывают?

Для изготовления понадобятся:

лист фанеры 10-12 мм; две гладкие шпильки для направляющих; шпилька с резьбой для воротка; мебельная упорная гайка; шурупы, гвозди, клей ПВА;

Станину изготавливаем из фанеры. Необходимо нарисовать чертеж, и по месту производить все работы.

Далее склеиваем сэндвич для изготовления губок и упорной планки.

Из полученного массива толщиной 25 мм нарезаем одинаковые бруски.

Примеряем заготовки на станине.

В качестве направляющих используем стальные или алюминиевые трубки. Все отверстия должны быть строго параллельны друг другу. Для качественных отверстий лучше использовать не сверлильный станок, а фрезер с пазовой фрезой. Проверяем конструкцию в сборе.

ВАЖНО! Люфт в отверстиях должен быть минимальным

Устанавливаем в упорную планку мебельную гайку. Закрепляем бруски на станине.

ВАЖНО! Подвижная губка не должна касаться станины, для этого ее высота уменьшается на 1-2 мм

Для фиксации воротка в подвижной губе использованы обычные гвозди, в виде стопорных шпилек. Самодельные тиски для сверлильного станка готовы:

Изготовление столярных тисков для верстака своими руками

Профессиональные «самоделкины» собирают не только столы для работы, но и тиски своими руками по чертежам. В любую конструкцию такого зажима будут входить несколько элементов:

Опоры, где каждая приходится губкой для зажима.
Двигающаяся зажимная губка.
Направляющие из металла. По ним двигается губка.
Ходовой винт, для перемещения элементов.
Воротка. Необходима для вращения винта.

При изготовлении самодельных тисков своими руками можно использовать различные подручные материалы. Например, есть вариант конструкции из профильной трубы. Для этого приготовьте несколько отрезков трубы разного размера, стальную шпильку с крупной резьбой и гайки двойные.

Инструкция по созданию верстальных тисков из профильной трубы:

Изображение	Что надо сделать
	Самая большая труба выступает в роли корпуса. К ней снизу припаиваются опоры. С тыльной стороны надевается фланец из стали 3-4 мм. В центре просверливается отверстие для ходовой гайки, а напротив передней опоры приваривается губка задняя.
	Самая большая труба выступает в роли корпуса. К ней снизу припаиваются опоры. С тыльной стороны надевается фланец из стали 3-4 мм. В центре просверливается отверстие для ходовой гайки, а напротив передней опоры приваривается губка задняя.
	На внутреннюю подвижную деталь приваривается передний стальной фланец. В нем монтируется шпилька, с закрепленными на ней стопорными гайками. С двух сторон фланца надеваются упорные шайбы. Последний элемент – подвижная трубка, закрепленная на передней губке.

Чертежи слесарного верстака своими руками из металла

Слесарный металлический верстак больших отличий от столярного не имеет. В основе жесткий металлический, а не деревянный каркас. К нему крепятся тиски, а весь верстак рассчитан на выдерживание силы удара кувалдой.

Вариант домашнего металлического верстака

Металлические верстаки своими руками могут иметь одну, две или три тумбы, а также не иметь полочек и ящичков для мелких деталей. По прочности для работы в гараже можно сделать обычный стол из металла толщиной до 5 мм и усиленную конструкцию, где применимы листы от 10 до 30 мм.

Вот несколько полезных чертежей для изготовления металлического верстака для своей мастерской:

Простой вариант слесарного верстака

Габариты самодельного инструмента

Совмещение верстака и стола для работы

Закрепленные тиски
