Магнит для сварки своими руками

Что такое магнитный угольник и для чего он нужен?

С его помощью можно соединить свариваемые листы металла и удерживать их в таком положении до окончания сварки. Угольник позволяет выставить детали под нужным углом. Если между деталями должен присутствовать зазор определенной ширины, угольник справится и с этой задачей. Данный вспомогательный элемент состоит из двух половинок немагнитного корпуса, между которыми проложен мощный магнит. Как источник магнитного поля может использоваться мощный постоянный магнит или отключаемый электромагнит.

В отличие от струбцин и других приспособлений, в которых фиксация производится с помощью зажимов на резьбе, магнитный угольник удерживает детали в заданном положении при помощи магнитного поля. Такое решение делает угольник более долговечным приспособлением, так как в его конструкции нет подвижных деталей, а также склонных к поломкам резьбовых соединений. Поэтому угольник может прослужить дольше приспособления с резьбовыми зажимами при равных условиях эксплуатации. Кроме того, установка угольников экономит сварщику время, ведь теперь не нужно долго закручивать зажимы.

Магнитный угольник – это, по сути, «третья рука» сварщика. Он позволяет обойтись без помощи напарника, который будет держать соединяемые конструкции.

Приспособления с магнитами

Магнитные прижимы относят к установочно-крепежным механизмам. Это значит, что они позволяют правильно расположить детали и закрепить их. Осуществляется данная операция с помощью сильных магнитных элементов.

Какие же преимущества обеспечивает данное приспособление для сварки? Давайте разберемся.

Сварка с помощью магнитных уголков.

К основным достоинствам можно отнести:

• возможность быстрого соединения деталей;
• установка деталей под разными наклонами за счет использования магнитного уголка для сварки;
• значительное уменьшение времени на подготовительные работы;
• небольшие габариты;
• наличие в некоторых моделях активатора магнитного поля;
• возможность быстрой и легкой чистки магнитов.

Главным недостатком подобных приспособлений является ограничение их применения в зависимости от материала. Немагнитные металлы, дерево и т.п. не позволяют применять магниты.

С другой стороны, магнитные сварочные приспособления позволяют закреплять детали под любым углом друг другу, и они являются более универсальными, чем, например, струбцины.

Магнитные прижимы являются действительно удобными механизмами, которые позволяют исключить громоздкие фиксаторы и необходимость использования контактной сварки.

Кроме того, в интернете можно найти большое количество обзоров, посвященных изготовлению самодельных приспособлений для сварочных работ. Например, можно самостоятельно сделать магнитный угольник для сварки своими руками или магнитную массу на сварку.

Самодельные магнитные зажимы

Можно изготовить держатель самостоятельно. Для этого используют стальной лист не толще 3 мм, магнит из старых динамиков акустических систем или мелкие плоские магниты из наушников. Их крепят с торцов на деревянный вкладыш. В этом случае его делают на 3–4 мм уже металлических заготовок, чтобы магниты не выходили за края магнитного уголка, они должны быть внутри.

Повышенной удерживающей силой обладают магниты из неодима из жестких компьютерных дисков. Для начинки (вкладыша) выбирают парамагнитный материал, выдерживающий большую температуру без повреждений.

Самодельный магнитный уголок для сварщика

Углы магнитные для сварки из подручных материалов своими руками, как сделать (пошаговая инструкция):

1. Сначала на ровном листе вычерчивают две одинаковых заготовки стандартной формы с нужным углом сопряжения.
2. Вырезают их болгаркой или лазерным резаком. Кромки выравнивают, доводят до точного размера шкуркой. Убирают с поверхности ржавчину, грязь – всё это снижает удерживающие свойства магнита.
3. Для начинки используют доску или фанеру толщиной, меньше, чем высота магнита. Выпиливают ее по формату, меньше, чем заготовка. В нее плотно крепят магнит так, чтобы после сборки уголка он соприкасался с металлическими заготовками.
4. Делают разметку крепежных отверстий на металлических заготовках.
5. Приступают к сборке конструкции. Крепят пластины и вкладыш в единую конструкцию с помощью 4 болтов и гаек.

Инструмент готов к работе. Такое самодельное устройство позволяет упростить процесс соединения двух свариваемых деталей.

Для крепления магнита вполне подойдёт кусок пропиленовой трубы, если он подходит к магниту по диметру. Из нее делают втулку-вкладыш.

В качестве крепежа используют заклепки, ими уголок скрепляется намертво. Металл приклеивают к начинке с двух сторон, если не хотят возиться с дрелью и крепежом. Иногда для надежности закрепляют клееную конструкцию болтовым соединением.

Самодельный магнитный уголок

Домашние умельцы смогут собрать магнитный уголок для сварки своими руками самостоятельно. Для его изготовления не понадобятся узкоспециализированные знания. Предварительно необходимо подготовить:

магнит – толщина менее 15 мм;

лист стали толщиной 2-3 мм;

болты М6

с комплектом гаек либо заклепки;

термостойкий клей.

Важно! Конфигурация магнита значения не имеет. Практика показывает, что лучше выбирать его круглой формы

Подойдет вариант из мощного динамика

Лист стали размечают в форме треугольника для последующей нарезки элементов магнитного уголка для сварки своими руками, чертежи лучше брать готовые. Болгаркой по разметке вырезают первый элемент. Вторую деталь можно разметить по первой, приложив ее к стальному полотну. С помощью напильника зачищают разрезанные поверхности до идеально ровного состояния. Готовые элементы должны быть одинаковыми, погрешности не допускаются.

Треугольники прикладывают друг к другу и зажимают так, чтобы края полностью совпали. Их фиксируют в тисках. По углам высверливают отверстия того же диаметра, как болты или заклепки, которыми будут скрепляться элементы.

Между треугольными пластинами помещают магнит. Размер его не должен превышать параметры треугольников. Поверхность предварительно намазывают клеем. Части держателя скрепляют болтами либо заклепками. Окраску термоустойчивой эмалью осуществляют после застывания клея.

Важно! Ваш инструмент кустарного производства с неодимовыми магнитами способен удержать заготовку весом свыше 3 кг. Состояние нежароустойчивых аналогов рекомендуется периодически контролировать, поэтому их части желательно скреплять болтами. При изготовлении магнитного уголка для сварки регулируемого своими руками следует учитывать особенности предстоящих работ

Для сваривания в условиях высокой температуры необходимо предусмотреть жаростойкие ферритные магниты. Они не нуждаются в контроле состояния

При изготовлении магнитного уголка для сварки регулируемого своими руками следует учитывать особенности предстоящих работ. Для сваривания в условиях высокой температуры необходимо предусмотреть жаростойкие ферритные магниты. Они не нуждаются в контроле состояния.

Перегрев механизма, непредназначенного для нагрева, приводит к снижению его магнитящего действия и безвозвратному выходу из строя. В неразборных конструкциях его заменить нельзя.

Для качественного проведения сварочных работ необходимо грамотно осуществить подготовительные процедуры
. Много времени у исполнителя отнимает процесс фиксации
свариваемых заготовок. К тому же собранная конструкция может развалится от контакта с оборудованием или электродом. Сварщику понадобится затратить немало времени и сил на восстановление. Чтобы избежать подобных ситуаций были созданы специальные магнитные аксессуары
, предназначенные для фиксации деталей. Такие компактные устройства позволяют не прибегать к помощи коллег и экономить время на создание дополнительных приспособлений большего масштаба (например, “третья рука”).

Разновидности зажимных приспособлений

От надежности крепления контакта существенно зависит качество сварных швов. При выборе типа зажима для сварочных работ учитывают:

• разновидность подключаемого тока (постоянный или переменный);
• толщину и форму соединяемых заготовок;
• марки стали.

Провод фиксируется на зажиме болтовым соединением. Масса должна плотно удерживаться, когда сварщик работает в одиночку, если нет помощника, готового поддержать клемму в случае необходимости. Все приспособления для подключения массы классифицируют по трем основным группам: «крокодилы», магнитные держатели и зажимные устройства.

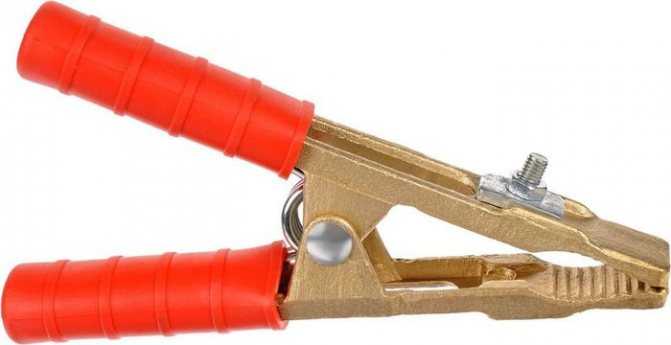

Зажим для сварки «крокодил»

Стандартный фиксатор, идущий в комплекте со сварочными инверторами, называется крокодильчиковым зажимом для сварки. Названо приспособление по сходству с пастью аллигатора, зубчики, сдавливаемые пружинкой, надежно зацепляются за поверхность металла, не смещаются при случайном шевелении провода. Основное достоинства крокодила сварочного – удобное перемещение на другое место простым нажатием руки. Когда рука разжимается, «крокодилья пасть» смыкается на металле любой формы. С помощью крокодильчиков варят двутавр, фасонный профиль, трубный прокат.

Сварочный крокодил

Недостаток зубчатых зажимов – сложность фиксации на трубах большого диаметра и угловых поверхностях, приходится дополнительно приваривать крепежный «рожок». «Узким местом» приспособлений считается пружинка. Скрученный металл не должен сжиматься слишком легко или с большой силой. При постоянной работе сварочного аппарата зажимную клемму часто приходится менять из-за несовершенства пружинки.

Способы изготовления своими руками

Сварочные струбцины заводского производства обладают немалой стоимостью, потому рационально сделать угловой фиксатор своими руками. Такую задачу нельзя назвать сложной, так как для сборки можно использовать годами складываемые в гараже или сарае металлические элементы, которые жалко выбросить. Благодаря простоте конструкции для изготовления угловой струбцины не требуется использование сложного инструмента.

Конструкция из фанеры

Независимо от конструкции основное предназначение приспособлений – жесткий зажим заготовок для их последующего сваривания либо наплавления поверхности. Угловые фиксаторы, изготовленные из фанеры, позволяют соединять как металлические детали, так и заготовки из дерева.

Для самостоятельного изготовления струбцины потребуются такие материалы:

• пара брусков из твердых сортов древесины толщиной 25 мм;
• лист фанеры толщиной не менее 12 мм;
• крепежные элементы: шпильки, саморезы;
• ножовка либо лобзик;
• дрель.

Из фанерного листа вырезается квадрат размером сторон 250 или 300 мм, к которому под прямым углом прикрепляются бруски.

Сначала бруски следует приклеить, дождаться схватывания клея и прозенковать дрелью. В полученные отверстия вкручиваются саморезы или иные крепежные детали. От центра колодок необходимо провести перпендикулярные линии, вдоль которых будут перемещаться винтовые шпильки.

На удалении в 20 мм от угловых закрепляются бруски упорные, между которыми оставляется небольшой промежуток. Размер его должен немного превышать максимальную ширину подлежащих фиксации заготовок. Шпильки удобнее вкрутить сразу, до прикрепления упорных колодок.

Также требуется подготовить подвижные бруски, которые соединяются со шпилькой. При вкручивании ее деталь будет придвигаться к угловой колодке.

При изготовлении угловой струбцины из массивного материала, например ДСП, для брусков следует подобрать материал большей толщины.

Конструкция из металла

В первую очередь нужно сделать чертеж или эскиз угловой струбцины, определиться с основными размерами.

Для изготовления основания потребуется листовой материал толщиной 8–10 мм. Для закрепления можно применить уголок соответствующего размера. Соединение элементов удобно выполнять электросваркой.

1. Для винтового зажимного механизма между собой свариваются две гайки. Кронштейн с находящимся в центральной части резьбовым отверстием изготавливается высотой 30–40 мм. Для крепления рекомендуется использовать болтовое соединение, которое можно легко заменить при срыве резьбы.
2. Особого внимания требует взаимное размещение прижимных губок. Необходимо идеально выставить прямой угол, так как при выполнении сварочных работ добиться их приемлемого качества будет невозможно. Сначала к зажиму приваривается один уголок, на него накладывается другой. Полученная конструкция плотно сжимается и приваривается на скобу.
3. К боковым плоскостям фиксатора крепятся направляющие, обеспечивающие перемещение основания. По линии биссектрисы прижимного приспособления прорезается паз размером 8–10 мм.
4. В верхнее основание струбцины закручивается болт. Резьба его не должна доходить до головки, что обеспечит свободное передвижение оснований относительно друг друга.

Типы зажимов массы

Зажимы массы для сварочных аппаратов, в зависимости от характера фиксации, могут быть нескольких типов. Далее мы рассмотрим основные виды зажимов, а также их преимущества и недостатки.

Зажим массы сварочный «крокодил»

Наиболее часто исполнители применяют для заземления зажим типа «крокодил» («прищепка»), который крепится непосредственно к детали.Достоинства:

• надежность соединения с поверхностью детали;
• удобство и быстрота использования;
• минимальное сопротивление соединения;
• возможность произвести фиксацию деталей различной геометрической формы, в том числе со сложной конфигурацией;
• большая степень раскрытия.

Также следует выделить основные недостатки:

• невысокий, по сравнению с другими типами, уровень прочности некоторых компонентов — пружина;
• данный тип зажима применяется только в тех случаях, когда существует возможность крепления непосредственно к изделию.

Зажим типа «крокодил» необходимо выбирать, полагаясь на общие рекомендации. Клеммы данного вида выпускаются в трех основных модификациях: зажим массы 300А, 200А и 500А. В зависимости от модели сварочного аппарата и силы тока, которую он выдает, нужно определить оптимальную модификацию. Для проведения работ на профессиональном уровне рекомендуется приобретать зажим на 400-500А.

Важно! Следует отметить, что использование зажима-«прищепки» при сварке труб большого диаметра невозможно

Полезное видео

Рекомендуем посмотреть советы, как продлить жизнь прищепки, которая шла в комплекте с аппаратом и что учесть при покупке новой.

Магнитная масса для сварки

Сварщики достаточно часто используют магнитный зажим массы. Данный тип обладает целым спектром достоинств:

• возможность закрепить контакт на любую поверхность или конструкцию, в том числе и на трубы;
• простота конструкции обеспечивает долговечность и бесперебойную работу;
• отсутствие пружин и других механизмов также способствует долгой эксплуатации;
• магнит на массу для сварки способен выдерживать перепады напряжения и не перегорать;
• успешно применяется в труднодоступных местах;
• большая площадь контакта гарантирует надежность крепления.

Недостатки:

• ненадежное крепление контакта на малые по площади детали, например, арматура;
• невозможность закрепления зажима на изделия из цветных металлов;
• магнит нужно периодически очищать от загрязнений, в частности от металлической стружки;
• следует избегать перегрева магнита, иначе он может размагнититься; перегрев случается, если клемма крепится на грязную поверхность.

Струбцина

Зажимы массы для сварки типа струбцина применяются реже, чем два перечисленных выше вида. Данная разновидность клемм также обладает несколькими достоинствами:

• высокая степень надежности крепления, так как фиксация осуществляется с помощью винта с шестигранной головкой;
• хороший контакт с рабочим изделием обеспечивает плавный переход тока.

В качестве недостатков можно выделить достаточно сложное строение механизма и сравнительно большие габариты клеммы.

Центратор

В редких случаях специалисты выделяют зажим типа центратор, предназначенный для центрирования и прихватки предварительно расположенных в нужном положении труб. Также может применяться для соединения сварочных деталей.

Преимущества данного типа:

• обеспечение плотного контакта;
• гарантирует точность сварки;
• подходят для труб различных диаметров.

Недостатки:

• ограниченная сфера применения;
• высокая стоимость, по сравнению с другими типами зажимов.

Полезное видео

Рекомендуем посмотреть ролик, который содержит рекомендации, как продлить жизнь комплектной массы крокодила и какую лучше выбирать для покупки.

И еще один обзорчик от опытного сварщика, в котором есть некоторые хитрости.

Безопасность устройства

Для повышения безопасности самодельного нагревателя необходимо выполнить такие требования:

1. Организовать качественную изоляцию. Все проводники и соединения нужно тщательно заизолировать, чтобы исключить риск получения удара током.
2. Правильно выбрать отопительную систему. Индукционные системы не подходят для совместного использования с оборудованием, которое применяет принцип естественной циркуляции воды. Для этих систем нужен водяной насос.
3. Выбрать подходящее размещение устройства. Прибор должен находиться на расстоянии от 40 см от стен и предметов интерьера, и на расстоянии от 80 см от потолка или напольного покрытия.
4. Установить регулировочные клапаны и манометры. Такие средства безопасности защитят оборудование от скачков давления. Кроме того, нужно предусмотреть систему стравливания воздуха.

Преимущества магнитов

Основными преимуществами магнитов по сравнению с винтовыми и клиновыми оснастками являются:

• Легкая и быстрая черновая сборка конструкции.
• Возможность фиксации деталей под наиболее употребительными углами в 45°, 90°, 135°. Продвинутые модели магнитных креплений для сварки позволят крепить заготовки и под углами 30°, 60°, 75°, а универсальные — под произвольным.
• Экономия времени на подготовительные операции в несколько раз.
• Крепления малогабаритны и не мешают сварке.
• Отключаемые сварочные магниты еже быстрее устанавливать или снимать.
• Легкость очистки от стружки, опилок и шлаков. ( особенно отключаемые).

Недостатком по сравнению с винтовыми и клиновыми креплениями является неприменимость с деревом, пластиком и другими немагнитными материалами.

https://youtube.com/watch?v=Ma_cxfoE9jE

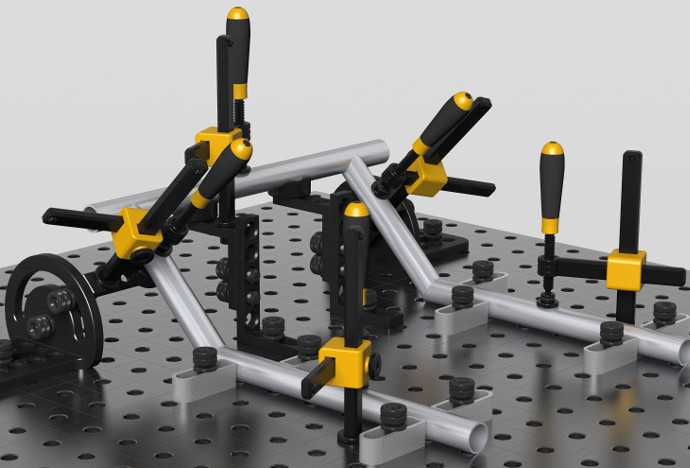

Какие бывают приспособления для сварки?

Время чтения: 4 минуты

Для сварки металлоконструкций опытные мастера часто прибегают к использованию дополнительных приспособлений. Называют их по-разному: аксессуары для сварочного процесса, примочки для сварочного оборудования, приспособления для сварочных работ и т.д. Но суть остается одинаковой — все эти инструменты служат для ускорения и упрощения сварки.

Теме сварочных приспособлений мы посвятили сразу несколько статей. Для вашего удобства мы собрали их в один материал, где сделаем краткий обзор каждой из статей. Вы узнаете, какие сварочные принадлежности и аксессуары используются для стыковки, подачи тока и выравнивания деталей.

Разновидности сварочного оборудования

При проведении сварочных работ необходим трансформатор или инвертор, подключенный к сети переменного тока напряжением 220 или 380 В.

Поскольку детали в процессе соединения смещаются и нагреваются до температуры выше +200°С, то требуется оснастка для позиционирования и удержания заготовок. Вспомогательные устройства принято разделять на категории по функциональности, производительности и принципу действия.

По функциональности

Оборудование может быть:

1. Универсальным, предназначенным для работы с заготовками разной конструкции или геометрической конфигурации. Отличается уменьшенными габаритами и массой, используется при проверке корректности сборки и установочных размеров, а также при проведении ремонтных работ. Не обеспечивает высокой производительности. К универсальным приспособлениям относят струбцины или пружинные зажимы.
2. Специальным, рассчитанным на выполнение одной операции или применяемым для сварки узлов с едиными конструктивными характеристиками. Используется в условиях крупносерийного производства, обеспечивает улучшение качества и сокращает временные затраты на сварку. К специальной оснастке относят сборочно-сварочные стенды, кондукторы или шаблоны.

По виду производства

Оборудование разделяют:

1. Для серийного или массового производства. Отличается повышенным ресурсом и обеспечивает ускоренное снятие и монтаж заготовок. Упоры регулируются для изготовления металлоконструкций различной конфигурации.
2. Для единичного или мелкосерийного производства. Используются в бытовых условиях или для сварки опытных узлов. Не требовательно к быстроте установки либо снятия заготовок, рассчитано на изготовление нескольких десятков сварных узлов.

Оборудование разделяют по виду производства.

По характеру работы

Оснастку разделяют на следующие типы:

• с ручным приводом (например, с винтовым или пружинным зажимом либо эксцентриком);
• механизированные (с силовыми гидравлическими или пневматическими цилиндрами либо электрическими приводами), работающие под управлением оператора;
• автоматизированные (оснащены механическим приводом и исполнительными узлами, сварщику необходимо настроить последовательность действий и подтвердить начало работы).

Помимо оборудования, работающего со стандартной скоростью, существует аппаратура с повышенным быстродействием, обеспечивающая ускорение технологических процессов.

Приспособления могут переноситься или устанавливаться на фундаментах (жестко фиксироваться на месте или перемещаться по направляющим).

Ход работ по изготовлению самодельного магнитного угольника

При помощи молотка и зубила я отделил «магнитную часть» динамика. (Она крепится на четырёх заклёпках).

После этого осталось извлечь магнит.

Далее я приступил к изготовлению пластин. Их я вырезал из старого оконного отлива. (Сам удивляюсь, но он был изготовлен из «чёрного» не оцинкованного железа, толщиной 1 мм!). Металл очень хорошо магнитился, что мне было необходимо в первую очередь.

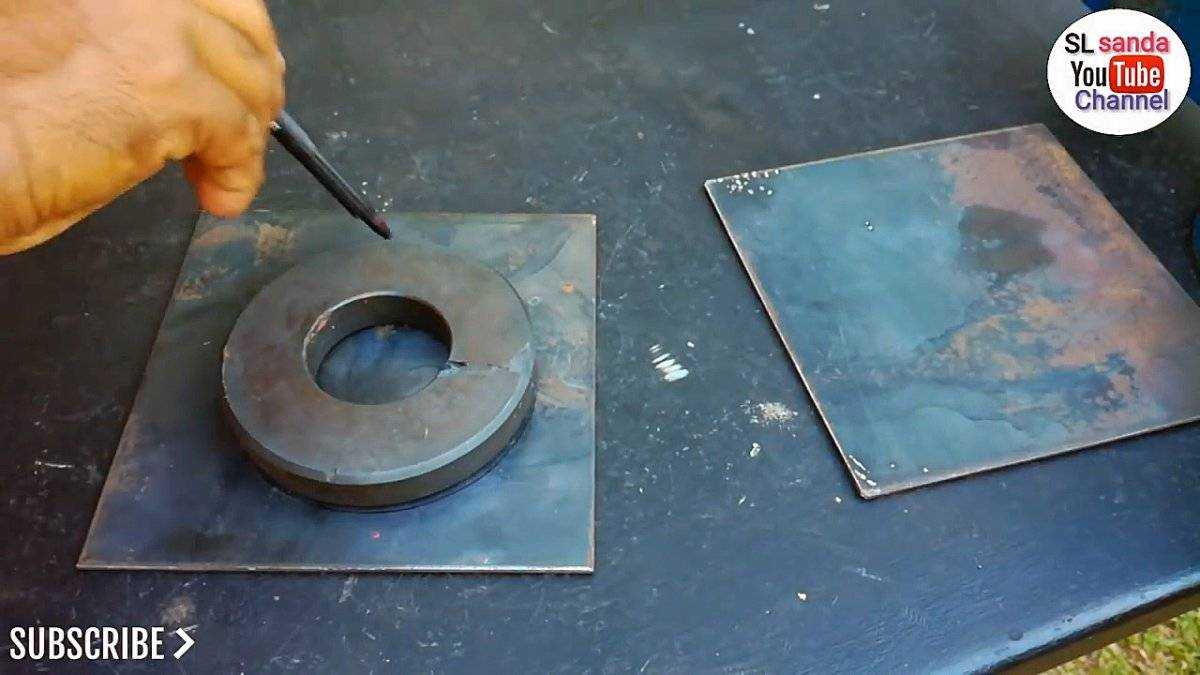

При помощи слесарного угольника, приложив его и полученный магнит к заготовке, я определил размеры моего будущего изделия, начертил его и вырезал болгаркой:

Далее я разметил и вырезал углы. Углы вырезать необходимо по нескольким причинам:

Во-первых, при резке профильной трубы (а особенно, толстым кругом на отрезном станке, на краю остаются заусенцы. При сварке они легко расплавятся и не помешают. А вот угольник в них упрётся. Поэтому, после того, как трубы будут отрезаны по размеру, придётся зачищать эти заусенцы.

Во-вторых, если не будет в углу большого зазора, можно случайно приварить сам угольник к заготовке.

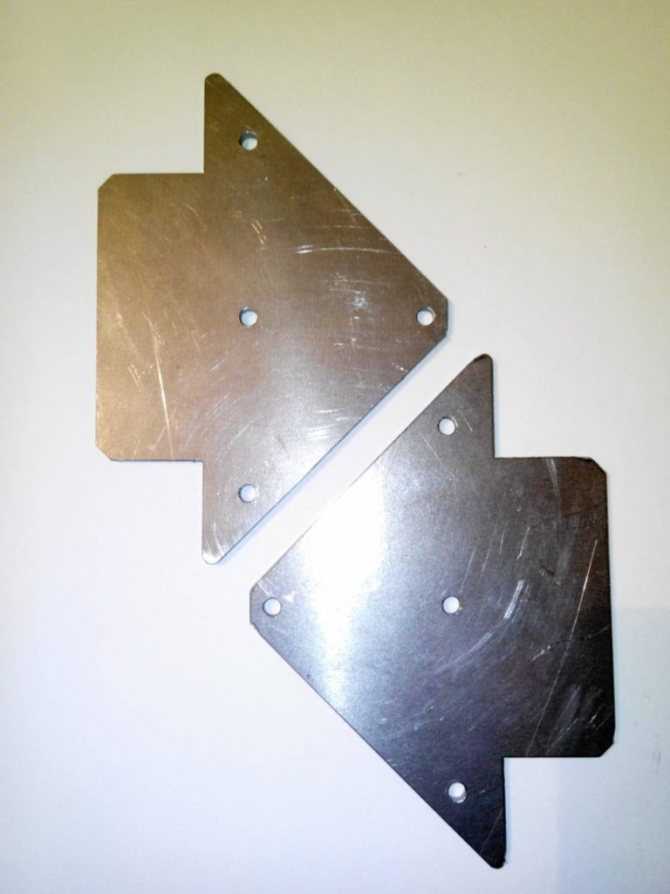

Вторую пластину я не размечал. Просто приложил к ней первую (уже с вырезами) и, по этому шаблону, отметил и тоже вырезал:

Далее я занялся «тонкой подгонкой». Ведь, болгаркой вырезать очень точно не представляется возможным, а точность нужна до долей миллиметра. Поэтому, доводить пришлось вручную.

Я взял отрезок широкой профильной трубы, расстелил на нём полосу наждачной шкурки, и вручную, на ней стачивал стороны моих металлических треугольников, периодически вкладывая их в слесарный угольник и проверяя «на просвет».

После этого, ровно сложив заготовки и сжав их в тисках, я просверлил в них отверстия под заклёпки. (Этот процесс забыл сфотографировать). И после этого, на всякий случай, стянув их через отверстия винтами М5, ещё раз «довёл» на наждачке, уже две вместе.

Многие самодельщики делают угольники «открытыми». Т.е., не закрывают ничем торец! Это недопустимо. Потому что при работе с металлом возникает множество опилок, окалины, мелких обрезков и прочего магнитного мусора. Так как весь этот мусор очень лёгкий, он обильно прилипает к магниту.

Именно поэтому его форма должна быть такой, чтобы можно было легко его очистить. Т.е., торцы его должны представлять гладкие плоскости. Их я сделал из тонкой алюминиевой пластины. Под руку попала какая-то окантовка от полки старого холодильника.

Из неё я и вырезал полоску, шириной равную толщине магнита:

А из неё выгнул рамку по периметру пластин. Она будет вложена между ними, и плотно зажмётся заклёпками.

Ферритовый магнит достаточно легко режется болгаркой. Но, в отличии от резки металла, применять при этом абразивный круг не стоит и пытаться. Он будет скользить, и вы просто перегреете магнит. (Кстати, если кто не знает, постоянные магниты теряют от перегрева свои свойства.). Резать нужно алмазным кругом. Лучше всего подойдёт алмазный круг для мокрой резки.

И при резке магнит нужно охлаждать водой.

Почему я сделал торцы именно из алюминия, а заодно заострить внимание на ещё одной распространённой ошибке. Как известно, у любого магнита есть два полюса, условно называемые «северным» и «южным». Оба полюса одинаково хорошо притягиваются к металлу

У магнитов такой формы полюса находятся на плоскостях. То есть, когда мы прикладываем к плоскостям металлические пластины, то уже эти пластины являются полюсами магнита. И именно ими наш угольник будет «приклеиваться», а совсем не плоскостью между ними

Оба полюса одинаково хорошо притягиваются к металлу. У магнитов такой формы полюса находятся на плоскостях. То есть, когда мы прикладываем к плоскостям металлические пластины, то уже эти пластины являются полюсами магнита. И именно ими наш угольник будет «приклеиваться», а совсем не плоскостью между ними.

Но, главное, полюса магнита нельзя «закорачивать» магнитным материалом! Это снижает его свойства, и, кроме того, способствует тому, что магнит, пусть и медленно, но размагничивается!

Соединять пластины я решил вытяжными заклёпками. Использовать я буду только алюминиевые части:

Вставив заклёпку, я просто развальцую её с обратной стороны вот таким керном, сделанным когда-то из автомобильного клапана:

Но, перед этим нужно покрасить. Алюминиевую рамку я покрасил чёрным цветом.

На следующий день я собрал угольник:

Устройства для сварки труб

Оборудование для сварки трубопроводов обеспечивает центрирование сопрягаемых изделий и поддерживает равномерный зазор между кромками. Существуют приспособления для прямолинейных магистралей и угловых ответвлений. В конструкцию изделия входят зажимы и дополнительные фиксаторы, установленные на подвижных штангах или цепях.

Для сварки трубопроводов существуют специальные приспособления.

Например, для использования простого устройства для прямолинейного трубопровода сварщику необходимо:

1. Сдвинуть заготовки с предварительно подготовленными кромками.
2. Надеть на внешние части труб зажимы и затянуть винты.
3. Отрегулировать зазор вращением болта, соединяющего кронштейны с фиксаторами.
4. Заполнить стык расплавленным металлом, а затем снять оснастку и очистить поверхность шва от окалины и шлака.

Приспособления для сварки

В зависимости от вида собираемой конструкции, сварщику требуется постоянно контролировать выдержку размеров. В это входит: соблюдения равенства диагоналей, расстояние между осями (стойками), плоскость продольная и поперечная, углы отдельных элементов, не входящих в главный периметр. Если упустить какой-либо из перечисленных показателей, то конструкция получится бракованной и изделие придется переделывать. Для быстрого проведения однообразных работ созданы практичные сварочные приспособления, которые обеспечивают фиксацию конструкции в нужном положении с соблюдением заранее выставленных размеров. Это оптимизирует весь процесс и позволяет производить больше качественной продукции за короткое время.

Как сделать магнитный угольник

Цены на магнитные приспособления для сварки могут колебаться от 20 долларов за простые устройства, универсальные обойдутся дороже. А самые дорогие — это отключаемые. Но их можно сделать самостоятельно.

Постоянный магнитный угольник можно изготовить таким образом:

• Из подходящего листа стали нужно вырезать пластины, например, треугольной формы. Главное при этом правильно замерить и разметить углы треугольника. Все торцы нужно тщательно зачистить напильником.
• Магнит можно использовать из любых непригодных аудиоколонок.

Соответственно, пластины из металла вырезаются по размеру имеющегося магнита.

• После всю конструкцию собирают в одно целое. Магнит располагается между пластинами. Для сборки сверлят три отверстия, под прижимные болты.
• Чтобы магнит внутри устройства не загрязнялся стружкой и обрезками, можно сделать торцевые заглушки. Или же просто периодически очищать поверхность, разобрав приспособление.

Форма самодельного держателя может быть разнообразной, главное — это точно выдержать все углы. Такой способ обеспечивает надежное крепление свариваемых деталей.

Магнитные держатели будут надежно фиксировать детали, а их установка и демонтаж просты, при этом занимают минимум рабочего времени.

Очень универсальны в применении отключаемые магниты, их механизм позволяет контролировать и регулировать смещения деталей.

Если у Вас есть опыт использования магнитных держателей и других приспособлений, поделитесь им в блоке комментариев к этой статье. Насколько эффективными будут сварочные магниты в домашней мастерской, и какие устройства лучше приобрести. Также важен ваш опыт в изготовлении таких креплений своими руками, как сделать и насколько трудны в изготовлении универсальные и отключаемые магнитные приспособления.

Комфорт и удобство в любой работе еще никому не мешали. Это касается и сварки. Среди сварочных инструментов есть основные, а есть вспомогательные. К ним относится самая мелкая по размерам вспомогательная деталь – чудесный магнитный уголок, если правильнее – магнитный угольник для сварки.

Такие уголки чрезвычайно полезны как для кустарных мастеров, так и для профессионалов, работающих на поток. Мелкие по размерам, но не по функциям, эти специальные сварочные треугольники позволяют повысить качество изделий в целом и сварочных швов в частности.

Как сделать угольник для сварки?

Вот каким образом они это делают:

В то время, как металлические заготовки точно и надежно фиксированы, у вас больше свободы в действиях

Ваши руки и ваше внимание сконцентрированы только на сварочном шве. Отсюда повышение его качества

Используя магнитный уголок , вы сможете подготовить и произвести все сварочные работы самостоятельно, без посторонней помощи

Вот вам экономия трудозатрат. И еще вы ни от кого не зависите. Шов получится аккуратным и точным благодаря оптимальной и надежной установке заготовок с помощью уголков. Если ваша работа требует особой точности, то использование уголков становится не рекомендацией, а обязательным условием выполнения сварки. Если у вас большой объем работы, без фиксирующих треугольников вам никуда не деться: они позволят вам сэкономить рабочее время в значительной степени. Заготовки необычной или нестандартной формы легче всего варить с помощью уголка с магнитом для сварки. С уголками можно варить не только на горизонтальных поверхностях, но и на вертикальных. Эти угольники полезны не только в сварке и пайке, их способность прочно фиксировать детали пригодится при резке металлов.

Почему самое правильное название – угольники, а не треугольники? Потому что такие фиксаторы выпускаются в конфигурациях с несколькими углами, их форма напоминает больше неправильный многоугольник. Чаще всего используются углы в 45°, 60°, 90°, 135°.

Основные приспособления

Для чего нужны магниты для сварки? Скрепление заготовок посредством сварки может потребовать от исполнителя, к примеру, расположения обрабатываемых элементов под определенным углом на одной поверхности. Магниты очень полезны при обработке профилированных труб. Повысить качество и удобство сварочных работ можно с применением различных держателей и уголков.

Зачастую мастера используют следующие приспособления:

1. Магнитные угольники для сварки (отсоединяемые или постоянные);
2. Крепежные элементы (для фиксирования положения заготовки);
3. Струбцины (применяются для прижимания тех или иных деталей);
4. Распорки (предназначены для устройства зазоров).

Магнитные изобретения

Магнитные приспособления для сварки очень облегчают установку сторон изделия в нужное положение. Самым простым является магнитный угольник. Он жестко фиксирует две части изделия благодаря силе притяжения, и устанавливает между ним угол в 90 градусов. Существуют более универсальные версии приспособления, где выставляется разный градус. Так можно сваривать стороны под острыми и тупыми углами.

Еще более универсальные изобретения с магнитными частыми позволяют захватывать металлический элемент и крепить его к любой стороне поверхности. Это очень выручает когда не хватает третьей руки, а помочь некому. Самодельное приспособление для сварки с подобным функционалом можно сделать из двух квадратиков металла 30 х 30 мм, к которым прикрепляется по одному магниту. На квадратики привариваются «уши» к которым, через болтовое соединение, может быть присоединено два и более «локтей» (полосок металла с толщиной стенки 3 мм, и размерами 100 х 20 мм). Такое изобретение можно выгибать и разводить как угодно. Одной стороной оно будет прилепляться к основному изделию, а второй захватывать и придерживать привариваемый элемент.
