Переноска электрическая: 6 правил безопасной эксплуатации

Розетка для удлинителя и правила её эксплуатации

Рассмотрим дальше саму розетку для удлинителя и её правильную эксплуатацию. Да, не удивляйтесь, есть такое понятие как правильная эксплуатация розеток электрической переноски.

Кажется, чего проще, вставил вилку от прибора в розетку и всё готово. На самом же деле, от неправильного обращения, розетка выходит из строя и требуется её замена. Существуют некоторые правила, которые нужно выполнять при эксплуатации розеток удлинителя.

Правила эксплуатации розеток электрической переноски:

• Превышать суммарную электрическую мощность приборов, подключённых к одной розетке, нельзя;
• Нельзя оставлять удлинитель, который не используется, включённым в розетку;
• При выключении вилки прибора с розетки, нельзя дёргать за шнур;
• Не допускается, чтобы вилка, воткнутая в гнездо розетки, шаталась;
• Не рекомендуется использовать розетку с поврежденным корпусом;
• При плановом отключении электричества, нужно провести выключения всех приборов с розеток.

Нужно знать и помнить, что неисправная розетка представляет собой потенциальную опасность как для самого потребителя, так и для его жилища

Особое внимание нужно уделить детям. Бывает они и детали от игрушек засовывают в розетку и воду льют

Был случай, когда ребёнок штекер от наушников воткнул в розетку.

Удлинитель на катушке с заземлением: как сделать своими руками

Основной проблемой в изготовлении подобных изделий своими руками, как ни странно, является отнюдь не барабан, а рама, на которую он устанавливается. Скажем так, из проволоки ее не согнешь, а варить или паять трубы умеет далеко не каждый человек. Именно по этой причине вопрос самостоятельного изготовления переноски на бобине нужно начать решать с основания – решите его, все остальное не покажется вам слишком сложным. В качестве подсказок могу подкинуть пару идей.

1. Основания или раму можно сварить из круглой или профильной трубы.
2. Ее можно спаять из полипропилена.
3. Как вариант, вырезать из влагостойкой фанеры. Это самый простой метод, но он ко всему тому же еще и менее надежный.

4. Как вариант, можете придумать свою систему и применить другой материал.

Следующий элемент переноски на бобине – это катушка. Элементарный вариант ее изготовления – это использование полипропиленовой трубы и фанеры. Если представлять этот процесс поэтапно, то он будет иметь следующий вид.

1. Берем кусок трубы (диаметром 32 или 40мм) нужной длины и с обеих его сторон припаиваем соединительные муфты.
2. Дальше, опять-таки, с двух сторон впаиваем в эти муфты кусочки труб.
3. Теперь на кусочки труб надеваем заранее вырезанные из фанеры диски и крепим их штатными для этой полипропиленовой трубы заглушками.

В итоге должно получиться нечто, напоминающее гантели

Единственное, на что нужно обращать внимание в процессе изготовления такого барабана, так это на ровность спайки. Искривления – это прежде всего биение при вращении, а биение – это неудобство использования

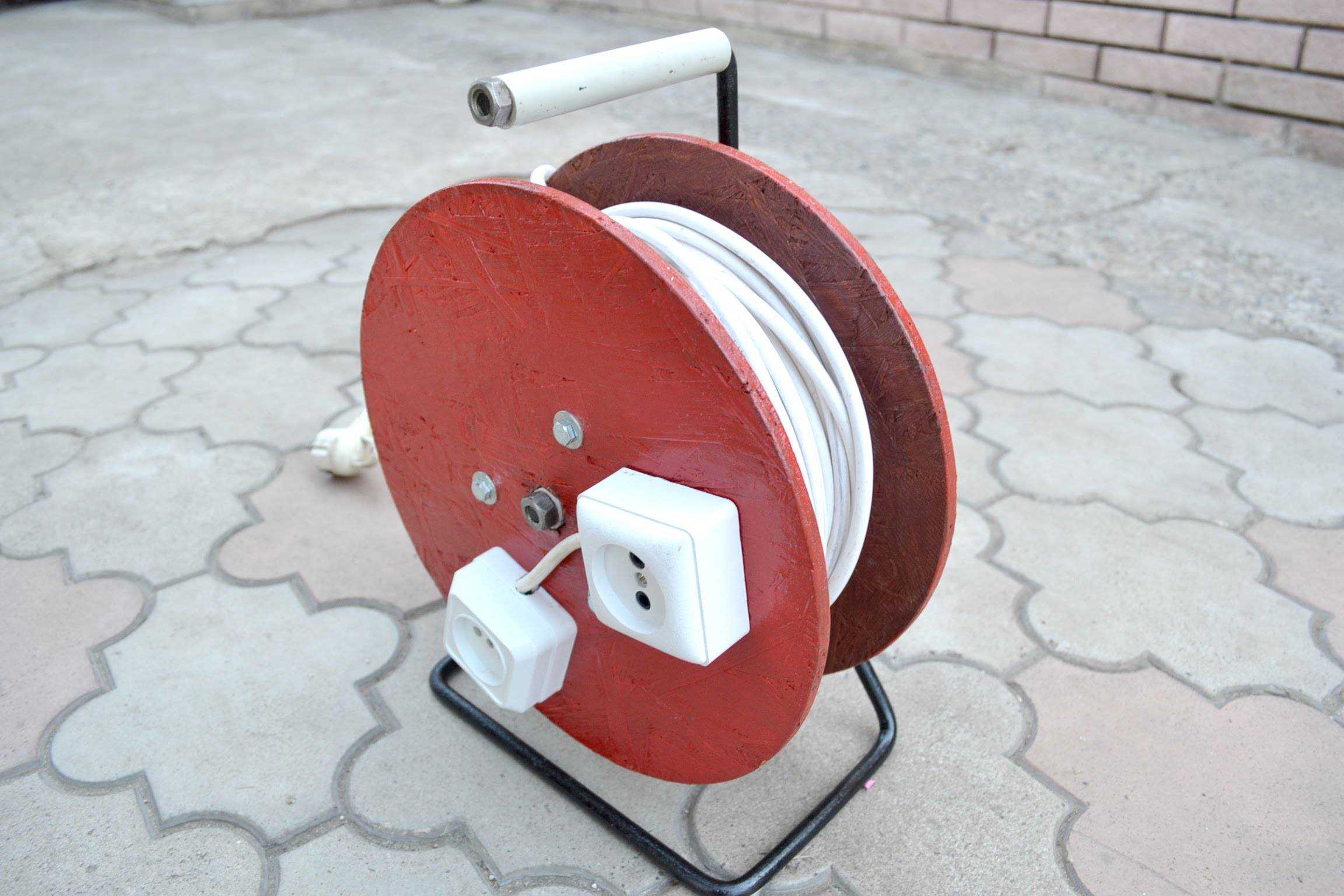

Удлинитель на катушке с заземлением фото

А дальше дело остается за малым – как говорится, ерунда. Как вы уже понимаете, для того, чтобы такой переноской можно было пользоваться, остается сделать всего две вещи.

1. Соединить барабан с основанием. В качестве оси вращения отлично подойдет резьбовая шпилька, пропустить которую внутрь полипропиленовой трубки через заранее просверленное отверстие труда не составит. Единственное, что действительно может оказаться сложным, так это обеспечить долговременное подвижное соединения шпильки с рамой – без подшипников это не получится. В принципе, работать катушка будет и без них, по крайней мере, некоторое время – но если хотите пользоваться ей долго, тогда подшипники нужны, и над их креплением и установкой придется поломать голову.
2. Поставить на катушку несколько розеток (можно сразу блок от старого удлинителя), подключить к ним нужное количество кабеля, после чего добавить на барабан ручку и смотать переноску.

В принципе, все. Можно сказать, что переноска с бобиной готова. Естественно, не следует забывать о правильном выборе розеток и кабеля – по сути, именно из-за них и затевалась вся эта морока. Как минимум понадобится круглый провод сечением 2,5 квадрата и розетки с вилкой, рассчитанные на рабочий ток не менее 16А. С соединением всего этого в одну схему, думаю, разберетесь самостоятельно.

В заключение темы про удлинитель на катушке добавлю только одно – на мой взгляд, овчинка выделки не стоит. С изготовлением такой переноски больше навозишься, чем от нее будет пользы – если вы решите, что она вам действительно необходима, то ее проще купить. Кроме того, не факт, что изготовленная вами переноска данного типа прослужит долго и будет действительно практичной и удобной. В общем, шансов, что вы разочаруетесь в ней, достаточно много.

Автор статьи Александр Куликов

Ключевые этапы изготовления и сборки катушки для удлинителя

1. Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться

Поэтому важно изготовить надежную втулку с фиксирующими шайбами. Для этого необходимо взять трубу сечением 20 и 25 мм

Материал нарезается по ширине барабана с учетом установки фиксирующего болта. При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.

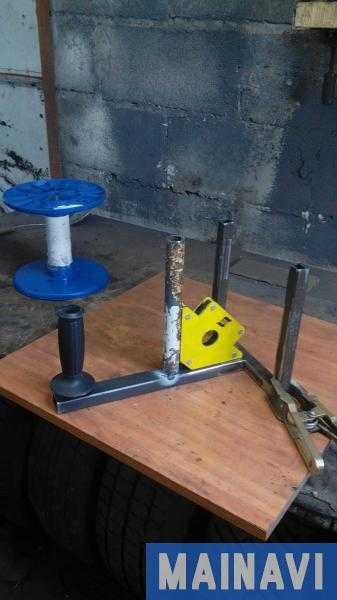

2. Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм

Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П

Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

Важно: Трубу 20х40 мм необходимо приварить максимально ровно, чтобы в дальнейшем не возникало трудностей с вращением барабана. Для этого рекомендуется использовать угольник или строительный уровень

3. Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.

4. Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

5. Установка розеток на катушку. Прежде, чем прочитать как сделать катушку для удлинителя своими руками необходимо приобрести все составные элементы для сборки изделия. Для нормальной работы устройства следует приобрести панельные розетки. Данная разновидность розеток является достаточно удобной и наиболее подходящей для установки. Варианты монтажа представлены на фото ниже. Для надежности розетки можно закрепить на саморезы со шляпкой. Крепеж розеток подбирается индивидуально с учетом ширины пластикового барабана.

6. Установка барабана на ось. После монтажа розеток и ручки катушку необходимо закрепить на оси. Для этого барабан со втулкой одевается на трубу 20 мм. Наружная часть оси фиксируется болтом или гайкой в зависимости от типа выбранной конструкции. Затягивание фиксирующего механизма следует производить с учетом свободного вращения барабана. После затяжки катушка не должна заклинивать.

7. Наматывание электрического кабеля на катушку. Для целевого применения изделия потребуется намотать кабель. Подойдет практически любой провод с сечением жилы 1,5-2,5 мм2. Наматывание необходимо осуществлять с учетом механизма фиксации кабеля. На конце провода должна присутствовать вилка для включения, а установленные розетки необходимо подключить последовательно. Количество розеток зависит от габаритных размеров барабана.

Важно: В целях безопасности все контакты следует изолировать

Готовую катушку с проводом можно использовать для различных целей. Изделие отлично подходит для гаража и частного дома, где нередко требуется удлинитель для включения электроинструментов. Ознакомиться с работой катушки детальнее можно по видео. Устройство для наматывания и удобного хранения кабеля может быть фактически любых размеров в зависимости от личных требований. Готовую конструкцию рекомендуется покрасить алкидной или любой другой краской, чтобы защитить металл от воздействия коррозии и придать изделию завершенный вид.

Металлическая конструкция

Для изготовления катушки для удлинителя кабеля своими руками из железа потребуется сварочный аппарат. Материал для сборки можно найти под рукой на даче. Как это сделать:

1. Из 2 листов резаком вырезают круги. Края зачищают болгаркой.
2. В середине заготовок проделывают отверстие дрелью диаметром 1,2 см.
3. Отрезают железную трубку нужной длины сечением полдюйма. Берут арматуру круглую и болгаркой отсекают определенную часть.
4. Диск кладут на стол, точно по центру устанавливают вертикально трубку, которую выравнивают угольником, деталь прихватывают сваркой. С обратной стороны проделывают аналогичную работу. Внутрь трубы просовывают гладкую арматуру.
5. Сооружают 2 треугольные рамы из уголков. В середине, где будет располагаться ось, приваривают уголок горизонтально на одной и другой заготовке и делают отверстия в центре. Нижнюю часть треугольников соединяют уголками, а вверху монтируют ручку.
6. Катушку удерживают на уровне дыр для стержня. В отверстие просовывают арматуру. С одной стороны прикрепляют сваркой, а на другой мастерят ручку для вращения барабана. Также в диске прожигают вход для кабеля. Розетку закрепляют на круге.

Получится долговечная самодельная катушка для удлинителя. Своими руками изготовить, окрасить и проверить на работоспособность под силу любому желающему.

Удлинитель на катушке своими руками

Всем привет! В этой статье хочу поделиться с вами как можно изготовить удлинитель на катушке своими руками.

В продаже существует огромный выбор таких удлинителей, но найти подходящий для Вас бывает не просто, тем более если вы сварщик.

Дело в том что не всегда попадается удлинитель с сечением провода, подходящий для сварки. А изготовив самостоятельно, всё будет соответствовать нашим требованиям. Итак, приступим.

Для изготовления нам потребуются:

• стальной квадрат 10 мм — длинной 1 м.
• шпилька с гайкой диаметром 10-12 мм — длина 170 мм.
• ручка, к примеру от УШМ.
• муфта 100 мм и две заглушки к ней
• два круга из фанеры диаметром 230 мм
• шпилька 8 мм — длина 1 м и 6 гаек и шайб
• три розетки и одна вилка
• провод

Изготовление удлинителя на катушке

Основание для катушки я сделал из квадрата, согнув его по размерам которые я указал на фото. Затем приварил крепление с двумя гайками, в верхнюю будет крепиться ручка, позаимствованная от сломанной болгарки, а для чего вторая гайка узнаете ниже. Для крепления катушки, приварил к основанию шпильку.

Что бы во время сматывания провод не тёрся о шпильку, на неё нужно сделать втулочку, например из полипропиленовой трубы.

Теперь приступаем к изготовлению самой катушки

В кругах, которые сделал из фанеры диаметром 230 мм, я заранее сделал отверстия. В центре отверстие для крепление самой катушки на основание, три отверстия во круг для выхода провода на розетки и ещё три отверстия для стягивания катушки. И ещё одно отверстие на внешнем круге, возле окружности, здесь будет крепиться ручка. Такие же отверстия я проделал в заглушках.

Подготавливаем розетки, отрезаем от провода три части по примерно по 10 см, зачищаем и крепим к розеткам. Затем просовываем провода от розеток в отверстия и стягиваем между собой розетки, круг и заглушку. Скручиваем провода.

В муфте с краю сверлим отверстие под кабель и просовываем его в отверстие. Соединяем кабель с проводами идущими от розеток. Одеваем на муфту вторую заглушку, берём второй круг из фанеры и стягиваем всё это тремя шпильками.

Всё катушка готова.

Ставим катушку на наше основание и слегка притягиваем гайкой, что бы катушка свободно вращалась. Что бы гайка не откручивалась, её обязательно нужно застопорить.

Сматываем провод на катушку. Что бы во время транспортировки катушка самопроизвольно не разматывалась, как я писал выше где крепится ручка, рядом я приварил ещё одну гайку, в неё мы завинчиваем ограничитель.

Вот и всё, удлинитель на катушке готов! К нему спокойно можно подключать сварку.

Теперь давайте рассмотрим реальный пример сборки переноски.

Допустим нужно сделать переноску, в которую будет включаться обогреватель мощность 1.5 кВт, иногда будет включаться дрель мощностью 0.85 кВт или ещё какую-нибудь мелочь: зарядное устройство от телефона, переносной светильник, паяльник и может ещё что-то. Если подсчитать суммарную мощность всех этих приборов, то она получится не более 3 кВт. Исходя из этого будет брать провод ПВС 3*1.5 мм 2 , его вполне хватит. Даже останется запас по мощности.

Сделаю небольшое отступление, и немного объясню, что обозначают эти цифры — 3*1.5 мм 2 .

3 – первая цифра всегда обозначает количество жил в проводе. Желательно на переноску брать именно трёхжильный провод, так как кроме фазы и нуля у нас ещё будет заземление.

1.5 мм 2 – это сечение одной жилы. Бывает так, что в проводе или кабеле несколько жил имеют одно сечение, а одна или несколько жил имеют другое сечение.

Возвращаемся к нашей сборке. В магазине покупаем розетку или блок розеток с заземляющим контактом. Если нагрузка у нас будет 3 кВт, то ток у нас будет приблизительно 13.6 А. По этому, розетки покупаем выдерживающие 16 А. Так же на 16 А берём вилочку, и обязательно чтобы на ней был контакт заземления.

Приступаем к сборке переноски.

Все нужные материалы и средства у нас имеются. Сначала нужно разобрать вилку. Большинство вилок имеют контактное соединение винтового типа. Если взять и просто зажать винтом зачищенную многопроволочную жилу, то значительная часть проволочек повредится.

Вследствие этого площадь контактного соединения может уменьшиться, что в последствии может привести к нагревам и различным поломкам. Начиная от банального отгорания провода, и заканчивая полным выходом со строя вилки.

По этому, мы будем использовать специальные наконечники для обжима НШВИ.

Для начала нужно зачистить провод. Аккуратно снимаем верхнюю изоляцию, а потом зачищаем жилы на ту длину, которая необходима для обжатия наконечниками. Для зачистки лучше всего использовать специальный нож.

Но если такого у вас нет, то можно воспользоваться любым ножом. Кстати, канцелярским ножом я бы не советовал зачищать жилы, так как он режет проволочки. А вот для снятия верхней изоляции он очень хорошо подходит.

Теперь опрессовываем жилы, и можно приступать к сборке вилки. Обычно все вилки оснащены специальным хомутом для фиксации провода. Зажимаем внешнюю изоляцию провода хомутом и подключаем жилы к контактам вилки.

Внимание. Хочу объяснить вам, зачем необходимо фиксировать провод хомутом

Дело в том, что многие люди при выключении переноски или других электрических приборов тянут не за вилку, а за кабель. И таким образом может повредиться контактное соединение жилы с контактом вилки. Или провод вообще может выдернуться.

Теперь подключаем провод к розетке или к блоку розеток. Для этого разбираем его. Заземляющий провод, так же само, как и в случае с вилкой опрессовываем его в наконечник НКИ. Если такого нет, то просто скручиваем жилу в кольцо и подключаем к заземляющему контакту. Остальные две жилы подключаем на соответствующие клеммы.

Теперь, чтобы закрыть крышку блока розеток нам нужно сделать специальное углубление для провода. Аккуратно вырезаем его, потом укладываем провод, закрываем крышку и прикручиваем её.

Чтобы всё было более понятно, смотрите видео.

А в этом видео человек без объяснения делает переноску.

В принципе всё, переноска готова и её можно эксплуатировать. Но мы с вами можем её усовершенствовать, и вставить в неё кнопку.

Лампа из кусков светодиодной ленты

Часто после ремонта остаются лишние части светодиодной ленты. Из них может получиться удобная и эргономичная переноска. Помимо ленты, понадобится еще несколько предметов:

1. Корпус для светильника (например, жестяной поддон).
2. Диммер.
3. Блок питания.
4. Провод.

Лента со светодиодами наклеивается на подготовленный корпус, для надежности можно дополнительно использовать суперклей. В поддоне высверливается несколько отверстий для проводки. Лента соединяется с проводом и выключателем. Такое устройство незаменимо при осмотре днища автомобиля, может использоваться как дополнительный источник света над рабочим местом.

Удлинитель на катушке: как выбрать и как сделать своими руками

Практически каждый строитель или мастер ремонтник, который изо дня в день пользуется переносками, знаком с таким явлением, как появление узлов на кабеле. С ними вообще прямо мистика получается – один конец включен в розетку, к другому подключен перфоратор.

Несмотря даже на удаление этих двух концов друг от друга, практически всегда на переноске интересным образом появляются узлы – бороться с этим явлением невозможно. Они отсутствуют только в случае использования удлинителя на катушке – о нем и пойдет разговор в данной статье, в которой вместе с сайтом stroisovety.

org мы разберемся с вопросами выбора и самостоятельного изготовления такой прекрасной и удобной вещи, как удлинитель на катушке.

Удлинители на металлической катушке фото

Удлинитель на катушке: как выбрать и отличительные черты

По большому счету, силовой удлинитель на катушке и выбирать-то нечего – разновидностей у этого изделия вообще нет, и отличаться друг от друга они могут только тремя показателями.

1. Длина. Здесь вроде бы все понятно и без комментариев – нужно 20м, значит берем двадцатиметровую переноску. Все просто, но, тем не менее, не стоит забывать о том, что завтра может понадобиться не 20 метров кабеля, а, скажем, 23,5м. Удлинитель – это такая штука, которой много не бывает. Это если говорить о стройке – к примеру, на даче или в частном доме ситуация другая – здесь просто измеряем нужную длину и покупаем с небольшим запасом.
2. Мощность. Этого показателя тоже много не бывает – в смысле, что лучше приобрести такой, чтобы он выдерживал довольно приличную нагрузку. Чтобы киловатт пять для нее было не проблема. Мощность удлинителя обычно указывается в Амперах – это даже не мощность, а сила тока, которую сможет выдержать кабель и все остальное электрическое оборудование переноски.

3. Материал, из которого изготавливается катушка. Здесь два варианта – барабан такой переноски может быть изготовлен либо из пластика, либо из железа. Для дачи или личного аккуратного пользования можно смело покупать удлинитель на пластиковой катушке, а вот для стройки или ремонта он подойдет мало. Гораздо дольше в таких жестких условиях эксплуатации прослужит удлинитель на металлической катушке.

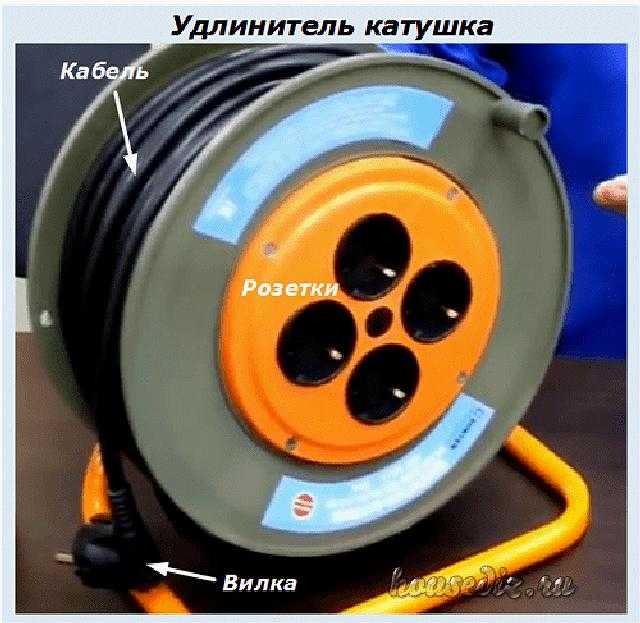

   Удлинитель на катушке фото

Как вариант, в этот список можно добавить еще и производителя, но это будет не совсем правильно

Тем не менее, обращать внимание на то, кто изготовил удлинитель на катушке, не только можно, но и нужно обязательно – именно от этого момента в первую очередь зависит качество изделия

Электрический удлинитель на катушке: преимущества и недостатки

Наверное, я не с того начал – для начала необходимо было разобраться с достоинствами и недостатками, а потом уже переходить к выбору. Ну да ладно, как говорится, лучше поздно, чем никогда,и все познается в сравнении – естественно, сравнивать будем с переноской без катушки. Что будем оценивать? Возможности и удобство эксплуатации.

1. Возможности. По большому счету, ее возможности мало чем отличаются от возможностей обычной переноски без бобины – и те и другие могут иметь предохранитель от перегрузки, оба варианта изделий могут оснащаться несколькими разъемами для подключения потребителей электрического тока (как правило, их не более четырех). Единственное, что их по-настоящему отличает, так это удобство использования, хотя и здесь вопрос спорный.
2. Удобство эксплуатации. Что здесь удобно делать, так это сматывать переноску – вращая барабан, это можно сделать в разы быстрее. То же самое можно сказать и о разматывании удлинителя – воткнули в розетку вилку и пошли с бобиной куда нужно. Переноска сама разматывается. Это, пожалуй, и все удобства, которые можно выделить. Если же говорить, наоборот, о неудобствах, то тут можно отметить тот факт, что ручными электроинструментами, подключенными к переноске с барабаном, пользоваться неудобно. Каждый, кто пробовал это делать, скажет, что в такой ситуации приходится перемещать за собой не только сам инструмент, но еще и барабан – как минимум это мешает.

   Удлинитель на пластиковой катушке фото

А вообще удлинитель на катушке удобен только в одном случае – когда он играет роль стационарной точки подключения других переносок. Ну и еще тогда, когда с их помощью подсоединяется не совсем мобильное оборудование – к примеру, компрессор или бетономешалка. Это если говорить о стройке – ежели выбирать такую переноску для дома и для дачи, то она будет удобной в любом случае.

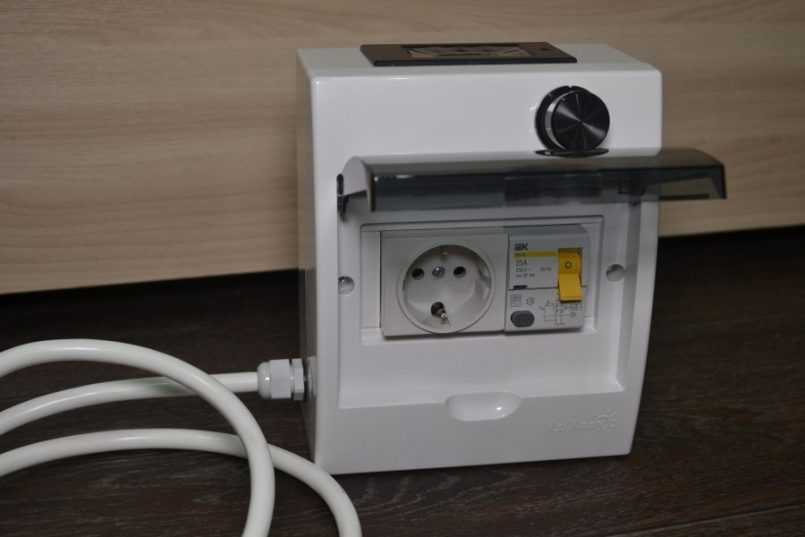

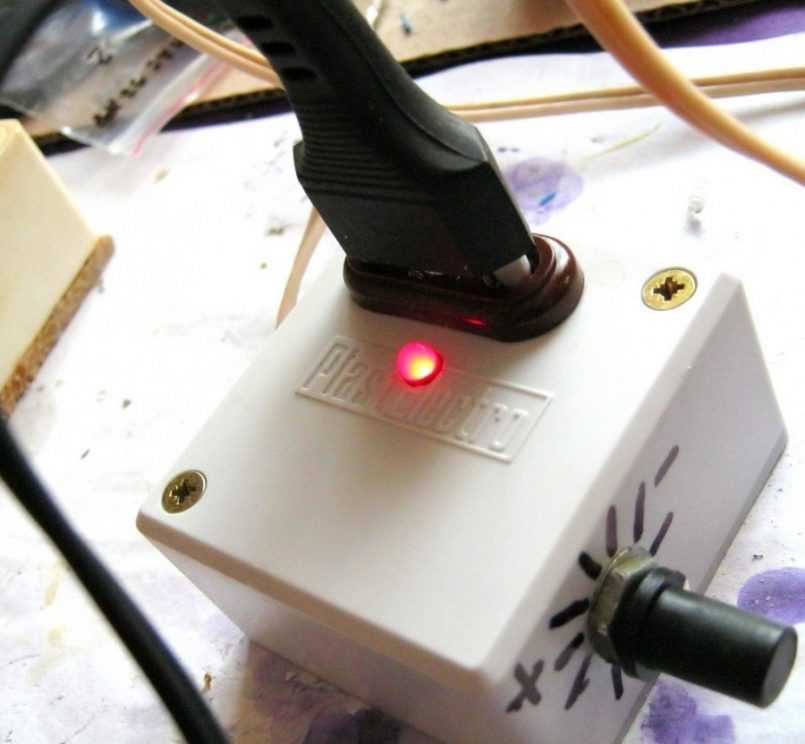

Порядок выполнения работ

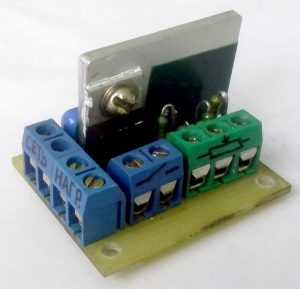

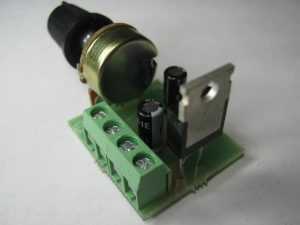

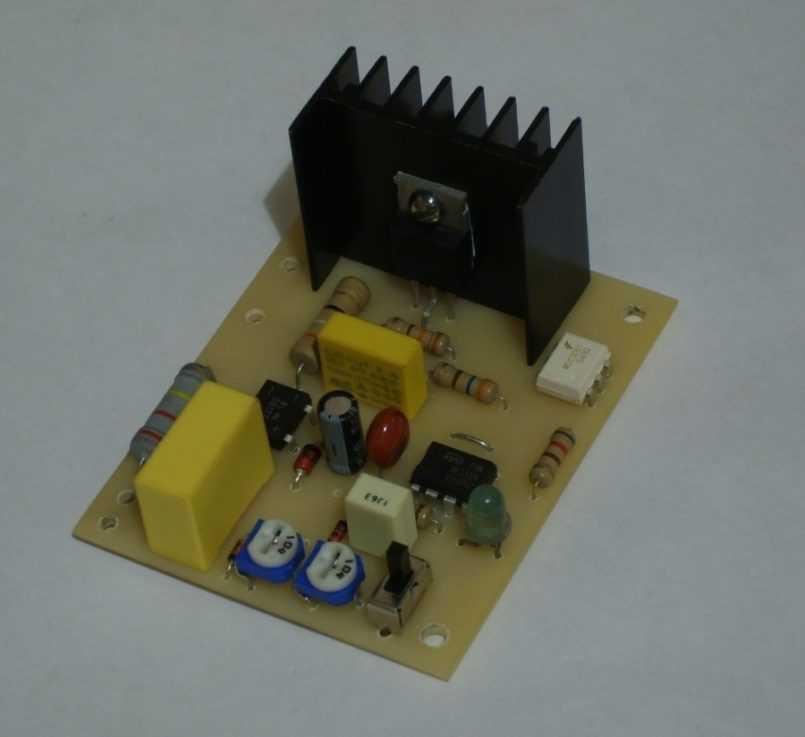

В первую очередь готовится печатная плата из куска фольгированного текстолита. На приобретенном куске текстолита размечаем расположение элементов схемы, отмечаем необходимые размеры платы и вырезаем её.

Обезжириваем фольгу, чистим мелкой шкуркой, рисуем карандашом монтажную схему регулятора, соответствующую принципиальной.

Лаком (можно лаком для ногтей) обводим карандашный рисунок. После высыхания лака опускаем плату в ванночку с хлористым железом и вытравливаем медную фольгу не участвующую в работе схемы.

Устанавливаем симистор или тиристор на радиаторе для отвода тепла.

Собираем удлинитель

Последовательность действий довольно простая, но следует учитывать некоторые нюансы:

1. Зачищаем оба конца кабеля. Сначала снимаем общую изоляцию таким образом, чтобы она входила внутрь вилки или колодки розеток. Изоляцию с проводов снимают на расстоянии 1-1.5 см от края.

   Делайте это аккуратно, чтобы не разрезать тонкие провода в каждой жиле.

2. Разбираем вилку и фиксируем три провода, как схематично показано на изображении.

   Если нанести несколько капель силиконового герметика на гнездо через которое проходит кабель для удлинителя вилки, то своими руками можно обеспечить класс защиты IP44. Для гарантированной герметизации, добавьте несколько капель полимерной композиции на:

   кабель, снаружи вилки;

3. посадочное место выдвижного модуля.

До полной полимеризации силикона (≈24 часа), постарайтесь не эксплуатировать переноску.

Разбираем мобильный блок розеток и подключаем провода с обязательным выделением полосатого, жёлто-зелёного провода под заземление.Для полноценной герметизации используйте силиконовый герметик перед сборкой колодки.

По описанной схеме, собирают переноску не более 15-20 метров длиной рассчитанные на небольшую нагрузку до 3 кВт. Для более мощных удлинителей нужен толстый и тяжёлый кабель, который лучше наматывать.

Материалы для самодельной переноски

Электрическую переноску можно собрать из любых подручных материалов (старых бытовых устройств, остатков кабеля и т.д.). Если их нет, приобретите все элементы с нуля. Для изготовления возьмите следующие материалы и элементы:

• разборная штепсельная вилка;
• кабель нужной длины;
• закрытая электрическая розетка или блок розеток (в зависимости от того, сколько точек подключения вам нужно).

Чтобы разобрать элементы и потом собрать из них электрический удлинитель, используйте подходящую по размеру и форме отвертку. Для обрезания проводов вам понадобятся кусачки или пассатижи, канцелярский нож для удаления изоляции.

Чтобы не допускать перегрева и возникновения аварийных ситуаций, все детали для электрической переноски должны выбираться для конкретных нужд.

Как выбрать материалы?

Все элементы электрического удлинителя выбираются по суммарной мощности, включаемых в него приборов. Если вы планируете установить одну розетку, берите для расчета мощность самой большей нагрузки, которая может в нее подключаться. В случае одновременного включения сразу нескольких приборов в несколько точек, необходимо просуммировать их мощность или ампераж. По которому выбирается соответствующий номинал вилки и розетки, а также сечение жил кабеля.

К примеру, если вы установите блок на две розетки, одна из которых предназначена для пылесоса, потребляющего 5 А, а вторая для электродрели, потребляющей 3 А. Таким образом, суммарный ток составит 8 А. Соответственно в таком случае вам хватит вилки и розетки номиналом на 10 А, при этом остается запас в 2 А, если вам понадобиться подключить более мощное устройство.

Для определения сечения провода используется та же сумма нагрузки, к которой прибавляется 20 – 30% для запаса прочности. Конкретное значение площади жилы выбирается из таблицы таким образом, чтобы полученная величина подключаемой нагрузки не превышала допустимой для данного провода.

Таблица: зависимость допустимой нагрузки от сечения жилы

К примеру, для нагрузки в 8 А вы прибавляете 20% запаса I = 8+1,6 = 9,6 А. Так как медный провод гораздо удобней и предпочтительнее для электрического удлинителя, рассмотрим его в качестве примера. Для рассматриваемого примера вам вполне хватит любой марки кабеля сечением 1,5 мм2.

Следует отметить, если вы собираетесь использовать самодельный удлинитель в трехпроводной системе (фаза, ноль и земля), то вам понадобиться кабель с тремя жилами, а розетки и выключатель должны иметь три вывода. Если в вашем доме используется только два провода – фаза и ноль, изготавливать удлинитель с тремя выводами не имеет смысла.

Сечение и марка провода

Сечение жил провода для подключения нагрузки комнатной аппаратуры (TV, компьютеры, холодильники) выбирайте не менее 0,75мм².

Многие не знают, но все удлинители должны быть изготовлены и соответствовать ГОСТ Р 51539-99 (МЭК 61242-95). Он называется «Удлинители бытового и аналогичного назначения на кабельных катушках». Скачать можно здесь. Вот регламентированные сечения провода для удлинителей согласно этого норматива:

нагрузка до 6А (1,3кВт) – 0,75мм²

нагрузка до 10А (2,2кВт) – 1мм²

нагрузка до 16А (3,5кВт) – 1,5мм²

Марка провода – чаще всего ПВС с поливинилхлоридной изоляцией.

При этом диаметр самого провода (не отдельной жилы) желательно иметь от 5мм и выше. Если это не так, производитель скорее всего на чем-то сэкономил – либо на меди, либо на изоляции.

Еще может быть использована марка КГ, вместо ПВС. Он более устойчив к отрицательным температурам и изменениям погодных условий. Для уличного или гаражного применения такой выбор будет более правильным.

ПВС протащите несколько раз по бетонному полу, и его изоляции придет конец. КГ более стоек к таким условиям эксплуатации. Применимы и другие марки кабеля:

Вот подходящие сечения проводов для качественных переносок, и что в них при этом можно безопасно включать без риска перегрева (холодильники, стиральные машинки, ТВ, дрели, болгарки, обогреватели и т.д.):

К сожалению, в заводском исполнении, вы практически не встретите в магазинах бытовые удлинители с сечением 2,5мм². Разве что это будут бобины или катушки большой длины, от 50 метров и выше.

Да и то, повышенное сечение здесь нужно в первую очередь ради снижения потерь напряжения, а не подключения большей мощности. Поэтому такие модели (с проводами 2,5мм², 4мм² и выше) зачастую мастерят самостоятельно. Для более мощных приборов, например инверторных сварочных аппаратов, идет уже совсем другой класс изделий.

Дарт Мол

На прошлой неделе в Москве проходил фестиваль для любителей Звездных войн, и подруга позвала меня за компанию принять участие в сопутствующей ярмарке. Но надо же хоть что-то тематическое тогда сделать?Я давно засматриваюсь на гиковскую тематику — не все с ловцами и лесными штуками работать, разнообразия иногда хочется. Повторять чужие схемы не очень люблю (разве что какая-нибудь особенно западет в душу), а отрисовывать свои схемы получается не всегда.В этот раз повезло — схема получилась буквально на одном дыхании. Харизматичный, но недооцененный ситх Дарт Мол

На создание схемы ушло примерно два часа. Принципиально было повторить рисунок на коже, поэтому искала удачные референсы и пыталась упихнуть все линии в максимально скромные размеры.Кстати, размер готового значка — 5х4,5см.

Уже в процессе плетения я поняла, что с костяными наростами переборщила. Пыталась расположить их так, чтобы визуально они казались на разных уровнях, но получилась корона =)Зато от взгляда в полном восторге. Выразительные глаза получились же!

О процессе плетения. Во-первых, тут использован японский бисер Delica 11/0. Во-вторых, работа в технике кирпичного стежка

В-третьих, факт из истории создания =) Когда я сплела половину значка, обратила внимание на количество красного бисера. По всем прикидкам — на вторую половину его хватало

хах, конечно, в итоге не хватило каких-то двадцать бисерин. Полезла на различные сайты с целью купить — либо нет такого бисера, либо неприлично долгая доставка. Сначала расстроилась, что такой классный значок уходит в бездонную коробку недоделок, а потом вспомнила, что в этой самой коробке лежат учебные образцы с одного печально известного бисерного курса. Этот курс был брошен с пометкой «самая паршивая трата времени и сил, ибо ничего полезного». Ну вот. внезапно оказалось, что хоть какая-то польза от этого курса была =) Именно в этих образцах был нужный мне красный бисер, так что история создания значка заканчивает хэппиэндом =)

Сборка пластикового приспособления

Все детали предварительно нарезают и подготавливают, раскладывая их на рабочем месте. Так проще добиться результата. Как сделать катушку для удлинителя своими руками пошагово:

1. На фанере или листе МДФ расчерчивают круг подходящего диаметра. Если материал тонкий, то надо сделать 4 детали, чтобы в дальнейшем склеить их парами быстросохнущим клеем. Вырезают заготовки лобзиком или ножовкой по металлу.
2. Полученные элементы симметрично приклеивают друг к другу двусторонним скотчем. По диаметру втулки, на которую будет наматываться кабель, начерчивают на вырезанных фанерных кусках окружности. Намечают крестообразные линии и с одинаковым шагом и расставляют точки в месте установки втулки. Также одна точка располагается в центре деревянного диска. Дерево обрабатывают наждачной бумагой по краям, поскольку сложно сделать ровный разрез ножовкой.
3. Нарезают 4 металлические или алюминиевые трубки диаметром 10 мм по длине втулки, например – 25 см. Потребуется 8 дюбелей 8-ки. Пластиковые стержни вбивают в трубки молотком, в которых они должны устойчиво установиться.
4. В намеченных точках проделывают отверстия сверлом диаметром немного меньше черного самореза. В центральной отметине на деревянном диске изготавливают отверстие сечением 22 мм.
5. К каждой дыре на круге во внутренней части прикладывают трубку и прикручивают саморезами. Должно получиться 4 штыря, на них накладывается втулка из пластиковой трубы. Если диаметр оси 15 см, то и штырьки надо располагать в соответствии с этим размером. С обратной стороны устанавливается другой диск из дерева и прикручивается шурупами.

Внимание! Пластмассовая втулка из трубы должна плотно установиться на металлические стержни, чтобы она не вращалась во время скручивания провода
