Водомет и поворотный механизм
При проектировании своего прикормочного кораблика я одновременно соотносил размер гребного винта, баллона для водомета и поворотного механизма. В результате перебора множества вариантов, остановил свой выбор на баллоне от дезодоранта. Внешний диаметр баллона составляет около 42 мм., что на 4 мм больше окружности винта, и на 3 мм. меньше диаметра поворотного механизма, который будет описан ниже.
После 153-х замеров я дрожащими руками вырезал отверстие в только что законченном корпусе своего кораблика.
Водомет вклеил на горячий клей. Сделал выемку для забора воды. Решил добавить кусочек алюминиевой перфорации для дополнительной жесткости баллона, так как метал в нем совсем тонкий и легко прогибался при небольших усилиях.
Далее я прикрепил к корпусу прикормочного кораблика крепление двигателя. Делал это таким образом: на дейдвуд прикрепил винт и жесткую муфту. К муфте – мотор, зафиксированный в креплении. После этого я выставил кораблик в таком положении, чтоб дейдвуд занял максимально вертикальное положение, при этом мотор оказывается в свободном подвешивании.
Для «руля» в своем рыбацком корабле я использовал пластиковую баночку от корма для аквариумных рыб. Эта баночка, кстати, оказалась разделена перемычками на четыре части. Мне осталось все аккуратно вырезать и разметить для подсоединения к баллону водомета.
Рычаг для поворота сделан из стеклотекстолита толщиной 3 мм. Вырезал приблизительную форму, а потом вытесал напильником и наждачной бумагой выемку по форме баночки от корма.
Конец спицы загнул под углом 90 градусов и завел в сервопривод SG-90.
Подготовка: инструменты, материалы
После теории начинается практика — приобретение материалов и поиск всех необходимых инструментов. Главное для лодки — доски. В этом случае лучше купить еловый, лиственничный или сосновый пиломатериал, не имеющий трещин и сучков, норовящих выпасть. Те, что держатся крепко, не представляют угрозы будущему судну. Проверить их надежность просто, достаточно ударить по ним молотком либо кувалдой. Оптимальна древесина, которая хранилась в сухом помещении как минимум год, лежала весь период на ровной поверхности.
Список остального включает:
- антисептик для дерева;
- брус для распорок и треугольный — для носовой части лодки;
- водоотталкивающую краску — Пентакрил, Прогресс, Раптор (для авто), кисти (краскопульт);
- гвозди (лучше оцинкованные саморезы) разной длины и молоток для них;
- грунтовку;
- дрель небольшой мощности, шуруповерт;
- клей (полиуретановый), замена ему — смола, шприц для нанесения в труднодоступных местах;
- лак (яхтный) — Alpina Yachtlack, Belinka Yacht, Eskaro Marine lakk 90, Premia;
- листовой металл для днища и скрепления элементов лодки;
- наждачную бумагу (либо шлифовальную машину);
- напильник;
- паклю (герметик);
- паракорд (кевлар, нейлон, полипропилен)— для придания бортам лодки нужной формы;
- рулетку;
- струбцины;
- электролобзик (ножовку).
Основные этапы работ

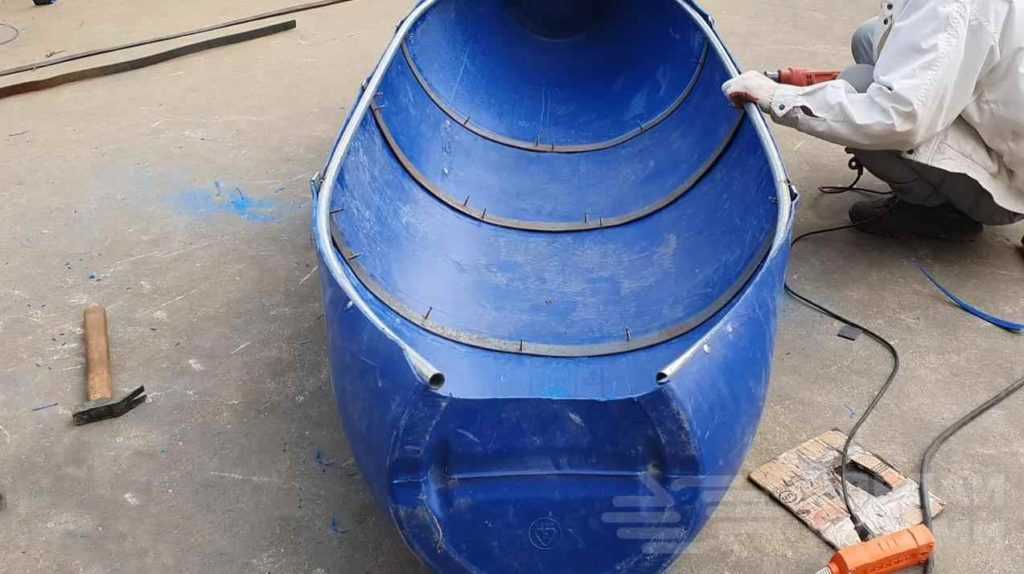

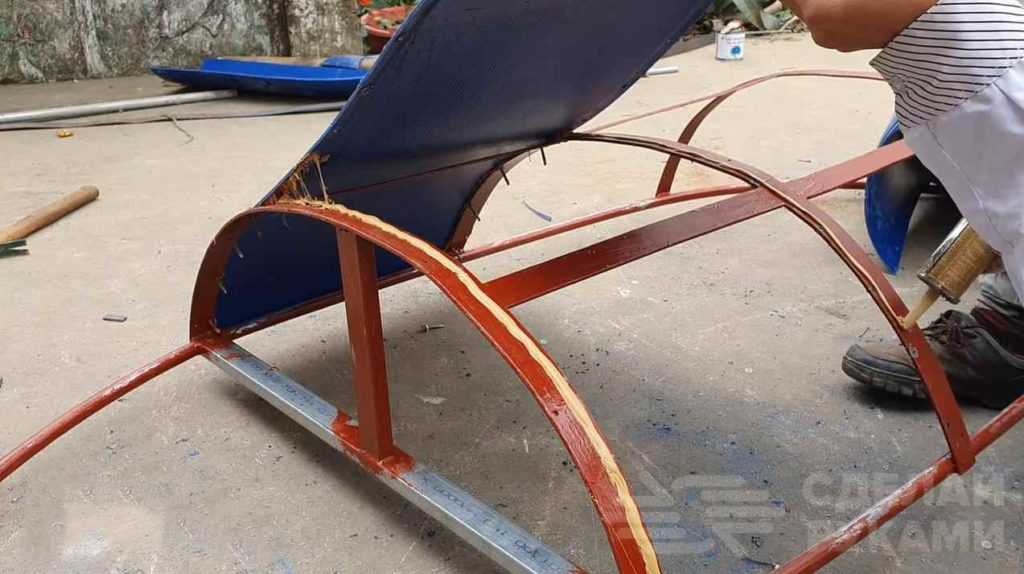

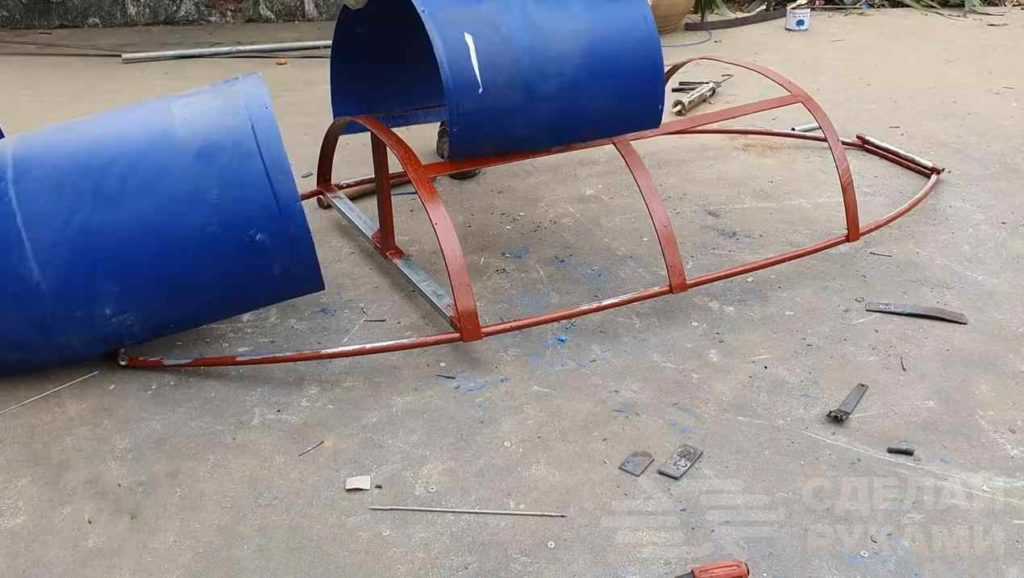

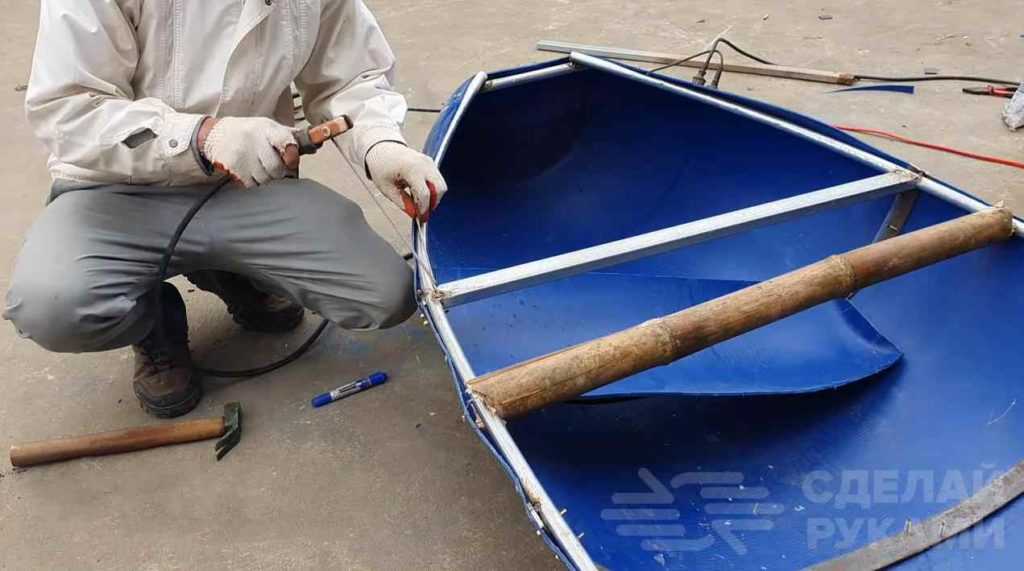

На следующем этапе отрезаем круглые трубки, прикручиваем их по контуру лодки в верхней части. Потом соединяем трубки с отрезками круглой трубы и профтрубы при помощи сварки.

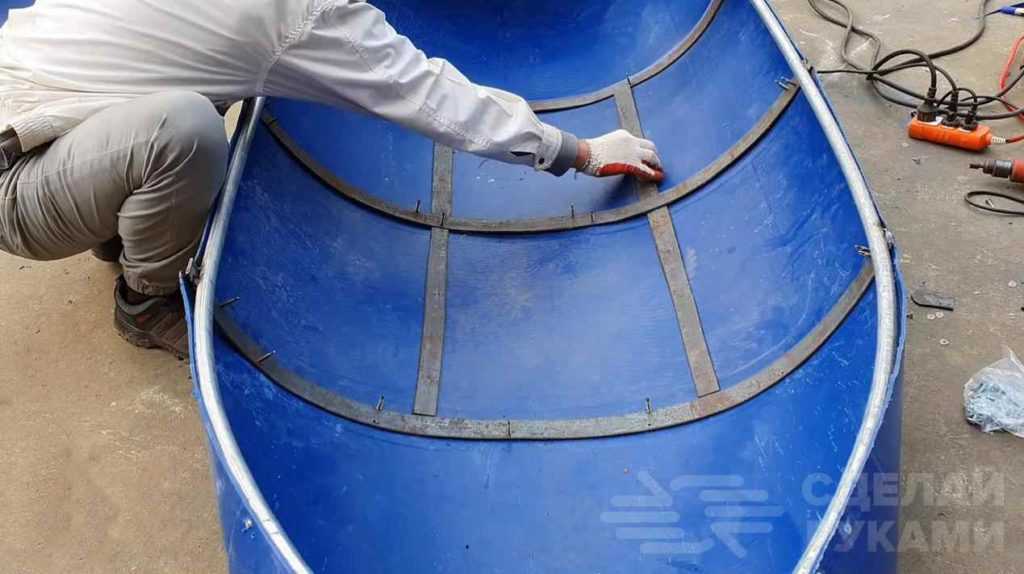

Полосы металла соединяем между собой отрезками полосы, расположенными перпендикулярно.
Откручиваем пластиковую «обшивку» и хорошо провариваем места стыков металлического каркаса, и потом красим его.
На последнем этапе останется только прикрутить к каркасу части пластиковой бочки, используя герметик.

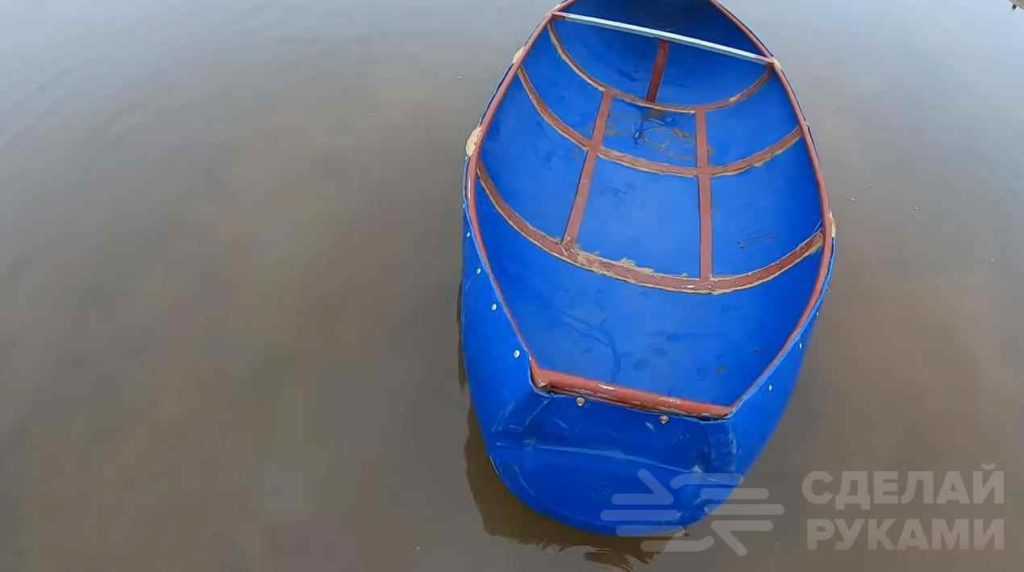

Подробнее о том, как сделать лодку из пластиковых бочек, можно посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала HONG HA Vlogs.
Оцените запись
Лучшие модели
Лучшие топовые модели:
- Marine;
- Malutka;
- «Романтика»;
- Surface Drive;
- Smartliner 110;
- Finval 440;
- Stareсraft
Лодки Marine отличаются небольшой массой, легко транспортируются на крыше машины. Конструкция имеет килеванный корпус, обеспечивающий хорошее скольжение по воде. Лодка оснащена двигателем средней мощности, оптимальна для водных прогулок, ловли рыбы.
Модель марки Malutka неразборная, с жесткой конструкцией, соединения выполнены с помощью заклепок. Корпус прочный, модель быстро перемещается, долговечна, устойчива. Судно имеет пассажировместимость чел 3−4, грузоподъемность до 150 кг. Плавсредство легко перемещается в собранном виде.
Лодка «Романтика» оснащена продольными уголками с внешней поверхности дна для повышения устойчивости и сопротивления водным потокам при больших волнах. Судно в длину 2,6 м, с максимальной шириной 1,1 м, высотой транца 400 мм, водоизмещением 260 кг. Конструкция относится к алюминиевым лодкам под мотор с небольшой мощностью (5 л.с.), чаще управляется веслами. Легко транспортируется до водоема.
Модели серии Surface Drive фирмы Go-Devil (США) оснащаются усиленным транцем. В длину судно достигает 4,8 м, в ширину 1,2 м, вместимость составляет 500 кг. Усовершенствованная конструкция транца позволяет перемещаться по илистым водоемам. Усиленное днище изготовлено из сплава алюминия марки 5086. Поверхность пола обработана специальным материалом, препятствующим скольжению. Пассажировместимость судна — 5 человек.
Не последняя в рейтинге алюминиевых лодок для рыбалки — модель Smartliner 110, предназначенная для эксплуатации в реках и прибрежных водах морей в разных погодных условиях. Корпус судна изготовлен из усиленного алюминия. Конструкция палубы дополнена прочным пластиком. Модель компактная, вмещает 3 пассажиров, в длину достигает 3,5 м, в ширину — 1,3 м. Грузоподъемность судна составляет 350 кг, толщина бортов и днища — 1,5 мм, транца — 3 мм. Разрешенная мощность двигателя достигает 15 л.с. Конструкция прошла европейскую сертификацию (СЕ).
Модель Finval 440 входит в перечень легких лодок, подходит для крупных водоемов, оснащается двигателем на 20−50 л.с. Грузоподъемность лодки составляет 400 кг, толщина бортов — 2 мм, днища — 3 мм. Судно обладает средними габаритами, в длину достигает более 4 м, в ширину — 1,7 м. Элементы судна соединены сварочным методом. Конструкция оснащена двухуровневой палубой, рулевым управлением, топливным фильтром, блоком переключателей и разъемом для подключения приборов на 12 В.
Судно марки Stareсraft — прочное, устойчивое, с большой грузоподъемностью, предназначено для быстроходных рек. В создании конструкции использован сплав 5052Н34. Модель отличается долговечностью, универсальностью, устойчивостью на воде.
Модель UMS-600 Cruiser крупногабаритная, в длину судно достигает 6,5 м, в ширину — 2,3 м, высота бортов — 0,7 м. Грузоподъемность судна составляет 640 кг, пассажировместимость — 8 человек. Судно оснащается двигателем мощностью 170 л.с., максимальная скорость лодки — 90 км/ч. Корпус изготовлен из сплавов алюминия марки АМг5м. Модель оснащена леерным оборудованием, электрической панелью, топливным баком, рулевым управлением, кормовым трапом, ремкомплектом.
Лучшая алюминиевая лодка для рыбалки UMS — 450 DC AL вмещает до 4 пассажиров, имеет грузоподъемность 400 кг. Модель от американского производителя предназначена для разных видов рыбной ловли, оснащена специализированным оборудованием. Конструкция корпуса прочная, днище усиленное. Скорость судна достигает 80 км/ч.
Отлично подойдут для рыбалки российские алюминиевые лодки от производителей:
Также на рынке лодок из сплавов алюминия и магния представлены иностранные производители (Lund, LAKER, RusBoat ).
Создание основной обшивки
Основная (главная) обшивка важна для лодки, так как она обеспечит ей устойчивость на воде, а также не даст тонуть. Для создания такого слоя нужно взять лист пенопласта толщиной от 5 до 10 сантиметров, эпоксидный клей, а также нож для нарезания пенополистирола, приборы для осуществления замеров.
На листки пенопласта наносятся все замеры площади каркаса лодки. Затем они делятся на отдельные элементы, которые после будут совмещаться друг с другом. Так как пенопласт запрещено самостоятельно сгибать, то угловые соединения должны осуществляться из трех элементов. Чтобы установить пенопласт на каркас, можно применить эпоксидный клей, с помощью которого склеивают листы, а также гвозди с широкими шляпами из металлической пластины.
Из какого дерева лучше всего делать лодку для рыбалки на озере, чтобы сэкономить трудозатраты и деньги
В своей многолетней практике я сталкивался с тремя видами конструкций, выполненных из:
- сосны;
- осины;
- ели.
Охарактеризую их с практической точки зрения.
Сосна наиболее доступна. Доски из нее пилят практически на любой пилораме постоянно, достать и купить их не сложно. Они широко используются в строительстве. Это ее основное преимущество.
Недостаток заключается в том, что сосновые детали требуют специальной обработки от гниения, но даже в этом случае при постоянном контакте с водой их не удается эксплуатировать более пяти лет. Они гниют и разваливаются.
Личные наблюдения об осиновой лодке
Этот материал позволяет изготавливать самые легкие, элитные плоскодонки. Они красиво смотрятся, удобны в управлении. Толстые деревья из осины не так уж сложно найти в лесу, да и на пилорамах такие бревна также встречаются.
За все время я наблюдал только две таких лодки на нашем озере. Первая проплавала около месяца, а однажды утром ее хозяин нашел только обрезанный замок…
Вторая плоскодонка из осины появилась через несколько лет, но, зимой, когда она лежала на берегу, ее дно оказалось пробитым.
Плоскодонка из еловых досок
Древесина елки лучше сосны противостоит воздействую постоянной сырости, она дольше сохраняется при надлежащей подготовке и уходе.
Для изготовления плоскодонки рекомендую выбирать толстый здоровый ствол, согласовывать работы с лесничеством и распиливать на пилораме доски на всю его ширину. Обрезкой кромок лучше заниматься самостоятельно: это позволит увеличить высоту бортов, сэкономить материал.
Нижняя часть елового комля хорошо подойдет для изготовления кормы и носа. Из верхушки или средней части напилите на пилораме бруски 5 на 5 см. Они потребуются для изготовления шпангоутов.
Ель — оптимальная древесина для изготовления плоскодонки в нашей местности.
Вы можете выбрать любое другое дерево, которое для вас более доступно. Все, что написано ниже, подходит для любой породы.
Преимущества сборки каноэ из пенопласта
Любой любитель рыбной ловли и отдыха на воде желает иметь собственную лодку, но не всегда может ее приобрести. Отличный выход из положения в данном случае – самостоятельно собрать каноэ из пенопласта, являющимся недорогим, легким в обработке материалом. В итоге получаются удобные маломерные суда, обладающие небольшим весом и способные свободно миновать узкие, заболоченные, заросшие камышом места и мелководье. Их можно довозить до берега на легковых автомобилях и спокойно переносить по суше на руках.
Пенопласт представляет собой застывшую вспененную массу, в состав которой входят полимеры. Воздух, находящийся между частицами материала, делает его непотопляемым. Это обеспечивает высокую плавучесть моделей. Пенопласт имеет хорошие теплоизоляционные свойства, что делает лодку универсальной, пригодной для использования в холодную погоду. Он отлично склеивается, однако при нагрузках может разрушиться, поэтому корпус самодельного каноэ должен иметь двойную обшивку из стеклоткани.
Установка дна
Изготовить дно можно из жести, влагостойкой фанеры или из досок. Сделать лодку с жестяным или фанерным дном проще, к тому же она будет значительно легче. Итак, вам понадобится вырезать из листа фанеры или жести дно подходящих размеров. Хорошо промажьте нижние части бортов герметиком и посадите днище на саморезы или гвозди. При изготовлении днища из жести зашейте внутреннюю часть деревянными рейками. Делать это, конечно, необязательно, но стоять ногами на деревянном настиле удобней и приятней, чем на жестяном полу. Если вы делаете лодку-плоскодонку, то работа практически завершена, для других моделей понадобится установить киль.

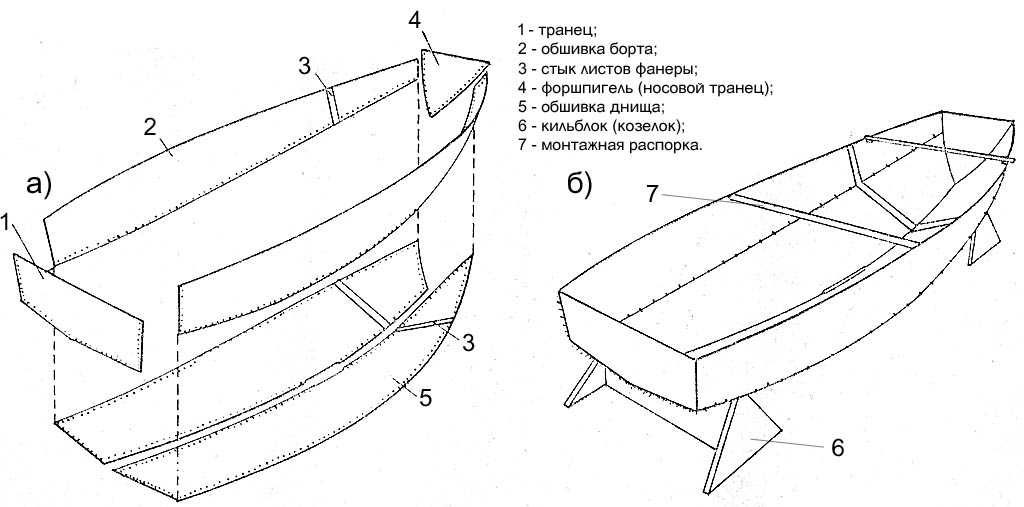

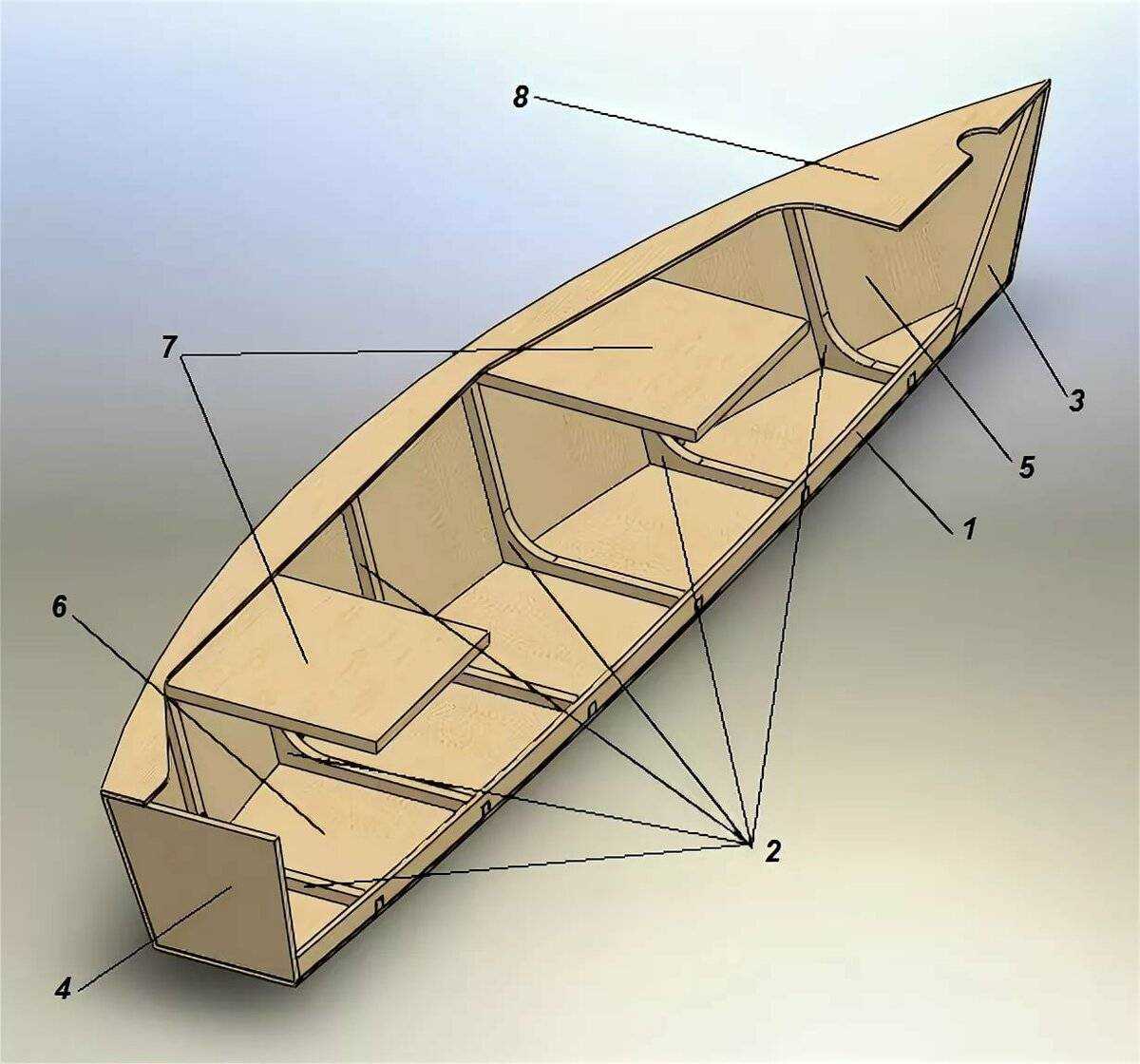

Собираем лодку
Настал долгожданный момент, когда самодельная лодка может начать обретать свою форму. Начал собирать корпус. Одному этот процесс конечно не осилить. Брательник был призван на помощь. Сборка днища не вызвала ни малейшего вопроса — все собралось, скрутилось и разложилось на ура!
Рис. 7. Днище и транец. Все собралось как надо.
А вот с бортами пришлось помучиться. Одновременно оба борта ставить не получилось — очень большие детали — удержать невозможно. Стали делать по одному борту. Начали с носа. К корме получили несхождение 8 мм — ну все думаю ж..-па! Приплыли! Детали либо неправильно вырезаны, либо неправильно спроектированы! Но братик мой человек более спокойный, предложил второй борт попытаться поставить от кормы. Попробовали — все встало миллиметр в миллиметр! Так думаю, стало быть ошибка не в деталях и чертежах, а кривых рученках! Первый борт сняли и быстренько его переустановили. Все встало!
Рис. 8. Брат Михаил прилаживает первый, не правильно вставший борт.
Красота! Когда корпус был собран, пришло понимание того, что лодка получилась большая. Тут же начали одолевать сомнения правильности выбранных размерений, не очень ли большой кораблик решил построить? Но делать нечего, кроме как делать дальше. Жена приехала, посмотрела, прикинула, где они с сыном усядутся в лодке, и сказала, что ей нравится! Стало быть, теперь просто обязан довести дело до конца!
Рис. 9. Все собрано пока только на скрутках, на шпангоутах видны струбцины.
Рис. 10. Вместо шпангоута вставлены рейки для придания правильного развала бортов.
Для прикидки вставил центральный шпангоут (рис. 9) — встал на место как будто тут и стоял. Это придало сил и уверенности. Теперь надо сделать галтели по всем швам, как советуют более опытные товарищи. Для понятия того, как все мешать — я имею в виду, эпоксидку и аэросил, пришлось сделать небольшой уголок из фанеры. Подготовил специальную баночку, налил эпокисдки, отвердителя и сыпанул аэросила. Ё-моё, кто ж знал, что этот аэросил бултыхается, как водичка, а по весу в десятки раз легче! Короче мешал я все это дело минут сорок — задолбался. Вмешать аэросил в эпоксидку оказалось делом муторным.;
Рис. 11. Вот такой образец, вот такая галтель. Зажигалка для оценки размера.
Но в итоге все перемешалось и экспериментальный образец был прошит и склеен. Конструкция получилась достаточно крепкая — сломали только ударом гантели. Уверенность в том, что все возможно еще больше усилилась. В дальнейшем для перемешивания эпоксидки и аэросила была применена приспособа из бутылки из-под воды и миксера. После промазки всех швов корпус стал несколько жестче, но все равно оставался подвижным.
Рис. 12. Вот такая приспособа сильно экономит время при перемешивании эпоксидной смолы и аэросила.
Рис. 13. Смесь напоминает по консистенции м-м-м… наверное деревенскую сметану, т.е. густую сметану.
Рис. 14. На правой фотографии видна разметка для установки стрингеров.
Можно ли сделать лодку своими руками
При необходимости можно изготовить алюминиевое судно самостоятельно. Работы рекомендуется проводить в гаражном блоке. На выборе инструментов и материалов сказывается метод сборки.
- дрель с насадками для металла;
- листогибочный аппарат;
- молоток;
- прибор для резки металла;
- сварочный аппарат
- алюминиевые листы;
- крепления (заклепки, скобы);
- герметик;
- краска.
https://youtube.com/watch?v=5gajZ34b3CQ
После нарезания элементов металлическим (железным) инструментом по лекалам высверливаются отверстия. Конструкция поэтапно собирается, скрепляется. Места соединений промазываются герметиком. После высыхания составов лодка окрашивается в несколько слоев специальной водоотталкивающей краской.
Плот своими руками: 10 чертежей лучших моделей
Любой сможет придумать свою модель плота, сделав своими руками. Материалов для их постройки много, но обычно их делают из:
- дерева;
- бревен;
- пластиковых бутылок и канистр;
- бочек;
- пенопласта;
- камер;
Каждый плот, особенный для конструктора. Модели плотов можно не придумывать, а взять чертежи из интернета, можно разве что добавить свои детали. В топ десять чертежей лучших моделей вошли как относительно простые, так и сложные модели плотов.
Для постройки понадобятся: топор, нож.
На безрыбье и камыш как древесина. Всё что понадобится: камыш, пара палок и верёвка, либо её заменитель.
Чем не просто? Доски, бутылки и вперёд, на абордаж.
Четыре бочки, разобранный местный пирс, верёвка – плот готов. До свидания Земля.
Придётся приложить массу усилий, но за то какой результат!
Профессиональные плоты спасателей МЧС.
Такой плот выдержит до 5 человек, средней комплектности. Ну и пару ящиков 40 градусного топлива.
Все люди, старше 30 лет слышали о Томе Сойере. Это тот самый плот.
Парусный плот «Юкагир», чем не сказка?
Плот, построенный на камерах. Такому «эсминцу» позавидовала бы «Черная Жемчужина».
Читать полностью (ссылка)
Самодельные лодки из пенопласта: чертежи
В интернете вы можете найти очень много различных моделей и чертежей Перед тем, как делать лодку из пенопласта, необходимо составить ее проект. Для этого необходимо начертить все составляющие будущей конструкции с точными размерами и формой. Обычно длина лодки составляет 2,6 м, а ширина по днищу – 0,78 м. Самой трудной частью при проектировании является создание корпуса из деталей, которые не гнутся.
Чтобы качество изготовленного судна соответствовало проекту, необходимо учитывать правила расположения теоретических линий: это линии поверхности внешней обшивки, внутреннего настила палубы, кормовой и носовой кромки шпангоутов, а также линии кромки карленгсов и стрингеров. Более подробно проектирование судна и сборку чертежа можно посмотреть на видео.
Теперь на радиоуправляемую модель катера Schnellboot S100 надо изготовить рули. На эту модель их надо сделать 3 штуки. По правилам рули и винты можно сделать несколько больших размеров. Если центральный руль вполне достаточной площади, то боковые рули маловаты. Перо имеют форму трапеции, поэтому, сначала из бумаги, сделаем выкройку.
За основу можно взять рули из набора и немного увеличить площадь. После примерки выкроек перенесем их на материал, из которого будем делать детали. Здесь лучше применить нержавеющий и хорошо паяющийся металл. Для этих целей я использую листовую латунь толщиной 0,2-0,3 мм. Баллер делаем из велосипедной спицы, ее диаметр 2мм. Одни конец, на длину пера, плющится и обтачивается на электроточиле. Вот такие получились детали, приготовленные к пайке.
Устанавливаем баллер по месту оси вращения и хорошо припаиваем его мощным паяльником к одной из стенок пера. Затем сгибаем перо и запаиваем заднюю кромку, после, припаиваем торцы.
Вот такие получились необработанные детали.
Теперь их надо обработать и придать рулям нужную форму.
В конечном итоге получаются вот такие рули

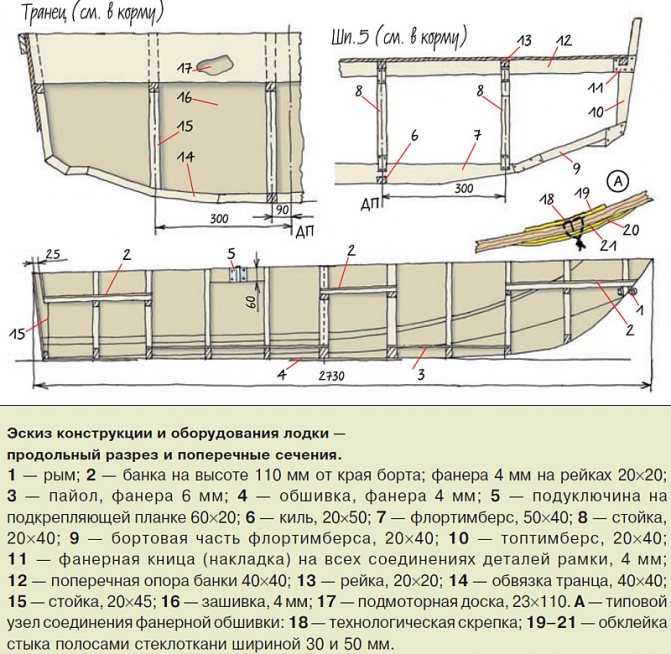

Отделка внутренней части корпуса лодки и изготовление весел
Внутреннюю часть лодки нужно также прогрунтовать горячей олифой, после чего окрасить. Учитывая то, что под слоем краски будут находиться парусиновые полосы, прикрывшие собой обшивочные бортовые и кормовые швы, лучше нанести три-четыре слоя краски.
После отделки верхней и внутренней частей корпуса нужно прикрепить шурупами по два бруска к верхним внутренним сторонам шпангоутов. На каждые две пары следует уложить на саморезах две широкие баночные доски для сидения гребца и пассажира. Их тоже нужно будет прогрунтовать и покрыть бесцветным лаком.
Теперь самое время изготовить весла для уже практически готовой лодки. Делать их нужно из обточенных на токарном станке брусков длиной 1,5-2 метра.
Важно, чтобы они умещались на днище лодки, если она будет двигаться по воде при помощи подвесного мотора. В прорези, сделанные циркулярной пилой, нужно будет вставить плоские прямоугольные лопасти – по одной на каждое из двух весел
В случае если мотор откажет, весла «спасут положение» и рыбалка успешно продолжится.
Завершающим элементом отделки корпуса самодельной деревянной лодки может стать нанесение краской букв названия на борта.
Изготовленная своими руками лодка из дерева станет прекрасным подспорьем любому отдыху на воде!

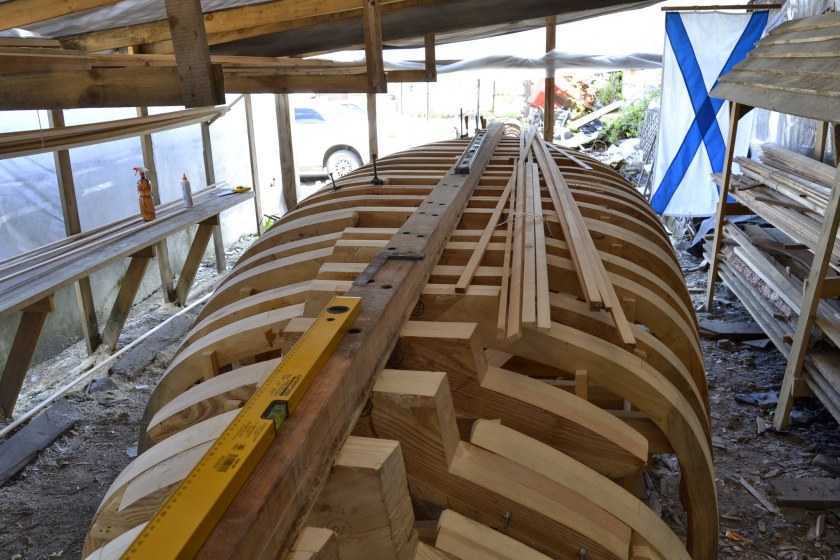

Покупка лодки – дело достаточно затратное. Именно поэтому многие задаются вопросом о том, как сделать самостоятельно свое маленькое и надежное судно. Процесс создания лодки не такой уж сложный, как может показаться на первый взгляд. Тем не менее он достаточно кропотлив и требует большого внимания к деталям.
Первым и самым важным этапом является определение, из чего будет сделано судно. Вариантов не так много, давайте их рассмотрим:
- Ткань на основе резины. Конечный итог – надувная лодка.
- Пластик.
- Сталь.
- Дерево.
- Фанера.
Каждый из вариантов имеет свои достоинства и недостатки, которые сразу бросаются в глаза. Но сейчас речь пойдет о лодке, сделанной из дерева.
Определившись с материалом можно переходить к следующим стадиям планирования и подготовки.
Водомет и поворотный механизм
При проектировании своего прикормочного кораблика я одновременно соотносил размер гребного винта, баллона для водомета и поворотного механизма. В результате перебора множества вариантов, остановил свой выбор на баллоне от дезодоранта. Внешний диаметр баллона составляет около 42 мм., что на 4 мм больше окружности винта, и на 3 мм. меньше диаметра поворотного механизма, который будет описан ниже.
После 153-х замеров я дрожащими руками вырезал отверстие в только что законченном корпусе своего кораблика.
Водомет вклеил на горячий клей. Сделал выемку для забора воды. Решил добавить кусочек алюминиевой перфорации для дополнительной жесткости баллона, так как метал в нем совсем тонкий и легко прогибался при небольших усилиях.
Далее я прикрепил к корпусу прикормочного кораблика крепление двигателя. Делал это таким образом: на дейдвуд прикрепил винт и жесткую муфту. К муфте – мотор, зафиксированный в креплении. После этого я выставил кораблик в таком положении, чтоб дейдвуд занял максимально вертикальное положение, при этом мотор оказывается в свободном подвешивании.
Для «руля» в своем рыбацком корабле я использовал пластиковую баночку от корма для аквариумных рыб. Эта баночка, кстати, оказалась разделена перемычками на четыре части. Мне осталось все аккуратно вырезать и разметить для подсоединения к баллону водомета.
Рычаг для поворота сделан из стеклотекстолита толщиной 3 мм. Вырезал приблизительную форму, а потом вытесал напильником и наждачной бумагой выемку по форме баночки от корма.
Конец спицы загнул под углом 90 градусов и завел в сервопривод SG-90.
Пенополистирол и его свойства
Был куплен листовой пенопласт и, только появившаяся в продаже, строительная пена.Пенопласт был порезан на нужные куски, скручен шурупами и склеен пеной.Результат великолепен.
Лодка из пенопласта:
- абсолютно непотопляемая,
- очень мало весит,
- легка на вёслах.
- Длина лодки 260 см.
- Высота борта 34 см.
- Ширина 100 см.
- Толщина пенопласта: борт 50 мм. дно 70 мм.
В корме и в носу были прикручены шурупами доски. Они сгнили от старости.
Первым делом выделяют тепловые свойства пенопласта. Это отличный изоляционный материал, который применяется практически во всех сферах строительства как промышленных, так и гражданских сооружений.
Такие тепловые характеристики пенопласта позволяют значительно экономить электроэнергию, которая расходуется на обогрев помещения. Помимо этого, данный материал обладает еще и прекрасными звукоизолирующими свойствами.
Объясняется это, прежде всего, пористой структурой плит. Чем толще материал, тем лучше будет шумоизоляция.
Почему пенопласт
Пенопласт является отличным материалом для сборки лодки. Причина кроется в ключевых свойствах материала. Одним из них является небольшой вес. Лодка из пенопласта получается легкой, поэтому ее просто транспортировать без вспомогательных инструментов. Пенопласт обладает отрицательным водопоглощением, что позволяет ему находиться на поверхности воды длительное время без потери плавучести. Достигается эффект за счет газонаполненности материала. В процессе производства внутри пенопласта образуются герметичные поры, которые удерживают смесь определенной плотности. Еще одним положительным свойством пенопласта является простота его обработки. Форма листа может быть сформирована в зависимости от пожеланий.
Утеплитель является инертным к большинству веществ, поэтому он отлично взаимодействует с древесиной, стеклотканью и эпоксидной смолой. Благодаря этому сборку лодки из такого материала можно производить самостоятельно без посторонней помощи. Кроме того, пенопласт имеет невысокую стоимость, даже если его сравнивать с древесиной.
