Как сделать насос для воды своими руками. как сделать самодельный ручной насос для воды насос из пластиковых труб своими руками

Изготовление помпы

Существует вариант с приобретением подобного изделия, но водяная помпа для скважин может быть изготовлена и своими руками. Для ее изготовления нужно иметь следующие материалы и инструменты:

Чертеж изготовления помпы для воды.

Медные трубки.
Дрель.
Паяльник.
Проволока.
Тормозная камера.
Эпоксидный клей.
Автомобильная камера.
Шарики из металла.

Чтобы изготовить подобное устройство на воду, следует взять старую тормозную камеру, разобрать ее, после чего заглушить имеющиеся скважины. В верхней части элемента оставляется одно отверстие, необходимое для штока. Снизу камеры нужно проделать несколько отверстий, они понадобятся для клапанов. Затем требуется взять отрезок медной или латунной трубы

Важное уточнение: труба должна иметь толстые стенки. Необходимо выбрать металлический шарик, чтобы он немного превышал диаметр трубы

Трубку надо рассверлить. Для этого потребуются сверла, которые по размеру меньше шарика. Трубка рассверливается на полдлины.

Металлический шарик нужно поместить в отверстие, припаяв сверху кусок проволоки. При осуществлении давления отверстие будет открываться, а проволока не даст шарику выпасть. После этого нужно изготовить выпускной клапан. Он изготавливается по принципу, описанному ранее. Стоит заметить, что в этом случае необходимо между шариком и проволокой расположить пружину. Затем клапаны вставляются в отверстия, их фиксация осуществляется с помощью эпоксидного клея.

Из автомобильной камеры нужно вырезать круг, он будет равен диаметру тормозной камеры. Посередине делается отверстие, с обеих сторон приклеивается шайба. Затем нужно вставить в шайбы штырь, оснащенный резьбой, все это затягивается гайками. Круг нужно приклеить к нижней части тормозной камеры. Нижние и верхние части соединяются за счет пропуска штока сверху. Механический агрегат готов.

Мембранный насос

Для того чтобы сделать мембранный насос своими руками, нужно сначала разобрать подобный вышедший из строя агрегат и посмотреть, как он устроен. Устройство включает в себя:

два отсека, расположенных друг против друга;
высокопрочную мембрану;
распределитель.

В процессе функционирования устройства один отсек заполняется воздухом, другой – водой. В результате вытеснения вода начинает перемещаться по камерам. При изменении положения мембраны за счёт срабатывания клапанов она выводится по трубам.

Разобрать мембранный насос с пневмоприводом, имеющий компактные размеры и малый вес, можно за три минуты. При этом понадобится всего два ключа. Итак, поочередно:

вынимается шток с приводным валом из самого центра насоса;
снимается мембрана;
снимаются клапаны, которые предотвращают обратное всасывание перекачиваемой среды.

Регулирующие и запорные клапаны – необходимые элементы в каждой водяной системе, их предназначение – регулировать поток воды.

Работа мембранного насоса

Изучив внутренний состав, можно приступать к самостоятельной сборке устройства.

Для информации. Области применения диафрагменных насосов самые различные: химическая, нефтяная, лакокрасочная, пищевая промышленность. Основными преимуществами являются: отсутствие поршня, нет необходимости в прокладках, неспособность искрить. Принцип действия основан на законах гидравлики и пневматики.

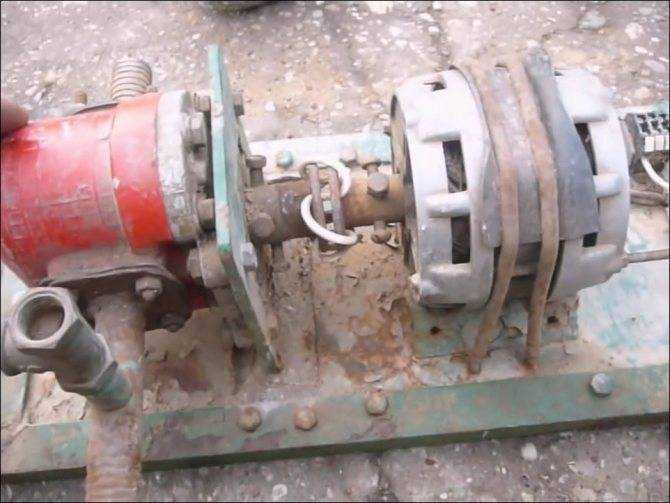

Самодельный водяной насос из маслонасоса

При переезде из города в деревню сталкиваешься с вопросом полива огорода и водоснабжения дома. Тот, кто бесперебойно пользовался погружными насосами, прекрасно знает, насколько надежны разнообразные «Ручейки», «Роднички», «Гномы». Большинство вибрационных устройств не выдерживает и одного сезона активной работы, часто ломаясь уже через месяц после покупки. А пить хочется каждый день, и поливать огород тоже нужно, поэтому желательно иметь запасной насос на случай аварии. Конечно, можно держать в запасе отремонтированный водяной насос, который ранее отказал, и ему пришлось искать замену. А также вполне реально сделать водоперекачивающий агрегат своими руками.

Для того чтоб собрать самодельный водяной насос понадобиться:

небольшой электрический двигатель, мощностью максимум до 1,5 кВт;
электрический кабель или удлинитель;
водяная помпа или маслонасос;
систему передачи в виде ремня и шкивов или пальцев и полумуфт;
резиновые шланги или трубы.
стальная или деревянная тяжёлая основа.

Сборка насоса

Насосы шестеренные НШ32У-3 служат для нагнетания масла в гидросистемах многих машин:

тракторы ЮМЗ, ХТЗ, МТЗ, ДТ;
комбайны НИВА, Сибиряк, Кедр, Енисей;
грузовые автомобили ЗИЛ, ГАЗ, ФАЗ, КрАЗ, МоАЗ;
автосамосвалы КамАЗ, БелАЗ, МАЗ;
экскаваторы;
автогрейдеры;
погрузчики;
сельскохозяйственные машины;
автопогрузчики.

Устройства НШ производятся с правым и левым вращением ведущего вала, но для установки на самодельную насосную станцию это их различие не имеет никакого значения, главное — правильно подсоединить всасывающий шланг к отверстию с надписью «Вход», а выпускной к выходу.

Характеристики маслонасоса НШ32У-3:

Рабочий объём — 32 см куб.
Давление номинальное на выходе — 16 МПа.
Давление максимальное на выходе — 21 МПа.
Частота вращения номинальная — 2400 об. в мин.
Частота вращения максимальная — 3600 об. в мин.
Частота вращения минимальная — 960 об. в мин.
Номинальная подача — 71,5 литра в мин.

Можно предложить использовать взамен устройства НШ силовую установку гидроусилителя руля грузовика КрАЗ со схожими характеристиками. Этот насос также имеет шестеренное устройство.

Для самодельного водяного насоса пригодится электродвигатель от старой стиральной машинки мощностью 200–300 Вт. Старая «помощница» уже не может конкурировать с современными программируемыми аппаратами, а вот её электромотор и помпа ещё долго могут послужить.

Очень удобно, что большинство электродвигателей со стиралок можно подключить напрямую к сети 220 В без доработок, ведь у них имеются пусковые обмотки. Не забудьте только о надёжном заземлении металлического корпуса самого электромотора, он же работает рядом с водой. Обязательно подключайте любую самоделку к сети только через предохранители или автомат защиты.

Маслонасос отлично работает с водой! Не нужно заполнять заборный шланг водой, так как перекачивающие шестерни обеспечивают отличное всасывание с глубины 4 метра, производительность при этом — 2–2,5 м куб. в час. Заливная горловина на впускном патрубке совершенно бесполезна.

После работы насос рекомендуется просушить, чтобы шестерни не ржавели. Достаточно лишь 15–20 минут погонять его без воды на холостом ходе — на этом просушка и заканчивается.

Доработки самодельного насоса

Часто мощности самодельного насоса бывает недостаточной, и он не может поднять воду со скважины или глубокого колодца. Тогда можно решить проблему, воспользовавшись одним из способов увеличения напора на всасе:

Опустить насос как можно ближе к воде.
Провести с выпускного патрубка линию рециркуляции, и потоком с неё увеличить напор на всасе.

Компрессором поднять давление воздуха в заранее герметизированной скважине.
Подключить ещё один слабенький насос в тандем.

А что если отключат электричество? Тогда не мешало бы приспособить к самодельному насосу бензиновый двигатель от мотокосы, бензопилы или мопеда.

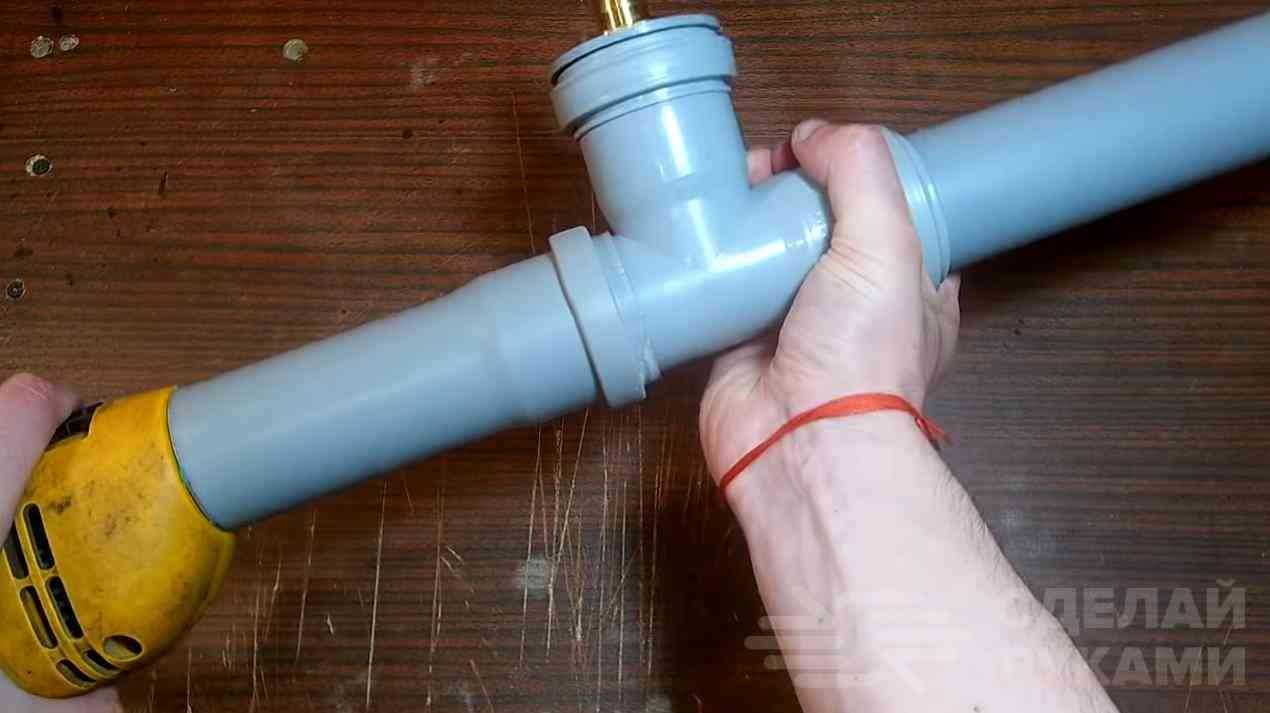

Ручная помпа с боковым изливом

Для изготовления потребуется:

2 трубы: пластиковая 50 мм и полипропиленовая 24-миллиметрового сечения;
полимерная муфта 50 мм;
2 ПВХ-заглушки диаметром 50 мм;
ППР-отвод 24 мм;
круглая резиновая прокладка d 50 мм толщиной 4 мм;
винтовой хомут для стяжки;
15-миллиметровый обратный клапан;
накидная гайка размером 15 мм;
заклепка;
тройник из поливинилхлорида сечением 50 мм с отводом 350;
использованный баллон из-под силикона.

По периметру заглушки прорезают несколько дырок d 5-6 мм. По центру ПВХ-изделия сверлом делают отверстие с диаметром, соответствующим размеру заклепки.

Внутренняя поверхность прикрывается резиновой прокладкой. Необходимо следить, чтобы перегородка накрыла всю просверленную перфорацию, не затираясь о стенки пластиковой заглушки. Для надежности конструкции выполняют стяжку по центру. Допускается использовать заклепку или пару винт-гайка.

При изготовлении помповой гильзы ПВХ-труба обрезается с узкой стороны на длину, соответствующую глубине погружения насоса. В раструб помещается подготовленный клапан. Надежность фиксации обеспечивается креплением с помощью саморезов.

Согласно диаметру полипропиленового трубного изделия, в пластиковой заглушке просверливают отверстие сечением 25 мм. Элемент размещают на противоположном конце канализационной трубы.

Помпа ручная.

Стараясь не нарушить жесткость конструкции, в штоке формируют несколько больших дырок. В верхнюю часть гильзы помещают тройник с отводом.

Движение поршня в верхнем направлении способствует вытеснению жидкости. Через отверстия вода подается в боковой излив.

Для следующего этапа понадобится использованная тара из-под силикона.

Пустой баллончик с обрезанным носиком предварительно разогревают до высокой температуры, вставляют во внутреннюю полость пластиковой гильзы, насаживая на клапан.

Сборка поршня завершается обрезанием излишней части баллона. В качестве крепежного элемента используется накидная гайка.

Для изготовления штока самодельного насоса с боковым изливом рекомендуется применять 24-миллиметровую полипропиленовую трубу, на 60 см превышающую длину гильзы. В разогретый конец изделия вставляется обратный клапан. Не дожидаясь полного остывания конструкции, выполняют фиксацию винтовым хомутом.

Заключительным этапом считается сборка помпового устройства. В ПВХ-корпус вставляется шток насосного агрегата, с помощью муфтового фитинга закрепляется опора скольжения, представленная заглушкой. Тройник, расположенный внутри гильзы, позволяет поршню направлять воду через отверстия в ППР-трубе в специальный отвод. После подсоединения шланга появляется возможность использовать ручной насос для перекачки жидкости.

Как сделать ручной водяной насос своими руками — инструкция и видео

Наверное, вопрос об изготовлении своими руками ручного насоса наиболее актуален для дачников – огородников. В наше время производители, а, в свою очередь, и торговая сеть, предлагают широкий ассортимент различных водяных насосов. Они различаются и по мощности, и по типу, и по стоимости. Но подавляющее большинство из них являются электрическими.

Однако многие дачники нередко сталкиваются с такой проблемой, как отсутствие электроснабжения или всего дачного массива, или отдельного квартала. Как бы то ни было, а иметь резервную «установку» для перекачивания воды всегда нужно. Растения ждать не любят. Им не объяснишь, почему земля трескается и кто виноват, что нет воды. Поэтому лучше всегда иметь под рукой ручной водяной насос, но вот в чем проблема — в продаже их найти практически невозможно.

Принцип действия и устройство водяного насоса

На практике ручные водяные насосы изготавливаются поршневого типа. Чтобы правильно сделать такой насос, нужно ясно понимать, как он работает. А работает он очень просто — в цилиндре двигается поршень, который выталкивает из него воздух. Создается разрежение, и поступает (засасывается) вода. Поршень идет в обратную сторону, а вслед за ним поднимается водяной столб, который находит выход в выпускной трубе. Ничего сложного.

Как человек работает рукой, так и льется вода: или быстрее, или медленнее. Конечно, много воды таким насосом не накачаешь (разве что придется делать перерыв), но выручит он всегда. Если вода залегает на глубине даже более 8 м, то такой насос вполне обеспечит водой. Только нужно знать отличия обычного насоса и глубинного.

Насос для глубины не более 8 м

Корпусом такого насоса служит металлический цилиндр. Внутри него и двигается поршень, который тягой соединен с ручкой «качка». В качестве такого цилиндра (корпуса насоса) можно приспособить кусок трубы, гильзу от дизельного двигателя, корпус гидроцилиндра. Подобрать несложно, если понимаешь, что должно получиться. Поршень изготавливается из различного материала (металл, дерево, пластик) – здесь каждый делает, как ему удобнее. Он должен быть уплотнен резиновым кольцом. Каждый в детстве хоть раз да разбирал ручной насос для подкачки велосипедной камеры, так что сравнение очень даже близкое.

Нужно понимать, что производительность насоса в первую очередь зависит от клапанов – перепускного и обратного. Клапана – это отверстия в нижней крышке цилиндра и в корпусе поршня. Когда поршень движется к нижней точке, вода через клапан проходит в пространство над поршнем. При движении поршня вверх он вытесняет эту воду в выпускную трубу. Она должна быть или металлической, или с армированием. Нельзя использовать чисто резиновый шланг, так как он будет реагировать на изменение давления внутри цилиндра и постоянно сжиматься.

Глубинный вариант насоса

Он применяется, если вода залегает на глубине более 8 – 10 м. По своей конструкции такой насос полностью повторяет описанный выше, однако имеются и некоторые отличия. Шток поршня «ходит» в самой выпускной трубе, а она располагается не сбоку цилиндра (в верхней части), а на его верхней крышке. Ввиду того, что шток поршня имеет увеличенную длину, его лучше изготовить из менее тяжелого, но надежного материала. Можно, например, использовать дюралевые трубы.

Клапан для насоса

Отдельный разговор о клапанах. Как вариант – изготовить мембранные клапана из достаточно прочной (но не слишком толстой) резины. Кусок такой резины крепится на отверстие клапана. Можно применить клепку, можно винтики – гаечки. Смысл работы клапана в том, что когда на резину давит вода, резина приподнимается и впускает воду. Нет давления, и отверстие перекрыто — действует такой механизм, как ниппель. Хотя есть и другие модели клапанов. Кто заинтересуется, может найти необходимую информацию в предлагаемом видео:

1 Эксплуатационные особенности ручных насосов

Водяной ручной насос для скважины – это специальное устройство для перекачивания жидкости на поверхность под давлением. Оборудование такого образца приводится в действие усилиями человека посредством нажатия на специальный рычажный механизм.

Эксплуатация ручных установок требует применения физической силы, поэтому их рационально использовать на участках с малой потребностью в воде.

Конечно, скорость работы и объемы поднятия жидкости насосом несравнима с автоматическими системами, но отсутствие бесперебойного источника электроэнергии вынуждает дачников все чаще внедрять именно этот формат устройств.

1.1 Преимущества и недостатки

Ручной способ поднятия воды из скважины имеет ряд преимуществ и недостатков. К положительным моментам можно отнести:

Простота оборудования стала причиной его быстрого монтажа.
Установка системы возможна практически в любых условиях.
Экономия ресурсов – насос приводится в действие человеческими усилиями, не требуя подключения к электросети.
Устройство состоит из унифицированных узлов и частей, которые при необходимости подлежат замене – эта особенность позволяет максимально продлить срок службы установки.
Ручной насос стоит гораздо дешевле своих аналогов.
Вы экономите средства на введении оборудования в эксплуатацию, ведь процесс настолько прост, что не требует привлечения специалиста.

Ручной насос для скважины в металлическом корпусе

Недостатки использования ручного насоса исходят из особенностей его конструкции:

Потребность в приложении физической силы – перекачивание воды происходит только с нажатием на рычажный механизм.
Низкая производительность – насос показывает скромные результаты по объемам подачи жидкости в сравнении с автоматическими системами.

Несмотря на некоторые отрицательные моменты, ручные насосы для скважин пользуются высоким спросом, ведь порой это единственный способ обеспечить водоснабжение.

1.2 Классификация ручных насосов

Насосы для выкачки воды из абиссинской или другой скважины выполняют одинаковую функцию, но при этом их устройство и принцип действия несколько отличаются между собой. В зависимости от указанных критериев оборудование с ручным механизмом классифицируют на две категории:

поршневые насосы;
штанговые насосы.

Ручные поршневые насосы используются в тех случаях, когда вода на участке расположена на небольшой глубине – до 10 м.

Такое нехитрое приспособление не составит труда соорудить своими руками и монтировать на дачном участке.

Ручной насос для скважины на участке

Глубинный штанговый насос ручного воздействия представляет собой более сложный механизм, который предназначен для откачки воды с абиссинской скважины или любой другой глубиной 10-30 м. Его конструкция состоит из цилиндра, поршня и очень длинного штока, который под действием рычага запускает всю систему. Штанговый насос располагается непосредственно в скважине, при этом его шток погружается в водный слой на глубину около 1 м.

Чтобы разобраться, какой тип изделия подойдет непосредственно к вашим условиям эксплуатации, вам придется изучить основные критерии выбора оборудования.

Технические особенности

В ландшафтном дизайне для украшения участка применяют точечные элементы, акцентирующие внимание. Водяные декоративные комплексы органично вписываются в оформление внутреннего дворика или зоны отдыха

«Оживить» композицию помогают насосы. Они обеспечивают постоянное течение жидкости из водоёма в напорные форсунки фонтана либо на верхнюю площадку каскадного водопада. В аквасистемах применяют два типа нагнетателей: погружные и поверхностные. Первые размещают непосредственно в перекачиваемой жидкости, а вторые – в сухих приямках, расположенных за пределами резервуара.

Принцип действия насоса заключается в создании разряжения во всасывающем трубопроводе и нагнетании жидкости в напорный патрубок. Движение воды обеспечивает рабочий орган нагнетателя – колесо или мембрана. В первом случае течение образуется за счёт вращения крыльчатки. Мембранные устройства перекачивают жидкость по принципу поршневого механизма, приводящегося в движение кривошипно-шатунной группой.

Погружной насос эксплуатируют под водой, использовать его на поверхности не получится. Если его планируют установить в открытом пруду, для размещения агрегата подготавливают углублённый приямок. В нём будут скапливаться грязь с илом. В любом случае подобрать фонтанный насос для открытого водоёма нужно со встроенным фильтром. Последний предотвратит попадание абразивных частиц во внутренние полости агрегата и повреждение движущихся деталей.

Нагнетатель периодически поднимают, чтобы определить степень износа деталей и рабочих поверхностей. Плановые осмотры совместно с текущим ремонтом позволят своевременно устранить повреждения. Ревизия продлевает срок эксплуатации оборудования. Если на деталях нет повреждений, всё собирают в обратной последовательности. Следующую ревизию проводят через 2-3 срока, прошедшего после первого погружения. Если некоторые детали сильно повреждены, их меняют на запчасти к насосам фирм Lifetech или Jebao (Китай). После ремонта оборудование оснащают дополнительным фильтром, чтобы предотвратить поломки в дальнейшем.

К сведению!Зимой главное не допустить заледенение насоса и его вспомогательных частей. Лучше перед первыми морозами достать агрегат из искусственного пруда, просушить его, убрать в сухое отапливаемое помещение.

Основной минус применения донных моделей – необходимость поднимать их из воды для обслуживания и ремонта. Достоинства этого класса:

Бесшумность. Погруженный в воду электронасос не слышно – жидкость поглощает звуки работы нагнетателя.
Экономичность. Потребление электроэнергии у донных приборов ниже, чем у аналогичных по характеристикам поверхностных устройств.
Компактность и простота монтажа. Погружные насосы ввиду малых размеров легко разместить на дне ёмкости или пруда, подключение к электрической сети выполняют при помощи штепсельной вилки и розетки. Такие модели не нуждаются в подсоединении к водяной магистрали.
Низкая цена. Маломощные, недорогие модели на дачу можно приобрести в строительном магазине.

Поверхностные насосные агрегаты размещают вне водоёма, их оснащают всасывающим и напорным трубопроводом. Первый предназначен для забора жидкости из ёмкости. На этой линии устанавливают несколько фильтров, которые очищают воду от посторонних предметов. Напорный трубопровод подаёт жидкость на каскадные водопады или фонтанные насадки. Размещают помпу непосредственно около пруда в специальном приямке. Колодец оборудуют звукоизоляцией для снижения шума от работающего электромотора. Снаружи строение украшают диким камнем или деревянными панелями.

Для зимнего хранения поверхностные модели консервируют и убирают в тёплое место. Однако садовые ирригационные насосы Classic Promax Garden или другие подобные агрегаты, которые монтируют в утеплённых приямках, в демонтаже не нуждаются. Чтобы исключить замерзания, перед первыми морозами их продувают сжатым воздухом. Достоинства внешних насосных агрегатов:

Простота обслуживания. Выполнить ревизию или ремонт можно непосредственно на штатном месте работы.
Возможность подключения нескольких водоразборных точек. К напорной магистрали подсоединяют каскад фонтанов или водопадов.
Электробезопасность. Отдельная установка вне водоёма исключает необходимость дополнительной влагозащиты кабельного ввода.

Критерии выбора

Для многих основополагающий критерий выбора насосного оборудования — приемлемая стоимость. Но это неправильный подход, в момент приобретения ручного насоса важны следующие критерии:

Глубина скважины. Условно механические насосные станции делят на две большие группы: устройства, предназначенные для подъема жидкости с глубины до 30 метров, и механизмы, работающие на глубине до 6 метров.
Диаметр скважины. Специалисты настоятельно советуют делать скважину диаметром более 4 дюймов. Это позволит в будущем устанавливать любой насос.
Степень загрязнения и характер жидкости. Существуют модификации, предназначенные для работы с загрязненной и чистой водой, об этом можно узнать в прилагаемой документации.
Цели. Из-за технических ограничений не каждый механический насос удовлетворит все потребности владельца.
Время использования – этот момент важен, поскольку есть агрегаты, которые предназначены лишь для работы в теплый период. Если водоснабжение необходимо круглогодично, стоит приобрести более дорогостоящую модель.

Для некоторых людей играет роль привлекательность агрегата. Большинство корпусов изготовлены из чугуна и имеют хорошие внешние данные.

Водяной насос из компрессора

Эффективный насосный агрегат простейшей конструкции собирается из рабочего компрессора. Для самодельного устройства понадобится 2 трубопровода – для воздуха и воды.

Технология изготовления отличается простотой. Дачники, не знакомые со строительной профессией, способны самостоятельно справиться с работой.

В нижней части водяной трубы, расположенной на дне источника, формируется отверстие, размером превышающее диаметр воздуховода. Воздушный трубопровод вводится в образованную дыру, соединяется с компрессором.

Под воздействием давления атмосферных масс вода выталкивается из системы.

Принцип работы водяного насоса из компрессора.

Автоматические станции

Автономная станция перекачивает воду из любого доступного источника, насос гарантирует постоянное давление в водопроводной системе и транспортировку воды ко всей домашней сантехнике.

Как работает автономная водяная станция?

Помповая станция для частного дома состоит из

Насоса
Мембранного бака
Автоматики и группы контроля

Бесперебойная работы станции, зависит от постоянной подачи электроэнергии. Сам агрегат полностью автоматический и исключает стороннее вмешательство.

Станции с мембранным баком имеют цилиндрическую форму, он разделен на две части мембраной. Одна часть наполняется газом на заводе, в ней создается давление.

Когда автоматический насос включается, вода попадает в первую часть мембранного бака. По мере заполнения, мембрана растягивается, газ во второй емкости сжимается. Так образуется давление. Контроль за показателями давления осуществляется с помощью датчиков. Если давление достигает 2-4 атмосфер, система сигнализируют об отключении агрегата.

Когда водой не пользуются, давление в трубах стабильно и автономная система не работает. Если открыли кран, в него подается вода из первой части бака, по мере того, как в гидроаккумуляторе снижается уровень воды, а соответственно и давление (фиксируется низкий уровень давления), насос включается и заполняет мембранный бак и выравнивает давление.

Когда пользование жидкостью завершено, насос продолжает качать непродолжительное время, после происходит отключение.

Насосы для автономной системы имеют два вида конструкции

Вихревые. Создают минимальный шум, но доставить жидкость расположенную на глубине не способны.

Монтаж рекомендуется строго в помещении, высокая чувствительность к перепаду температуры. При переохлаждении возможен окончательный выход из рабочего состояния.

Центробежные. Шумные, но способны поднять жидкость находящуюся на большой глубине. Не устойчив к температурным изменениям. Установка в отдельном помещении.

Почти все автономные станции поступают в готовом виде (собранном) и оборудованы поверхностным видом насоса. Насос, мембранный бак и группу контроля монтируют к одной раме. Насос имеет трубопровод, что опускается в любой источник.

Плюсы

Возможность эксплуатации в узких скважинах (32мм)
Поднятие жидкости с 7-10 метров

Скважины обладающие большой глубиной требуют установки погружных насосов.

Как вариант допустима установка эжектора. Опустив его в источник с двумя подключенными шлангами. Само устройство останется на поверхности. Такой нюанс позволит доставить жидкость с 40-45 метровой глубины.

Виды приборов для перекачки воды

Одной физической силы, применяемой для подъема воды наверх, мало, так как процесс становится тяжелым и трудоемким. Поэтому человечеством давным-давно придумано множество устройств, облегчающих подъем жидкости из колодца или естественного водоема на поверхность.

Все приборы объединены общим принципом работы, в основе которого лежит взаимодействие системы клапанов.

Разновидностей ручных насосов очень много, но можно выделить четыре основные типа:

поршневые;
штоковые глубинные (разновидности поршневых);
крыльчатые;
мембранные.

Для изготовления в домашних условиях обычно выбирают первый вид, если нужно обслуживать колодец небольшой глубины (3-6 м), или второй, если необходимо поднимать воду из скважины с глубины 10-12 м.

Эти модели считаются максимально производительными, простыми в сборке и установке, надежными. Остальные имеют существенные недостатки, самым большим из которых считается недостаточная продуктивность.

Именно поршневые приборы заняли основную нишу среди заводского ручного оборудования, они популярны среди домашних умельцев.

Галерея изображений
Фото из

Элементом управления ручного устройства является длинная ручка, которая действует по принципу рычага. Она управляет штоком, который, в свою очередь, двигает вверх/вниз зафиксированный поршень, благодаря чему вода всасывается в трубу

Приборы, изготовленные в заводских условиях, состоят из чугунных или стальных элементов. Самостоятельная обработка чугуна практически невозможна, поэтому самоделки сваривают из стальных деталей и собирают из пластиковых труб

Вариантов подводки несколько, но самым популярным является монтаж трубы с обратным клапаном: одним концом она опущена в воду, другим присоединена к входному патрубку насоса. Выход жидкости осуществляется через другой патрубок, расположенный в верхней части

Корпус типового насоса имеет вертикальную форму. Его закрепляют или посадкой прямо на обсадную трубу, используя фланцевые/муфтовые соединения, или устанавливают на поверхности земли с помощью опорных профилей, замаскировав последние грунтом или декором

Принцип действия бытовой помпы

Материал изготовления поршневой модели

Способ соединения с источником воды

Как производится установка насоса

Преимущество поршневых насосов-колонок в простоте сборки и установки. Все детали, необходимые для изготовления корпуса и динамических частей, можно найти в хозяйстве или докупить.

А для соединения элементов в единое устройство обычно хватает домашнего инструмента: дрели, циркулярной пилы, ножовки, плоскогубцев, ключей. Сварочный аппарат при необходимости можно арендовать или взять на время у соседей.

Конструкция #4 – поршневой скважинный насос

Эта конструкция насоса подходит для скважин не более 8-ми метров. Принцип действия основан на разрежении, создаваемом поршнем внутри цилиндра. Полезная самоделка способна стать отличной альтернативой насосному оборудованию заводского производства, поможет решить проблемы добычи воды для обслуживания дачного участка.

В таких насосах верхняя крышка либо отсутствует, либо имеет щелевидное отверстие, так как шток жестко связан с ручкой

Необходимые материалы:

труба металлическая д.100мм., длина 1м.;
резина;
поршень;
два клапана.

Производительность насоса напрямую зависит от герметичности всей конструкции.

Шаг #1: Устройство гильзы агрегата

Для изготовления гильзы насоса необходимо обратить внимание на внутреннюю поверхность, она должна быть ровной и гладкой. Хорошим вариантом может стать гильза от двигателя грузового автомобиля. Снизу к гильзе нужно приварить стальное днище по диаметру оголовка скважины

В центре днища устанавливается либо лепестковый клапан, либо заводской

Снизу к гильзе нужно приварить стальное днище по диаметру оголовка скважины. В центре днища устанавливается либо лепестковый клапан, либо заводской.

Для верха гильзы изготавливается крышка, хотя эта деталь больше эстетическая, можно обойтись и без нее

Нужно обратить внимание на то, что отверстие для штока поршня делается щелевидным

Шаг #2: Сооружение поршня насоса

Для поршня необходимо взять 2 металлических диска. Между ними проложить не очень толстую резину 1см, немногим большего диаметра чем диски. Далее диски стягиваем болтами.

В результате резиновый диск зажмется и должен получиться сэндвич из металла и резины. Смысл в том, чтобы по краю поршня создать резиновый обод, который сформирует необходимое уплотнение поршень-гильза.

Осталось установить клапан и приварить ухо для штока.

Шаг #3. Изготовление лепесткового клапана из резины

Лепестковый клапан состоит из резинового диска не очень большой толщины. Размер диска должен быть больше впускных отверстий. По центу резины сверлится отверстие. Через это отверстие и прижимную шайбу резиновый диск крепится поверх впускных отверстий.

При засасывании края резины приподнимаются, и вода начнет поступать. При обратном ходе создается прижимное давление: резина надежно перекрывает впускные отверстия.

Шаг #4: Окончательная сборка и установка

Желательно на оголовке скважины и в днище гильзы насоса нарезать резьбу. Резьба позволит легко снимать насос для обслуживания и сделает установку герметичной.

Устанавливаем верхнюю крышку и крепим ручку к штоку. Для комфортной работы конец ручки можно обмотать изолентой или веревкой, прокладывая виток к витку.

Если насос не качает воду, необходимо устранить все неплотности, в том числе в соединении с оголовком скважины (+)

Ограничение по глубине скважины связано с теоретической невозможностью создать разряжение более 1 атмосферы. Если скважина глубже, придется модифицировать насос до глубинного.

Выводы

Обобщая все вышеописанное, можно сделать следующие выводы:

в домах постоянного проживания основным прибором для водоснабжения является электронасос, а ручной агрегат – резервный механизм;
если дачный домик вы посещаете только летом, а количество людей, которые там регулярно бывают не более трех, то с экономической точки зрения лучше установить ручную помпу, при этом электрическая модель сделает пребывание на даче более комфортным;
если загородный участок не электрифицирован, то оборудование ручного типа – идеальный вариант.

Для орошения нескольких грядок и пары клумб можно доставать воду из колодца ведрами. Однако для регулярного и полноценного полива огорода, теплицы и газонов, потребуется насос, для обслуживания которого необходима только пара рук.

Сделать простейшую колонку можно своими руками, применив навыки сварки и сборки пластиковых деталей.

При этом есть заводские модели, которые самостоятельно изготавливать нецелесообразно. К примеру, агрегаты на базе крыльчатки. Такие приборы применяются в промышленной сфере, для дачного участка они не подходят.

К тому же купить компактную колонку, внешне напоминающую закрутку для банок, не дороже, чем сделать ее своими руками.

Итак, ручной насос для воды – устройство, которое поможет в безвыходной ситуации, когда невозможно использование электрического оборудования. Чтобы не остаться совсем без воды, можно накачать несколько бутылок или ведер из скважины либо колодца можно и ручной помпой. Но использовать данный прибор для полноценного водоснабжения загородного дома не получится.

Если вы решили взяться за самостоятельное изготовление ручного насоса для скважины, то сначала изучите видео отзывы домашних умельцев, где они делятся своим опытом. Это поможет не только узнать чертежи, но и позволит избежать многих ошибок:

Качать воду ручным насосом, конечно, не так удобно, как его электрическим собратом. Скорость выполнения работы даже в близкое сравнение не идет. Однако есть ситуации, когда ручной насос для воды является необходимым, а порой и единственно возможным решением. К примеру, как временный тип на этапе устройства водоснабжения дома. Покупать прибор для кратковременного использования неразумно. Согласны?

Мы предлагаем обширную информацию о вариантах самостоятельного изготовления ручных насосов. Приводим проверенные на практике методики, доступные домашним мастерам по затратам и способам реализации. Созданная по нашим советам самоделка безотказно прослужит отведенный ей срок.

В представленной статье есть ценные рекомендации умельцам, желающим осуществить непростую задумку. Тщательно описаны популярные и менее востребованные модели. Сведения подкреплены фото-подборками, схемами и видео-руководствами.
