Трубогиб из ступицы автомобиля своими руками

Гибка со смещением от центра

Гибочный пресс обычно выполняет гибку одним комплектом инструмента, расположенным в центре рабочей поверхности, где приложение силы одинаково. Выполнение гибки в центре гибочного пресса дает операторам возможность пользоваться балансом сил. Поэтапная гибка часто использует гибку не только в центре, но и на левой и правой сторонах рабочей поверхности. Оператор перемещается между комплектами инструмента. Тут следует учесть следующее: для поэтапной гибки убедитесь, что ваш гибочный станок поддерживает возможность гибки со смещением центра.

В целом, гибочные станки down acting лучше используют несбалансированную силу, чем up acting, так как первые оснащены устройствами для компенсации тоннажа с левой или правой стороне станка. Конкретно у такого станка есть гидравлические цилиндры с левой и правой стороны балки. Через систему управления станком они компенсируют тоннаж с левой или правой стороне станка и позволяют выполнять гибку со смещением от центра, не вызывая остановки станка.

С другой стороны, гибочные станки up-acting оснащены механизмами, останавливающими станок в случае, если вне центра обнаружен слишком большой тоннаж. Нельзя сказать, что гибку со смещением от центра нельзя выполнять на up-acting танке, но в этом случае возникнут ограничения по длине и тоннажу.

Профилегиб без токарных работ: цена, детали, инструменты

Задумав сделать профилегиб своими руками, мастер задаёт себе вопросы:

• Потребуется ли токарка?
• Во сколько обойдётся самоделка?
• Не дешевле ли купить профилегиб в магазине?

Чтобы ответить на них, сразу покажем, что получилось у участника портала Pin008.

Профилегиб сделан без использования токарного станка и легко гнёт профильные квадратные трубы сечением 2х2 см.

А это пример работ, выполненных профилегибом.

Профилегиб-самоделка обошелся в 2 тыс. руб., сделан за 3 вечера и, по словам пользователя, окупил себя за половину рабочего дня.

А это видео, где показана работа этого самодельного трубогиба для профильной трубы.

Если вас заинтересовал самодельный станок для гибки труб Pin008, то для его изготовления вам понадобятся:

• подшипниковый узел UCP 204 – 4 шт.;
• швеллер прямой 8 (высота основания полки 8 см, ширина полки 4 см) – 2 м;
• ромбический домкрат от легкового автомобиля;
• подшипник 156704 – 3 шт.;
• резьбовая шпилька М20;
• гайки М20;
• шайбы под шпильку М20;
• звездочки от велосипеда – 2 шт.;
• велосипедная цепь.

Инструменты:

• болгарка;
• мощная дрель;
• сварочный инвертор.

Далее мы расскажем, как из этих деталей собрать самодельный профилегиб.

Построение завитка для станка своими руками

Прежде чем приступать к созданию станка для холодной ковки своими руками необходимо уметь рассчитывать параметры шаблонной спирали, потому как специальных программ для таких целей практически нет. Такой шаблон должен быть не только грамотен со стороны технической, но еще и иметь привлекательный вид.

В основе расчетов такого шаблона положена логарифмическая спираль. Некоторые нюансы при построении можно выделить в следующий список:

• начало построения берется в точке R0;
• радиус поворота будет равен фиксированному углу;
• показатель длины такого угла должен быть умножен на расхождение витка;
• расхождение в стандартном варианте в основном берется равное 1,2;
• для простоты расчетов, а также сохранения точности угол изгиба лучше всего брать угол в 45 градусов;
• если есть необходимость построить шаблон, который будет иметь более плотную спирать, то следует прибавлять к величине радиуса 8ую часть (s) единичного расстояния от спирали;
• что касается r0, то он должен быть равен по величине поперечного сечения размера диаметра, которым обладает заготовка для спирали.

Учитывая все нюансы можно приступать к изготовлению «улитки»-шаблона, для этого лучше всего уметь решать уравнения, имеющие кубическую степень и выше. Точной формулы для расчетов такого устройства не имеется, но то, которое позволяет добиться оптимального результата, есть.  Последовательность при построении спирального шаблона может быть такой:

• первостепенно определяется начальная точка r0;
• витки, которыми будет обладать шаблон, берутся произвольно, их количество может быть любым;
• используя табличные данные, следует произвести расчет поперечника (b), при этом следить за тем, чтобы он был меньшим по ширине в проеме под шаблон;
• пользуясь формулой, проводится расчет радиуса R;
• последний шаг – это перенос всех полученных точек в соответствии с масштабом, после чего можно приступать непосредственно к построению. В процессе допустим подгонять пользуясь аналогичной формулой радиус R в окончательном варианте.

Важные технические моменты при изготовлении профилегиба.

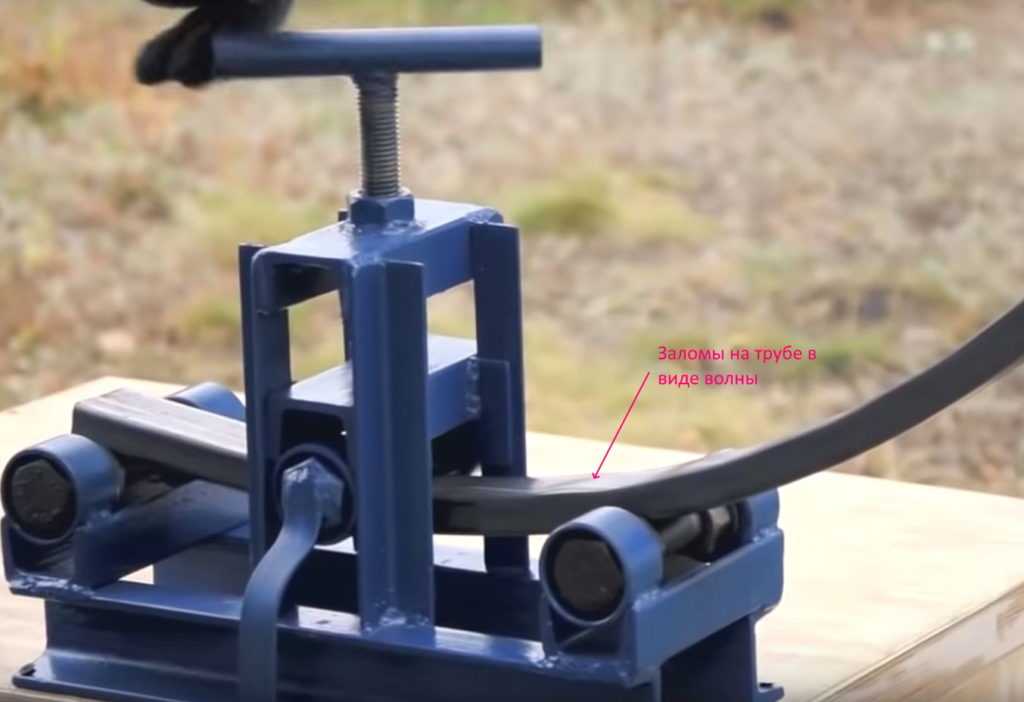

Гибка профильной трубы с заломами.

Ролик трубогиба с ребром по центру.

Если гнуть профильную трубу на роликах без боковой реборды, то существует вероятность гибки трубы винтом. Это связано с тем, что во время гибки труба может сдвинуться и ее положение относительно оси ролика будет не перпендикулярно, а под каким-то градусом. Чтобы избежать данных проблем, нужно гнуть профильную трубу на роликах с направляющими ребордами.

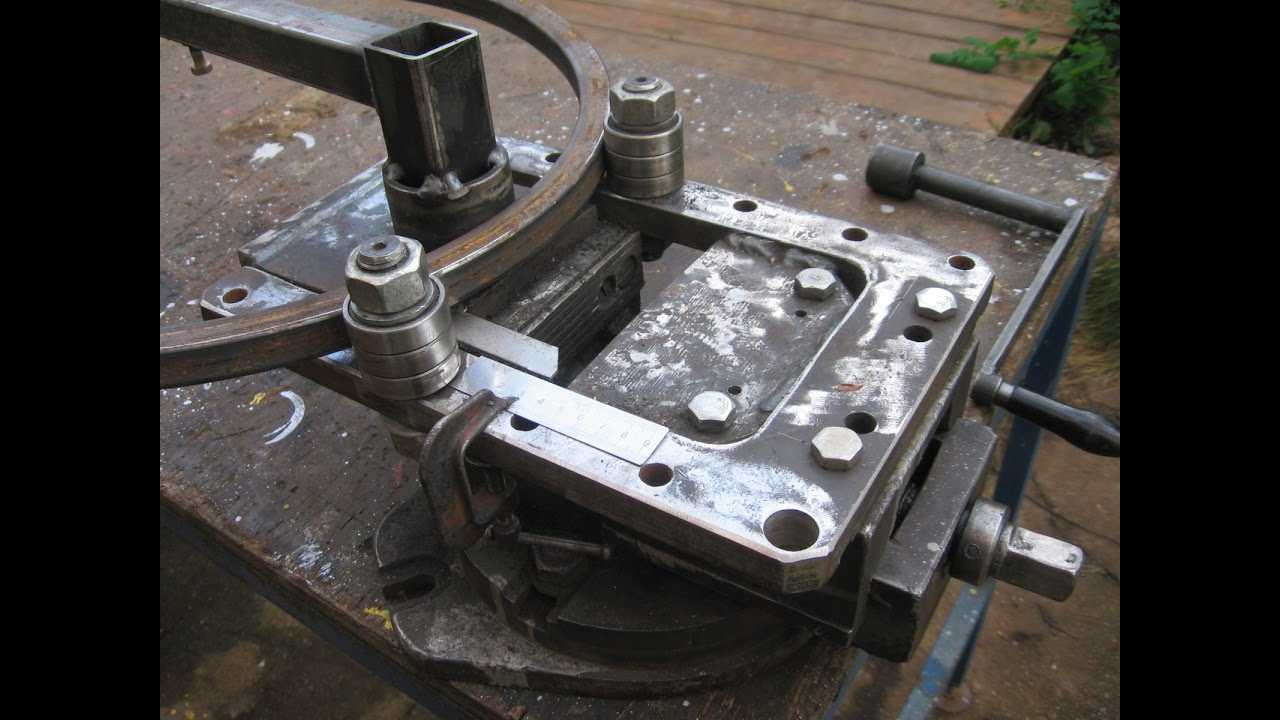

Профилегиб.

Усилие, которое необходимо приложить, чтобы свести ролики трубогиба и тем самым согнуть трубу, зависит от расстояния межу роликами. Другими словами, чем меньше это расстояние, тем большее усилие необходимо приложить, чтобы свести ролики между собой. Особенно это заметно, если конструктивно трубогиб изготовлен с центральным подвижным роликом и его зажим осуществляется винтом.

Расстояние между роликами также влияет на длину трубы, которую можно будет согнуть на данном профилегибе. Короткие трубы невозможно гнуть на трубогибе, у которого большое расстояние между роликами. По этим причинам ролики на профилегибе делают так, чтобы их можно было переставить.

Чем меньше диаметр роликов трубогиба, тем меньше будет пятно контакта между трубой и роликом и тем больше вероятность проскальзывания трубы во время ее гибки. На профессиональных трубогибах ролики изготавливают диаметром по 100-200мм, и они позволяют гнуть профильные трубы большого сечения. Для домашнего использования подойдут ролики диаметром примерно от 20мм.

Чем больше ведущих роликов, тем меньше вероятность проскальзывания трубы. Если вы собираетесь гнуть профильную трубу больших сечений, то желательно сделать два приводных ролика.

Если центральный подвижный ролик поджимается с помощью винта, то для облегчения его вращения необходимо подложить под него шарик от подшипника. Тогда пятно контакта между винтом и опорной частью уменьшится и крутить винт будет гораздо легче. Винт лучше выбирать с трапецеидальной резьбой, а не с метрической. Трапецеидальная резьба может нести гораздо большую осевую нагрузку, чем метрическая.

Виды резьбы.

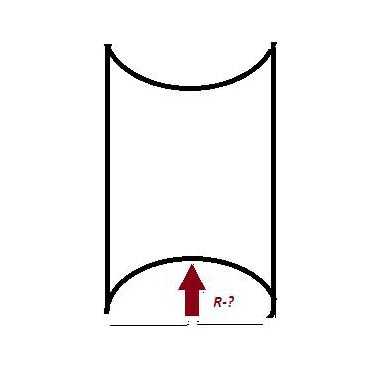

Для гибки круглых труб понадобиться специальные ролики с полукруглым профилем. Если гнуть круглую трубу на прямых роликах, то ее будет плющить и вместо круглой трубы получиться овал.

Ролик трубогиба для гибки круглой трубы.

Выбор прототипа

По всему комплексу указанных выше показателей производится выбор трубогиба определенной конструкции. Из доступных или частично доступных для самостоятельного изготовления таковыми являются приспособления, инструменты и станки для изгибания труб:

1. ручной гибочный рычаг – гибка на средние и большие радиусы круглых труб со стенками нормальной толщины. Тонкостенные трубы плющит и мнет, на профильных дает «пропеллер» при незначительном качании рычага вбок. Непременно дает допустимые дефекты. Изгиб на домонтаж или, с дополнительным контрольным шаблоном, по профилю на домонтаж. Прост, дешев, энергонезависим. Постоянной производственной площади для размещения не требуется. Мобилен: можно переносить вручную на дальние расстояния. Низкая производительность, высокая трудоемкость изгиба и утомляемость работника. Достаточно высокие требования к физической силе, квалификации, выносливости и добросовестности оператора. Сфера применения – единичные нестандартные части строительных конструкций;
2. гибочная плита (доска) – подобна рычагу, но для малых и средних радиусов. Мобильность вручную ограничена стройплощадкой. Производительность выше, а трудоемкость, утомляемость и требуемая квалификация работника ниже, чем для рычага. Применяется преим. в ходе строительных работ для изготовления на площадке частей трубопроводов и трубчатых вводных и/или вентиляционных устройств;
3. гибочный шаблон (кондуктор) – обладает свойствами, похожими на таковые гибочного рычага, но предназначен для изгибания труб тонкостенных, из мягких металлов и профильных. Возможен бездефектный изгиб по профилю в размер. Очень низкая производительность (особенно – по стальным трубам) вследствие «отстоя» на релаксацию металла, см. далее. Если некуда торопиться (скажем, зимой к летнему строительному сезону), может заменить вальцовый трубогиб. Возможно также изготовление многорадиусных архитектурных форм (с контршаблоном). Требуемая квалификация работника в обработке металла – начальная;
4. роликовые (обкатные) трубогибы – ручная гибка труб до 30-40 мм по радиусному профилю на домонтаж и в размер. Радиусы изгиба – малые. Сложность и трудоемкость изготовления невысокие. Отдельной производственной площади не требуется, требования к квалификации оператора минимальные. Производительность невысокая. Возможен бездефектный изгиб тонкостенных труб из мягких металлов. Мобильны вручную. Преим. область применения – изгибы общего назначения (см. выше) в ходе слесарных и ремонтно-строительных работ. Сложность и трудоемкость самостоятельного изготовления невысокие;
5. арбалетные (обжимные) трубогибы – по свойствам похожи на роликовые, но повышенной производительности для круглых труб из мягких металлов со стенками средней толщины. Возможна оперативная перенастройка по ходу работы. Мобильны ограниченно (перевозятся авторанспортом) или устанавливаются стационарно. Самостоятельное изготовление неоправдано, см. далее. Чаще всего применяются при монтаже домашних и квартирных медных и алюминиевых трубопроводов. В производственных условиях – для выполнения изгибов общего назначения на стальных трубах диаметром до 60 мм;
6. дорновые (обводные) трубогибы – также похожи на роликовые, но возможен изгиб с переменным радиусом без стартового хвостовика. Требования к физической силе работника достаточно высокие. Основное назначение – изготовление мелких фрагментов архитектурно-декоративного назначения и для художественной ковки. Сложность и трудоемкость изготовления своими силами весьма высокие.
7. вальцовые (прокатные или протяжные) трубогибочные станки – высокопроизводительная гибка любых труб по большим и средним радиусам. Устанавливаются стационарно в специально подготовленном помещении или на оборудованной площадке; реже – перевозятся к месту работы. Гибка – бездефектная по профилю; возможно – по профилю в размер. Основное назначение – производство радиусных строительных дуг из профтрубы до 80 мм шириной.

Процесс изготовления трубогиба пошагово

Самым простым в изготовлении получится профилегиб для труб диаметром до 20 мм. Для него нет необходимости в специальных профессиональных знаниях, поскольку у такого приспособления очень простая конструкция, в которой применяются бетонные основания и стальные штыри, зафиксированные в ней. Между этими компонентами и производится прокатывание и гибка металла.

Чтобы изготовить трубогиб по этой схеме, сначала нужно закрепить в землю несколько швеллеров или труб диаметром 7 см и на расстоянии 5 см друг от друга. При этом закрепить швеллеры необходимо перпендикулярно земле (то есть под углом 90 градусов). Дальше можно приступать к заливке бетонной конструкции: утрамбовать грунт так, чтобы он не проседал, сделать насыпь из щебня,разровнять ее и залить бетоном минимум на три дня. Раствор также можно сделать в домашних условиях — смешать песок и цемент в пропорции 4:1. После того, как бетонное основание застыло, можно приступать к работе. Трубу или профиль, который необходимо согнуть, поместите между швеллерами и приложите силу, как рычагом, чтобы воздействовать на металл.

Если изделие, которое нужно изогнуть, в диаметре больше 20 мм, предыдущую конструкцию придется доработать с помощью двух стальных прутов круглого сечения, высотой 40-50 см, которые будут выполнять роль осей для роликов. На этом этапе изготовления станка для гибки профильного металла понадобится приварить стальные пруты и вертикальные стойки для устойчивости.

Затем на сваренной горизонтальной поверхности устанавливаются опорные ролики (в сборе сразу должны быть подшипники и ступицы). Чтобы их закрепить с помощью болтовых соединений, необходимо просверлить отверстия. Причем одна часть сваренной из двух прутов станины должна быть проходной для установления звёздочки для цепной протяжки.

После закрепления опорных роликов нужно установить натяжное устройство. Существует два способа — нижний и верхний. Нижний позволяет добиться экономии высоты, а значит, плеча применения силы. При таком способе используется гидравлический домкрат.

Верхний способ монтажа проще в эксплуатации, хотя требует дополнительных физических усилий для гибки металлопрофиля посредством применения винта с прямоугольной резьбой. Винт устанавливается так, что он давит на натяжной ролик, опуская его вниз.

Далее идёт этап установки звёздочек и цепи. Они должны находиться в одной вертикальной плоскости, чтобы цепь не заедало, и она не рвалась и не соскакивала.

Затем следует присоединить проводной рычаг, который устанавливается на опорные ролики и производится гибка металла (рис. 11).

При изготовлении профилегиба для гибки металла, нужно помнить, что меньшее осевое расстояние между опорными роликами предполагает меньший радиус заготовки, но большее давление на подшипники и сами ролики. Радиус сгиба изделия можно регулировать подъемом и опусканием прижимного ролика, которые зависят от высоты центральной части станины и длиной резьбы нажимного винта.

Такая довольно простая схема может применяться в неизменном виде или с использованием дополнительных деталей, таких как ручка для приведения роликов в действие и ограничитель для цепи, если она большего размера, чем нужно.

Самодельные конструкции станка для гибки арматуры позволят использовать не готовые гнутые изделия на заказ, а производить в домашних условиях самостоятельно необходимые элементы для строительства теплицы, детского шалаша, забора или беседки.

5 главных ошибок при эксплуатации гибочного пресса

Листогибочный пресс — это высокотехнологичное оборудование, нуждающееся в правильной настройке и качественном обслуживании. На производствах листогибочный пресс незаменим при гибке заготовок из металла, поэтому неполадки в работе могут сильно повлиять на производительность и качество готовых изделий.

Очень важно соблюдать правила эксплуатации и обслуживания гибочного пресса, иначе это может привести к неприятным последствиям как, например, в этом видео:

Компания «МОССклад» уже 13 лет занимается поставкой гидравлических гибочных прессов, а также осуществляет сервисное обслуживание листогибочных станков, что позволило нам накопить большой опыт по наладке и проведению ремонтных работ, связанных с данным видом оборудования. Мы хотели бы поделиться с вами основными ошибками, совершаемыми при эксплуатации гибочного пресса.

История развития и преимущества применения

Листогиб гидравлический, который стал использоваться производственными предприятиями в середине XX века, пришел на смену ручным и механическим устройствам, предназначенным для гибки листового металла. Наряду с высокой эффективностью и экономичностью использования ручной пресс для гибки отличает и ряд существенных недостатков, связанных прежде всего с невозможностью получения с его помощью изделий с точными геометрическими параметрами, а также с приложением значительных физических усилий при его применении.

Механические листогибочные прессы также не лишены недостатков, которые заключаются в следующем:

• Работа такого станка сопровождается значительным шумом и сильной вибрацией.
• Изделия, изготовленные на таком оборудовании, не отличаются высоким качеством.
• При эксплуатации такого станка слишком велик риск травмирования оператора, который им управляет.
• Использование такого листогибочного пресса связано с повышенным расходом электроэнергии.
• Переналадка механических представляет собой достаточно сложную процедуру.

Листогибочные прессы механического типа широко использовались в конце прошлого века

Кроме механических и ручных, на современном рынке также представлены листогибочные прессы с пневматическим приводом. Такое оборудование, для эксплуатации которого необходимо наличие централизованной сети сжатого воздуха, обладает одним очень серьезным недостатком: даже при увеличении размеров станка развиваемое им усилие, с которым он воздействует на обрабатываемую заготовку, не позволяет выполнять обработку изделий из листового металла значительной толщины.

Появившись на рынке, листогиб гидравлический, отличающийся самой высокой мощностью среди всего оборудования подобного назначения, совершил настоящий прорыв в вопросах обработки листового металла методом гибки. Такой пресс-листогиб, кроме высокой мощности, имеет множество других достоинств:

1. экономичное потребление электроэнергии;
2. высокий уровень безопасности;
3. высокая надежность;
4. возможность изготавливать изделия исключительно высокого качества.

Гидравлический листогибочный пресс ИА1430-01 советского производства

Появившись на рынке в середине XX века, гидравлические модели листогибочных станков приобрели ряд существенных усовершенствований, что позволило наделить эти устройства дополнительными функциональными возможностями, сделать их более удобными и безопасными в эксплуатации. Оснащение современного листогибочного пресса гидравлического инновационными устройствами и дополнительными механизмами позволяет использовать его для успешного решения даже самых сложных задач, связанных с гибкой листового металла. Среди таких устройств и механизмов можно назвать:

1. систему ЧПУ для листогибочного пресса (такая система, оснащенная графическим пользовательским интерфейсом, в состоянии самостоятельно определять режимы и последовательность выполнения технологических операций);
2. механизмы, обеспечивающие повышенную защиту оператора станка от травм;
3. электронные устройства, которые отвечают за регулировку скорости перемещения траверсы;
4. индикатор, который обеспечивает контроль за углом выполняемой гибки.

Это лишь небольшой перечень дополнительных элементов, которые могут присутствовать в конструкции гидравлического листогибочного пресса. Наличие такого оснащения значительно расширяет функциональные возможности станка и дает возможность использовать его для решения специальных задач.

Процесс сборки своими руками самодельного станка для холодной ковки с несменной насадкой

Процесс сборки самодельного станка для холодной ковки своими руками будет выглядеть следующим образом:

1. Сперва собирается опорная стойка. Состоит она из четырех одинаковых отрезов трубы квадратного сечения. Внизу они соединены друг с другом четырьмя отрезами меньшей длины, и таким же количеством сверху. С виду эта конструкция напоминает основание табурета. Нарезка производится пилой, соединение – сварочным аппаратом.

2. Далее из листа вырезают два круга равных диаметров, а также четыре прямоугольных треугольника. Треугольные детали привариваются к низу отреза трубы круглого сечения, так чтобы сверху остался свободный край. Получается некое подобие пирамиды. Широким основанием прикладываем деталь к центру круга и привариваем.

3. Круг с приваренной деталью прикрепляется к четырем верхним горизонтальным планкам при помощи болтов. Отверстия просверливаем дрелью.

4. Далее изготавливаем рукоять изделия. Для этого необходим длинный отрез прута и нарезки из листа металла. Первый отрез немного больше диаметра круга, второй равен ему. Конец первого нужно согнуть под углом в 30°, согнутый край соединяется с краем второго отреза при помощи приваривания перемычки из отрезка прута. Чуть пониже приваривается еще один отрез прута. Сбоку к перемычке привариваем длинную рукоять так чтобы один ее край выходил по направлению к конструкции из отрезов.

5. На короткий конец рукояти и на отрез, приваренный снизу, надеваются и фиксируются направляющие подшипники. На отрез, находящийся сверху, монтируем в горизонтальном положении металлическую толстую катушку, которая будет исполнять роль загибательного элемента. На свободном конце нижнего отреза делаем отверстие диаметром равным диаметру трубы.

6. Надеваем через просверленное отверстие собранную рукоять на пику (с уже нанесенной резьбой) «пирамиды». Сверху закручиваем широкую гайку с приваренным маленьким кругом, на него будет накладываться верхний круг. Привариваем к центру самого верхнего круга готовую «улитку».

Изделия на листогибочном станке

Номенклатура изделий зависит от разновидности используемого механизма. Чем сложнее станок, тем шире перечень заготовок, которые удастся на нем смастерить. Даже ручной самодельный листогибочный пресс способен отлично выручить строителей, работающих над изготовлением кровли. Приведем список самых распространенных и ходовых деталей, которые производятся из листа методом холодной штамповки:

• коньки на крышу;
• ендовы;
• отливы;
• откосы оконные;
• нащельники;
• желоба;
• водостоки;
• задержатели снега;
• детали ограждения и фасада;
• комплектующие детали для различных ящиков и шкафов.

Принципы выбора и эксплуатации листогиба

При выборе станка для гибки металла нужно учитывать ряд факторов:

Для разовых работ подойдёт ручная модель.
Нужно учитывать размеры рабочей части, чтобы можно было сгибать листы нужного размера.
Принимать во внимание максимально допустимую толщину сгибаемого изделия.
Модель, оборудованная ножками, рабочим столом с упорами гораздо удобнее, надёжнее механизма, закрепляемого на верстаке.

При гибке металла нужно учитывать особенности эксплуатации оборудования:

1. Работать в защитных перчатках, поскольку у тонколистового металла острые края и можно порезаться.
2. Не пытаться согнуть листы большой толщины на ручных моделях.
3. Не начинать поднимать ручки до выставления заготовки. При сгибании нужно положить обе руки на рукояти.

Мастера рекомендуют использовать механизмы, оборудуемые педалью для управления. Она позволяет обезопасить себя в процессе.

Приспособление для гибки арматуры своими руками

ipmet.ru » Своими руками » Станок для гибки арматуры своими руками » Приспособление (ручной станок) для гибки арматуры своими руками

Принцип действия всех конструкций ручных приспособлений для гибки металла (иногда их называют ручными станками) один и тот же: используется «рычаг первого рода». Если у вас имеется:

• желание (инициированное потребностью) создать гибочное приспособление для арматуры;
• слесарные навыки;
• необходимый инструмент (в том числе слесарный верстак с тисками)

— то вы обратились по адресу. С нашей подсказкой вы сможете создать приспособление (ручной станок) для гибки арматуры своими руками. Приспособление предлагаемой конструкции может изгибать стальную арматуру диаметром ≤ Ø 15 мм.

Какой потребуется инструмент

Кроме набора слесарного инструмента, который имеется у всякого мастеровитого хозяина для выполнения «работ по дому и на даче», потребуются:

Описание гибочного приспособления

Гибочное приспособление состоит из двух частей:

• неподвижной. Она называется основание;
• подвижной. Она называется рычаг.

Обрабатываемый стержень размещается между оправками и деформируется под воздействием установленного на рычаге штифта. Величина усилия определяется длиной ручки рычага (обычно длина около 500 мм) и физическими возможностями слесаря. При необходимости, следует предусмотреть возможность удлинения ручки (например, пустотелой трубой).

Технология изготовления приспособления для гибки арматуры

Необходимо подготовить оправки 3 штуки Ø 20 мм и штифт Ø 25 мм длиной по 50 мм каждый (смотри чертежи). На штифт должен свободно одеваться рычаг. Достигается это обработкой размера Ø 25 мм на штифте при помощи абразивного станка.

Основание

Для основания вырезаем стальную пластину толщиной ≥ 10 мм (чертёж пластины смотри ниже). Сверлим на ней отверстия:

• Ø 20 мм для оправки;
• Ø 25 мм для штифта.

Основа гибочного приспособления.

Если вы являетесь счастливым обладателем прочного и крепкого верстака, то можете просверлить в основании 4 отверстия Ø 8…10 мм (на чертеже обозначено Ø 8 мм) для крепления приспособления к нему.

Если прочность верстака вызывает сомнение, то следует основание приварить к уголку 100 х 100 (мм) длиной 1000 мм и уже в уголке сверлить для крепления указанные выше отверстия.

В просверленные отверстия Ø 20 мм и Ø 25 мм вставляем оправку и штифт (как показано на чертеже) и привариваем.

Рычаг

Для рычага вырезаем стальную пластину толщиной ≥ 10 мм (чертёж пластины смотри ниже). Сверлим на ней отверстия:

• Ø 20 мм для оправки;
• Ø 25 мм для штифта.

Рычаг гибочного приспособления.

https://youtube.com/watch?v=NwchcUPKG1g

Привариваем к рычагу оправку и ручку Ø 20 мм и длиной 550 мм. Для предотвращения производственного травматизма, на конец ручки можно надеть какую-нибудь защиту (например, пластиковую пробку от шампанского).

Заключение

После проведения всех работ, следует места сварки очистить карщеткой от сварочного шлака. Все острые кромки следует «завалить» при помощи мелкого напильника.

Приспособление будет эксплуатироваться на улице, а поэтому следует предусмотреть антикоррозионное покрытие – в данном случае достаточно пентафталевой краски типа «ПФ» (только не забудьте подготовить поверхность – очистить соответствующим растворителем).

В месте соединения рычага со штифтом поверхности следует смазать любой консистентной смазкой (солидол, автол, жировая смазка и т. п.). За состоянием этого узла следует следить постоянно и смазывать его (это значительно облегчит вашу работу и продлит «жизнь» приспособлению).

Правила эксплуатации

Принцип действия этого приспособления предельно прост – его легко понять, если посмотреть на фотографию. Следует соблюдать простые правила техники безопасности:

не следует обрабатывать стальную арматуру диаметр, которой ≥ Ø 15 мм;до начала работы следует проверять техническое состояние приспособления. Если ослабли крепления оправок или штифта, необходимо выполнить ремонт и только потом приступать к работе;

рабочее место должно быть освобождено от всего лишнего.

На видео показано, как это работает, станок немного другой, но суть ясна.

Выполнение этих несложных требований сбережёт ваше здоровье.

;

Сайт: https://мосмонолит.рф/;

Адрес: 117997, Москва, ул. Обручева, дом № 21;

Телефоны: +7-(495)-647-92-71, +7-(495)- 647-69-81;

Почта

Компания продаёт ручной станок для гибки арматуры диаметром до 16 мм. Стоимость: 3999,00 рублей.

Самодельный ручной станок

Приведем примеры того, как можно своими руками собрать самодельный станок для гибки арматуры. Начнем с самой простой модели, схема которого будет понятной даже новичку.

1. Данное устройство позволяет осуществлять операции изгиба стальных прутков диаметром до 12-14 мм.
2. Для сборки станка вам потребуются металлические уголки размером 40 на 40 миллиметров, крепежные элементы и деревянный брусок.
3. Представленная схема станка проста в сборке, ее можно сделать буквально за чем. При сгибании вам удастся своими руками менять конфигурацию заготовки.
4. Разрежьте уголок на две части. Одну из них прочно зафиксируйте на деревянном бруске. Данный элемент позволит фиксировать арматуру перед деформацией.
5. Вторую часть уголка служит для изгиба и будет подвижной. Ее на бруске фиксируют болтом. Это своего рода рычаг вашего станка.
6. Недостаток представленной конструкции в том, что про операции рубки и резки здесь говорить не приходится. Плюс вам придется прикладывать значительное усилие, чтобы деформировать толстую арматуру. А вот мелким прутьям легко менять их конфигурацию. Если требуется сделать изгиб более толстой арматуры, увеличьте размеры рычага. Так придется прикладывать меньше усилий.

Второй вариант также имеет ручной привод, но его возможности и производительность значительно выше. Данный агрегат предназначен для тех, кому придется не редко сгибать арматуру.

• Конструкция носит название станок Замкова;
• Проблематика сборки своими руками заключается в том, что часть элементов конструкции самостоятельно изготовить сложно. Рекомендуется обратиться к токарям, чтобы те выточили основные элементы станка;
• Для сгибания арматуры вам потребуется собрать прочную станину — опорный стол;
• В столешницу стола монтируется корпус станка;
• Стальной прут устанавливается между двух роликов;
• Третий ролик выполняет функцию гибки;
• Для изготовления опорной плиты возьмите лист стали, толщина которого будет минимум 4 миллиметра.

Некоторые хотят сделать своими руками более универсальное устройство дискового типа. Теоретически к нему можно добавить функции гибки, резки. Но на практике собирать подобный станок для гибки арматуры с целью использования в домашних условиях нерационально. Плюс ко всему, действительно функциональным станок для сгибания, резки и рубки прутьев арматуры получится только в том случае, если оснастить оборудование электрическим приводом.

Изготовление вальцов

Для изготовления вальцов следует поискать надежные материалы, которые уже успели пройти проверку на прочность. Кто-то использует роторы от электродвигателей старых стиральных машин или шкворни от автомобиля КамАЗ, кто-то – круги из углеродистой стали. На самом деле вариантов множество, главное – не забывать о том, что выбранный материал должен быть достаточно прочным. Пользователь Dva11, к примеру, использовал ступицы колес от старой поливальной установки.

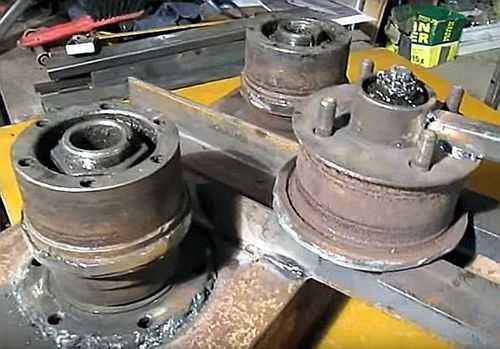

Диаметр ступицы – 75 мм, длина – 110 мм, подшипники подбирал по ступице (подошли 205). Мне пришлось купить 5 подшипников и 1 шкив, остальные детали изготовил из металлолома.

Ровные цилиндрические валы – вариант универсальный. С их помощью гнут трубы различного сечения. Если профиль валов привести в соответствие с профилем сгибаемых труб, то качество гиба заметно улучшится.

Можно также использовать болванки, рассчитанные на разные профили сгибаемых заготовок.

В идеале на валы устанавливаются съемные насадки или кольцевые прижимы (ограничители), с помощью которых профиль вальцов регулируется по ширине трубы.

В конструкцию вальцов я внес некоторые усовершенствования: на крайние валы, там, где находятся ограничители, сделал насадки под трубу. Испытания проводились на трубе размером 1 дюйм. Насадки заменяются легко. Для этого одну сторону подшипников я сделал скользящей. Насадка сделана из стали 65Г (плюс закалка). Износа фактически нет, а твердость – напильник не берет.

Речь идет вот об этом размере.

Если прижимной ролик, предназначенный для гибки прямоугольных труб, будет иметь посередине небольшую выпуклость, это поможет сохранить геометрию сгибаемого профиля. Ролик будет вдавливать верхнюю стенку трубы вовнутрь, не давая заготовке раздаваться в стороны.

Фотоинструкция по самостоятельному изготовлению недорогого профилегиба из запчастей от старых автомобилей и велосипедов, подшипников, резьбовой шпильки и швеллера

Профилегиб нужен многим домашним мастерам. Согнуть металлические трубы для теплицы, сделать арки для навеса для автомобиля, изготовить крышу для качелей — инструменту везде найдётся применение. Вот только цена на покупной качественный профилегиб заводского изготовления «кусается». Как быть? Сделать «машинку» для гибки труб с ручным приводом из недорогих материалов по образцу от Pin008.

• Стоимость самодельного профилегиба, необходимые детали и инструмент
• Этапы изготовления профилегиба своими руками
• Полезные советы по изготовлению самоделки

Это интересно: Намоточный станок для трансформаторов, катушек: выявляем суть

Заключение

В данной статье систематизированы и рассмотрены наиболее распространённые конструкции трубогибов, преимущественно – с ручным приводом. Все они могут быть изготовлены с применением недефицитных материалов, узлов и инструментов, имеющихся в распоряжении домашних мастеров. Не претендуя на полное освещение вопроса, ждём от пользователей новых эффективных конструкций данных приспособлений.

Источники

• https://gidropnevm.ru/gidravlicheskij-instrument/ostalnoj-instrument/vse-varianty-trubogibov-sdelannyh-svoimi-rukami
• https://svoimirykami.info/kak-sdelat-trubogib-svoimi-rukami/
• https://TrubaNet.ru/instrumenty-dlya-trub/kak-izgotovit-trubogib-svoimi-rukami.html
• https://tehnikaportal.ru/kak-sdelat-trubogib-svoimi-rukami/
• http://met-all.org/oborudovanie/prochee/trubogib-svoimi-rukami.html
• https://trubarik.ru/montazh/trubogib-svoimi-rukami-samodelnyj
• https://svoimirykamiinfo.ru/trubogib-svoimi-rukami/
• https://trubypro.ru/kak-razrezat/trubogib-dlya-krugloy-truby.html
• https://metalloy.ru/stanki/trubogib-dlya-krugloj-truby
