Как сделать чердачную лестницу своими руками в доме: чертежи

Выбор чердачной лестницы

Основной фактор, на который необходимо обратить внимание при выборе – это эксплуатируемая нагрузка, выдерживаемая лестницей. Помимо веса хозяина или хозяйки должен учитываться ими переносимый груз, должен быть небольшой запас

Оптимальным считается параметр в 150 кг.

Все чердачные лестницы делят на три вида:

• Компактные конструкции с углом наклона от 45 до 60 градусов.
• Стремянки, напоминающие трап, угол их наклона от 60 до 90 градусов.
• Парадные варианты, угол составляет 45 градусов.

Выбор лестницы на чердак – дело индивидуальное, он определяется параметрами самого дома и обустроенного чердака. Раздвижные лестницы будут оптимальны для тех, кто предпочитает металлические конструкции, складные чердачные лестницы – для любителей изделий из дерева.

Любая конструкция от хорошего производителя должна быть оснащена специальными элементами против скольжения. В случае изделий из дерева ступени имеют рифленую поверхность, металлические поставляются с насечкой.

На качественных лестницах раскладной механизм оснащается дополнительными регулировочными элементами, работать он должен почти бесшумно. Конструкционная особенность лестниц от хороших производителей состоит в наличии утепления самого входа, подобранного с учетом теплопотерь.

Порядок работ при установке люка своими руками

С местом для будущего люка определились. Приступим к изготовлению всей конструкции:

1. Для создания рамки берут обычно доски толщиной 25-30 мм. Далее из них делают прямоугольный каркас, соблюдая при этом ровность всех углов. Размеры рамки под лаз на чердак, обычно, делают стандартными – 60×120 см, хотя у вас могут быть и другие размерности, подходящие для вашего варианта.
2. Далее приступают к вырезу проема в потолочном перекрытии. Размеры проема делают больше на 50-60 мм. Это как раз суммарный припуск на толщину используемых досок. Такой припуск необходим, чтобы обшить проем рамкой, не сократив при этом его запланированные размеры.
3. Если потолок деревянный, то вырезной материал, который получится после проделывания проема, можно использовать для облицовки деревянного люка на чердак с внутренней стороны помещения.
4. Петли на крышку люка можно крепить как с широкой, так и с длиной стороны. Здесь все зависит от конкретного случая и задумки хозяина.
5. Для придания прочности крышке лаза, дополнительно устанавливают распорку по диагонали. Её можно прикрепить с помощью уголков и саморезов.
6. Необходимо позаботиться и о теплоизоляции входа на чердак из дома. Для этого вполне подойдет утеплитель, который использовался для перекрытия чердачного помещения. Наиболее часто используют минвату или пенополистирол (пенопласт), предварительно подложив пароизоляцию на дно крышки люка.
7. Далее при необходимости устанавливают ручки, защелку и доводчики.
8. По всему периметру рамки крепят уплотнитель для плотного прилегания крышки и препятствию попаданию воздуха из чердачного помещения.
9. Со стороны потолка можно обшить рамку наличником для придания привлекательности внешнего вида.
10. Финишный этап – выбор лестницы. Это может самодельная или покупная конструкция. Для большего удобства лестницу делают складной.

Установка покупного люка на чердак

Люк на чердак можно также приобрести в строительном магазине. Он отличается наличием установленного утеплителя в крышке и присутствием раскладной лестницы, которая свободно трансформируется и «уходит» вверх вместе с закрытием люка. За такое компактное и функциональное устройство люка на чердак придётся немного переплатить, но оно того стоит.

• для монтажа достаточно двух человек. Например, это можете быть вы и ваш помощник;
• высота лестницы может быть легко подстроена под высоту вашего помещения;
• замок находится с внутренней стороны крышки лаза, поэтому снаружи, не видно никаких конструкционных элементов;
• профиль ступенек сделан таким образом, чтобы на них нельзя было поскользнуться;
• компактность и дизайн.

Потому как покупное изделие – это конструкция с заданными габаритами, то перед походом в магазин вам придется измерить:

1. Размеры помещения, в котором будет находиться лестница в разложенном состоянии.
2. Проем под лаз на чердак, в том случае, если вы уже его сделали.
3. Высоту потолка.

Монтаж происходит из простых и несложных этапов. Приведем порядок работ при установке конструкции одного из производителей:

1. Вся конструкция с необходимым инструментом поднимается на чердачное помещение.

2. Перед креплением рамки на неё сверху крепят две временные монтажные доски. Это делается для того, чтобы конструкция не провалилась вниз, потому, как еще не произошло фиксации рамки к потолочному проёму.

   У некоторых производителей по четырём краям рамки устанавливают шпильки (вместо досок).

   Далее на них надевают металлические планки для удержания конструкции. На шпильки накручивают гайки. Таким образом, регулируя высоту закручивания гайки, можно добиться выравнивания в заподлицо конструкции люка и потолка.

3. Далее рамку фиксируют к проёму саморезами. Часто бывает так, что между проёмом и рамкой остается небольшой зазор. В этом случае, для заполнения пустоты используют подкладочные дощечки, которые располагают в местах вкручивания саморезов. Рамку фиксируют по всему периметру.
4. Зазоры заполняют утеплителем, например, минеральной ватой.
5. После этого убирают монтажные доски или металлические планки (все зависит от вашего варианта).
6. На боковых элементах ослабляют болты для высвобождения и свободной раскладки лестницы.
7. «Ноги» лестницы срезают ножовкой по дереву под необходимым углом, чтобы добиться плотного прилегания «ступней» к полу.

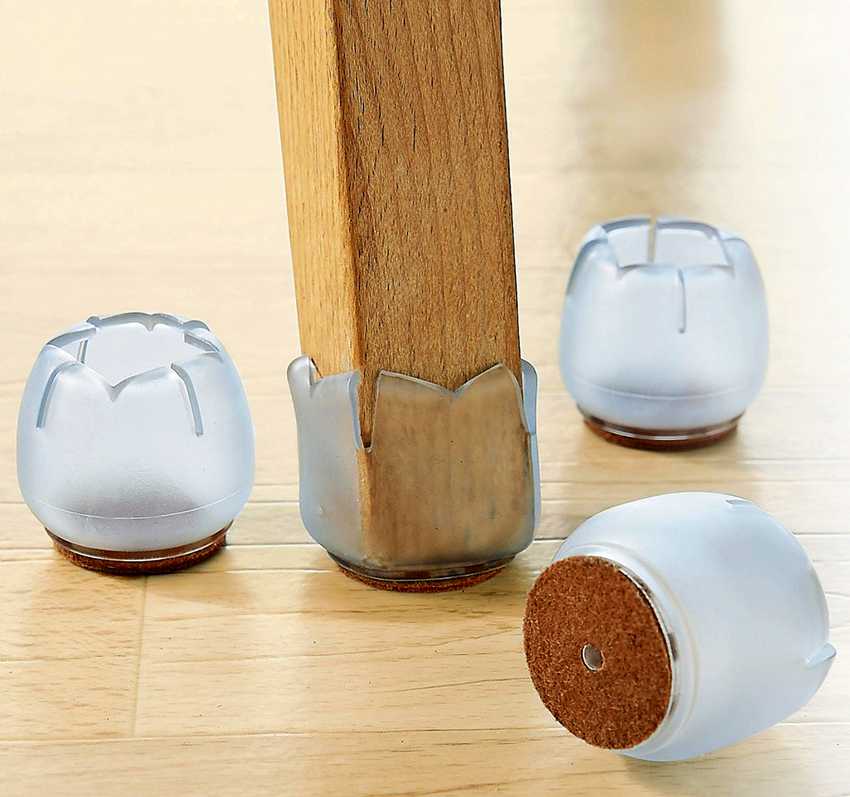

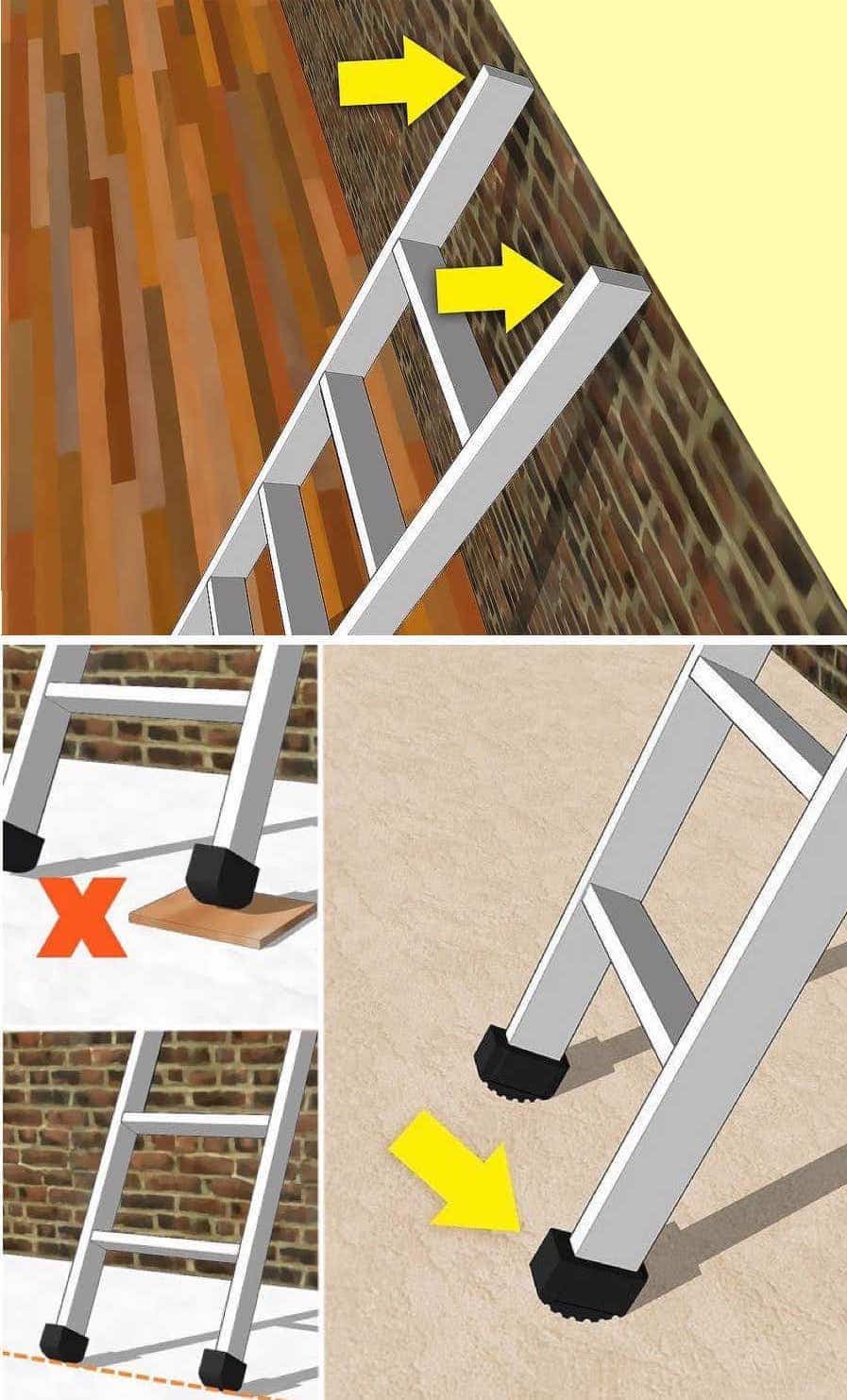

8. На ножки лестницы крепят наконечники для защиты пола от царапин.

Для большей наглядности рекомендуем ознакомиться с видео, в котором подробно показано, как установить люк на чердак своими руками.

Деревянная стремянка: завершающие штрихи изготовления

Вот уже до окончания работы остается совсем немного – лишь обустроить верхнюю площадку и установить специальные ограничители, которые не допустят того, чтобы лестница разъехалась на большее расстояние, чем было предусмотрено. Что касается изготовления площадки, данный процесс не вызовет трудностей. Ее понадобится лишь выпилить из какого-либо материала, к примеру, из фанеры. К тому же ее предстоит закрепить на верхней ступени конструкции подвижным методом. Для этого отличным вариантом станут стандартные петли.

Одним из последних этапов изготовления является фиксация «башмаков»

Чтобы площадка могла одновременно выполнять и функцию удерживания, с противоположной стороны следует установить специальную защелку, которой она будет цепляться за верхнюю ступень второй лестницы. Выбирая ограничители, можно отдать предпочтение элементарным лямкам, которые связывают между собой лестницы внизу. Необходимо просто установить конструкцию в рабочее положение и скрепить нижнюю часть посредством пластичного троса.

Независимо от того, что именно было решено конструировать своими руками: табурет-стремянку либо полноценную конструкцию из дерева – все элементы изделия непременно должны подвергаться шлифовке и обработке специальными растворами.

Прежде всего посредством наждачной бумаги предстоит отшлифовать все детали, к которым будут прикасаться руки человека. Поверхности должны приобрести такую гладкость, чтобы в процессе эксплуатации лестницы вероятность загнать занозу была целиком исключена. К тому же необходимо осуществить зачистку поверхностей в том случае, если они поддались поражению плесенью.

Как продлить жизнь готовым изделиям: особенности защиты

Чтобы придать деревянному табурету-стремянке стойкость к внешним воздействиям, изделие следует пропитать специальным составом – морилкой. Данное средство выступает в качестве антисептика, препятствует гниению, а также появлению на поверхности древесины плесени.

Для защиты древесины стремянки используют морилку, краску, олифу, а также другие антисептические пропитки

Прежде всего древесину необходимо обработать антисептической пропиткой, которая станет надежной защитой от гниения и создаст пленку с водоотталкивающим эффектом. Оптимальным решением является покрытие лаком. При этом лучше стараться не задевать точки креплений. Что касается краски, она будет уместна далеко не всегда, а лишь сгодится в качестве варианта на крайний случай. Если сделать все правильно, стремянка будет радовать на протяжении не одного года.

Основываясь на вышеизложенных рекомендациях, можно сделать вывод, что привести изделие в рабочее состояние вовсе не сложно. Точно по такому же принципу можно сконструировать по чертежу своими руками стремянку из профильной трубы. Разница между ней и деревянной лестницей заключается лишь в материалах, а также необходимых для работы приспособлениях и методе соединения частей конструкции.

Таким образом, изготовить лестницу либо табурет-стремянку своими руками, чертежи которых заранее заготовлены, не составляет никакого труда

Главное – принять во внимание все существующие нюансы дальнейшей эксплуатации конструкции и корректно подобрать габариты всех деталей. Выше представлены способы изготовления нескольких наиболее легких и доступных для конструирования изделий

Творчески подойдя к процессу их обработки, можно получить оригинальную и невероятно красивую конструкцию.

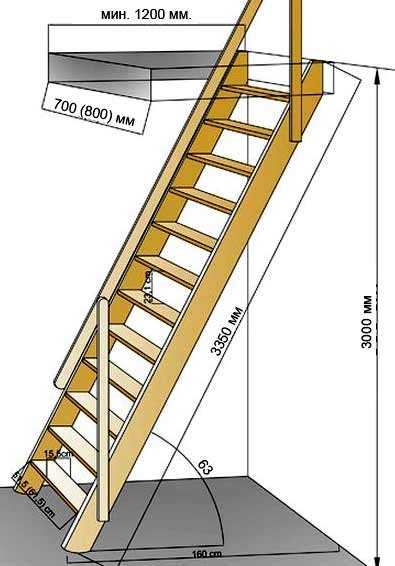

Стандартные размеры

Хоть чердачная лестница и делается своими руками, но есть определенные устоявшиеся размеры, которые рекомендуется соблюдать. Они выбираются и закладываются на стадии проектирования, а в процессе изготовления служат отправной точкой для всех действий. Ниже приведен список размеров, которые могут быть использованы:

1. При высоте лестницы 290 см: 60х90, 60х120 или 70х120 см.
2. Высота 280 см: 60х120 и 70х120 см.
3. Высота до 280 см: 60х120, 70х120 и 70х130 см.

Это принятый порядок цифр. В любом случае конечные параметры вы выбираете самостоятельно, исключительно из личных предпочтений и пониманий удобства эксплуатации конструкции.

Как приделать складную лестницу к люку

В гараже или мастерской у каждого умельца наверняка найдется весь необходимый инструмент, обрезки досок и шурупы для сборки. Все недостающее можно приобрести, распилить, предварительно обработать рубанком или прошлифовать. Но лучше взять готовую приставную лестницы, распилить надвое и пристроить к чердачному люку.

Самым доступным вариантом является сосна, иногда в производстве используют кленовую или дубовую древесину.

Сооружение простейшей 2-секционки проще соорудить самостоятельно, если есть элементарные навыки работы с деревянными брусками. На изготовление уйдет не более 3-4 часов, если правильно сделан чертеж.

Рекомендуется приготовить 4 карточные петли, бруски толщиной 20-30 мм, их длина должна соответствовать ширине чердачного люка. Также понадобятся анкера и саморезы, крючки и петли.

Понадобится обычная деревянная лесенка, размер которой больше высоты комнаты. Если под руками нет лестницы необходимой длины, можно нарастить имеющуюся отрезком с такими же параметрами, соорудив раскладной трап.

Чтобы не ошибиться с габаритами, помимо возможной весовой нагрузки на изделие нужно учитывать ряд нюансов.

Можно своими руками сделать и приставную лестницу, прибив перекладины на одинаковом расстоянии к 2-м параллельным доскам, которые выглядят вполне надежными.

С крепления брусков можно начать монтаж трапа, прикрепив на петле к верхнему краю лестницы. Второй брус жестко монтируется к нижней части.

Распил получится аккуратнее по наметке. Два неравных сегмента должны быть соединены металлическими петлями. Достаточно 2/3 от длины для верхней части, чтобы было удобно пользоваться изделием, складывая у стены, когда нет необходимости в подъеме на чердак.

С обратной стороны наискось крепятся рейки, обеспечив надежность и достаточную жесткость конструкции. А верхний брус анкерами крепится к стене под проходом на чердак. Подгибаемая к стене нижняя часть лесенки должна фиксироваться крючками и петлями, закрепленными на стене (выше распила).

Минимальное количество ступеней обычно составляет 13 штук, а максимальное доходит до 16 штук.

Вариант № 2 – сварная лестница из стальных трубок и уголка. Очень удобно пользоваться металлической лестницей в 3 сложения, которая крепится с обратной стороны крышки люка. В сложенном виде на люке она должны выглядеть в виде наклонной сплюснутой буквы «N».

Легкий алюминий больше подходит для раскладных конструкций, если крепление трапа и сочленение отдельных деталей обеспечено стальными петлями.

Для сооружения необходим чертеж со всеми размерами металлических заготовок. Обычно за такую работу берутся специалисты-сварщики или мастера с опытом работы по металлу.

Крышка люка должна бесшумно закрываться и плотно укладываться в чердачный проход. Накладная дверца может быть примерно на 2-3 см шире, если она будет снабжена уплотнительной резиной – для максимальной герметичности. Крышка люка может быть деревянной (она теплее) или из листовой стали (требует утепления).

Такие сооружения необходимо периодически смазывать, чтобы механизмы работали бесшумно.

Вариант №3 – временная канатка, которую можно соорудить за полчаса. Для этого нужен прочный канат небольшой толщины и несколько деревянных перекладин с просверленными по бокам отверстиями

Узлы послужат надежной фиксацией для импровизированных ступенек, но важно завязывать их на равном расстоянии, чтобы лесенка не косила

Остается вверху надежно закрепить концы каната на брусок и закрепить его анкерами на стене прямо под входом наверх. После сооружения стационарной лестницы, веревочный вариант пригодится на детской площадке.

Процесс изготовления

Изготовить чердачные лестницы своими руками совсем не так сложно, как может показаться на первый взгляд. Конечно такой красоты, какой обладают промышленные модели вы не добьетесь, однако попробовать стоит. Чертежи чердачных лестниц своими руками которые можно сделать, можно просто найти на нашем сайте.

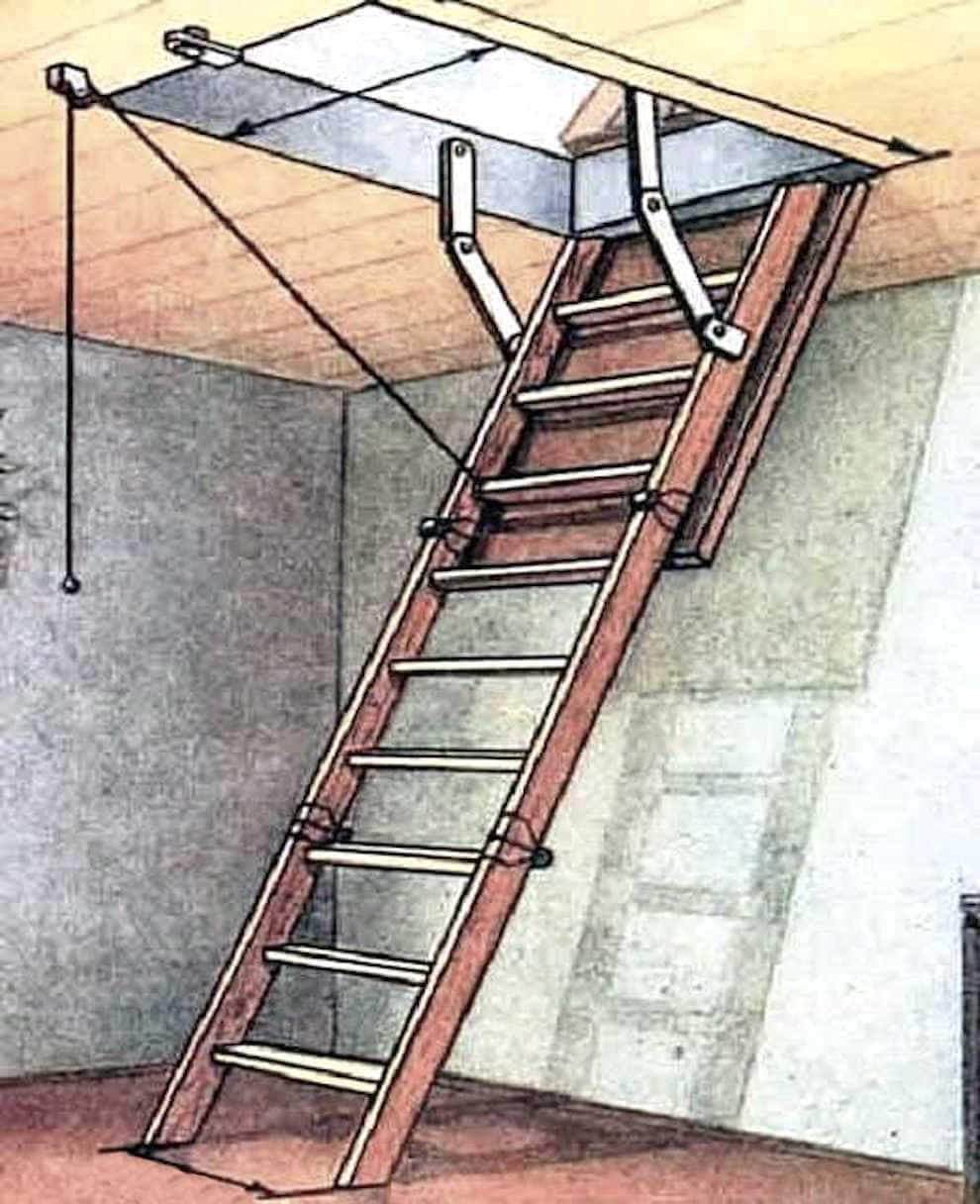

Один из чертежей

Далее в данной статье будет рассмотрен вопрос, как сделать лестницу на чердак своими руками.

Люк – основа любой чердачной лестницы

Сделать люк можно своими руками, применяя следующие материалы:

Порядок работ следующий:

определяемся с местом и размерами будущего люка;

Обратите внимание! К габаритным размерам люка следует добавить по 7-8 мм, чтобы крышка закрывалась легко и без скрипа

• разрезаем брус на 4 части необходимых размеров;
• выпиливаем на концах брусьев пазы;
• смазываем пазы клеем и соединяем брусья, усиливаем место соединения саморезами;

Прямой угол обязателен

• чтобы диагональ не ушла, прикручиваем косынки;
• закрепляем фанеру;
• примеряем люк в проем;
• чтобы хорошо закрыть люк, врежем в крышку защелку;
• для открытия люка будем использовать ручку, которая вставляется в отверстие и нажимает на защелку.

Люк должен открываться легко

Необходимые инструменты и материалы

Для самостоятельного изготовления лестницы на чердак своими руками обязательно наличие всего списка:

• ножовка по дереву;
• пистолет с монтажной пеной;
• набор отверток или шуруповерт с комплектом бит;

Почти полный комплект

• разнообразные саморезы, анкера;
• рулетка;
• карточные петли;
• бруски толщиной 20-30 мм.

Инструменты для разметки

Это только основные инструменты, которые понадобятся для самостоятельного изготовления, если уже есть готовая приставная деревянная лестница длиной на 30 см больше, чем необходимо до уровня проема.

Простая конструкция

В качестве примера рассмотрим как сделать чердачную лестницу своими руками.

Инструкция позволит понять принцип работ:

• на готовую цельную лестницу из дерева закрепляем 2 бруска по ширине, на нижнюю и верхнюю части. Причем верхний брусок крепим на петли, а нижний крепим жестко;
• распиливаем лестницу на 2 части. отмерив 2/3 длины. Верхняя часть будет более длинная, нижняя короткая;
• для придания жесткости по диагонали закрепляем 2 рейки;
• соединяем обе части лестницы петлями;
• с помощью анкеров закрепляем верхний брусок под люком;

Схема всей конструкции

• чтобы нижняя часть не раскрывалась, ее закрепляют крючком. Петля располагается на косоуре над местом распила.
• готовая лестница для чердака прижимается к поверхности стены и фиксируется.

Основным недостатком, которым обладает данная конструкция чердачной лестницы, является ее внешний вид и то, что видно все крепежи и бруски. Однако, даже такая лестница на чердак своими руками созданная значительно упростит трудности с подъемом и спуском с чердачного помещения .

Складная конструкция на тетивах

Для изготовления конструкции следует выполнить несколько этапов:

поделим полную высоту на 3 части. Первая часть будет соответствовать размерам люка, вторая немного меньше, а третья будет покрывать оставшееся расстояние до пола;

• отмеряем угол люка с помощью малки;
• переносим угол на доски, тем самым отмечаем ступени;
• на месте будущего шарнира между секциями высверливаем отверстия;
• шлифуем все грани;
• распиливаем доски в тех местах, где будут ставиться шарниры;
• нарезаем и шлифуем ступени;
• под ступени делаем небольшие выемки в тетивах;
• вставляем ступени в выемки, сажая их на клей и скрепляя саморезами;
• соединяем секции специальными петлями. Для этого обязательно разместить секции на ровной поверхности;

Хорошо видны петли

• проверяем работоспособность каждой секции;
• собираем всю конструкцию и монтируем в проем;

• в случае необходимости проводим финишную подгонку элементов;
• разбираем всю систему на детали;
• тщательно шлифуем и обрабатываем лаком все поверхности;
• после высыхания лака собираем всю конструкцию и пользуемся.

Вполне приличный вариант

Обратите внимание! Выполнять работу на высоте рекомендуется с напарником. Это не только поможет избежать травм, но и значительно ускорит весь процесс!

Цена лестницы, изготовленной своими руками значительно ниже цены заводской конструкции, поэтому если финансовый вопрос стоит остро – обязательно попробуйте сделать все сами

Цена лестницы, изготовленной своими руками значительно ниже цены заводской конструкции, поэтому если финансовый вопрос стоит остро – обязательно попробуйте сделать все сами.

Сделано своими силами

Приобретение готовой лестницы на чердак является самым простым вариантом, однако при наличии необходимых инструментов и начальных навыков совсем не трудно сделать ее самому. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Уклон: градусы или проценты

Строители и инженеры измеряют наклон лестниц в градусах или процентах. Уклон 100% = 90°. Мы будем использовать более понятную и распространенную величину – градусы.

Существует несколько общепринятых показателей:

• пандусы и пологие лестницы с углом, не превышающим 30°;
• стандартные межэтажные конструкции входят в диапазон 30° – 45°;
• приставные, временные, чердачные модели соответствуют показателям 45° – 75°;
• свыше 75° – стремянки, вспомогательные конструкции, используемые редко.

Общепринятые уклоны различных типов конструкций

Диапазоны уклонов у разных лестниц

Конструкторы разработали несколько различных вариантов с различным углом наклона.

Гусиный шаг – новая модель с нестандартной формой ступеней. Каждая проступь имеет узкую и широкую часть. Визуально конструкция разделена на 2 части. Ступени расположены в шахматном порядке. За счет этого высота шага во время передвижения неодинаковая. Перемещение по такой лестнице напоминает походку вперевалку – отсюда и название конструкции.

Такой вариант экономит пространство, выглядит необычно и современно. Часто используется в хозяйственных помещениях. Минусом специалисты считают сложность правильного расчета нагрузок, длительную установку. Угол наклона – в пределах 45° – 60°.

Наклон не учитывается в винтовых моделях. Это конструкции особого образца, в которых упор делается на размеры ступеней. Компактные лестницы должны обеспечить безопасный и комфортный переход на этаж. Шаг между ступенями выбирается в зависимости от высоты помещения, возраста жильцов, количества предполагаемых ступеней.

Нормы ГОСТа лестниц для жилых помещений не распространяются на наружные, чердачные, подвальные конструкции. Для уменьшения размеров их устанавливают под углом 60°- 65°. Такие конструкции обязательно оборудуют перилами.

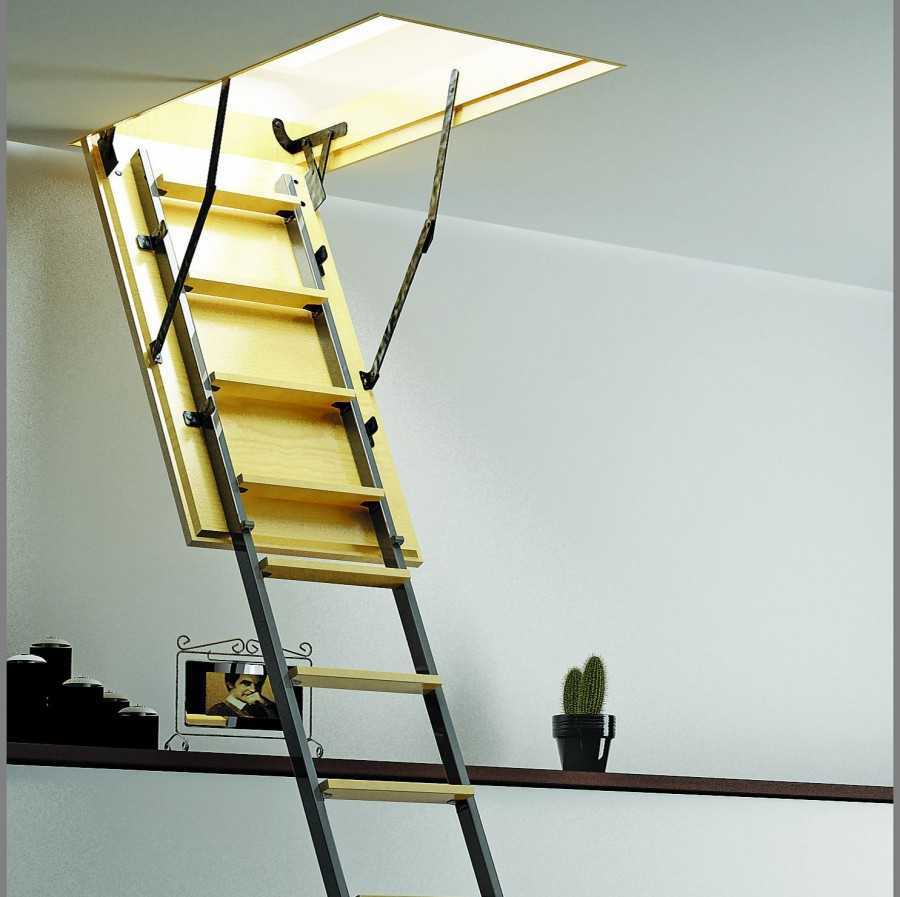

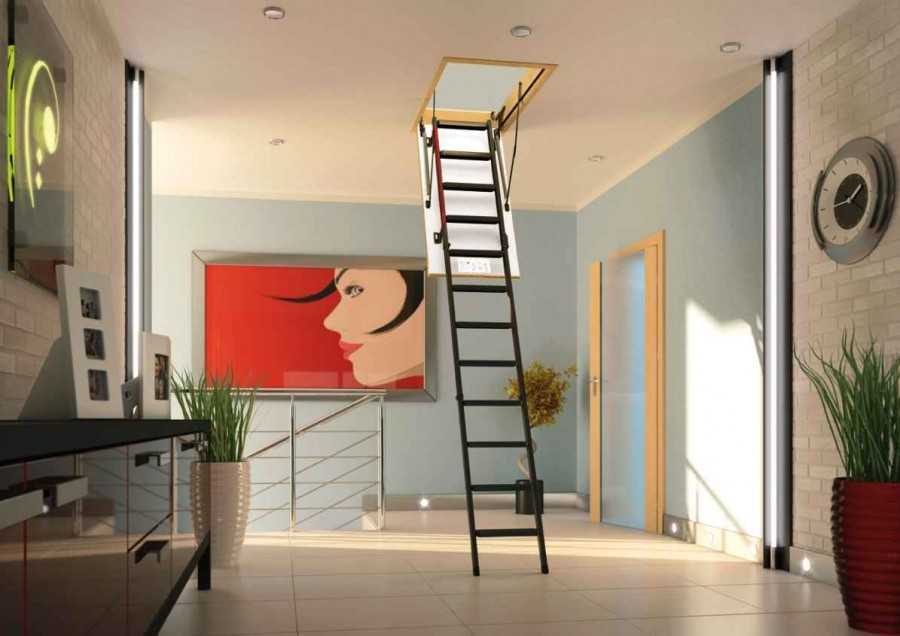

Пример чердачной лестницы

Переносные стремянки имеют допустимый угол наклона – 75° – 90°.

Выбирая модель, учитывают удобство и интенсивность эксплуатации лестницы.

Оптимальные значения уклона

Чем меньше наклон конструкции, тем удобней подниматься, но и тем больше места она займет. В стандартных ситуациях оптимальный уклон лестницы в доме составляет 30° – 45°. Лучшее сочетание удобства и компактности – это уклон 35° – 40°. При таком положении обеспечивается комфортное и безопасное перемещение, при этом лестница имеет приемлемые габариты. В редких случаях допускается установка маршей с показателем до 50°.

Выдвижная лестница на верёвке

Простая и надёжная конструкция, позволяющая расположить обычную лестницу на чердаке. Правда, при этом чердак должен иметь достаточно большую высоту, чтобы она там поместилась.

Для этой конструкции вам потребуется самая обычная приставная лестница из дерева. Сделайте её такой, чтобы вам было удобно подниматься и спускаться с её помощью на чердак. Она должна устойчиво стоять на полу с небольшим уклоном, и иметь пару ступеней выше уровня чердака, чтобы по ней можно было подняться на самый верх и без усилий переступить на чердак.

Выдвижная лестница считается безопасной и надёжной конструкцией

Чтобы сделать своими руками выдвижную лестницу на чердак, вам потребуется верёвка и небольшое колёсико-блок. Вместо блока можно использовать простое металлическое кольцо, но при частом использовании верёвка об него будет истираться.

1. Необходимо прикрепить блок где-то над люком, пропустить через него верёвку и привязать её концы вверху или внизу лестницы.
2. Затем на люке на чердак со стороны чердака нужно закрепить крючок или защёлку, при помощи которой можно зацепить лестницу за край люка. Длину верёвки подбирают экспериментально, привязывают к лестнице и обрезают лишнее.

В итоге у нас получается удобный механизм, который, потянув за край верёвки, позволяет поднимать лестницу и опускать её. При опущенной лестнице у вас будет располагаться рядом конец верёвки.

Если вы потянете за веревку – лестница начнёт подниматься вверх на чердак. Закрепите её за край люка при помощи защёлки, и закройте люк. Защёлка должна быть шарнирной, чтобы нижняя ступень лестницы имела некоторый сектор вращения.

Можно согнуть из толстой проволоки по типу застёжки-американки, которая используется для привязки лески в рыбной ловле. Когда вы захотите влезть на чердак – откройте люк, освободите край лестницы, спустите вниз и поставьте на землю.

Угол наклона – важный критерий безопасности выдвижной лестницы, ведущей на чердак

Преимущества выдвижной лестницы:

• Она самая простая, а также самая надёжная и безопасная;
• В ней нет никаких сочленений, которые испытывали бы нагрузку при подъёме;
• Её можно рекомендовать пожилым людям, которые хотят подниматься по надёжной крепкой лестнице, но хотят, чтобы она свободно убиралась и доставалась.

> Из недостатков можно выделить:

• Требуется достаточная для неё высота чердака над люком, иначе при подъёме можно пробить лестницей кровлю снизу.
• Неприятности может доставить верёвка, которая будет слишком короткой и мешаться при подъёме по лестнице. Её лучше делать подлиннее и убирать вбок.
• При опускании лестницы её нужно немного придерживать, чтобы она не свалилась и не ударила в пол или по ногам. Это можно делать, придерживая за ту же верёвку.

Чердачные лестницы: обзор вариантов

Основные элементы лестницы – это тетива и косоур (боковые части); проступь (ступени) и подступенок (для стационарных лестниц).

I. Капитальные ступеньки

Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду. Этот вариант надежен, практичен и долговечен. Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева.

Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми (спиралевидными). Маршевые варианты имеют ступени в виде прямоугольных пластин (досок), которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали. Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству.

К «плюсам» капитального варианта можно отнести долговечность, надежность и комфорт в использовании.

II. Переносные лестницы

Переносные ступени – ближайший аналог «старых-добрых» стремянок. Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот.

III. Складные чердачные лестницы с люком

Очень удобный и несложный в реализации вид чердачной лестницы – складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.

Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант (телескопические, ножничные, откидные и пр.).

Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.

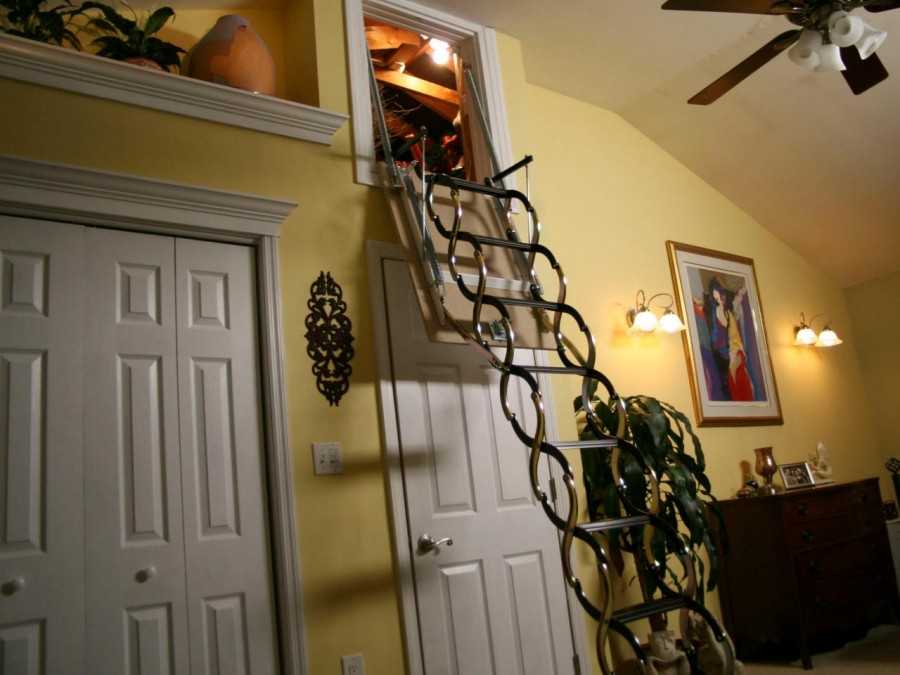

1. Ножничные ступеньки. Этот вид изготавливается из металла. Сами ступеньки могут быть и деревянными. Лестница представляет собой сжимающийся механизм. В сложенном виде конструкция принимает очень компактную форму и размеры, поэтому отлично подойдет для маленького чердачного люка;
2. Телескопические ступени. Представляют собой систему выдвижных секций (по типу раскладного телескопа). Этот вариант выполняется из алюминия и тоже очень компактно смотрится на меленькой чердачной дверце;
3. Откидные (раскладные) лестницы. Такой тип наиболее популярен, так как характеризуется практичностью, долговечностью, экономичностью и легкостью монтажа. Далее его мы опишем более детально.

В общем же большинство лестниц схематично выглядят так:

Прежде чем приступить к проектировке чердачной лестницы, рассмотрим некоторые стандартные характеристики конструкции:

• Ширина марша для чердачных ступеней не должна превышать 60-65 см.;
• Высота всей конструкции (с учетом наклона) допускается до 300 см. Все, что превышает данную длину, становится менее устойчивым и менее крепким. Чем выше лестница, тем меньше нагрузки она может выдержать;
• Исходя из рекомендуемой длины лестницы, выбирается количество ступеней – 13-15 шт., с расстоянием между ними до 20 см.;
• Самый удобный и безопасный угол наклона лестницы – 60-700 градусов;
• Ступеньки – непосредственный приемник нагрузки при подъеме, поэтому они должны иметь плотную структуру и толщину от 18 мм, и располагаться строго параллельно полу.

Выбор материала для лестничного марша должен быть обусловлен частотой эксплуатации конструкции. Дерево быстрее изнашивается, чем металл. Так, если вы поднимаетесь на чердак каждый день, лучше спроектировать ступеньки из металла. В остальных случаях, дерево, как материал легкий, экологичный и простой в монтаже, имеет большую популярность.

Итак, давайте приступим и создадим современную чердачную лестницу с люком своими руками по чертежам, которые подготовили для вас наши специалисты.

Описание конструкции

Чердачное помещение в жилом доме, как правило, является местом хранения ненужных вещей, которые годами копятся там, и количество их возрастает, либо же на чердаке обустраивают полноценную дополнительную комнату. И с каждый годом возрастает количество тех, кто пытается облагородить это помещение. В старых домах советской эпохи вход на чердак обычно делали с улицы. Под окном стояла огромная стремянка, которая вела на чердак. А уже в нашем современном веке люди стали обустраивать чердаки с тем учетом, чтобы попасть туда можно было, находясь непосредственно в доме. Это незаменимый атрибут в частном доме, чердачную лестницу также можно использовать на гараже или в мастерской.

Какими бы функциями ни обладало это помещение в вашем доме, попасть туда реально только с помощью лестницы, которая станет связующим звеном между двумя этажами.

В данном случае речь идет о лестнице чердачной, складного типа, которая, ввиду своей конструкции, занимает не много места и является наиболее подходящим вариантом в качестве средства перемещения с первого этажа на второй.

В магазинах присутствует широкий выбор данных конструкций, однако не все они могут соответствовать требованиям покупателя. Куда проще и дешевле сделать складную лестницу своими руками, владея навыками работы со строительными инструментами, и без посторонней помощи

В этом деле важно составить правильный чертеж и следовать его указаниям

Чердачные лестницы складного и раздвижного типа экономят свободное пространство на нижнем этаже, гарантируют безопасный подъем, а также при необходимости, могут быть препятствием для проникновения детей на чердак без разрешения взрослых. Наиболее прочным материалом в качестве каркаса лестницы может быть дерево, металл, а также комбинация из дерева и металла. Такие конструкции бывают на пружинах и раскладными, с поручнями и без. Лестница складная должна быть устойчивой и безопасной, ведь расстояние от нижнего этажа до чердака зачастую составляет минимум 2 метра, а это приличная высота, с которой можно упасть и получить травму.

Основные требования к складным лестницам:

• функциональность;
• лестница должна иметь 45-градусный угол наклона;
• легкий вес конструкции;
• проход надлежит делать оптимальной ширины;
• эргономичность. Складная лестница должна занимать минимальное количество пространства;
• экологичность. Материалы, из которых будет сделана лестница, нужно выбирать высокого качества;
• простота выдвигания и складывания на место.

Виды чердачных лестниц:

• деревянная;
• металлическая;
• раздвижная;
• винтовая;
• складная.

Принцип складывания чердачной лестницы:

• лестница раздвижного или телескопичного типа;
• лестница ножничного или клещевидного типа;
• раскладная или рычажная лестница.

Виды

Все виды чердачных лестниц можно условно разделить на переносные и стационарные. Переносные варианты являются обычными стремянками, которые приставляются к чердачному люку и используются по назначению. Постоянно спускаться и подниматься по ним не доставит особого удобства, особенно детям или пожилым людям, а также они являются небезопасными. Их достоинство заключается в том, что они просты в изготовлении, не занимают много пространства в комнате, если они не востребованы, то их можно просто убрать в любое свободное место.

Складная конструкция обычно изготовляется из алюминия, так как он прочный и легкий. Внизу расположены опорные балки для придания устойчивости, ширина может достигать 65 см. Шаг ступеней обычно составляет 10–20 см, секций может быть одна или несколько. Самой длинной является 4-х секционная модель, но такая высота обычно не требуется, для высоты этажа 2,5–3 м достаточно двух секций.

Раскладная чердачная лестница по механизму своей разборки может быть:

• выдвижная;
• ножничная;
• рычажная;
• откидная.

Раздвижная чердачная лестница из алюминия хороша тем, что легко раскладывается до нужной длины и надежно фиксируется, а в сложенном состоянии занимает совсем немного места, ее можно прислонить к стене или положить на чердаке. Все подобные конструкции можно легко найти в строительных магазинах, так что даже не придется ничего делать самостоятельно.

Другой вариант – это смонтировать самодельную лестницу с откидной частью. Крепиться она может на потолочной двери или люке, затем легко откидываться и раскладываться. Секций может быть 2–3, в разложенном состоянии она получается жесткая и стационарная. Для монтажа ее каркаса и ступеней используют твердые породы древесины, а для крепления и механизма раскладывания – металлические детали. При грамотном проекте и аккуратной работе такая конструкция может быть автоматическая, очень удобная и совершенно безопасная.

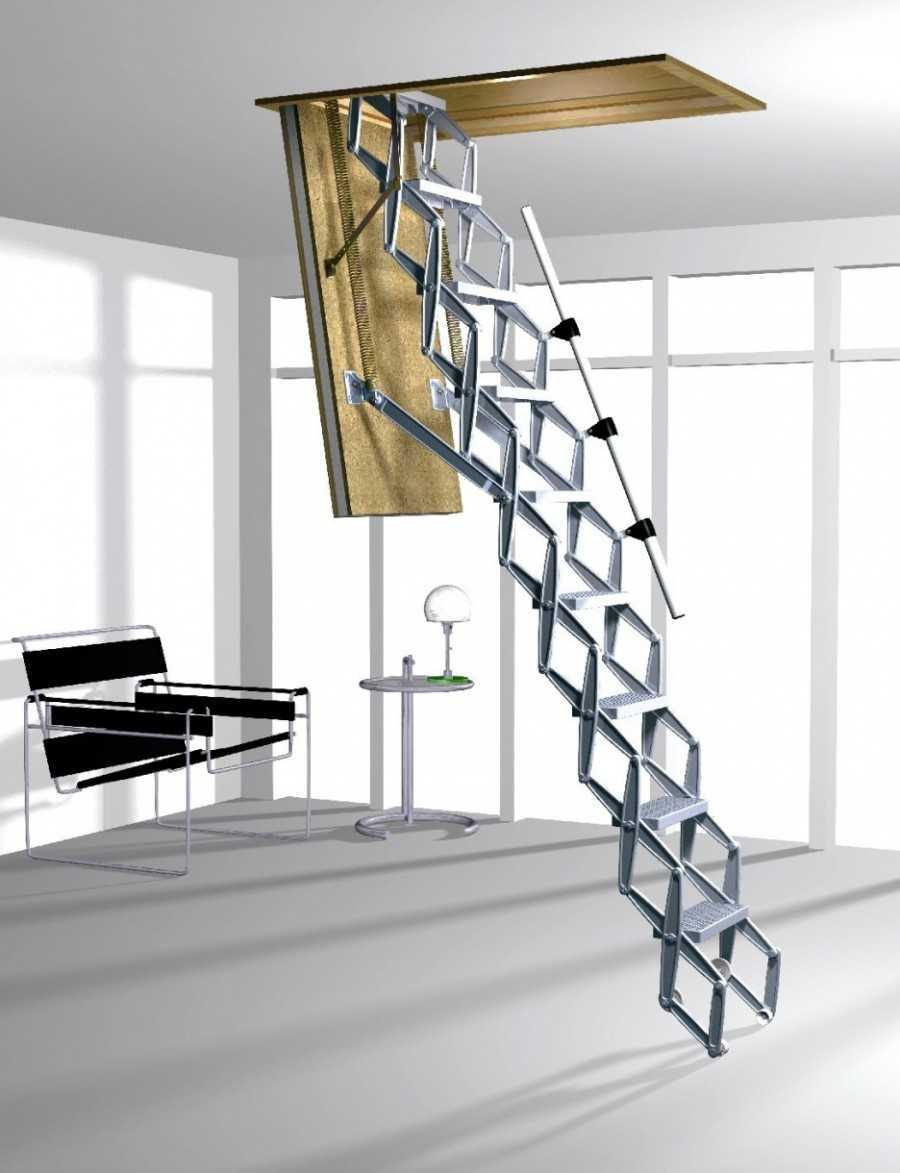

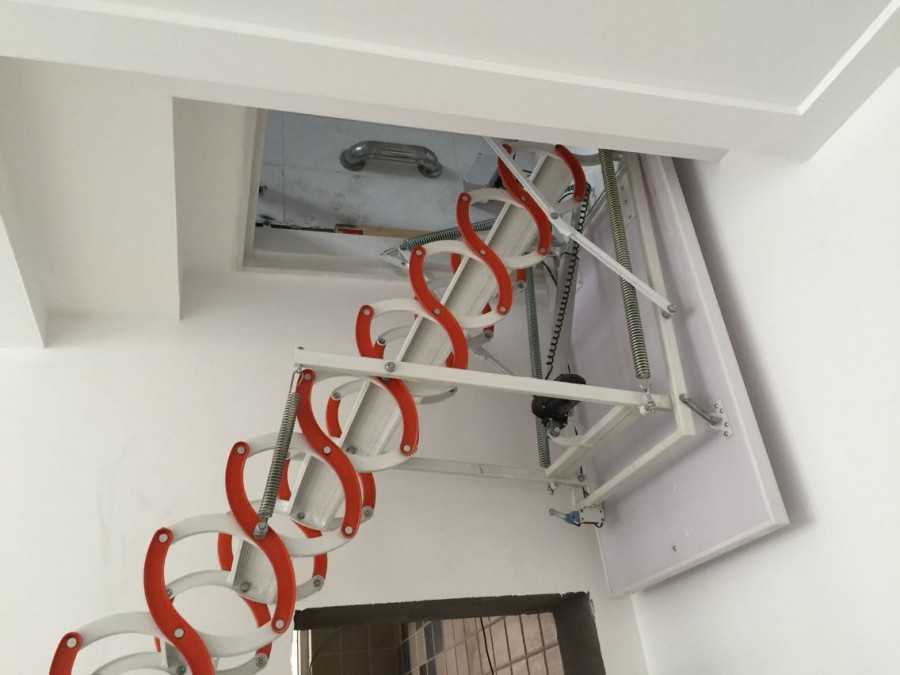

Интересный вариант компактных конструкций, которые крепятся изнутри к чердачному люку – это ножничные лестницы. Они чаще всего изготовляются полностью из металла, а при открытии заслонки на чердак раскладываются на подобии гармошки или трамвайного токосъемника. Каркас является очень легким, легко крепится к деревянному люку с помощью болтов. Недостатком является то, что спустя некоторое время интенсивной эксплуатации металлические детали начинают скрипеть. Поэтому надо не забывать смазывать их периодически.

Разновидностью выдвижной является телескопическая чердачная лестница. Она состоит из множества алюминиевых трубок, которые складываются один в один. В сложенном виде она занимает мало места, легко крепится к чердачному люку. Для того чтобы разложить ее, предусмотрена специальная ручка. Но такие модели не пользуются особой популярностью.

Очень распространенный вариант – это монолитные лестницы, то есть не раскладывающиеся и не переносные. Такие подъемные конструкции хоть и занимают больше места, но являются крепкими, не нуждаются в подвижных деталях, могут прослужить не одно десятилетие. Их можно изготовить из качественной древесины, снабдить перилами, а подлестничное пространство использовать с максимальной пользой.

Однопролетная монолитная лестница – самая простая в изготовлении, но она может иметь слишком крутой подъем, что вызовет неудобство при регулярном использовании. Самой удобной может стать конструкция с двумя пролетами, расположенными перпендикулярно или параллельно друг к другу. Единственная проблема заключается в том, что она будет забирать максимальное пространство. Чтобы сэкономить место, многие мастера возводят в небольшом помещении винтовую лестницу.

Монолитные лестницы на чердак или мансарду с одним или двумя пролетами изготовляются из дерева, но есть и модели с каркасом из металла, имеющие деревянные ступеньки. Чаще всего их делают в укромном, самом невостребованном месте помещения. Удачным решением будет расположить их у стены или в углу комнаты.
