Ручной зиговочный станок своими руками

Изготовление в домашних условиях

Если вы не желаете покупать заводскую зиговочную установку, то можно сделать ее своими руками. Такой вариант подойдет тем, кто работает с металлом в домашних мастерских и в ограниченных объемах. Для промышленных предприятий самостоятельно изготовленное оборудование лучше не использовать.

Одним из преимуществ самодельного станка является его простота и дешевизна в изготовлении. Все основные детали можно легко найти в своем хозяйстве или приобрести на рынке. Конечно, количество и характер деталей зависит от типа устройства, которое вы собрались сделать. Существует несколько вариантов производства зиг-машины в домашних условиях. Мы предлагаем один из них.

Для создания устройства вам следует подготовить следующие детали:

Кронштейн.
Рабочие валы (2 штуки).
Хвостовик цилиндра.
Корпус устройства.
Защитный кожух.
Устройство с пружиной.
Стопорный штырь.
Детали зубчатой передачи.
Винт с откидной рукояткой.
Ролики.

Ролики самодельной зиг-машины приводятся в действие при помощи другой рукоятки и посредством зубчато-ременной передачи. При создании собственного станка обязательно проследите за тем, чтобы элементы передачи были закрыты специальным кожухом.

Такой элемент строения обязательно сделает работу оператора более безопасной. Для детального ознакомления посмотрите соответствующие видео, в которых на просторах интернета нет недостатка.

Особенности технологического процесса

Зиговка металла – это несложная в исполнении операция, но она требует некоторых умений и знания технологического процесса. Поскольку благодаря зиговке более мягкий материал приобретает большую прочность, необходимо чтобы элементы были выполнены качественно. Для этого, требуется знать, как происходит процесс нанесения рельефа. Он заключается в следующем:

Поднимается верхний валик на нижний ложиться деталь на обработку и затем на нее опускается поднятый верхний валик.
Очень важно, чтобы в процессе зигования были нанесены равномерные рифления и учтено расстояние, поэтому обязательно требуется применять упор.
Степень фиксации заготовки регулируется при помощи, имеющихся винтов.
Также к особенностям относится то, что, если использовать более прочный материал, нужно учитывать, что для зиговки в этом случае необходимо применять на оборудование гидро или электроприводом.
К примеру, если будет применяться рифление на алюминиевых или цинковых материалах, то требуется увеличивать расстояние между зигами, а также увеличивать радиус самого зига.
Валы с соответствующими роликами в ходе работы имеют противоположное действие, то есть, вращаются в противоположном направлении, что в результате создает необходимые углубления на листовом металле.

В случае если с первого раза нанесения рельефа на тонколистный металл было недостаточно осуществлено, то можно провести еще несколько циклов по уже пройденным зигам. Только после достижения необходимого результата можно извлекать заготовку.

Проведение обжига заготовки

Напильники изготавливаются из стали марки У10, которая обогащена углеродом, напильник из данной стали хрупок, легко может расколоться при нагрузке. Для того, чтобы металл был тверд и не сыпался при ударах, его необходимо закалить. Обычно процедура производиться в специальной печи, температура которой достигает 700 °C.

Температура горения на плите не высока, достигает не более 300 градусов. Чтобы достичь необходимого жара, нужно использовать своеобразный экран. При отсутствии специального термометра, можно воспользоваться обычной поваренной солью, температура ее плавления равная закаливанию стали для ножа.

Закаливание напильника необходимо только в режущей части. Проверка равномерного закаливания происходит визуально, после достижения температуры, нож должен быть равномерно красноватого цвета. На максимальных температурах необходимо продержать изделие не менее 4 часов. Остывание производится плавно, в случае если, остудить деталь сразу, она просто расколется. Остужение детали происходит посредством плавного снижения температуры, нагрев уменьшается каждый час на четверть своей начальной интенсивности.

Выбор формы поперечного сечения напильника

Форма поперечного сечения напильника выбирается в зависимости от вида, размеров и расположения обрабатываемой поверхности в соответствии с его назначением.

Форму сечения напильника выбирают соответственно по очертанию обрабатываемой поверхности (табл. 2).

Таблица 2. Форма сечения напильника и его назначение

Виды напильников	Назначение
	Плоские и плоские остроносые предназначены для опиливания легкодоступных плоских и выпуклых поверхностей, пропиливания шлицев и канавок (размера h и больше), распиливания прямоугольных отверстий
	Квадратные (четырехгранные) предназначены для распиливания квадратных и прямоугольных отверстий (размера b и больше), узких плоских поверхностей, недоступных для работы широким плоским напильником
	Трехгранные и ромбические предназначены для опиливания внутренних острых углов, трехгранных отверстий и плоскостей (размера b,h и больше), в недоступных для плоского напильника местах
	Круглые и полукруглые предназначены для распиливания круглых или овальных отверстий, вогнутых и плоских поверхностей (размера d,b,h и больше), для опиливания плоской стороной плоскостей, полукруглой стороной—вогнутых поверхностей (полукруглых выемок)
	Ножовочные предназначены для опиливания внутренних углов, клиновидных канавок, узких пазов, плоскостей в трехгранных, квадратных и прямоугольных отверстиях (размера b,h и больше)

Изготовление листогибочно пресса

Можно сказать, что ручной листогибочный станок, приводимый в движение при использовании мускульной силы рабочего, это наиболее удобный агрегат для ремонта и строительства объектов. Его можно применять непосредственно на том месте, где он нужен в данное время, а потом быстро перенести в другую точку.

Как составить план технического задания

Прежде всего, не разбрасывайтесь. А это означает, что в Сети Интернет есть много статей, фото и видео по этому поводу, но в каждом отдельном случае нужны индивидуальные детали. Следовательно, перед тем как вы решитесь составить план работ, определитесь с техническими характеристиками, а это:

максимально допустимая ширина листа в мм;
максимальная толщина листа в мм;
нужный вам диапазон углов изгибания;
точность изгибания;
габариты станка (длина, ширина, высота).

Видео: самодельный листогиб

Если с шириной всё понятно (лист редко бывает шире 1000 мм), то вот с толщиной не совсем, например, для фальцевой кровли используются листы толщиной не более миллиметра. Такая же толщина у водостоков, но если дело касается перил для лестницы или другого ограждения, то здесь толщина может достигать 3 мм.

Примечание. Если металл оказался уже, чем это требуется для изготовления чего-либо, то его всегда можно зафальцевать на этом же станке. Не следует путать фальцовку с вальцовкой, так как для второго варианта необходимы специальные прокатные валики, которых нет у листогибов.

Листогибочный станок, чертёж

Листогиб своими руками — чертежи и описание как сделать:

Роликовый нож. Его лучше всего делать из легированной стали, а при необходимости заменять новым.
Задний стол. Служит для размещения заготовки. На его опорах держится резак и сгибатель.
Деревянная подставка. Служит для предотвращения скольжения заготовки. Высота подставки регулируется.
Передние упоры. Позволяют устанавливать ширину разреза.
Упор углового сгиба и измерительная пластина. Позволяет варьировать угол и изгиб получится произвольным, то есть таким, какой потребуется в конкретном случае.

Пожалуй, самым сложным моментом при составлении плана можно назвать выбор требуемого диапазона углов при изгибании металлов. Но, как бы там мни было, при подобных конструкциях максимальный изгиб (зависит от поворотной балки) может достигать только 135⁰, но при необходимости можно произвести догибание до 180⁰. Та или иная толщина листа определяется мощностью прижимной рамы – чем мощнее рама, тем толще металл можно гнуть.

Особенности самодельных вариантов исполнения

Зиг машина своими руками может быть создана только при использовании подготовленных чертежей и проектов

В рассматриваемом случае уделим внимание на нижеприведенные моменты:

Прижимной вал должен иметь ход не менее 12 миллиметров. Как правило, прижимной вал находится сверху, нижний неподвижный.
Есть также и боковые упоры, которые позволяют исключить вероятность сдвига вала во время обработки. Зиговка своими руками создают так, чтобы при замене шайбы можно было изменить зазор расположения рабочего ролика.

При рассмотрении того, как создается зиг машина своими руками, отметим, что понадобятся зубчатые колеса с диаметром около 6 сантиметров для передачи усилия.
Валы рекомендуется крепить так, чтобы можно было заменить при необходимости. Что касается зубчатых колес, то в процесс эксплуатации не нужно быть проводить замену – только при обслуживании конструкции. Зиговочная машина ручная своими руками должна создаваться с учетом того, что время от времени придется выполнять обслуживание.
Рекомендуется проводить крепление через шплинт, под который можно создать при помощи сверла специальное отверстие. При создании посадочного отверстия учитывается толщина используемых шайб и длина рабочего ролика.
Коробку можно создать из металла, который имеет толщину 5 миллиметров и больше. При расчете высоты коробки учитывается высота вала, создаваемый зазор.
Станина создается так, чтобы в разрезе получалась буква «Т». Довольно часто создается станина высотой около 25 сантиметров. Ширина станины разрабатывается под поставленные задачи. Все элементы могут соединяться между собой различным методом: сваркой, сочетанием болта и гайки и так далее. Отметим, что чаще всего зиговочный станок ручной своими руками создается путем применения болтов и гаек – сборная конструкция более проста в эксплуатации, но обладает куда меньшей жесткостью чем сварная и требует периодической проверки степени зажима всех крепежных элементов.
Ограничитель создается из металла, толщина которого составляет примерно 3 миллиметра.
Рукоятку можно взять из других различных приспособлений.

Следует уделить внимание тому, что ролики также придется создавать своими руками, для чего нужно иметь токарное оборудование. Они сменные, выбираются в зависимости от поставленных задач при производстве

Чертежи роликов для зиг машины с размерами можно скачать из интернета, производство проводится при использовании проката из закаленной стали.

Вышеприведенная информация всецело описывает то, как сделать зиг машину своими руками, какими особенностями она обладает и для каких целей используется.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Простейшее гибочное приспособление для металлопроката своими руками

Здравствуйте, уважаемые читатели и самоделкины! Наверняка те из Вас, кто работает с металлом, часто сталкиваются с необходимостью согнуть стальной квадрат, полосу, и другой металлопрокат. В данной статье, автор YouTube канала «Be Creative» расскажет Вам, как он изготовил одно из самых простейших приспособлений для решения этих задач.

Материалы. — Стальные пластины 10 мм толщиной — Стальная полоса — Винты М10 под шестигранник с потайной головкой — Винты М8 с внутренним шестигранником и круглой головкой — Машинное масло или смазка WD-40.

Инструменты, использованные автором. — Электронный штангенциркуль — Гейферный захват — Шуруповерт — Сверлильный станок, тиски — Болгарка, заточной диск — Метчик, сверла по металлу, зенковка — Маркер, керн, шестигранные ключи. Процесс изготовления. Первым делом мастер размечает на стальной пластине 50Х90Х10 мм центры двух будущих отверстий на расстоянии 13 мм от края.

В качестве рукоятки будет использоваться стальная полоса 10Х25 мм и длинной около 50 см. Он находит на ней центральную линию, размечая ее штангенциркулем с двух сторон.

С одной стороны пластины отверстия зенкуются под потайные головки прижимных винтов.

Теперь пластина прикручивается винтами М10 под шестигранник с потайной головкой.

Все детали почти готовы, автор соединяет их между собой четырьмя винтами, оставляя между пластинами зазор в несколько мм.

Прижимная фиксируется в тисках, и лишний материал убирается при помощи болгарки с заточным диском.

Теперь ничего не мешает согнуть стальную полосу под углом 90 градусов с минимальным радиусом.

После выполнения операции сгибания винты разжимаются, приспособление снимается.

Также, если закрепить в тисках возле заготовки трубу, то изгиб заготовки можно будет получить с большим радиусом.

Благодарю автора за идею простого, но очень полезного приспособления для мастерской!

Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Область применения

Чаще всего зиговочные станки применяют в строительной сфере. Посредством такого аппарата можно изготовить целый ряд просто незаменимых конструкций: элементы воздуховодных систем, водосточные трубы, запчасти для теплотрасс. В этой сфере деятельности используют в основном ручные зиговочные станки. Они стоят относительно дешево, обладают небольшими габаритами. Кроме того, для их использования не надо подводить электричество.

При помощи зиговочных станков часто обрабатывают детали цилиндрической формы. Ролики такого станка во время прохождения через цилиндр делают на нем специальные замки, к которым и крепятся другие детали. Такой метод обработки оказывает меньшее отрицательное действие на заготовку, чем сварочный процесс. Еще одним преимуществом зиг-машины считают отсутствие необходимости в дополнительных расходных материалах.

Кроме того, классический зиговочный станок может быть усилен дополнительным оборудованием, которое значительно расширит его функциональные возможности. С помощью модифицированной зиг-машины можно выполнять гибку металла, его профилирование. Зиг-машины могут быть ручными и оснащенными автоматизированной системой управления.

Цели и назначение

Накатывание — холодный способ обработки изделий. Под воздействием инструмента на поверхности получается различный узор — сеточка, рифление, риски, насечки. Особых требований к подготовке поверхности нет. Деталь обтачивают до нужного диаметра, после накатывают рифление.

Назначение накатки:

Повышение эксплуатационных свойств.
Удаление трещин и других дефектов.
Повышение устойчивости к коррозии.
Усовершенствование рабочих характеристик изделий.

Для некоторых деталей накатка необходима из-за их эксплуатационных особенностей. Рифление делают на головках винтов, рукоятках. Для удобства пользования накатывание делают ручке на станках и других механизмах.

Как изготовить зиговочное оборудование своими руками

Приобретение серийного зиговочного станка даже ручного типа имеет смысл в том случае, если работа с листовым металлом входит в сферу вашей профессиональной деятельности. Во всех остальных случаях, если такое оборудование необходимо для выполнения несложных работ по дому, лучше изготовить его своими руками, тем более, что сделать это не так уж сложно

Что важно, подобная машина своими руками может быть выполнена из очень доступных и недорогих материалов

Прежде чем приступать к самостоятельному изготовлению станка для зиговки, необходимо найти чертежи такого устройства, при этом за основу можно взять и серийное оборудование. Сделать это несложно, так как чертежи машин и даже видео-инструкции многие домашние умельцы выкладывают в интернет.

Схема зиговочного станка

Чертеж вала (верхний вал изготавливается без места под посадку ручки)

Чертеж корпуса вала

Станина зигмашины: высота 25 см, ширина определяется высотой коробки

Упорно-ограничительный щит: размеры 18х20 см, толщина 0,2-0,3 см. Боковые распорки приварены

Подходящую рукоятку можно подобрать отдельно, чтобы не заниматься самостоятельным изготовлением

Чертеж рабочих роликов станка

Чтобы собрать свой зиговочный аппарат (даже станок простейшего ручного типа) вам потребуется подготовить следующие конструктивные элементы машины:

корпус устройства с защитным кожухом;
кронштейн;
хвостовик цилиндрической формы;
два рабочих вала;
стопорный болт;
винт, оснащенный откидной ручкой;
устройство пружинного типа;
элементы зубчатой передачи;
непосредственно сами ролики.

Самодельный зиговочный станок с ручным приводом

Крепление устройства осуществляется при помощи специального винта, при этом хвостовик механизма входит в чашечку кронштейна, вокруг которого корпус станка должен свободно проворачиваться. Фиксация корпуса устройства в определенном положении выполняется при помощи стопорного болта. За перемещение верхнего вала станка относительно нижнего отвечает пружинный механизм, приводящийся в действие посредством вращения рукоятки.

Для приведения во вращение рабочих роликов машины используется другая рукоятка, которая связана с рабочими валами посредством зубчатой передачи. Чтобы сделать работу оператора такого станка более безопасной, элементы его зубчатой передачи закрывают защитным кожухом. В интернете можно без особых проблем найти видео-ролики, в подробностях демонстрирующие процесс изготовления самодельного зиговочного оборудования.

Самодельная зиговочная машина с электроприводом

Процесс обработки заготовок из листового металла, выполняемой на зиговочной машине, с подробностями которого также можно ознакомиться по видео, выглядит следующим образом:

на заготовку предварительно устанавливается упор, положение которого можно регулировать при помощи специальных винтов;
обрабатываемый край детали устанавливается на нижний ролик;
при помощи вращения рукоятки на край заготовки опускается второй ролик;
вращая рукоятку станка, ролики и зажатую между ними деталь приводят в движение.

Зиговочный станок представляет собой специальное устройство, предназначенное для выполнения зиговки. Зиговка – это относительно простой процесс, который выполняется над деталями из листового металла и заключается в нанесении на эти детали сплошных выступов и углублений.

Вместе с тем для его полноценного осуществления необходимо специальное устройство – ручной или автоматический зиговочный станок. Современный рынок предлагает множество подобных станков самых разных модификаций. Для тех, кто решил сделать такое устройство своими руками, мы предоставляем детальную инструкцию.

Механизированный инструмент

Для повышения производительности труда при выполнении некоторых видов опиловочных работ применяют механизированный инструмент.

Существует два типа приспособлений для механического опиливания:

й тип — роторного действия, с использованием гибкого вала или пневматических и электрических машинок;
й тип — возвратно-поступательного действия, с использованием механизмов, преобразующих вращательное движение в прямолинейное возвратно-поступательное.

Приспособлениями первого типа являются фасонные вращающиеся напильники (рис. 11) и абразивные круги.

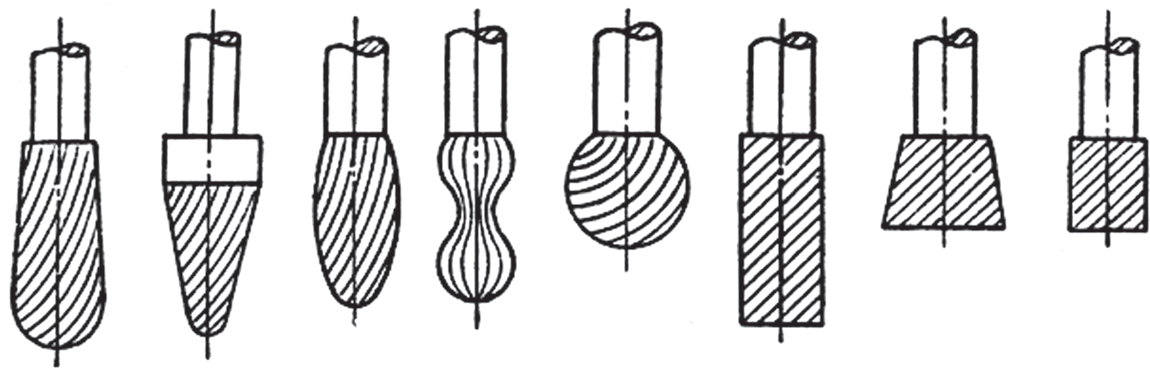

Рис. 11. Вращающиеся напильники (борнапильники)

Значительно облегчают и ускоряют опиливание переносные опиловочные пневматические машинки, которые имеют сменные зажимные патроны для установки различных по форме и размерам вращающиеся напильники и абразивные круги. Отработавший воздух пневматического привода в виде струи направляют на поверхность изделия, чем удаляют стружку из зоны обработки.

Приспособления второго типа используют энергию привода гибкого вала бормашины или пневматической машинки. (рис. 12). Приспособление состоит из корпуса, внутри которого вращательное движение вала преобразуется в возвратно-поступательное движение напильника и имеет сменные зажимные патроны для установки различных по форме и размерам напильников.

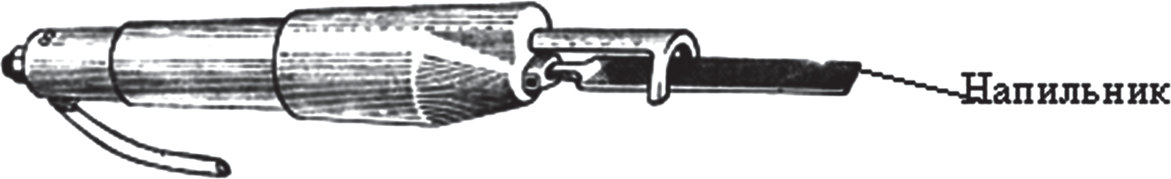

Рис. 12. Переносная опиловочная пневматическая машинка с напильником

Работа механического напильника требует приложения некоторого усилия, но значительно меньшего, чем при ручном опиливании, так как рабочий здесь только направляет напильник и регулирует нажатие. Самую тяжелую часть работы по снятию стружки производит машина. Вместо напильника можно установить ножовочное полотно. Отработавший воздух пневматического привода в виде струи направляют на поверхность изделия, чем удаляют стружку из зоны обработки.

Приемы опиливания

Наибольшая производительность труда при опиливании обеспечивается при расположении верхней поверхности губок тисков на уровне локтя рабочего (рис. 6, а). Существенное влияние на производительность опиливания оказывает положение ног и корпуса рабочего при работе.

Наиболее удобное положение такое, при котором корпус слесаря составляет примерно 45° с линией, проходящей через губки тисков (рис. 6, б). Левая нога слесаря должна быть выдвинута вперед носком в сторону рабочего движения напильника на расстояние 150–200 мм от переднего края верстака и должна воспринимать почти весь вес тела. Правая нога должна быть отдалена от левой на 200–300 мм. Угол между средними линиями ступней должен составлять примерно 60– 70° и правая нога должна быть упором (рис. 6, в).

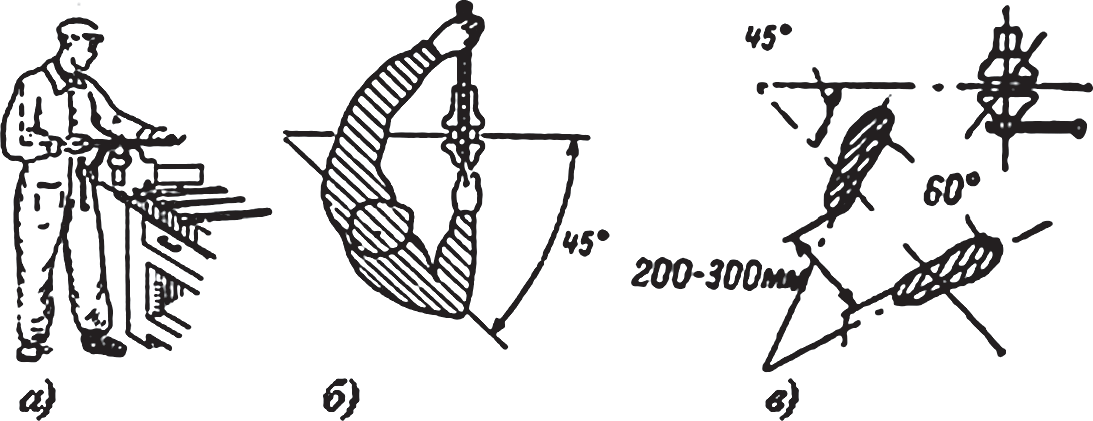

Рис. 6. Приемы опиливания

Для снятия напильником толстых слоев металла приходится нажимать на напильник с большей силой, и поэтому правую ногу отставляют от левой на 500–700 мм, так как в этом случае нагрузка на нее больше, чем в первом случае. При слабом нажиме на напильник, например при доводке или отделке поверхности детали, ноги ставят почти рядом.

Существенным является координация движений слесаря и усилий, прикладываемых к напильнику (рис. 7).

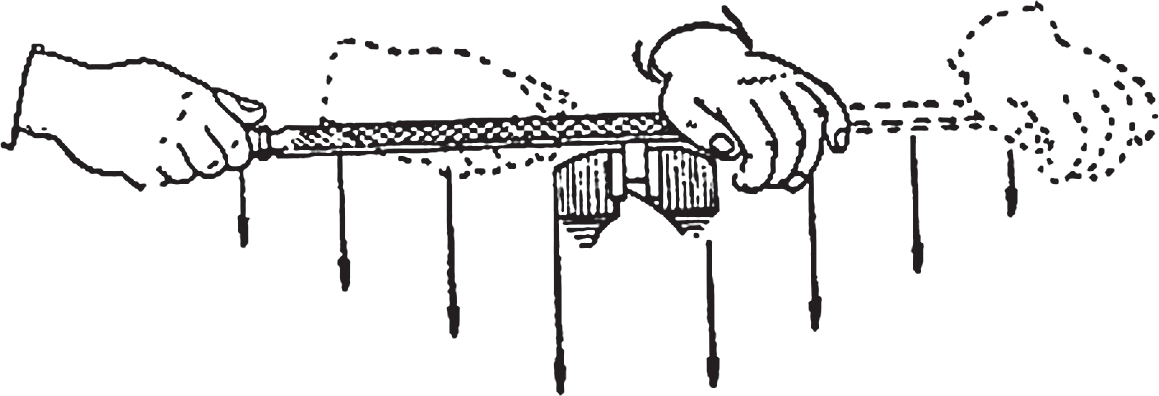

Рис. 7. Схема распределения усилий нажима рук при опиливании

Движение напильника должно быть строго горизонтальным, поэтому вертикальные усилия на рукоятку и нос напильника должны изменяться в зависимости от положения точки контакта напильника с деталью. При рабочем движении напильника усилие левой руки необходимо постепенно уменьшать. Регулируя усилие нажатия на напильник, добиваются получения ровной опиливаемой поверхности без завалов по краям. Прижимать напильник к детали необходимо только при рабочем ходе (от себя). Во время обратного хода напильник должен лишь скользить по поверхности. Чем грубее обработка, тем больше должно быть усилие при рабочем ходе.

Если плоскую поверхность опиливают особенно тщательно, ее проверяют «на краску». Окрашенные места опиливают, а затем поверхность снова проверяют по краске. Так продолжают до тех пор, пока не будет достигнута необходимая точность обработки поверхности.

Правильное положение рук при черновом опиливании показано на рис. 8. Темп движения напильника зависит от его величины и выполняемой работы. Опиливание идет быстрее, если темп движения взят небольшой, а стружку снимают большую.

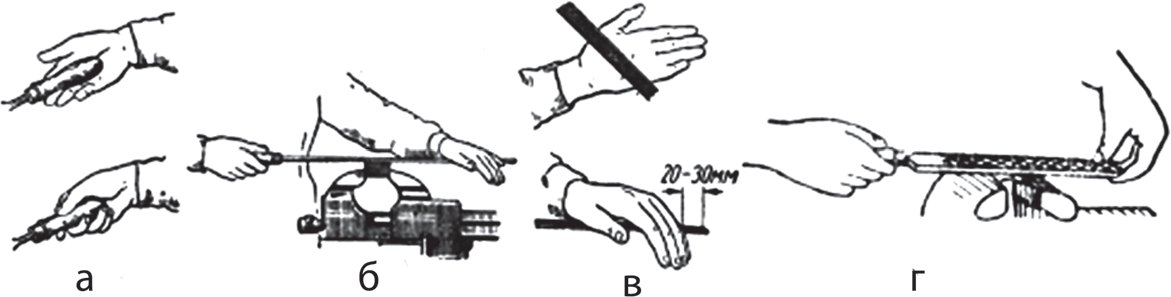

Рис. 8. Приемы работы напильником: а — положение ручки напильника в правой руке; б — выполнение опиливания; в — положение левой руки на напильнике; г — положение левой руки при чистовом опиливании

При чистовом опиливании вертикальное усилие нажатия на напильник должно быть значительно меньше, чем при черновом опиливании. В этом случае левой рукой нажимают на нос напильника не ладонью, а лишь большим пальцем (рис. 8, г). На поверхности заготовки напильник оставляет следы зубьев, которые называют штрихами или рисками. По равномерности штрихов определяют качество опиливания. Для уменьшения глубины штрихов и лучшего выравнивания плоскостей изменяют положение рук и периодически изменяют направление опиливания, в результате получается перекрестный штрих.

При опиливании металлов (особо вязких) между зубьями напильников набивается стружка, которая мешает дальнейшей работе и царапает поверхность обрабатываемой заготовки. Поэтому напильники периодически чистят щетками.

Рабочую поверхность личного напильника с целью предупреждения царапания покрывают мелом. Мел заполняет пространство между зубьями напильника, и стружка не попадает во впадины между насечками.

Опиливание поверхности обычно заканчивают ее отделкой. В слесарном деле поверхности отделывают личным и бархатным напильниками, бумажной или полотняной абразивной шкуркой, которой обертывают напильник, и абразивными брусками. При этом направление движения напильника может быть поперечным, продольным или круговым штрихами (рис. 9).

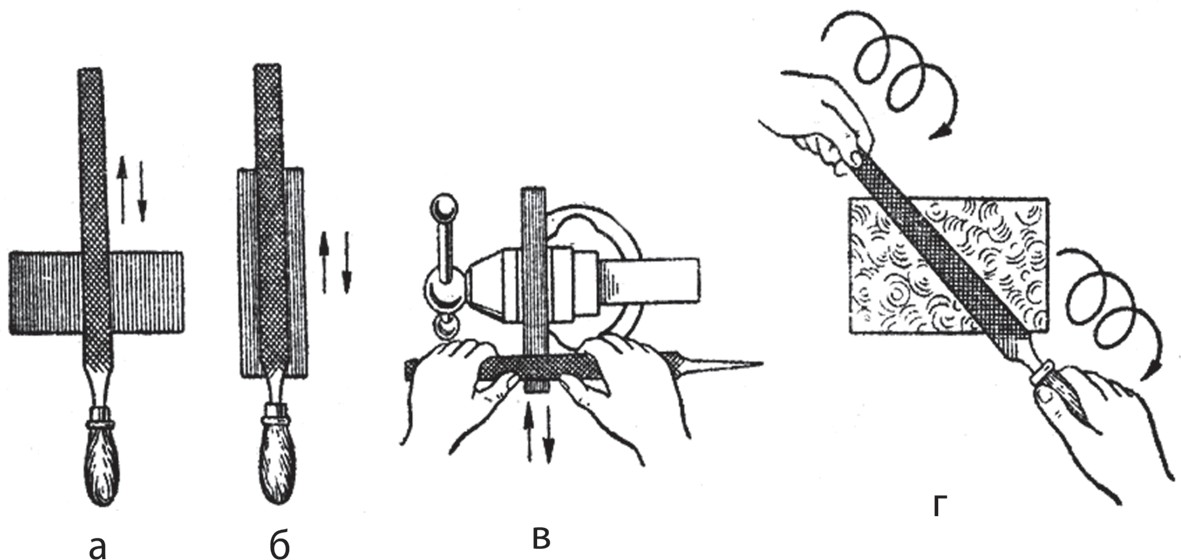

Рис. 9. Отделка поверхности напильником: а — поперечным штрихом; б и в — продольным штрихом; г — круговым штрихом

Чтобы получить гладкую и чистую поверхность, насечку напильника необходимо во время работы чаще прочищать и натирать мелом (при опиливании алюминия — стеарином).

После отделки поверхность обрабатывают абразивными брусками или абразивной шкуркой (мелкими номерами) всухую или с маслом (рис. 10). В первом случае получают блестящую поверхность металла, во втором — полуматовую. При отделке меди и алюминия шкурку натирают стеарином.

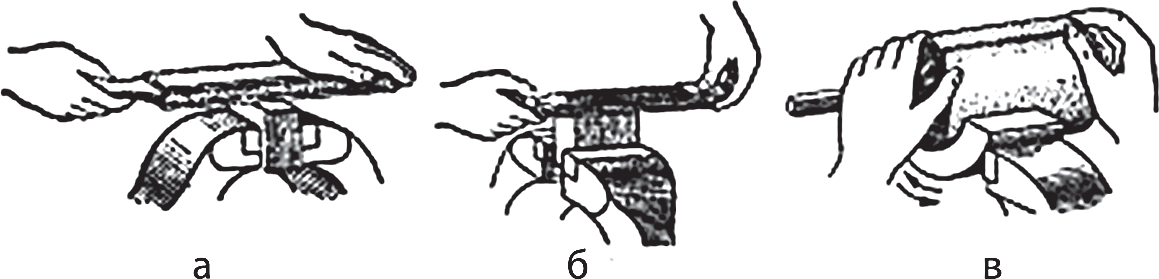

Рис. 10. Отделка опиленных поверхностей: а – деревянным бруском с наклеенной наждачной бумагой; б – абразивной бумажной шкуркой, натянутой на напильник; в — вогнутой поверхности абразивной шкуркой

Техника безопасности

Во избежание травматизма необходимо прочно закреплять накатку в резцедержателе. При сильном надавливании инструмента не жесткие детали могут отжиматься. Для таких изделий лучше применять больше проходов. По краям изделия должны быть фаски достаточного размера, чтобы не оставались заусенцы.

Длинные детали фиксируются задним центром. Вылет пиноли должен быть минимальный.

Накатывание применяется для формирования рифленой поверхности на детали. Операция выполняется на токарном станке с минимальными затратами времени, поэтому данный метод целесообразно применять в серийном производстве. Шаг накатки выбирается в зависимости от материала, размера, и назначения изделий.
