Стяжка пружин амортизаторов своими руками

Для чего нужен домкрат? Виды домкратов

Основная функция домкрата заключается в поднятии колеса автомобиля с целью его замены либо шины. Домкрат используется для самостоятельной замены колёс автомобиля в условиях отсутствия ремонтных сервисов. Также иногда приходится залезать под днище автомобиля с целью проведения ремонтных работ. Домкрат пригодится и в этом случае.

Вне автомобильной тематики домкраты часто используются для установок конструкций по необходимому уровню при проведении строительных и ремонтных работ, при поднятии грузов на складах и запчастей в мастерских.

О том, как происходит замена крестовины карданного вала на ВАЗ-2107, вы сможете прочитать в подробном материале нашего автора.

Также вас может заинтересовать информация о том, как выбрать и надёжно закрепить колпаки на колесах своими руками.

Важные характеристики домкрата перечислены ниже.

Грузоподъёмность. У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес автомобиля. Также необходимо учитывать вес груза в багажном отделении.
Высота подъёма. Этот параметр особенно важен для автомобилей с низким днищем. В этом случае высота подъёма должна быть приемлемой для возможности залезть под автомобиль и провести ремонтные работы.
Высота подхвата. Это и есть высота инструмента. Этот параметр должен быть совместим с клиренсом автомобиля (расстоянием от поверхности до нижней точки). Этот параметр различен для каждой отдельной модели. Необходимо подобрать высоту подхвата так, чтобы было комфортно работать.

Домкраты бывают различных видов по типу привода.

Механического типа, в котором подъём происходит с помощью нажатия на рукоятку. Такие домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
Гидравлического типа. Схож с предыдущим, но требует меньше усилий. Колесо поднимается за счёт давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
Пневматического типа. Устройство работает за счёт сжатых газов. Для использования необходимы баллоны с газом. Газ создаёт давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Физических усилий при этом не требуется никаких.

Подробную информацию о том, как изготовить своими руками подъемник для легкового автомобиля, вы найдёте в материале нашего специалиста.

О том, как пошагово сделать рабочую лебедку из стартера своими руками, подробно расскажет наш эксперт.

Информацию об изготовлении стапеля для кузовных работ своими руками вы сможете прочитать в статье нашего специалиста.

По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, передвижные и переносные. Самодельные устройства чаще всего бывают переносными, так как имеют небольшие размеры. Стационарные домкраты предназначаются для больших грузов, и редко интересуют автовладельцев.

Несколько практических советов

Работая заводским изделием или самодельным устройством, необходимо:

Резьбовые соединения, в обязательном порядке, смазывать солидолом или циатимом. Смазка циатим-201 стоит не дёшево. Поэтому в целях экономии его смешивают с машинным маслом

Пропорция 50/50.
При сжатии рабочей конструкции запрещается снимать стяжку, даже если приняты меры дополнительной фиксации.
Работая необходимо постоянно быть начеку и соблюдать осторожность. Лучше пожертвовать деталями кузова, чем собственным здоровьем или даже жизнью.

Дома, работая руками, для сжатия пружин можно использовать разные приспособления. Например, зажимать рабочий материал в тиски. Все способы для достижения конечного результата хороши. Главное, соблюдать технику безопасности и не пополнить ряды травмированных специалистов «домашнего разлива»!

Анализ вариантов даст возможность выбрать наиболее приемлемый способ. Это позволит, в полной мере, насладиться творческим процессом и повысить собственную самооценку. Мы не говорим об очевидном факте – экономии семейного бюджета.

Зная как сделать съемник пружин, рассмотрим сам процесс стяжки. Разберёмся, в чём собственно, он заключается.

Типы и виды стяжек пружин

Все приспособления для стяжки пружин можно разделить на два больших класса:

Стационарные (используются в автосервисных мастерских);
Переносные (простые устройства для использования рядовыми автовладельцами).

Независимо от типа, все стяжки можно разделить на два типа по способу фиксации пружины:

Центральные стяжки (стержень с резьбой или гидроцилиндр в рабочем положении проходит через центр пружины, пружина удерживается захватами в виде чашек или дисков);
Стяжки для подвески типа макферсон и ей подобных (стержень с резьбой или гидроцилиндр в рабочем положении находится вне пружины, захваты пружины выполняются в виде крючьев или имеют С-образную форму и работают, как консоли).

Центральная стяжка применима только для работы с пружинами в подвесках традиционной схемы, в которых пружина находится отдельно от амортизатора. Стяжки для подвесок типа «макферсон» применяются для работы с пружинами, объединенными с амортизаторами — в этом случае нет возможности расположить стержень внутри пружины, поэтому захват осуществляется сбоку.

Наконец, стяжки пружин могут иметь различный привод:

Механический — это просто стержень с резьбой;
Гидравлический — стяжка производится с помощью гидравлического цилиндра с усилием до 1-2 тонн (такой инструмент используется для стяжки мощных пружин грузовой и с/х техники).

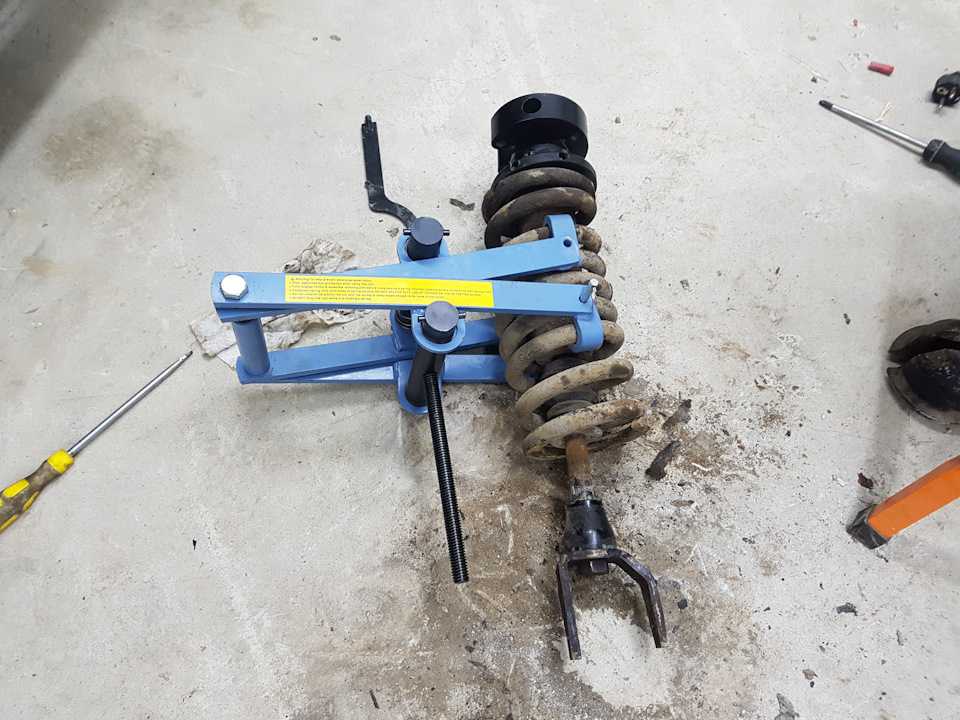

Фирменные приспособления для стяжки пружин

Конечно, существует спецоборудование, используемое при ремонте автомашин определённого бренда. Для сжатия пружин, однако, чаще используются универсальные стяжки. Внешний вид этих устройств показан на рисунке:

Фирменные стяжки пружин

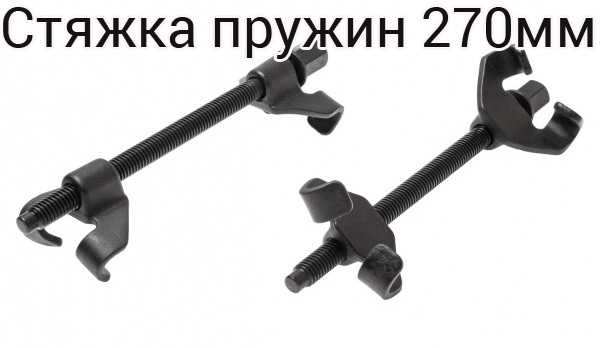

Понятно, что набор универсальных стяжек можно купить в магазине. Однако стоимость такого оборудования – выше, чем цена всех составных элементов в сумме.

Четыре гайки и две резьбовые штанги

Металлические изделия, перечисленные ниже, легко найти почти в любом супермаркете. К примеру, можно купить два стержня с резьбой М16. Ещё понадобятся четыре удлинённые гайки, а также стальная сантехническая труба. Её внутренний диаметр – 16-16,5 мм.

В итоге получится то, что показано на рисунках. Понадобится и стальной прут, который идёт на изготовление арматуры. Рассмотрим, как изготовляются стяжки:

От трубы отрезают два одинаковых цилиндра, длина которых равна 80-120 мм;
Резьбовые стержни при необходимости можно укоротить;
Из арматуры изготовляют 8 стержней длиной примерно 30 см;
С помощью любого гибочного оборудования стержни гнут так, чтобы получить крючки;
Четыре стержня приваривают к двум гайкам, ещё четыре – к отрезкам трубы;
Набор комплектующих на данном этапе полностью готов к использованию.

Сварку проще выполнять, расположив заготовки на плоскости. Суть этих слов иллюстрируется рисунком:

Как приварить стержни-крючки

Собственно, дальше приводится фильм, где технология показана «от и до». Автор даже решил проблему с отсутствием гибочного станка: чтобы согнуть один стержень, нужны два таких же стержня, приваренных к стальному профилю.

Стяжка пружин амортизаторов своими руками просто и реально

Съемник шрусаДовольно часто случается так, что амортизаторы на автомобиле изнашиваются или выходят из строя. Это не удивительно, а причин таким последствиям может быть множество. В таком случае каждый владелец машины сталкивается с рядом неприятностей и единственным их решением может быть замена амортизаторов.

Провести ее можно в сервисном центре или у себя в гараже, однако для этого понадобится стяжка пружин (некоторые называют их спиралями амортизатора), для которых нужен специальный съемник, а также некоторые знания и умения.

Как устроен амортизатор

Обязательной составляющей каждого амортизатора является пружина.

Существуют сейчас всевозможные прогрессивные виды данного механизма такие как, масляные или пневматические, однако в конструкцию каждого из них входит все тот же спиральный элемент, помогающий удерживать заданный уровень автомобиля над землей, а также облегчающий работу при нагрузке на само амортизирующее устройство.

Довольно часто случается так, что амортизатор находится в полном порядке, в то время как пружинящий элемент износился, потерял необходимую жесткость или вовсе лопнул. В таком случае нужна ее срочная замена, которую возможно провести своими руками только имею съемник.

Существует обратная сторона медали, когда с пружиной все в полном порядке, а нужно провести ремонтные работы с самим амортизатором, в этом случае съемник будет незаменим.

Что такое съемник

Съемник, это специальное устройство, которое позволяется проводить сжатие пружин амортизаторов, чтобы в дальнейшем можно было продолжать ремонтные работы.

Вариаций данного устройства существует масса, однако самый распространенный съемник для пружин – это две металлические рейки с нарезанной по всей их длине резьбой и закрепленные по обе стороны крюки, которые при повороте идут навстречу друг другу. Т.е.

когда нужно проводить сжатие пружин, достаточно просто проворачивать рейку, а закрепленные крюки будут стягивать пружину.

Существует еще более упрощенный метод съемника – ременной. В таком случае используются две “лягушки” с заправленными в них прочными тканевыми ремнями.

Ремни прокидываются на верхний и нижний виток пружин, далее владелец авто начинает работать “лягушками”, нажимая на каждую поочередно.

Впоследствии этих действий ремни натягиваются, и “спираль” начинает стягиваться, после чего можно проводить ремонтные работы.

Замена передней пружины

Пружины меняются в паре, как и тормозные диски. Это вызвано тем, что они должны быть равными по высоте, чтобы не вызвать перекосов передка автомобиля.

Инструментарий

• стяжки;

• головка ключа 21;

• шестигранный ключ, 7;

• домкрат;

• лом.

Стяжки — основной элемент процедуры замены пружин

Мы исходим из того, что передний амортизатор в сборе с пружиной уже вытащен из своего гнезда. Снятие амортизатора – кропотливая процедура, которая подразумевает демонтаж фронтальной пластиковой панели, колеса, передней фары.

Перед началом замены амортизатор в сборе должен выглядеть так:

Что мы делаем

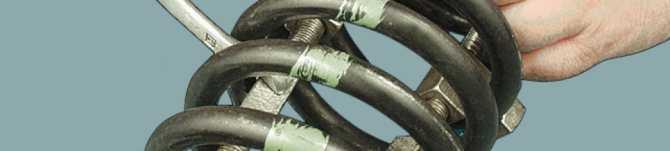

1. Накладываем стяжки с обеих сторон пружины и прихватываем их. 2. Закручиваем стяжки, пружина сжимается. Не надо торопиться, делаем все аккуратно и попеременно.

3. Откручиваем гайку крепления опоры амортизатора с помощью ключа на 21 и шестигранника.

4. Снимаем опору.

5. В разборном виде верхняя опора состоит из четырех компонентов: гайки, нижней опоры амортизатора, подшипника и опорной чашки пружины.

6. Эти элементы заменяемы, они могут быть повреждены, как и пружина. Например, опорная чашка может ржаветь со временем.

7. Легко снимаем старую пружину с пыльником со штока амортизатора. Стяжки не трогаем.

8. Смазываем силиконом или другой густой смазкой опорную полусферу кузова, дабы исключить скрип при езде.

9. Меняем пружину и собираем амортизатор с опорой.

10. Снимаем стяжки, освобождая естественный ход пружины.

11. Устанавливаем амортизатор в сборе в свое гнездо.

Время процедуры 25-30 минут, а полностью снятие и монтаж амортизатора с заменой пружины подвески своими руками займет около 2 часов.

Универсальные и фирменные

Несмотря на то что конструкция стяжки предельно проста, они бывают нескольких видов. К примеру, дилеры некоторых компаний пользуются фирменным инструментом, который подходит только к определенной марке авто. Это касается и стяжек, хотя в большинстве случаев такой скрупулезности не требуется.

Универсальные же стяжки, как можно понять из названия, подойдут ко всему. Пружина — она везде пружина, и устройство для работы с ней подойдет к любой марке авто. Что же касается умельцев, которые ремонтируют машины у себя в гараже, то стяжка им необходима. Давайте посмотрим, как собрать такой инструмент своими руками.

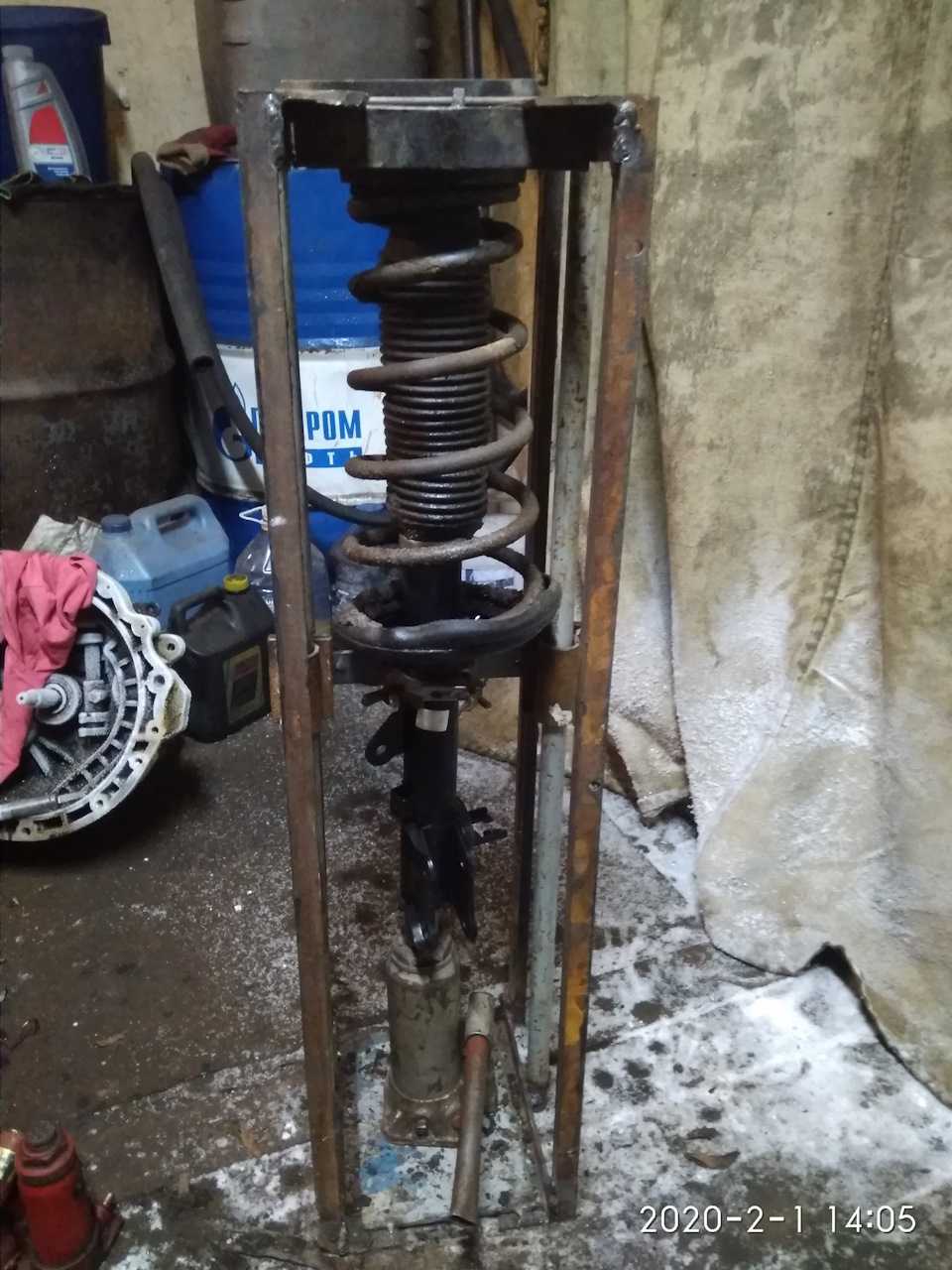

Делаем стяжки пружин из старого домкрата

Сегодня снял стойку, вот нужно отремонтировать но речь пойдет не о ремонте стойки, а о стяжке пружины. Много видел разных вариантов, из домкрата все делают ВАЗовского по-моему оригинального, но у меня такого нет, а есть по домкрат от Волги ГАЗ 21, вот сейчас я из него попытаюсь сделать съемник. Ещё понадобилось пару обрезков уголка, шатун от той же волги, ну и сварка и болгарка.

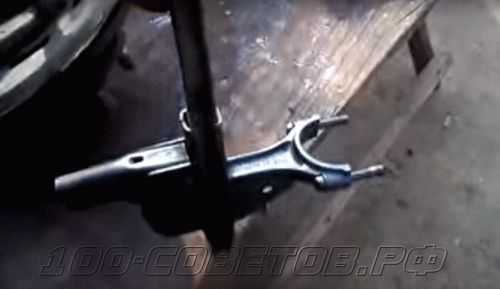

В принципе что тут пытаться я его сейчас и буду делать, для этого нужен домкрат, шатун с автомобиля Волга.

Дальше буду делать и показывать что и как….

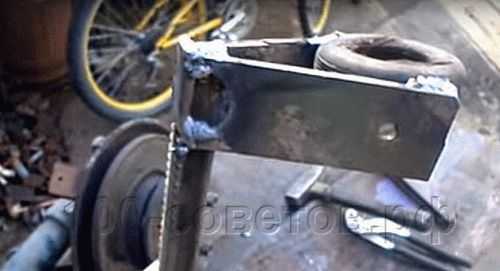

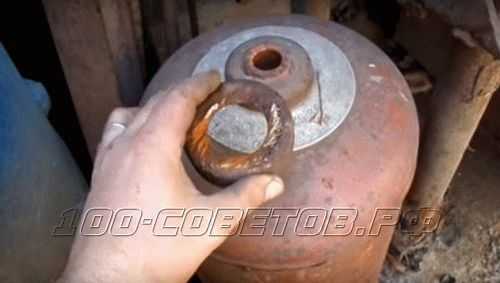

Вот что получилось вниз приварен шатун, а сверху вот это кольцо у меня было срезано с газового баллона, вот это кольцо. Вот она вот такие кольца

У меня есть, я делаю разные изделия из газового баллона и я его использовал для того чтобы сделать съемник.

Вот такие два отрезка, (на выставку не собираюсь ))) на внешний вид особо не обращайте внимания.

Вот такой получился съемник, сейчас я его окультурю, зачищу и пульну из баллончика немного, чтобы он лучше был и покажу как он работает.

Сейчас немного подсохнет потому что я его с баллончика покрасили буду пробовать снимать пружины.

Вот такой простой в изготовлении получился съемник для пружин со стоек делали его около 30 минут, что значит быстро в изготовлении.

Пришлось немного переделать конструкцию, потому как то кольцо которое я вверху преварил разбирать то было хорошо, а вот собирать, попасть в подушку амортизатора тяжело, поэтому пришлось сделать вот так.

Это я не сам придумал, это я подсмотрел и переделал. Вот таким образом мы сжимаем саму пружину без чашки и конструкции, которая стоит сверху амортизатора.

Отличная получилась конструкция, которая прошла испытания и зарекомендовала себя на отлично))) Всем пока.

Автор; Алексей Авраменко Черкассы, Украина

Насадки и удлинители гидравлической растяжки

p, blockquote 8,0,0,0,0 —>

Насадки со смещением №14 и №15 применяются там, где невозможен доступ для приложения прямой нагрузки. Насадка с вылетом помогает получить лучший доступ в труднодоступное место.
Насадка в виде клина №10 применяется для воздействия на внутреннюю часть углов, для придания точечного усилия в определённую область.
Комбинированная насадка №12 используется для воздействия на конструкции с углами.
Зубчатая насадка № 9 является универсальной. Зубья предотвращают соскальзывание при давлении.
Резиновая насадка №13 используется для выправления вмятин на листовом металле панелей. Резина предотвращает дополнительные повреждения при надавливании.
Клиновидный разделитель №16 подключается к шлангу вместо растяжки. При накачивании помпы две части разделителя расходятся друг от друга под усилием. Может использоваться для разведения близко расположенных конструкций, где невозможно воздействовать растяжкой.

p, blockquote 9,0,0,0,0 —>

Гидравлическая растяжка может быть увеличена на любую нужную длину, добавлением дополнительных труб-удлинителей (№№ 4,5,6,7).
Когда в растяжку вставляются удлинительные трубы, то давление, которое передаётся на кузов, снижается c добавлением каждой трубы-удлинителя. Таким образом, чем длиннее конструкция растяжки с удлинителями и насадками, тем меньшее давление она передаёт. Когда используется 2 и больше удлинительные трубы вместе, то всегда нужно располагать самую короткую трубу дальше от растяжки для стабильности конструкции.

Как правильно пользоваться растяжкой

При выполнении кузовного ремонта с использованием растяжки необходимо проделать такие действия.

Шаг 1. Требуется произвести визуальный осмотр, при котором следует оценить степень повреждения конструкции, расстояние между деформированными участками, материал и качество поверхности.
Шаг 2. Берёте набор растяжек и выполняете сборку: соединение гидравлического цилиндра и шланга. При необходимости используйте удлинитель.
Шаг 3. Собранную конструкцию надо закрепить в устойчивом положении, чтобы она не скользила. Для этого воспользуйтесь подходящими насадками, которые имеет набор для ремонта.
Шаг 4. После установки конструкции нажмите на насос для жёсткой фиксации и упора агрегата.
Шаг 5. Для правки элемента используйте насос для создания усилий, которые приведут к его распрямлению.

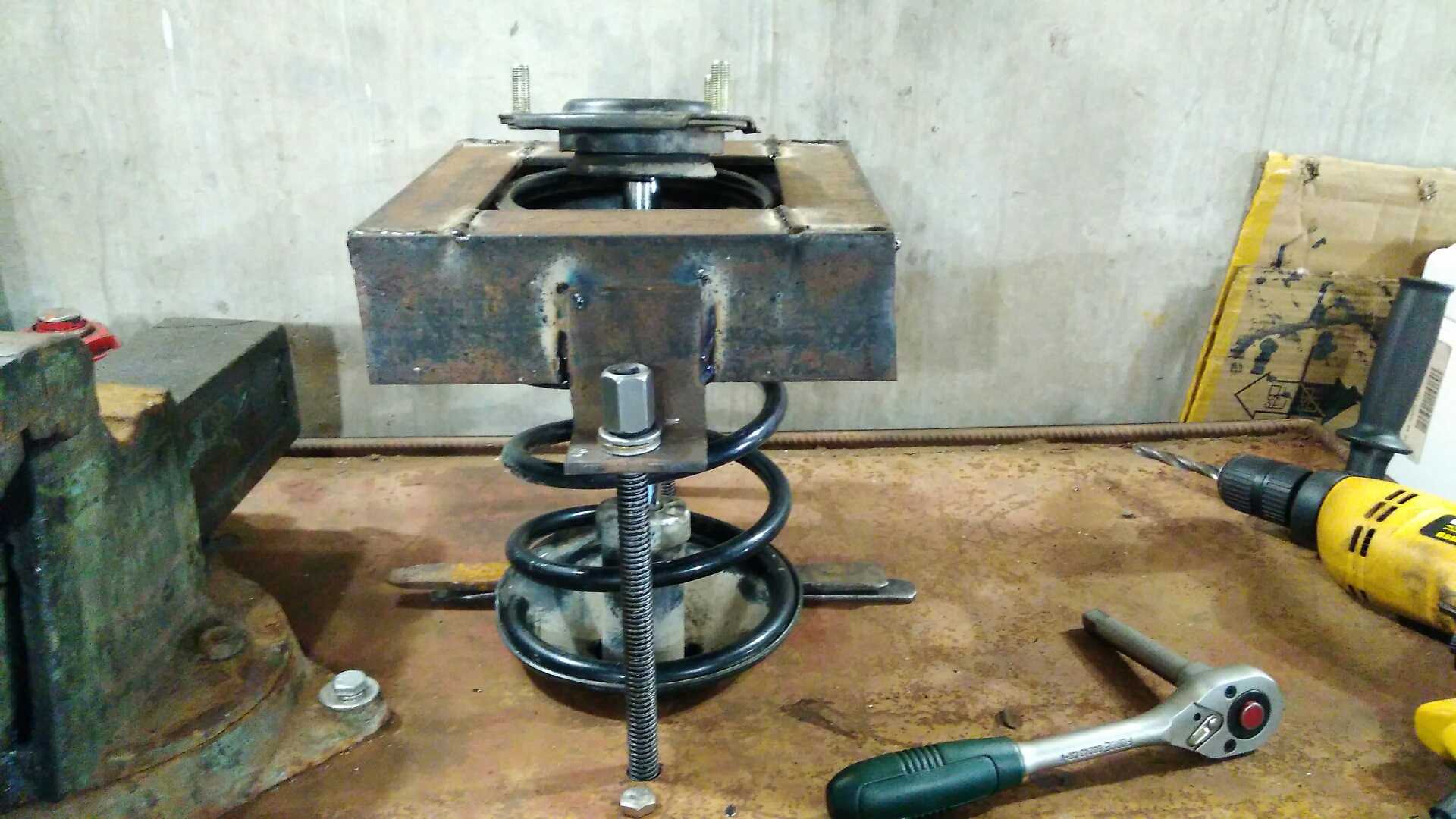

Самодельные съемники пружин с автомобильных стоек – видео

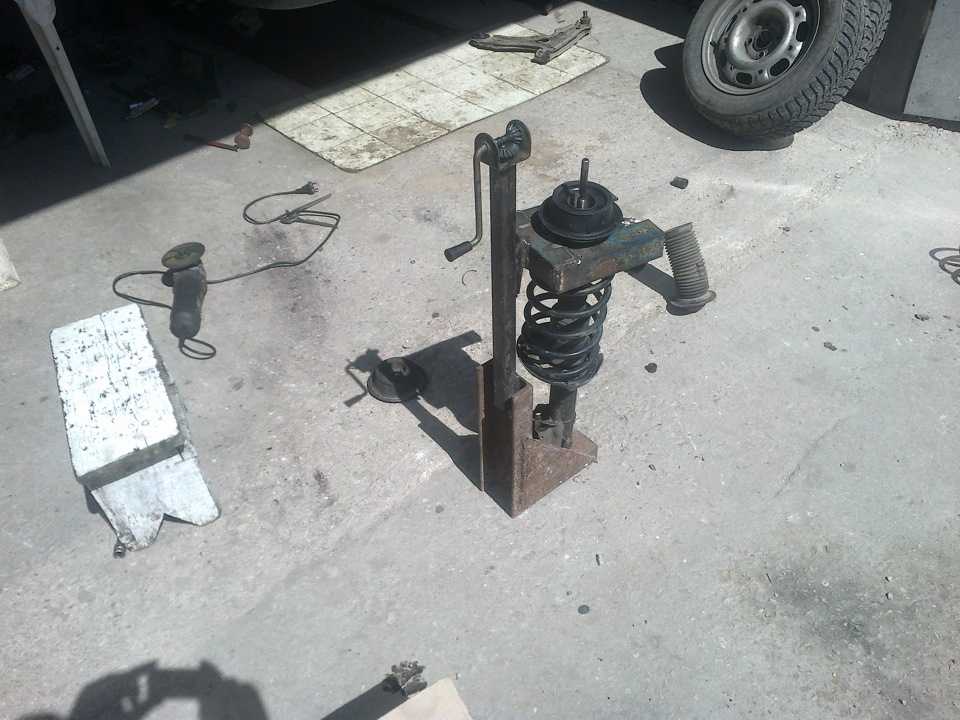

Самодельная стойка переносная

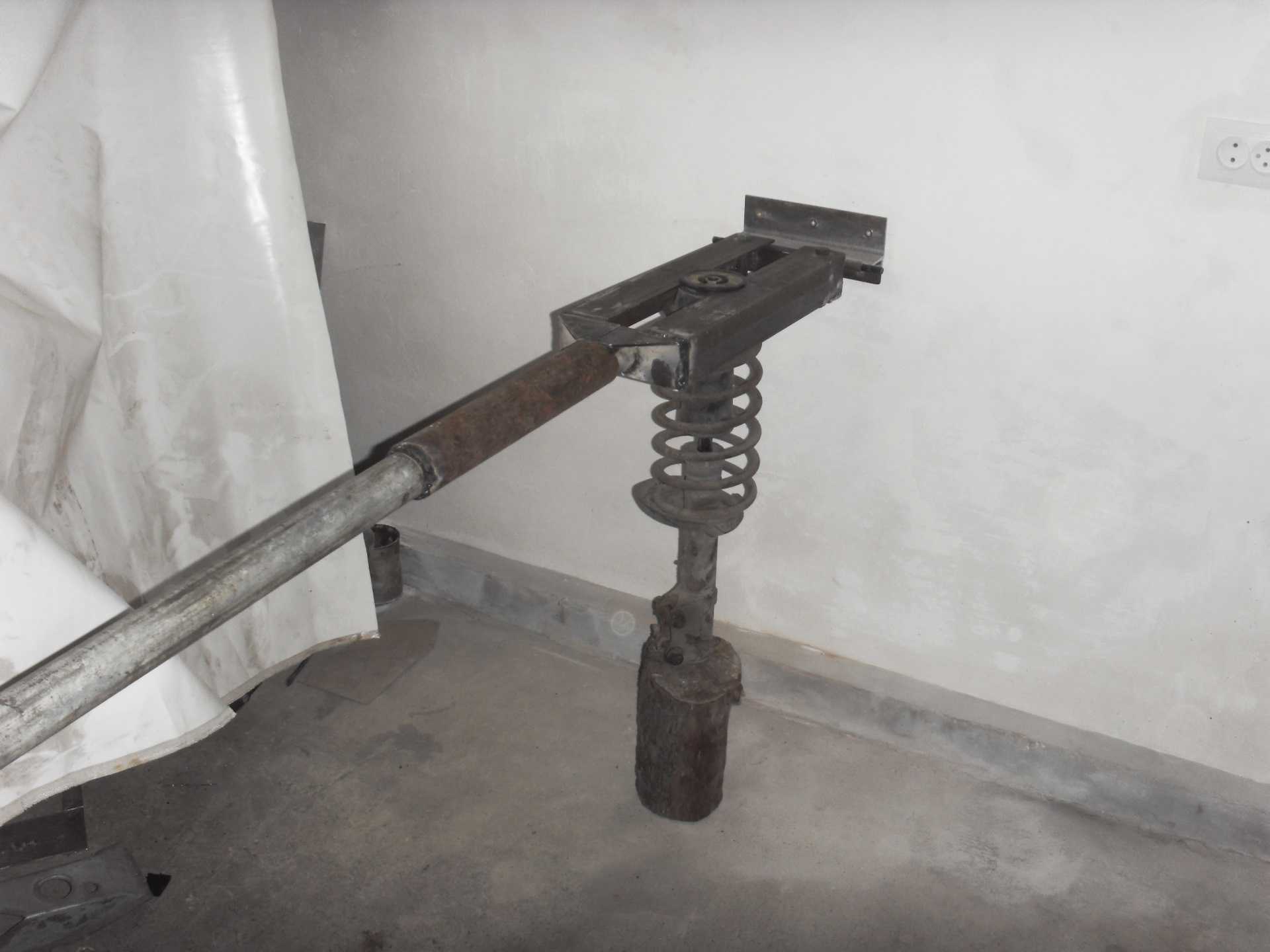

С креплением к стене

Итог: Стоимость самодельных съемников пружин стремится к нулю, поскольку собираются они буквально из хлама. А без них, обслужить подвеску автомобиля не представляется возможным.
