Делаем сами: спирали для электронных сигарет

Поворотное устройство для навивки пружины

Самодельное поворотное устройство, играющее главную роль в процессе навивки стальной упругой (закаленной) пружины, представляет собой уменьшенную копию ручки запуска мотора автомобиля, которую можно изготовить своими руками из сварочного электрода или жесткой проволоки нужного диаметра.

Посредине торца штока поворотного устройства должна быть обязательно пропилена прорезь (смотрите позицию «1»). Иначе мы не сможем закрепить конец проволоки, для того чтобы начать навивку спирали пружины. Пропил в торце штока можно сделать шлицовкой или ножовкой по металлу.

Навивка упругой спирали пружины

Для навивки своими руками спирали пружины из сравнительно толстой упругой проволоки, изгиб вертикальной составляющую ручки (обозначена цифрой «5») следует удлинить. Тогда увеличится плечо ручки и будет полегче работать в процессе изготовления пружины нашему собственному плечу.

Ручку для самостоятельной навивки короткой пружины можно изготовить из обычного длинного гвоздя, обрезав его с двух сторон и согнув так, как показано на эскизе.

Если вы давно дружите с шуруповертом, то для навивки своими руками спирали пружины вам не нужны подсказки на сайте. Начало проволоки закрепляется в кулачковом механизме шуруповерта. Но для натяга проволоки все равно понадобятся слесарные тиски. Смотрите картинку выше по тексту.

С помощью такого же поворотного устройства или шуруповерта можно навить пружину спирали электронагревателя. Только для этого, очевидно, придется увеличить длину штока.

Навивка пружины поверх трубки

Если диаметр гвоздя мал, а требуется изготовить своими руками пружину большего диаметра, то на шток ручки (рабочая горизонтальная часть) следует надеть нужной толщины трубку и навивку пружины произвести поверх трубки.

В торце трубки следует сделать пропил для захода проволоки и производить изготовление пружины обычным порядком.

Для удобства навивки пружины своими руками большой зазор между внутренним диаметром трубки и диаметром штока ручки можно выбрать, намотав на шток «заводилки» бумажную полосу. Последний оборот бумаги приклеивается. Далее на рулон бумаги надевается трубка.

Следует иметь в виду, что снятая со штока, изготовленная из упругой проволоки пружина слегка развивается, после чего диаметр спирали может увеличиться на 15-30%. Все будет зависеть от качества закалки провода и усилия, которое будет приложено при навивке пружины.

Пружинная проволока для изготовления пружины

Чем мягче проволока и больше приложено усилие при протяжке закаленной пружинной проволоки меж губок тисков, тем меньше разовьется изготовленная своими руками пружина.

Вы спросите: «К чему такие сложности, если перед навивкой пружины закаленную проволоку можно просто отпустить, а навитую проволочную спираль закалить?»

Не обольщайтесь. В домашних условиях практически невозможно получить такого же качества закалки навитой из стальной проволоки пружины, как разогретой в заводской термопечи с выдержанным режимом нагрева. Со всеми предсказуемыми последствиями.

Думаю, меня поддержат рыбаки, которым доводилось изготавливать своими руками и затем калить рыболовные крючки.

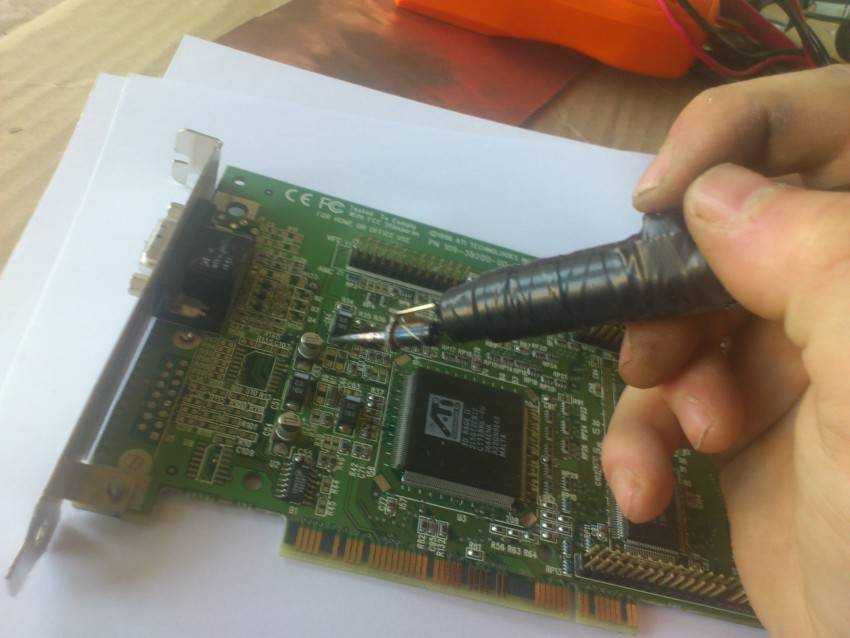

Устройство из шариковой ручки

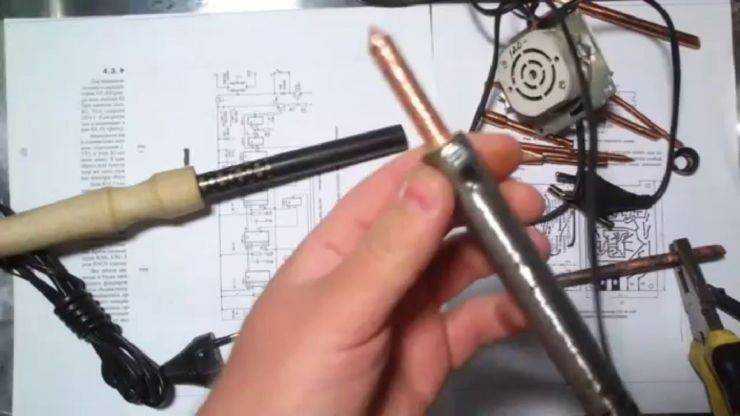

Как видно на фото мини паяльников, одним из популярных вариантов является инструмент, сделанный из шариковой ручки.

Вам понадобится: шариковая ручка, резистор, провода, кусок текстолита, проволока (медная и стальная), изоляционный материал.

Последовательность шагов:

• Очистите резистор, отрежьте ножку и сделайте отверстие в торце.
• Нарежьте резьбу на корпусе чашечки.
• Проволоку согните в кольцо.
• Изготовьте плату из текстолита и припаяйте к ней провода.
• Кольцо и проволоки припаяйте к резистору.
• Закрепите жало в подготовленном отверстии.
• Положите изоляцию;
• Возьмите ручку и поместите в ее корпус плату. Устройство готово к применению.

Диаметр спирали навитой пружины

Диаметр спирали навитой своими руками пружины зависит от толщины штока самодельного поворотного устройства. И не только.

Дело в том, что любая пружина, в том числе из отожженного металла все равно обладает какими-то упругими свойствами, поэтому способна немного развиться с увеличением диаметра навитой спирали.

Но может появиться нужда в изготовлении своими руками упругой пружины с гораздо большим диаметром, как продолжение уже намотанных витков. Для этого, не раскручивая тисков, вытащим шток поворотного устройства из пружины, которая тут же, благодаря упругим свойствам, несколько разовьется. Но нас это не должно смущать.

Далее наденем на шток трубку прорезью к выходящей из тисков проволоке. Затем поворотный шток заведем в намотанные витки пружины малого диаметра, в прорези поворотного устройства закрепим заход стальной пружины. То есть опять заведем в прорезь на конце «заводной» ручки согнутый под прямым углом конец проволоки.

Затем заведем проволоку в прорезь на торце трубки с большим, чем на штоке, диаметром и начнем вращать ручку поворотного устройства. Естественно, несколько оборотов до натяжения упругой проволоки будут пустыми и только после этого провод начнет навиваться на насаженной поверх штока трубке.

Навитую своими руками из проволоки пружину (с некоторым запасом нужной длины), снимаем со штока поворотного устройства или трубки. Далее изготовленную упругую стальную спираль следует подогнать по длине. Здесь мои советы упираются только в применение трехгранного надфиля с алмазным напылением.

Нужную чистоту подрезанных конечных витков навитой упругой пружины можно получить тоже с помощью надфиля с очень твердым покрытием, либо с применением бруска. Если у вас навита своими руками пружина их закаленной стальной проволоки.

* * *

Темы летней — зимней рыбалки

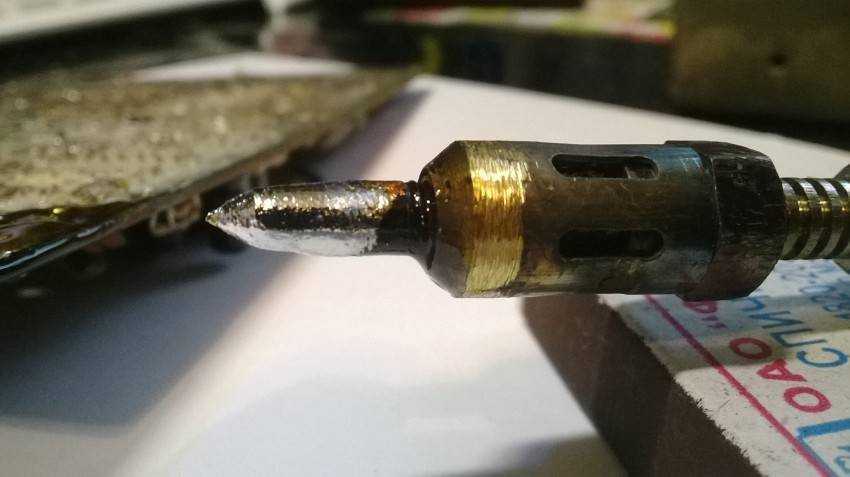

Паяльник из керамического резистора С5-35В

Керамический терморезистор обладает следующими свойствами:

1. способность выдерживать повышенную температуру;
2. мощностью от 2 до 160 Ватт;
3. изготавливается из жаростойкой керамики.

Эти свойства позволяют применять его как один из основных элементов для изготовления паяльного прибора. Он может использоваться при ремонте автомобиля или других работ в гараже. Главное преимущество в том, что он может питаться от прикуривателя или 12-вольтового аккумулятора.

https://youtube.com/watch?v=yFHqd2w1ZE0

С одной стороны высверливаем отверстие под наконечник. С другой стороны наворачиваем резьбу под стопорную гайку. К гайке крепим рукоятку. К контактам резистора подключаем провода для питания от аккумулятора или прикуривателя.

Идея №4 – Простой проволочный вариант

Есть еще один вариант изготовления миниатюрного паяльника – с использованием нихромовой проволоки. Для этого вам понадобится:

1. Кусок нихромовой проволоки. Вытащить ее можно из старых нагревательных элементов, проволочных резисторов, утюгов, фенов и т.д. Главной характеристикой такой проволоки является ее диаметр, ведь именно от него зависит сопротивление катушки и, соответственно, мощность изготавливаемого инструмента. Рассчитать необходимую длину для вашего диаметра можно по формуле, указанной в инструкции к варианту №1. Удельное сопротивление нихрома в зависимости от диаметра приведено в таблице ниже.
2. Кусочек дерева круглого сечения.
3. Кусок медной проволоки диаметром 1,5-5 мм, длинной 15 см.
4. Небольшой отрезок стеклотканевой изоляции для проводов.
5. Немного гипса. Продается в строительных магазинах, еще одно название — алебастр. У многих остается немного после ремонта.
6. Провода.

Процесс изготовления:

1. Просверлите в бруске отверстие под медную проволоку раза в 3 больше, чем ее диаметр.
2. Поместите в него кусок медной проволоки так, чтобы он выступал примерно на 5 см и закрепите его там с помощью густой замазки из гипса, дайте просохнуть.
3. Оденьте на медный пруток, являющийся жалом, изоляцию и намотайте нужное количество нихромовой проволоки, оставляя расстояние между витками. На концы также оденьте изоляцию и подведите их ближе к ручке. Затем соедините на скрутки с проводами. Примотайте их к ручке на изоленту.

Вот и все, у вас получилась еще одна простая и надежная конструкция паяльника, сделанная своими руками.

Мы все же рекомендуем использовать либо первый, либо второй вариант, который является более понятным и простым в изготовлении. Что касается трансформаторного варианта, он хоть и мощнее, но все же не настолько удобен в использовании. Надеемся, что данные фото инструкции были для Вас полезными и напоследок рекомендуем обязательно просмотреть все видео примеры, в которых процесс сборки рассмотрен более подробно!

Приступаем к намотке

Вам понадобятся: отвёртка, острые ножницы, пинцеты – предпочтительнее из керамики, пассатижи. Желательный, но необязательный элемент – особое устройство для намотки. При его отсутствии, можно воспользоваться обычной отвёрткой.

Если вы приобрели проволоку из фехраля, желательно её прожечь. Делается это для того, чтобы она не скручивалась во время работы. Помните, что с никелем обжиг недопустим: начнут выделяться вредные вещества.

Ватой, смоченной в спирте или водке, протрите проволоку, чтобы обезжирить. Затем начинайте наматывать её, в зависимости от того, какой хотите сделать койл — с зазорами между витками (1мм, не больше) или непосредственно, подгоняя виток к витку.

Готовая спираль устанавливается на базу клиромайзера. Теперь, нажав несколько раз на кнопку парения, её следует прожечь.

Комочек ваты, подходящий по размеру для фитиля, следует распушить, и вставить внутрь спирали так, чтобы вата двигалась свободно, лишнюю можно обрезать.

И, наконец, накручивается «юбочка» обслуживаемой головы, чтобы фитиль скрылся внутри.

Теперь вам известно, как можно самому сделать намотку на дрипку или клиромайзер. Не забывайте о том, что начинать следует с простых способов плетения и недорогой проволоки.

Виды намоток

Всего существует 5 основных типов намоток, которые называют койлами (в переводе с аглийскогого спираль). В этой статье мы рассмотрели популярнейшие разновидности намоток, их характеристики и достоинства.

• Микрокойлы. Представляют собой маленькие спиральки с самыми маленькими из возможных промежутков между витками. Является идеальной намоткой для маленького клира. При этом парообразование благодаря большей площади приятно удивит вейпера.
• Спейскойлы. Между витками такой спирали должно оставаться свободное пространство, чтобы заливка меньше горела, и в итоге получался чистый пар без дымного привкуса. Такая вид намотки в несколько раз проще предыдущего. Однако существуют такие минусы, как маленькая плотность пара и частые плевки жижи. Причина кроется в маленькой скорости испарения с такой спирали.
• Косички выделяются в отдельную нишу, хотя парильщики считают эту намотку подтипом классической спирали. Для такого койла используют сразу 2 сплетенных проволоки, что предусматривает соответствующий испаритель. Является практически идеальным вариантом, который хорошо увеличивает количество парообразования и вкусопередачу. Однако существует вероятность того, что жидкость попадет Вам в рот.
• Параллельный представляет еще один способ микрокойлов и спейскойлов, для которого необходимы 2 проволоки. Такой вид намотки намного увеличивает пара и вкус. Но наматывать такую спираль гораздо тяжелее из-за фиксирования кончиков, нежели косички.
• Арт-койлы являются самым сложным видом намотки, потому как подразумевают красивые узоры, на которые необходимо выделить немало времени.

Техника Wire wrapping.

Wire wrapping — это уникальная техника изготовления украшений из проволоки без применения пайки. Вы можете создавать украшения только из проволоки или взять камень и симпатично обвить его проволокой. В технике Wire wrapping вы можете сделать своими руками кольца, браслеты, кулоны, серьги, броши из проволоки не используя припои и горелки. Использовать можно практически любую проволоку. Используйте подходящую жесткость и толщину проволоки. Толщина проволоки часто определяет характер будущего украшения.

Мне нравится работать с проволокой толщиной 1 мм (18 ga) и толщиной 0,4 мм (26 ga). Первую я использую как основу, а вторую использую для оплетки. Есть разные виды проволок по составу, которые вы можете выбрать. Очень часто я предпочитаю использовать натуральный медный провод. Это не дорого и жесткость идеально подходит.

Итак, я бы посоветовал вам выбрать медную проволоку для ваших первых украшений.

Сегодня мы будем делать катушки — спирали из проволоки для украшений. Вы когда-нибудь слышали о них? Может быть, кто-то из вас уже использовал катушки — спирали в своей работе?

Виды намоток спирали

На практике принято различать следующие виды намоток спиралей (койлов).

• Микрокойл. Его еще называют нанокойл. Представляет собой пружину с витками, расположенными на минимальном расстоянии относительно друг друга. Такой способ накрутки может выдавать много пара из-за большей площади испарения и применяется в небольших клирах. При самостоятельной накрутке койла необходимо соблюдать аккуратность, чтобы не было межвиткового короткого замыкания.
• Спейскойл или стандартный койл. Это простой способ накрутки нагревательного элемента, между витками которого сохраняется небольшое пространство. Благодаря этому, фитиль лучше пропитывается жидкостью, уменьшается шанс подгорания ваты. Хотя сам процесс изготовления койла простой, существуют и недостатки у этого метода: из-за того, что жидкость не успевает испаряться, возможен заброс жижи в рот вейпера при резкой затяжке, а также меньшее количество пара, в сравнении с микрокойлом.
• Койл-косичка. В данном случае койл мотается из двух переплетенных между собой проволок. Такой способ накрутки увеличивает площадь испарения, что положительно влияет на образование пара и “раскрытие” вкуса парительной жижи. Косичка может мотаться как микрокойлом, так и стандартным спейскойлом.
• Параллельные койлы. Можно мотать микро- и спейскойлом, но из двух проводников. Параллельная намотка увеличивает площадь испарения и благоприятно влияет на количество и вкус пара, хотя более сложная технически.
• ClaptonCoil. Похож по своему виду на басовую струну от гитары, поскольку принцип его изготовления аналогичен: вокруг центральной проволоки наматывается внешняя. Чтобы научиться изготавливать клэптон койл в домашних условиях, можно посмотреть видео на эту тему.
• Арт-койлы. Отличаются от предыдущих койлов узорчатым плетением. Чтобы овладеть такой техникой, потребуется немало времени. Благодаря очень большой площади испарения, применение арт-койла дает огромное количество пара с ярко выраженным вкусом. Поскольку намотка арт-койла является достаточно сложным процессом, то он является прерогативой профессионалов парения.

Собираем атомайзер собственноручно

Стоит обратить ваше внимание на то, что абсолютно нет ничего сложного в том, чтобы изготовить собственный парогенератор. Главное, чтобы была возможность выточить из металла дрипку

Для этого действия просто не обойтись без токарного станка. Если же у вас его нет, можно обратиться к услугам любого фрезера или токаря.

• алюминиевая пластина;
• пара болтов;
• клеммы от стандартных батарей;
• четыре шайбы и гайки.

Из вышеперечисленных элементов собирается самодельный испаритель, по принципу стандартного парогенератора. На следующем этапе необходимо выбрать проволоку для спирали. Можно остановить свой выбор на нихроме или же кантале. Отличаются эти металлы составом сплава и некоторыми дополнительными особенностями:

• нихром хорошо проводит тепло и не темнеет со временем;
• кантал не имеет свойства пружиниться и равномерно прогревается.

Более того, выбирать проволоку необходимо также с учетом параметра сопротивления.

Например, если нужно достичь сопротивления в 2,2, в таком случае выбираем проволоку с сечением 0,1 мм. Если же вы привыкли парить густыми клубами «облаков», тогда вам понадобится проволока с диаметром 0,2 мм. Данный параметр играет большое значение для испарения жижи. Толщину проволоки необходимо выбирать исходя из используемого аккумулятора. Определить имеющееся сопротивление можно специальным прибором, например, мультиметром.

Прежде чем начать создавать спираль, необходимо хорошенько прожечь проволоку на открытом огне. Для этого можно использовать обычную горелку. Прожиг поможет облегчить наматывание.

После этого можно приступить к наматыванию проволоки, подключив ее концы к проводам. В готовую спираль помещается трубка, чтобы парильщик мог тянуть воздух, продувая ее.

Все вышеперечисленные детали должны помещаться достаточно плотно в испаритель. Также следует позаботиться об изоляции, во избежание короткого замыкания. Что же, на этом самоделки закончены. Все что осталось сделать, это прокапать жидкостью фитиль, и начать процесс парения.

Навивка нихромовой спирали

Сегодня нихромовая спираль является одним из основных элементов многих нагревательных приборов. После остывания нихром способен сохранять свою пластичность, благодаря чему спираль из такого материала можно легко снять, изменить ее форму или при необходимости подогнать под подходящий размер. Намотка спирали в промышленных условиях осуществляется автоматическим путем. В домашних условиях можно осуществить также ручную намотку. Рассмотрим подробнее, как это сделать.

Если не слишком важны параметры готовой нихромовой спирали в ее рабочем состоянии, при намотке можно произвести расчет, так сказать, «на глаз». Для этого следует подобрать нужное количество витков в зависимости от нагрева нихромового провода, при этом включая периодически спираль в сеть и уменьшая или увеличивая число витков. Такая процедура намотки очень простая, но может занять достаточно много времени, да и часть нихрома при этом расходуется впустую.

Для повышения простоты и точности расчета намотки спирали можно воспользоваться специальным онлайн-калькулятором.

Рассчитав необходимое количество витков, можно приступать к намотке на стержень

Не обрезая провод, следует осторожно подключить нихромовую спираль к источнику напряжения. Затем проверить правильность расчетов по намотке спирали

Важно учитывать, что для спиралей закрытого типа длина намотки должна быть увеличена на треть полученного при расчете значения

Для обеспечения одинакового расстояния между соседними витками нужно вводить намотку в 2 провода: один – нихромовый, второй – любой медный или алюминиевый, с диаметром, который равен нужному зазору. Когда намотка будет окончена, вспомогательный провод следует аккуратно смотать.

Вариант №2 – Новый взгляд на шариковую ручку

С одной стороны, оригинальная, а с другой – вполне простая вариация самодельного прибора. Мы снова-таки берём источник сопротивления, только в этот раз нам понадобится не ПЭВ-резистор (как для первого типа изделия), а МЛТ. Рекомендуемые параметры: R=10 Ом, P=0.5 Вт.

Кроме него, нужно подготовить:

• шариковую ручку (подойдёт самая обычная);
• текстолитовую пластину (2-стороннюю);
• проволоку из меди (1 мм в диаметре);
• проволоку из стали (максимальный диаметр – 0,8 мм). Материал должен иметь оптимальную мягкость – не деформироваться сам
• по себе, но при этом, чтобы ему с помощью усилия можно было придать нужную форму;
• проводки для подведения электричества.

Процесс изготовления поэтапно:

Убираем лакокрасочное покрытие с внешней стороны резистора. Если покрытие не хочет сниматься, слегка нагреваем резистор.
Срезаем проволоку с одной стороны цилиндрической части резистора и проделываем вместо неё отверстие для нашего медного прута.

Выгибаем проволоку из стали так, чтобы она получила форму ручки. Создаём крепёжный участок с кольцом, диаметром, аналогичным тому, что мы выпилили на чашке. Из текстолитовой пластины вырезаем плату (пример внешнего вида показан на снимке).

Собираем конструкцию. Помещаем тонкое жало на подготовленный участок. При помощи специального материала (керамического) между жалом и тыльной частью резистора, формируем защитную прослойку. Это – необходимая мера, для того чтобы избежать риска прожигания детали.

Подключаем наш прибор к системе питания. Допустимые параметры: I=1 А, U=15 В.

Опять-таки, способ вполне доступный для реализации простому любителю. «Ингредиенты» можно достать из старой техники. При этом такие виды и комплектации самодельных паяльников без проблем смогут выпаивать детали поверхностного монтажа из стандартных печатных плат.

Подбираем атомайзер

Чтобы создать собственную обмотку, необходимо иметь обслуживаемый испаритель, который обладает базой, позволяющей проводить установку спирали-самоделки. Узнать о такой возможности атомайзера можно по имеющейся на ней аббревиатуре:

• RBA (rebuildable-atomizer);
• RTA (rebuildable tank-atomizer);
• RDTA или дрипка с баком (rebuildable-dripping tank-atomizer).

Атомайзер Субтанк

При подборе подходящего для самостоятельной намотки испарителя можно воспользоваться и рядом иных моделей. Они, по мнению опытных парильщиков, наиболее подходят, чтобы делать готовые намотки:

Kanger SubTank. Данное устройство отличается качеством и крепостью. Именно эта модель позволяет использовать как заводские, так и самодельные обмотки

Кстати, стоит обратить внимание на его современную модификацию – TopTank. В ней предусмотрена верхняя заправка, причем для заливки жижи ее не нужно отсоединять от ЭС

Kayfun. Один из любимых марок атомайзера среди российских парильщиков. Производители представляют только обслуживаемые устройства.

Billow-v2. В отличие от своих аналогов, данная модель предусматривает возможность установки не одной, а двух спиралей.

Zephyrus (Zephyrus-v2). Эта модель также относится к двуспиральной, отличается она отличным качеством и универсальностью. Вейпер, работая с данным модом, может устанавливать как заводскую намотку, так и собственноручную «голову».

Velocity. Эта конструкция относится к классу «дрипок», то есть жидкость в данную ЭС не заливается, а закапывается прямо на спиральку. Этот вид парения не такой комфортный и довольно сложный. Ведь перед каждым парением приходится закапывать жидкость вновь. Но зато парильщик получает отличное по качеству и густоте испарение.

Наматываем арт-койлы

На вид такая намотка очень крутая. Она показывает статус парильщика. Но начинающему вейперу сделать её будет очень тяжело. Они бывают различными, среди которых есть следующие способы:

1. Клэптон намотка. Подтип двойных спиралей, но на этот раз одна нить обматывается вокруг второй, что гораздо сложнее по сравнению с косичкой. Здесь нужно, чтобы завитки плотно прижимались друг к другу;
2. Воздушные косички является усложнённым вариантом обычных косичек, в которые можно влить больше наполнителя. Вокруг готовой косички обматывается ещё одна с проволокой большего диаметра. Внутри этой косы должно получиться большое воздушное пространство, что позволит опытным парильщиком не использовать фитили;
3. Змейки представляет собой ещё одну стадию эволюции косички. Здесь коса из 3 отрезков проволоки сплетается с другой косой. В итоге получается рисунок, напоминающий ту самую рептилию. Этот вид арт-койла смотрится очень эстетично;
4. Цепи сделать намного проще, чем все вышеописанные, но по парообразованию эта намотка обходит их все. Необходимо взять 2 проволоки, которые сгибаются пополам, мотаются в ту самую косичку. Процедура повторяется ещё 2 раза, и вуаля, койл готов!

https://youtube.com/watch?v=zP4FuyQLfUU

Прибор с использованием резистора

Если все-таки заводской прибор не отвечает требованиям, то можно соорудить паяльник самостоятельно. Чтобы смастерить паяльник в максимально сжатые сроки нужно воспользоваться уже готовой металлической проволокой с нужным сопротивлением, которую можно найти в резисторах типа ПЭВ.

Кроме сильного источника энергии, например, аккумулятор от автомобиля или даже ноутбука, понадобится кусочки одножильного кабеля и пластинка из огнестойкого полимера для держателя (можно использовать текстолит или древесину).

Чтобы нагреть самодельный прибор нужно провести ток сквозь резистор, один из концов которого и будет выполнять функцию жала.

Для улучшения эффективности паяльника один вывод резистора должен быть как можно короче, а другой настолько длинным насколько это возможно.

Для изготовления такого простого прибора лучше всего подойдёт российский резистор МЛТ, качество которого значительно выше в сравнении с китайскими моделями.
