Схемы сверлильных станков из домкратов

Сборка

Осталось собрать детали вместе и мини сверлильный станок будет готов к работе. Болт продевается сначала через отверстие 10 мм ручки-рычага, далее вставляется в штангу. Одевается пружина и болт закручивается в подвижную пластину. Места трения деталей мини сверлильного станка желательно перед сборкой покрыть тонким слоем любой густой смазкой, в крайнем случае, можно обойтись и обыкновенным машинным маслом.

Собранный узел устанавливается на цилиндрическую стойку сверлильного мини станка, и штанга фиксируется штатным зажимом. Осталось установить двигатель, отрегулировать высоту и можно приступать к сверлению. Достаточно с небольшим усилием нажать на рычаг-ручку и сверло пойдет вниз.

Варианты самодельных сверлильных станков

Полноценный сверлильный станок можно сделать из отслужившей свое рулевой рейки автомобиля. По ее размерам изготавливают станину, на которой крепят электродвигатель. Отлично подойдет двигатель от старой стиральной машины. Передача вращения осуществляется с помощью ременной передачи. Лучше использовать шкив с несколькими ручьями, это позволит регулировать скорость, тем самым работать с материалом разной твердости. По такой же схеме делают своими руками присадочные станки.

Сверлить отверстия небольшого диаметра можно на маленьком станке, изготовленном из остова старого микроскопа, на который установлен электродвигатель от магнитофона. Он гарантированно справится с тонким листовым материалом. Единственная трудность в изготовлении подобного устройства – сложно подобрать подходящий патрон.

Сверлильный станок в мастерской заметно облегчит жизнь домашнему мастеру. Даже простое самодельное устройство, изготовленное из электродрели, способно открыть перед ним новые горизонты. Сверлить дерево, металл, проделывать пазы, изготавливать мебель – все это станет возможным с самодельным сверлильным станком.

Настольный сверлильный станок своими руками: схемы и чертежи

Необязательно тратить деньги на настольный сверлильный станок, ведь его не так уж и сложно сделать своими руками. Для этого понадобится приобрести, изготовить или воспользоваться бывшими в употреблении деталями. Мы расскажем вам о создании нескольких конструкций, и вы сможете подобрать свою модель для сборки.

Дрель есть почти у каждого хозяина, строящего или ремонтирующего свой дом или квартиру, занимающегося ремонтом бытовой и садовой техники, различными поделками из металла и дерева. Но для выполнения некоторых операций дрели недостаточно: нужна особая точность, требуется просверлить отверстие под прямым углом в толстой доске или просто хочется облегчить свой труд. Для этого потребуется станок, который можно выполнить на базе различных приводов, деталей машин или бытовой техники, другого подручного материала.

Тип привода — принципиальное различие конструкций самодельных сверлильных станков. Одни из них изготавливаются с использованием дрели, в основном электрической, другие — с использованием двигателей, чаще всего — от ненужной бытовой техники.

Что такое самодельный сверлильный станок?

Самодельное оборудование состоит из двух основных частей – это корпус станка (станина, штатив и лифт) и силовое оборудование.

Силовое оборудование

В качестве силового агрегата используют электрическую дрель. В условиях домашней мастерской достаточно приобрести электроинструмент средних параметров. Для работы с металлом потребуется мощный агрегат.

Материалы для станка

Для станка применяют пиломатериал, стальной и алюминиевый профиль, строительную фанеру, листы МДФ и ДСП.

Листовой материал используют для изготовления станины. Из металлического профиля делают штатив. Для создания механизма перемещения дрели берут брус или металлопрофиль. Рабочий стол можно изготовить бруса, досок и металлического уголка.

Устройство сверлильного станка и как он работает

Сверлильный станок – это изделие с особенной конструкцией:

• станина (основа). Обычно это плита, выполненная из стали. Но для более компактных устройств ее можно сделать из легких видов сплавов. Именно на ней и держится все изделие в целом;
• стойка. Устанавливается вертикально на том краю основания, который дальше от мастера. Рабочий элемент станка перемещается по ней;
• рабочий элемент. Складывается из движка, рабочей головки с патроном и трансмиссии (если она имеется);
• головка. Закрепляется на стойке в нужном положении посредством стопорного механизма;
• рукоять. С помощью нее устанавливается высота шпинделя с патроном и сверлом.

Движок и рабочий шпиндель вполне могут быть расположены по обеим сторонам стойки. Тогда между валом движка и шпинделем образовывается ременная передача сразу на нескольких парах шкивов. Если перекидывать ремешок с пары на пару, можно контролировать степень скорости вращения главного рабочего элемента – сверла.

Далее представлены лучшие модели станков, которые мастер может изготовить самостоятельно у себя дома.

Простые конструкции самодельных стоек для сверлильного станка

Мы подобрали для вас простые в изготовлении, но интересные на наш взгляд конструкции стоек для самодельных сверлильных станков на основе электродрели.

Такая деревянная стойка может успешно функционировать и без рычага, а подъем и опускание инструмента производится либо за ручку самого инструмента, либо за верхнюю часть короба, в котором он закреплен.

Интересна конструкция, в которой система из 2-х рычагов заменена 1-м с продольным пазом, по которому перемещается упорный винт.

Продуктивен метод комбинации материалов для стоек, позволяющих превратить электродрель в сверлильный станок. Так, основной материал для их изготовления – дерево, но наиболее изнашиваемые узлы выполняются из металла, что радикально удлиняет срок службы всего приспособления.

Интересна конструкция с использованием в качестве направляющих выпускаемых промышленно мебельных полозьев:

Высокая точность их исполнения практически не имеет люфтов.

Значительно упрощается процесс создания стойки для электродрели, если в вашем распоряжении имеется фотоувеличитель любой модели. Вряд ли когда-нибудь он сможет послужить вам по прямому назначению, а вот сверлильный станок из него получится отличный. Ведь он уже имеет в своей конструкции и направляющие, и зубчатую рейку для перемещения по ним довольно тяжелой головки, вместо которой и следует навесить держатель для дрели.

Не менее продуктивен вариант переделки в стойку сверлильного станка старых реечных волговских или жигулевских домкратов. Ведь вам не потребуется вся их высота для нормальной работы такого приспособления, а только небольшой промежуток винта.

Для этого достаточно лишь слегка доработать подъемный рычаг, в котором закрепить дрель, и упорную площадку.

А вот и видео:

Еще проще можно поступить, жестко закрепив дрель в верхней части такого домкрата, а на рычаге разместить рабочий столик. Не опускать дрель для сверления, а поднимать саму заготовку, тем более что нижняя часть винта в таких домкратах наименее изношена.

Да и вообще, этот же принцип можно применить для довольно больших и мощных дрелей, любым способом надежно закрепленных на мощной стойке будущего станка неподвижно. А изготовить небольшой подъемный столик можно по образу и подобию показанного в видеоролике:

Или использовать для этой же цели небольшой ромбический автомобильный домкрат, снабдив его надежным основанием и заменив верхний упор на рабочую площадку с тисочками или призмой.

Причем, и первое, и второе можно сделать съемным, а в длительных временных промежутках между сверлильными работами сам домкрат использовать по прямому назначению.

Как сделать самодельный сверлильный станок

Профессиональное сверлильное оборудование не всегда по карману отечественному покупателю. В силу завышенных расценок за бренд многие умельцы задаются вопросом: как сделать сверлильный станок своими руками дома без крупных затрат? Используя уже проверенные специальные схемы можно изготовить портативный агрегат из обычной дрели.

Главной особенностью самодельного станка является возможность самостоятельно дорабатывать конструкцию при необходимости или с целью расширения функционала. Предоставленные фото помогут собрать надежный и недорогой станок в домашних условиях.

Пошаговая инструкция по изготовлению сверлильного станка

1. Изготовление основания под сверлильный станок из дрели для крепежа оборудования. В качестве основы можно использовать металлическую пластину размером 500 мм (д) х 300 мм (ш) и толщиной от 5 мм.

Дополнительно потребуется уголок 40х40 или 50х50 мм, который будет выполнять функцию надежных подставок. Элементы соединяются между собой при помощи сваривания.

По окончанию сварочных работ желательно зачистить швы и сгладить все выступы заподлицо с основной пластиной.

2. Регулировочные механизмы для станка. Для правильной работы мини сверлильного станка потребуется выставить оборудование по уровню. Для этого изготавливается регулировочный механизм в виде удлиненной (регулировочной) гайки и обычных болтов М12.

Потребуется 4 механизма для каждого угла основы. Гайки привариваются к уголку в уровень, после чего закручиваются болты.

Перед выполнением сварочных работ рекомендуется проверить совместимость гаек и болтов, чтобы в будущем избежать возможных трудностей и повреждений резьбы.

3. Изготовление подъемной колонны для регулировки уровня опускания сверла.

В качестве основы потребуется труба квадратного сечения 40х40 мм длиной до 500 мм, а также уголок, который впоследствии можно соединить между собой с учетом требуемого зазора.

Имеющиеся выступы после сварки лучше всего удалить путем шлифования напильником. В изготовленном квадрате из уголка необходимо проделать отверстия под механические зажимы. В отверстиях можно нарезать резьбу или для надежности наварить гайку под болт.

4. Механизм регулировки высоты и положения сверла. В силу особенностей конструкции самодельного сверлильного станка можно использовать тросиковый привод для регулирования уровня сверления. Для крепления троса потребуется изготовить вращающийся барабан с рукояткой и П-образную скобу для его крепления.

Скоба с барабаном приваривается к квадрату. В нижней части колонны на основе требуется приварить болт для крепления петли тросика. Рукоятку для вращения можно изготовить любой конфигурации.

Для работы системы тросик продевается специальным образом через барабан и натягивается с окончательным закреплением в верхней части колонны.

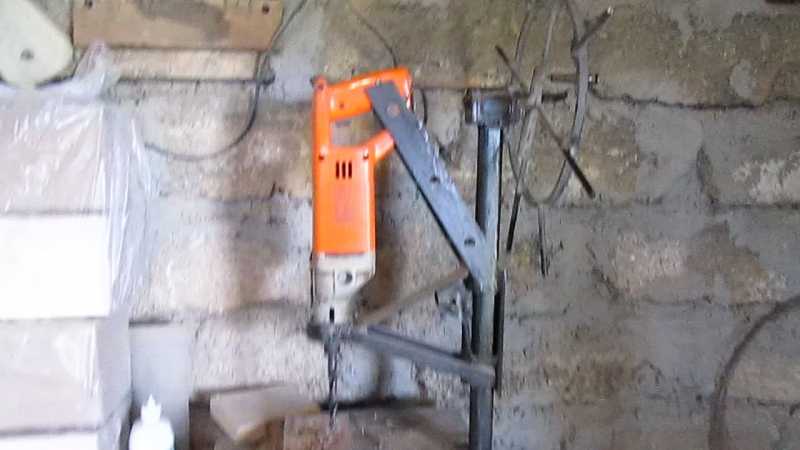

5. Крепежная система для дрели. По представленным чертежам и видеоматериалам можно легко изготовить крепежную систему для фиксации сверлильного устройства.

Для этого необходим уголок 150-200 мм с заранее просверленными отверстиями с резьбой под болты. К уголку приваривается квадратная труба сечением 25х25 в форме буквы «Л».

К изготовленной детали прикрепляется круглый фиксатор в виде хомута для зажима дрели. Фиксирующий элемент можно изготовить из металлической полосы шириной 20 мм.

6. Рабочий стол с фиксатором. Общие размеры стола подбираются с учетом индивидуальных требований. Элемент для фиксации обрабатываемых деталей необходим для обеспечения безопасности и удобства работы во время сверления.

Фиксирующее устройство можно изготовить на основе металлической пластины с 4 крепежными отверстиями и обычной струбцины. Также вполне реально купить уже готовый механизм в магазине.

Для его установки потребуется просверлить несколько отверстий в металлической основе станка.

7. Покраска элементов и смазка узлов. После изготовления станка можно покрасить все элементы для защиты металла от коррозии. Для этого подойдет любая краска.

Дополнительно рекомендуется смазать все трущиеся детали литолом или любой другой технической смазкой.

Рукоятку можно оснастить самодельными деревянными ручками для удобства пользования станком.

https://www.youtube.com/watch?v=vhidL0q_f18

Конечный результат и функциональность станка можно просмотреть по предоставленному видео.

В качестве электропривода подойдет практически любая ручная дрель вне зависимости от мощности. По данной схеме можно изготавливать станки разных размеров и производительности.

Готовое устройство является бюджетной и простой альтернативой брендовым видам оборудования.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка. Вертикально-сверлильный станок.

Настольный сверлильный мини-станок.

Сверлильный станок из дрели.

Из чего состоит сверлильный станок? Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

• станина;
• рулевая рейка;
• двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Способы изготовления

Оборудование может быть изготовлено из самых разнообразных исходных компонентов. Создаваемый станок может быть не универсальным, а узкопрофильным, например, для сверления отверстий в печатных платах. Исходя из этого этапы изготовления станка могут несколько различаться. Далее на примерах описан ход изготовления различных по конструкции и предназначению устройств в условиях домашней лаборатории.

Мини -сверлилка

Многие радиолюбители либо уже имеют, либо очень желают иметь в своей мастерской аппарат для сверления отверстий в платах. Зачем покупать в магазине дремеля, если можно создать мини-сверлильный станок своими руками? От своих традиционных аналогов настольный станок отличается миниатюрными габаритами, соответственно, все его детали также имеют небольшие размеры. Как правило, вес таких устройств не превышает 5 кг, станина — площадка 300х300 мм, высота около 250 мм.

Для сборки миниатюрного станочного оборудования потребуются такие комплектующие:

• несущая станина;
• стабилизирующее рамочное устройство;
• планка, предназначенная для перемещения рабочей головки;
• устройство амортизации;
• планка крепления электрического двигателя;
• электродвигатель;
• блок питания электродвигателя;
• переходные устройства и цанга.

Сборку миниатюрного станка для сверления отверстий в печатных платах нужно выполнять в следующей последовательности:

1. Монтаж станины. В качестве станины можно использовать площадку из текстолита 300х300 мм, толщина которой составляет 20−50 мм. При необходимости в нижней части станины следует просверлить отверстия и закрепить в них ножки.
2. Монтаж рамки держателя и планки перемещения. Просверлив отверстия в нужных местах, эти детали следует надежно прикрепить к станине.
3. Монтаж рамки держателя с амортизатором. Эти детали также закрепляют на плоскости станины.
4. Установка на рамку держателя рукоятки перемещения сверлильной головки и соединение ее с амортизатором.
5. Монтаж электрического двигателя.
6. Крепление к валу электродвигателя цангового устройства или специального миниатюрного патрона для сверл малого диаметра.
7. Изготовление блока питания и подключение его к электрическому двигателю.
8. Установка сверла в патрон и проведение тестового сверления.

Самодельный мини — станок для радиолюбителя готов к эксплуатации.

Станок из дрели

Мастерам, которые конструируют и собирают мебель в домашних условиях, невозможно обойтись без специального станкового оборудования. Собрать простенький, но прекрасно справляющийся с возложенными на него функциями сверлильно — присадочный станок своими руками несложно даже в домашней мастерской. Это можно сделать без покупки каких-либо специфических или дорогостоящих комплектующих. Для создания такого оборудования потребуется ручная или электрическая дрель промышленного изготовления, которую необходимо закрепить на самостоятельно изготовленной станине.

Прежде всего, следует подготовить необходимые инструменты и материалы:

• электрическая или ручная дрель;
• лист фанеры толщиной 10−12 мм, размерами 300х500 мм;
• деревянные бруски;
• шурупы по дереву или саморезы.

Порядок сборки станка состоит из следующих операций:

1. Прежде всего, следует создать рабочий чертеж станка с указанием размеров его основных конструктивных элементов.
2. Из имеющейся в распоряжении древесины вырезать все конструктивные элементы будущего станка.
3. Создать координатный стол для станка своими руками. Для этого лист фанеры размерами 300х500 мм необходимо разметить продольными и поперечными линиями с шагом 10 мм.
4. К горизонтально размещенному координатному столу или станине необходимо закрепить тщательно отшлифованный наждачной бумагой деревянный брусок, который будет выполнять роль вертикальной направляющей.
5. Далее необходимо изготовить каретку из листа фанеры толщиной 10−12 мм, к которой будет крепиться электрическая или ручная дрель. С этой целью на лицевой панели нужно собрать устройство, позволяющее надежно фиксировать дрель, а с обратной стороны листа закрепить изготовленный из брусков квадрат, который будет надеваться на вертикальную направляющую. Внутренние поверхности этого квадрата также тщательно должны быть отшлифованы.
6. К верхней части направляющей следует закрепить деревянный рычаг перемещения каретки вверх-вниз. К каретке нужно прикрутить штангу, после чего скрепить рычаг и штангу шарнирным соединением.
7. На завершающем этапе необходимо натереть воском все трущиеся деревянные поверхности.

Крепление дрели на подвижной раме

Мне не пришлось заниматься этим вопросом дополнительно, так как необходимая конструкция давно была изготовлена для самодельного токарного станка по дереву. После нескольких месяцев работы на нем я от использования дрели на 300 ватт отказался и поставил трехфазный асинхронный электродвигатель, переключив его по конденсаторной схеме на питание от однофазной сети.

Мощность токарного станка и производительность увеличились, а конструкция крепления дрели просто хранилась на полке в мастерской пока не наступил этап ее повторного использования.

Основой крепления служит стеклотекстолитовая пластина прямоугольной формы с вырезанным лобзиком центральным отверстием. На боковой поверхности сделана прорезь, которая сжимается после установки дрели резьбовым соединением.

Для этого сделано внутреннее отверстие под шпильку, стягиваемую гайками с двух сторон.

Верхняя гайка затягивалась обычным ключом, а в качестве нижней использована плоская удлиненная планка или клемма от электротехнического оборудования.

Конструкция мини станка

Основным типом движения, используемым в конструкции, является вращение сверла, удерживаемого шпинделем. Движение подачи представлено перемещением этого же сверла в вертикальной плоскости. Деталь располагается на рабочей столешнице.

Все главные узлы станка размещены в стойке, расположенной на тяжелой станине — основании. По стойке проходят рельсы для передвижения рабочей головки со шпинделем, а внутри колонны — двигатель. Если предусмотрена возможность переключения скоростей, то она реализуется посредством рукоятки. На современных моделях параметры контролируются электроникой.

Исполнительная головка смазывается маслом, подкачиваемое насосом. Насос подает и охладитель. Исполнительная головка, как правило, отливается из чугуна, в ней расположены устройства подач и скоростей. Коробка скоростей функционирует за счет зубчатых передач, переключаемых ручкой. Электродвигатель мини станка работает от бытовой электросети с напряжением 220 В.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

• станина;
• рулевая рейка;
• двигатель.
