Печь-ракета своими руками: схемы, чертежи, технологии

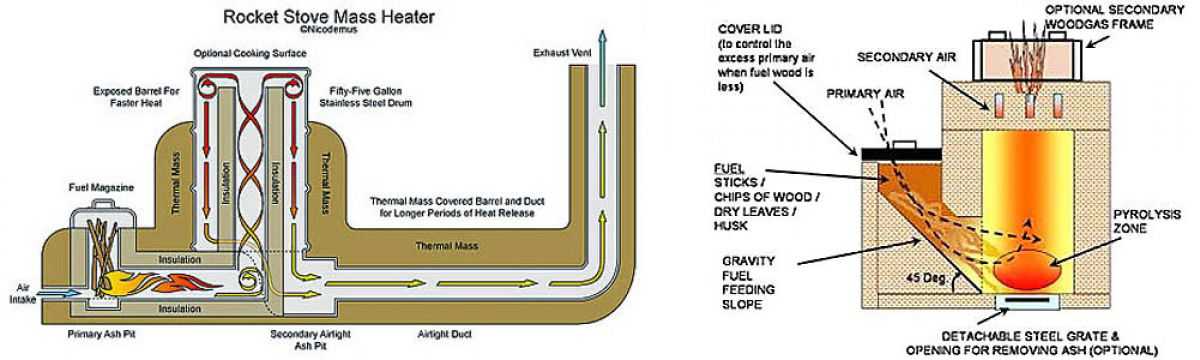

Печь-ракета с теплой лежанкой

По принципу дожига пиролизных газов устроена и печь-ракета с лежанкой, но в этом варианте теплообменник представляет собой конструкцию из объединенных длинных каналов, идущих от печи и уложенных или сформированных из негорючих пластичных материалов под поверхностью лежанки.

Система представляет собой широкую лежанку, сделанную из камня, кирпича и глины, внутри которой по устроенным каналам, по сути являющимися удлиненным дымоходом, проходит нагретый в печи воздух.

Проходя через это лабиринт и постепенно отдавая тепло, газовый поток, остывая, выходит в дымоход высотой в 3000÷3500 мм, расположенный на улице, рядом с домом.

Сама печь находится у одного из концов лежанки и, как правило, оснащена варочной поверхностью, что позволяет использовать ее для приготовления пищи.

Сверху каменно-глиняная конструкция «кан» накрывается соломенными или бамбуковыми циновками, или там устраивается деревянный настил.

В ночное время лежанки использовались в качестве кроватей, а днем — в виде сиденья, на которое традиционно для азиатских народов устанавливался специальный низкий столик в 300 мм высотой – за ним и проводился прием пищи.

Эта система отопления достаточно экономична в плане расходования топлива, так как для ее нагрева достаточно использовать средней толщины ветки. Такая печь-ракета способна долгое время удерживать тепло, создавая комфортные условия для сна на протяжении всей ночи.

В наше время, при современном богатом разнообразии материалов, каналы в этой конструкции печи могут быть изготовлены из металлических труб, уложенных в виде змеевика и хорошо теплоизолированных негорючими материалами.

Поэтому последний участок дымоотводной системы может выходить из конструкции лежанки рядом с самой печью или же в конце лежанки, и уходить затем через стену в дымоотводную трубу, установленную на улице.

Особенности конструкции:

• Печь, т.е. непосредственно камера сгорания располагается в изголовье или в ногах. Дымоход – с противоположной стороны.
• Обычно изготавливают достаточно большую нагревательную поверхность, чтобы наряду со спальным местом обеспечить возможность приготовления еды.
• Иногда рядом с лежанкой монтируют 1-2 ступеньки, на которых можно сидеть и прогревать спину. В особенности это характерно для традиционного азиатского подхода к обустройству интерьера – как известно, во многих культурах пищу принимают за низкими столиками, сидя на полу.
• В нашем отечественном варианте можно создать подобие углового дивана и стилизовать его под спальное место. Получается довольно интересно с точки зрения дизайна и в то же время практично.

Выбор нужной конструкции

Для начала нужно обязательно ознакомиться с некоторыми преимуществами при решении такого вопроса. Вообще, печи своими руками из металла можно строить не только из труб, но также и из блоков и листовой стали — всё зависит от материалов, которые есть у владельца в запасе. Из листов чаще всего создают корпус прямоугольной формы, который уступает цилиндрическому по некоторым факторам:

1. Сложность создания. Труба из железа — это почти готовый топливник, а листовой металл нужно предварительно раскроить, порезать на части, а после собрать в цельный объект с помощью специальной сварки.
2. Стоимость за круглое изделие будет меньше, но все работы при этом будут выполняться своими руками.
3. Цилиндрическую форму банной печи с трубой лучше использовать из-за качественного теплообмена с окружающим воздухом.
4. Круглое сечение предпочтительнее для прямоугольной формы из-за принципа движения дымовых масс.
5. Плоская стена топливной камеры меньше, а также намного быстрее прогорает, чем труба с такой же толщиной, созданная из той же стали.

Печь банная из трубы либо газового баллона создаётся двумя методами: конструируется специальный вертикальный или же горизонтальный корпус. Оба варианта обладают своими достоинствами и недостатками. Вертикальная печь для бани более компактна, чем горизонтальная, поэтому лучше всего используется в небольших банях, где каждый метр свободного пространства очень важен. Но при этом она значительно уступает по длительности горения и эффективности теплообмена, что также считается очень важным.

В процессе горения большая часть тепла поднимается, боковые стены прогреваются не так сильно. Вверху площадь поверхности обмена минимальна, зато есть выход наружу через дымоходную систему, куда и устремляется всё тепло. Совсем по-другому происходит работа горизонтальной печи, в ней патрубок дымохода располагается недалеко, и по пути к нему раскалённые газы отдают часть своего тепла полукруглому корпусу.

КПД горизонтальной печи, созданной из металлической трубы своими руками, будет намного выше, чем вертикальной конструкции. Такая конструкция напоминает прогорание дров. Внутри вертикального топливника пламя будет охватывать всё топливо, если не закрывать подачу воздуха специальным зольником.

Но таким способом баню протопить нельзя, ведь главная задача источника тепла — выдать много тепла за минимальный промежуток времени. В топке, вытянутой в длину, пламя совершает движение от передней части к задней, сжигая дрова и со временем увеличивая эффективность. Главный минус такого устройства — отопитель занимает больше пространства и может подойти не для каждой бани.

Другие виды ракетных печей

На основе базовой конструкции ракетной печи были созданы другие варианты отопительных устройств с более высоким КПД, которые предназначены для уличного использования и внутренней эксплуатации в качестве источника отопления и горячего водоснабжения.

Печка-плита

Прибор предназначен для приготовления пищи и зимней консервации, оборудован расширенной варочной поверхностью, рассчитанной на несколько емкостей.

Отличительной характеристикой ракетной плиты является то, что вертикальный канал с топливной камерой расположен в нижней части варочной поверхности. В этом случае горячий воздух из топки быстро нагревает поверхность, а чтобы плита как можно дольше оставалась горячей, топливные газы скапливаются внутри горизонтального канала. Остатки газовой смеси выводятся в вертикальный дымовой канал, соединенный углом с варочной поверхностью.

Для удобства эксплуатации печь оснащается устойчивыми опорами, поэтому ее легко можно использовать на любой поверхности как внутри помещений, так и на открытом воздухе.

Печка с водяным контуром

Подобный агрегат оборудован теплообменником, который соединен с отопительной системой: радиаторами, трубами и водяным баком. Он предназначен для создания полноценной системы автономного отопления для небольшого садового или дачного домика.

Конструктивно печка состоит из таких функциональных элементов:

• Вертикальный топливный отсек и жаровой канал из кирпича выкладываются на прочное бетонное основание. В нижней части конструкции имеется зольник с дверкой для удаления золы.
• Вертикальный стальной канал с теплоизоляционной прокладкой, защищенный наружным металлическим кожухом.
• Теплообменный узел с водяным контуром, установленный на металлический кожух.

Печка с лежанкой

Другой вариант применения реактивной печи в быту – это обустройство удобной конструкции со специальной площадкой для отдыха в сидячем или лежачем положении. Лежанка может иметь различную форму исполнения – топчан, широкая кровать, компактный диван, скамейка.

Для изготовления лежанки используются кирпич, бутовый камень, глиняная масса с опилками. Высокая теплоемкость материалов способствует аккумуляции тепловой энергии длительное время, благодаря чему подобную печь рекомендуется устанавливать в жилых комнатах.

По типу используемого материала для изготовления конструкции ракетные печи бывают:

• Глиняно-кирпичные. Хорошая теплоемкость кирпича и шамотной глины способствует тому, что подобные конструкции хорошо накапливают и выделяют тепло в помещение. Температурный режим горения топлива в подобных печах может достигать 1000 градусов. Глиняно-кирпичные агрегаты требуют минимального технического обслуживания, которое заключается в периодической обмазке корпуса глиной и устранении трещин.
• Металлические. Подобные устройства изготавливаются из металлических бочек, газовых баллонов, огнетушителей, труб и листовой стали. Доступность материалов позволяет получить надежный и эффективный отопительный агрегат. Особой популярностью пользуются походные металлические печи – «Робинзон», «Огниво» или «Тайга». Они отличаются компактными размерами, возможностью установки в любом доступном месте и простотой эксплуатации.
• Из подручных материалов. Упрощенные конструкции ракетных печей можно изготовить из самых дешевых и доступных материалов: консервных банок, стальных ведер и прочих емкостей. Маломощные печки можно использовать для быстрого подогрева воды в полевых условиях.

Мобильная печь – практичный и дешевый вариант для туристических походов и отдыха на природе, который предусмотрен для экономного расхода топлива и удобства эксплуатации в любых климатических условиях.

Стационарная печь – эффективный и безопасный вариант для обогрева небольших площадей, организации горячего водоснабжения и приготовления пищи.

При всех своих достоинствах реактивная конструкция печи, изготовленная своими руками, не подходит в качестве полноценного источника тепла для отопления жилого дома. А вот использовать технические возможности устройства для решения повседневных задач вполне приемлемо.

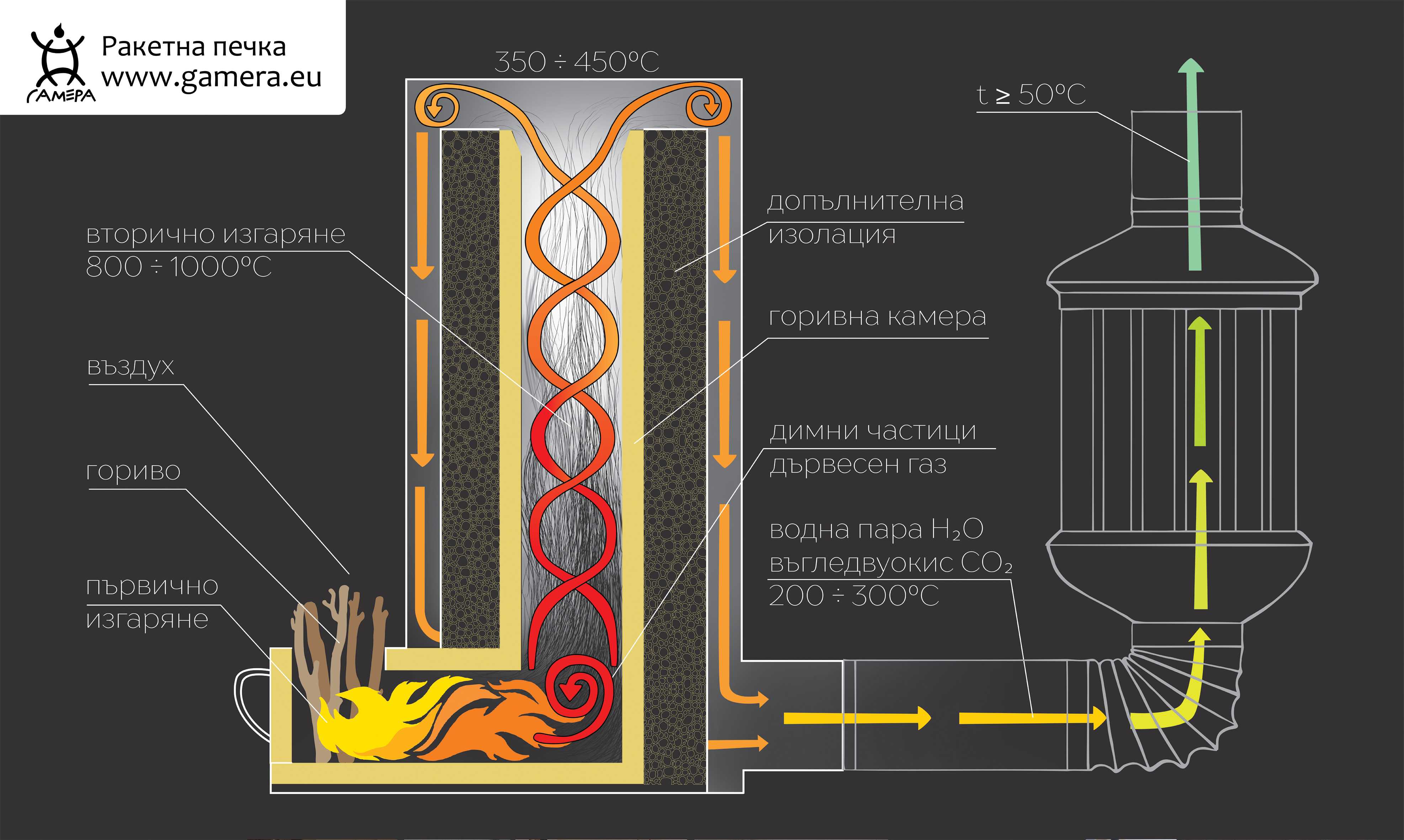

Пиролизная печь и её принцип работы

Походная пиролизная печка.

Это эффективное устройство нагрева основывается на работе печки – буржуйки. Что в ней особенного? Качественный нагрев при минимуме топлива. Принцип работы заключается в длительном горении. При этом образуются горючие газы, а всё твердое топливо сгорает.

Обычные печки базируются на открытом пламени. Кислород в этом случае принимает активное участие, а газы в принципе не используются. Поэтому такой низкий КПД и быстрое прогорание дров. Другое дело – пиролизная печь сделанная своими руками. Здесь тление топлива происходит при определённом доступе кислорода. На первом этапе обеспечивается максимум воздуха, затем через 10 минут резко уменьшается. Печка переходит на режим тления. Все горючие газы при выгорании тоже отдают энергию. Пиролизная печь так же напоминает коптильню.

Как Вы можете создать пиролизную печь? Существует несколько простейших способов:

1. Две консервные банки, в одну из которых будут засыпаться щепки;
2. Несколько ёмкостей из подходящих жаропрочных материалов с горизонтальной загрузкой топлива.

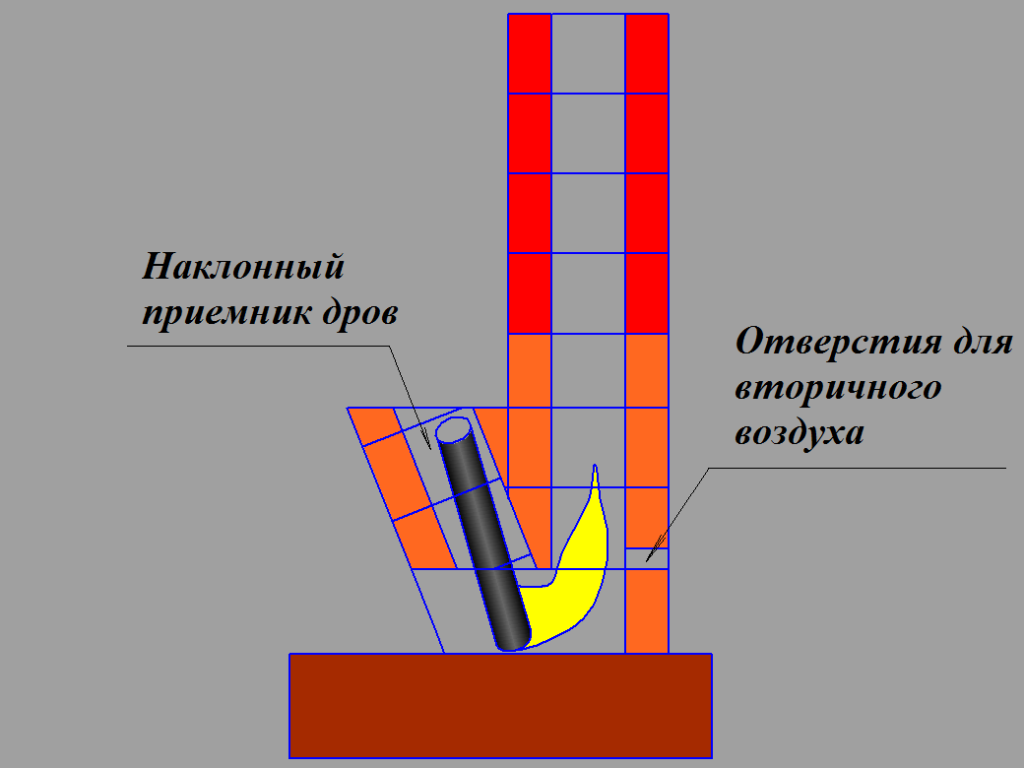

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать – нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

• Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
• Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
• Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
• Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
• Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная  печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

• Болгарка.
• Сварка.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

• Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
• Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
• Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

• Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
• Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
• Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
• Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
• Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
• Элементы привариваются не рядом, а внахлест.

Далее проводятся  следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной  длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

Как выложить топливник из кирпича

Такая модель требует использования только шамотного (глиняного) кирпича – керамический или силикатный сразу растрескается. Кладка ведется на глиняном растворе, пропорции состава указаны выше. Под основание печки роется котлован, грунт на дне трамбуется и заливается бетонным раствором. Размер фундамента – 1200х400х100 мм.

После затвердевания основания его защищают листом картона из базальта, затем начинают выкладывать топливник, вертикальный дымоход и загрузочную камеру. С фронта топливника крепится дверца для уборки золы. После высыхания глиняного раствора траншея засыпается, в вертикальный дымоход вставляется труба нужного диаметра. Полости между кирпичом и трубой следует забить утеплителем – базальтовой ватой, золой или другим невозгораемым материалом, например, асбестом.

Как выложить печь

Теперь на кладку ставится колпак Ø 600 мм – подойдет вырезанная крышка из металлической бочки. Перед монтажом в нем вырезается отверстие, в которое вставляется патрубок под дымоход. Надевая этот колпак, бочку следует перевернуть, и патрубок окажется там, где нужно. Затем выводится дымоход – или напрямую на улицу, или через обустройство лежака с горизонтальными дымоходными каналами. Лежак можно выкладывать обычным силикатным кирпичом, так как температура газов будет уже низкой.

Разновидности агрегатов

Принято выделять складные щепочницы трехгранного, пирамидального и прямоугольного типа, печки-свечи, конструкции специально под котелок или металлическую чашку, флягу. Из особенностей выделяются следующие позиции:

1. Если печь сконструирована правильно, в ней присутствует хорошая тяга. Она дает возможность быстро произвести растопку и необходимый максимальный огонь с помощью любого подручного топлива.
2. Походная печь-щепочница безопасна в применении, от нее не исходит открытый огонь, не остаются угли, из-за которых может начаться пожар. Ее можно применять в местах, где запрещается разводить костер.
3. Благодаря компактным размерам подобное устройство легко помещается в рюкзак для переноски.
4. Если отсутствует подходящий для конструкции топливный материал, рекомендуется воспользоваться сухим горючим или спиртом.

При расходовании минимального количества веток, шишек, коры, еловых иголок создается необходимая энергия, для розжига же достаточно небольшой охапки таких материалов. А благодаря оригинальной конструкции огонь защищается от ветра, усиливается до необходимого состояния, концентрирует тепло в нужном месте. В такой печке удобно утилизировать мусор, появляющийся во время пребывания на природе. Она может использоваться вместо свечки для минимального освещения, на ней удобно разогревать ароматические масла, специальные жидкости, отпугивающие комаров, мошек.

Печь “Антошка”

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь “Антошка”

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

• Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) – 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) – 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
• Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
• Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
• Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
• Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук

Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка (для надежного крепления всех элементов).
• Маркер.
• Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

• Разметить имеющуюся в материалах трубу (поставить ее вертикально).
• Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
• В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см. Далее потребуется произвести соединение этих двух элементов

Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

• Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
• На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба

Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность

Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов. Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции. Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 – полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

Изготовление своими руками

Итак, решив сделать печь, работающую на воде, первым делом определяются с основной конструкцией будущего обогревателя.

С помощью такого метода, любую печь можно преобразить в эконом-вариант

Чаще всего такой обогреватель уже имеется и его надо просто модифицировать. Вот схема последовательности работ:

1. Находят ёмкость для воды и крепят её.
2. Изготовляют парообразователь.
3. Продумывают его крепление и способ нагревания, чтобы получать пар.
4. Делают пароперегреватель. Обычно это тонкостенная трубка из нержавейки с равномерно пропиленными отверстиями. Её обматывают сеткой из нержавейки — это устройство будет служить шумогасителем.
5. Продумывают схему соединения и крепления всех деталей. Пароперегреватель должен находиться на колоснике печи для того, чтобы к нему был хороший доступ кислорода. Многие придумывают дополнительные приспособления, чтобы он не забивался золой и доступ кислорода был постоянным.
6. Проверяют устройство на эффективность работы и пожаробезопасность. Отсутствие дыма из трубы при разгоревшейся печи говорит о правильной работе. Все резиновые, деревянные и пластмассовые детали устройства должны находиться на пожаробезопасном расстоянии от огня и раскалённых частей конструкции.

Более подробно о печи на воде в этом видео:

https://www.youtube.com/watch?v=ZnASxObpd2k

Например, некоторые дачники используют водяное поддувало. То есть, вставляют под топку металлическую ёмкость с водой. В результате испарения и нагревания такой несложный способ превращает обычную печку в водяную и улучшает её работоспособность во много раз.

Печное отопление в Украине, что называется, переживает второе рождение. Причины такого явления понятны без всяких объяснений. Именно поэтому харьковский рационализатор Олег Петрик предложил использовать технологии пылеугольных ТЭС для повышения эффективности домашних печей, причем для этого совсем не обязательно обладать навыками опытного слесаря.

Как можно поднять КПД угольной (дровяной) печи или твердотопливного котла без применения дополнительных энергоресурсов.

Принцип работы технологии достаточно прост: вода из резервуара (парогенератора) превращается в пар с высокой температурой (400 – 500 С) и подается непосредственно в пламя, выступая своеобразным катализатором горения, увеличивающим производительность отопительной установки.

https://youtube.com/watch?v=97H217wcNvc

В заключение – плюсы и минусы печки

Подобные сооружения действительно изготавливаются быстро, причем исполнителю необязательно иметь высокую квалификацию. Первый и главный плюс печей ракетного типа – простота и нетребовательность к материалам. Вдобавок они хорошо воспринимают разнообразное топливо – сырые дрова, ветки, хворост и так далее.

Теперь о негативных моментах:

• низкий КПД и слабая теплоотдача по сравнению с другими самодельными отопителями на дровах и отработке;
• если обернуть колпак водяной рубашкой либо встроить змеевик, тяга внутри райзера уменьшится, поэтому воду лучше нагревать только от внешнего дымохода;
• печка непригодна для бани, поскольку неспособна интенсивно прогревать помещение лучистым теплом;
• после длительного простоя версию с лежанкой трудно вывести в рабочий режим – необходимо прогреть все газоходы путем сжигания сухого легкого топлива.

По вышеперечисленным причинам ракетный обогреватель крайне неудобен для гаража, где требуется протапливать помещение довольно быстро. Зато походный вариант незаменим на природе в любой период года.
