Настройка спутниковой антенны: подробные инструкции по самостоятельной настройке тарелки на спутник

Настройка ресивера

Вне зависимости от типа устройства, инструкция, как настроить тюнер, примерно одинакова для устройств любого типа — обвешаны ли они дополнительными функциями или самые простые. Процесс настройки состоит из нескольких пунктов, которые будут подробно рассмотрены в пунктах ниже.

Перед тем, как приступать к настройке тюнера на спутник, нужно убедиться, что само устройство подключено к телевизору и к антенне, которая принимает сигнал со спутника. То, как подключать конкретное устройство к телевизору и к антенне, которая принимает сигнал со спутника, должно быть сказано в инструкции, которая прилагается к конкретному тюнеру — там будет рассказано, куда вставлять провода и какого они должны быть цвета. Кроме того, не забудьте, что сам тюнер нужно подключить к розетке для того, чтобы он вообще смог работать.

Не волнуйтесь за то, что тюнер не подойдет к телевизору. Если модель одного или другого не совсем старая — должно совмещаться хорошо, так как в каждом тюнере предусмотрено много разъемов, а современные телевизоры делают с оглядкой на то, что к ним будут подключаться разные устройства, в том числе и спутниковые антенны и тюнер.

После того, как вы все подключили, нужно определиться с выбором канала, через который будет осуществляться поиск, с которым будет удобно работать. После включения телевизора с помощью пульта выберите настройки и нажмите “Поиск”. Убедитесь, что на экране ресивера при поиске каналов светится цифра. После этого можно зайти в настройки, с которыми дальше и пойдет работа.

Работа в настройках меню

Для нормальной настройки нужно найти в меню примерно такие пункты: LNB, DISEqC, 0/12V, Позиционирование, Вспышка тона. Также при настройке тюнера на спутник нужно проверить некоторые показатели. Прежде всего посмотрите, получается ли обмениваться сигналом со спутником, который вам необходим. Потом нужно выяснить, правильно ли заданы настройки для головки спутника:

Для C-Band (LNB, частота 5150).
Для головки кругового типа — круговая LNB 10750.
Для головки линейного типа — универсальная 9750/10600.

Информация о том, какая у тюнера спутниковая головка, как правило написана в инструкции по использованию устройства.

После этих действий нужно установить DISEqC для нужного спутника. Для этого нужно найти соответствующий пункт. Советуем записать информацию о том, какие выходы подходят для вашей антенны.

Кроме того, внимательно нужно отнестись к таким пунктам в настройках:

Порт Дисек — это несколько входов, которые могут переключаться, чтобы их можно было подключить ко входам головки спутников.
Питание LNB — это то, как правильно называются спутниковые головки. Этот тип применяется для того, чтобы управлять подпиткой головки спутника или устройств “Дисек”.
0/12V — его применяют для того, чтобы переключать два прибора.

Как добавить канал

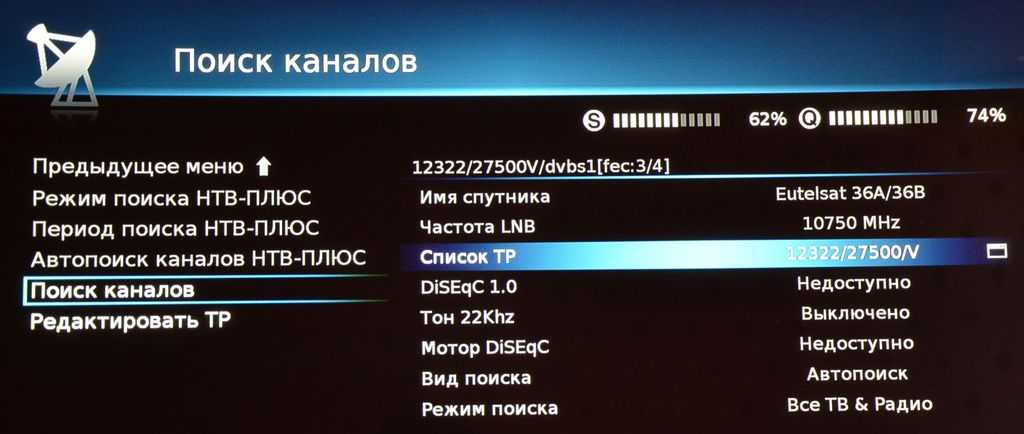

Для того, чтобы сделать это, нужно выбрать пункт сканирования передатчика на необходимом для вас спутнике в тюнере. Для каждой страны есть несколько спутников, которые передают телевизионный сигнал — так удобнее, они покрывают больше и каждый житель может выбрать тот спутник, с которого у него будет правильный прием с четким изображением и сигналом. Особенно оправдано наличие нескольких спутников для больших стран — таких как Россия.

Чтобы установить канал приема, войдите в список настроек для вашей страны. После этого для России нужно выбрать спутники Амос, АБС1 Ямал, Сириус, Хотбёрд.

Сканирование транспондера

Нужно отсканировать сигнал с транспондеров для того, чтобы стал правильным список необходимых каналов. Эти функции легко найти в меню для выбора.

Строки поиска в настройках телеканалов показывают, каким будет способ поиска.

Выбор типа каналов. Тут можно выбрать канал, в зависимости от его типа вещания. Это может быть TV Only — если вы хотите принимать только телевизионный сигнал либо TV and Radio если хотите принимать оба сигнала соответственно.

Способ поиска. Тут можно выбирать опции каналов по типу шифрования. Если это All, то устройство на спутник будет искать все, что может быть доступно, в том числе закодированные или спрятанные каналы. Также можно выбрать Free to Air — спутник будет искать только каналы, которые доступны всем.

Кроме того, поиск бывает следующих видов:

Поиск транспондера.
Поиск по сети — он ищет несколько устройств для определенного спутника.

Подключение тюнера стерео типа

Тюнер стерео — это прибор, который поддерживает звук типа стерео на устройстве, из которого будет осуществляться выход сигнала — телевизора. Вместе с ним чаще всего идет кабель, у которого три штыря. Первый отвечает за передачу и выдачу видео, а второй и третий с буквами L и R за то, что из телевизора выходит звук — из его левой и правой колонки соответственно.

Необходимо понимать, что сейчас очень много приборов на рынках и в магазинах — это тюнеры, которые поддерживают стерео. Звук стерео может идти с одного канала (например, левого). Это — тот звук, который заложен в телевизионной программе, которая включена на данный момент. По второму каналу может приниматься непонятная радиостанция. Такие случаи редки, но все-таки встречаются и накладка звука может стать серьезной проблемой.

Нет возможности поставить будильник на телефоне? Читайте нашу статью о том, как поставить будильник на компьютере, в которой описана подробная инструкция.

Для того, чтобы не допустить такого совпадения звуков, которые сделают просмотр телевизора невозможным, у устройство, которое принимает сигнал, особая функция. Она может быть отдельной кнопкой или в виде виртуальной кнопки в меню под названием Audio. С помощью этого пункта или реальной кнопке на тюнере можно настроить конфигурацию приема звуков так, чтобы по двум каналам шел одинаковый прием и чтобы он осуществлялся без разрыва во времени.

Активация телевидения и поиск каналов

Часто на этом подключение основного оборудования заканчивается. Необходимо лишь выполнить настройки, связанные с обслуживанием. В самом начале нужно активировать карту оплаты у провайдера и вставить ее в CAM-разъем. После этого часто каналы уже начинают показывать, но и х расположение хаотичное и могут отсутствовать программы платных пакетов.

Необходимо в системных настройках ресивера выбрать активный спутник из списка и нажать на сканирование. Спустя несколько минут программы обновятся, их станет больше, а также будет соблюден порядок размещения по каналам.

Как подключить и настроить другого оператора

Спутниковая антенна принимает сигнал независимо от провайдера и при подключении другого оператора можно использовать ту же тарелку и ресивер. Необходимо только приобрести конвектор, который запрограммирован для работы с конкретным поставщиком телевидения и CAM-разъем под карту оплаты.

Если в наличии только фирменный ресивер (не универсальный) без поддержки операторских карт, потребуется купить новую приставку. На этот раз лучше выбрать универсальный ресивер, который будет поддерживать съемные CAM-модули под карты разных провайдеров.

Настройка спутника и каналов в ресивере с использованием старой антенны происходит по тому же принципу:

установка основных характеристик конвектора;
активация телевидения;
сканирование каналов.

Установка оборудования

Является первым этапом и состоит из двух важных частей – установки тарелки с антенной и проводки всех кабелей от одного пункта системы к другому.

Антенна и тарелка

Антенна и тарелка от ТриколорТВ поставляется вместе с четкой инструкцией, как именно нужно устанавливать и монтировать их. Есть и дополнительные правила, соблюдая которые, вы обеспечите себе надежный и высокий уровень сигнала практически сразу же после установки:

Обязательно соблюдайте наклон, прописанный для вашего региона – от этого будет зависеть, поймает антенна спутниковый сигнал или нет.
Тарелка должна находиться вне помещения – устанавливать на лоджиях и застекленных балконах не рекомендуется, так как стекло будет создавать помехи.
Между антенной и спутником не должно быть дополнительных препятствий в виде других домов, зеленых насаждений или любых строительных конструкций, способных прервать передачу.
Обязательно нужно убедиться, что тарелка и антенна не устанавливаются под крышу (скат) или желоб для дождя. Так вы избежите повреждения оборудования во время непогоды.
Вся конструкция должна «смотреть» на юг.
Приемник рекомендуется ставить как можно ближе к антенне. Допустимый радиус равняется ста метрам, однако, чем ближе, тем сильнее и качественнее будет сигнал.

При сборе антенны и установке тарелки нужно также соблюдать несколько рекомендаций от ТриколорТВ:

На оборудовании есть конвертер (см. инструкцию). Его ни в коем случае нельзя устанавливать вниз разъемом, поскольку это одно из мест, куда спокойно попадает влага во время дождя. Сигнал при этом упадет, а оборудование может и вовсе выйти из строя.
Кронштейн-держатель для тарелки следует крепить как можно прочнее, особенно, если вы устанавливаете оборудование на ветреную сторону.
Попервой не затягивайте гайки на кронштейне до конца при креплении тарелки – вам еще понадобится ее поворачивать, чтобы ловить сигнал, так что не фиксируйте сразу.
Разъемы на кабель следует прикручивать, предварительно зачистив его с двух сторон примерно на 1.5 см.

Проводка кабеля

Провести кабель после всех манипуляций, дело несложное. Схема выглядит просто:

Один кабель соединяет антенну и приемник.
Второй кабель соединяет приемник и телевизор (если у вас не вай-фай передача).

Важным моментом является закрепление одной стороны кабеля у тарелки и антенны – делать это лучше всего изолентой, чтобы не повредить крепления чем-нибудь другим. Чаще всего именно из-за хлипко присоединенного кабеля у пользователей может пропадать сигнал.

Параболическая антенна из проволоки

Чтобы изготовить такую антенну, необходим большой надувной мяч. Он послужит шаблоном для проволочного каркаса антенны. На мяче при помощи карандаша отмечаем максимальный радиус нашей будущей тарелки. Та меньшая часть мяча, которая будет отделена проведенной окружностью, и будет представлять собой криволинейную поверхность. Затем берем моток медной проволоки диаметром 2…3 мм (например, смотанной со старого электрического трансформатора) и делаем из нее круг №1, который укладываеи на мяч. Следующий проволочный круг (№2) делаем несколько большего размера так, чтобы расстояние между ним и предыдущим составляло около 20…30 мм. Таким образом, постепенно доходим до максимального диаметра, который нам нужен. Готовые круги соединяем радиальными лучами, причем места пересечений либо скручиваются более тонкой проволокой либо паяются оловянным припоем. Место внутри самого маленького круга оставляем пустым – там потом будет закреплена стойка тарелки. Готовый каркас аккуратно обтягиваем алюминиевой мелкоячеистой сеткой или фольгой таким образом, чтобы была соблюдена заданная криволинейность отражающей поверхности.

Встроенный в телевизор спутниковый DVB-S2 тюнер

Что такое в DVB-S2 телевизоре?

Наличие цифрового тюнера DVB-S2 дает возможность напрямую подключать к телевизору спутниковую антенну, и просматривать каналы CT без ресивера. Т.е. прибор DVB-S2 – это встроенный в телевизор спутниковый тюнер. Многие модели телевизоров имеют внутри себя такие устройства. Об их наличии производители всегда указывают в техническом описании.

Но встроенный в телевизор DVB-S2 имеет и свои недостатки. Если при помощи обычного спутникового тюнера можно смотреть на телевизоре 70-80 бесплатных русских каналов телевидения, то при подключении тарелки просто к телевизору возможно просматривать только полностью открытые, не закодированные каналы. В прошивку отечественных ресиверов уже введены ключи, которые открывают закодированные каналы. Внутри телевизора таких ключей нет.

Все телевизоры, у которых есть такой встроенный тюнер, поддерживают САМ-модули. Это устройство, в которое вставляется карта платного CT, и которое, в свою очередь, вставляется в телевизор, в специальный разъем PCMCIA. Т.е. Вы подключаете спутниковую антенну, приобретаете стартовый пакет какого-либо оператора CT. Пакет должен включать в себя CAM-модуль. Карту с модулем нужно вставить в разъем PCMCIA.

После этого надо запустить на телевизоре поиск каналов (на тех спутниках, которые укажет Ваш оператор). Платные каналы при этом должны открыться.

Такой способ имеет несколько важных преимуществ. Во-первых, не требуется отдельный ресивер для просмотра CT. Во-вторых, Вам понадобится только один пульт ДУ, т.е. каналами вы будете управлять при помощи пульта от телевизора.

При покупке пакета у какого-либо провайдера СТ обязательно уточните, работают ли их САМ-модули на телевизорах со встроенными DVB-S2. И обязательно уточните этот вопрос применительно к конкретной модели телевизора.

Как настроить телевизор «LG» для приема спутникового ТВ

Подключите кабель, который идет от антенны, к разъему на задней стороне телевизора с обозначением «SATTELITE».
Вставьте модуль DVB-Cl+САМ с установленной в нем картой доступа TB (таким образом, чтобы номер карты был направлен в Вашу сторону).
На ПДУ нажмите на кнопку «SETTINGS». Откроется меню. В нем найдите пункт «Каналы», после чего нажмите на «OK».
Откроется окно, в котором надо выбрать пункт «Программный режим». После этого нажмите на «Ок». Появится список, в котором надо поставить точку напротив надписи «Спутник», и снова нажать «Ок».
Устройство предложит автоматический поиск, от него надо отказаться. В окне «Каналы» надо выбрать «Настройку спутника». Откроется окно, в котором надо перейти к спутнику «EUTELSAT 36 A/B 36.0 E». После этого вернуться в окно с параметрами настройки спутника.

Обязательно должны быть указаны следующие параметры:

частота LNB – 9750/10600 для двухдиапазонных конвекторов с круговой поляризацией;
частота LNB – 10750 для однодиапазонных конвекторов;
питание LNB – «Вкл».

Другие параметры зависят от конкретной схемы подключения телевизора к конвекторам и антеннам.

Как настроить телевизор «Samsung» для приема спутникового ТВ

Нажмите на «Menu». Откроется меню, в котором необходимо выбрать пункт «Каналы». Он изображен в виде значка спутниковой антенны.
Перейдите в раздел «Страна».
Если телевизор запросит пин-код, то введите цифры 1234, или 0000, или 1111. Это стандартный набор цифр для пароля.
Если хотите настроить эфирное или цифровое TB, то перейдите в пункт «Другое».
После этого надо будет вернуться назад и выбрать «Кабельные параметры поиска».
Здесь надо ввести параметры:
частота – 290 000 kHz;
скорость передачи – 6875 KS/s;
модуляция порядка – 256 QAM.
Вернитесь в «Автоматические настройки», в качестве источника сигнала выбрать «Кабель».
Выберите цифровое и (или) аналоговое TB.

В режиме поиска перейдите в «Сеть» и запустите настройку при помощи кнопки «Вход».

Этапы установки и настройки антенны

Прежде, чем начинать установку спутниковой антенны, нужно убедиться, что комплект оборудования включает в себя все необходимое. Иногда бывает так, что по каким-то причинам комплектация неполная, либо человек не понимает, для чего нужна та или иная деталь.

Для установки антенны нужны:

спутниковый ресивер или встраиваемая приставка;
коаксиальные кабели с разъемами;
тарелка, диаметр которой не меньше 60 см;

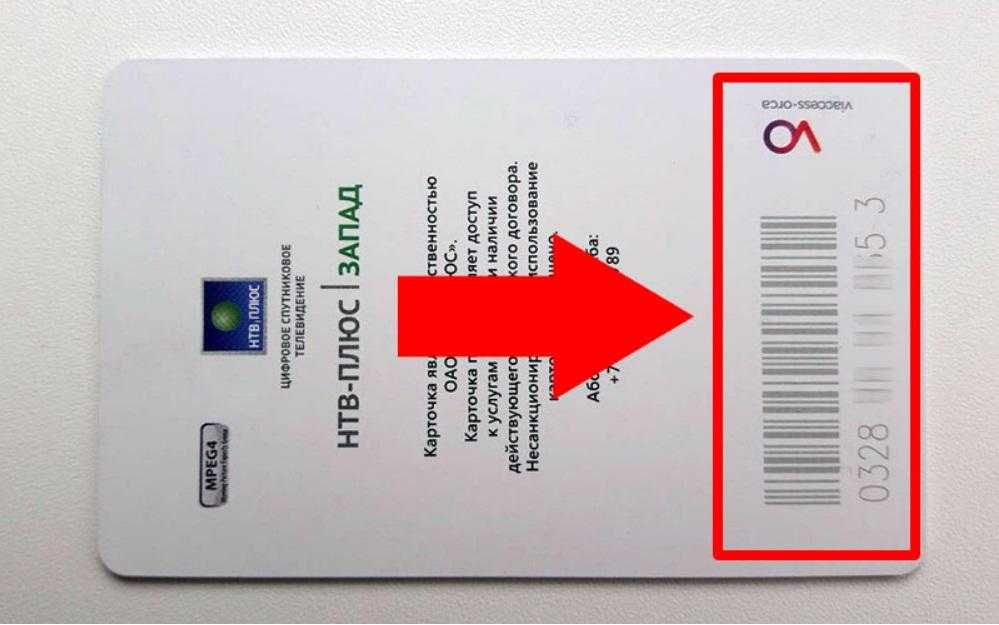

конвертер и карта доступа;
инструкция пользователя и договор.

Самое первое, что делается перед установкой антенны «НТВ-Плюс» — это регистрация на официальном сайте компании. Пользователь обязательно должен пройти процедуру регистрации аппаратуры, иначе она не будет работать.

Сборка тарелки для «НТВ-Плюс» диаметром 60 см

Когда место выбрано, среди оборудования надо найти кронштейн, на который собственно крепится тарелка. К ней крепится кабель, который протягивается к телевизору. В телевизорах разных марок по-разному располагаются места (гнезда), в которые надо крепить кабели. Если ресивер не встроенный, то провод придется присоединять к нему.

Самостоятельная настройка «НТВ-Плюс»

Когда антенна настроена и кабели подключены, наступает самый важный этап – собственно настройка. Для этого надо узнать параметры настройки. В частности, обязательно надо узнать частоту сигнала. Если после ввода данных канал не показывает, значит, что-то сделано неправильно. В случае неправильной настройки оборудования обратитесь к вашему оператору.

Существует 2 способа настройки каналов – ручной и автоматический. Второй практически не требует никаких усилий со стороны пользователя, т.к. для запуска автоматического режима настройки нужно только нажать несколько клавиш на пульте. Это делается в несколько шагов: «Меню => поиск каналов => ok». Если параметры на ресивере (в том числе и частота) были установлены правильно, то настройка пройдет удачно.

Ручная настройка спутниковой антенны

Ручной вариант поиска намного более сложный, поэтому для эффективного проведения данной процедуры требуется опыт. Но если Вы решили все-таки сделать это самостоятельно, то можете придерживаться следующей инструкции.

Сбросить все существующие настройки если они были ранее установлены. Это делается по шагам: «Меню => настройка => установка по умолчанию => каналы => антенна => настройка спутника».
После этого с помощью ресивера настроить спутниковую антенну, а когда появится запрос на ввод пароля, надо вписать четыре нуля.
После этого откроется вкладка, где будет множество спутников. Напротив некоторых можно увидеть галочки. Это те спутники, которые разрешены по умолчанию. Нужно убрать отметки напротив спутника, иначе частота их вещания тоже будет учитываться. При этом обязательно надо оставить галочку напротив спутника «Eutelsat W4-36Е». В некоторых случаях проведение таких манипуляций может быть невозможно для пользователя. Чтобы открыть доступ , потребуется карточка доступа.
Проверить параметры транспондера. Обычно используются такие показатели: 12130 R и уровни Lnb (нижний – 0, верхний – 10750).
После настройки транспондера необходимо перейти к заключительному этапу, а именно – введению всех параметров в специальную строку. Частоту вещания нужно ввести в разделе «Настройка вручную». Чтобы начать поиск по сети, надо выбрать указанный ранее транспондер. Будьте готовы, что поиск будет идти очень долго. Но настроенная антенна будет показывать любой канал.

Самостоятельная настройка конфигурации тюнера

Интернет заявляет, что для настройки тюнера совсем не обязательно вызывать профессионального мастера. Эту работу можно выполнить самостоятельно. В инструкциях много частных подробностей, но отсутствует инструкция, в которой бы была представлена в виде крупных блоков последовательность и назначение действий. Ситуация ещё осложняется тем, что существует довольно большое количество моделей тюнеров и телевизоров, а их сочетаниям вообще нет числа. И для каждой комбинации свой набор действий и своя терминология в меню. Для конкретной комбинации моделей тюнер – ТВ нужно брать их инструкции, внимательно их читать, пытаться понять, о чём пишет автор и аккуратно выполнять. Наилучший вариант – это следование указаниям МАСТЕРА НАСТРОЙКИ.

Как выбрать язык и часовой пояс

Это одна из простейших операций. На пульте войти в МЕНЮ и перейти в раздел Settings. Затем надо выбрать пункт More Settings (Больше настроек). Пролистав список до раздела Language&input, нажать на пункт Language. Затем выбрать язык – русский. Там же выбрать часовой пояс. Эту настройку следует выполнить и на тюнере, и на телевизоре.

Как настроить аудио- и видеоинтерфейсы

Переход телевидения на цифровые технологии требует обеспечения превращения в телевизоре цифрового кода в аналоговые видео- и аудиосигналы. В новых устройствах это происходит внутри аппарата. Для телевизоров старых моделей требуются специальные приставки-тюнеры. Если предполагается приём сигнала телевещания через спутник, то необходимо установить и специальную рефлекторную спутниковую антенну – «тарелку». Телевизионный сигнал кодируется в формате DVB-S2.

Как настроить антенную систему

Настройки антенной системы обычно устанавливаются поставщиком комплекта техники спутникового ТВ.

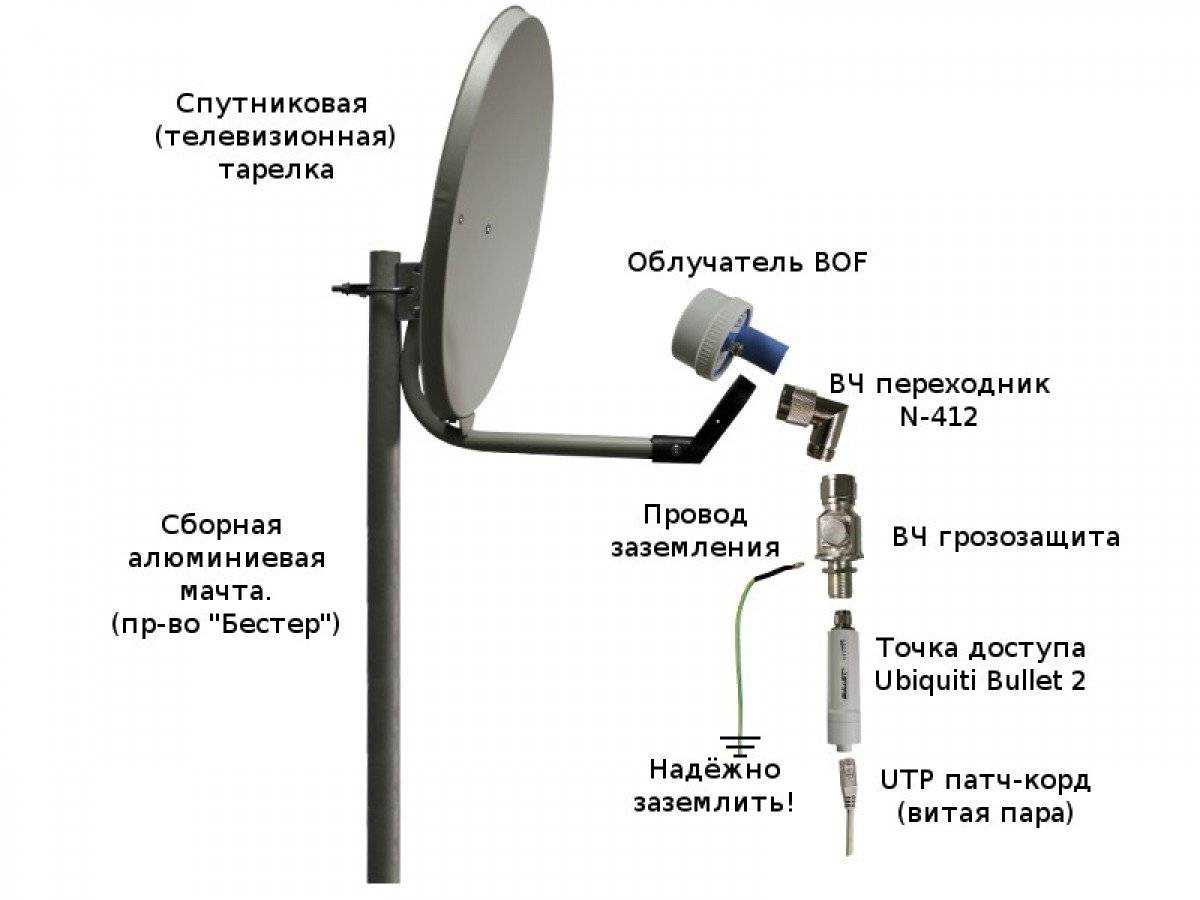

ФОТО: tvoykomputer.ruСтруктурная схема подключения к интернету

Как выполнить поиск каналов

В подавляющем большинстве телевизоров настройка каналов производится автоматически. Для этого в МЕНЮ нужно найти соответствующую кнопку и кликнуть её.

После установки необходимо проверить качество и корректность приёма сигнала. На тюнере есть кнопка под названием INFO, при нажатии на неё трижды возникнет информации о качестве, номере, частоте и кодировке телеканала. При показателе более 60 % настройку можно считать удовлетворительной.

Что входит в комплект спутникового ТВ

В среднестатистический комплект для приема спутникового ТВ входят (минимальный набор) следующие компоненты.

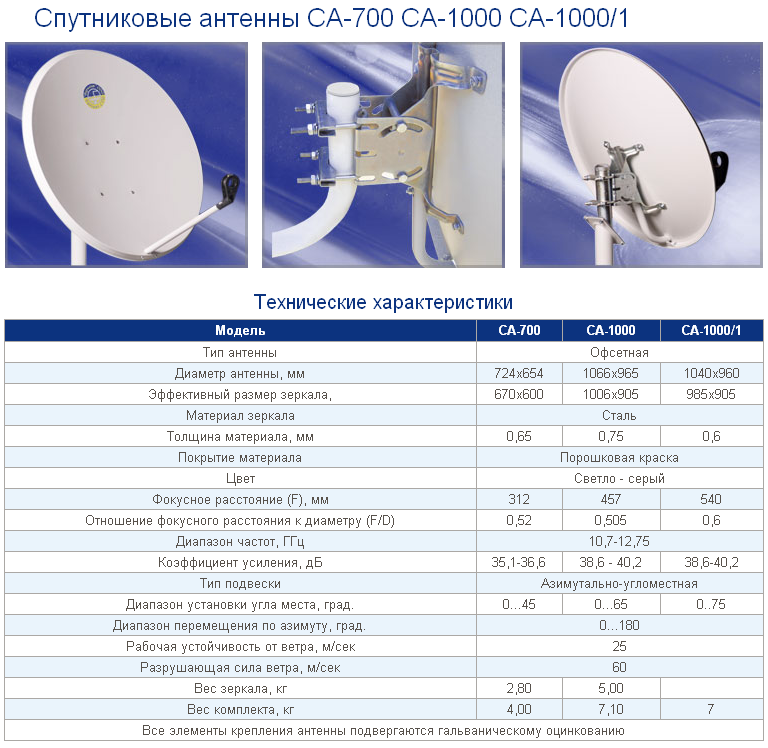

Тарелка — дефлектор, отражатель радиочастотного излучения спутника. Сегодня провайдер предлагает для той или иной местности оптимальные характеристики этого элемента. То есть, тарелки 60 см для зоны хорошего покрытия, 80, 90 или 120 см для мест со слабым сигналом.
Конвертер, необходимый для преобразования высокочастотного радиосигнала в электрическую энергию.
Монтажный комплект для фиксации антенны.
Штангу для крепления конвертера на дефлекторе.
Базовый набор кабелей.
Ресивер для преобразования сигнала и подключения обычных телевизоров.

Комплект оборудования может быть расширен или урезан по желанию пользователя. Например, не составит труда купить только антенну, ее монтажный набор и конвертер для тех, чьи телевизоры сразу оборудованы спутниковым тюнером. Или приобрести вместо базовой версии ресивера более сложный, в том числе с возможностью организации внутридомовой сети распределения сигнала или связи с интернет.

Сборка тарелки для «НТВ-ПЛЮС» диаметром 60 см

Выбираем на здании место для монтажа антенного держателя с видимостью на ориентир.

Для монтажа берем с собой:
– Перфоратор или дрель для сверления отверстий в месте крепления антенного кронштейна;
– Анкерные болты, шурупы или сквозные шпильки для закрепления антенного кронштейна на стене;
– Изолента и острый нож для разделки кабеля;
– Гаечные ключи (от 10мм до 22мм) или разводной ключ;
– Карандаш или фломастер для того, чтобы сделать метки на креплении антенны

Закрепить кронштейн можно анкерными болтами, шурупами или сквозными шпильками для обеспечения наибольшей прочности при возможных штормовых и ветровых нагрузках. Участок трубы, на который крепится антенна, должен быть строго вертикален.

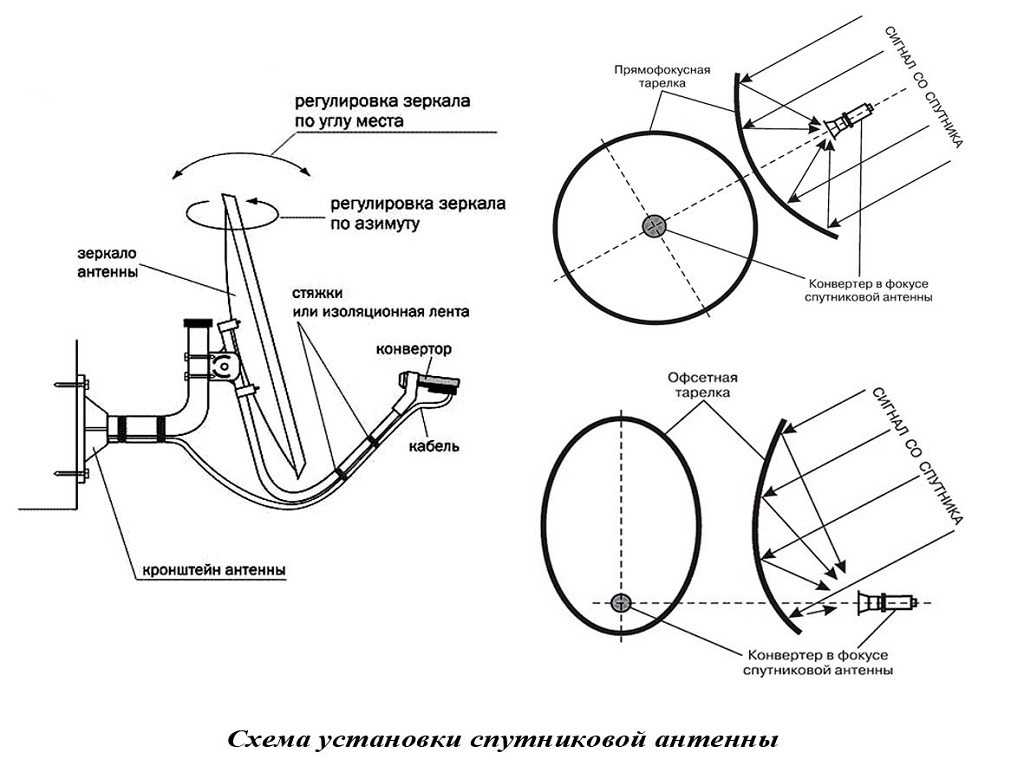

Собираем спутниковую антенну, в соответствии с прилагаемой схемой, для просмотра нтв плюс

Конвертер устанавливается в держатель на выносной штанге антенны «головой» к зеркалу антенны, надежно фиксируйте с учетом требуемого угла поворота по часовой стрелке для Нижнего Новгорода угол составляет 5°30\. Для удобства настройки наклона конвертора, на его корпусе, как правило, нанесена шкала с нулевой отметкой и метками через 5*.
Надевайте антенну на кронштейн. Затяните регулировочные гайки так, чтобы была возможность с некоторым усилием перемещать антенну в вертикальном и горизонтальном направлении поочередно.

Начинаете разделку кабеля, удаляете наружную изоляцию на 15 мм от края. Не повреждая центральную жилу, удаляете 10мм диэлектрика с фольгой. Отогните оставшуюся экранирующую фольгу кабеля. Накручивайте F-разъем на кабель до появления центральной жилы.

Подключите кабель к конвертору, второй конец кабеля присоедините к спутниковому ресиверу.
Подключение кабеля к приемнику производится СТРОГО при выключенном из сети 220 вольт приемнике.

ВНИМАНИЕ!

Если антенна – это самая высокая точка на здании, то в нее с высокой вероятностью может ударить молния, поэтому нужно побеспокоиться о заземлении и молниеотводах. Попадание молнии в антенну может привести к выходу всего комплекса оборудования из строя или к травмам

При установке антенн на балконах, лоджиях, стенах зданий уже имеющих заземление, дополнительное заземление не требуется. Если антенна устанавливается на возвышенностях, коттеджах, дачах и молниеотводы отсутствуют, необходимо обратиться в строительную организацию для устройства соответствующих молниеотводов.

Подключение F разъема

Чтобы подключить коаксиальные кабели, их нужно зачистить и надеть на разъемы F. Это можно сделать двумя способами.

Способ 1: разрезать ножом только внешнюю оболочку кабеля на расстоянии 20-25 мм. Экран не может быть поврежден.

Осторожно загните все нити на скорлупе. Теперь нужно снять изоляцию с жилы

Он должен выступать из экрана максимум на 2 мм

Теперь нужно снять изоляцию с жилы. Он должен выступать из экрана максимум на 2 мм.

Затем прикрутите соединитель F.

Избыток питания центральной жилы укорачивают, оставляя не более 5 мм от плоскости разъема.

Второй способ проще. Снова возьмите канцелярский нож. Отступите примерно на 1 см от края кабеля и разрежьте всю изоляцию. Включая наружную и внутреннюю, вплоть до центральной вены.

Затем, отступив на 3 мм, разрежьте только внешнюю оболочку.

Убедитесь, что между оплеткой и центральным проводом не зажаты проволока или ворсинки.

Больше не нужно снимать изоляцию и не нужно ничего гнуть. Просто вставьте и прикрутите разъем f сверху.

Итак, сделайте разводку по всей квартире во всех комнатах, где у вас есть телевизоры. Вы их все тоже подписываете.

В то же время гораздо безопаснее протянуть кабель непосредственно к устройству, чем подключать его через розетку спутникового телевидения. Это может быть связано как с потерей качества, так и с полной потерей сигнала.

Схема подключения при использовании мультисвитча может выглядеть так:
