Чертежи станка по разделке (зачистке) провода от изоляции

Обжигание изоляции

Убрать изоляцию с силовых кабелей и проводов можно также с помощью паяльника. Жало инструмента разогревают до нужной температуры (не более 150 °С) и снимают оболочку, прокручивая проводник пальцами

В таком случае важно рассчитать свои усилия, чтобы прислонять паяльник к изоляционному слою. При правильных действиях оболочка легко отделяется от жилы по кусочкам

По схожему принципу работает и такой специальный инструмент, как обжигалка. Внешне она очень похожа на паяльник, но вместо жала обжигалка оснащена нихромовым проводом в форме буквы «П». В поперечном сечении этот наконечник нагревает кабель, за счёт чего и происходит отделение изоляции. К сожалению, на рынке современных профессиональных инструментов обжигалка встречается очень редко, поскольку её сняли с производства. Но она всё ещё встречается у профессионалов и любителей электромонтажных работ, которые иногда могут продать устройство за 500 рублей.

Вне зависимости от того, какой из этих двух устройств вы решили использовать, нужно быть готовым к неприятному запаху, который быстро заполонит всё помещение

Кроме того, важно отметить, что паяльник и обжигалка используются только для снятия полимерной изоляции. Если же оболочка будет из резины, под воздействием тепла она просто прилипнет к жиле ещё сильнее

Зато метод оплавления изоляции особенно удобен при работе со старой проводкой, поскольку постаревшая пластмасса становится очень жёсткой и не поддаётся ножом или кусачками.

Процесс зачистки провода или кабеля

Чаще всего зачистка проводов производится с помощью бокорезов. Иногда разделка проводов сопровождается неправильным использованием бокорезов, что усложняет работу и приводит к повреждениям токоведущей части провода

Для снятия изоляции важно, чтобы режущие части были направлены в противоположную от движения инструмента сторону. Таким образом ножи смогут врезаться в изоляцию даже при незначительном нажатии.
Если под рукой нет бокорезов или других специальных приспособлений, можно взять нож, не сильно прижать режущей частью ножа изоляцию провода и обвести по кругу

При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы

Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным.
При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность

При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы. Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным.
При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность.

Как разрезать внешнюю изоляцию с помощью ножа с пяткой видео

Удаляя внешний слой изоляции, старайтесь его не резать поступательными движениями (напоминающими пиление). Нужно просто продавливать его острой стороной ножа и медленно проворачивать. Не стоит применять силу. При выполненной работе, осмотрите зачищенные концы проводника. Там могут быть надрезы или надломы токоведущей части провода. Такой конец провода не годится для дальнейшей эксплуатации. Его надо отрезать и выполнить работу заново. Если не придать этому должного значения, со временем может создаться опасная ситуация. Как правило, поврежденная часть жилы провода в дальнейшем, в процессе эксплуатации, обламывается. В дальнейшем надо будет искать место повреждения кабеля, а это место, как правило, будет скрыто изоляционной лентой.
Иногда не понятно, как зачистить провод, особенно, когда он слишком тонкий, да еще и многожильный. Есть одна хитрость.

Берем старое лезвие бритвы.
Ломаем его и берем одну половинку лезвия.
Фиксируем провод, используя тиски или струбцины. Можно пустить в ход зажим настольной лампы.
Разрезаем изоляцию вдоль проводника.
Делаем аккуратные надрезы поперек сечения, стараясь не коснуться лезвием проводника.
Сгибаем кабель так, чтобы надрезанные края слегка разошлись.
Цепляем ногтем надрез и стягиваем изоляцию с жилы.

Зачистка проводов – это кропотливая работа, требующая терпения.
При зачистке проводов часто возникают ошибки. Типовые ошибки зачищенных проводов видны на рисунке:

Виды оборудования

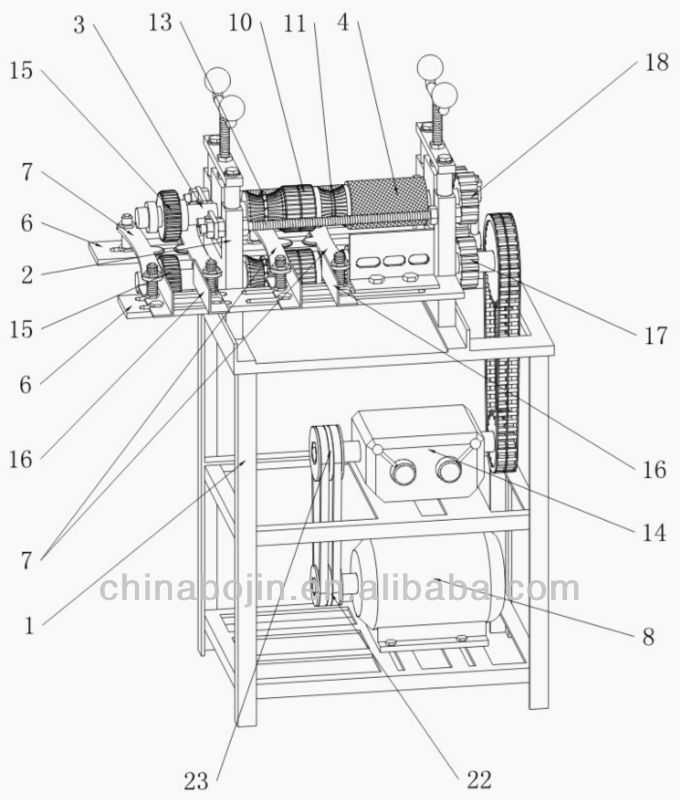

Чертёж проекта станка для заводской переработки кабелей

Станки и приспособления для снятия изоляции с кабелей и проводов могут быть сложными механизированными агрегатами и самодельными простейшими устройствами.

Заводские цехи оснащают мощными механизмами, которые могут одновременно производить очистку от изоляции нескольких кабелей и проводов. Сделать такое оборудование своими руками практически невозможно. В данной статье предлагаются два варианта изготовления приспособлений и ответ на вопрос, как очистить от изоляции бывшую в употреблении кабельно-проводную продукцию.

Простое устройство

Для изготовления самодельного приспособления понадобятся:

Подготовив указанные материалы, поступают следующим образом:

Удаление изоляции происходит следующим образом:

С помощью самоделки зачищают провода в небольшом количестве. Для интенсивной эксплуатации приспособление непригодно. Однако для мелких работ остроумное устройство приносит немалую пользу. Очищенный провод используют для изготовления различных поделок или как крепёжный материал. Вопросов, как тщательно очистить провод от изоляции с помощью этой самоделки, не возникает.

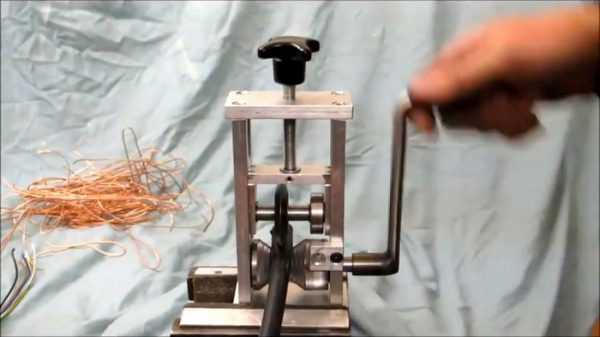

Универсальный стриппер

Универсальность станка для снятия изоляции заключается в том, что на нём можно устанавливать рычаг ручного привода и в то же время его можно подключать к дрели или небольшому электродвигателю.

Для этого потребуется обладание навыками обращения со сваркой, токарным и сверлильным станком. Помимо этого нужно иметь доступ к соответствующему оборудованию. Если таковое есть в наличии, то изготовить станок не составит большого труда.

Для самостоятельного изготовления стриппера потребуются следующие материалы:

Порядок изготовления самодельного стриппера:

Дополнительная информация. Если нет возможности самостоятельно подготовить сборные элементы устройства, то это можно сделать по заказу в заводском цехе по представленным чертежам.

Принцип работы станка, для того чтобы получить очищенный провод, заключается в следующем:

Чтобы решить вопрос, как зачистить большие объёмы кабельно-проводной продукции, ведущий вал станка соединяют с электромотором. Как правило, для этого используют двигатель небольшой мощности (8-9 Ватт), питающийся от бытовой электросети напряжением 220-230 в.

Станок с электромотором для снятия изоляции

Станок с электроприводом такой конструкции может стать солидным подспорьем в условиях частного предприятия по переработке бывшей в употреблении кабельной продукции.

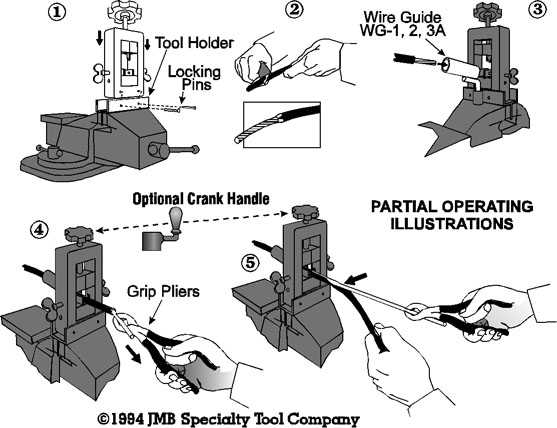

Конструкции стрипперов и последовательность их работы

Антенна для цифрового тв своими руками

Мини токарный станок

Строение станка для разделки проводной продукции представляет собой два подвижных узла, заключённых в массивный корпус. Нижний узел – это две конусные шестерни на оси. Ролики обращены друг к другу суженными вершинами в виде У-образного проёма.

Ось роликов напрямую или через приводной ремень связана с валом электромотора. Конец кабеля укладывают на конусы нижнего узла.

В верхней части станка движется по вертикальным направляющим рамка с дисковым ножом на горизонтальной оси. С помощью регулировочного винта нож прижимают к кабелю так, чтобы он заходил в провод только на глубину, равную толщине изоляционного покрытия.

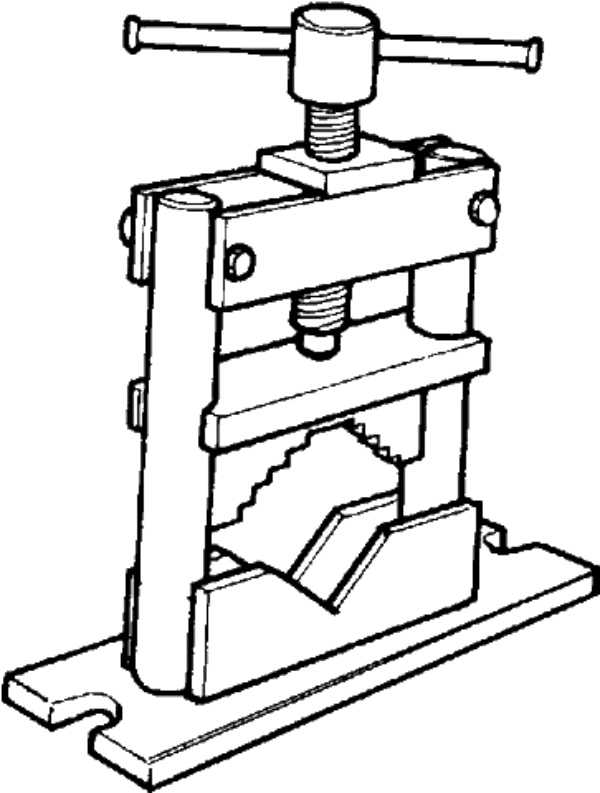

Чертёж станка

После установки кабеля приводят в движение конусные шестерни. Нож разрезает изоляцию вдоль провода. Остаётся смотать оголённые провода в компактную катушку или скрутить в удобный пучок.

Ручные инструменты

Популярные инструменты для снятия изоляции:

механический стриппер,
клещи,
нож,
щипцы для проводников круглого сечения,
пассатижи,
нож для удаления оболочек.

Механический стриппер

Это стриппер-кримпер для снятия изоляции на концах проводов. Состоит из клещей-кусачек и пресс-клещей, которыми обжимают и опрессовывают концы. Для снятия оплетки провод зажимается в отверстие нужного диаметра, круговыми движениями, снимают изоляционное покрытие. Это простой дешевый инструмент. У него короткий срок эксплуатации, применяют для несложных операций. Пресс-клещи имеют 6-7 отверстий, что допускает работу с элементами разных диаметров.

Пассатижи для снятия изоляции

Пассатижи

Пассатижи (плоскогубцы) – универсальный инструмент для зачистки изоляции и других операций, выполняемых при электротехнических работах. В передней части расположены 6 типоразмеров разъемных отверстий, диапазон сечений от 0,5 до 3 мм. Во второй половине расположен длинный зигзагообразный разъем, с помощью которого обжимают концы, изгибают проволоку, режут тонкие мягкие провода. Это удобная, недорогая зачищалка для проводов.

Клещи для снятия изоляции

Устройство снабжено ручками, которые покрыты диэлектрической оболочкой, регулировочным винтом, позволяющим изменять диаметр отверстия. Для снятия оболочки кабель легонько прикусывают, инструмент поворачивают и протягивают надрезанное покрытие. Установленные в отверстие клещей провода нельзя сильно сжимать и деформировать. Это приведет к образованию царапин на стальных жилах проводника.

Щипцы для снятия изоляции с кабелей круглого сечения

Это круглая разъемная ручка. Ее раскрывают, вставляют проводник, зажимают и проворачивают. Режущая кромка делает надрез по кругу, при протягивании оболочка снимается. Приспособление предназначено для кабелей большого сечения круглой формы.

Нож для удаления оболочек

У этого ножа выдвижное лезвие и металлическая скоба, которая прижимает кабель к режущей части. Поворотный механизм позволяет резать оболочку вдоль его длины и по окружности. Лезвие выдвигается на толщину оплетки, что исключает повреждение самого проводника.

Нож для удаления изоляции

Это зачистка для проводов. Лезвие согнуто в виде крючка. Оплетку снимают движением от себя, нож располагают под острым углом, исключая повреждение стальных жил проводника. Ограничивает глубину разреза расположенная на конце крючка пятка. Она контролирует глубину прорезания, удаляя верхнюю оболочку. Не подходит для толстого покрытия.

Нож для снития оболочек кабелей

Щипцы для снятия изоляции кабелей круглого сечения

Нож для снятия изоляции

Особенности разделки кабелей с бумажной изоляцией

Чтобы качественно выполнить работы по разделке и монтажу кабелей, в которых используется бумажная изоляция, нужно убедиться, что изоляция не подмокла. Если это произошло, замокший конец кабеля нужно отрезать. Определив место, куда будет накладываться первый бандаж, подматывают туда смоляную ленту и при помощи специального инструмента – клетневки, которая облегчает производство этих работ, накладывают проволочный бандаж.

Зафиксировав концы проволоки скруткой при помощи плоскогубцев, разматывают наружный слой изоляции. Его не срезают, так как этот слой можно будет потом использовать, чтобы защитить установленные муфты от коррозии. Второй бандаж устанавливают, отступив от первого не более 70 мм, и надрезают верхнюю и нижнюю ленты брони. Обычно для этой операции используют ножовку по металлу или специальную бронерезку.

После того, как будет удалена броня, можно приступать к дальнейшим операциям по разделке кабеля. Оставшаяся часть оболочки кабеля из битумной бумаги легко удаляется после прогрева паяльной лампой или пропановой горелкой. Чтобы произвести зачистку жил, нужно аккуратно сделать кольцевой надрез на каждом из проводов. Если под рукой нет специального ножа с регулировкой глубины реза, можно использовать и обычный монтерский нож.

Ручные инструменты

Популярные инструменты для снятия изоляции:

механический стриппер;
клещи;
нож;
щипцы для проводников круглого сечения;
пассатижи;
нож для удаления оболочек.

Механический стриппер

Пассатижи для снятия изоляции

Пассатижи

Клещи для снятия изоляции

Щипцы для снятия изоляции с кабелей круглого сечения

Нож для удаления оболочек

Нож для удаления изоляции

Монтерские ножи с пяткой

Нож электрика с пяткой – это одна из разновидностей режущего инструмента для электромонтажных работ. Он состоит из двух основных частей:

Изолированная ручка с ограничителем.
Лезвие с каплевидной пяткой на конце.

Клинок такого ножа для зачистки кабеля закруглен внутрь в форме крючка и отличается небольшой длиной. Основной задачей его является снятие с электрического провода первичной изоляции. Пятка, приваренная к краю лезвия, позволяет избежать при работе повреждения изоляции токоведущих жил.

Чтобы обнажить токопроводящую жилу, лучше всего воспользоваться стриппером.

Нож с пяткой – очень удобный инструмент, позволяющий значительно упростить и ускорить разделку электрического провода. Современные приспособления, изготовленные в заводских условиях, кроме того, имеют привлекательную внешность и продуманную конструкцию.

Эргономичная изолированная рукоятка удобно ложится в ладонь. Она снабжена прорезиненными вставками, благодаря которым монтажный нож плотно удерживается рукой и не скользит в ней при работе. Ручка инструмента имеет специальные насечки для упора большим пальцем, что также способствует плотному захвату. Режущие кромки изделия заточены как снаружи, так и изнутри, поэтому изоляцию можно разрезать, двигая нож в любом направлении вдоль кабеля.

О каплевидной пятке стоит упомянуть отдельно. Она, как было сказано выше, приваривается к кончику ножа и позволяет избежать случайного нарушения изоляции токоведущих жил во время работы. При разрезании лезвием внешней оболочки электрического кабеля пятка скользит внутри нее, препятствуя случайному повреждению изоляции внутренних проводов. Поскольку поверхность пятки тщательно зашлифована, сама она при скольжении повредить электрические жилы не может.

Поскольку любой электрик, кроме ножа, носит с собой массу других инструментов, для защиты лезвия приспособление снабжается специальным колпачком, который препятствует прямому контакту с другими изделиями и появлению на клинке зазубрин и других повреждений.

Этот колпачок достаточно массивен и, будучи надетым на лезвие ножа, плотно прилегает к его ручке. Поэтому случайно потерять его практически невозможно.

Советы

В ограниченных условиях некоторые из электриков снимают изоляционный слой с помощью зубов. Этот способ можно считать безопасным, если провода не находятся под напряжением, однако процедура портит зубную эмаль. Поэтому лучше не прибегать к таким крайним мерам и всегда держать под рукой хотя бы пассатижи.
Изоляционный слой с коаксиального кабеля снимается в два этапа. Сначала мастера удаляют оболочку паяльником, пройдясь вдоль провода жалом. Потом верхняя часть убирается, и наступает работа с тонкой полиэтиленовой изоляцией жилы. Её можно зачищать и ножом, и стриппером.
Справиться с оболочкой эмалированных проводов поможет нож электрика (например, «Шток») или паяльник. Лезвие лучше использовать для жил с сечением более 0,2 мм2. Тонкие жилы могут легко повредиться при работе с ножом, поэтому лучше удалить покрытие паяльником. Ещё можно аккуратно убрать эмаль при помощи наждачной бумаги.
Нож всегда необходим для снятия бумажной изоляции, поскольку иные инструменты неминуемо повредят весь провод. Кроме того, разумно использовать лезвие, если нужно убрать оболочку с центральной части любого кабеля, а не с края.

Особенности работы со станками для бронированных кабелей

Бронированный кабель – универсальный проводник электрического тока. В отличие от простых изолированных проводов, металлическая оплётка проводника придаёт ему особую прочность и создаёт надёжную защиту от воздействия внешних негативных факторов.

Броня представляет собой двухслойную спиральную оболочку из стальной ленты. Структура поперечного сечения бронированного кабеля представлена на нижнем рисунке.

Поперечное сечение бронированного кабеля

Чтобы удалить металлическую ленту, требуются мощный силовой агрегат и прочные острые дисковые ножи. В промышленных станках установлены режущие блоки, которые могут чистить сразу несколько бронированных кабелей, причём разного диаметра. Это вызвано необходимостью перерабатывать большое количество проводной продукции в рабочую смену.

Обратите внимание! Проходя через режущий блок, нож очищает кабель от поверхностного полимерного или резинового шланга, электропроводящего экрана (брони) и ПВХ поясной изоляции. Удалять металлическую изоляцию могут только станки заводского изготовления. Они представляют собой габаритные агрегаты

После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока

Они представляют собой габаритные агрегаты. После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока

Удалять металлическую изоляцию могут только станки заводского изготовления. Они представляют собой габаритные агрегаты. После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока.

Советуем изучить Обозначение единицы измерения вт (ватт)

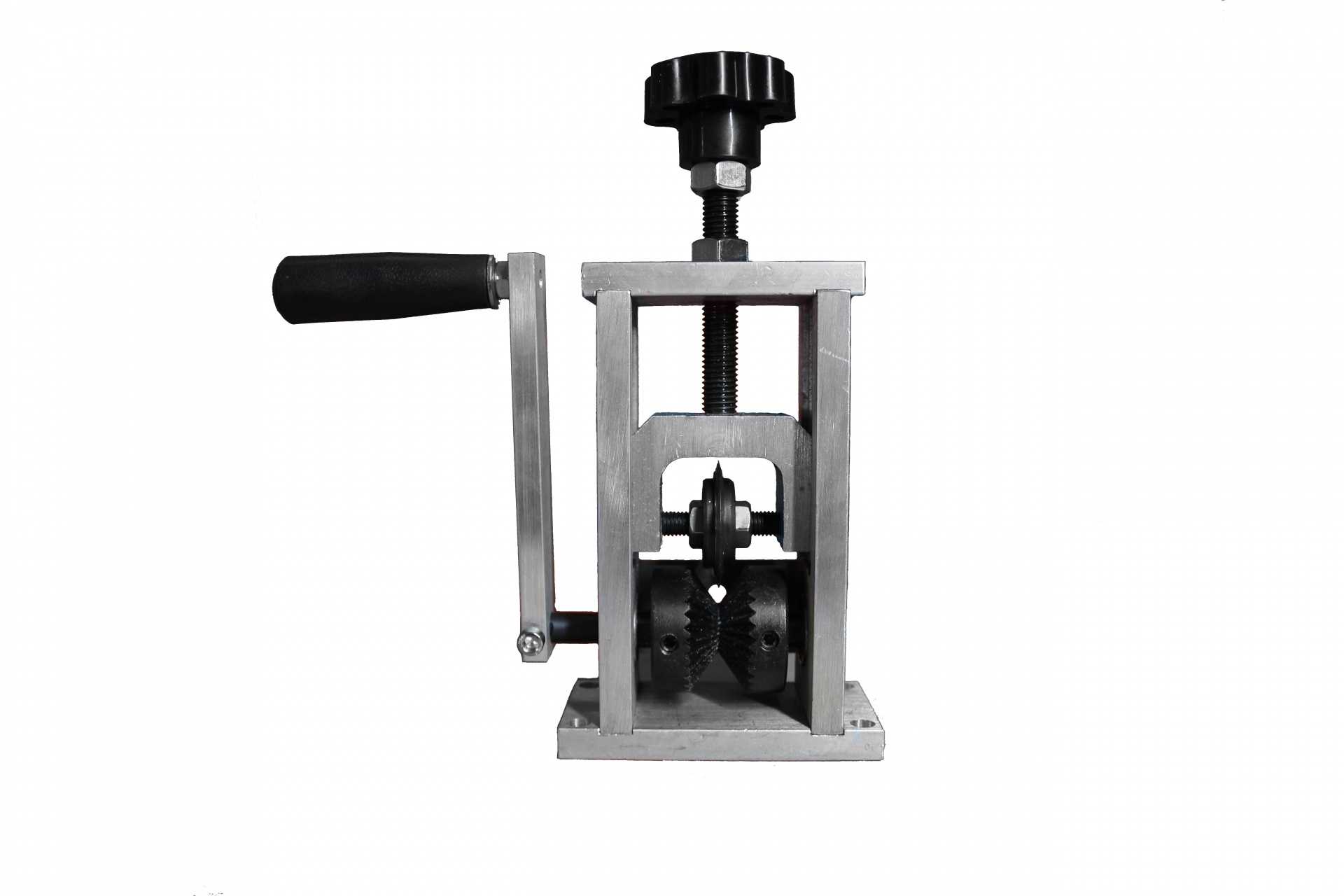

Стриппер для разделки бронированного кабеля

Альтернативные варианты: бокорезы и плоскогубцы

Используя некоторые инструменты не по прямому назначению, вполне возможно снять изоляционную обертку. Популярные альтернативы профессиональным инструментам: бокорезы и плоскогубцы.

Бокорезы. Приспособление рассчитано на разрезание проводов небольшого диаметра, а также на подрезку пластиковых и металлических элементов при выполнении монтажно-ремонтных работ.

При использовании бокорезов для очистки изоляции надо контролировать силу прижима, чтобы не повредить жилу.

Режущие кромки должны быть направлены в противоположную сторону движению инструмента. Оболочка аккуратно удаляется трубочкой, не травмируя проводник

Для обработки проводов подойдут плоскогубцы с прецизионными отверстиями различного диаметра. Универсальный инструмент востребован при монтаже проводки.

Такие плоскогубцы позволяют:

захватывать и изгибать проволоку;
разрезать провод средней твердости;
проводить опрессовку контактных гильз;
удалять изоляцию.

Количество отверстий определяет функциональность инструмента, обычно плоскогубцы рассчитаны на обработку проводов 3-6 типоразмеров.

Допустимые параметры сечения провода указаны на рукоятке, стандартный диапазон значений – 0,5-3 кв. мм

Работать с плоскогубцами надо аккуратно. Если не рассчитать силу прижима, то можно легко повредить жилу.

Виды оборудования

При небольших объёмах работ приобретать дорогое оборудование нецелесообразно. Домашние умельцы собирают простые устройства для того, чтобы почистить провода небольшого диаметра, также делают довольно сложные универсальные стрипперы для разделки кабелей.

Простое устройство

Наиболее простой способ зачистки провода от ПВХ изоляции – это сделать приспособление из следующих материалов:

два деревянных бруска размером 40 х 40 х 400 мм;
два винта длиной 90 мм с гайками М 8;
малярный или канцелярский нож.

Пошаговая сборка:

Бруски стягивают струбциной.
Отступив от концов планок по 40 мм с обеих сторон, планки просверливают насквозь.
Винты продевают в отверстия и стягивают деревянные элементы гайками.
Вдоль линии соединения просверливают 6 отверстий ø от 2 до 12 мм.
Перед тем, как зачистить провода от изоляции, в щель вставляют лезвие ножа.
Острие резака помещают в середине проёма нужного диаметра.
Гайки окончательно затягивают. Устройство готово к работе.

Простое приспособление Удаляют изоляцию следующим образом:

ослабив гайки, нож переставляют в нужное отверстие, бруски снова стягивают;
провод вставляют в проём так, чтобы его конец вышел с другой стороны устройства;
ухватив пассатижами жилу, протягивают весь провод через отверстие;
металлические проводки отделяют от изоляции и придают им компактную форму.

Универсальный стриппер

Для того чтобы зачищать проводную продукцию в относительно больших объёмах, понадобится универсальный станок. Сделать его своими руками непросто. Потребуются опыт и умение обращения с металлообрабатывающим оборудованием и его наличие. В крайнем случае, сделав чертежи, детали можно изготовить в ближайшей мастерской.

Для сборки самодельного стриппера понадобятся:

стальной лист толщиной 8 мм;
две конусные шестерни;
шток с нарезанной резьбой М 8;
круглый стальной стержень ø 8 мм;
г-образный рычаг;
гайки М 8 и шайбы.

Пошаговая инструкция сборки станка:

Согласно чертежу, металлическую полосу размечают с помощью рулетки и маркера.
Угловой машинкой с алмазным кругом разрезают металл на сборочные элементы.
В полосе делают угловые прорези. По ним заготовку сгибают в раму, получая корпус стриппера.
Также делают подвижную П-образную рамку режущего блока.
Боковые стенки корпуса и блока просверливают с обеих сторон.
В корпус вставляют вал с одетыми на него роликами.
На конце вала закрепляют Г-образную ручку.
В отверстия внутренней рамки вставляют вал с дисковым ножом.
Режущий диск делают из плоской шайбы, края которой затачивают на наждаке.
В заранее просверленное отверстие верхней площадки по центру вставляют гайку М 8.
Ввинчивают шток, нижний конец которого закрепляют в шарнирном гнезде режущего блока с помощью пружинной шайбы.
Вращая ручку штока, выставляют высоту зазора между ножом и ведущими роликами.
В проём вставляют конец кабеля и начинают поворачивать ручку.
Вместо рычага устанавливают электродвигатель, вал которого соединяют с осью подающих роликов.

Советуем изучить Пылевлагозащищенные осветительные приборы для любых нужд

Разделочный станок с электродвигателем

Дополнительная информация. Данная инструкция носит рекомендательный характер. Каждый мастер волен дополнить или придумать свою конструкцию станка для разделки кабеля. Главное – это принцип протяжки провода вдоль лезвия резака.

Тема статьи «Станок для разделки кабеля своими руками чертежи» интересна тем людям, которые могут реализовать себя в таком виде бизнеса, как извлечение цветмета из отработанной проводной продукции. Разделать в домашних условиях кабели и провода с помощью самодельного станка на сегодняшний день является отличной идеей для получения дополнительного заработка.

Обзор лучших моделей стрипперов для снятия изоляции с проводов

Большой популярностью пользуется инструмент для снятия изоляции отечественного производителя КВТ. Компания предлагает качественные модели стрипперов по доступной стоимости. Одной из самых популярных моделей является инструмент для снятия изоляции WS-04А, который предназначен для удаления оплетки с проводов сечением 0,05-6 мм². При помощи винта микронастройки можно регулировать диаметр отверстия под размер кабеля. Купить стриппер можно за 1,2 тыс. руб.

Для удаления изоляционной оплетки с плоских проводников ПУНП и ВВГ-П и очистки оболочки с кабеля сечением 0,05-10 мм² можно использовать модель KBT WS-11. Инструмент для снятия изоляции имеет винт микронастройки, что позволяет подобрать необходимый диаметр отверстия для определенного типоразмера кабеля. Для удобной эксплуатации инструмент оборудован двухкомпонентными рукоятками и усиленными прижимными губами с шириной захвата 13 мм.

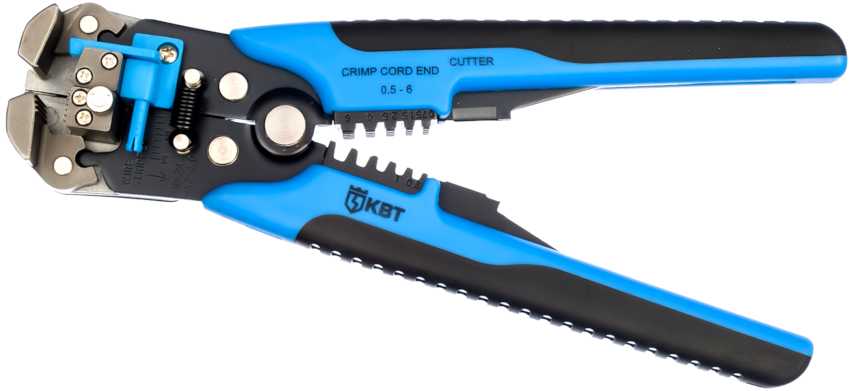

Инструмент для снятия изоляции WS-04А от компании KBT является одним из самых популярных устройств

Данная модель стриппера позволяет одновременно зачищать несколько проводов одним движением, что осуществляется благодаря широким прижимным губам. Инструмент оснащен опцией частичного удаления изоляции. Стоимость стриппера составляет 1,4 тыс. руб.

Другой хорошей моделью отечественного производства является инструмент для снятия изоляции KBT WS-12, который используется для многожильных и многопроводниковых кабелей сечением 0,05-10 мм2. Приспособление оснащено встроенным модулем для обрезки проводов. Лезвия инструмента выполнены из нержавеющей стали. Они имеют направляющие, которые предохраняют от разбалтывания и косой резки. Инструмент может снять изоляцию с середины провода. При помощи съемного цельнометаллического регулятора можно задать расстояние, необходимое для удаления оплетки. Стоимость инструмента составляет 1,5 тыс. руб.

Востребованный инструмент для снятия изоляции KBT

Компактный и удобный в работе инструмент для снятия изоляции – КВТ КС 25. Он предназначен для кабелей СИП сечением 4,5-25 мм². Стриппер имеет поворотный, регулируемой по длине нож, который выполняет удаление оплетки толщиной 3,5 мм. Разрезы изоляции могут производиться продольно, поперечно и по спирали. Корпус приспособления изготовлен из ударопрочного пластика, что является гарантией надежности и долговечности устройства.

Для выполнения манипуляций с проводами инструмент можно установить на стол и зафиксировать при помощи подпружиненной скобы. Купить стриппер можно за 1,5 тыс. руб.

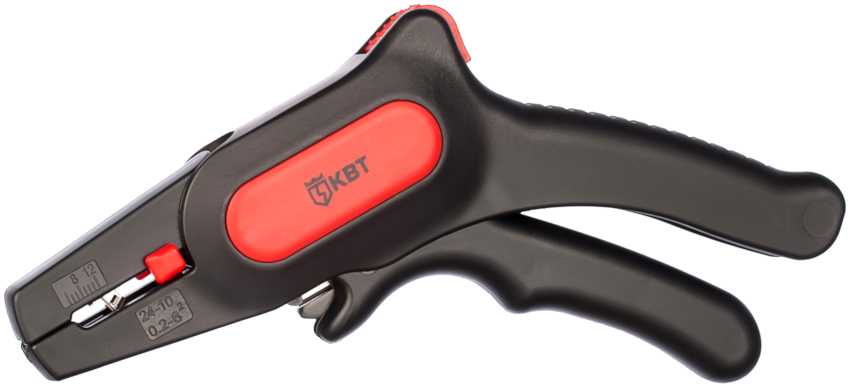

Инструмент WS-06 является автоматическим стриппером, который настраивается на необходимую толщину изоляции

Инструмент для снятия изоляции KBT WS-06 является автоматическим стриппером, который настраивается на необходимый диаметр и толщину изоляции. Он предназначен для многожильных проводов размером до 2 мм. Удаляет оплетку сечением 0,2-6 мм². Корпус приспособления изготовлен из стекловолокна, что придает ему прочность, надежность и легкость в эксплуатации.

Инструмент оснащен ограничителем длины для снятия изоляции. Рукоятки имеют блокиратор в сложенном положении, что обеспечивает удобство и безопасность при хранении устройства. При помощи данного стриппера можно осуществлять V-образную резку кромок кабеля при зачистке проводов от изоляции. Инструмент можно купить за 1,3 тыс. руб.

Изготовление и эксплуатация отдельных узлов

Блок питания для шуруповерта 12в своими руками

Стриппер состоит из нескольких основных узлов, это:

корпус;
подающий узел;
режущий блок;
силовой блок.

Конструкция аппарата для разделки

Подающий узел

Узел состоит из конусных роликов, установленных на оси, которая опирается на подшипники в боковых пластинах. Ось выступает за пределы рамы и соединена с ведущим валом силового блока.

Режущий блок

Узел представляет собой П-образную рамку, состоящую из двух боковых пластин и горизонтальной площадки. В нижней части рамки вмонтирована ось с режущим диском, которая вращается на подшипнике одной из боковин.

В площадку вставлен вертикальный шток, который может вращаться вокруг своей оси. Верхняя часть резьбового стержня проходит через гайку верхней площадки корпуса. На конце штока закреплена ручка.

Режущий блок

Силовой блок

Подающий узел приводится в движение электродвигателем, вал которого может быть соединён напрямую с осью ножа или через систему трансмиссии (редуктор, ремень). Для малых объёмов работ в качестве движителя используют простой рычаг. Его приводят в действие простым вращением рукой работника.
