Способ №1 — Паяльник из резистора.

Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт.

Для того чтобы самостоятельно сделать инструмент, Вам понадобятся следующие материалы:

Резистор с характеристиками: сопротивление 20 Ом, мощность 7 Ватт.

Текстолитовая пластина для изготовления удобной ручки.

Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. Второй должен быть тоньше, для удобства пайки микросхем маленьким жалом.

Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.

Способы изготовления

В зависимости от актуальных задач паяльник-самоделка может иметь различный внешний вид и функционал.

Из зажигалки

Быстрый вариант — паяльник из зажигающего устройства. Необходимо всего лишь намотать толстую проволоку на конец прибора, оставив небольшой отрезок в конце — это основной стержень паяльника. Если у паяльника будет пластиковый корпус, важным условием станет его периодическое выключение, иначе оболочка расплавится.

Простой

Вариацией минипаяльника считается паяльник на батарейках или аккумуляторах. Он собирается по стандартной схеме. Берется:

• Нихромовая нить.
• 2 провода разного сечения.
• Часть антенны.
• Переключатель.
• Зарядка (аккумуляторы) на 3,7 Вт.
• Стекловолокно.
• Брусок для держателя.

Из резистора

Электрический паяльник можно сделать, применяя проволочный резистор и фанерную пластину в качестве основных деталей. Последняя будет служить ручкой инструмента. Кроме них, потребуются мелкие детали:

• Медные прутки (сечение определяется диаметром резистора).
• Шайба и винт.
• Кольцо от пружины для фиксации.

После подготовки основы производится сбор паяльного механизма.

Из шариковой ручки

Для несложных работ домашний паяльник можно смастерить из карандаша или обычной ручки. Итак, как сделать паяльник подобного типа:

• Канцелярская ручка — корпус.
• Резистор МЛТ.
• Текстолит.
• Проволока разного диаметра.
• Провода.

Мини-паяльник

Мини-формат можно собрать из плат устройств для освещения. Для него используют:

• Силовой блок лампочек.
• Кольцо феррита импульсного трансформатора.
• Медная шина.
• Стержень диаметром до 3 мм.

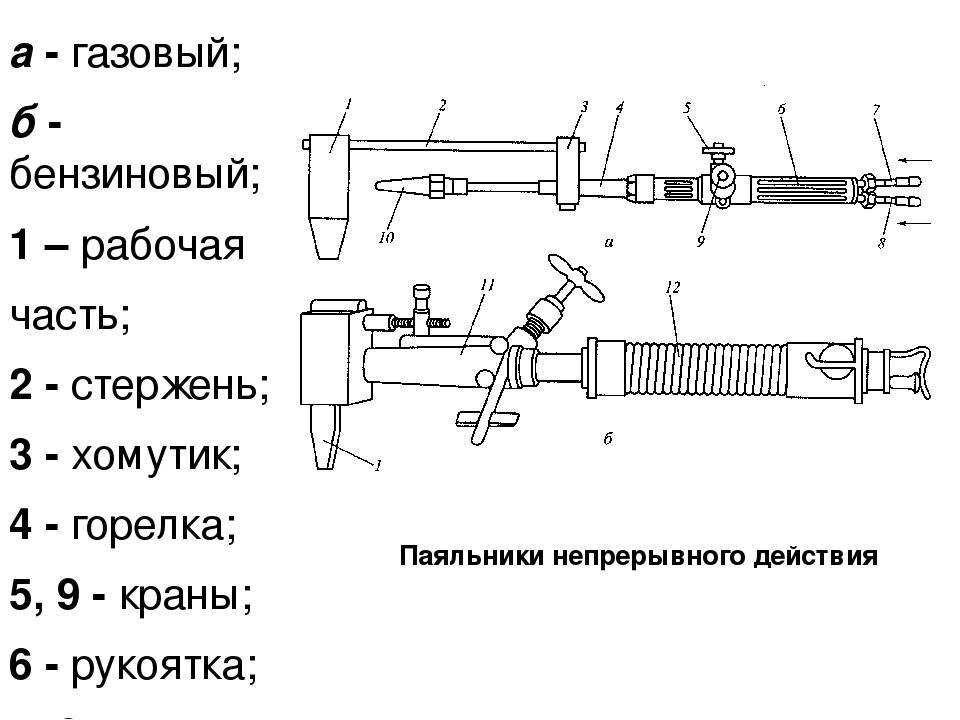

Работы по улучшению регулировки пламени

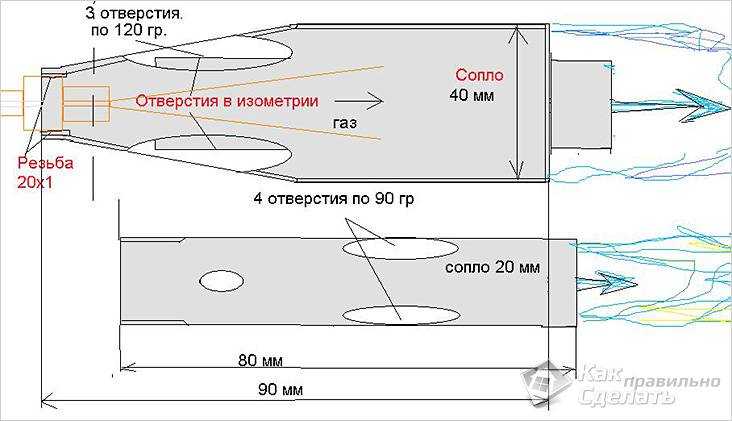

Горелки с регулировкой силы пламени Чтобы обеспечить нормальную работу нашей горелки, необходимо оборудовать ее рассекателем и краном. Подходящее место для монтирования крана возле ручки, выше на 2–4 см. Но его можно устанавливать и на подводящей трубке. Подойдет кран от горелки отслужившего свой срок автогена или его другой аналог. Он стационарно закрепляется на трубке резьбовым соединением. Для уплотнения соединения используйте ФУМ-ленту.

Рассекатель будет установлен на трубу с форсункой. Его тоже нужно сделать из латуни Ø 15 мм. Наиболее оптимальный вариант – цилиндрическая деталь с отверстием для трубки с форсункой. Если таковой нет, сделайте следующее:

1. Возьмите латунную трубу Ø 35 мм и отрежьте кусок 100–150 мм.
2. Отступив от конца, маркером наметьте 3–5 точек ровно отдаленных друг от друга.
3. Просверлите в ней отверстия 8–10 мм сверлом и болгаркой сделайте к ним ровные пропилы.
4. Теперь можно подогнуть все к центру и приварить к трубке горелки.

Устройство форсунки горелки

Чтобы правильно закрепить рассекатель, его нужно разместить так, чтобы форсунка выступала на 2–3 мм от места соединения. Благодаря такому приспособлению можно добиться двух целей: защитить пламя от сильного ветра и обеспечить ему поток кислорода, который необходим для более устойчивого и сильного пламени.

Все места сварки можно сгладить при помощи болгарки. Тогда ваша самодельная горелка будет выглядеть более солидно. На этом все. Теперь остается только подвести газ и использовать горелку по назначению.

Автономный прибор на аккумуляторе

Кому часто приходиться работать «в поле» знают, что наличие розетки, куда можно подключить стационарный паяльник, далеко не всегда имеет место. Следовательно, нелишним будет иметь в запасе автономный его налог. Конечно, производить пайку, требующую мощной модели, не получится, но большинство работ всё же выполнить такой микропаяльник способен. Поэтому вполне целесообразно сделать аккумуляторный паяльник своими руками, чтобы упростить работу в ряде случаев.

Почти все детали, входящие в состав беспроводной модели паяльника, найдутся почти в каждом доме. Поэтому перед началом работы нужно подготовить:

• Аккумулятор на 12–14 В или батарейки. Подойдёт от старого электроинструмента или от ноутбука.
• Медная проволока диаметром 2 мм и длиной около 6 см.
• Разного диаметра (1, 3, 8 мм) термостойкие трубки. Можно взять из старой электротехники.
• Проволока из нихрома диаметром около 0,3 мм. Подойдёт от сломанного фена.
• Телескопическая антенна от радиоприёмника.
• Кусочек толстой медной проволоки для жала диаметром 3,8 мм.
• Провода для подключений.
• Трубка из материала с низкой теплопроводностью для корпуса.

Когда всё готово, можно приступать непосредственно к сборке паяльника. И для начала нужно сделать нагревающий элемент: нихромовую нить необходимо намотать на подготовленную медную проволоку диаметром 2 мм в виде спирали. При этом длину придётся определять опытным путём. Так, нагрев спирали должен достигать температуры от 300 до 450 градусов Цельсия.

Теперь на эту же проволоку нужно надеть кусочек термостойкой трубки и уже на неё намотать отмеренную нихромовую нить. На её концы одеваются трубки меньшего размера, после чего на всю получившуюся конструкцию надевают трубку самого большого диаметра. Теперь медную проволоку, находящуюся внутри, можно аккуратно вынуть.

Полученный нагревательный элемент остаётся поместить в отрезанный подходящего размера кусочек антенны. Сюда же вставляется жало и закрепляется с помощью самореза.

В общем-то, вся основа уже готова. Остаётся лишь припаять к спирали провода для питания и поместить всё в корпус.

Для того чтобы предотвратить возгорание, между трубкой с нагревающим элементом и корпусом необходимо вставить кусочек какого-либо негорючего материала.

В итоге получился дешёвый, надёжный и удобный инструмент из подручных средств для пайки в полевых условиях.

Originally posted 2018-04-18 12:17:08.

Сборка паяльника

паяльник для пластиковых труб Приступим к сборке. Для сварки полипропиленовых труб нам понадобится старый утюг. Нам нужно снять с него «подошву», она будет выступать в роли тэна. На фото она изображена под цифрой 1. Просверливаем в тэне отверстие и с помощью болтов крепим нагревательные элементы с двух сторон. Далее нужно изготовить терморегулятор (цифра 3 на фото) и упаковать его в теплоизоляционный кожух, он указан цифрой 2.

Чтобы собрать терморегулятор воспользуйтесь схемой ниже. Для R1 вам понадобится переменный резистор 500 кОм, для R2 — резистор 4,7кОм0,5, для R3 — можно взять резистор 1 мОм, 0,25 w. Для VS1 отлично подойдут динисторы типа DB-3, для VS2 возьмите симисторы ТС 25-4. Для T3H подойдет электронагреватель мощность 1000В. А для C1 рекомендуем брать конденсатор 0,1 мкф, 400 v. В качестве лампочки-индикатора возьмите неоновую лампу типа HL 1.

Подготовьте алюминиевый корпус. В нашем случае размер 13х6х9 сантиметров. Поместите в него терморегулятор на плате, плата должна быть изготовлена из фольгированного текстолита. Снаружи алюминиевого корпуса выведите регулятор управления температурой. Желательно, чтобы он был с делениями. Дополнительно можете снабдить прибор лампочкой, для удобной индикации. Она будет сигнализировать, что прибор включен и нагревается.

Все это закрепите на пластине из текстолита (цифра 4). Затем присоедините к тэну и установите на алюминиевую подставку (цифра 5). Обязательно разместите фторопластовый изолятор между пластиной и кожухом (цифра 6 на фото).

Вставьте выступающую часть пластины из текстолита в паз (его местоположение указано цифрой 8 на фото). Ее в любое время можно вынуть, для более удобного хранения. Также можно соорудить ручку из дерева и прикрепить ее к пластине. Все! Утюг для ПВХ труб готов.

Таким приспособлением можно пользоваться так же, как и паяльником заводского производства. Мы с помощью такого прибора спаяли трубы диаметром 20 миллиметров, нагревали их всего 3-5 секунд. Тэн выделяет столько тепла, что его достаточно для быстрой и вполне качественной пайки.

Что происходит при первичном включении: некоторые нюансы, которые нужно учесть

Когда готовый паяльник с питанием от 12 В впервые включается в сеть, и нихром раскаляется, стеклоткань под ним начинает сильно дымить. Этого не следует пугаться – изоляционный слой не сможет прогореть. Упомянул я об этом потому, что один из «мастеров» пытался мне высказать, что паяльник, собранный по моему методу, неработоспособен. А такой вывод он сделал только на основании возникновения дыма после первичной подачи питания на нагреватель.

Спустя буквально минуту, стеклоткань перестанет дымить. Немного подождав, можно попробовать расплавить припой. И вот тут есть ещё один нюанс. Если мощности паяльника недостаточно, чтобы расплавить толстый пруток олова, это не значит, что изготовленный паяльник неработоспособен. Для подобного материала требуются большие мощности и температуры. Стоит взять в качестве припоя тонкую оловянную проволоку. С ней работа пойдёт веселее.

Предлагаю посмотреть несколько фотопримеров работы с новым паяльником.

Тонкая оловянная проволока – вот, что нужноОблудить провода такой паяльник сможет без проблемГотовая спайка – не хуже, чем заводским устройством

Принцип работы электрической схемы паяльника

Трансформатор

В основу конструкции положен обыкновенный трансформатор, состоящий из:

• первичной обмотки на 220 вольт;
• закороченной вторичной силовой обмотки из двух витков;
• магнитопровода.

Для удобства пайки можно создать дополнительную вторичную обмотку на 4,5 вольта, питающую лампочку накаливания от карманного фонарика или мощный светодиод. Когда пространство магнитопровода ограничено, то допускается для цепи подсветки делать низковольтное ответвление от первичной обмотки по принципу автотрансформатора. Создастся экономия пространства и провода.

Силовая вторичная обмотка выполнена из толстой медной шины, постоянно работает в режиме короткого замыкания на более тонкий наконечник из меди. За счет большого теплового воздействия тока КЗ происходит быстрый разогрев жала паяльника до рабочей температуры.

Отвод тепла в окружающую среду и на расплавление припоя в кратковременном режиме пайки обеспечивают тепловой баланс, исключающий перегрев обмоток трансформатора и наконечника до критической температуры.

Схема питания трансформатора

220 вольт подается через обычную электрическую вилку со шнуром. Внутри рукоятки паяльника размещают микровыключатель, задействованный через нормально отключенный контакт с кнопкой управления.

При нажатии на кнопку питания напряжение подается на трансформатор, а при отпускании — снимается. В целях обеспечения электрической безопасности при работе с электроинструментом рекомендуется устанавливать не одиночный, а сдвоенный микрик в разрыв каждого провода питания.

В такой конструкции опасный потенциал фазы всегда будет отсутствовать на трансформаторе при разомкнутых контактах выключателя.

Низковольтное приспособление из шариковой ручки

Для изготовления паяльника понадобятся следующие атрибуты:

• канцелярская ручка;
• резистор типа МЛТ;
• кусок двухстороннего текстолита;
• стальная проволока (d=0,5 мм);
• медная проволока диаметром (d=1 мм).

Алгоритм действий

1. Первым делом снимают лакокрасочный слой с поверхности резистора МЛТ-0,5. Для этого подойдет бритвенное лезвие или кухонный нож. Если краска не желает слазить, то можно подключить элемент к источнику питания и слегка прогреть его.
2. Подготавливают цилиндрический бочонок. Одна проволока, выходящая из него, срезается. В этом месте сверлят отверстие под проволоку из меди. Нужно помнить, что недопустимо соприкосновение проволоки с чашечкой, поэтому делается раззенковка сверлом с большим диаметром. После этого делают мелкий пропил для токопроводящего стержня на чашечке МЛТ.
3. Формируют из стальной проволоки небольшое кольцо, по диаметру соответствующее пропилу на МЛТ.
4. Из текстолитового куска выпиливается плата. Её габариты рассчитывают исходя из размера шариковой ручки и имеющейся проволоки.
5. Все узлы собираются воедино. Тонкое жало устанавливается в посадочную область. Нужно быть предельно осторожным, чтобы случайно не спалить миниатюрную конструкцию. Из слюды делают защитный слой. Благодаря ему медная проволока не прожжет резистор.
6. Проверяют самодельный прибор, подключив его к электрической сети с помощью обычного блока питания на 1 А. Нельзя, чтобы напряжение превышало 15 В.

Электроизолирующая часть

Чтобы нихромовая нить и другие контакты не замыкались, нам нужно подготовить специальную изолирующую смесь. Для этого нам понадобится тальк и силикатный клей. Добавляйте тальк в силикатный клей и постепенно перемешивайте, нам нужно добиться консистенции жидкой сметаны.

1 этап создания

На металлическую основу паяльника необходимо надеть трубку из меди. Поверх трубки наносится слой в 1 миллиметр изолирующей смеси. Теперь нужно плотно намотать 30 см нихромовой нити 0.2 мм. Оставшиеся концы выведите в стороны для подключения питания в дальнейшем.

2 этап создания

Теперь нанесите слой изолирующей массы поверх созданной обмотки их нихромовой нити. Возьмите рукоятку из дерева и просверлите отверстие, оно должно быть больше диаметром чем наш нагревательный элемент.

Затем смажьте отверстие клеем с тальком и вставьте нагревательную часть. После этого паяльник отправляется на просушку в теплое место на 12 часов.

Осталось установить 2 батарейку на корпус и подсоединить все наши части. Первым делом установите батарейки и соедините проводку от батареек с выключателем.

От него уже соединяем с одним концом нихромовой проволоки, после этого другой конец подключаем к другому контакту питания.

Такой паяльник может проработать на одних батарейках часа 2, а это довольно хороший результат. Этот паяльник довольно простой и при необходимости можно осуществить самостоятельный ремонт паяльника, а это большой плюс. Мы думаем, что статья была интересной для вас, желаем вам успехов в сборке!

Последовательность расчета деталей электрической схемы

Выбор мощности паяльника

Основным показателем эффективности конструкции является количество теплоты, выделяемой на жале в момент прохождения через него электрического тока. Его сила, специально увеличенная режимом короткого замыкания, как раз и разогревает медь наконечника.

Ток, проходящий через жало моего паяльника, немного превышает 200 ампер. Специально проверял токоизмерительными клещами. А вот напряжение, даже в режиме холостого хода, меньше десятых долей вольта. Поэтому оно не представляет особой опасности при пайке.

Произведение тока, проходящего по силовой обмотке на величину напряжения на ней, характеризуется вторичной или выходной мощностью трансформатора S2. Вот эта величина нас и интересует. Однако, для упрощения расчета будем начинать оперировать с первичной мощностью S1, определяющей потребление электроэнергии.

Она отличается на коэффициент полезного действия — кпд. Ее значение в 65 ватт взято за основу промышленного образца, показанного на первой фотографии. Для своих целей я выбрал 80 ватт.

Влияние КПД

Конструктивное соотношение между вторичной мощностью трансформаторов для радиоэлектронных устройств и кпд приведено в таблице.

КПД	Мощность в ваттах
0,95÷0,98	≥1000
0,93÷0,95	300÷1000
0,90÷0,93	150÷300
0,80÷0,90	50÷150
0,50÷0,80	15÷50

Набор магнитопровода пластинами из трансформаторного железа

Магнитные характеристики магнитопровода и трансформатора в целом определяются:

1. объемом железа;
2. и его свойствами.

На второй параметр мы особо повлиять не можем, ибо используем то железо от старого трансформатора, которое попало под руку. Поэтому применяем самую простую усредненную методику, не особо вдаваясь в сложные коэффициенты, поправки, графики.

Для паяльника мы можем выбрать магнитопровод одной из форм:

• прямоугольника;
• Ш-образный.

Площадь его сечения для каждого случая показана на картинке. Здесь же приведены формулы для расчета.

Выбрав первичную мощность паяльника в ваттах и зная форму магнитопровода вычисляем Qc — площадь сечения по эмпирической формуле.

Определив ее и измерив размер «А» на железе можно рассчитать глубину «В», которую потребуется набрать определенным количеством пластин.

Расчет провода для обмотки катушки

Определение диаметра

По первичной мощности, например, 80 ватт и напряжению 220 вольт не сложно рассчитать ток, который будет протекать по первичной катушке.

80/220=0,36 А.

Далее работает эмпирическая формула: d=0.8√I.

Где d — диаметр проволоки в мм, а I — ток в амперах.

Используем эмпирическую закономерность, называемую количеством витков на вольт — ω’. Ее вычисляют:

ω’=45/Qc.

Первичная катушка

Qc уже вычислена раньше. Определив ω’ следует эту величину умножить на 220, ибо у нас в первичной обмотке действует такое напряжение, а не один вольт.

Вторичная катушка

Для цепи подсветки напряжение 4,5 вольта. На него и умножаем полученное значение ω’.

Обе вычисленные величины: диаметр и количество витков усреднены. Ими придется варьировать в небольших пределах с учетом того, что пространство в окне магнитопровода ограничено. Диаметр провода лучше сразу занизить — паяльник работает в кратковременном режиме.

А вот с числом витков поступать следует осторожнее. Они сильно влияют на вольтамперную характеристику паяльника и общую картину нагрева жала.

Силовая катушка делается двумя витками.

Как сделать паяльник своими руками

Итак, чтобы сделать паяльник с тонким жалом нам необходимо собрать основные материалы. Как правило, их можно найти в гараже, если нет, то ближайший рынок вас точно выручит. Мы решили рассказать самый простой способ, для этого не нужно будет сильно тратиться

Особенное внимание мы остановили на тонкой жиле паяльника, ведь именно ее и не хватает многим электрикам, а затачивать старый не всегда удобно и целесообразно. В другой статье мы делали дрель из подручных материалов, ее также будет интересно прочесть

Вот такие материалы нужно собрать:

1. Шариковую ручку.
2. Резистор МЛТ-0.5, его сопротивление должно составлять 5-10 Ом.
3. Двухсторонний текстолит – 10х30 мм.
4. Стальную проволоку диаметром в 0.8 мм.
5. Небольшой кусок медной проволоки диаметром в 1 мм.

Пошаговая инструкция

Если вы будете выполнять только так, как написано – паяльник своими руками из резистора сделать получится. Способ не сложный даже ребенок сможет справиться с ним без особых усилий.

1. В первую очередь нужно снять краску с поверхности резистора, можно использовать обычный нож. Если слишком плохо слазит, тогда подключите резистор к источнику питания и немного прогрейте его.
2. Подготавливаем бочонку, из нее выходит две проволоки, одну нужно срезать. В этом месте сверлим отверстие под медную проволоку, ее диаметр составляет 1 мм. Помните, проволока не должна соприкасаться с чашечкой, для этого сделайте раззенковку более большим сверлом, вот так это выглядит на фото. В конечном результате делаем небольшой пропил для токовода на чашечке резистора.
3. Берем стальную проволоку и выгибаем ее в форме обычного кольца. Диаметр должен соответствовать пропилу на резисторе.
4. Их двух стороннего текстолита нужно выпилить плату, вот так это выглядит на фото. По размерам ориентируетесь сами, ведь может немного отличаться размер ручки и вашей проволоки.
5. Собираем все между собой, самодельный паяльник на этом этапе не вызывает никаких сложностей.
6. Устанавливаем тонкое жало паяльника в посадочное место. Здесь будьте аккуратны, всю конструкцию можно спалить. Чтобы проволока из меди не прожгла резистор делаем защитный слой, используя кусочек слюды или другого материала, которые есть у вас под рукой. Узнайте, как сделать ПК в авто.
7. В конечном результате нужно подключить самодельный паяльник к сети. Для этого можно использовать обычный блок питания на 1 А. Помните, напряжение не должно быть больше 15 Вольт, если 12 – это также подойдет. В этом деле больше совсем не означает лучше.

Вот мы с вами и разобрали, как сделать паяльник своими руками из ручки, резистора и проволоки, как видите, сложностей особых нет. Но, проявить определенные умения придется.

Но, даже не смотря на это все, купить паяльник такого типа гораздо проще, он не стоит огромных денег. Так что перед тем, как приступать к его сборке подумайте хорошо, стоит оно того или нет.

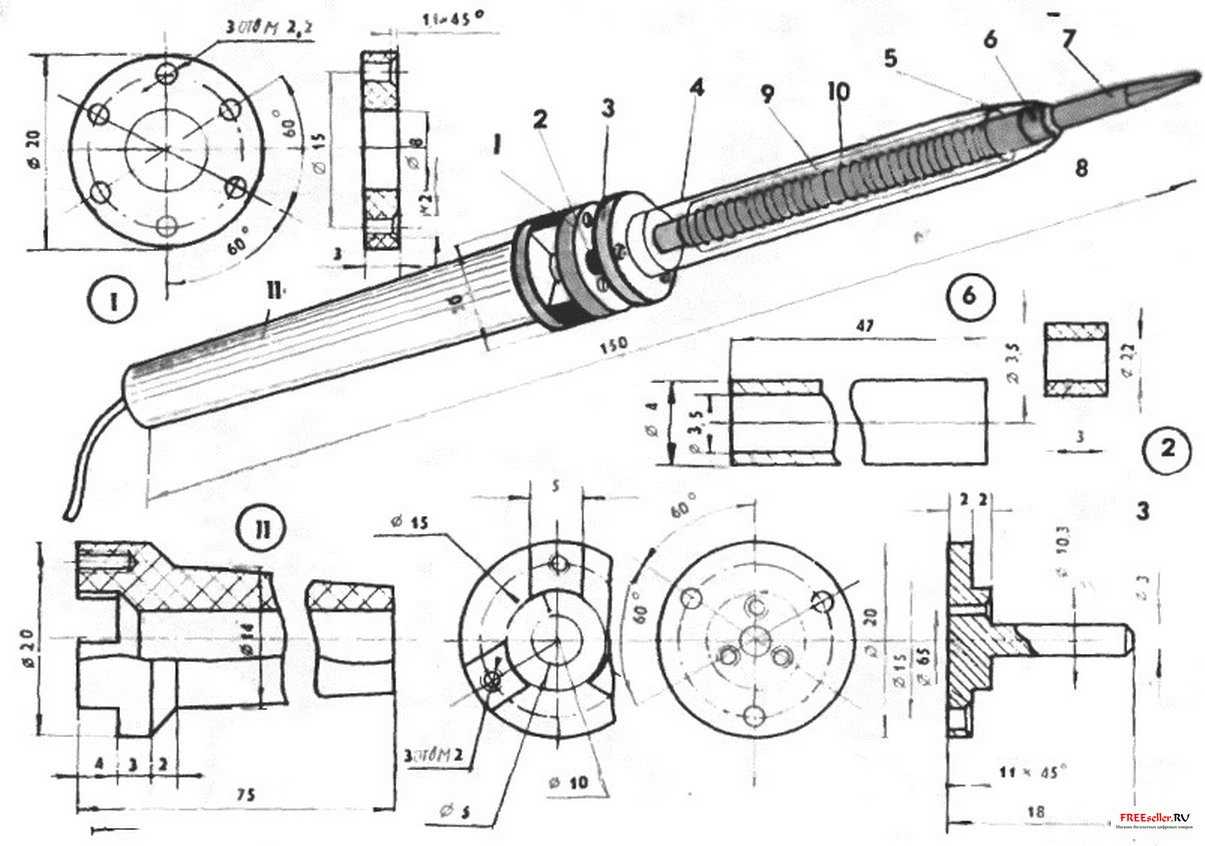

Изготовление нагревателя

Процесс намотки проволоки нагревателя

особых комментариев не требует. На фото видно, как это было сделано. Первый слой намотан от тыльного конца основания нагревателя в сторону жала.

Витки желательно укладывать ближе друг к другу, но и не вплотную, оставляя между ними некоторое расстояние, чтобы вероятность короткозамкнутых витков оставалась минимальной. Проволока, конечно, старается размотаться, но нужно как-то не дать ей это сделать. Для этого годятся разные ухищрения.

Первый слой витков покрыт изоляцией точно так же, как было покрыто основание нагревателя. После этого клей опять просушен.

Второй слой витков намотан в обратном направлении — от жала к тыльному концу нагревателя. И снова изделие покрыто изоляцией, а затем тщательно просушено.

Если после очередной просушки изолирующего композита видны значительные неровности, их можно сгладить надфилем или наждачной бумагой. Это полезно делать на каждом этапе, сохраняя таким путём цилиндрическую форму нагревателя. При этом нужно следить за тем, чтобы не оголилась изолируемая поверхность. Лучше скоблить засохший композит на свежем воздухе, чтобы не распространять в помещении асбестовую пыль — она, говорят, не очень полезна.

Виды приборов

По своей сути аппарат для пайки полипропиленовых труб – это разогревающее устройство, способное раскаляться до температуры +270°С. Его основной функцией является нагрев полипропиленовой трубы и фитинга, сделанного из того же материала до состояния легкого плавления. При этом процессе их стенки плотно спаиваются, а при остывании становятся одним целым, что обеспечивает чрезвычайно надежный вид соединения.

Схема паяльника для полипропиленовых труб крайне проста. В его основе:

• Корпус, закрепленный на устойчивой подставке.
• Внутри прибора находятся нагревательное устройство и электро детали, обеспечивающие ему разогрев.
• Разогревающаяся часть корпуса оснащена специальными отверстиями, на которые крепятся насадки.

Принцип работы данного инструмента для пайки полипропиленовых труб основан на том, что электро детали, разогреваясь, передают свое тепло всей поверхности. Она, в свою очередь нагревает насадки, на которые надеваются отрезок трубы и фитинг. Как правило, нужная температура паяльника для полипропиленовых труб выставляется на термостате. Как только она достигнута, прибор отключается, пока не остынет на 2-4°С, а затем вновь начинается процесс нагревания.

Идея №3 – Мощная импульсная модель

Ну и последний вариант подойдет для тех, кто уже более-менее знаком с радиотехникой и умеет читать соответствующие схемы. Мастер-класс по изготовлению самодельного импульсного паяльника будет предоставлен по примеру данной схемы:

Преимущество более мощного инструмента в том, что нагрев жала будет происходить уже через 5 секунд после включения питания, при этом нагретым стержнем можно будет запросто расплавлять олово. В то же время сделать его можно из импульсного блока питания от лампы дневного света, немного усовершенствовав плату в домашних условиях.

Как и в предыдущих примерах, сначала рассмотрим материалы, из которых можно сделать паяльник своими руками в домашних условиях. Перед сборкой Вы должны подготовить следующие подручные средства:

• Ферритовое кольцо от импульсного преобразователя. Первичная обмотка трансформатора должна состоять из 100, максимум 120-и витков медной проволоки, диаметром 0,5 мм. Вторичная обмотка представлена одним витком медной шины, диаметром не более 3,5 мм.
• Медный провод, диаметром от 1,5 до 2 мм в качестве жала.

Все, что Вам необходимо – подключить жало к вторичной обмотке, которая, по сути, и так является его частью. После этого один из выводов балласта необходимо подсоединить к сетевой обмотке трансформатора и все, считайте, что у Вас получилось сделать хороший импульсный паяльник быстрого нагрева в домашних условиях!

Помимо этого советуем просмотреть видео, в котором показывается, как запросто изготовить в домашних условиях подставку для паяльника, а также регулятор температуры :

Простая инструкция по изготовлению регулируемого прибора

Не желаете тратить время и создавать электрический прибор? Роман Урсу расскажет Вам, как сделать простой, но эффективный паяльник из зажигалки без спирали и слюды:

Компактный нагреватель из зажигалки

Видео инструкция по изготовлению простейшего электроприбора

Как сделать более сложную модель мини паяльника в домашних условиях?

Простая инструкция по изготовлению регулируемого прибора

Видеообзор устройства с нихромовой проволокой, работающего от 12 Вольт

https://youtube.com/watch?v=niCA8vHEVco

Компактный нагреватель из зажигалки

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату. Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник

В противном случае придется соблюдать предельную осторожность. Рис

14: обрежьте плату Подключите к плате кнопку и шнур питания

В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм

14: обрежьте плату Подключите к плате кнопку и шнур питания. В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.

Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Способы улучшения работоспособности паяльника

Если в процессе пайки паяльник перегревает жало или на способен его довести до нормальной температуры, то можно подкорректировать его работу изменением толщины медного провода, используемого для наконечника.

Более тонкий проводник будет быстрее разогреваться, а толстый — дольше служить.

Оптимальное поперечное сечение меди для наконечника — 2,5 мм кв. С этой величины и начинают испытания паяльника.

Заканчивая статью предлагаю по ее теме посмотреть полезный видеоролик по приемам пайки для новичков и не только владельца CHIP’n’BASS.

Полезные товары

• Стержень-губка для чистки от ржавчины
• Монета-сувенир для принятия решений
• Термометр для бариста

Из канцелярских ручек и резисторов

Простейший мини паяльник 5, 24, 12 В в домашних условиях своими руками можно сделать из корпусов ручек для письма и старых резисторов меньшего размера.

Детали:

• резистор, в данном варианте — это МЛТ 0.5–2 Вт, 10 Ом;
• корпус ручки;
• двусторонний текстолит;
• проволока (потребуется два вида): медь, ∅ 1 мм. Можно смотать со старых дросселей, трансформаторов, взять из жил для проводки, из устройств питания бытовых приборов;
• сталь или медь, ∅ 0.8 мм;

кабель для подсоединения к сети (с вилкой, от б/у приборов).

Этапы, как сделать мини паяльник:

1. Ободрать резистор от краски.
2. Из детали торчит 2 проволоки: одну срезают, сверлят там отверстие под ∅ 1 мм жилу. Проволока должна изолироваться от чашечки, для чего делают раззенковку сверлом потолще. На верхушке указанной части треугольным надфилем делают маленький пропил под проволоку, стальной провод изгибают, делают кольцо под него. Если провод медный, то делают закрутку пассатижами. Описанная в этом пункте проволока без изоляции.
3. Из текстолита выпиливаем (лобзиком) маленькую форму «Т» с площадками для пайки контактов кабеля питания на одном конце. Можно обойтись и без нее: просто сделать скрутку проволоки с проводами, заизолировать ее и прикрепить к ручке суперклеем. Зазор между нагревателем и ручкой — около 6 см, чтобы избежать плавления пластмассы.
4. Собирают все части.
5. Устанавливают жало. Чтобы не прожгло корпус, делают защитную прослойку из кусочка слюды, керамики на задней стенке.
6. Самоделку подключают (скручивают провода или вставляют их в штекер) к БП не выше 1 А и 15 В.
