Как добавить секции на алюминиевые радиаторы способы соединения и можно ли это делать

Выбор

На что обратить внимание при выборе радиаторов?

Для нас важны два параметра:

1. Тепловой поток на секцию. Чем больше, тем лучше. Увеличение тепловой мощности достигается увеличением площади оребрения секции;

Теплоотдача растет вслед за площадью поверхности отопительного прибора. Именно поэтому для алюминиевых батарей характерно развитое оребрение.

1. Межосевое расстояние между коллекторами секций (оно непосредственно связано с высотой радиатора). Если вы меняете чугунную батарею на алюминиевую, стоит выбрать радиатор с межосевым расстоянием 500 мм: он встанет на место старого без серьезной переделки подводки. Низкие радиаторы (200 и 350 мм) монтируются под низкими подоконниками или панорамными окнами, создавая тепловую завесу перед ними. Высокие батареи (800-1200 мм) обеспечивают максимальную теплоотдачу при небольшой длине.

Высокий алюминиевый радиатор: максимум тепла при минимальной ширине.

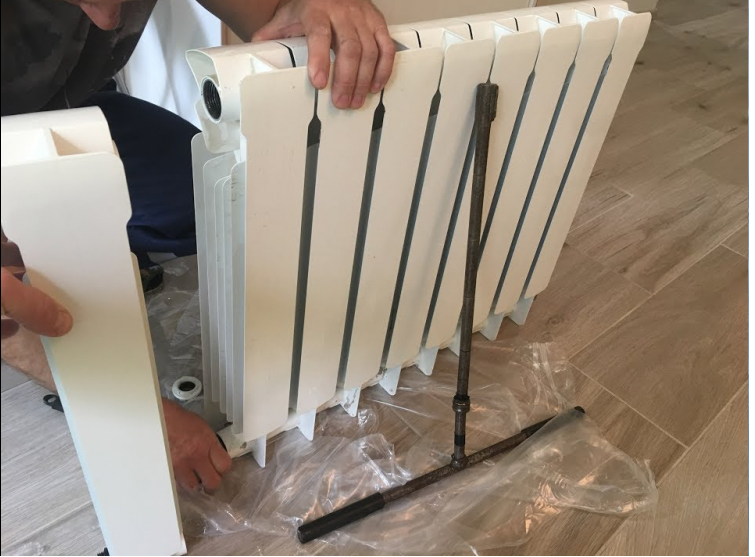

Как правильно разобрать или собрать алюминиевый радиатор

Бывалые люди советует не пытаться на глаз разобраться, как демонтировать алюминиевые радиаторы 10 секций. Перед нами обычно установленная на стену батарея, которая со всех сторон выглядит одинаково. Но это не совсем так. Если старые чугунные радиаторы были действительно идеально симметричны, то новые как раз-таки показывают своей формой, куда крутить. Обычно имеется в верхней части на фронтальной поверхности зубец, который загибается, исходя сзади, в сторону комнаты. Вот если смотреть прямо на него, то резьба слева будет левой, а справа – правой. Мы не настаиваем, что так делает каждый производитель, более того, можем ошибаться. Однако все эти догадки возможно проверить, позвонив дилеру. (См. также: Какие бывают радиаторы отопления )

Только так можно гарантировать, что стоимость секции алюминиевого радиатора не придется оплатить еще раз из-за сорванной резьбы. На самом деле к каждой батарее поставляется четыре футорки, две с левой и две с правой нарезкой. А вот в отверстии у них всех стандартная резьба. Поэтому демонтаж со стены ничего не стоит произвести, а как определить, в какую сторону крутить, мы уже пояснили. Когда футорки сняты (необязательно делать это с обоих боков, смотрите по ситуации), через отверстия можно начинать орудовать ключом. И вот здесь радиаторы Нова Флорида демонстрируют свою уязвимость. Достаточно неаккуратно задеть фомкой или ключом внутреннее покрытие, чтобы получить результат, которого мы и опасались – трещина, которая вызовет ударную электрохимическую коррозию. Не очень приятно.

Как этого избежать? Мы не знаем. И даже не скажем, как оценить, появилась ли царапина. Она может быть и не видна глазом даже с фонариком в руке. Ширина секции алюминиевого радиатора невелика (стандартная), но учитывая, что канал даже не всегда бывает круглый (напоминает ромб или эллипс), оценка состояния поверхности резко усложняется. Вот поэтому мы и рекомендуем, чтобы ударная теплоотдача 1 секции алюминиевых радиаторов (больше, нежели у всех других материалов)использовалась только при реализации полных проектов домов от фундамента и до крыши. Разумеется, можно было бы изготовить все из меди. Но таких конструкций что-то в продаже не видно. Мы полагаем, что они были бы тяжелые и дорогие, при это медь достаточно хорошо окисляется в воде. Что не всегда полезно для здоровья.

В конечном итоге мы полагаем, что все же дело больше в цене. К тому же температура плавления алюминия вдвое меньше, что делает производство сравнительно дешевым. Но в свете того, сколько стоят чугунные модели, выполненные под произведения искусства, все это кажется мелочами. В итоге нужно признать, что мы не располагаем точным ответом на вопрос, почему сразу всю секцию не отлить из меди. Все же тут экономические соображения. По некоторым данным биметаллические батареи с медными вставками уже имеются, а долговечные изделия сегодня производить не принято. Вот, пожалуй, две причины: долговечность и цена. Вы удивились? А некоторые считают, что от Калгона только вред, и его специально рекламируют, чтобы стиральные и посудомоечные машины чаще ломались (мы склонны думать, что просто нужно правильно дозировать средство). (См. также: Как выбрать отопительные радиаторы )

А в целом медная посуда, например, служит дольше. Проволока уже повсеместно изготавливается из меди, которая имеет лучшую электрическую и тепловую проводимость. Сколько весит секция алюминиевого радиатора? Порядка 1,4 кг. При этом емкость одной секции алюминиевого радиатора колеблется в районе 0,4 литра. Да, медь весит в три раза больше и стоит дороже. Она даже тяжелее железа, которое является основой стали. Зато из чего делают памятники и вентили для горячей воды? Нам представляется, что бронзовый радиатор был бы дорогим, но кто хоть раз видел, чтобы чугунный или алюминиевый вентиль ставили на стояк, где температура доходит хотя бы до 60 ºС?

Тем не менее малая стоимость именно за алюминием. Но кто-то сказал однажды, что он не так богат, чтобы покупать дешевые вещи. По нашим соображениям это был Ротшильд. Дешевая реклама? Точно сказать не беремся. Но если учесть, что теплопроводность меди в полтора раза превышает алюминий, то и количество теплоносителя можно было бы уменьшить. А это значительное снижение затрат на монтаж и обслуживание системы. Сколько нужно секций алюминиевого радиатора на одну комнату? Каков бы ни был ответ, при той же форме меди потребуется на половину меньше, а это как-то оправдывает большой вес. К тому же при головных болях рекомендуется прикладывать медные монеты к руками. Они оставляют зеленый след и оказывают целебное воздействие. А кто-нибудь слышал нечто подобное про алюминиевые или стальные ложки?

Варианты схем отопления

Для соединения радиаторов и других элементов отопительной системы используют однотрубную и двухтрубную схемы. Первый вариант можно использовать при монтаже сетей с естественной циркуляцией в одноэтажных частных домах и с принудительной — в многоквартирных зданиях. Однотрубная схема отличается экономным расходом материалов и не предусматривает регулирование степени нагрева отдельных приборов отопления. К другим недостаткам такой системы относятся:

• неравномерное прогревание батарей, расположенных на разных этажах или на значительном расстоянии друг от друга. Оно возникает из-за постепенного остывания теплоносителя в процессе циркуляции;
• невозможность отключения одного прибора отопления для проведения ремонтных или профилактических работ.

В частных домах, высота которых составляет 2-3 этажа, востребована двухтрубная схема отопления. При ее монтаже радиаторы соединяются между собой параллельно, а циркуляция теплоносителя осуществляется по двум контурам. По прямому трубопроводу нагретая рабочая среда подводится к батарее, а по обратному происходит отток остывшей воды к отопительному котлу. Для двухтрубной схемы характерно значительное увеличение количества материалов, необходимых для ее монтажа. Среди преимуществ такой сети — равномерный прогрев всех приборов и возможность контролировать температуру отдельно в каждом из них.

Установка потребителей: где разместить

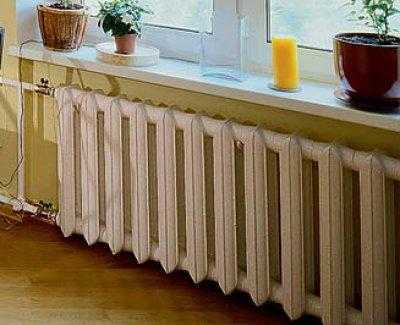

В домах и квартирах батареи размещают под окнами, что делается не просто так. Из окон движется холодный воздух, который отсекается теплом, излучаемым радиаторами. Таким способом исключается проникновение холодного воздуха в помещение, улучшается конвекция, а также не формируется конденсат на стекле.

Рекомендуется также размещать теплообменник по центру напротив оконного проёма, что не только красиво в плане дизайна, но ещё и позволяет эффективно отсекать холодный воздух

Немаловажно учесть ещё один фактор — высота расположения радиатора. Оптимальное значение высоты (от пола до нижней части батареи) составляет в районе 8-12 см. Если пол в доме из бетона, то лучше выбирать значение 8 см

Эти значения являются стандартными, которые учитывают два фактора: возможность проведения уборки под батареей, а также прогревание нижней части комнаты

Если пол в доме из бетона, то лучше выбирать значение 8 см. Эти значения являются стандартными, которые учитывают два фактора: возможность проведения уборки под батареей, а также прогревание нижней части комнаты.

Как нарастить секции?

Он проходит в несколько этапов.

Демонтаж

Последовательность действий, чтобы правильно нарастить радиатор, такова:

• сброс давления в системе и прекращение движения жидкости;
• контроль остывания устройства;
• с помощью гаечного ключа требуемого размера отсоединяем шланг от трубы радиатора;
• снятие через трубопровод крепление в виде муфты и размещение его на плёнке из полиэтилена, расположенной на полу;
• изъятие фильтра и его быстрая промывка. Замедление может привести к невозможному повторному использованию фильтра.

Снятие прокладки

Производится путём срезания тонким ножом с последовательной зачисткой поверхности. Прокладки помещаются в мыльный раствор для промывания. Обезжиривать их необходимо в том случае, если в качестве теплоносителя используется не вода, а антифриз.

Вставка и вкручивание ниппеля

Особенности строения ниппеля таковы, что по обеим сторонам он имеет резьбу, нарезанную в противоположных направлениях.

Если требуется добавить секции слева, то вставка ниппеля производится его правой стороной.

Левая будет входить в отверстие уже существующего радиатора.

Затяжка ниппеля

После наложения прокладок необходимо максимально осторожно затянуть резьбу ниппеля, чтобы не допустить порчу резьбы. На участке соединения батареи и отопительной системы требуется применять каболку или другие варианты для улучшения гидроизоляции

Как настроить?

Высокая теплоотдача батарей может спровоцировать перегрев помещения.

Настроить радиатор своими руками несложно при соблюдении правил. Регулирование температуры допускается проводить самостоятельно путём использования кранов для открытия и закрытия радиатора

Важно, что они не должны быть шаровыми!

Для контроля температурного режима в комнате подходят вентильные краны.

При этом прикрывается подача теплоносителя, а обратка остаётся открытой.

Справка! При перекрывании батареи кранами при подключении требуется сначала открыть обратку, и только потом — подачу.

Схема устройства системы отопления

При прочих равных условиях двухтрубная система эффективнее, но при этом сложнее и дороже. Ее есть смысл применять в помещении с большим количеством комнат.

Схема устройства системы отопления

Далее необходимо разметить место, в котором будет установлен радиатор. Для обеспечения нормального подхода воздуха к батарее необходимо, чтобы он находился не менее чем в 15 см от поверхности пола и не менее чем в 5 см от стены. Батареи обычно размещают возле окон, в местах, свободных от мебели.

При выборе арматуры для батареи обязательно необходимо предусмотреть наличие регулировочного крана, который позволит как «сбавить обороты», избежав чрезмерной жары, так и полностью перекрыть отопление при необходимости.

Кипящая вода под высоким давлением – дело серьезное, шуток не любит, поэтому лучше сразу все сделать правильно. Упаковка батареи – процесс сбора батареи из приобретенных секций и подсоединение арматуры. Для упаковки, помимо естественно секций батареи, вам понадобится набор арматуры, уплотнительный лен, паковочная паста и динамометрический ключ. Ни в коем случае нельзя пренебрегать этим полезным инструментом: все соединения должны быть затянуты строго с указанным в документации усилием. Недотянете – получите в квартире гейзер, перетянете – сорвете резьбу.

Регулировочный кран поможет управлять температурой

При упаковке нужно подключить к батарее краны в зависимости от выбранной схемы подключения батареи – односторонней, диагональной, либо нижней. Невостребованные отверстия закрываете глухой пробкой, не забываем установить на одно из боковых отверстий кран Маевского для стравливания из алюминиевого радиатора воздуха. Все соединения герметизируются льном и паковочной пастой.

Труба устанавливается на кронштейны на высоте, соответствующей приведенным выше условиям. Лучше установить батарею под небольшим наклоном относительно плоскости стены, это воспрепятствует «завоздушиванию». Установленный алюминиевый радиатор подсоединяется к системе отопления трубами-сгонками.

Отопление относится к системам повышенной опасности. Принимая решение ремонтировать элементы системы отопления самостоятельно (особенно в квартире многоквартирного дома), вы берете на себя немалую ответственность. Если есть сомнения – лучше обратитесь к профессионалам.

Главная » Отопление » Монтаж и подключение радиаторов отопления своими руками

Схемы подключения

Монтаж алюминиевых радиаторов производится следующими способами.

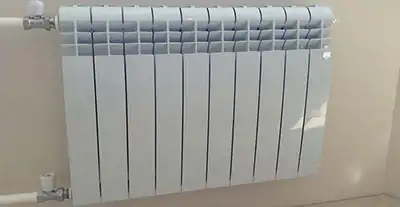

Диагональная

Считается оптимальной среди остальных. При таком решении подключения входная труба фиксируется к верхнему входу, а обратка — к нижнему, находящемуся с противоположного края. Такая схема будет наиболее эффективной для радиатора, состоящего из большого числа секций. Все фирмы-изготовители прописывают параметры выпускаемого оборудования, опираясь на диагональную схему подключения.

Фото 3. Стандартная диагональная схема подключения отопительной батареи, состоящей из двенадцати секций.

Теплоноситель, движущийся по данному маршруту, будет охватывать большую часть поверхности алюминиевых батарей.

Недостатки:

• неудобная установка;
• затруднения по части способа разводки;
• невозможно скрыть коммуникации;
• высокий показатель расхода трубопровода.

Из-за сложной разводки такая схема не актуальна для зданий с большой этажностью. Также она не подходит в том случае, если эстетичность интерьера превыше всего.

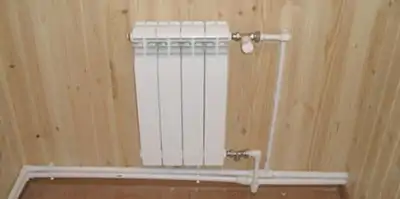

Боковое

Такой способ установки подходит для многоквартирных домов. Главная идея данного подключения — подвод обеих магистралей с одной стороны к радиатору.

Плюсы такой схемы:

• лёгкая установка;
• небольшой расход труб;
• высокий коэффициент полезного действия;
• фиксирование байпаса на участке между магистралями для монтажа регулирующей арматуры.

Проводя параллели между двумя уже рассмотренными видами подключений, приоритет будет у второго варианта, так как он не уступает первому по эффективности, но значительно выигрывает по части финансовых затрат.

Нижнее

Помогает сделать батарею практически незаметной, но при этом не добавляет системе обогрева эффективности.

Ещё одно название такого способа подключения — «Ленинградка». Теплоноситель, перемещаясь от входного к выходному коллектору, уменьшает КПД всей системы на 11–15%.

Особенно большими потери становятся при достаточно протяжённых магистралях в домах с большой этажностью.

Важно! При возникновении ситуации засорения или чрезмерного содержания воздуха в батареях, необходимо произвести их чистку и спуск излишних воздушных масс, используя кран Маевского

Способы подключения радиаторов отопления

Отопительные радиаторы монтируются на стену, или, изредка, на пол. Предусмотрено несколько способов их подключения.

Сами способы разделяют по стороне подводки труб (боковое, нижнее) и по схеме подключения нескольких радиаторов одновременно (параллельное, последовательное, перекрестное).

Выбор конкретного варианта производится исходя из нескольких условий :

Рассмотрим способы подключения более подробно.

Боковое

Этот вариант самый простой распространенный, так как большинство моделей радиаторов имеют именно боковой выход патрубков. Так рассчитано производителем.

Боковое подключение удобно также тем, что отвинчивать гайки сбоку намного удобнее, чем снизу под корпусом прибора.

Помимо нижней подводки встречаются настенные радиаторы с верхней подводкой. Верхняя сторона обычно хорошо заметна, поэтому соединение будет на виду и такая схема применяется производителями редко. Технологически подключение при ней не отличается от вариантов при нижнем или боковом расположении.

Нижнее

Нижняя подводка труб наиболее часто используется, когда они проложены скрытно под штукатуркой. Нужно учитывать, что трубы с теплоносителем при прокладке даже в негорючих стенах требуют хорошей теплоизоляции.

Температура теплоносителя до 90 С не представляет пожарной опасности. Теплоизоляция сооружается для того, чтобы нагревался только радиатор, а не стена изнутри. При правильно спроектированной теплоизоляции КПД отопительной системы не падает.

Параллельное

Параллельно соединяют мощные секции. Преимущество этого способа — радиаторы хорошо отделены друг от друга.

Их можно заменять, ремонтировать, отключать, а работа всей отопительной сети не нарушается. Вариант часто используется в частных домах и автономных отопительных системах.

Последовательное

Последовательная схема выгодна, когда ставятся радиаторы небольшой мощности и в одной общей отопительной системе их большое количество.

В последовательной схеме достигается максимальная экономия соединительных трубопроводов. Именно поэтому ее можно часто видеть в централизованных сетях, в то время как двухтрубная параллельная схема там практически не встречается.

Перекрестное

Под перекрестной подразумевают комбинированную схему подключения с параллельным и последовательным соединением.

Вариант подходит, когда нужно использовать модели радиаторов различной мощности. По перекрестной схеме собираются многие централизованные системы отопления.

Процесс наращивания

Перед тем, как нарастить батарею отопления, если она чугунная, то следует помнить, что это можно делать только после окончания отопительного сезона! Ведь для того чтобы добавить новые секции таких батарей, нужно будет полностью разбирать батареи. И если это осуществлять зимой, то всю систему необходимо будет перекрывать. А если вы живете в многоквартирном доме, вряд ли кто-то из ваших соседей согласится несколько часов провести без тепла.

Поэтому такой процесс следует отложить до теплых времен. Как нарастить радиатор отопления из чугуна? Рассмотрим процесс более детально. Нам понадобятся такие инструменты:

• Радиаторный или разводной ключи;
• Ниппели четко для чугунных радиаторов (количество зависит от секций);
• Специальные прокладки, чтобы устанавливать их между секциями.
• Боковые пробки с прокладками.

Читать дальше: Как рассчитывается потребление воды без счетчиков

Итак, перед тем, как добавить батарею отопления из чугуна, вам понадобится ее снять и разобрать. Не забудьте перед этим перекрыть воду!

Если батареи не новые, то между секциями может появиться нарост ржавчины и грязи. Чтобы надеть прокладку и соединить секции батарей, такой нарост нужно будет удалить. Это делается или наждачкой, или металлической щеткой.

Когда вы будете крепить ниппель, то следите за тем, какое положение у резьбы. Начинаем крутить ниппель слева, сначала лучше всего наживить его примерно на 1 виток слева радиатора отопления. Также поступаем и с правой стороной.

Нужно обязательно следить за тем, чтобы межсекционная прокладка размещалась только посередине ниппеля. Секции радиатора должны плотно прилегать к ниппелю. Теперь вставляем радиаторный ключ в радиатор, а разводным ключом вкручиваем ниппель в секции радиатора.

Чтобы произвести качественное наращивание батарей отопления, нужно, закрутив ниппель на три-четыре оборота, перейти к другой стороне секций. По очереди мы будем затягивать секции до тех пор, пока они не будут прилегать одна к другой очень плотно.

Теперь пришло время поставить специальные боковые пробочки для радиаторов из чугуна. Не стоит также забывать про прокладки из специального материала – паронита. Если на поверхности, на которой предполагается прокладка, будет ржавчина, его нужно тоже почистить наждачной бумагой. И только теперь можно ставить пробку. Пробки нужно плотно затянуть, применяя при этом трубный ключ.

Подключение к системе

В последнее время популярностью пользуются полипропиленовые трубы, поэтому рассматривается именно этот вариант подключения. Подобные изделия позволяют добиться максимальной герметичности. Кроме того, они способны выдерживать высокие температурные воздействия.

Соединение элементов отопительной сети начинается с монтажа переходных муфт и предварительной зачистки стыков. После этого производится спайка трубопроводов из полипропилена непосредственно с установленными деталями.

При стыковке подобным образом необходимо строго соблюдать время, уходящее на прогрев. Полное схватывание обычно происходит в течение трех минут. Поэтому сразу после соединения нужно очень бережно обращаться с элементами.

Когда полипропиленовые детали полностью остынут и схватятся, можно приступать к эксплуатации системы.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Как добавить секции к радиатору отопления

Перед установкой радиаторов необходимо совершить предварительный расчет мощности отопительных приборов и, соответственно, количества секций, необходимых и достаточных для равномерного обогрева помещения. В идеальном варианте при расчете нужно учитывать климатическую зону, в которой расположено помещение, учитывать тепловые потери через неплотности в стенах, окна (причем со своими повышающими коэффициентами в зависимости от стороны света) и так далее. Естественно, что рядовой потребитель при самостоятельной покупке радиаторов не будет заниматься таким сложным и подробным расчетом. Существует специальная методика, в соответствии со СНиП, которая дает приблизительное понятие о необходимом количестве секций радиатора для того или иного помещения.

Но никто не застрахован от возникновения такой ситуации: вроде как и посчитано все правильно, и установлено со всеми правилами монтажа, и теплоноситель систематически поступает в радиатор, и поступает с нужной температурой, но вот в комнате все равно прохладно. Это значит, что придется задуматься о том, как добавить секции к радиатору отопления. Но для начала, чтобы не рубить с плеча, можно проверить состояние имеющихся секций изнутри, так как очень часто причиной похолодания в комнате становится засоренность радиатора. Для этого радиаторным ключом необходимо снять весь радиатор и пропустить через него большой поток воды. Если в ходе этой процедуры затрудненного выхода воды и изменение ее цвета не наблюдается, то установка дополнительных секций становится-таки необходимым мероприятием.

Приобретать и устанавливать дополнительные секции необходимо только идентичные тем, которые уже имеются в домашнем радиаторе. Нельзя к алюминиевому радиатору дополнительно добавить стальную или биметаллическую секцию. Поиск секций радиатора необходимо производить только в специализированных магазинах.

Можно доверить процесс монтажа специализированной организации, но можно попробовать добавить секции к радиатору отопления и своими руками, вооружившись необходимыми инструментами и инвентарем.

На первом этапе радиаторным ключом нужно открутить футорку с той стороны радиатора, куда планируется добавить дополнительные секции. На место крепления навинчивается ниппель (соединительная гайка)

Необходимо обязательно обратить внимание и учесть направление нарезки резьбы на ниппеле:

• в сторону добавляемого элемента направляется правая сторона;
• в сторону уже имеющихся секций направляется левая сторона ниппеля.

Для обеспечения герметичности добавляемых секций на ниппель следует насадить специальные межсекционные прокладки, из паронита, резины или гелевые. Это предотвратит протекание радиатора при дальнейшей эксплуатации. Процедуру наживления прокладок необходимо проводить максимально аккуратно и бережно, по возможности придерживая их пальцами. Этим будет обеспечена гарантия того, что прокладки будут «сидеть» ровно, без перекосов.

Затягивать резьбу необходимо медленно, без рывков, чтобы не повредить тонкую металлическую нарезку радиатора до момента полной его сборки.

Присоединение дополнительных секций к радиатору

Обновленный радиатор фиксируется на кронштейны и крепежные крюки, затем соединяется с трубопроводом отопительной системы. Эту операцию проводится гаечным ключом необходимого диаметра. В месте соединения обновленного радиатора и трубопровода (а конкретно на резьбу) следует использовать паклю для лучшей герметизации соединения.

Присоединение радиатора к системе отопления

Перед тем, как начать использовать радиатор по назначению, его необходимо проверить его на отсутствие протечек. Для этого нужно медленно и аккуратно открывать шаровый кран на входе воды в радиатор. Если при полном открытии крана утечек по всем соединениям нет, то можно выпускать воздух, открывать кран на выходе и пользоваться обновленным радиатором.

Как добавить секции к радиатору отопления, 5 / 5 (2 голосов)

Расскажите о нас друзьям:

Проверяем радиаторы

Чтобы убедиться, что ваши батареи чистые и без воздуха следует первым делом открыть краны на радиаторах и спустить некоторое количество воды. При этом вы увидите, присутствует воздух в системе или нет по характерному прерывистому течению водяной струи. После этого можно заняться промывкой радиаторов.

Но прежде необходимо перекрыть подачу воды в систему отопления вашей квартиры. Хорошо, если у вас установлены необходимые краны, отсоединяющие каждый радиатор от магистрали. В противном случае придется обращаться в обслуживающую организацию за помощью сантехника.

Допустим, что вы смогли сами отсоединить свои радиаторы. Теперь их необходимо проверить на наличие в них грязи. Для этого их нужно промыть и делать это лучше в ванне. Направляете струю воды из-под крана в отверстие  и смотрите, какая вода выливается из второго отверстия. Промывать необходимо пока вода не будет выходить чистой.

Если изначально она была незамутненной, то придется все-таки решать вопрос как нарастить секции радиатора.

Типы подключения батареи к отопительной системе

Когда возникает необходимость нарастить радиатор

очень важно соблюсти все правила демонтажа старой секции в случае ее поломки или установки новой для увеличения его теплоотдачи. Если новый элемент будет подсоединен неправильно, то эффективность всей конструкции может уменьшиться на 40-50%

Это проявится в виде неравномерного прогрева всех секций или даже прорыва в местах их соединения.

Важным фактором является то, каким способом подключена батарея к отопительной системе, потому что нарушение схемы всегда приводит к теплопотерям. Как правило, алюминиевые радиаторы отопления подключаются:

• Последовательным подсоединением, которое применяется в однотрубных системах отопления. Считается самым финансово выгодным типом подключения, так как при нем задействовано меньше стройматериалов, но менее эффективным в качестве обогрева жилья. Как правило, в этом случае те обогреватели, что находятся ближе к котлу, будут горячими, а по мере удаления от него все холоднее.
• При параллельном типе используются две трубы, которые подсоединяются к радиатору через верхний и нижний отделы. Обеспечивает самый лучший нагрев, так как теплоноситель равномерно распределяется по всем элементам системы. Этот тип подключения позволяет устанавливать терморегуляторы, что дает пользователю возможность самому решать, какое количество тепла ему нужно.
• Сквозное подсоединение обеспечивает теплоносителю беспрепятственный проход через всю систему без «остановок» в батареях отопления.

Соединение секций алюминиевых радиаторов и последующее подключение к теплосети должны проводиться строго по схеме в определенной последовательности, чтобы они были не только эффективными, но и экономичными.

Установка батареи: необходимые факторы

Подключение радиаторов отопления в квартире или доме обычно происходит согласно некоторым правилам. Расположить батареи в помещении можно в любом месте. Зависит это от пожеланий собственников. Но будет целесообразнее выбрать расположение там, где есть потери тепла, чтобы снизить их величину и получить чувство комфорта.

Самые ощутимые теплопотери происходят через стекла окон. И какие бы современные технологии ни применялись в создании новейших стеклопакетов, потери тепла у них будут больше, чем у стен. Поэтому в многоквартирных домах радиаторы находятся в помещениях под окнами, где они ограничивают зону с холодным воздухом.

При установке радиатора обычно соблюдают следующие требования:

• расстояние от подоконника до верха радиатора должно быть не меньше 5-10 см;
• до стены — 2-5 см;
• до пола — 8-12 см.

Расчет количества секций радиатора

Перед тем как правильно подключить батареи отопления в квартире, следует рассчитать длину радиатора или необходимое количество секций. От этого может зависеть, будет ли в помещении тепло и уютно и в очень холодные дни. Существует несколько способов таких вычислений, основанных на сложных формулах и коэффициентах.

Неспециалист, собственник или проживающий в квартире, может сделать более простые вычисления. Нужно только знать параметры своего помещения и мощность выбранных батарей. 100 Вт мощности радиатора могут хорошо обогреть 1 м² комнаты. Умножаем площадь помещения на 100. Получается значение общей мощности батареи. Делим полученную нами величину на мощность одной секции, указанную в документации. Получаем нужное количество секций.

Есть и более простое старое правило для правильного подключения радиатора отопления. Секция батареи рассчитана на обогрев 2 м² помещения, у которого высота потолков не превышает 2, 7 м. Рассчитывая число секций, округление производим в большую сторону. Такая схема не подходит для угловых квартир и частных домов с большими комнатами и высокими потолками. Там расчет производится индивидуально.
