«Пивная» антенна
Любите выпить пива? Не выбрасывайте банки. Из них можно сделать хорошую антенну. Для этого нужно закрепить на любом диэлектрическом материале две пивные банки.
Для начала нужно выбрать подходящий кабель, а затем довести его до ума. Для этого кабель необходимо зачистить. Вы увидите экранирующую фольгу. Под ней будет защитный слой. А вот под ним и можно наблюдать непосредственно кабель.
Для нашей антенны нужно зачистить верхний слой этого провода примерно на 10 см. Фольгу нужно аккуратно закрутить, чтобы в итоге получилось ответвление. Защитный слой для центральной жилы нужно зачистить на 1 см.
С другой стороны на кабель нужно припаять штекер для телевизора. Если вы являлись абонентом кабельных сетей, то данную деталь и кабель не придется даже отдельно приобретать.
Теперь что касается банок. Желательно использовать пивные емкости объемом в 1 л. Однако хорошее немецкое пиво в таких банках дорогое, а отечественное не продают.
Банки нужно откупоривать очень аккуратно. Затем надо освободить тару от содержимого, а после хорошо просушить. Далее следует при помощи самореза соединить наш экран на кабеле и банку. Ко второй нужно прикрутить центральную жилу.
Для более высокого качества изображения лучше соединять емкости и кабель при помощи пальника.
Закрепить банки необходимо на каком-либо диэлектрическом материале. Нужно учесть, что располагаться они должны на одной прямой линии. Расстояние между ними зависит от емкости. Все это подбирается лишь опытным путем.
Простые антенны
Если возникла срочная необходимость соорудить антенну DVB T2, а список подручных материалов ограничен, можно самостоятельно собрать элементарное устройство.
«Жестяная» (баночная) антенна
Собирается просто и быстро. Для хорошего приема необходим качественный сигнал без преград. Наибольший эффект может быть получен в пригородных зонах и маленьких городах.
Для изготовления необходимы:
- банки из под пива – 2 шт.;
- отвертка, болты, саморезы;
- штекер, кабель;
- проволока из меди (небольшой кусок);
- скотч или изоляционная лента;
- палки деревянные – 2 шт.
Для антенны необходимо изготовить из дерева каркас крестообразной формы. Затем выполняем следующие действия:
- Делаем отверстия под болтики посередине дна банок.
- Снимаем кабельную изоляцию, не затрагивая внешний контур, равную по длине трем баночкам + еще 20 см.
- Протягиваем кабель через одно отверстие к другому, установив банки горлышками параллельно. Закрепляем кабель на конце с помощью болта или самореза.
- Закрепляем между банками и проволокой кабель из отверстия и его оголенную часть.
- Фиксируем скотчем банки или изоляционной лентой (достаточного одного витка) к каркасной планке, расположенной горизонтально.
- Присоединяем штекер.
Теперь определяем необходимый интервал между баночками. Подключаем штекер и двигаем их по планке до получения устойчивого сигнала. Как правило, наибольший эффект достигается при расстоянии 7 см одной баночки от другой. После этого прочно крепим их к контуру.
Если антенна используется на улице, необходимо укрыть ее полиэтиленом или сделать пластиковую рамку. Крепить устройство можно на крючке. Если на выходе из отверстия останется более 2 см голого кабеля, лишний участок обмотайте изоляционной лентой.
Как сделать простую антенну из банок, показано в этом видео:
https://www.youtube.com/watch?v=kt8u3U-Hp8g
«Петля»
Активной частью служит ТВ-кабель. Делается эта антенна так:
- Отсоединяем кабель от неисправной антенны.
- Зачищаем конец.
- Отмеряем 0,4 м, убираем изоляцию на 20 мм, старясь не причинить вреда внешнему контуру.
- Оголенный участок и отрезок, который зачистили, параллельно крепко скрепляем проволокой.
В итоге должен получиться круг (диаметр чуть больше 0,15 м) из кабеля в качестве приемника. После этого по центру напротив стороны точки скрепления отмеряем 40 мм и убираем изоляцию. Теперь антенну можно использовать.
Недостаток устройства – его шумность, так как кабельный конец открытый. Но для временного использования такая антенна сгодится.
Как сделать простую антенну-петлю из кабеля, показано в видео ниже:
Антенна из коробки
Исходным материалом для изготовления устройства является коробка из картона. Из нее вырезаем 2 прямоугольника 0,25х0,3 м. Также необходимо приготовить:
- ТВ-кабель со штекером;
- болты, гайки (по 2 шт.);
- отвертку, лезвие для бритвы;
- проволоку (лучше медную);
- пищевую бумагу или фольгу;
- клей (подойдет канцелярский).
Вырезаем из пищевой бумаги 2 квадрата (периметр должен быть, как у заготовок из картона). Крепко приклеиваем их к картонной заготовке. Остатки клея убираем.
Сделанные квадраты станут принимающей частью антенны.
Теперь подключаем кабель. Лезвием делаем отверстия под болты – на углах квадратов (смежные стороны). Затем проводим внутренний контур к одному из отверстий, а внешний контур (металлический кожух) – к другому. Крепим контакты болтами.
Находим устойчивый прием, подсоединив кабель к ТВ. Двигаем квадратами при сохранении параллельности смежных сторон. Найдя необходимое расстояние, крепим квадраты к каркасу.
Смотрите видео, где пошагово показано, как сделать такую антенну:
Заключительный совет по эксплуатации антенны
Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами — усилителями.
Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:
- просто ослабленными;
- содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».
В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.
Устранять подобные помехи волны призваны:
- в/ч фильтры;
- экраны.
Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.
В заключении статьи рекомендую для закрепления материала посмотреть видеоролик Евгения Баскаль «Наружная антенна усиления волны 3G сигнала».
Задавайте вопросы по прочитанным материалам об антенне любой конструкции. Сейчас у вас самое удобное время поделиться статьей с друзьями через кнопки соц сетей.
Полезные товары
- Насадка-индикатор температуры душа
- Термометр для бариста
- Приспособление для заточки маленьких свёрл
Как правильно выбрать антенну для дачи
Загородные дома и дачи расположены на разном расстоянии от станций трансляции цифрового телевидения. Счастливчики, для которых показатель отдаления находится в пределах 10 км, не нуждаются в советах. Им достаточно установить простейшую комнатную антенну, с усилителем или без, после чего наслаждаться качественной картинкой на всех каналах.
Пользователи, у которых дача находится на расстоянии от 15 до 100 км (и дальше) нуждаются в более продвинутых технических средствах. Им понадобится направленная антенна, которая способна не только точно нацелиться на источник передачи, но и нейтрализовать боковые наводки. Это как отражения основного сигнала, так и помехи от мобильной связи.
Цифровые ТВ-антенны для загородного дома — это достаточно широкий ассортимент товаров на современном рынке
Чтобы сразу купить удачную модель, с большим радиусом действия или рассчитанную на минимальное обслуживание, достаточно обратить внимание на ключевые особенности того или иного решения
Пассивная антенна
Направленная пассивная антенна весьма удобна.
- Устройство не требует никакого обслуживания. При лужении концов кабеля, правильной коммутации, однажды настроенная и жестко закрепленная антенна не нуждается во вмешательстве владельца.
- Не нужно подводить кабель питания к усилителю. Это не только освобождает от необходимости искать розетку, но и резко повышает электробезопасность общего решения антенного блока.
- Можно организовать как угодно сложную грозовую защиту.
Важно! Пассивные направленные антенны с большим радиусом действия предлагают достаточно серьезные возможности. Мощная модель увидит передатчик с расстояния до 30 км и больше. При этом ее легко монтировать и настраивать
При этом ее легко монтировать и настраивать.
Активные антенны
Антенна с усилителем — довольно популярное решение в глазах среднестатистического пользователя.
- Устройство выдает хороший уровень сигнала.
- Наличие усилителя несколько компенсирует погрешности настройки. Даже при неточном прицеливании, выходного сигнала может быть вполне достаточно для работы аппаратуры.
- Можно купить антенну, усилитель которой питается от USB порта телевизора или приставки.
- Дальность действия моделей с усилителем гораздо больше пассивных антенн.
У активной антенны есть ряд недостатков: необходимо организовывать сложную грозозащиту, усилитель подвержен броскам влажности и температуры. Его защитный кожух разрушается под действием ультрафиолета, атакуется птицами. Поэтому при очередном визите на дачу владелец активной антенны может обнаружить, что она не работает. Однако устройства с усилителем незаменимы при дальнем приеме.
Советы по выбору
Стоит понимать, что большинство предлагаемых для дачи антенн — направленные. Даже если устройство выполнено в круглом или почти цилиндрическом корпусе. Поэтому пренебрегать точной настройкой положения, отслеживая уровень сигнала по индикаторам приставки или телевизора — не стоит. Выбор антенны для цифрового ТВ на дачу следует делать, ориентируясь на следующие положения.
- В условиях одноэтажной застройки, без значительных отклонений высот на рельефе между передающей станцией и дачей — выбирают ненаправленные корпусные антенны активного типа, обеспечивающие дальность приема до 55 км.
- Если дача находится в окружении высокого сада, в низине, рекомендуется использовать направленную корпусную антенну с усилителем. Такие устройства обычно оснащаются хорошими фильтрами, обеспечивая выделение самой сильной составляющей сигнала в точке установки.
- В условиях малоэтажной застройки при установке антенны на высокой мачте хорошие результаты показывают остронаправленные модели. Это может быть пассивная антенна для дальности приема в пределах 20-30 км. Или активная, если станция находится дальше.
При необходимости дальнего приема вариант только один: пользователю нужна остронаправленная антенна с большим радиусом действия, устройство активного типа. При этом для ее установки потребуется соорудить прочную высокую мачту. Модель, работающая на расстоянии до 100 км или дальше, представляет собой достаточно габаритное и зачастую тяжелое изделие.
Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция
Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:
λ=300/F, где F — частота передаваемого сигнала в МГц.
Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.
Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.
Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.
Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.
Таким образом, основа нашей концентрической антенны сделана.
Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками.
Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.
Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.
А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.
Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.
Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.
Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода. Остатки экрана можно аккуратно отрезать.
Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.
Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок.
Если вы считаете процедуру самостоятельного изготовления антенны сложной, готовую антенну для приема DVB-T2 можно купить примерно за 400-1200 рублей.
Источники
- https://ElectrikBlog.ru/antenny-dlya-cifrovogo-tv-dvb-t2/
- https://prosmartv.ru/receiving/tsifrovaya-antenna-dvb-t2-svoimi-rukami.html
- https://www.qrz.ru/schemes/contribute/antenns/dvb-t2-antenn.html
- https://www.asutpp.ru/antenna-dlya-tsifrovogo-tv-svoimi-rukami.html
- https://ProFazu.ru/bytovaya-tehnika/samodelki/kak-sdelat-antennu-dlya-televizora-svoimi-rukami.html
- https://antenna-dvb-t2.info/
Янв 25, 2021
Самая простая антенна
Чтобы собрать эту конструкцию, не нужно будет даже идти в магазин. Для изготовления ее достаточно обычного антенного кабеля. Необходимо 530 мм провода для кольца и 175 мм, из которого будет сделана петля.
Сама ТВ-антенна представляет собой кольцо из кабеля. Концы нужно зачистить, а затем соединить с петлей. А к последней нужно припаять кабель, который подключается к тюнеру Т2. Так, на кольце экран и центральная жила соединяются с экранами петли. На последней центральные жилы также соединяются. А кабель к тюнеру припаивается стандартно к экрану и центральной жиле.
Вот и получилась антенна ДМВ, своими руками сделанная. Конструкция ее оказалась очень дешевой и практичной. А работает она не хуже, чем дорогие магазинные варианты. Ее нужно закрепить на фанере или оргстекле. Для этого отлично подойдут строительные хомуты.
Как заменить согласующую печатную плату петлей из кабеля

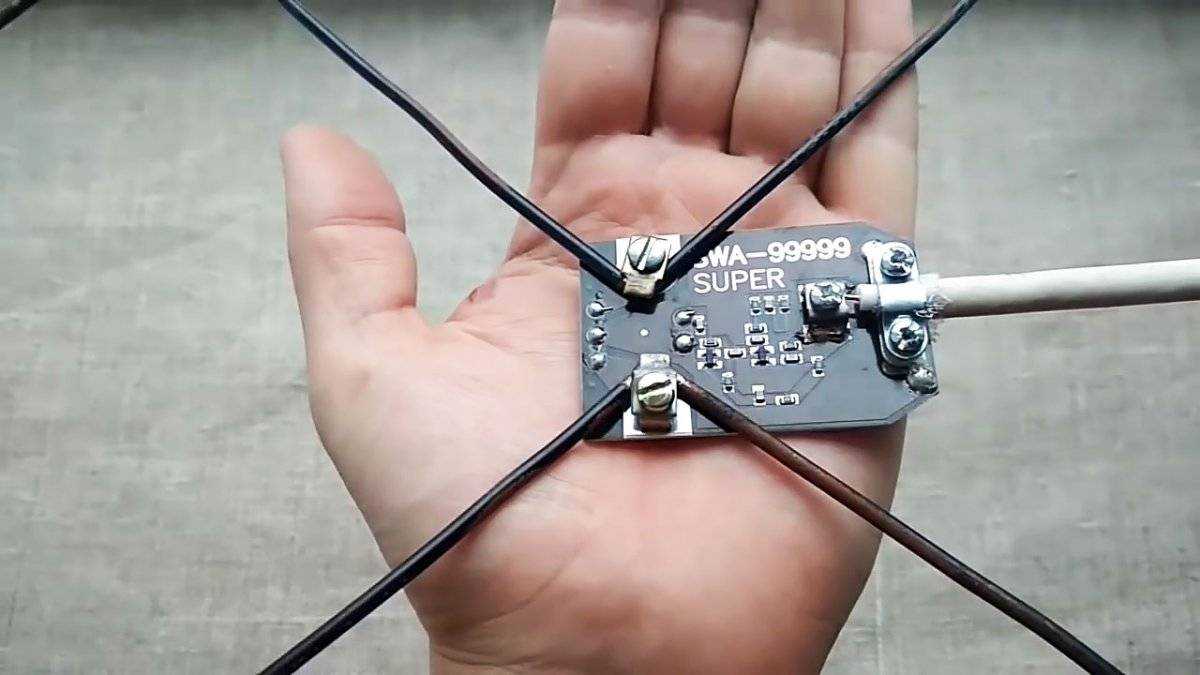

Применение печатной платы для согласования антенны с коаксиальным кабелем позволяет сделать антенну более компактной.
Если печатную плату изготавливать нет желания или возможности, то ее без потери качества работы антенны можно заменить петлей, которую еще называют U-образной, представляющей собой согнутый пополам отрезок телевизионного кабеля, соединенного с антенной по схеме, как на представленной ниже фотографии.
Для изготовления согласующей петли необходимо взять отрезок телевизионного кабеля длиной, равной половине длины волны принимаемого сигнала, деленной на коэффициент 1,52 («укорочение волны»). Длину петли можно рассчитать с помощью выше находящегося онлайн калькулятора, введя частоту сигнала.
Разделать его концы и припаять центральные жили к концам кольца, расстояние между которыми должно составлять 30-60 мм. Формулы для точного расчета не нашел. Далее разделывается конец кабеля, идущего к телевизору и центральная его жила припаивается к любому из концов кольца антенны, а экранирующий провод соединяется с экранирующими проводами петли, как показано на фотоснимке.
При пайке экранирующей оплетки надо соблюдать осторожность, чтобы не расплавилась изоляция центральной жилы, и оплетка не соприкоснулась с ней. На фотографии показана припайка кабеля к кольцу антенны, сделанной из алюминиевого провода диаметром 3мм
Так как к алюминию сложно припаять провода мягким припоем, то концы кольца были немного расплющены, в них просверлены отверстия и с помощью заклепок закреплены латунные лепестки. Центральные жилы кабеля к лепесткам припаялись надежно
На фотографии показана припайка кабеля к кольцу антенны, сделанной из алюминиевого провода диаметром 3мм. Так как к алюминию сложно припаять провода мягким припоем, то концы кольца были немного расплющены, в них просверлены отверстия и с помощью заклепок закреплены латунные лепестки. Центральные жилы кабеля к лепесткам припаялись надежно.
О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи «Подключение телевизора к антенному кабелю».
Изготовление своими руками
Перед тем как изготовить своими руками антенну для мобильного интернета, надо разобраться с тем, как делать это правильно.
Устройство и оптимальные габариты
Многие считают, что габариты антенны ни на что не влияют, но это далеко не так. На самом деле от размера во многом зависит уровень усиления сигнала. Поэтому следует делать устройство побольше. Рекомендованная ширина и длина — около 30 см.

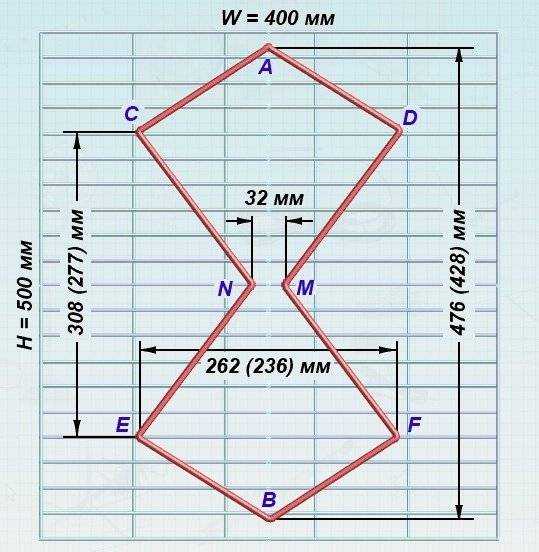

Важно! Если нужна компактная антенна, можно воспользоваться чертежом биквадрата Харченко. Он идеально подойдет для приема мобильного интернета для телефона.
Требования к вибратору
Рекомендуется изготавливать его из крупной меди или алюминия. В качестве тела вибратора используется обычный цельный прутик или трубка. Если под рукой не оказалось меди или алюминия, сделать устройство можно из «усов» от польской антенны.
Диаметр должен быть не меньше 4 мм. В таком случае удастся добиться стабильного сигнала без обрывов.
Выбор кабеля
Кабель подключения не должен быть слишком толстым
Особое внимание необходимо обратить на кабель, которым будет соединяться антенна. Рекомендуется пользоваться кабелями с небольшим сопротивлением, около 55 Ом
Они не издают помехи и не ухудшают качество сигнала. Используемые провода должны обязательно оснащаться разъемом F female-CRC9.
Специфика конструкции рефлектора
Рефлектор представляет собой панель, поверхность которой покрыта фольгой. Основные требования к рефлекторам выглядят следующим образом:
- они должны быть немного больше антенны;
- расстояние до вибратора — не менее 30 мм;
- конструкцию немного сгибают около центральной части.
Важно! Изготавливать рефлекторы надо только из металла.
Простая антенна для Wi-Fi из металлической банки
Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.
Так выглядит снаружи баночная антенна для Wi-Fi
Кроме банки и кабеля потребуется еще:
- радиочастотный соединитель RF-N;
- кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
- кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.
Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.
Размеры и сборка
При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.
Как сделать антенну для Wi-Fi своими руками
D — диаметрНижняя граница затуханияВерхняя граница затуханияLg1/4 Lg3/4 Lg
| 73 мм | 2407.236 | 3144.522 | 752.281 | 188.070 | 564.211 |
| 74 мм | 2374.706 | 3102.028 | 534.688 | 133.672 | 401.016 |
| 75 мм | 2343.043 | 3060.668 | 440.231 | 110.057 | 330.173 |
| 76 мм | 2312.214 | 3020.396 | 384.708 | 96.177 | 288.531 |
| 77 мм | 2282.185 | 2981.170 | 347.276 | 86.819 | 260.457 |
| 78 мм | 2252.926 | 2942.950 | 319.958 | 79.989 | 239.968 |
| 79 мм | 2224.408 | 2905.697 | 298.955 | 74.738 | 224.216 |
| 80 мм | 2196.603 | 2869.376 | 282.204 | 070.551 | 211.653 |
| 81 мм | 2169.485 | 2833.952 | 268.471 | 67.117 | 201.353 |
| 82 мм | 2143.027 | 2799.391 | 256.972 | 64.243 | 192.729 |
| 83 мм | 2117.208 | 2765.664 | 247.178 | 61.794 | 185.383 |
| 84 мм | 2092.003 | 2732.739 | 238.719 | 59.679 | 179.039 |
| 85 мм | 2067.391 | 2700.589 | 231.329 | 57.832 | 173.497 |
| 86 мм | 2043.352 | 2669.187 | 224.810 | 56.202 | 168.607 |
| 87 мм | 2019.865 | 2638.507 | 219.010 | 54.752 | 164.258 |
| 88 мм | 1996.912 | 2608.524 | 213.813 | 53.453 | 160.360 |
| 89 мм | 1974.475 | 2579.214 | 209.126 | 52.281 | 156.845 |
| 90 мм | 1952.536 | 2550.556 | 204.876 | 51.219 | 153.657 |
| 91 мм | 1931.080 | 2522.528 | 201.002 | 50.250 | 150.751 |
| 92 мм | 1910.090 | 2495.110 | 197.456 | 49.364 | 148.092 |
| 93 мм | 1889.551 | 2468.280 | 194.196 | 48.549 | 145.647 |
| 94 мм | 1869.449 | 2442.022 | 191.188 | 47.797 | 143.391 |
| 95 мм | 1849.771 | 2416.317 | 188.405 | 47.101 | 141.304 |
| 96 мм | 1830.502 | 2391.147 | 185.821 | 46.455 | 139.365 |
| 97 мм | 1811.631 | 2366.496 | 183.415 | 45.853 | 137.561 |
| 98 мм | 1793.145 | 2342.348 | 181.169 | 45.292 | 135.877 |
| 99 мм | 1775.033 | 2318.688 | 179.068 | 44.767 | 134.301 |
Порядок действий такой:
- Срезаем верхнюю часть банки, тщательно моем, высушиваем.
- На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.Этапы изготовления Wi-Fi антенны
- Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
- Напильником или наждачной бумагой обрабатываем края.
- К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.Готовая она выглядит так
- Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
- К обратной стороне соединителя припаиваем кабель.
- Wi-Fi антенна своими руками готова.
Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.
