Штробление стен под электропроводку

Приспособления для шлифовальной машинки

Учитывая, что конструкция бороздодела подобна шлифмашинке, умельцы научились делать штроборезы из болгарки своими руками. Эти механизмы режут бетонные стены без пыли, для этого они приспосабливают пылесос. Устройство штробы в бетонной стене — трудное дело. Для этой операции применяются мощные машины. В домашних условиях такой возможности нет, поэтому умельцы применяют шлифовальную машинку и алмазный круг для резки бетона. Чтобы во время работы уменьшить запылённость помещения, устанавливают самодельную насадку, соединённую с пылесосом.

Конструкция насадки проста. Отрезок канализационной трубы диаметром 60 и длиной 500 миллиметров при помощи строительного скотча крепится к нижней части корпуса болгарки. На верхней стенке торца трубы сделать пропил шириной 20 мм для захода режущего инструмента. Во время работы вращение круга происходит против часовой стрелки, тогда вся пыль и осколки бетона попадают в трубу, где захватываются воздушной струёй и подаются в накопитель пылесоса.

Машинка УШМ предназначена в основном для шлифования поверхности материала и резки металла, поэтому применяется режущий инструмент в виде тонкого диска. Для штробления стен нужна болгарка с двумя дисками. Установить два диска не составляет особого труда. Для этого в магазине нужно купить зажимную гайку. Тогда на посадочное место машинки устанавливается алмазный диск и специальная гайка, на которую садится второй алмазный круг и укрепляется купленной гайкой. Созданный механизм можно смело назвать штроборезом.

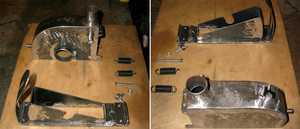

Самодельный защитный кожух

Безопасностью при работе на самодельном оборудовании нельзя пренебрегать. Все болгарки имеют высокие обороты, что может быть причиной разрыва круга и травмирования работника. Поэтому нужно следить, чтобы механизм имел защитный кожух. Эффективность работы в значительной степени зависит от мощности машинки и плотности обрабатываемого материала. Возникает много различных проблем, которые определяют оптимальную характеристику выбора алмазного круга, особенно когда нужно подобрать режущий инструмент для высокоэффективного резания.

Чтобы надёжно защитить себя от воздействия пыли и поражения при разрыве режущего инструмента, опытные специалисты предлагают изготовить на болгарку для штробления стен закрытый кожух с патрубком. Конструкция самоделки проста. За идею взят стандартный кожух, добавлена платформа, боковая щёчка, патрубок и регулятор глубины резания. Чертежи на изделие изготавливаются в виде эскизов по ходу работы с учётом наличия необходимых материалов. Процесс изготовления:

1. Платформа изготавливается из листовой стали толщиной 2 мм. Размер основания 250х90 мм. По осевой линии прорезано окно для выхода режущего круга.
2. С одного края основания приварен шарнир для регулировки глубины резания, с другого кронштейн с прорезью для фиксации.
3. Щёчки изготавливаются из стального листа толщиной два миллиметра. Форма в виде полукруга, закрывает две трети режущего инструмента.
4. Ширина кожуха — 40 миллиметров. На одном конце приварена ось шарнира, с другой — шпилька М6 с барашком для фиксации.
5. Наружная щёчка имеет патрубок для шланга пылесоса и хомут крепления к шейке болгарки.

https://youtube.com/watch?v=x2wv4rpDy7U

Бороздоделатель для газобетона

Газобетон, по сравнению с бетоном, режется легче, поэтому можно приспособить любой электроинструмент, который есть в домашней мастерской: дрель, перфоратор, ручную циркулярку. Идея выглядит следующим образом. Купить шпоночную фрезу по металлу, установить её в перфоратор и по разметке фрезеровать канавку. Для простоты выполнения операции нужно изготовить из дерева простенькую насадку. Для этого понадобятся две рейки 300х50х30 миллиметров, два деревянных отрезка размером 300х150х20 мм.

Технологический процесс изготовления приспособления:

1. Сделать салазки. Для этого две заготовленные рейки шурупами прикрепить к основанию, в котором вырезано отверстие для выхода фрезы.
2. К основанию прикрепить перпендикулярно кронштейн из доски для упора и фиксации электроинструмента.
3. Изготовить дощатую каретку с отверстием под шейку перфоратора.
4. Перед работой выставить размер глубины резания, подложив под каретку и основание деревянные подкладки.

Штроборез из болгарки своими руками

к использованию именно болгарки

Однако особенности конструкции таковы, что её использование приводит к образованию большого количества пыли. Однако если вы знаете ценник на штроборез, то для создания каналов для прокладки кабеля или труб вы, скорее всего, сделаете выбор в пользу изготовления инструмента своими руками.

В штроборезах, которые предлагаются в магазинах, в составе конструкции имеются два диска. На болгарку установка такого механизма обойдётся достаточно дорого. Закрепление первого диска происходит как обычно. Для того чтобы закрепить ещё один, потребуется вторая гайка с дополнительным кольцом. Оно используется для фиксации второго диска.

При помощи второй гайки происходит закрепление второго диска, который лежит на первой родной гайке инструмента. Работать переделанной под штроборез болгаркой можно только с установленным на неё предохранительным кожухом. В этом случае при работе возникающая пыль будет направляться в сторону от вас.

Особенности использования самодельного штробореза

Для этого трубка загибается, после чего скрепляется хомутами, чтобы она не создавала препятствий для вращения дисков. К штроборезу мотор пылесоса домашний мастер может закрепить своими руками. Делать это нужно таким образом, чтобы, держа инструмент в руках, не возникало никаких проблем.

Возможность для использования самодельного штробореза будет лишь в том случае, если в комнате, в которой проводятся работы, имеются две розетки. Используя болгарку как штроборез, можно заметно снизить затраты времени на выполнение работы. Вам будет обеспечены условия для создания ровной штробы. В созданную канавку вы без проблем сможете уложить кабель тёплого пола или электропровод.

Если в квартире проводятся электромонтажные работы, то будет вполне достаточно небольшого штробореза. С его помощью владелец с минимальными затратами сил и времени может создать канавку шириной до 30 мм. Если стоит задача проложить трубы водопровода, то необходимо использовать более габаритные приборы.

С их помощью можно создать штробу, в которой можно спокойно расположить трубы диаметром до 50 мм. Если для выполнения монтажных работ необходима канавка больших размеров, то в этом случае следует выполнять два и более параллельных резов.

При выполнении ремонтных работ в квартире часто возникает необходимость в создании штробы для прокладки проводки или для укладки труб водопровода. Для выполнения этой работы необходим штроборез.

Однако этот инструмент достаточно дорогой и не каждому по карману. Но решение есть. Для выполнения штробления в стенах можно использовать обычную болгарку, переделанную под штроборез.

Работа эта несложная и не отнимает много времени. Совершив определённые манипуляции, вы можете получить подходящий для штробления инструмент, которым при минимальных затратах времени и сил вы сможете создать канавки в стенах для укладки инженерных коммуникаций.

Монтаж штробореза

При наличии новой гайки остается лишь собрать самодельный бороздодел следующим образом:

• монтируем первый круг на вал;
• устанавливаем втулку, которая была изготовлена вместе с гайкой;
• сверху укладываем второй режущий диск;
• сквозь него продеваем модернизированную гайку и закручиваем ее до упора; в результате крепежный элемент фиксирует первый диск и не дает соскочить с вала второму.

На последнем этапе устанавливается защитный кожух, к патрубку которого подключается шланг пылесоса.

Как правильно эксплуатировать штроборез ручной по газобетону

После сборки следует проверить работоспособность устройства на предварительно размеченном участке резания и обучиться навыкам работы. Последовательность действий:

• Соберите на валу диски со втулкой и зажмите их гайкой.
• Установите необходимую глубину паза и включите узел аспирации.
• Нажмите на кнопку включения после подключения к сети.
• Коснитесь размеченной поверхности и выполняйте штробление.

Следует передвигать устройство после погружения дисков на нужный уровень

Важно контролировать нагрев двигателя и периодически останавливать мотор для охлаждения

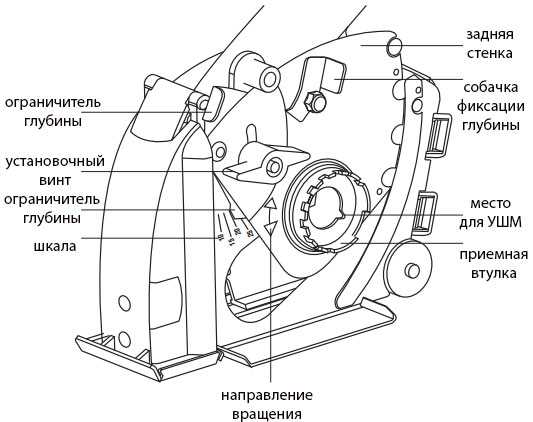

Регулировка глубины пропила

Практически во всех моделях насадок – штроборезов на болгарку промышленного изготовления используются роликовые направляющие с качающейся подошвой.

Такую систему несложно изготовить собственными руками.

Выглядит система регулировки глубины пропила, как рамка, передний край которой закреплен на кожухе с помощью шарнира, а противоположная сторона зафиксирована креплением болт-гайка.

При вращении барашка или головки болта задняя планка с роликами отклоняется, что позволяет достаточно точно отрегулировать глубину захода диска насадки штробореза.

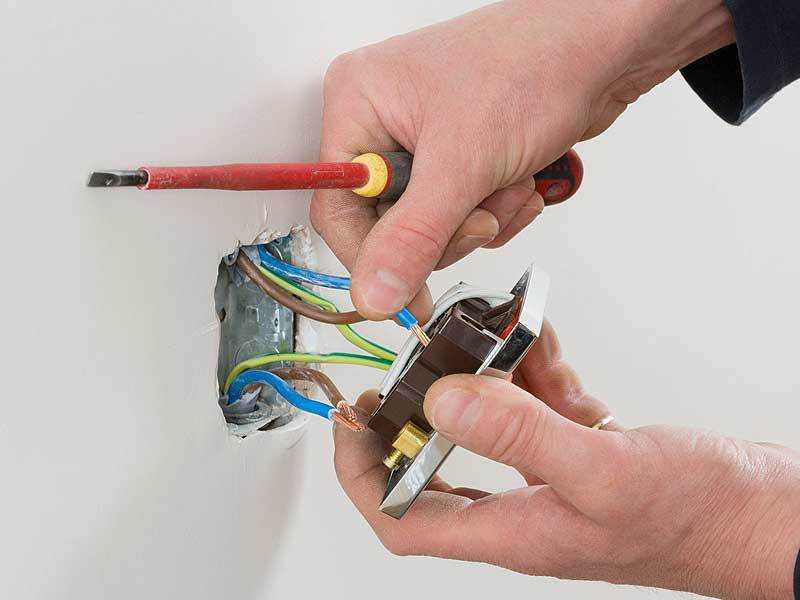

Монтаж кабеля и установка розеток

Существует два вида расположения проводов в штробе. Первый предусматривает укладку нескольких кабелей, собранных в изоляционную гофру. Вначале размещается в борозде гофрированная труба, а затем через неё протягиваются провода к месту, где будут установлены розетки и выключатели.

Второй способ укладки производится без использования трубы. В этом случае кабель в штробе фиксируется гипсом, штукатуркой или шпаклёвкой.

Самый удобный способ размещения розеток — блоками в одну рамку. В них устанавливаются не только электророзетки, но и разъёмы для интернета, телефона, кабельного телевидения.

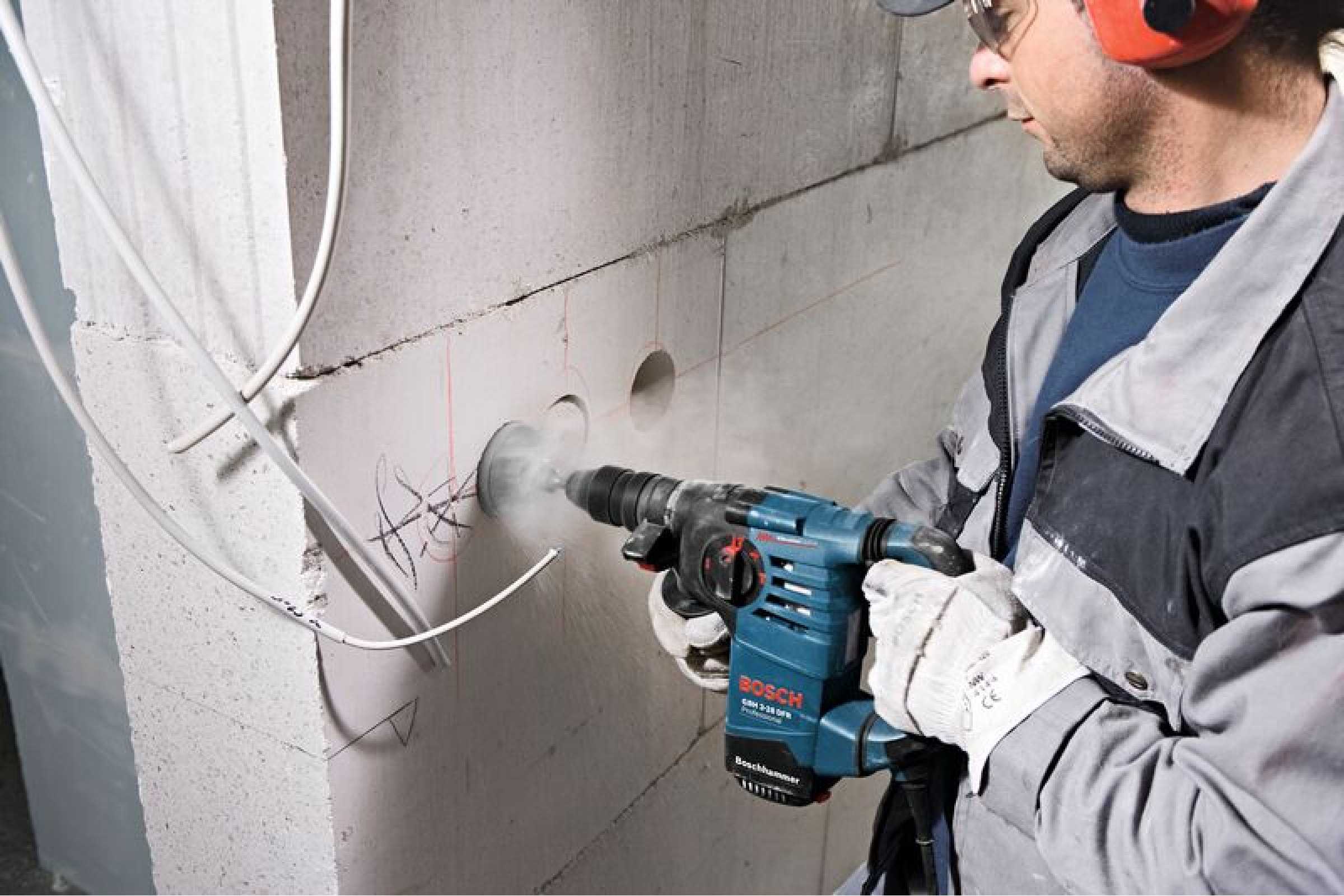

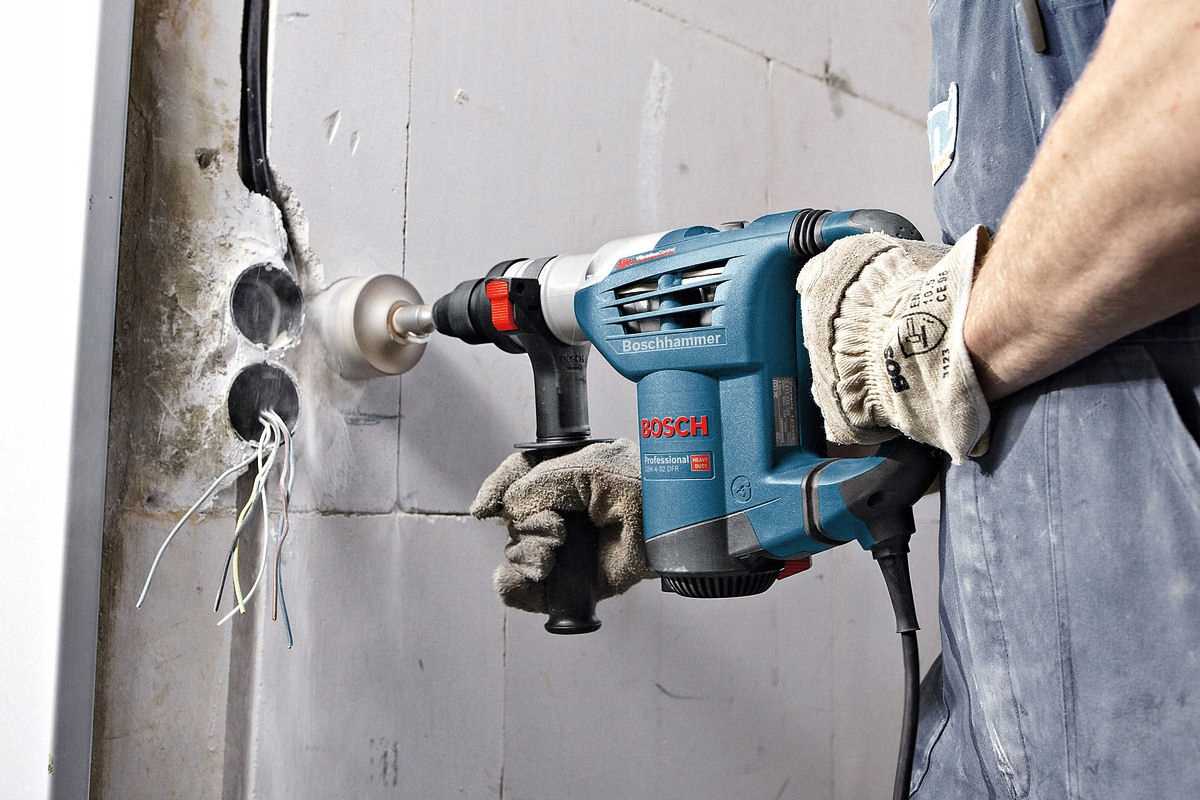

Для штробления отверстий под розетки, выключатели или распределительные коробки не подходят способы, описанные выше. Чтобы все гнёзда были правильной формы и с ровными краями, необходимо использовать коронки для перфоратора с соответствующим диаметром. Инструмент следует применять в ударном режиме.

Список источников

• www.syl.ru
• www.asutpp.ru
• stroy-podskazka.ru
• stanok.guru
• moiinstrumentu.ru
• instrumentiks.ru
• 2lzz.ru
• obustroen.ru
• klub-masterov.ru
• stenamaster.ru
• funer.ru
• remoskop.ru
• 220v.guru
• pobetony.ru
• labuda.blog

Как делать штробу в стену без пыли

Не секрет, что применение перфоратора, болгарки и штробореза влечет к появлению облака пыли, которое в дальнейшем оседает на всех поверхностях, в том числе на ваших легких.

В профинструменте предусмотрен встроенный пылесос, обеспечивающий втягивание пыли. Но есть недостаток — такое оборудование обходится в высокую цену и не всегда по карману обычным пользователям.

Существует ряд более бюджетных вариантов, позволяющих уменьшить количество пыли:

Намочите обрабатываемую поверхность водой. Это наиболее простой способ, позволяющий хотя бы частично обуздать пыль. Здесь главное не переусердствовать, чтобы не затопить соседей.
Применение технологии мокрой резки и болгарки. Ее суть в том, что к месту штробления подается вода по шлангу

Здесь важно смотреть, чтобы влага не оказалась на оборудовании. Риск затопления остается актуальным, как и в прошлом случае.

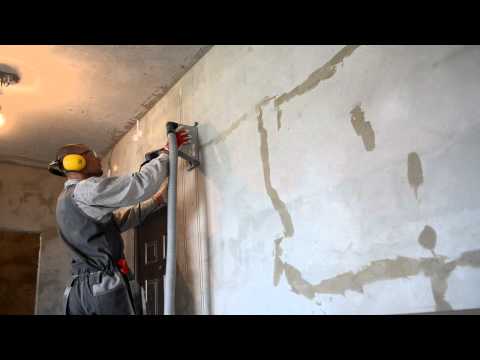

Использование пылесоса

В таком случае желательно иметь рядом помощника, который будет подставлять сопло пылесоса к месту создания штробы. Или обычный бытовой пылесос подключите к болгарке через канализационную трубку диаметром на 50 мм.

Для уменьшения пылеобразования можно использовать и ряд дополнительных методов. Так, закройте пол пленкой, повесьте на выходе влажную ткань, а на входе положите смоченный в воде половик. Ну и средства защиты никто не отменял.

Инструмент для штробления стен

Существует несколько основных способов создания штроб и соответствующий инструмент для этого. Все эти инструменты доступны для использования, поэтому сделать штробу в стене своими руками не составит труда. Рассмотрим наиболее распространенный способы штробления стен от самого примитивного в наиболее технологичным.

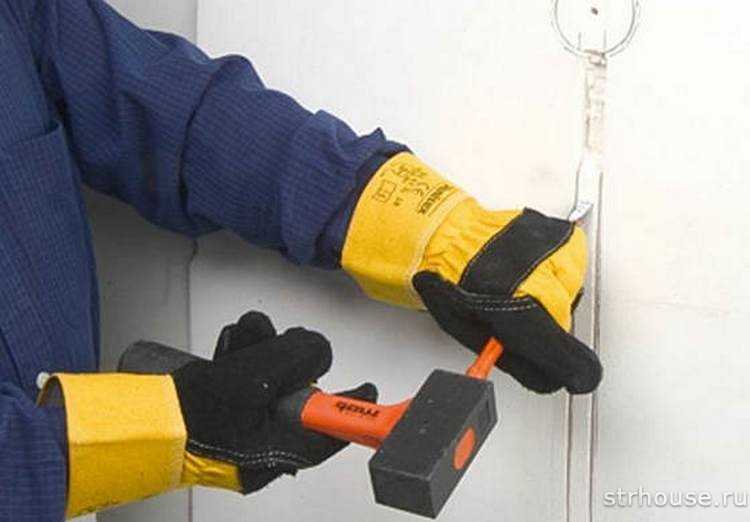

Штробление стен без пыли зубилом и молотком

Зубило и молоток это самые простые приспособления, которые есть в арсенале у каждого хозяина. Преимуществами такого способа штробления является простота и отсутствие мелкой пыли, так как материал стены будет отваливаться кусками.

Минусов у зубила гораздо больше. Используя этот способ, вы потратите очень много времени, сил, а штробы получатся неровными, требующими большого количества раствора за затирку. В тому же этот вариант работает только тогда, когда штробу необходимо сделать в штукатурном слое. Штробление кирпичной стены или, тем более, бетона одним молотком достаточно проблематично.

Штробление дрелью и зубилом

Создание канавок таким способом более производительное, чем в предыдущем варианте. Через каждые 1-2 см в стене сверлятся отверстия, которые затем выдалбливаются зубилом. Преимущество такого способа в том, что он позволяет делать штробы в кирпичной кладке, а не только в штукатурном слое.

Недостатки такие же, как и в предыдущем варианте – низкая производительность и неровность штроб.

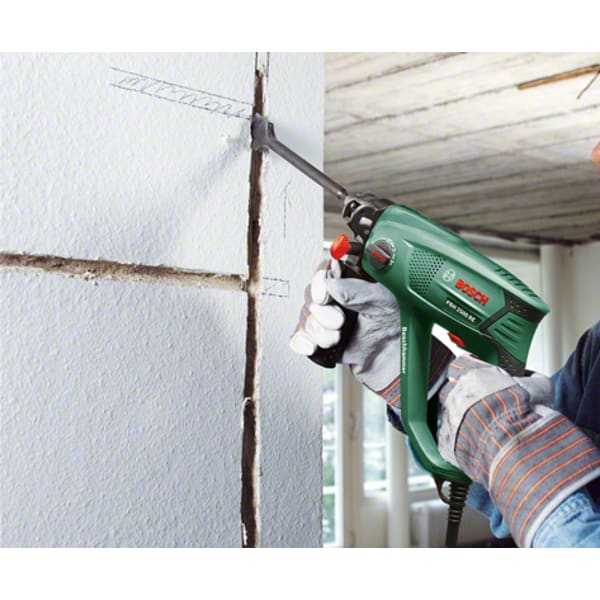

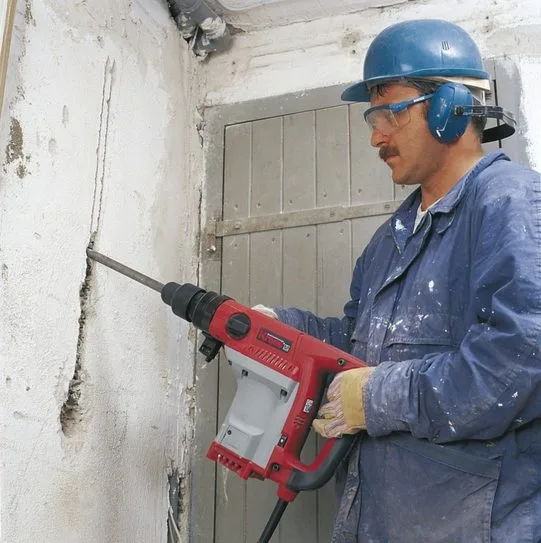

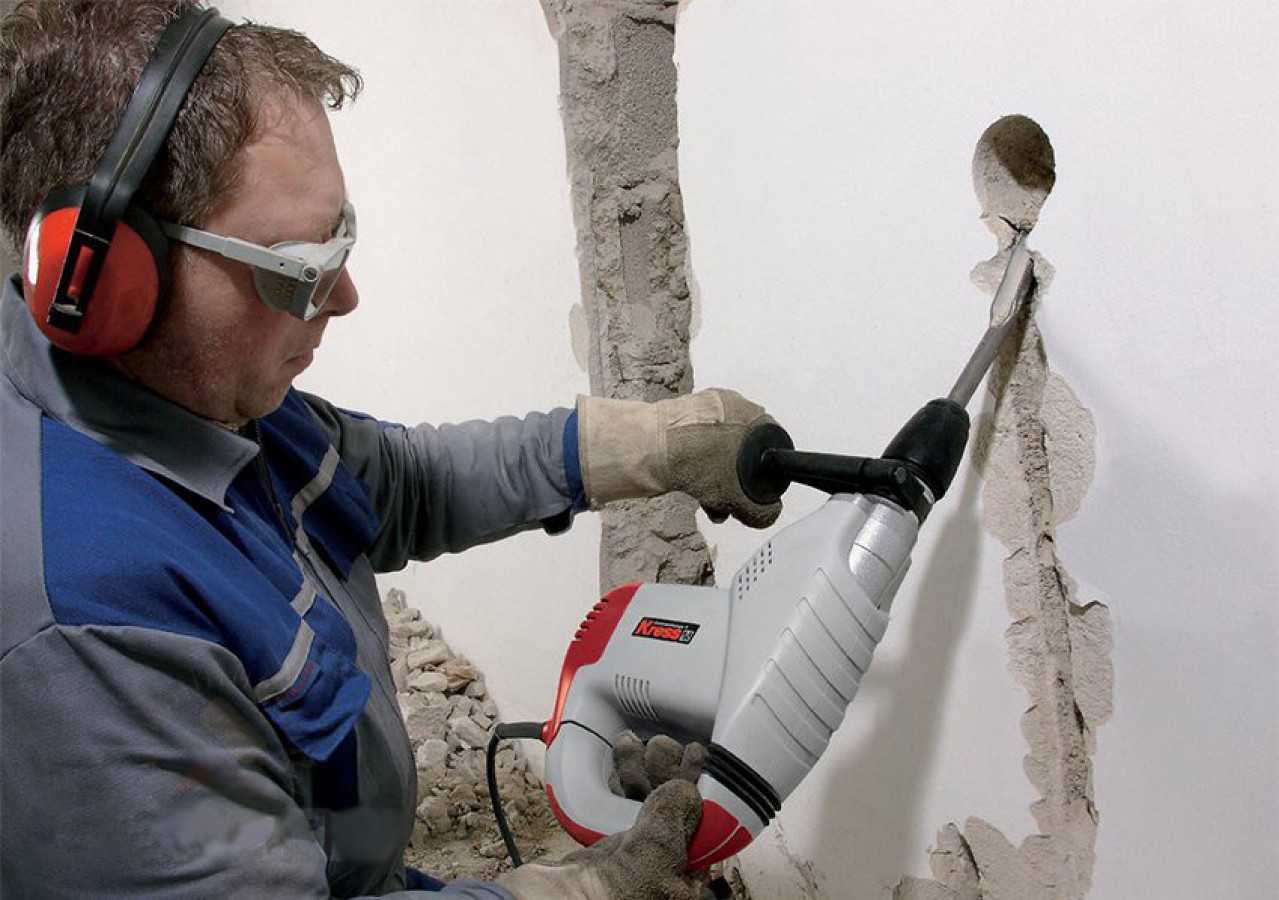

Штробление стен перфоратором

Перфоратор является самым распространенным инструментом для штробления бетонных стен и стен из кирпича. При работе с ним есть два подхода. Первый — сверление стены по разметке буром, как в предыдущем варианте, и последующая выборка канавки при помощи насадок на перфоратор (штробером или лопаткой). Второй способ предполагает выдалбливание штробы без предварительного сверления.

Перфоратором возможно производить долбление практически любой стены без большого количества пыли, однако штроба также будет недостаточно ровной. При штроблении не стоит ставить инструмент под 90 градусов к стене, так как возможно откалывание больших кусков стены. Результат работы перфоратором не будет отличаться аккуратностью, но при этом применение этого инструмента оправдано своей относительной чистотой и скоростью проведения работ.

Штробление стен болгаркой

Комфортная резка стен болгаркой возможно только при наличии алмазного круга, так как он позволит легко резать кирпич или бетон. Изначально следует сделать 2 параллельных пропила по всей длине разметки с расстоянием в необходимую ширину штробы, после чего зубилом или перфоратором выбрать материал между ними. В отличие от перфоратора или зубила, данный способ является производительным и обеспечивает получения канавки с ровными и аккуратными краями.

Большим минусом использования болгарки является большое количество мелкой пыли. Бороться с этим можно, использую специальные кожухи с отводными патрубками, которые, присоединяясь к пылесосу, отводят пыль от места реза. Один из таких кожухов показан на видео:

Подготовительные мероприятия

Поскольку штроборезы заводского изготовления имеют цену от 5,5 тыс. руб. (бюджетные модели, оборудование профессионального уровня обойдется в 50-60 тыс. руб.), то для домашнего ремонта применяют самодельные насадки на шлифовальную машинку.

Болгарка должна иметь мотор мощностью не менее 1500 Вт, поскольку установка двойного диска увеличивает нагрузку на привод.

Необходимые инструменты и материалы

Для изготовления приспособления потребуются:

1. Обрезки или кусок листа углеродистой стали толщиной от 1,5 до 3 мм, необходимый для щитка. Применять конструкции из пластика или фанеры не следует из-за низкой механической прочности и недостаточной устойчивости к воздействию потока нагретой пыли.
2. Стальная трубка, пригодная для подсоединения рукава пылесоса (напрямую или через переходник).
3. Инструмент для резки заготовок, сверления отверстий и зачистки сварных швов.
4. Сварочный инвертор и защитная маска.
5. Измерительный и чертежный инструменты.

Чертежи и схемы насадок для штрабления

На угловой шлифовальной машинке имеется штатный защитный экран, который используется как шаблон для разметки заготовок. Мастер может разработать эскизные чертежи насадки, ориентируясь на мощность электродвигателя, габариты болгарки и диаметр режущего инструмента.

При изготовлении приспособления следует учитывать увеличение массы штробореза. Тяжелое оборудование сложно удерживать в горизонтальном положении при резке протяженных борозд.

Аналоги профессионального инструмента

Если требуется просверлить всего несколько канавок, то мало кому захочется приобретать дорогой инструмент, и многие задаются вопросом: можно ли вместо штробореза применять болгарку? Да, это возможно, но возникают следующие проблемы.

• Если использовать отрезной диск по камню, то создание пропилов возможно, но количество пыли, возникающее при этом, будет мешать проведению работ, а также может засорить саму болгарку, что приведет к ее поломке.
• Даже если пыль не является большой помехой, то существует еще один существенный недостаток. Края и глубина штробы не будут одинаковыми на всей ее протяженности, а также не будет перпендикулярности пропилов относительно друг друга.
• Если длина крепежного вала позволяет, можно надеть два диска на болгарку, тогда штробление пойдет в один заход. Но это недопустимо, потому что является грубейшим нарушением техники безопасности. УШМ относится к опасным инструментам, и не стоит лишний раз рисковать здоровьем в попытке сэкономить. К тому же пыли от таких работ меньше не станет.

Тем не менее, из болгарки можно сделать полноценный штроборез. Есть много видео о том, как мастера рассказывают о своих модернизациях ушм, и при желании повторить данную процедуру.

Для этого нужно решить, как будет выполняться отвод пыли, и грамотное размещение двух отрезных дисков. Разобраться с тем, как будет ликвидироваться производимая в процессе работы пыль нужно в первую очередь. Конструкция из дисков также должна быть надежной и строго перпендикулярной, поскольку при малейшем перекосе на очень высоких оборотах инструмент может сломаться.

Установка дисков при помощи гаек болгарки

Одним из самых простых вариантов превращения болгарки в штроборез является крепление второго отрезного диска с использованием штатных гаек. В этом случае первый диск устанавливается как обычно, и фиксирующая его гайка является разделительной втулкой резаков. Гайка, удерживающая второй диск, должна накручиваться в перевернутом положении. При достаточном размере рабочего вала, расстояние между дисками можно регулировать, добавляя прокладочную шайбу или разделительную втулку, которую можно сделать самостоятельно. Это позволит делать штробы разной ширины под различные коммуникации.

Следует помнить о том, что любая угловая шлифовальная машина не подходит для работы с несколькими дисками. По причине параллельно соединенных отрезных кругов нагрузка на инструмент удваивается, поэтому во избежание выхода инструмента из строя обязательно делать частые перерывы в работе.

Данная часть модернизации проста в применении, но она не решает проблему пыли. Для этого необходимо перейти к следующей части конструкции.

Защитный кожух своими руками

В принципе, это и есть насадка на ушм для штробления. Она заменяет стандартную защиту болгарки, и закрывает всё, кроме части отрезного диска, погруженного в стену. Кожух обязательно оснащается пылесборником и системой отвода пыли, притом пылесос нужен строительный, поскольку бытовые приборы очень быстро засорятся отходами резки камня. Для возможности плавного погружения дисков в стену можно использовать возвратные пружины на подошве насадки.

Перед началом создания самодельной насадки нужно определиться со всеми размерами, составить грамотный чертеж, это поможет избежать многих проблем. Модель всей заготовки можно сделать из фанеры или картона.

Наиболее распространенным материалом при изготовлении самодельного кожуха является лист железа толщиной 0.2−0.4см. Все вырезанные части самодельного кожуха свариваются между собой. Узел, на котором закрепляется шлифовальная машина должен быть хорошо приварен сплошным швом и обеспечивать надежную фиксацию, поскольку срыв кожуха с болгарки приведет к заклиниванию дисков.

При работе с переделанной под штроборез болгаркой, необходимо соблюдать ту же технику безопасности. Угловая шлифовальная машина конструктивно не рассчитана на нагрузки штробореза и может быстро выйти из строя. Поэтому нужно следить, не перегревается ли болгарка, делать частые перерывы в работе.

Штроборез и болгарка для штробления – чем различаются?

При отсутствии штробореза для проделывания канавок подойдет любой инструмент аналогичных характеристик, например болгарка для штробления. Главным отличием между ними является наличие у штробореза двух отрезных кругов, инструмент имеет большую мощность, что позволяет успешно, а главное очень быстро и с минимальными усилиями обрабатывать большие поверхности из любых строительных материалов – от легких пористых до монолитных из бетона.

Несмотря на схожий принцип работы устройств, когда отрезные диски углубляются в стены на заданную глубину, между ними есть ряд существенных конструктивных отличий:

• Расположение режущей насадки штробореза строго перпендикулярно платформе.
• Наличие платформы (или подошвы) облегчает проведение работ. Опирая инструмент на прорезаемую поверхность, его плавно ведут в нужном направлении.
• Наличие регулировочного приспособления позволяет выставить необходимую глубину прорезаемой канавки.
• Для снижения уровня запыленности помещения и создания более комфортных условий инструмент обязательно оснащают пылеотсасывающим устройством.
• Наличие двух регулируемых абразивных кругов. Механизм регулировки позволяет настроить нужное расстояние между каналами с учетом размеров скрытой проводки.
• Редукторы, подшипники имеют лучшее исполнение.

Штроборез это профессиональный специализированный инструмент, поэтому он не лишен некоторых недостатков:

• Высокая стоимость. Покупка любого качественного электроинструмента обойдется в кругленькую сумму, поэтому она выгодна в случаях постоянной работы и не оправдана при разовом применении.
• Узкая направленность выполняемых работ. Инструмент с двумя отрезными кругами мало подходит для резания плитки, металла.

Если необходимо проштробить всего пару метров канавок, то перед приобретением дорогостоящего оборудования многие задумываются о возможных альтернативных методах работы или как использовать имеющиеся в наличии инструменты. Например, ту же болгарку.

При помощи отрезного диска по камню, установленного на болгарке, возможно сделать пропилы, но препятствием является образование большого количества пыли, затрудняющей проведение работ. Проникнув внутрь шлифмашинки, она способна забить собой обмотки, статоры, редуктор, что может привести к перегреву и неисправности щеток, якоря, ротора.

Есть еще один заметный недостаток. Добиться одинаковой глубины штробы, ровного края, строго перпендикулярного расположения пропилов на всей протяженности относительно друг друга практически невозможно. Поэтому если длина крепежного вала позволяет, то крепят дополнительный диск и все работы выполняют за один заход, но это требует переделки УШМ.

Несмотря на перечисленные сложности, сделать из болгарки полноценный штроборез можно. Для этого придется осуществить ее модернизацию – продумать отвод пыли, грамотно расположить два отрезных круга, добиться надежной фиксации шпинделя. Расположение резаков должно быть строго перпендикулярным, крепление надежным, поскольку на очень высоких скоростях вращения малейший перекос может привести к биению, вызвать поломку инструмента, а его ремонт потребует дополнительных материальных и временных затрат.

Инструмент для штробления газобетона

Газобетонные блоки благодаря своей ячеистой структуре технологичны в монтаже. Например, отрезать часть блока нужного размера или выполнить скос можно с помощью ножовки по дереву, а отверстие нужного размера — с помощью сверла или коронки. Выполнение штробы в блоке или стене является аналогичной операцией, для которой применяется свой инструмент. Подбор необходимого инструмента для штробления стен зависит в основном от объема планируемых работ.

Профессионалы предпочитают пользоваться электрическими штроборезами, имеющими полный набор функций для любого вида работ. Некоторые работы можно выполнить с помощью имеющихся в хозяйстве перфоратора, болгарки или дрели. В качестве инструмента в этом случае используются их стандартные насадки — алмазный круг, ударное зубило, фреза. Также для ручной работы с газобетоном давно опробованы простые по конструкции, эффективные в работе, недорогие и доступные в приобретении штроборезы.

Имея под рукой необходимый инструмент и материалы, в домашних условиях можно изготовить как ручное приспособление для работы, так и электрический штроборез на основе болгарки.

Изготовление ручного штробореза

Рабочей частью ручного штробореза является скребок, для изготовления которого можно использовать водопроводную трубу или полосу.

Диаметр трубы должен соответствовать ширине паза. От нее отрезается кусок длиной 100-120 мм, один край которого обрезается под углом 45°. Полученный скребок приваривается к рукоятке под углом 30-40°, чтобы обеспечить оптимальный угол при протяжке инструмента.

Ручной штроборез.

В качестве полосы можно использовать монтажную перфорированную полосу, пилу от коронки по дереву или кусок гибкой механической пилы. Выбранный материал нужно согнуть в форме треугольного скребка с закругленными углами, с помощью сварки закрепить между собой свободные концы и приварить под нужным углом к рукоятке.

Для рукоятки используется водопроводная труба, стальная арматура или полоса. Лучше изготовить по образцу заводского штроборез с 2 рукоятками — для прижима и для протягивания. Форма ручек может быть самой разной, расстояние от скребка до прижимной ручки составляет примерно 200 мм, расстояние между прижимной и протяжной ручками — примерно 300 мм.

Изготовление электрического штробореза

Производительность штробления, сравнимую с использованием фирменных штроборезов, проще всего получить доработкой болгарки. Ее мощности хватит для резки газобетона 2 алмазными кругами, установленными с нужным зазором. Производители еще не предложили такую востребованную строителями форму инструмента, так что разрабатывать способ крепления в этом случае приходится индивидуально под имеющуюся болгарку.

Доработка конструкции заключается в изготовлении дополнительных деталей для установки и крепления двух дисков. При небольшой ширине паза под прокладку электропроводки нужна будет дополнительная прижимная гайка с буртиком для установки второго диска. Ею закрепляют первый диск, а второй зажимают штатной гайкой. Для широкого паза придется изготовить дистанционную шайбу и новую прижимную гайку для обеспечения ее закручивания минимум на 5-6 витков резьбы.

Следующий шаг доработки относится к обеспечению нормальных условий работы. Резка газобетона электрическим инструментом связана с образованием большого количества строительной пыли, для чего профессиональные штроборезы оборудованы защитным кожухом со специальным патрубком для пылеотсоса. В какой-то мере это устройство может заменить пылесос, но при его отсутствии лучше доработать и защитный кожух болгарки.

Нижняя сторона кожуха в месте выхода дисков обрезается по плоскости, по периметру которой приваривается фланец шириной 10-15 мм из полосы толщиной 4-5 мм. Фланец служит в качестве опоры при протяжке штробореза по поверхности, а высота выступания дисков должна обеспечить требуемую глубину канавки. Для регулировки глубины реза на фланец можно устанавливать дополнительные пластины.

Патрубок для пылеотсоса можно выточить или сделать из куска водопроводной трубы, а устанавливать необходимо в передней по ходу протягивания части кожуха. Для удобства в работе необходимо переустановить и ручку крепления болгарки на корпус кожуха. Для этого в удобном месте к нему приваривается гайка нужного размера.

Можно ли штробить несущие поверхности

Формирование канала уменьшает толщину и прочность стены, поэтому необходимо согласовывать процедуру со строительным департаментом. Нужно доказать, что при штроблении не будет затронут арматурный каркас. Жителям панельных домов в выдаче разрешения часто отказывают. Согласовать штробление в кирпичном доме проще.

Другими способами решения проблемы являются:

1. Штробление слоя штукатурки без углубления в панель. Арматура залегает на глубине 1,5-2 см, поэтому риск повреждения каркаса при использовании этого метода минимален.
2. Сокрытие проводки под гипсокартонной конструкцией.
3. Укладка кабелей в специальных плинтусах.

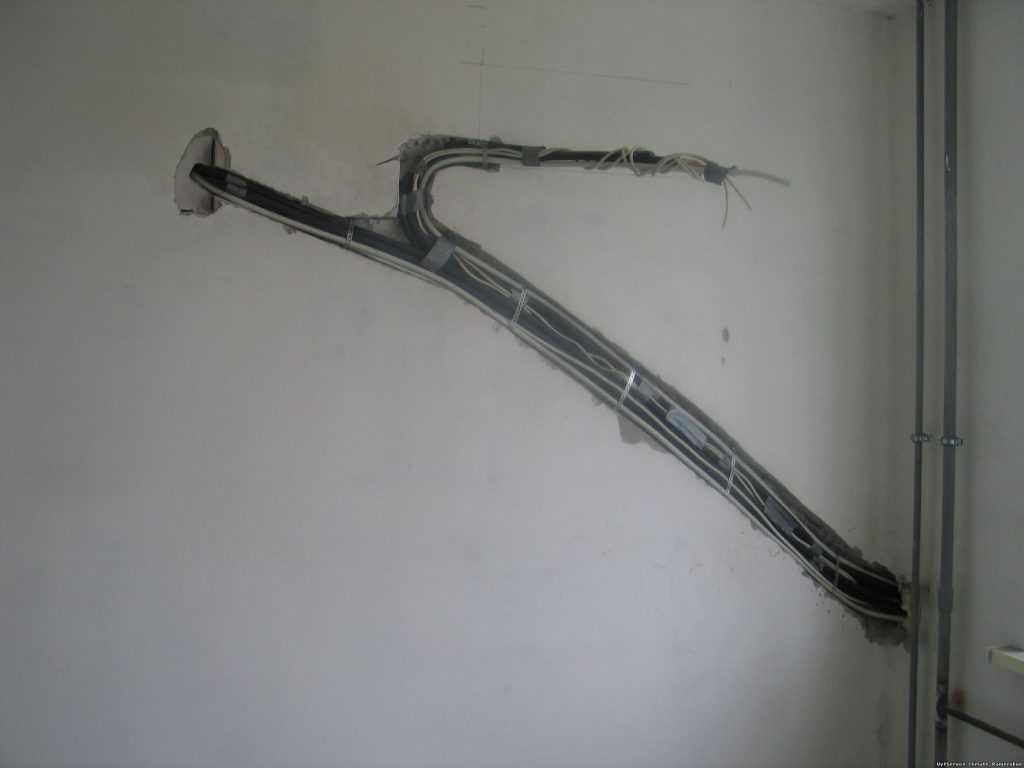

Правила разметки скрытых магистралей

В среде электриков существует правило: избегать коротких маршрутов при прокладке электропроводки и располагать ее строго по вертикали или горизонтали под прямыми углами. Это не позволит случайно повредить кабель во время выполнения ремонта, высверливания отверстий в стене для крепления картин, бра, полочек или подставок под цветы.

Вертикальное штробление выполняют на удалении более 10 см от границ дверей, окон, углов. Горизонтальные трассы под кабель на верху стены размещают с отступом на 15÷40 см от потолочной плиты.

Высоту розеток и выключателей выбирают по местным условиям с соблюдением удобства пользования ими и обеспечения электрической безопасности. А схему их подключения к проводке квартиры продумывают до начала штробления стен.

Спланировать магистрали штроб под кабель можно составлением простого рабочего эскиза квартиры на обычном листе бумаги, как поступали наши предшественники. Однако сейчас существует много доступных компьютерных сервисов, облегчающих этот процесс.

Программа «Электрик 7.8» позволяет легко рассчитать необходимые составляющие электропроводки. А точно отобразить их в масштабе на плане комнаты можно за счет приложения Microsoft Office — графического редактора Visio.

В любом случае до начала штробления стен все следует хорошо продумать, рассчитать и сохранить в памяти компьютера или на бумаге. Эти сведения пригодятся в будущем.

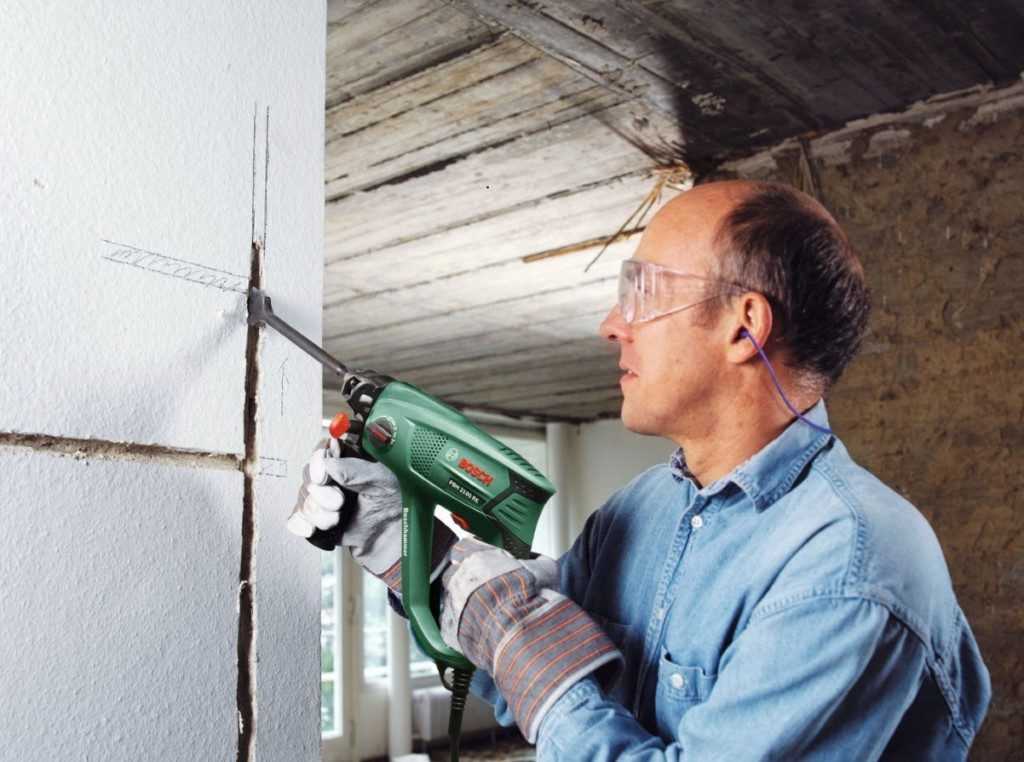

Электродрель

Многие путают электродрель с перфоратором, считая эти инструменты идентичными. На самом деле, несмотря на схожий внешний вид и принцип работы, у них все же разное решение ударной силы. Данный инструмент способен облегчить работу, но для этого стоит учитывать несколько нюансов.

Первый нюанс — это точечное штробление. На размеченной линии электродрелью сверлятся отверстия на расстоянии 1-1,5 см. Для  широкого канала необходимо сверлить отверстия в шахматном порядке.

Второй нюанс заключается в работе с бетоном и кирпичом. В этом случае спешить не стоит, работать дрелью следует на малых оборотах и периодически остужать сверло в холодной воде.

Когда все «точечная трасса» будет проработана, на помощь приходит стамеска и молоток. Несколько примитивных движений и стена поддастся напору. Весь процесс не быстрый, но зато эффектный и экономный.
