Котел из чугунной батареи: пошаговая инструкция

Принцип действия

Принцип действия

С принципом работы дровяного камина для отопления дома довольно просто разобраться.

Сухая древесина при горении выделяет много тепла, от которого нагревается кирпич (камень).

Он же, в свою очередь, обладая способностью долго оставаться горячим, делится теплом постепенно, в течение длительного времени, снабжая им помещение.

Выглядят устройства по-разному, но незаменимые детали, дымоход и топливник, имеются в любой модели. Как добиться от печи большей эффективности?

Хороший рабочий камин, с высоким КПД, должен быть:

• не слишком глубоким и достаточно широким;
• для увеличения коэффициента полезности в конструкцию добавляют специальные тепловые щиты. Их роль выполняют массивные детали, выделяющие при нагревании большое количество тепла:
• кладку каминной печи для дома специально делают с выступами и неровностями, которые увеличивают площадь нагреваемой поверхности, а соответственно и теплоотдачу.

Как ни хорош камин в загородном доме, сложенный собственными руками, это только дополнительное отопление – без центральной системы в нашем климате не всем просто обойтись.

Разновидности буржуйки

Существует множество вариаций печной конструкции типа буржуйка. Поэтому не составит особого труда выбрать именно ту модель, которая идеально подойдет к определенному помещению: будет иметь набор соответствующих технических параметров, а также удовлетворять своим внешним видом. Для изготовления буржуйки берется любой подручный материал, будь то металлический бак или труба среднего диаметра, бочка, старый газовый баллон, листы железа, толщина которых не меньше 3 мм. Главное – чтобы материал был прочный, с надежными стенками.

Что касается отопления гаража, то подходит любой вариант буржуйки, в жилом же помещении – некоторые модели будут неуместны.

Предлагаем вам рассмотреть несколько видов печки-буржуйки, их особенности, способы самостоятельного изготовления. Так, вы сможете сделать правильный выбор в пользу понравившейся модели.

Определение основных размеров

Соотношение размеров камина и помещения

Выполните необходимые предварительные расчеты. Определите объем помещения, отведенного для строительства камина. Отверстие топки должно составлять 1/50 рассчитанного вами объема комнаты.

Высота портала должна в 2 раза превышать глубину топливника.

Приведенные размеры и соотношения очень важны. Если глубина топки будет больше допустимого значения, камин существенно потеряет в теплоотдаче. При меньшем же размере топливника произойдет задымление.

Размеры дымовых отверстий подбирайте с учетом габаритов топочной площади. Площадь сечения дымохода должна быть в 10-15 раз меньше, чем площадь топки.

Оптимальным диаметром круглых дымоходов является показатель в 100-150 мм. По длине дымоотводящая труба может достигать 500 см и более.

Шаг 2 – заливаем фундамент

Периметр фундамента печи равен 1,5 на 1 метр. Заливаем его с помощью бетона выполненного для фундаментных работ по пропорции 1:3:1 (одна часть цемента, три части гравия, одна песка). Армируем кладочной сеткой и обязательно вкапываем сваи, выполненные из асбестовой трубы длинной 1 м.

Общее количество свай для такой печи должно быть не менее пяти. В каждую сваю укладываем арматурный пруток и затем все заливаем бетоном. Фундамент должен быть ниже уровня пола минимум на три ряда кладки.

В качестве смеси для кладки камина используем печную смесь, фасованную по 25 кг и которую можно приобрести в любом магазине стройматериалов.

Видео пример камина своими руками

Практику очень сложно заменить теорией, поэтому мы предоставляем вам данное видео камина своими руками в качестве наглядного примера. Просмотрев его, вы сможете полностью ознакомиться с рабочим процессом.

Первым делом нужно подумать о фундаменте. Для него нужна яма, по размеру превышающая фундамент на 10-15 см, и глубиной около 50 см. Сам фундамент можно выложить из кирпича или блоков пенобетона. Перед кладкой нужно сделать надёжное основание из бетона, дополнительно выполнив перевязку арматурой. По окончании работы конструкции нужно выстояться около недели. Дальнейшая работа выполняется в соответствии с выбранными размерами и чертежами камина своими руками.

камин своими руками чертеж камина схема камина

Для первого ряда используется раствор с небольшой примесью цемента, при этом кирпич ложится на ребро. За счёт этого достигается большая устойчивость. В дальнейшем используется только глиняный раствор. Он обладает хорошей огнеупорностью, и под действием высокой температуры станет только крепче.

Напоследок пару секретов. Перед кладкой кирпич нужно замочить в воде, так он не будет вытягивать влагу с раствора. За один рабочий день не стоит класть более трёх рядов. Надеемся, что наша информация поможет вам построить желанный камин. и уже скоро в ваше доме затрещат поленья.

Интересное на сайте

Оценивая благоприятное воздействие на организм водных процедур с парением в сауне, многие хозяева загораются идеей строительства своей баньки. Некоторые мужчины берут за основу свою баню, …далее. »

Сверление — одна из непременных технологических операций в производственно-строительной сфере, при восстановлении техники и ремонте помещений. Современные сверла устанавливаются в станочное оборудование, переносной электро- или …далее. »

Если сравнивать с прочими материалами для кровли, металлочерепицу можно назвать явным фаворитом. Она является прочной, быстро и просто настилается, а цветовая палитра у разных производителей …далее. »

Отопление частных домов посредством двух различных систем вошло в норму. Чаще всего на первом этаже производится монтаж набравшей большую популярность за последнее десятилетие системы теплого …далее. »

Грамотно подойти к выбору данного напольного покрытия простому обывателю на порядок сложнее, чем могло показаться. Чтобы учесть множество существующих нюансов покупатель должен быть осведомлен о …далее. »




Как вам статья?

Мне нравитсяНе нравится

Выбор тэна

Какой тэн покупать? Естественно, он должен быть со съемным термостатом.

Есть специальные тены для батарей со встроенным терморегулятором. У них вся электрическая часть уже запрятана в изолированных кожух, а сверху выведено электронное табло или механическая крутилка.

Материал — нержавейка в чугунную батарею, медь — в алюминиевую. У меди больше ресурс работы в нержавеющих емкостях.

Страна производитель – Италия. Фирма Термоватт (Thermowatt) неплохо зарекомендовала себя на этом рынке (не реклама).

Ошибка №2
На китайских тэнах УЗО зачастую выбивает сразу, как только тэн привезли из магазина и окунули его в воду.

Поэтому с ними нужно быть осторожнее. Также при покупке не перепутайте форму тэна.

Ошибка №3
Трубки у него должны идти одна возле другой, а не расширяться в форме петли или подковы.

Последние идут в основном для заводских масляных батарей или бойлеров, а не радиаторов с водой. Они просто не пролезут в ниппель между секциями.

А сплющивать или сдавливать их нельзя. Иначе придется на вход добавлять трубу на 32мм и помещать тэн в нее.

Еще проверяйте расстояние между трубкой термодатчика и нагревательными трубками.

Ошибка №4
Между ними должно быть минимум 1,5мм и они не должны соприкасаться.

Рекомендуемое расстояние между самими нагревательными трубками – 3мм.

Виды печей-каминов с дымоходом: чертеж и схема

Распространены несколько основных планов печей-каминов, которые располагаются в помещении, например, в частном доме.

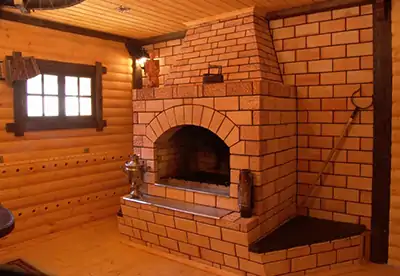

Фото 1. Отопительная печь-камин из красного кирпича установлена в просторном помещении деревянного дома.

В качестве первого варианта рассматривается печка с большой лежанкой, которая представляет собой довольно крупную постройку, не подходящую для небольших домов.

Однако такая конструкция имеет ряд своих преимуществ:

Может выполнить функцию обогрева помещения. Если система дымовых каналов в такой печи сделана с учетом необходимости обогрева нескольких комнат, то от дымохода могут отапливаться также и помещения, которые расположены вдоль самого дымоотвода.

Фото 2. Чертеж простой отопительной кирпичной печи-камина с порядовкой и указанием размеров в миллиметрах.

• В случае строительства конструкции с камерами для приготовления пищи, печка может заменить кухонную плиту или, в случае возникновения проблем с газоснабжением, выступать основным средством для приготовления различных блюд.
• При необходимости, лежанка, возведенная в качестве пристройки к печи, может быть использована как дополнительное спальное место с обогревом.
• Создание двух топок в такой конструкции позволяет отапливать только ту часть, которая необходима в конкретный момент времени, а использование обеих топок увеличивает теплоотдачу постройки.

Схема подобного сооружения выглядит следующим образом:

два поддувала с дверками, расположенными под топками – одно под камином, другое – под печью;

Фото 3. Схема многофункциональной кирпичной печки-камина с варочной поверхностью и второй топкой. Слева показано расположение дымовых каналов.

• дымовые каналы для каждой топки, которые, при желании, могут быть объединены в один дымоход;
• топка печи и собственно каминная часть, которые, при необходимости, могут быть выведены на противоположные стороны конструкции и, таким образом, будут располагаться в разных частях дома;
• дымоход, который может идти через несколько помещений.

Важно! Большие габариты конструкции возникают из-за создания полноценной лежанки

Пристенная отопительная печка из кирпича

Этот вариант печки представляет собой довольно компактную конструкцию, предназначенную для отопления, а также для создания уюта. Она занимает гораздо меньше места в помещении, но для приготовления пищи ее использовать проблематично.

Ключевая особенность такого устройства – и камин, и собственно печка.

Они объединяются в конструкцию, которая может, при необходимости, топиться и играть роль обогревающего приспособления сразу на два помещения, к смежным стенам которых оно присоединено.

Чертеж такой конструкции выглядит следующим образом:

• поддувало под печной топкой с системой дымовых каналов для отведения лишних газообразных продуктов горения;
• топка с колосниковой решеткой и зольником;
• топка камина с порталом и системой дымовых каналов для отведения дыма в дымоотвод;
• дымопровод в виде единой трубы.

Справка! Варочная поверхность в такой конструкции отсутствует, что не позволяет готовить на ней. Печные каналы от каждой топки лучше объединить в один дымоход, что никак не ухудшит тягу, но позволит сэкономить на материале.

Вариацией подобной конструкции может служить печка-камин, у которой в основании лежит квадрат. Прибором зонируют помещения, если перед ним ставится такая дизайнерская задача.

Чем отличается многофункциональная печь для отопления

Этот вид отопительной конструкции представляет собой сложную конструкцию, которая отвечает сразу нескольким задачам:

• обогрев помещения (может использоваться как в качестве самостоятельного отопительного прибора, так и в комплексе с имеющимися газовыми агрегатами);
• приготовление еды, при условии монтажа соответствующих приспособлений в такую конструкцию;
• декоративная задача при использовании камина.

По своим габаритам конструкция отличается тем, что может быть как очень большой (например, в случае, когда к ней пристраивается лежанка), так и относительно компактной (если используется ограниченное количество приспособлений для приготовления еды).

Ее схема выглядит следующим образом:

• поддувала для печной и каминной топки;
• под камином можно расположить нишу для просушки дров;
• система дымовых каналов от каждого приспособления для приготовления пищи (если они топятся самостоятельно);
• дымоотвод (может быть один на все топящиеся части печи, иногда конструируют самостоятельный элемент для каждой части).

Внимание! При расположении такой конструкции в доме лучше всего разместить ее каминной частью в гостиную или спальню, а топкой печи и приспособлениями для приготовления пищи – в сторону кухни

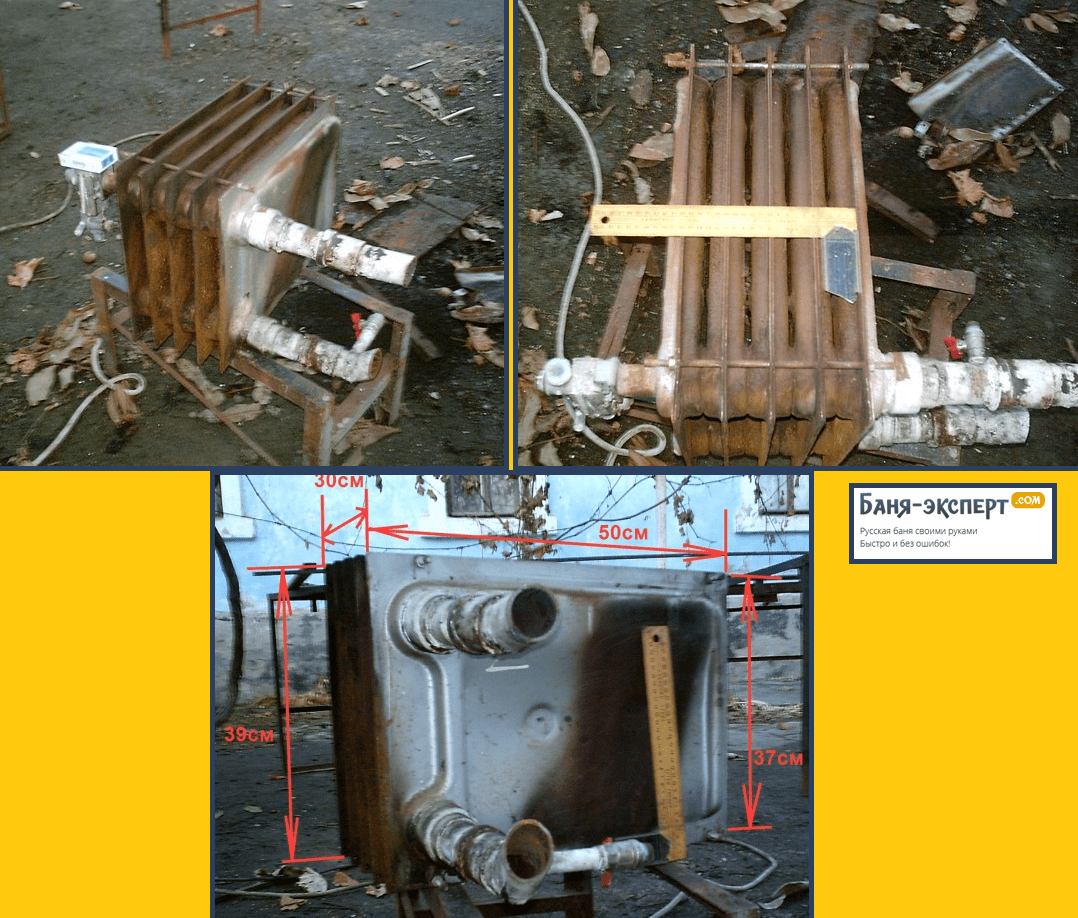

Эл. котел из чугунной батареи. Как сделать самодельный электрокотел в чугунной батарее.

Бывают ситуации, когда необходимо срочно организовать отопление для временного жилья, строительного вагончика, подвального помещения.

В этом материале на примере расскажем, как буквально из подручных материалов и старых чугунных радиаторов организовать электрическое отопление.

В нашем случае необходимо было срочно организовать систему отопления полуподвального помещения. Это помещение когда-то отапливалось централизовано, и старые чугунные радиаторы оставались на стенах, что немного упростило задачу.

Все, что необходимо было сделать — изготовить электрокотел.

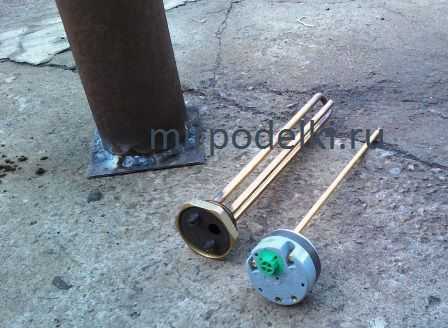

Для самодельного электрокотла понадобится отрезок трубы диаметром 100-150 мм. длинной 500-700 мм. и электрический тен с автоматикой, используемый в электрических бойлерах для нагрева воды. Автоматика позволяет регулировать температуру теплоносителя от 0 до 90 градусов, а в случае чего и экстренно отключить.

Мощность тэна 1500 вт., что вполне достаточно для отопления помещения порядка 15-20 квадратных метров площади, то есть можно подключить 20 ребер чугунных батарей.

Изготовление электрокотла своими руками.

При изготовлении электрокотла без сварочных работ не обойтись. Отрезок стальной трубы сваркой глушим с двух сторон отрезками металла, проделываем отверстия для «подачи» и «обратки». Ввариваем отрезки труб диаметром 25 мм. с резьбой для последующего присоединения к радиаторам отопления. Для установки тена ввариваем стальную муфту диаметром 57 мм. Прорезаем отверстие.

Осталось проверить наш электрокотел на герметичность, и затем можно подключать его к системе отопления.

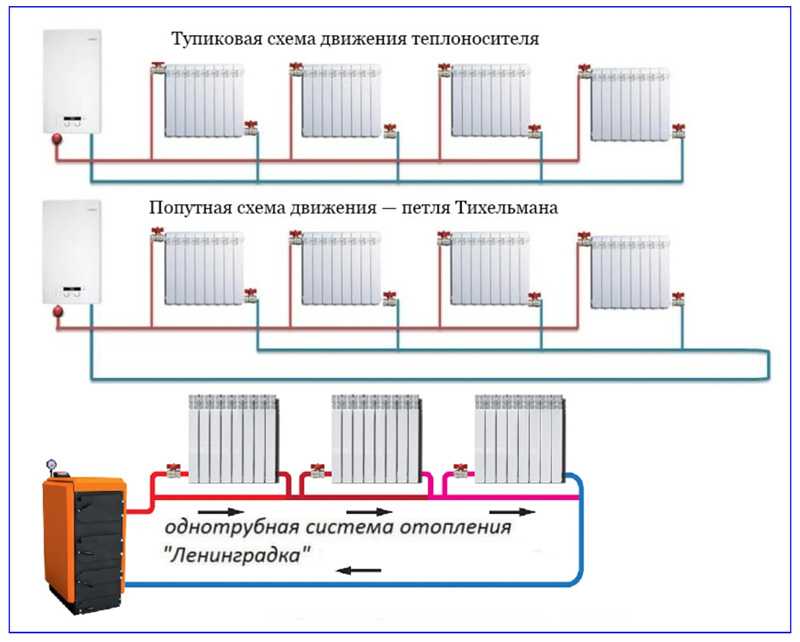

Электрокотел подключили к радиаторам с помощью пластиковых труб, предназначенных для систем отопления методом пайки. «Подача» — в верх радиатора, «обратка» — вниз.

Расширительный бачок открытого типа закрепили на самой верхней точке радиатора.

Внимание! Соблюдайте электробезопасность! Для исключения поражения электрическим током, перед подключением корпус самодельного электрокотла необходимо заземлить, либо тен подключить через дифференциальный автомат или УЗО. В идеале нужно использовать оба способа

Показанная для примера на фотографиях наша система отопления выглядит, прямо скажем, не очень эстетично. Нам красота была и не нужна, так как система временная. Ну а принцип организации системы электрического отопления из чугунных радиаторов от этого не изменяется.

Источник

Идея №3 — Экономичный инфракрасный обогреватель

Вот мы и переходим к более мощным электрообогревателям, которые можно запросто сделать самостоятельно в домашних условиях. Для изготовления инфракрасного обогревателя нам понадобятся следующие материалы:

• 2 листа пластика, площадь каждого 1 м 2 ;
• графитовый порошок, измельченный до фракции муки;
• эпоксидный клей;
• две медных клеммы;
• шнур с вилкой для подключения к сети 220 Вольт.

Итак, сделать комнатный инфракрасный обогреватель своими руками можно по следующей инструкции:

Кстати, для того, чтобы конструкция была более прочной, рекомендуется поместить инфракрасный обогреватель в деревянную рамку, которую также можно сделать своими руками. Не забудьте перед подключением проверить сопротивление прибора и рассчитать мощность, иначе пластик может начать дымить и даже загореться! Поэтому во время испытаний внимательно следите за нагревом.

Что лучше использовать для прочистки дымохода?

Периодически нужно делать профилактику дымохода. Из него удаляется сажа и отложения смолы. Для этого существуют вот какие причины:

1. Внутренний просвет зарастает, из-за чего ухудшается тяга и, соответственно, уменьшается теплоотдача.
2. Если в дымоходе недостаточная тяга, то может возникать эффект обратной тяги. Вместо выхода на улицу дым будет возвращаться в помещение, а это причина отравления угарным газом.
3. Достигнув критического уровня, сажа загорается. По сути, внутри дымоходной трубы происходит микровзрыв. Во время горения выделяется много тепла и происходит нагревание до 1200 °С. Тогда дымоход требует капитального ремонта.

Чтобы осуществить профилактику состояния дымохода в числе прочего при небольших отложениях жгут осиновые или ольховые дрова. Печь нужно хорошенько протопить. Помимо дров используют и брикеты, имеющие специальный химический состав. Однако при условии, что внутри дымохода наблюдаются большие отложения сажи, выжигание смолы не поможет. Тогда механическая очистка труб неизбежна.

Заливка фундамента

Для заливки фундаментного основания под камин — печь понадобятся такие материалы и инструменты:

Пропорции для марки цемента м400

Первое что нужно сделать, это опалубку из обрезной доски. Она должна быть надежно установлена и иметь высоту 8–10 см. Армирующий прут укладывается с 19 сантиметровым шагом, после этого укладываются перпендикулярные ряды прутьев. Стыки прутьев необходимо прихватить сваркой.

Раствор необходимо заливать в два этапа. Первый предполагает слой бетона в 4 см, затем необходимо уложить обрешетку, после этого заливают последний слой, высота которого должна быть около 6 см.

Для того чтобы залитый фундамент в готовом виде не содержал пустот, раствор немного перепахивают свободным прутом.

После этого, фундамент необходимо оставить в покое. Срок его высыхания может варьироваться от 15 до 18 дней, в зависимости от условий нахождения.

Технология кладочных работ при возведении кирпичного камина

Будем считать, что фундамент камина уже построен, залит прочным бетоном и выдержит вес сооружения.

• Поверхность бетона следует гидроизолировать недорогой обмазочной цементно-полимерной смесью (например, CeresitCR 65), промазав её два раза кистью либо шпателем.
• Если камин примыкает к стене из сгораемого материала, необходимо установить противопожарную защиту.

Недорогой и эффективный вариант противопожарной разделки камина и деревянной стены — плита из базальтовой ваты (толщина не менее 5 см), покрытая со стороны камина отражающей фольгой

Приготовление глиняно-песчаного раствора. При самостоятельном изготовлении глину следует замочить заранее. В готовую смесь воду добавляют перед началом работ в соответствии с инструкцией. Кирпич следует замочить — опустить его в корыто с водой на несколько минут. Если этого не сделать, кладочный раствор может слишком быстро высыхать и не набирать необходимой прочности

К тому же влажный кирпич при необходимости можно сместить, что важно, когда камин выкладывает не очень опытный мастер. Выкладывают первый ряд, он должен быть максимально ровным, горизонтальность уровня следует тщательно контролировать

Если немного «промахнулись» с фундаментом, первый ряд можно выложить на цементно-песчаном растворе, так легче исправить огрехи основания. Далее кладка каминаведётся в точном соответствии с порядовыми планами. Рекомендуем каждый последующий ряд сначала выкладывать насухо, только после этого на раствор. Если камин велик, натягивают шнур, при небольших размерах сооружения достаточно контроля уровнем и угольником.

Если в ряду есть больше одного кирпича, который следует расколоть или распилить, рекомендуем при сухой выкладке пронумеровать все элементы, как цельные, так и подогнанные по размеру. Нумерацию стоит продублировать и на порядовом плане

Вертикальные швы кирпичей не должны располагаться один над другим, необходимость перевязки должна быть учтена ещё при составлении чертежей.

Кладку начинают с угловых элементов, строго контролируя соблюдение горизонтального уровня между ними

Излишки раствора удаляют мастерком, швы расшивают, загрязнённые кирпичи протирают мокрой тряпицей.

Форма расшивки определяет профиль шва, вогнутый, выпуклый или прямоугольный

Ещё один способ сделать аккуратный шов — класть кирпичи по направляющим

Присмотритесь к фотографии: с наружной стороны в шов вложен металлический профиль квадратного сечения, спустя несколько минут его вынимают.

Не стоит за одну смену класть более 8-10 рядов по высоте.

Этапы возведения камина

Обратите внимание на то, как собирается арочная перемычка над топкой — по предварительно установленному деревянному шаблону

Что потребуется для работы

Чтобы сделать камин для дома используют два типа кирпича: полнотелый и огнеупорный. Последним выкладывают изнутри, потому что он способен выдерживать высокую температуру. Помимо этого, такой тип кирпича способен долгое время хранить тепло, и прогревается медленно. Для раствора употребляют смесь, которая продается в специальных магазинах или ее делают самостоятельно с помощью глины и песка. По консистенции она должна быть как густая сметана.

Если дровяной камин для дачи строят из закрытой топкой, то понадобятся двери из металла и огнеупорным стеклом. Еще необходимо купить заслонку, продувную дверь и прочистную. Для дымохода понадобится стальная труба.

Из инструментов запасаются лопаткой, уровнем строительным, шлифовальной машинкой, рулеткой, емкостью, где замешивают раствор, мастерком, арматурой.

На заметку!Новичкам при теске и колке кирпича лучше применить болгарку с кругом по резьбе бетона. Тогда будет меньше брака и перевода материала.

Как только все для работы собрали, начинают монтаж дровяного камина для дачи своими руками.

Шаг 7 – делаем трубу

Проходим потолок. Ширина дымохода в этой части 500 кв.см. (кирпич с четвертью). По наружным стенкам кладки фиксируем базальтовую вату.

Обратите внимание, что края утеплителя и одновременно защитного кожуха уложены в замок виде паза. В одном листе выбрана четверть, в которую погружается часть второго листа.. Все кирпичи по наружной грани проклеиваем строительным скотчем, что бы потом не возится с чистовой отделкой поверхности печи

И приступаем к кладке

Все кирпичи по наружной грани проклеиваем строительным скотчем, что бы потом не возится с чистовой отделкой поверхности печи. И приступаем к кладке.

После того как вывели пять рядов кладки – остановитесь. Сейчас будем делать одну маленькую хитрость.

Вертикально вверх устанавливаем по отвесу четыре нитки. Это будут наши направляющие, как по вертикальности, так и по ширине кладки трубы печи.

Выкладываем трубу до ската крыши на расстояние 50 см. В верхней части необходимо установить лючок для доступа к внутренней части дымохода, чтобы можно было чистить его. Делаем прорез в настиле и обрешетке крыши, при этом фиксируем элементы кровли, чтобы она не потеряла изначальную жесткость, и затем выкладываем трубу до ската крыши. Точно так же обкладываем трубу базальтовой ватой на стыке деревянных конструкций и только затем приступаем к чистовой отделке поверхности трубы.

Чистовую отделку проводим в два этапа. Первый удаление строительного скотча и очистка жесткой щеткой поверхности кирпича и швов от излишек раствора, налипших капель и других дефектов. А затем с помощью губки и пенного раствора протираем всю поверхность печи. Это нужно, чтобы удалить клей от скотча и вернуть блеск кирпичу.

Где установить печку, техника безопасности

Если вы планируете установить печку-камин у стены, сделанной из дерева, то её необходимо защитить от воздействия высоких температур, которые будут исходить от печки. Используйте для этого жаростойкую подкладку. В качестве неё можно использовать асбестовую плиту, кирпичную кладку, лист из металла, керамическую плитку и так далее.

Печью можно разделить одну большую комнату, на две более маленькие, каждую из которых можно оформить по-своему. Каминную часть конструкции обычно поворачивают к залу или спальне, а вот месторасположение варочной плиты повёрнуто к кухонной зоне. Если зонирование помещение происходит не только при помощи печки-камина, а ещё и стеной, то не забудьте изолировать стену от печи с помощью жаростойкого материала. Дымоходную трубу конструкции также необходимо изолировать таким материалом.

Когда вы определились с моделью печки-камина, её необходимо, как бы «примерить» к месту её возведения. Для этого необходимо произвести соответствующие измерения, нанести разметку на пол, стены и потолок.

Чтобы не отвлекаться от строительных работ, заблаговременно приобретите все необходимые вам материалы и инструменты.

Устройство камина

В частном доме устанавливают камины разных форм и размеров. Но их устройство одинаково. Основной составляющей является топочная камера. Кроме нее, очаг имеет колосниковую решетку, зольник, дымоход и портал. Топки бывают открытыми либо закрытыми с шибером и дверцей. Продолжительность работы, надежность и теплоотдача очага определяются использованными при строительстве материалами. Одни модели построены целиком из кирпича. Другие представляют собой топку промышленного изготовления из чугуна, вокруг которой выложен портал, дымоход и корпус.

Топливник

Для сооружения топочной камеры применяют стальной лист либо чугун. Чтобы упростить строительство очага в доме своими руками, топку покупают готовую. Современные чугунные модели с дверцей из жаропрочного стекла выглядят очень красиво в любом интерьере. Прозрачная дверца делает возможным просмотр внутренней части. Чтобы уменьшить воздействие высокой температуры на металлическую часть очага, изнутри чугунную топку выкладывают шамотным кирпичом.

При работе в камине происходит такой процесс:

1. Топочную камеру заполняют дровами, укладывая их на решетки колосника, и поджигают.
2. Шиберной заслонкой изменяют силу горения пламени, открывая или закрывая ее.
3. Оставшаяся после горения древесины зола высыпается в зольник. Его регулярно опорожняют. Для облегчения эксплуатации зольник делают выдвижным, но бывают встроенные модели.
4. Углекислый газ, образовавшийся после горения древесины, выходит наружу через дымоход. Для повышения теплоотдачи его оснащают принудительной тягой в виде вентилятора.

Дымоход

Каминные трубы делают стальными или кирпичными. При разработке проекта для дома учитывают меры противопожарной безопасности. Очаг устанавливают на монолитное основание. Для него делают отдельный фундамент. Со временем строение дает усадку. Если основание общее, очаг смещается. Тогда возрастает риск нарушения герметичности дымохода, проникновения угарного газа в помещение.

Важно! Отдельный фундамент особенно нужен для конструкций, возводимых полностью из кирпича. Их масса превышает 1 тонну и дает слишком высокую нагрузку на основание дома.. Под камин укладывают лист железа или асбеста

Иногда выкладывают слой шамотного кирпича для предупреждения возгорания. Очаг располагают в центе так, чтобы защита выступала за его края на 0,5 м с каждой стороны. При строительстве дымохода изоляцию перекрытий между этажами делают из асбеста. Листами негорючего материала прокладывают стены, соседствующие с камином

Под камин укладывают лист железа или асбеста. Иногда выкладывают слой шамотного кирпича для предупреждения возгорания. Очаг располагают в центе так, чтобы защита выступала за его края на 0,5 м с каждой стороны. При строительстве дымохода изоляцию перекрытий между этажами делают из асбеста. Листами негорючего материала прокладывают стены, соседствующие с камином.

Основание

Габариты этой части камина бывают разные. Основание находится под топкой. Оно различается по высоте: от уровня пола до высоты кухонного стола. Низко расположенная топливная камера отдает больше тепла, втягивая более прохладный воздух снизу. Для эффективной теплоотдачи под топки располагают вровень с полом. Но в коттеджах выше одного этажа сложить такой камин нет возможности. Ведь зольник нужно опустить под плиту в подвал, где стоит фундамент. Обычно делают выдвижной зольник и располагают его ниже линии пода.

Заднюю стену камина делают вертикальной либо наклоняют ее внутрь под углом 30°. Способ кладки выбирают, отталкиваясь от размера топки. При высокой теплоотдаче стенку устанавливают “на ребро”. Тогда теплый воздух идет в сторону комнаты.

Портал

Перекрытие портала делают прямы либо арочным. Второй вариант более надежен. Арка сглаживает нагрузку, поступающую вертикально от верхнего ряда кирпичной кладки. По форме арки бывают трех видов:

1. Полуциркульная составляет половину круга с радиусом закругления, равным половине ширины топки. Такая арка превосходит остальные по надежности и простоте изготовления.
2. Лучковая более пологая. Она представляет собой сектор круга. Такую арку делают для широких или ограниченных по высоте топок.
3. Прямые арки необходимы для ровного перекрытия портала. Несмотря на простой вид, в изготовлении они самые сложные. Для такой арки необходим точный расчет угла спила кирпича.

Подтопливник делают прямоугольным либо в виде трапеции. Над топкой располагают устье для сбора дыма. В его передней части делают перемычку небольших размеров, в задней – “зуб”. Поток дыма регулируют при помощи заслонки, установленной в передней части трубы.

Особенность строения котла

Требования, которые предъявляются к котлам владельцами частных домов, просты:

• Он должен быть экономным.
• Обладать очень высоким уровнем теплоотдачи.
• Стоить недорого.

С учетом того, что и газовые котлы, и подводка газопровода к дому стоят немалых денег, а последующая оплата газа, так же экономии не принесет, во многих частных домах устанавливаются устройства, работающие на дровах. Самым эффективным видом обогревателей является водяной котел, способный не только обогреть небольшой загородный дом или дачу, но снабдить его горячей водой.

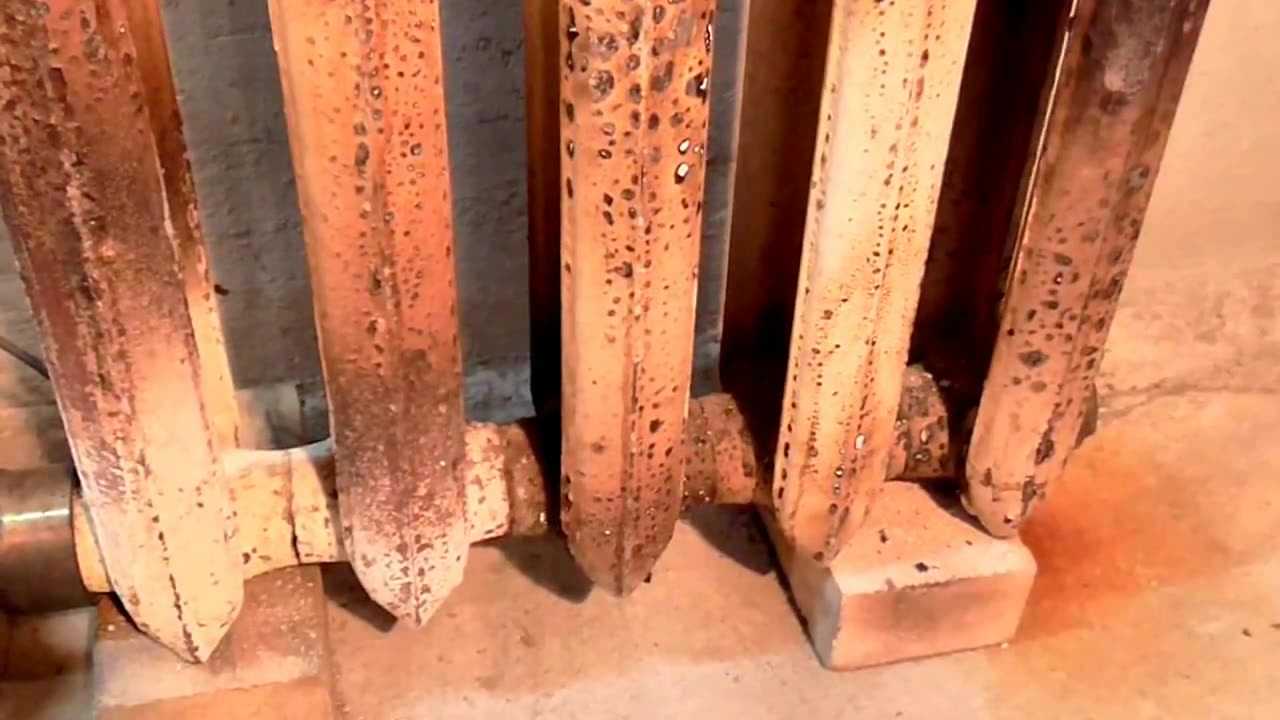

Самодельный котел из чугунных батарей – это отличная альтернатива промышленным агрегатам, которые стоят дорого, а экономят мало.

Строение его таково, что в обычную печь встраивается водяной котел, который во много раз увеличивает ее теплоотдачу, снижая тем самым траты на дрова, и разогревая помещение практически мгновенно.

Мини камин

С помощью этого очага отапливают комнату площадью 15 м². Вмонтированный в перегородку, он обогревает два смежных помещения. Для увеличения теплоотдачи топочную камеру делают из керамического кирпича. Он меньше удерживает тепло, чем огнеупорный. Для защиты от высокой температуры каменный зуб заменяют листом металла толщиной 3 мм. Чтобы максимально увеличить эффективность боковины топливника выкладывают не вертикально, а под углом 25°.

Заднюю стенку сооружают из 10 горизонтальных рядов. В следующем ряду элементы выдвигают на 1/4 длины и кладут под углом 30° внутрь топочной камеры. Этим создают перевал “зуба”. В швы закладывают металлические штыри для крепления листовой стали. При кладке камина оставляют боковые воздушные каналы, чтобы увеличить теплоотдачу. Снизу оставляют отверстия для доступа холодного воздуха. Горячие воздушные массы проходят через душники, оставленные в 13-14 ряду и выходят в помещение. Это увеличивает эффективность очага.

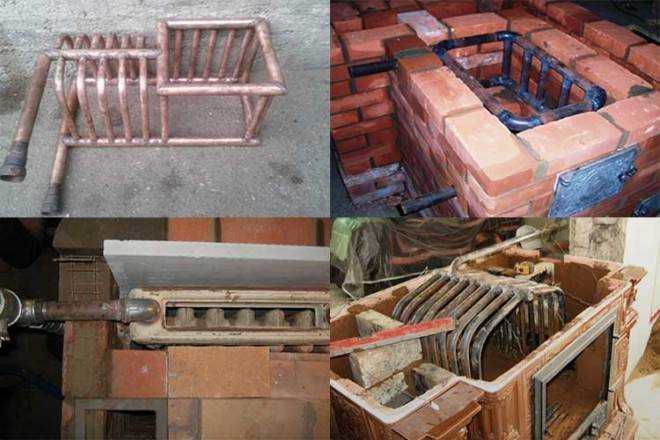

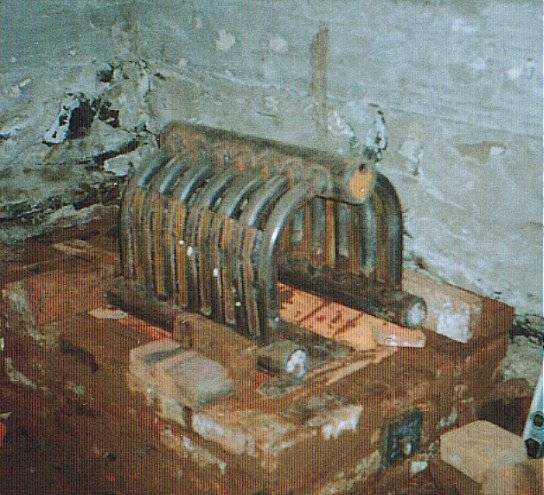

Расположение котла в печи

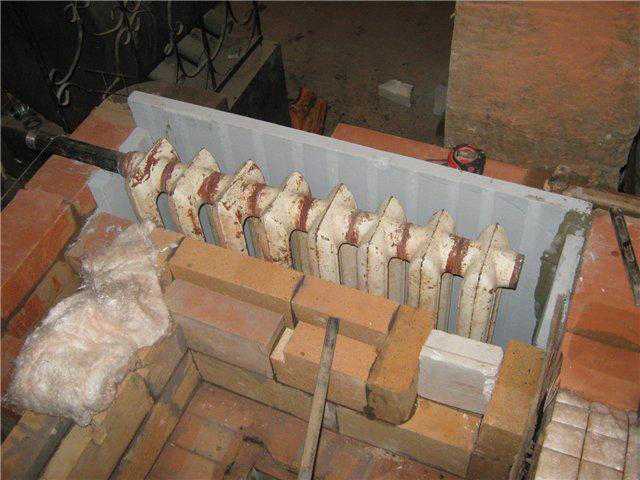

Важно не только то, как будут собраны и подключены к отопительной системе радиаторы, но и их место в печке. Чтобы устройство работала долго и эффективно, следует котел из чугунной батареи отопления (видео показывает, как это сделать) установить не в топке, где горят дрова или уголь, а значит, присутствует открытый огонь, а за ней в дымовом канале

Это убережет устройство и продлит его срок службы, а нагрев газами, которые образуются при сгорании топлива, ничуть не хуже, чем открытым огнем.

Чугун достаточно хрупкий металл, поэтому ни ударов, ни лишнего давления, ни слишком высокой температуры он не выдержит. Устанавливая котел из радиатора в печь, нужно следить, что труба на выходе из нее шла перпендикулярно полу, а обратка проходила под полом и фундаментом конструкции.

После того, как котел установлен, можно приступать к кладке стен печки, предварительно проверив его на герметичность. Для этого нужно запустить воду по системе под давлением.

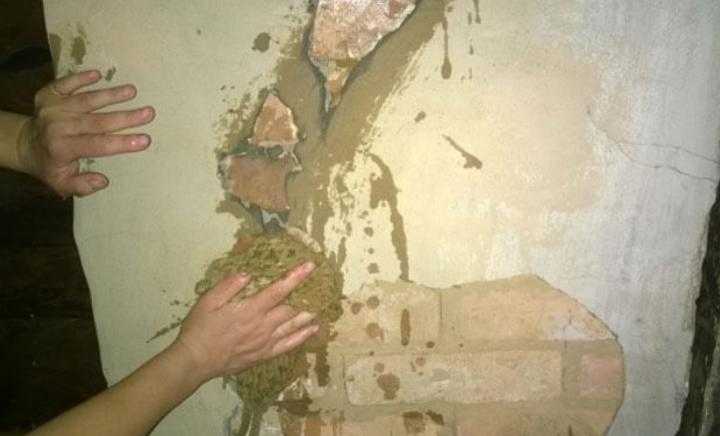

Что даст реконструкция печи

Русская печь в доме установлена таким образом, чтобы прогревать максимальную жилую площадь, не исключалось и расположение в центре. Теперь задумайтесь, разве это не современный стиль?

В нашем представлении печь носит образ некой конструкции с неровными гранями и побелкой, оставляющей следы на одежде, в случае нечаянного прикосновения, а если выровнять грани и использовать современные материалы, то уже навскидку вырисовываются интересные проекты, которые по оригинальности замысла не уступят ведущим дизайнерским разработкам.

Возможность строительства островных типов, пристенных вариантов, стилизация комнаты под убранство крестьянской избы (перспективное направление). Все это ожидает нас после переделки старой печи в современный камин.

Деревенский антураж

Везувий Комфорт 200 (ДТ-3С)

Эта печка идеально подойдет для людей, которые собираются отапливать жилые или хозяйственные помещения с большой площадью. Мощности этого устройства хватит, чтобы прогреть дом площадью около 200 м3. Среди важных особенностей этой модели следует выделить то, что в ней установлены специальные воздухозаборники. Они располагаются на боковых поверхностях конструкции. Установленные воздухозаборники используются, чтобы тепло в помещении распределялось более равномерно.

Корпус изделия изготовлен из прочного чугуна. Его поверхность покрывается качественной эмалью. Она обладает устойчивостью к воздействию высокой температуры. Стоит отметить, что такое эмалированное покрытие помогает надежно защитить печку от появления коррозии.

Еще одной особенностью данной печи можно считать то, что в ней можно вручную настраивать процесс горения. При необходимости его можно усилить или уменьшить. Везувий Комфорт 200 может похвастаться продолжительностью горения дров. Одной закладки топлива будет хватать на шесть часов. Однако, если использовать качественные дрова, этот показатель может увеличиться и до восьми часов.

Плюсы:

• качественное эмалированное покрытие корпуса;
• позволяет отапливать помещения с большой площадью;
• наличие встроенной варочной поверхности.

Минусы:

большой вес.
