Как сделать индукционный нагреватель из сварочного инвертора своими руками

Принцип действия

Принцип работы индукционной печи иллюстрирует рис. справа. В сущности она – электрический трансформатор с короткозамкнутой вторичной обмоткой:

Принцип действия индукционной печи

Генератор переменного напряжения G создает в индукторе L (heating coil) переменный ток I1.
Конденсатор С совместно с L образуют колебательный контур, настроенный на рабочую частоту, это в большинстве случаев повышает техпараметры установки.
Если генератор G автоколебательный, то С часто исключают из схемы, используя вместо него собственную емкость индуктора. Она у описанных ниже высокочастотных индукторов составляет несколько десятков пикофарад, что как раз соответствует рабочему диапазону частот.
Индуктор в соответствии с уравнениями Максвелла создает в окружающем пространстве переменное магнитное поле с напряженностью H. Магнитное поле индуктора может как замыкаться через отдельный ферромагнитный сердечник, так и существовать в свободном пространстве.
Магнитное поле, пронизывая помещенную в индуктор заготовку (или плавильную шихту) W, создает в ней магнитный поток Ф.
Ф, если W электропроводящая, индуцирует в ней вторичный ток I2, то тем же уравнениям Максвелла.
Если Ф достаточно массивна и цельная, то I2 замыкается внутри W, образуя вихревой ток, или ток Фуко.
Вихревые токи по закону Джоуля-Ленца отдает полученную им через индуктор и магнитное поле от генератора энергию, нагревая заготовку (шихту).

Электромагнитное взаимодействие с точки зрения физики достаточно сильно и обладает довольно высоким дальнодействием. Поэтому, несмотря на многоступенчатое преобразование энергии, индукционная печь способна показать в воздухе или вакууме КПД до 100%.

Сила индукции

Для того чтобы было легче разобраться в схемах и правильно собрать конструкцию, нелишним будет заглянуть в историю электричества. Способы нагрева металлических конструкций электромагнитным током катушки широко используются в промышленном изготовлении бытовых приборов — котлов, нагревателей и плит. Оказывается, можно сделать рабочий и долговечный индукционный нагреватель своими руками.

Принцип работы устройств

Знаменитый британский ученый XIX века Фарадей в течение 9 лет проводил исследования, чтобы преобразовать магнитные волны в электричество. В 1931 году наконец было совершено открытие, получившее название электромагнитная индукция. Проволочная обмотка катушки, в центре которой находится сердечник из магнитящегося металла, создает магнитное поле под силой переменного тока. Под действием вихревых потоков сердечник нагревается.

Открытие Фарадея стали применять как в промышленности, так и при изготовлении самодельных моторов и электронагревателей. Первую плавильню на основе вихревого индуктора открыли в 1928 году в Шеффилде. Позже по тому же принципу обогревали цеха заводов, а для нагрева воды, металлических поверхностей знатоки собирали индуктор своими руками.

Схема устройства того времени действительна и сегодня. Классический пример — индукционный котел, в составе которого имеются:

металлический сердечник;
корпус;
тепловая изоляция.

Особенности схемы для ускорения частоты тока следующие:

промышленная частота в 50 Гц не подходит для самодельных приборов;
прямое подключение индуктора к сети приведет к гулу и слабому нагреву;
эффективное нагревание осуществляется при частоте 10 кГц.

Сборка по схемам

Собрать индуктивный нагреватель своими руками может любой человек, знакомый с законами физики. Сложность устройства будет варьироваться от степени подготовленности и опытности мастера.

Существует множество видеоуроков, следуя которым можно создать эффективное устройство. Практически всегда необходимо использовать такие основные составляющие:

стальная проволока диаметром 6−7 мм;
медная проволока для катушки индуктивности;
сетка из металла (для удержания проволоки внутри корпуса);
переходники;
трубы для корпуса (из пластика или стали);
высокочастотный инвертор.

Этого будет достаточно для сборки индукционной катушки своими руками, а ведь именно она находится в основе проточного водонагревателя. После подготовки необходимых элементов можно подходить непосредственно к процессу изготовления аппарата:

нарезать проволоку на отрезки в 6−7 см;
металлической сеткой покрыть внутреннюю часть трубы и засыпать проволоку доверху;
аналогично закрыть отверстие трубы снаружи;
намотать на пластиковый корпус медную проволоку не менее 90 раз для катушки;
вставить конструкцию в систему отопления;
с помощью инвертора подключить катушку к электричеству.

По похожему алгоритму можно легко собрать индукционный котел, для чего следует:

нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
сварить их друг с другом, соединяя меньшими диаметрами между собой;
приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
сделать крепление для индукционной печки, приварив с одной стороны два уголка;
вставить варочную панель в крепление из уголков и подключить к электросети;
внести в систему теплоноситель и включить нагрев.

нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
сварить их друг с другом, соединяя меньшими диаметрами между собой;
приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
сделать крепление для индукционной печки, приварив с одной стороны два уголка;
вставить варочную панель в крепление из уголков и подключить к электросети;
внести в систему теплоноситель и включить нагрев.

Многие индукторы работают на мощности не выше 2 — 2,5 кВт. Такие обогреватели рассчитаны на помещение 20 — 25 м²

Если генератор используют в автосервисе, можно подключить его к сварочному аппарату, но важно учитывать определенные нюансы:

Необходим переменный ток, а не постоянный как у инвертора. Сварочный аппарат придется исследовать на наличие точек, где напряжение не имеет прямой направленности.
Количество витков к проводу большего сечения подбирается математическим вычислением.
Потребуется охлаждение работающих элементов.

Как сделать своими руками

Рассмотрим второй способ изготовления мощного индукционного нагревателя своими руками. В отличие от первого способа, компонентов будет намного меньше, но мощность будет выше, за счет использования немного других компонентов и типа соединения.

Нам понадобятся:

1. сварочный инвертор; 2. генератор сварочного тока (15A и выше); 3. медная проволока.

В качестве сердечника рекомендуется использовать полимерные материалы. Это связано с тем, что при нагревании они могут выдерживать довольно высокие температуры. В нашем случае это будет полимерная трубка диаметром 50 мм.

Провод должен быть намотан на сердечник и подключен к клеммам преобразователя таким образом, чтобы он не был перекручен.

Материалы

Транзисторы 50N06 – 2 шт. – http://ali.pub/5coyjc
Резисторы 10 кОм – 2 шт; резисторы 2 Вт 220 Ом – 2 шт. – http://ali.pub/5cozok
Выпрямительные диоды 1N4007 – 2 шт. – http://ali.pub/5coyp6
Катушка 100 мкГн – http://ali.pub/5cozji
алюминиевый теплоотвод;
0,33 мкФ 1200 В индуктивный пластинчатый конденсатор – http://ali.pub/5coyyb
Источник питания 12 В

Регулировка частоты

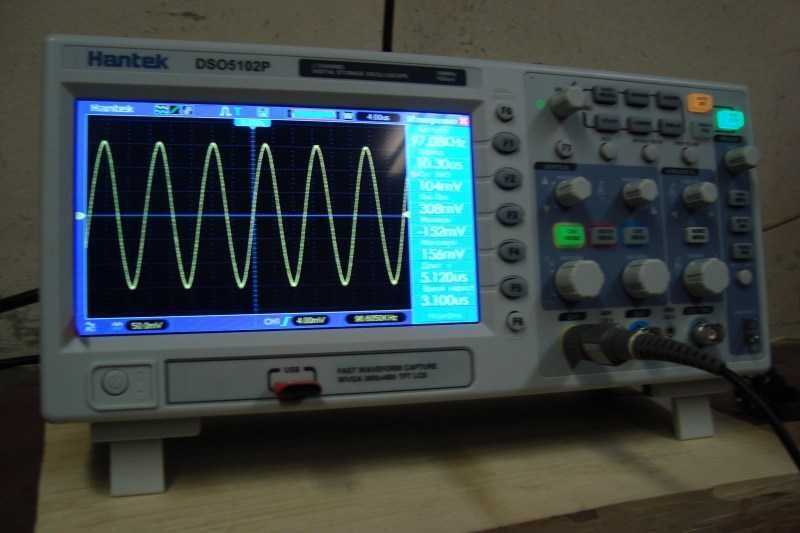

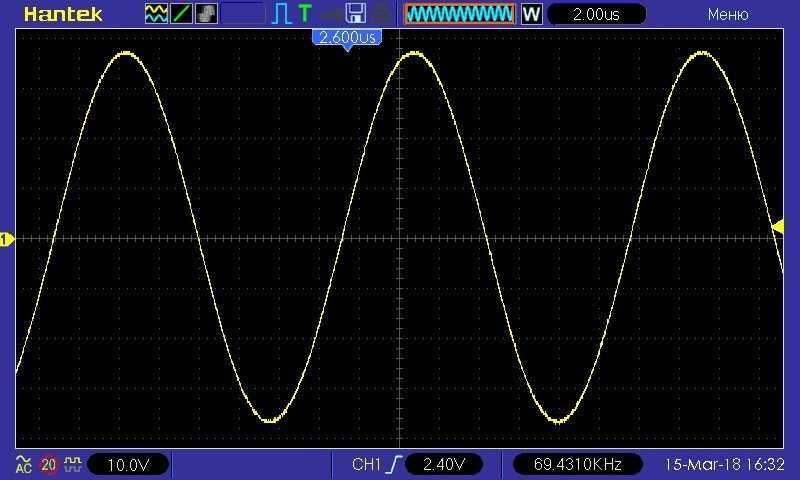

Рабочая частота устройства находится в диапазоне от 110 до 210 кГц. Поэтому самодельный экспериментальный индукционный нагреватель должен иметь устройство регулировки частоты. Напряжение питания около 15 В подается на схему управления для регулирования. В качестве источника используется маломощный источник питания в обычном или импульсном исполнении.

Магнитный нагреватель подключается к рабочей цепи катушки через ее выходные контакты. В качестве промежуточного звена используются оконечный дроссель L1 и трансформатор. Дроссель выполнен в виде 4-путного кабеля, жила имеет сечение 23 см. Разделительный трансформатор формируется из 12 витков двухжильного провода сечением 16 мм². Поперечное сечение сердечника составляет 14 см.

Можно использовать разделительный трансформатор производства компании Magnetics, Inc. Эта компания, а также Adams Magnetics производят высококачественное оборудование, особенно ферритовые торроиды.

Мощность домашнего индукционного нагревателя составляет около 1,6 кВт.

Катушка индуктивности

Система индукционного нагрева имеет в своей конструкции катушку. В качестве обмотки используется проволока диаметром 3,3 мм. В качестве основания используется медная трубка. В конструкции змеевика может быть использовано простое водяное охлаждение. Особенности конструкции:

количество витков – 6;
площадь поперечного сечения – 24 мм;
высота элемента – 23 мм.

Во время работы схемы будет происходить значительный нагрев металла. Поэтому к качеству изготовления и выбранным материалам следует относиться особенно серьезно.

Модуль конденсатора

Резонансный конденсатор в примере выполнен в виде блока из нескольких емкостных элементов. Можно использовать один блок с емкостью 2,3 мкФ. В примере используется 23 единицы конденсаторов. Характеристики используемых элементов следующие:

Емкость – 100 нФ;
напряжение – 275 В;
Материал корпуса – полипропилен ICP;
X2 класс.

Этот тип конденсатора не является целевым для таких устройств. Аппараты индукционной сварки и нагрева обычно имеют в своей цепи фильтр ЭМИ. Однако на практике использованные емкостные элементы показали стабильную работу в условиях, когда частота составляла 160 кГц, выше нежелательно.

Как сделать нагревательный элемент

Нагревательным элементом в конструкции является индуктор, или катушка. Поэтому, чтобы создать зону нагрева внутри индуктора, рассмотрим несколько случаев.

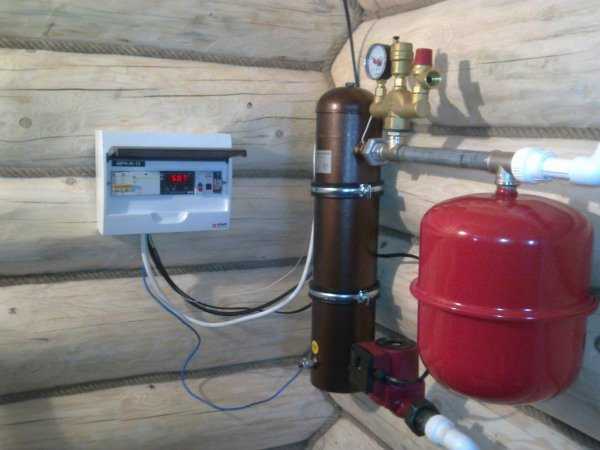

Установка индукционного нагрева для отопления. В этом случае внутри змеевика размещается медная или стальная труба, которая имеет герметичное соединение для теплоносителя. В связи с быстрым нагревом от змеевика, нагреватель должен быть способен пропускать через себя большое количество теплоносителя. Циркуляционный насос обязателен для систем такого типа. Объем охлаждающего контура зависит от объема и размера индуктора.
Индукционная сварка. Размер рулона и трубы, в которых будет происходить процесс сварки, зависит от технологического применения.
Индукционная печь для нагрева, плавки металла своими руками. Нагревательная камера должна быть адаптирована к размерам размещаемых форм, полуфабрикатов.

Независимо от назначения устройства, особое внимание нужно будет уделить не только дизайну. Отвод тепла и электрическая защита компонентов, находящихся под напряжением, имеют большое значение

Что нужно знать о безопасности

Не забывайте, что мы имеем дело с источником повышенной опасности – электрическим нагревательным прибором, поэтому при его сборке и использовании необходимо соблюдать некоторые правила:

Обязательно используйте отдельную электрическую линию для подключения индукционного котла, а также оснастите его группой безопасности.

Если в котле циркуляция воды осуществляется естественным путем, то обязательно оснащайте его датчиком температуры, чтобы при перегреве устройство отключалось автоматически.
Не подключайте самодельный водонагреватель в розетку, лучше проведите для этого отдельную линию с увеличенным сечением кабеля.
Все открытые участки проводов нужно заизолировать, чтобы обезопасить людей от удара током или ожога.
Ни в коем случае не включайте индуктор, если труба не заполнена водой. В противном случае труба расплавится, а прибор замкнет или он может и вовсе загореться.
Устройство нужно монтировать на высоте 80 см от пола, но так, чтобы до потолка оставалось около 30 см. Также не стоит его устанавливать в жилой зоне, так как электромагнитное поле плохо сказывается на здоровье людей.
Не забудьте сделать заземления индуктора.
Обязательно подключайте прибор через автомат, чтобы в случае аварии последний отключил питание от водонагревателя.
В систему трубопровода нужно вмонтировать предохранительный клапан, который будет снижать давление в системе автоматически.

Блиц-советы

Работа самодельных устройств индукционного нагрева, не всегда дает возможность исключить распространение опасного для человека электромагнитного излучения, благодаря этому индукционный котёл следует ставить в помещении не для жилья и экранировать оцинковкой.
В первую очередь во время работы с электротокомнужно выполнять правила техники безопасности, тем более это касается сетей электрического тока напряжением 220 В.
В качестве экспериментаможно сделать электроплиту для готовки пищи по схеме указанной в публикации, но использовать этот прибор регулярно не рекомендуется из-за причины недоработки самостоятельного изготовления экранирования такого устройства, благодаря этому возможно действие на человеческий организм плохого электромагнитного излучения, способного плохо отразиться на здоровье.

Правила безопасности

Для систем отопления, где используется индукционный нагрев, важно соблюдать несколько правил во избежание утечек, потерь КПД, расходования электроэнергии, несчастных случаев

В системах индукционного отопления необходимо наличие предохранительного клапана для сброса воды и пара на случай выхода из строя насоса.
Манометр и УЗО обязательны для безопасной работы отопительной системы, собранной своими руками.
Наличие заземления и электроизоляции всей системы индукционного отопления предупредит поражение электрическим током.
Во избежание пагубного воздействия электромагнитного поля на организм человека подобные системы лучше выносить за пределы жилой зоны, где следует соблюдать правила монтажа, согласно которым устройство индукционного нагрева должно размещаться на расстоянии 80 см от горизонтальных (пола и потолка) и 30 см от вертикальных поверхностей.
Перед включением системы следует обязательно проверять наличие теплоносителя.
Для предотвращения сбоев в работе электросети рекомендуется подключение котла с индукционным нагревом, выполненного своими руками по предложенным схемам, к отдельной питающей линии, сечение кабеля которой будет составлять не менее 5 мм2. Обычная проводка может не выдержать требуемое энергопотребление.

Плюсы и минусы индукционных устройств для нагрева воды

Прибор имеет довольно простую конструкцию и не требует специальных документов, разрешающих использование и установку. Индукционный нагреватель воды имеет высокую степень эффективности и оптимальную для пользователя надежность. При использовании его в качестве котла для отопления можно даже не устанавливать насос, так как вода течет по трубам благодаря конвекции (при нагреве жидкость практически превращается в пар).

Также устройство обладает рядом преимуществ, что выгодно отличает его среди других видов водонагревателей. Итак, индукционный нагреватель:

В индукционных нагревателях вода становится горячей за счет трубы по которой течет, а последняя нагревается за счет индукционного тока, создаваемого катушкой.

намного дешевле своих аналогов, такое устройство можно без проблем собрать самостоятельно;
полностью бесшумный (хотя катушка и вибрирует при работе, но эта вибрация не ощутима для человека);
во время работы вибрирует, благодаря чему грязь и накипь не прилипает к его стенкам, поэтому и в чистке не нуждается;
имеет теплогенератор, который можно легко сделать герметичным благодаря принципу работы: теплоноситель находится внутри нагревательного элемента и энергия передается нагревателю посредством электромагнитного поля, никаких контактов не нужно; поэтому не понадобятся уплотнительные резинки, сальники и прочие элементы, способные быстро испортиться или протекать;
ломаться в теплогенераторе просто нечему, так как воду нагревает обычная труба, которая неспособна испортиться или перегореть, в отличие от ТЭНа;

Не стоит забывать и о том, что обслуживание индукционного нагревателя выйдет намного дешевле, чем бойлера или газового котла. Устройство имеет минимум деталей, которые практически никогда не выходят из строя.

Несмотря на огромное количество достоинств, индукционный водонагреватель имеет и ряд недостатков:

первый и самый болезненный для владельцев – это счет за электричество; прибор нельзя назвать экономичным, поэтому придется выкладывать порядочную сумму раз за его использование;
второе – устройство сильно греется и нагревает не только себя, но и окружающее пространство, поэтому лучше не прикасаться к корпусу теплогенератора во время его работы;
третье – прибор имеет крайне высокую эффективность и теплоотдачу, поэтому при его использовании обязательно устанавливайте датчик температуры, иначе может взорваться система .

Применение

Сегодня спектр применения таких нагревателей очень велик. Также учитывайте тот факт, что существует большое количество модификаций и модернизаций радиатора.

Промышленная сфера

Он используется для плавки металлов, получения определенных типов сплавов, которые затем используются в различных работах. Производство металлической проволоки осуществляется путем создания сплавов.

Различные модификации индукционного нагревателя используются в автомобильной промышленности для термообработки запасных частей. Фактически, эта технология используется с той же целью в медицине, при термической обработке медицинских приборов, мебели и оборудования.

Частная

Реже, чем в других отраслях, этот тип нагревателя используется в ювелирной промышленности для производства ювелирных изделий. В большом количестве жилых домов установлены индукционные котлы отопления

Преимущества и недостатки прибора

“Плюсов” у вихревого индукционного нагревателя великое множество. Это простая для самостоятельного изготовления схема, повышенная надежность, высокий КПД, относительно низкие затраты на электроэнергию, длительный срок эксплуатации, малая вероятность возникновения поломок и т.п.

Производительность прибора может быть значительной, агрегаты этого типа успешно используются в металлургической промышленности. По скорости нагрева теплоносителя устройства этого типа уверенно соперничают с традиционными электрическими котлами, температура воды в системе быстро достигает необходимого уровня.

Во время функционирования индукционного котла нагреватель слегка вибрирует. Эта вибрация стряхивает со стенок металлической трубы известковый осадок и другие возможные загрязнения, поэтому в очистке такой прибор нуждается крайне редко. Конечно, отопительную систему следует защитить от этих загрязнений с помощью механического фильтра.

Индукционная катушка нагревает металл (трубу или куски проволоки), помещенные внутри нее, с помощью высокочастотных вихревых токов, контакт не обязателен

Постоянный контакт с водой сводит к минимуму и вероятность перегорания нагревателя, что является довольно частой проблемой для традиционных котлов с ТЭНами. Несмотря на вибрацию, котел работает исключительно тихо, дополнительная шумоизоляция в месте установки прибора не понадобится.

Еще индукционные котлы хороши тем, что они практически никогда не протекают, если только монтаж системы выполнен правильно. Это очень ценное качество для электрического отопления, так как исключает или значительно сокращает вероятность возникновения опасных ситуаций.

Отсутствие протечек обусловлено бесконтактным способом передачи тепловой энергии нагревателю. Теплоноситель с помощью описанной выше технологии можно разогреть чуть ли не до парообразного состояния.

Это обеспечивает достаточную тепловую конвекцию, чтобы стимулировать эффективное перемещение теплоносителя по трубам. В большинстве случаев отопительную систему не придется оборудовать циркуляционным насосом, хотя все зависит от особенностей и схемы конкретной системы отопления.

Иногда циркуляционный насос необходим. Установить прибор относительно несложно. Хотя для этого понадобятся некоторые навыки монтажа электроприборов и отопительных труб. Но есть у этого удобного и надежного прибора ряд недостатков, с которыми также следует считаться.

Например, котел греет не только теплоноситель, но и все окружающее его рабочее пространство. Нужно выделить для такого агрегата отдельное помещение и удалить из него все посторонние предметы. Для человека длительное пребывание в непосредственной близости от работающего котла также может быть небезопасным.

Для работы индукционным нагревателям необходим электроток. Как самоделки, так и оборудование заводского изготовления подключают к бытовой сети переменного тока

Для работы прибора необходима электроэнергия. В местностях, где свободный доступ к этому благу цивилизации отсутствует, индукционный котел будет бесполезен. Да и там, где наблюдаются частые перебои с электричеством, он продемонстрирует невысокую эффективность

При неосторожном обращении с прибором может произойти взрыв

Если перегреть теплоноситель, он превратится в пар. В результате давление в системе резко возрастет, чего трубы просто не выдержат, их разорвет. Поэтому для нормальной работы системы прибор следует снабдить как минимум манометром, а еще лучше – устройством аварийного отключения, терморегулятором и т.п.

Все это может заметно повысить стоимость самодельного индукционного котла. Хотя прибор и считается практически бесшумным, это не всегда так. Некоторые модели в силу разных причин могут все же издавать некоторые шумы. Для устройства, выполненного самостоятельно, вероятность такого исхода возрастает.

В конструкции как заводских, так и самодельных индукционных нагревателей практически нет изнашивающихся компонентов. Они долго служат и безупречно работают

Инструкция по изготовлению

Чертежи

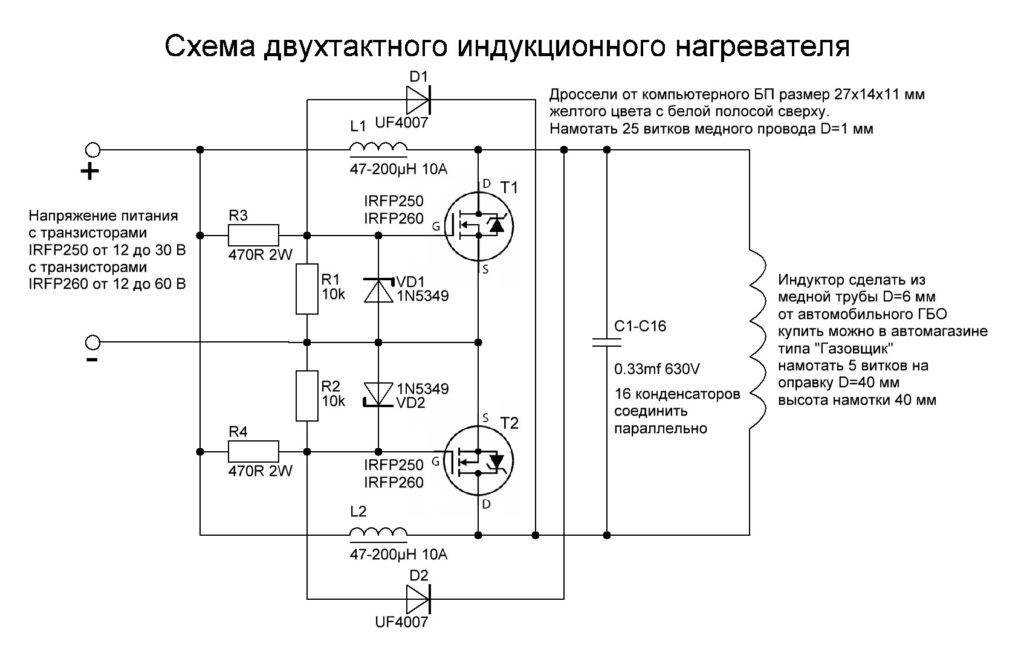

Рисунок 1. Электрическая схема индукционного нагревателя

Рисунок 2. Устройство.

Рисунок 3. Схема простого индукционного нагревателя

Для изготовления печи понадобятся следующие материалы и инструменты:

паяльник;
припой;
текстолитовая плата.
мини-дрель.
радиоэлементы.
термопаста.
химические реагенты для травления платы.

Дополнительные материалы и их особенности:

Для изготовления катушки, которая будет излучать необходимое для нагрева переменное магнитное поле, необходимо приготовить отрезок медной трубки диаметром 8 мм, и длиной 800 мм.
Мощные силовые транзисторы являются самой дорогой частью самодельной индукционной установки. Для монтажа схемы частотного генератора необходимо приготовить 2 таких элемента. Для этих целей подойдут транзисторы марок: IRFP-150; IRFP-260; IRFP-460. При изготовлении схемы используются 2 одинаковых из перечисленных полевых транзисторов.
Для изготовления колебательно контура понадобятся керамические конденсаторы ёмкостью 0,1 mF и рабочим напряжением 1600 В. Для того, чтобы в катушке образовался переменный ток высокой мощности, потребуется 7 таких конденсаторов.
При работе такого индукционного прибора, полевые транзисторы будут сильно разогреваться и если к ним не будут присоединены радиаторы из алюминиевого сплава, то уже через несколько секунд работы на максимальной мощности, данные элементы выйдут из строя. Ставить транзисторы на теплоотводы следует через тонкий слой термопасты, иначе эффективность такого охлаждения будет минимальна.
Диоды, которые используются в индукционном нагревателе, обязательно должны быть ультрабыстрого действия. Наиболее подходящими для данной схемы, диоды: MUR-460; UF-4007; HER – 307.
Резисторы, которые используются в схеме 3: 10 кОм мощностью 0,25 Вт – 2 шт. и 440 Ом мощностью – 2 Вт. Стабилитроны: 2 шт. с рабочим напряжением 15 В. Мощность стабилитронов должна составлять не менее 2 Вт. Дроссель для подсоединения к силовым выводам катушки используется с индукцией.
Для питания всего устройства понадобится блок питания мощностью до 500. Вт. и напряжением 12 – 40 В. Запитать данное устройство можно от автомобильного аккумулятора, но получить наивысшие показания мощности при таком напряжении не получится.

Сам процесс изготовления электронного генератора и катушки занимает немного времени и осуществляется в такой последовательности:

Из медной трубы делается спираль диаметром 4 см. Для изготовления спирали следует медную трубку накрутить на стержень с ровной поверхностью диаметром 4 см. Спираль должна иметь 7 витков, которые не должны соприкасаться. На 2 конца трубки припаиваются крепёжные кольца для подключения к радиаторам транзистора.
Печатная плата изготавливается по схеме. Если есть возможность поставить полипропиленовые конденсаторы, то благодаря тому, что такие элементы обладают минимальными потерями и устойчивой работой при больших амплитудах колебания напряжений, устройство будет работать намного стабильнее. Конденсаторы в схеме устанавливаются параллельно образуя с медной катушкой колебательный контур.
Нагрев металла происходит внутри катушки, после того как схема будет подключена к блоку питания или аккумулятору. При нагреве металла необходимо следить за тем, чтобы не было короткого замыкания обмоток пружины. Если коснуться нагреваемым металлом 2 витка катушки одновременно, то транзисторы выходят из строя моментально.

Электронный вариант

Второй тип индукционных нагревателей, которые можно сделать своими руками, использует достижения современной электроники.

Схема устройства индукционного нагревателя.

Предлагаемая схема для самостоятельной сборки не требует никакой настройки и начинает работать сразу после сборки. Эта электронная схема, работающая по принципу последовательного резонанса, имеет довольно большую мощность. При использовании более мощных полевых ключей и более емких конденсаторов можно значительно повысить выходную мощность нагревателя.

Для сборки этой схемы вначале берем дроссель из блока питания компьютера. Намотаем на кольцо из порошкового железа провод калибра 1,5 мм от 10 до 30 витков. Выбираем полевые транзисторы по максимальному сопротивлению открытого перехода. В нашем случае это приборы из серии IRF740 (но можно применить и IRFP250). Диоды берем на обратное напряжение не менее 500 В при токе не менее 3-4 А, типа UF4007 или HER305. Применяются стабилитроны на 15-18 В с мощностью до 2-3 Вт. Применяются резисторы на 0,5 Вт.

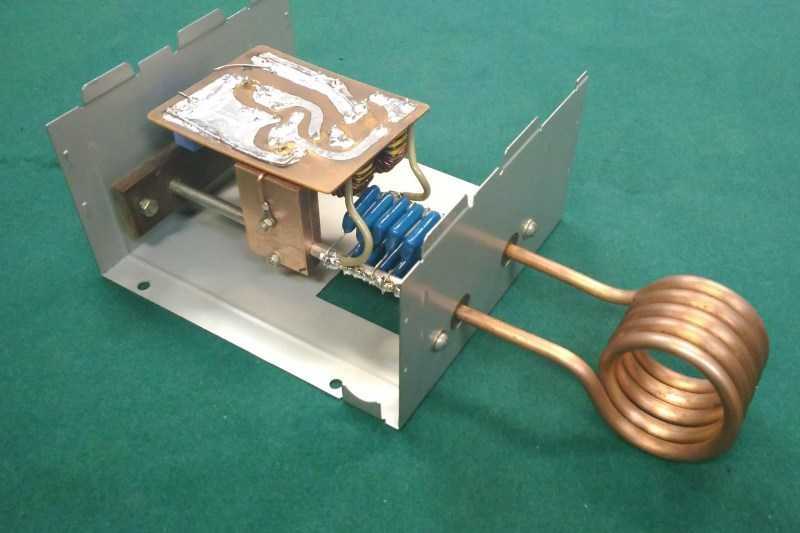

Собираем схему и изготавливаем индукционную катушку. Она состоит из 6-7 витков провода 1,5 мм. Присоединяем ее к собранной электронной схеме и включаем. Такой нагреватель может нагреть до желтого оттенка болты М6. Эта схема сравнительно проста, но выделяемое тепло при работе установки может повредить транзисторы. Поэтому их надо установить на радиаторы.

Обогреватель из индукционной плитки

Тут ее можно купить всего за 790 рублей — Проверить цену

Зная этот принцип можно за пару часов соорудить полноценный обогреватель, который будет не только эффективным, но и экономным.

Используя его можно сэкономить около 50% электроэнергии, если сравнивать с аналогичным калорифером, работающем на ТЭНах. Рекомендуем : Самодельный фрезер сделанный из дрели (21 фото и описание изготовления)

Вариант индукционного нагревателя

Для изготовления понадобится:

Индукционная плитка мощностью 1,2 кВт

Плитка подойдёт самая дешевая,

без встроенных программ для приготовления пищи. Стоимость около 2,2 тыс.рублей у нас я брал вкитае всего за 790 р

Гофрированный стальной шланг длиной около 2 метров

Продаётся в строительных магазинах, в отделе сантехника.

Стоимость около 500 рублей.

Два фитинга для соединения шланга
Алюминиевый радиатор

Количество секций подбирается под отапливаемую площадь.

Примерный расчет 1кВт на 10 м².

Кусок медной трубки, около 20 см

Принцип работы индукционного нагревателя для металла

Под индуктором подразумевается катушка, изготовленная из медной проволоки, которая провоцирует магнитное поле. С помощью генератора переменного тока формируется высокочастотный поток из базового потока бытовой электросети с частотой 50 Гц. Роль нагревателя играет металлический элемент, поглощающий тепло. При правильном соединении таких составляющих получается эффективный прибор, который может использоваться для нагрева жидкого вещества и обогрева помещения.

Принцип работы нагревателя.

Генератор направляет электрический ток с соответствующими параметрами на катушку (индуктор). Когда сквозь деталь проходит поток заряженных частиц, это вызывает формирование магнитного поля.

Индукционные нагреватели работают по принципу образования электропотоков в проводниках. Магнитное поле может менять направление электромагнитных волн. В случае взаимодействия с металлическими изделиями, оно моментально нагревает их без контакта с индуктором. Этому способствуют вихревые токи.

Вихревой индукционный нагреватель питается от инверторного преобразователей напряжения

Меня больше всего интересовал сам источник электроэнергии, от которого будет питаться вихревой нагреватель, т.к. различных конструктивных вариантов “вихревых нагревателей” в Интернете описано большое количество! Правда, заниматься экспериментами с изготовлением тороидальных и других видов нагревателей не было времени, и за основу было взято описание небольшой автономной самодельной батареи отопления, где в качестве нагревателя использован ТЭН. Вместо ТЭНа был вмонтирован индукционный нагреватель, и вопрос был решен!

Оставалось самое главное: “Чем нагреть воду в трубе?”. “Порывшись в Интернете”, было выбрано несколько принципиальных схем преобразователей напряжения инверторного типа. Сначала выбор остановили на инверторе Кухтецкого, но отсутствие в наличии высоковольтных “мосфетов” в нашем творческом объединении и в моих “личных запасах” приостановило изготовление данного аппарата.

Идея изготовить инвертор Кухтецкого, обладающий очень неплохими техническими характеристиками при его относительно не сложной схеме, будет обязательно осуществлена на занятиях нашего творческого объединения! (Думаем, изготовив его, подарить автомодельной лаборатории, которая очень нуждается в аппарате для плавки металла при изготовлении самодельных деталей для автомоделей!).

Выводы

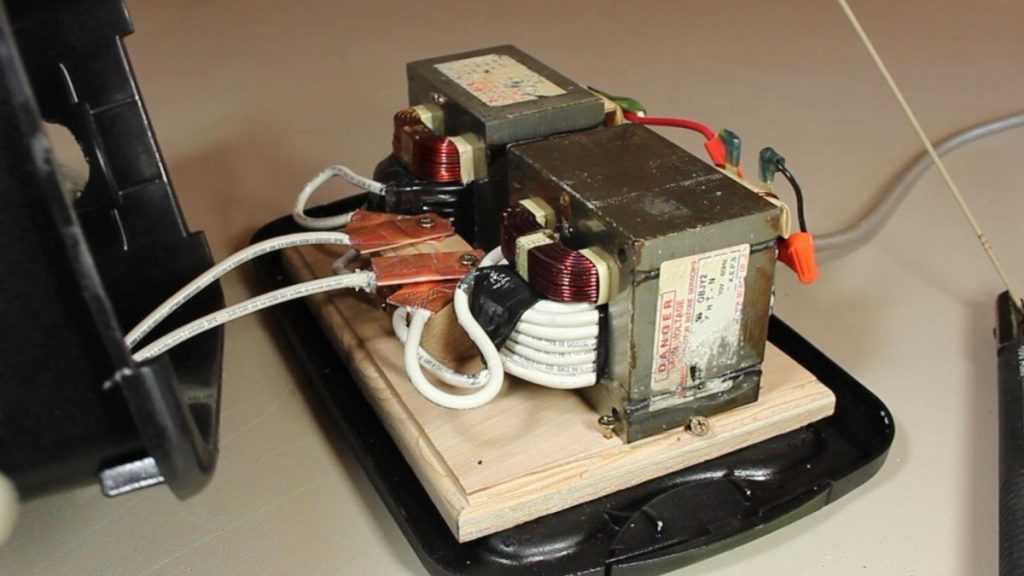

Собственно собранный аппарат для контактной сварки из инвертора дешевле готового, им легче работать. Его редко используют постоянно, часто он достается из чулана всего несколько раз в год.

В таком случае нет смысла тратить деньги на его приобретение, если есть возможность собрать самому.

Однако сделать такой аппарат из инвертора самостоятельно может не каждый, для этого нужны знания в сфере электротехники. Схема простая, но нужно иметь представление об ее особенностях.

Новичку сначала надо узнать, чем вторичная обмотка отличается от первичной и как правильно паять, изучить все теоретические аспекты, и только затем приступать к сборке.
