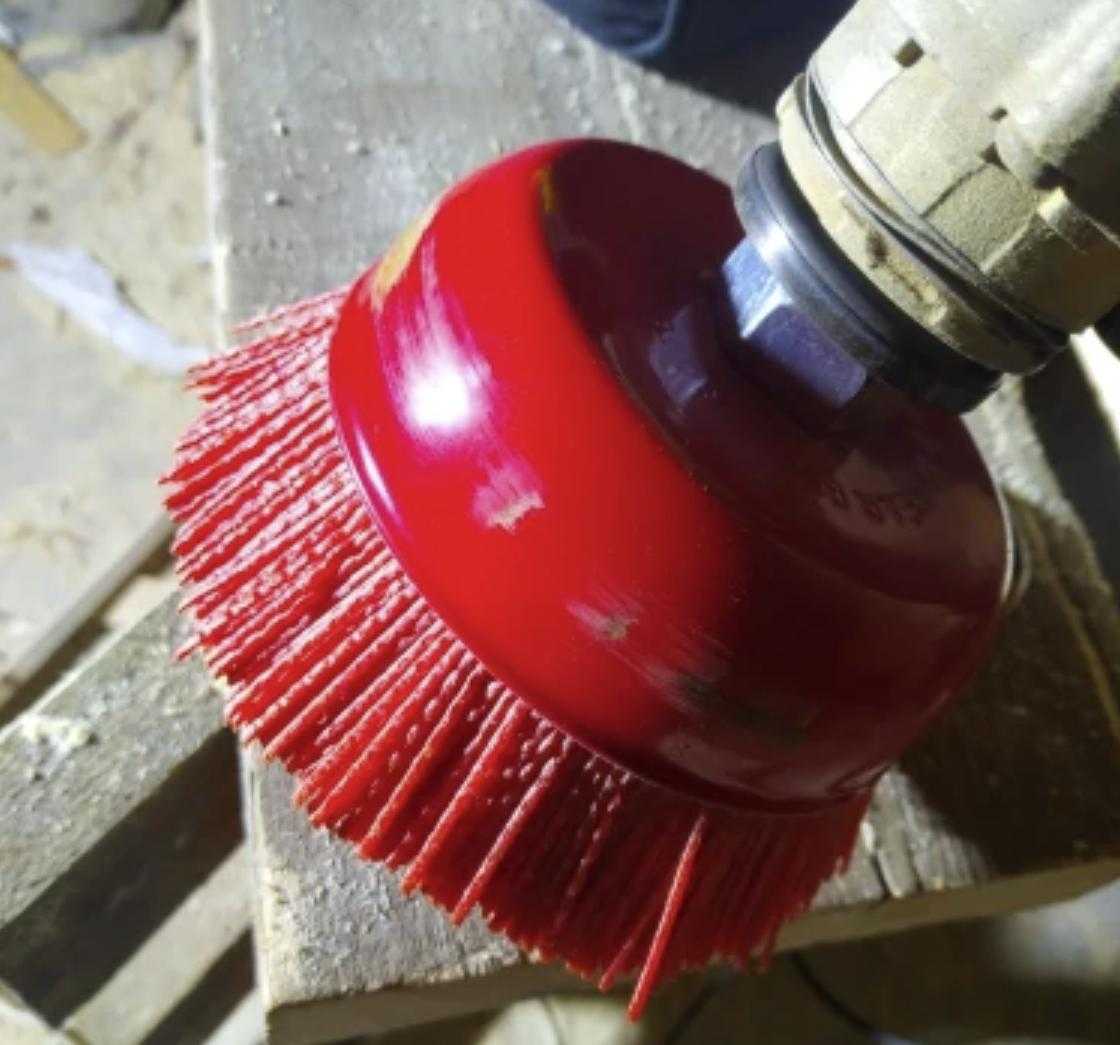

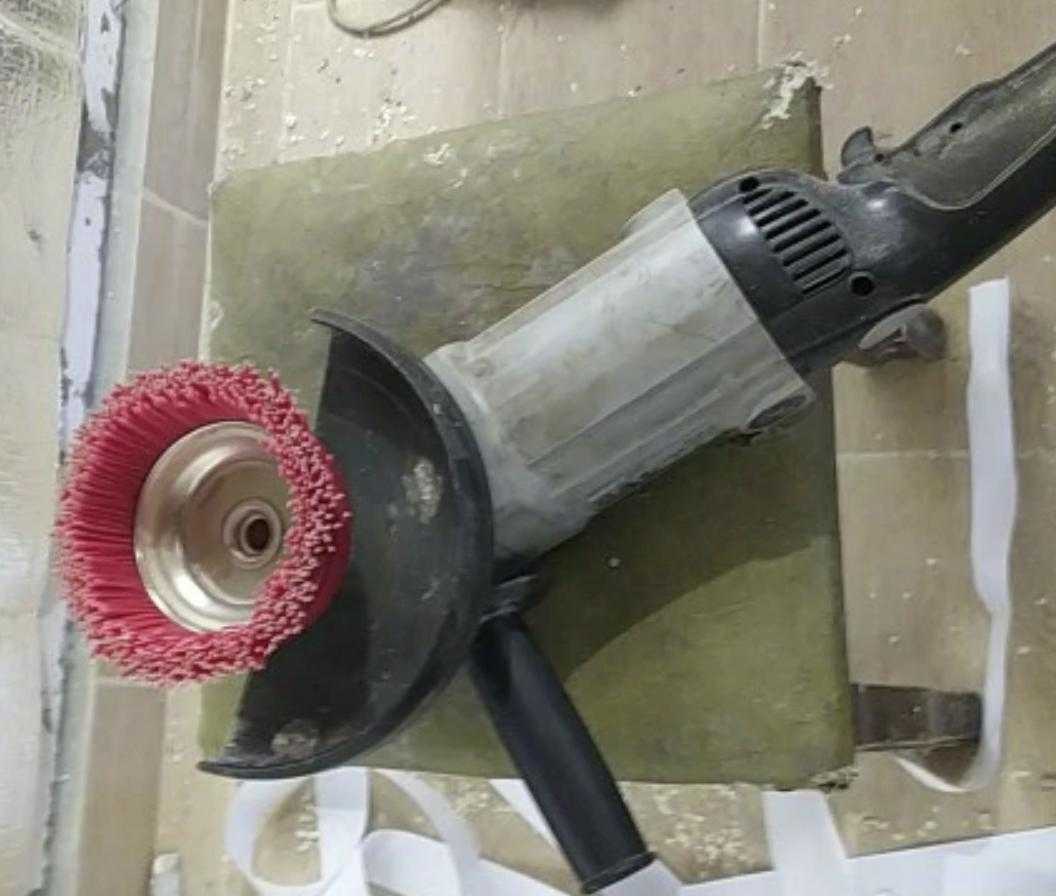

Насадка для УШМ абразивная щетка
Это приспособление позволяет привлечь угловую шлифмашинку к работам по очистке деревянных, каменных и металлических поверхностей. Оно хорошо счищает ржавчину, старую краску, любое другое застарелое и устойчивое загрязнение. Также, щетку можно использовать при зачистке сварных швов.
Корпус абразивной щетки выполнен из металла. Сама она изготовлена из полимерного материала. Что обеспечивает мягкое воздействие на очищаемую поверхность и позволяет работать с материалами, по-разному реагирующими на механические нагрузки.
Насадка рассчитана на работу с «болгарками», количество оборотов которых не превышает 8500 об/мин. Рекомендуемые обороты – 4500 об/мин.
Ниже вы можете посмотреть пример обработки древесины такой насадкой
Обработанное дерево.
Фрезерование
Насадки для фрезерования производятся в различных исполнениях, отличительной особенностью являются размеры зерен абразива. По назначению при работах, такие насадки похожи на рашпили, использование болгарки позволяет увеличить скорость обработки материала. Умельцы используют данные приспособления для финальной обработки древесины.
Производятся специальные фрезы, ассортимент на рынке в изобилие, каждый инструмент отличается по назначению и особенностям. Основные сферы применения:
- предварительное выравнивание кромок;
- распиловка или вырезка чаши из заготовок малого сечения;
- пазовая выборка.
При работе фрезерными и шлифованными насадками болгаркой запрещается снимать защитное приспособление — кожух инструмента. Каждый инструмент имеет техническое назначение и инструкцию, в которой четко описаны материалы, пригодные для работы, режимы работы инструмента.
Готовая насадка — болгарка для бензопилы
Сегодня, насадку на бензопилу, в том числе и типа «болгарка», без проблем можно купить в любом магазине бензоинструмента. С установкой тоже не возникает проблем, т. к. вместе с ней поставляется подробная инструкция, изучив которую можно своими руками установить болгарку на бензопилу, за исключением тех случаев, когда насадка выбрана неправильно.
Важно: насадка — болгарка не универсальная, её нужно выбирать под конкретную модель бензопилы. Производители насадок не указывают в документах полный перечень моделей бензопил, для которых она предназначена, что затрудняет правильный выбор
Как выбрать болгарку на бензопилу
При выборе насадки для вашего инструмента, в первую очередь, необходимо ознакомиться с её технической документацией. Если в списке бензопил, для которых она предназначена, ваша модель не указана, это еще не значит, что на неё нельзя установить насадку УШМ.
Для проверки совместимости, необходимо сравнить диаметр коленчатого вала бензопилы с диаметром посадочного отверстия на шкиве из комплекта насадки (потребуется снять сцепление с бензопилы).
Ведущий шкив насадки может иметь несколько видов, подробнее о видах поговорим чуть позже. При выборе, необходимо, чтобы вид ведущей звездочки бензопилы и шкива насадки совпадали, в противном случае установить шкив вместо сцепления не представляется возможным.
Виды шкивов насадки — болгарки
Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.
Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, 170, 250.
Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки. Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали). Такой шкив более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.
Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.
Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.
Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.
Установка на бензопилу своими руками
Как установить насадку — болгарку на бензопилу знает не каждый, поэтому мы расскажем об этом подробнее.
Работу по установке, следует начать, как ни странно, с очистки бензопилы. Необходимо снять боковую крышку, шину, цепь и продуть бензопилу сжатым воздухом, под боковой крышкой спрессовываются и накапливаются мелкие частички древесины, которые при разборке сцепления могут попасть в подшипник.
Далее, необходимо выкрутить свечу и ограничить ход поршня при помощи куска не толстой и плотной веревки, с навязанными на неё узелками. Для этого веревку нужно просунуть в цилиндр через свечное отверстие. Эти манипуляции нужны для того, чтобы максимально безопасно заблокировать ход поршня, а соответственно и коленчатого вала и открутить сцепление.
Далее, чашка сцепления снимается с коленчатого вала и в зависимости от вида шкива насадки, либо меняется, либо на неё устанавливается шкив вместо ведущей звездочки. Сборка проводится в обратной последовательности.
Теперь переходим к установке самой насадки — болгарка. Она монтируется на место штатной шины, ничего сложного, просто необходимо установить насадку на два винта крепления, закрыть боковую крышку и затянуть винтами.
На завершающем этапе производится натяжение ремня. Как проверить натяжение мы описывали выше.
Какие существуют круги для резки древесины
Несмотря на опасность использования УШМ для резки дерева, производители инструмента все же выпускают пильные диски для нее.
Циркульные пилы
На фото ниже показан “опасный” пильный круг для болгарки, хотя и диаметр его соответствует защитному кожуху шлифмашины с максимальным рабочим инструментом на 180 мм. Бывают пилы с напайками и меньшего диаметра.
На следующем фото можно увидеть менее опасный вариант циркульной пилы. В ней предусмотрена защита от заклинивания, и реализована она за счет небольшого развода зубьев в разные стороны.
Цепные пилы
Пильный диск, изготовленный с применением цепи от бензопилы, снижает опасность получения травм при заклинивании инструмента. Данная насадка сконструирована таким образом, что закрепленная на внутреннем диске (основе) цепь имеет не фиксированную посадку.
Данные цепные диски для болгарки имеют множество модификаций, и с их помощью можно обрезать ветки в саду, а также использовать для черновой порезки нетолстых досок.
Кроме резки, цепной диск можно использовать и как обдирочный, например, для снятия коры, а также для вырезания чашек в бревнах сруба и моделирования.
Пилы с малым количеством зубов
Также для болгарки, чтобы повысить безопасность работы с деревом, производители инструмента выпускают отрезные диски с малым количеством зубьев.
Диски небольшого диаметра могут иметь 3 зуба, а большого – 4, как показано на следующем фото.
Данные диски для болгарки замечательно режут древесину как вдоль волокон, так и поперек. К тому же, с помощью пильного круга можно прорезать пазы, делать различные пропилы и шипы в заготовке. Но при работе с УШМ следует придерживаться одного правила: нужно устанавливать на болгарку отрезной диск такого диаметра, на применение которого она рассчитана производителем, то есть не превышать его размеры. Круги меньшего диаметра ставить можно.
Диски из карбида вольфрама
Карбид-вольфрамовые диски для угловой шлифмашины появились в продаже не так давно и произвели своего рода революцию в области обработки дерева.
Данный универсальный диск не имеет зубьев. Вместо последних по окружности насадки расположены сегменты. Обрезной диск своим видом похож на алмазный круг для резки бетона. С помощью карбид-вольфрамового круга для болгарки можно очень легко пилить древесину любой твердости и вязкости. К тому же, ему не страшны гвозди, шурупы и другие металлические включения, которые могут находиться в заготовке на его пути.
Цена его в Интернете около 700 руб. Но если учесть возможные последствия применения циркульных пил, то это невысокая цена за безопасность.
Разновидности насадок
Для обработки древесины используется несколько видов насадок, которые подразделяются по классу обработки древесины.
Грубая обработка
Для данного вида обработки используются специальные диски – это диск-рубанок и обдирочный диск.
Диск – рубанок используется для черновой обработки бревен и прочего крупно размерного пиломатериала при изготовлении срубов и элементов строительных конструкций (опорные балки, столбы и т.д.).
Обдирочный диск используют для снятия коры с поверхности бревен и обтесывания крупных заготовок. Этой насадкой можно сделать выборку элементов собираемой конструкции (чаша или лапа сруба, перерубы и места стыковок).
Фрезерование
Для фрезерования деревянных заготовок используют специальные фрезерные диски и фрезы.
Диски различаются по типу и размерам используемых абразивных материалов, а фрезы – по толщине, типу и шагу зубьев.
Диски могут заменить надфили (напильники) или иной подобный инструмент, а фрезы используются для выборки пазов, выравнивании кромок, вырезки чаши и т.д.
Шлифовка
В этом сегменте насадок на УШМ представлены корд-щетки, торцевые диски, насадки лепесткового типа и шлифовальные круги.
Корд-щетки используются для грубой шлифовки древесины, для придания обрабатываемой заготовке требуемых размеров и удаления неровностей.
Торцевые диски применяют для обработки торцов (спилов) пиломатериалов.
Лепестковые насадки бывают различного типа и отличаются друг от друга номером абразивного материала, нанесенного ни их поверхность (на лепестки). Это наиболее часто используемый расходный материал.
Полировка
Для полировки деревянных изделий используются щетки, диски и круги, изготовленные из наждачной бумаги мелкой зернистости, войлока или губки. Эти элементы крепятся на металлической основе, аналогичной, как и для шлифовальных кругов, которая также крепится на УШМ.
Техника безопасности
В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя». Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов. Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.
Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле. Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.
Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.
Необходимые материалы и инструменты
Наверное, у многих людей, которые владеют собственной мастерской либо живут в частном доме, есть такой инструмент как бензопила или электропила. После работы с бензопилой остаются старые, растянутые цепи. Большинство людей их выбрасывают и лишь немногие знают, что из старой, уже ненужной цепки, можно самостоятельно сделать специальную фрезу по дереву на болгарку.
Для изготовления самодельной фрез – насадки по дереву для болгарки не нужно приобретать специализированного инструмента или каких бы то ни было дорогостоящих комплектующих.
Чтобы ее изготовить потребуется подготовить:
- цепь из бензопилы или электропилы;
- шуруповерт или электродрель;
- тиски;
- напильник;
- сверло по металлу.
Также при изготовлении такой насадки, чтобы заклепать цепь, нужно подготовить металлический, прочный стержень. В качестве альтернативы, для изготовления заклепки, можно использовать обыкновенный саморез желтого цвета (именно такие саморезы делаются из прочного материала).
Самодельная пильная насадка для маленькой болгарки
В данном обзоре автор поделится с нами идеей, как сделать своими руками самодельную пильную насадку для маленькой болгарки.
Для этой насадки можно использовать пильные полотна по дереву и металлу для сабельной пилы. И соответственно, с помощью самодельной насадки можно резать металл и пилить дерево.
Советуем также прочитать, как изготовить универсальную шлифовальную насадку для маленькой УШМ (болгарки).

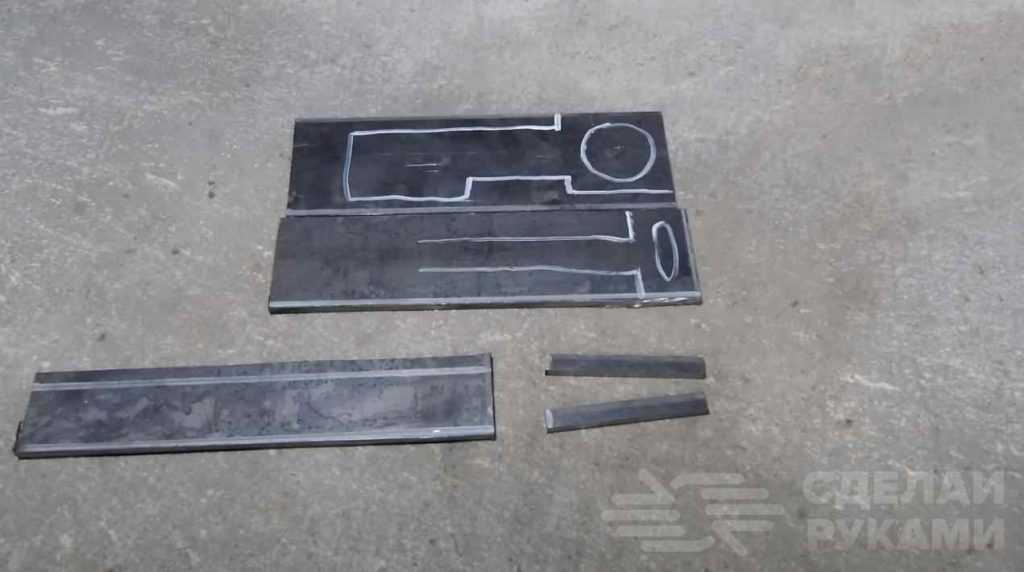

Первым делом из металла толщиной 5 мм необходимо вырезать две основные детали самодельной насадки. Также потребуются дополнительные детали из кусочков металла.

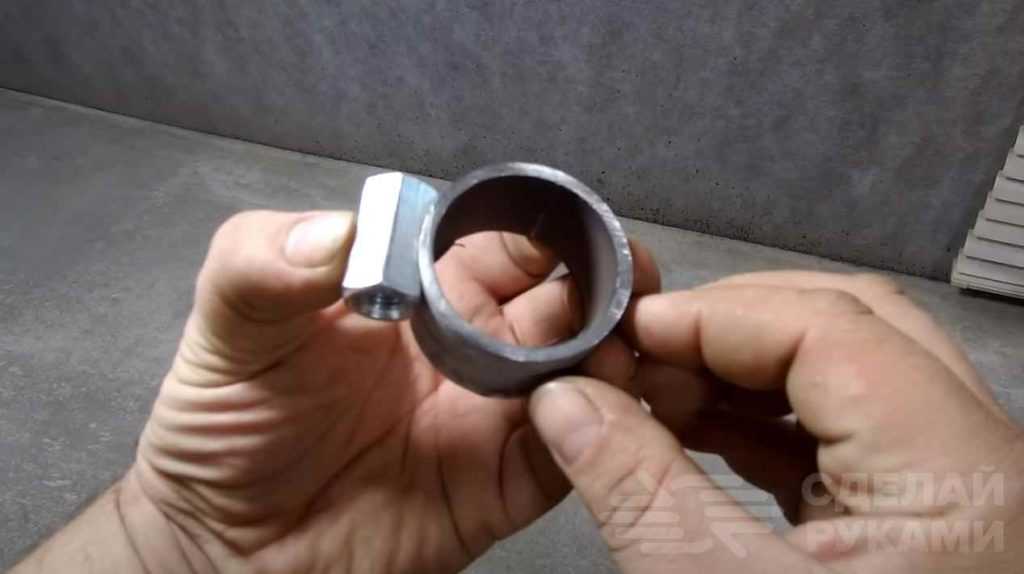

Отрезаем кусок круглой трубы, делаем в нем две прорези (продольную и поперечную), после чего привариваем удлиненную гайку.
Особенности изготовления
Самодельная деталь такого типа имеет определённые ограничения по материалам, с которыми можно работать, применяя её. Создание фрез для ручного фрезера обычно связано с работами со сталью, которая относится к категории мягких. По этой причине подобное приспособление позволяет отлично работать с деревом, но если материал имеет большую твёрдость, то эффективность прибора существенно снижается.
Для создания самодельной фрезы обычно применяют обрезки арматуры либо прутов из стали. Иногда её делают из сверла. Если арматура является основой, то её ребристое покрытие потребуется разровнять с применением токарного станка.
Сначала потребуется изготовить форму нашей будущей фрезы.
С помощью карандаша и линейки рисуем ножи. Если схемы нет под рукой, то можно найти примеры в интернете либо в соответствующей литературе, после чего попросту перерисовать необходимый профиль и следовать дальнейшему алгоритму.
Теперь требуется осуществить непосредственное вырезание формы
В зависимости от того, сколько ножей нам в результате потребуется, необходимо отсчитать нужное количество листов и, захватив их, осторожно вырезать форму будущего изделия, не цепляя пару несущих сторон ножа, а также остриё.
После этого можно начинать делать форму. При помощи клеевого состава потребуется приклеить шаблон к заготовке и осторожно отпилить его при помощи болгарки
Важно помнить, что следует сохранять не только остриё, но и боковые части
Так что при работе с болгаркой потребуется быть максимально аккуратным и принимать во внимание габариты изделия.
✨21. Цепной диск на болгарку
Универсальный режущий диск для болгарок отличается от аналогов наличием на кромке режущей цепи, аналогичный применяемым на электропилах.
Благодаря этому, диск диаметром 100 или 125 мм (в зависимости от модели) может справиться с резкой древесины любой твердости.
Несмотря на агрессивный вид и отрицательные отзывы в интернете пользователей, которые даже и в руках их не держали, эти диски наиболее безопасны, така как конструктивно сделаны таким образом, что при попадании зубьев на инородные предметы или заклинивании диска в древесине, цепь проскальзывает между прижимных пластин, поэтому удара не происходит.
Использование любых инструментов не зависимо от видов и назначения сопряжено с опасностью, поэтому безопасность их использования зависит только от пользователя и правил ТБ, которые он соблюдает при выполнении работ.

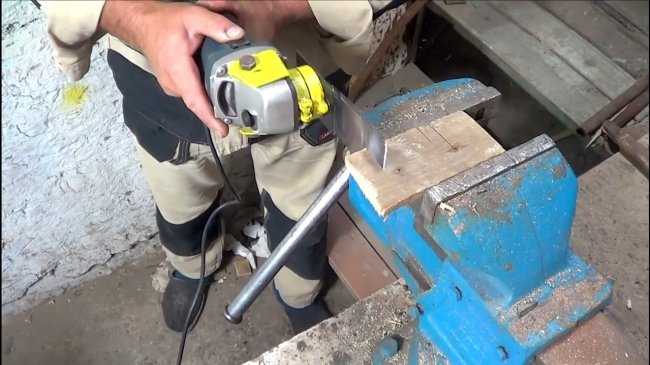

Реноватор из болгарки (насадка)
Список материалов:— подходящий подшипник для эксцентрика;— шайбы, болты, гайки;— стальная труба;— листовая сталь;— старая ножовка.
Процесс изготовления самоделки:

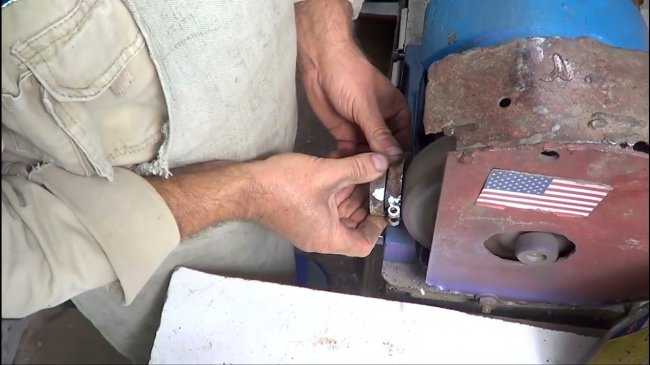

Шаг первый. Делаем эксцентрикПервым делом изготовим эксцентрик, он в изготовлении очень прост. Нам понадобится радиальный шариковый подшипник, диаметр внутреннего отверстия должен быть несколько больше диаметра вала, чтобы подшипник можно было сместить вбок. Чтобы зафиксировать нужное положение подшипника, автор выточил штифт из гвоздя. В завершении подшипник зажимается гайкой и двумя шайбами. Шайбы лучше подобрать такие, чтобы они не зажимали обойму подшипника, это уменьшит трение.

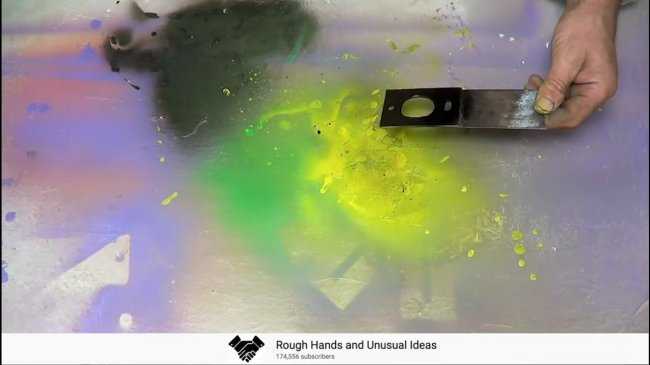

Далее нам нужно вырезать основу, которая будет удерживать нож. Тут нам понадобится кусок листовой стали, и лучше выбирать сталь потолще. В куске стали сверлим отверстие под подшипник, а также привариваем два болта, которые будут служить шпильками.

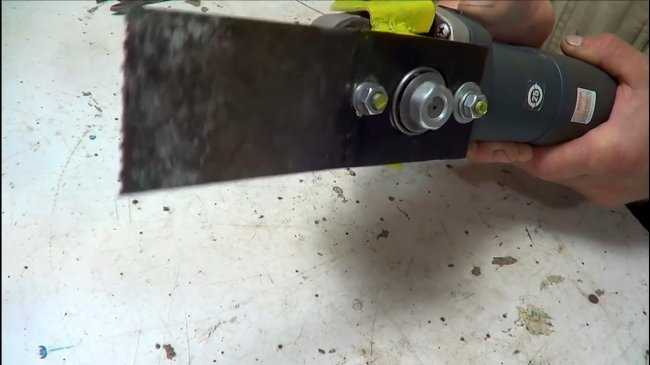

Шаг третий. НожДалее делаем нож для вибрационной пилы, автор решил использовать кусок полотна от старой ножовки по дереву. Такая сталь будет прочной, а зубья пилы смогут долго держать заточку. Отрезаем нужный кусок и привариваем к нему стальную пластину с овальным отверстием, которая будет передавать движения от эксцентрика на нож.
На конце ножа автор нарезал зубчики при помощи бормашины, от этого будет зависеть эффективность работы машины.
Собираем самоделку, сперва крепим эксцентрик, а затем хомут, хорошо затягиваем все болты, чтобы ничего не открутилось от вибраций. Можно устанавливать и нож, у автора он фиксируется шайбами и гайками. Гайки лучше использовать с пластиковым стопорным кольцом, такая гайка не открутится от вибраций, а еще можно будет оптимально подтянуть гайки для уменьшения зазора.
Читаем «отче наш» и запускаем болгарку, все работает, можно испытывать. Автор без труда режет вибрационной пилой доски. Конечно же, основное назначение такой насадки – это прорезать
геометрические фигуры в листовом материале, с такой задачей машина справляется.
Для повышения КПД и долговечности нужно регулярно смазывать узлы трения насадки. А что касается вибраций от эксцентрика, то они, конечно, будут. Чтобы убрать вибрации, эксцентрик должен быть двойным. Все должно быть сбалансировано.
На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное, не забывайте делиться с нами своими идеями и самоделками!
Источник
Преимущества и недостатки
Зачем же производить эту самоделку, если можно просто вставить в лобзик пилку подлиннее? Чем оправдываются старания?
Ну, во-первых, даже самая длинная пилка электрического лобзика уступает в размере пилке от сабельной пилы. Эта доработка дает возможность распиливать более толстые предметы. Во-вторых, распиливание достаточно толстых брусков упрощает то, что данное изделие позволяет пилить по направлению вниз и в сторону от себя, в то время как лобзик, к примеру, может лишь вперед и от себя.
Конечно, у этой самоделки есть и некоторые недостатки. Например, малая величина амплитуды для достаточно длинного полотна «Сабли». У электрического лобзика менее удобная рукоятка при использовании в качестве преобразованного оборудования.
В любом случае, если использование этого инструмента требуется лишь изредка, тогда он вполне годится в качестве достойной замены оригинала, благодаря которой не придется тратиться понапрасну.
Выбор диска по функциям
Для правильного выбора диска, прежде всего, нужно решить, с каким материалом работать.
Можно применять:
- Тонкие диски (1−1,6 мм) лучше всего подходят для резки тонких листовых металлов- например, кузов автомобиля. При работе с более толстыми углами они могут ускорить резку, но риск порчи диска значительно возрастает. В этом случае безопаснее использовать более толстые диски.
- Жёсткие — чаще всего используются для активной обработки (очистки) сварных швов после сварки и склеивания металлических поверхностей перед самой сваркой. С их помощью удаляют (вырезают) скрепы и выступления на металле. Они применяются и в тех случаях, когда поверхность металла должна быть очищена от ржавчины или старой краски.
- Эластичные — в основном используются в качестве альтернативы щёткам по металлу. Они прекрасно очищают даже изогнутую поверхность металла от устаревшей краски и других похожих покрытий.
- Грубые- используются для шлифования металла и дерева. Даже самые маленькие сварные швы могут быть сглажены крупными дисками (с наибольшим зерном), но в основном используются для более тонких операций. Они удаляют выцветший верхний слой деревянных поверхностей, полируют деревянный брус, ржавчину и устарелую краску из металла.
- Абразивные -для обработки бетона несколько меньше алмазных дисков, но они также имеют более короткий срок службы. Их использование оправдано только тогда, когда необходимо выполнить небольшую разовую работу.
- Алмазные диски применяются для резки различных изделий из бетона и камня (тротуарные плиты, ступени, бордюры, облицовочные камни), а также кирпичей всех типов.
Если прибор имеет наружный диаметр всего 125 мм, а шлифовальный станок рассчитан на 115 мм, он не может быть установлен по следующим причинам:
- Во-первых, несоответствие между оборотами самого инструмента и круга опасно для пользователя.
- Во-вторых, когда он нагревается и расширяется, диск может застревать, что приведёт к рывку.
Важно количество зубцов. Чем меньше число, тем быстрее будет работа, но качество разреза будет меньше, и наоборот, большее количество увеличивает время резки, но концы полученных деталей будут плавными
С большим количеством маленьких зубов прибор будет работать с низкой эффективностью. Большие зубья позволяют работать быстрее. Стоимость диска зависит от внешнего размера, количества зубьев, производителя. Самая дорогая модель — с круговой пилой.
По многим причинам лучше покупать круги известных компаний. Понятие «качественный диск» включает в себя не только степень разрыва диска и его абразивные свойства, но и безопасность.
При выборе нового круга стоит убедиться в том, что он предназначен для скорости шлифовального станка. Допустимая скорость указана.
Сложности при работе с болгаркой
О несоответствии оборотов болгарки и циркулярной пилы мы упоминали, но пользователи, имеющие УШМ с регулировкой оборотов, могут сказать, что этот фактор учли, и для их инструмента подойдет любой пильный диск по дереву.
Конечно, установив количество оборотов выходного вала болгарки, соответствующее указанному на маркировке пильного диска, они значительно снижают риск травмирования при работе, но не устраняют его полностью. Виной этому, в первую очередь, сам материал, вернее его структура и неоднородность.
Даже в различных местах одного ствола дерево имеет разную твердость, не говоря уже о включениях вязкой смолы, возможном наличии металла, оказавшегося в толще древесины: от дробинок и пуль, попавших в дерево во время охоты, до вросшей в него проволоки, которой подвязывали ветки. Не забывайте и о сучках, присутствующих практически во всех породах древесины.
При встрече с перечисленными препятствиями пильный диск резко затормаживается и болгарку по инерции просто вырывает из рук, а при прохождении твердого участка, она с удвоенной силой устремляется вперед.
При встрече же с металлом велика вероятность выкрашивания твердосплавного зуба, который может быть захвачен следующим и со скоростью пули выброшен наружу. Хорошо, если в зону действия защитного кожуха.
Еще большей опасности подвергается человек, решивший срезать дерево, ведь при этом болгарку нужно положить на бок, от чего меняется привычный и удобный захват, а значит, ослабевает хватка.
Мы категорически не рекомендуем пилить дерево болгаркой, не имеющей регулировки оборотов, пильными дисками для циркулярных пил. Но существуют специальные диски для УШМ, предназначенные для работы с древесиной.
✨2. Стойка для углошлифовальной машинки
Вертикальная станина-держатель позволит превратить ручную углошлифовальную машинку в полноценный станок для резки металлических, керамических, деревянных и т.п. заготовок (в зависимости от используемого диска).
Отличный вариант для домашнего использования, я себе делал аналог стойки самостоятельно из того что нашел в гараже,
кому интересно, на канале есть статья с описанием и видео-инструкцией самостоятельной сборки стойки для УШМ, смотрите здесь.
Стойка подходит для болгарок с диаметром диска до 125 мм, позволяет регулировать угол наклона в пределах 45 градусов и выполнять резы глубиной до 30 мм. Для фиксации заготовок предусмотрен зажим.
Заключение
Основные правила по технике безопасности говорят о том, что каждый инструмент и расходный материал важно использовать лишь по его прямому назначению. Относится ли такое правило к болгарке в контексте ее использования на древесных заготовках? Скорее нет, потому что производители современных моделей такого инструмента, как угловая шлифовальная машинка, делают конструкции универсальными, а в ассортименте насадок вы сможете найти диски даже для мягкотельных материалов
Но есть другой вопрос – а можно ли болгаркой пилить дерево в качестве целевой заготовке и регулярно? И опять-таки, теоретически это может быть и допускается, но на практике такой подход себя не оправдает. Циркулярные пилы будут эффективнее резать брус и доску, а цепные бензиновые пилы прекрасно справляются с валкой деревьев и бревнами. По этой причине использовать болгарку можно лишь как разовый заменитель профильного инструмента для того, чтобы распилит деревянные заготовки.
