Как сделать арбалет в домашних условиях: руководство, алгоритм, советы

Вы испытываете интерес к средневековой культуре? Хотите получить модный аксессуар, поразить друзей эксклюзивным сувениром? Решили сделать необыкновенный подарок близкому человеку? Тогда вы вполне можете изготовить прямо у себя дома великолепный арбалет! Именно данный вид спортивного оружия сейчас резко набирает популярность, а люди с удовольствием приобретают его для себя в качестве сувенира, броского элемента дизайна. Зачем же нужен лук, что с ним делать? Вот только несколько наиболее распространённых способов использовать арбалет.

• Отличное решение – применять арбалет на стрельбищах. Вот что говорит любитель стрельбы из лука: «Можно устраивать соревнования в меткости с друзьями, с удовольствием стрелять по мишеням, организовывать ролевые игры. Лук всегда пригодится для подобного хобби, позволит развить внимательность, умение концентрироваться, быстро реагировать».
• Сейчас всё чаще применяют арбалеты для охоты. Достаточно зарядить в такой лук стрелу и метко выстрелить, чтобы стать счастливым обладателем куропатки, зайца.
• Востребованы арбалеты и в роли спортивного оружия. Есть профессиональные спортсмены, которые регулярно принимают участие в соревнованиях, постоянно тренируются. Они тоже нередко делают луки своими руками.
• Лук можно сделать центральной деталью интерьера. Дизайнеры отмечают его универсальность: «Арбалет удивительно смотрится в любом помещении. В коридоре он имеет особенно грозный вид, встречая каждого, кто заходит в дом. В зале он подчёркивает торжественность, делает акцент на характере хозяев. В спальне лук намекает на страстные отношения, силу любви. На кухне арбалет вполне можно повесить рядом с картиной, посвящённой охоте, на которой изображена дичь».
• Всё чаще люди приобретают, делают своими руками арбалеты, чтобы порадовать своих знакомых, друзей, коллег необычным подарком. Такой сувенир будет удивительно оригинальным, обязательно пригодится и вызовет яркие эмоции. Особенно уместно преподнести презент мужчине.

Сейчас, когда вы знаете, насколько полезен лук, как его можно применить разными способами, пришло время ознакомиться с основными принципами его изготовления. Как сделать арбалет в домашних условиях, что надо знать, чтобы он хорошо выглядел, отлично стрелял, смог стать достойным оружием, сувениром и аксессуаром? Узнаем совсем скоро. Вам помогут алгоритм, полезные рекомендации.

Прицельная оптика

В качестве арбалетного прицела можно использовать заводскую оптику от огнестрельного оружия. Довольно практичное решение — применение мушки и целика. С помощью последнего можно производить вертикальные поправки. Горизонтальные корректировки удобно выполнять, используя мушку, укрепленную на пересечении плеч и ложа.

Чтобы обеспечить себе удобство транспортировки арбалета, стоит сделать прицельное приспособление съемным. Для этого на оружие можно установить так называемую планку Пикатинни, которая обеспечивает возможность монтажа отдельных прицелов заводской сборки.

Изготовление колодки

Колодка – элемент, прижимающий плечи к ложу, т.е. фиксирущий лук и отвечающий за его надежность при натяжении стрелы. Колодка в зависимости от конструкторской мысли своего изготовителя бывает разной формы. При этом требования к колодке одинаковые:

• Во-первых, элемент должен состоять из 8-10-миллиметровой стали;
• Во-вторых, колодка должна прижимать плечи к ложу в центре, по бокам и даже сверху;
• В-третьих, через колодку должна вылетать стрела, поэтому первая идет с отверстием или проемом.

Часто колодка состоит из нескольких пластин. Главное, чтобы они не были слишком тяжелыми. Иначе арбалетом будет тяжело пользоваться, т.к. его при каждом выстреле будет косить вниз. А если это мини-арбалет своими руками, то он и вовсе будет неудобен для обычного хвата.

Обратите внимание!

• Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками

• Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

• Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

Арбалеты на крупных животных

Самые мощные аппараты имеют силу натяга свыше 55 кг. Их применяют для серьёзной охоты, на крупную дичь. Их дальность — в районе ста метров, а нередко и намного дальше. Это уже серьёзное оружие с высокой пробивной силой и скоростью полёта стрелы. Для натяжения тетивы применяют специальные устройства, которые бывают разных типов. Однако некоторые стрелки сознательно предпочитают пользоваться только силой своих мускулов для натяга.

По всей России на арбалет нужно разрешение, только если сила его натяжения составляет больше 43 кг. Такие аппараты широко продаются в нашей стране легально. Естественно, существуют продавцы, которые могут предложить более мощный арбалет, однако, его приобретение и владение им будет незаконным.

В основном такое оружие провозят нелегально или по частям и продают из-под полы и проверенным людям. Есть также те, кто самостоятельно изготавливает такие мощные арбалеты, но опять-таки если их сила превышает допустимые 43 кг, то это незаконно. Что касается луков, то здесь натяг не должен превышать 27 кг. Такие устройства называются конструктивно сходными с оружием изделиями. Поэтому, отвечая на вопрос о том, нужно ли разрешение на арбалет или лук, можно сказать однозначно: нет, если солюдены пределы допустимых норм.

Обзор чертежей

На первом этапе разрабатывается схема изготовления. Брать за основу заводские модели не рекомендуется, так как они характеризуются сложной конструкцией, что повышает трудоемкость процесса. Чертежи арбалетов могут значительно отличаться друг от друга, поэтому рекомендуется ознакомиться с наиболее популярными конструкциями.

Классическая модель

Для его изготовления потребуется минимум деталей и комплектующих. Чертежи арбалета можно разработать самостоятельно, но лучше взять уже имеющуюся схему. Составные компоненты – ложе, направляющая для стрелы, плечевой модуль, фиксатор тетивы со спусковым механизмом.

Сделать арбалет из дерева можно по следующей схеме.

Изготовление ложа. Рекомендуется сделать полноценный приклад. Для любительских моделей можно ограничиться простым прямоугольным основанием. Древесину нужно взять максимально твердую, но с возможностью ее обработки.
Выбор материала плечевого блока. Нужна пружинистая сталь, либо ее аналог

Важно, чтобы при максимальном натяжении она не испытывала критических нагрузок. Максимальная длина одного плеча – до 50 см

Для регулирования степени натяжения можно изготовить блочный арбалет.
Спусковой механизм. Самый сложный модуль в конструкции. Для изготовления потребуется точно следовать чертежу, готовый блок испытывают на фиксацию тетивы.
Способ натяжение – ручной или механический. Если нужен арбалет для охоты – рекомендуется сделать рычажный механизм для оперативного заряжания.

Для новичков рекомендуется выбрать простые чертежи арбалета. В дальнейшем можно модернизировать готовую конструкцию или сделать новую модель.

Пружинный

Это лучший вариант, если нужно охотиться в воде (опять же, мы помним о том, что в РФ запрещена и охота с арбалетом). Вместо классического плечевого блока применяют пружины. Они располагаются на боковых частях ложа, тем самым уменьшая габариты конструкции. Подводный пружинный арбалет имеет ряд преимуществ – простота изготовления, надежность, возможность регулировки усилия натяжения. Недостаток – малая дальность полета стрелы.

Особенности изготовления арбалета для подводной охоты:

• Пружины рекомендуется поместить в стальные трубки. Это уменьшит риск их засорения, снизит вероятность появления травм.
• Минимальное число деревянных компонентов, если модель будет применяться для подводной охоты.
• Для взвода механизма потребуется рычажный блок. Если пружина будет достаточно тугая – сделать это с помощью штифта проблематично.

Преимущество этой конструкции – ее можно сделать самому из подручных материалов. Подробное описание для этого не нужно, так как зачастую приходится адаптировать чертеж под имеющиеся комплектующие.

Арбалет своими руками из дерева

Как выход, стоит сделать арбалет своими руками. Такое не так проблематично, насколько возможно покажется на 1-ый взор. Конструкция арбалета легка. При секциях пулевой или луковой стрельбы встречается оружейные мастерские, в которых несложно подобрать профессиональных мастеров-искусников. Такой спец вправе сделать арбалет из чего, что содержит под рукой, заменяя отсутствующие строительные материалы на идентичные. Для стрельбы по мишеням самодельный арбалет достаточно подойдет.

Мы начертили чертеж арбалета и собрали его своими руками. При создании арбалета были учтены разработки заграничных производителей и коллег-спортсменов, которые сами изготавливают арбалеты без помощи специализированных фирм.

Наш арбалет различается тем, что как упругую составляющую мы избрали плечи от лука. Это подбор обоснован более легким, в отличие от стальных плечей, весом. Пластиковые плечи также выравнивают физический контакт от мощной отдачи. Чтобы получить способность стрелять прицельно на расстояния до 60 метров, хватает лишь натянуть эти плечи без приложения особой силы. Возможность применение плечей от поломанных луков, является еще одной позитивной индивидуальностью нашего устройства. Основное подыскать пару по силе. Мы советуем Вам внимательно изучить чертежи арбалета и начинать сборку. Арбалет создать — не поле перейти. О том как сделать арбалет своими руками читаем далее.

Устройство арбалета: ложе, плечи, спусковой механизм, прицельные устройства.

Для создания ложа используется настоящая древесина, цельная либо клееная, в большей степени твердые породы. Приблизительные габариты возможно посмотреть на рисунках (1 и 3) — арбалет чертеж. Форму стрелок выбираем сами, руководствуясь удобством и эргономичностью ложа, желаемым имиджем

При выборе необходимо также принимать во внимание возможность верного изготовления

Использование ложа от стрелкового оружия, даёт возможность значительно уменьшить энергозатраты на изготовление арбалета. След от ствола, оставшийся в таком ложе, необходимо забить деревянными брусками, крепко посадив их на эпоксидный клей.

Специального внимания заслуживает обрабатывание направляющих стрелы и тетивы. Их отделка достаточно сильно зависит на точность попадания. Линии направляющих обязаны быть безукоризненно прямы и гладки. Желаемым вариантом есть шлифовка на фрезерном станке и последующая обработка шкуркой с маленьким зерном. Затем требуется полировка направляющих. Изучить пропорции паза направляющей для стрелы, диаметр которой равен 8 мм, возможно на рис. 3. Крестовина, с прикрепленными к ней плечами, монтируется с торцевого окончания ложа. Как правило ее отливают из сплава алюминиевого сплава, но допустимо и создание из алюминиевой болванки. Дерево тоже способно служить подходящим материалом.

Окно, из которого будет вылетать стрела арбалета, обязано находиться напротив паза, который ее направляет. Именно так окно обязано располагаться на ложе крестовины, содержащей упругие элементы. При этом в момент вылета тетива может быть прижата к гладкой плоскости ложа. Крепление каждого плеча к крестовине осуществляется с помощью 2-ух шурупов М8. Механизм срабатывания устройства спуска создан согласно с описанием устройства арбалетов средневековья. Он без особенных заморочек может быть сделан даже при среднем уровне освещенности в мастерской.

Выбор и подготовка материала

Прежде чем перейти к инструкции, как сделать арбалет из дерева, подготовьте заранее материалы. Осмотрите окрестности и постарайтесь припомнить, какие из необходимых пород деревьев произрастают в округе (рисунок 4).

Повторимся, что в домашних условиях арбалет из древесины можно изготовить из следующих пород: береста, акация, дуб, ясень, тис, орешник, бобовник или акация. Чаще всего перечисленные породы встречаются в местных лесах и лесопосадках. При наличии ближайшего хвойного пролеска, рекомендуем искать ельники, сосны

Особенное внимание следует обратить на кленовые рощи. Найдя центрального папу-клёна, поищите распрямленные молодые деревца и подберите одно толщиной от 5 до 15 см. Радиус поиска вокруг основного дерева ‒ от 40 до 50 метров

Радиус поиска вокруг основного дерева ‒ от 40 до 50 метров.

Учите фактор топора, а еще лучше ‒ коэффициент бензопилы. Постарайтесь не изводить лесной массив слишком сильно. Вырезав себе полено, не спешите высекать из него самострел. Вначале его нужно будет просушить и уже после этого обрабатывать. Срок на сушку в теплом, сухом помещении ‒ от двух недель до двух месяцев. Замажьте все щели, поры и другие неровности масляной краской и закиньте на антресоль.

Рисунок 4. Оружие можно изготовить из дерева и металла

В случае невозможности получить древесину напрямик из лесу ‒ закажите брусок интересующей вас породы через интернет. Переменным преимуществом станет экономия времени на обработку древесины, у операторов зачастую можно уточнить сухость брусьев и способ их обработки. Но это сводит на нет всю романтику путешествий и поиска нужной коряги.

Работа над плечами займет столько же времени, что и создание ложа. Оба процесса требуют наличия базовых инструментов по дереву ‒ рубанка, ножа, топора, напильников. Ложе можно украсить резными узорами или подогнать формами под собственную руку, тут уже как угодно. Ограничений на использование материалов нет, оба компонента можно выполнить из одной и той же породы. Рекомендуется покрывать брус специальными растворами во избежание коррозии и гниения, а также древесным лаком. Заготовку плеч следует также обработать защитными растворами, но не лакировать.

Следующий пункт ‒ из чего сделать тетиву для арбалета:

Изготовить с нуля тетиву можно и из дакронового или кевларового волокон, но для этого нужно будет самому вязать веревку (рисунок 5).
Из готовых моделей внимание следует обратить на прочные разновидности веревок: кордовая, полипропиленовая, нейлоновая, пеньковая, волосяная. К влаге из них уязвимы только последние две.
Золотое правило ‒ ориентируйтесь на способность к растяжению: она должна быть минимальна.
Края веревки, крепящиеся на плечах, следует обработать специальным образом, но не завязывать. Для этого шнур оборачивают вокруг заготовки для получения формы, затем конец прикладывают к основе и туго обматывают меньшей по диаметру нитью.
Рекомендуемый отступ ‒ 5 см

Попутно, каждый слой обмотки покрывается сверхпрочным клеем (анаэробный, эпоксидная смола, термоклей), а под конец вся конструкция плотно обматывается кусочком войлока. Любые узлы перетирают веревку, ухудшая её качества и повышая шанс разрыва при нагрузках.

Для этого шнур оборачивают вокруг заготовки для получения формы, затем конец прикладывают к основе и туго обматывают меньшей по диаметру нитью.
Рекомендуемый отступ ‒ 5 см. Попутно, каждый слой обмотки покрывается сверхпрочным клеем (анаэробный, эпоксидная смола, термоклей), а под конец вся конструкция плотно обматывается кусочком войлока. Любые узлы перетирают веревку, ухудшая её качества и повышая шанс разрыва при нагрузках.

Завершающий этап перед пострелушками ‒ сделать стрелы для арбалета, или как их еще называют ‒ болты. Изготовление расходников требует заготовок из цельного дерева или ровных веток. При наличии оборудования для обработки дерева ‒ высекайте болты из брусьев по несколько штук. Также их можно распечатать на 3D принтере, но жить долго такие снаряды не будут. Заимейте два комплекта болтов ‒ с мягкими навершиями и без.

Рисунок 5. Тетива должна быть прочной, но достаточно упругой

Первые отлично подойдут для реконструкторских и ролевых сражений, наконечник заостренного типа следует использовать только для охоты. Острие для охоты изготавливается из проволоки, жести или же алюминия. Сохраняйте легкость! Для оперения потребуются отдельные заготовки из дерева, пластика.

Особенности устройства и основные детали

Из чего состоит этот стреляющий аппарат? В классическом варианте есть три основных компонента, затем есть решения с возрастающей сложностью (кики, ручки, комплектующие, планки Пикатинни и так далее). Наши инструкции по изготовлению арбалета не предполагают установку оптических прицелов или других технических наворотов (рис. 2).

Основная деталь, концентрирующая энергию для съемки — арка. Потянув за веревку, он может передать кинетическую энергию снаряду. Вся структура вращается вокруг этой «капризной дамы». Основные материалы для его изготовления — металл и дерево, но есть и более экзотические решения, например, стеклянная фурнитура или лезвия ножа для масла. Требования к арке — гибкость, жесткость и пластичность. Так, например, прочная стальная рама не будет работать как лук, в то время как автомобильная рессора или пила подойдут.

Чтобы создать каркас из деревянной автофрекчии, обратите внимание на такие породы, как лещина, береста, акация, ясень, тис или фасоль. Перед тем, как разрезать каркас, следует подержать бревно в сухом пыльном месте около месяца или двух

Свежие бревна не обладают качествами, необходимыми для прохождения процедуры обработки.

Как сделать удар для арбалета? Выбирайте твердую древесину, например тис, бук, ясень или дуб. Подойдут фундук и хвойные деревья. Дальнейший процесс зависит только от полета фантазии и вашего мастерства.

Рисунок 2. Основные конструктивные элементы

Основным контроллером механизма является спусковой крючок. Именно он держит тетиву до нажатия на рычаг. Механизм взведения арбалета состоит из цельного блока из металла, реже это паз внутри приклада с цилиндрической штангой-толкателем.

Перечисленные методы не являются окончательным решением. Несмотря на то, что арбалет однозарядной конструкции, способы обхода существуют. Самый распространенный способ — сделать многозарядный арбалет, сделав специальный магазин для хранения и доставки пуль.

Изготовление тетивы

Проверить сбалансированность уровня плеч и направляющей, гладкость хода спускового механизма и плотность притвора всех крепежных элементов можно только при натяжении тетивы на самодельный арбалет своими руками. Она изготавливается следующим способом:

• В длинную доску параллельно друг другу вкручиваются два самореза на расстоянии 50 см друг от друга;
• Два самореза обматываются вощеной льняной веревкой по четыре раза с каждой стороны, чтобы между ними образовалось восемь нитей;
• Четыре нити посередине обматываются вощеной веревкой, чтобы получилась жесткая 8-сантиметровая основа;
• Предыдущая обмотка проделывается с остальными четырьмя нитями;
• Одна жесткая основа надевается на один саморез, второй прокручиваются полученные нити, чтобы они сплелись друг с другом;
• После сплетения четырех нитей с остальными четырьмя, вторая жесткая основа надевается на саморез, а полученный трос обматывается нитью для окончательной фиксации оплетки.

Тетиву остается врезать в плечи. Но если последние предусматривают ролики, то веревка для изготовления жесткого троса должна быть в 2,5 раза длиннее. Причем обматывать придется всего четыре нити, а не восемь. Ведь готовую тетиву придется просовывать в узкие щели, что между роликами и их корпусами.

Спусковой механизм арбалета

Спусковой механизм (замок) является одной из важнейших частей арбалета и должен обеспечивать:

1. Простоту изготовления и монтажа.
2. Безопасность стрелка.
3. Надежное удержание тетивы.
4. Легкость заряжания и плавность спуска.

По типу удержания тетивы замки делятся на три типа:

1. С нижним расположением зацепа.
2. С верхним зацепом.
3. С неподвижным зацепом.

По способу крепления замки бывают двух видов:

1. Собранные в отдельном корпусе. Их отличает удобство сборки и легкость установки в ложу.
2. Замки, непосредственно являющиеся частью ложи. Как правило, это наиболее простые в изготовлении механизмы, состоящие всего из нескольких деталей. К ним относятся замки роликового и штыревого типа.

Штыревой механизм

Штыревой механизм.

Это наиболее простой вариант механизма:

1. В деревянном ложе выбирается паз, за который заводится тетива при натяжении.
2. В этой же точке высверливается гнездо для деревянного или металлического штифта.
3. На нижней грани ложа крепится металлическая планка. При нажатии на нее усилие передается штифту, который выталкивает тетиву из паза и происходит выстрел.

Штыревой механизм не отличается долговечностью и легкостью спуска. Важным недостатком является отсутствие предохранителя.

Роликовый механизм

Это более сложный тип механизма, допускающий установку предохранителя, но требующий тщательной подгонки всех деталей. Части механизма делаются из металла. Принцип его работы следующий:

1. Внутрь ложа на ось устанавливается ролик, имеющий два паза: для закрепления натянутой тетивы и для спускового рычага.

2. Рычаг прижимается к ролику пластинчатой пружиной.
3. При нажатии на спуск ролик проворачивается и высвобождает тетиву.
4. Пружина возвращает рычаг в первоначальное положение, арбалет готов к заряжанию.

Изготовление плечей для арбалета пистолетного типа

Пока сохнет склеенное дерево, подготовим плечи. От листа углеродистой стали (толщина 1мм) отрезаем три полосы размером 50 х 3 см. Во время резки нельзя долго задерживать болгарку на одном месте, металл потеряет упругость. Резать нужно плавными движениями вперед-назад по всей длине отрезка. О том как правильно это сделать вы можете увидеть на видео.

Чтобы увеличить мощность арбалет пистолета нужно дополнить плечи двумя дополнительными полосами (по 25-30 см каждая) с внутренней стороны.

Все три полосы складываем друг на друга и скрепляем зажимами. Можно использовать обычные канцелярские прищепки.

Края полос подравниваем на электроточиле, чтобы они были идеально ровными.

Алмазным надфилем обрабатываем острые ребра каждой полосы. Это необходимо чтобы не пораниться в процессе обработки и эксплуатации арбалета.

Далее необходимо зачистить полосы абразивной бумагой, чтобы снять с них ржавчину и обезжирить.

Полосы, сложенные вместе получаются довольно упругими от средины, а ближе к краям это свойство теряется. Чтобы обеспечить максимальную пружинистость нужно подрезать или сточить края.

От упругости зависит мощность выстрела. На видео видно, как упругие плечи, выпрямляясь задают энергию стреле, выпущенной из блочного арбалета.

Для этого снова скрепляем все три полосы зажимами и кладем на верстак. От каждого края по узкой стороне откладываем по 0,5 см. По длинной стороне с одного и другого края отмеряем по 13 см. Эту точку, с помощью линейки, маркером соединяем с точкой отмеченной на короткой стороне. Полосы скрепляем бумажным скотчем, зажимы снимаем.

Снова стачиваем металл от края до линии отмеченной маркером. Полученные внешние углы закругляем.

Посередине полос просверливаем отверстие диаметром 8 мм. В отверстие вставляем крепежный винт и накручиваем на него две гайки. Затем гайки стачиваем, так чтобы их наружный диаметр был не более 10 мм. Гайки обрабатываем отработанным машинным маслом.

По краю каждого плеча также высверливаем отверстие чтобы закрепить колесики и тетиву.

Конструктивные особенности

Из чего состоит арбалет охотничий? Фото, представленные в данном материале, позволяют увидеть, что в нем можно выделить следующие составляющие части:

1. Корпус – главный силовой узел, на который приходятся нагрузки при спуске тетивы. Служит основанием для установки функциональных деталей.
2. Колодки – часть конструкции для установки дуг натяжения тетивы.
3. Ложа – деталь арбалета, которая используется для размещения стрелы.
4. Тетива – функциональная часть, которая служит для приведения в движение используемых снарядов.
5. Плечи – упругий конструктивный элемент, который отдает энергию при натяжении тетивы.
6. Стремя – деталь, с помощью которой облегчается зарядка арбалета.
7. Спусковой механизм – устройство, благодаря которому происходит размыкание замка и высвобождение тетивы при выстреле.
8. Прицел – устанавливается на арбалет для облегчения наведения на цель.

Диаметр стрелы для лука — как правильно подобрать?

Трубки для стрел производят и очень прочного и в то же время легкого металлического сплава. Это три марки металла – Д16-Т, В95 и В96.
ГОСТ Советского Союза предполагал определенные диаметры для стрел. Поэтому заводы выпускали их диаметром от 6,4 до 8 мм и толщиной стенки от 0,35 до 0,50 мм. Длина стрел также регламентировалась и находилась в промежутке от 700 до 900 мм.
Иные параметры приняла для себя американская компания по выпуску стрел «Истон Алюминум».
Наружный диаметр снарядов этой фирмы начинается с величины 5,6 мм и ограничивается показателем 8,8 мм, а толщина стенки составляет 0,33-0,51 мм. Стрелы имеют длину 974,4 мм.
Маркировка каждой трубки в обязательном порядке содержит сведения о ее диаметре, толщине стенки и наименовании материала из которого она изготовлена.

фото. стрелы для лука

Например, маркировки истоновских трубок следует понимать следующим образом:

1. Первая и вторая цифры – наружный диаметр в дюймах. Обозначение 1/64 означает одну шестьдесят четвертую долю дюйма.
2. Следующие две цифры показывают толщину стенки. Она также обозначается в дюймах.

Надпись 1816 расшифровывается с переносом в метрическую систему следующим образом:

1. Диаметр трубки равен восемнадцати, для перевода в мм умножаем это число на коэффициент 0,4 и получаем значение диаметра в миллиметрах. Таким образом, диаметр трубки равен 18 дюймам ил 7,2 мм.
2. Толщина стенки 16 х 0,025 = 0,4 мм.

Диаметр стрелы по таблице Толщина стенки стрелы по таблице

Трубки в зависимости от свойств металла из которого они изготовлены делятся на:

• упругие (маркировка 24 SRT);
• высокоупругие (маркировка ХХ75);
• повышенной упругости (Х7).
  Это обозначения импортных трубок. Изготавливаемые на постсоветском пространстве трубки, соответствуют импортным: ХХ75 – сплав В95; Х7 – сплав В96.

Необходимые элементы и инструменты

Для изготовления арбалета в домашних условиях потребуются:

• Доска с размерами желаемых габаритов арбалета;
• фанера для подгонки ложа;
• автомобильная рессора;

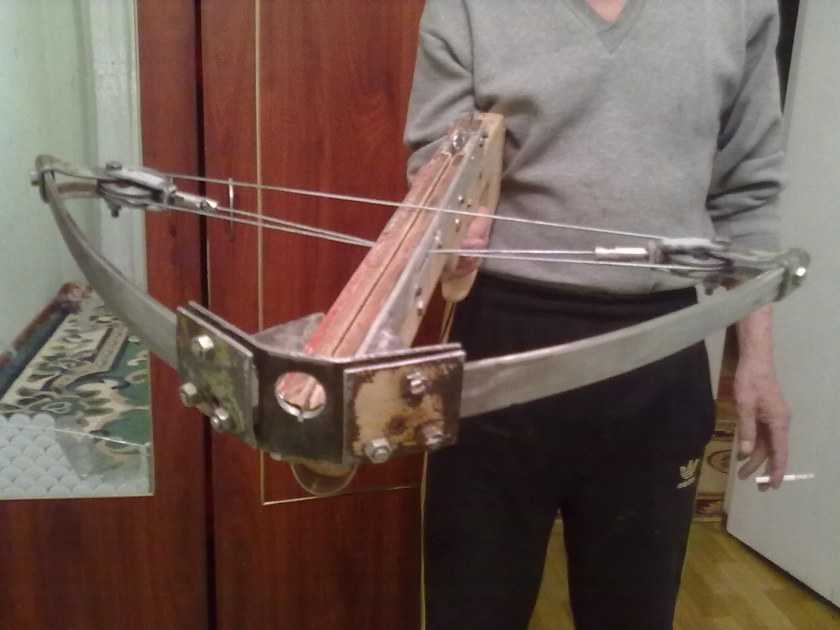

• тонкий стальной трос, например с тормозного рычага мотоцикла.

Основными элементами конструкции выступают каркас с ложем, плечи с тетивой и спусковой механизм. Каркасом является любая древесина, выточенная в нужной форме. Следует брать длинную доску, которой хватит, чтобы вырезать форму от приклада до плечей арбалета. Приклад выпиливается под размеры плеча владельца. Сверху следует предусмотреть направляющую для метательных снарядов. Ее можно вырезать в самом дереве, но удобнее наклеить сверху фанеру.

После изготовления основы можно переходить к метательному механизму. Чаще всего для лука в арбалете используют рессору старого автомобиля. Отпиливается отрезок пружины нужной длины. Между концами дуги натягивается тетива из троса толщиной 1,5-2,5 мм. Плечи фиксируются на каркасе и скрепляются на болтах. После этого основная часть арбалета готова, остается только сделать спусковой механизм и заготовить снаряды.

Как сделать арбалет своими руками

Среди простых орудий, созданных собственноручно, определенно, выигрывает лук. Тем не менее, арбалеты также пользуются огромной популярностью. Если Вы хотите сделать арбалет своими руками, Вам следует лишь ознакомиться с приведенной ниже инструкцией. В качестве примера выбрана средневековая конструкция ввиду ее простоты. Такой арбалет не требует сварки металла, его можно сделать в домашних условиях он также не предполагает наличия пружин, как в его других, более продвинутых вариациях.

Все, что нужно для изготовления простого средневекового арбалета – желание мастерить. Изначально нужно найти подходящую палку для основы конструкции. Рекомендуется использовать черемуху, так как после высыхания древесина сохраняет хорошие характеристики упругости. Когда подходящая ветвь найдена, следует аккуратно отпилить ее, полностью удалить кору и оставить сушиться в теплом месте. Обычно срок сушки составляет порядка 5-7 месяцев.

Пошаговая инструкция:

Кроме этого рекомендуется сразу изогнуть палку, чтобы в дальнейшем она не треснула при обработке и фиксации, а также при эксплуатации. Если в округе нет черемухи, можно воспользоваться вязом или другой альтернативной древесиной.

Следует помнить, что для хорошей прочности, долговечности и упругости пускающей части домашнего арбалета нужно хорошенько выстояться. Более того, в данном случае существенно сократятся шансы на трещину во время эксплуатации арбалета.

Чтобы была возможность потренироваться и для исключения необходимости повторного ожидания, рекомендуется заготовить сразу несколько палок.

На ложе самодельного арбалета можно использовать любой тип доски или сухого дерева. Все зависит от того, насколько точно Вы желаете повторить средневековую модель орудия.

Когда древесина выбрана и обработана, в ее передней части нужно сделать выемку для размещения лука арбалета. Делать выемку можно любым инструментом от пилки по металлу до обычного ножа.

Следующим шагом изготовления арбалета своими руками в домашних условиях является сверление отверстий под болты для лука. Они размещаются на расстоянии в 8-10 см от передней части ложа. Ранее отверстия проделывали нагретым докрасна металлом, поэтому, Вы также можете воспользоваться этим методом, если под рукой нет подходящих инструментов.

Более того, если у Вас под рукой нет и болтов, воспользоваться можно тем же деревом.

Верхняя плоскость ложа должна иметь желобок, в котором будет размещаться болт арбалета. Часто такой желоб делают круглым, однако рекомендуется выстрогать его треугольным, чтобы повысить точность болта.

Когда все готово, можно фиксировать лук. Его прикладывают к проделанному вырезу в передней части ложа и крепко приматывают веревкой к установленным ранее болтам или их деревянным альтернативам. Этого будет достаточно, но для более плотной фиксации лучше воспользоваться клеем.

Последним элементом самодельного арбалета является организация спускного механизма. Обычно используют самый простой рычажной тип. На чертеже арбалета ниже показано, как действует такая система.

Когда спускается скоба-рычаг, штырь моментально пускает тетиву, и она запускает болт вперед

Важно то, что у данной системы нет никаких предохранительных механизмов, поэтому устанавливать болт нужно исключительно перед выстрелом

Созданный арбалет должен обладать силой натяжения порядка 40 кг, поэтому конструкция не будет попадать в список холодного оружия. Натяжение тетивы осуществляется руками, поэтому дополнительные механизмы также не требуются.

Схема сборки арбалета

Арбалет который мы предлагаем собрать состоит из следующих основных частей см. Схему 1 (все размеры даны в мм.).

Схема 1

Ложе может быть изготовлено из цельной или клееной древесины твердых пород. Ориентировочные его размеры показаны на рисунке. Форма выбирается по усмотрению стрелка. Самое главное, чтобы она была удобна для дальнейшего использования. В зависимости от того, левша вы или правша, с соответствующей стороны делается специальное углубления для более плотного контакта головы стрелка с ложем. На нашем примере, оно сделано для правшей.

Схема 2

В нашей схеме арбалета, ложе и направляющая составляют единое целое

Поэтому необходимо особое внимание уделить отделке поверхностей. От ее качества будет в большой степени зависеть точность стрельбы. Они должны быть строго прямолинейны, не иметь шероховатостей, заусенцев и т

п. Лучше всего обработать их на фрезерном станке с последующей зачисткой мелкой шкуркой и полировкой

Они должны быть строго прямолинейны, не иметь шероховатостей, заусенцев и т. п. Лучше всего обработать их на фрезерном станке с последующей зачисткой мелкой шкуркой и полировкой.

Размеры направляющего паза для стрелы диаметром 8 мм. показаны на рисунке 3.

К торцу ложи прикрепляется крестовина с привинченными к ней плечами. Крестовина отливается из легкого алюминиевого сплава или же фрезеруется из алюминевой болванки. Ее можно изготовить и из дерева.

Положение на ложе крестовины с упругими элементами должно быть таково, чтобы окно для вылета стрелы располагалось против направляющего паза. (Рисунок 4), а тетива при выстреле прижималась к поверхности ложа.

Каждое плечо крепится к крестовине двумя винтами.

Схема 3

Схема 4

Принцип работы спускового механизма заимствован из описания конструкции средневекового арбалета. Изготовление ее требует точности и скрупулезности (рисунок 5).

Схема 5

Работа и устройство механизма ясны из схемы 5. Во взведенном положении тетива (1) зацеплен за выступ (а) рычага (2). От поворота рычаг удерживает спусковой крючок (3). При нажатии на крючок рычаг освобождается, и тетива, устремляясь вперед, посылает стрелу. Перемещение рычага ограничивает упор (4). Для смягчения удара на упор необходимо одеть резиновую трубку. Положение упора подбирается таким образом, чтобы выступ (а) рычага в крайнем положении располагался ниже направляющей поверхности ложа, не препятствуя тем самым скольжению тетивы. После выстрела рычаг удерживается в крайнем положении пружиной (5).

При взведении арбалета тетива упирается в выступ (б) и поворачивает рычаг (2) в исходное положение. Спусковой крючок при этом по действием пружины (6) поворачивается и фиксирует рычаг и тетиву.

Чтобы исключить возможность случайного соскакивания тетивы с выступа (а), спусковой механизм закрывается крышкой (7). Между крышкой и ложей оставляется зазор для прохода тетивы. К крышке прикреплена плоская пружина (8), удерживающая стрелу на направляющих при прицеливании.

Подшипник (9), укрепленный на конце спускового крючка, значительно уменьшает усилие спуска. Необходимую величину спускового усилия можно подобрать, пропиливая поверхность рычага (2), которая опирается на подшипник.

Для уменьшения веса рычага рекомендуем изготовить его из легкого сплава Д16Т. В качестве пружин (5) и (6) могут быть использованы английские булавки.
