Пресс гидравлический своими руками: инструмент из домкрата

Как сделать пресс из домкрата своими руками?

В основу данного оборудования входит надежная рама. Она изготавливается из швеллера или металлических углов.

Как сделать самодельный пресс из домкрата своими руками, чертеж

Шаг	Описание

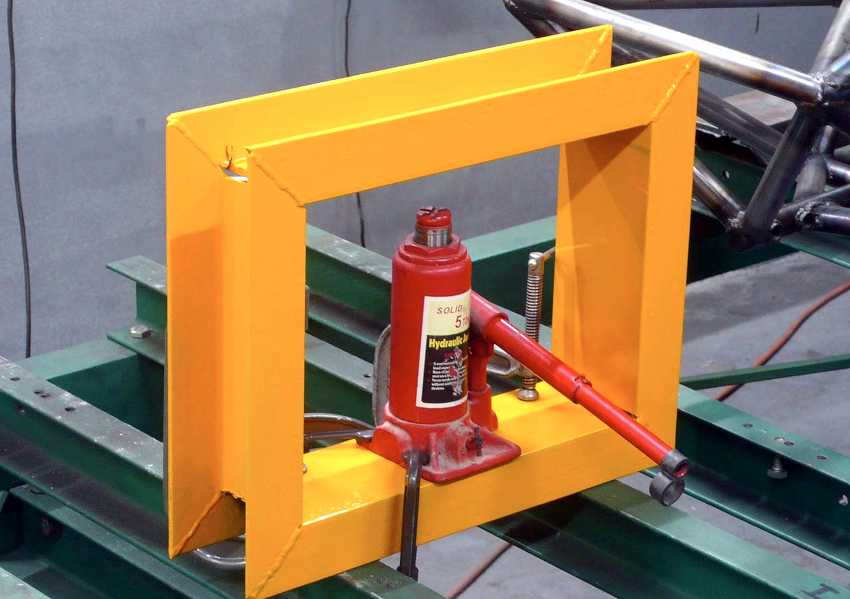

Рама используется со сдавливющим усилием до 5 тонн	1 (упорна балка сверху);2 (крепежные элементы);3 (домкрат до 20 т);4 (пружинный механизм);5 (подвижная конструкция);6 (стопор);7 (приспособление для регулировки);8 (поперечная конструкция);9 (опорные ножки).
Все надежно закреплено	Возможны два варианта: при помощи, что надежнее. Есть монтаж на болтах
Гидравлический пресс своими руками из домкрата чертеж с болтовым соединением	Здесь необходимо точно рассчитать усилие пресса
Монтаж балки понадобится для большей жесткости	Опорный элемент можете придумать сами, в зависимости от воображения. Наличие перекладины снизу обязательно, для жесткости.

Совет! При производстве гидравлического пресса из домкрата в первую очередь нужно обеспечить прочность рамы, именно на нее будет оказываться нагрузка.

Какой домкрат подойдет для нашей конструкции

На сегодняшний день чаще всего используется для производства гидравлического пресса стаканный домкрат. Есть недорогие устройства, которые в состоянии выжимать более двадцати тонн.

Стаканный гидравлический домкрат
Примечание! Но есть проблема в использовании подобного оборудования, они не способны функционировать в перевернутом состоянии.

Вроде логично, закрепить домкрат на верхней балке, а нижнюю использовать, как опору, но в этом случае домкрат придется дорабатывать.

Переделка конструкции:

Вариант 1: устанавливаем бак и связываем его с отверстием для заливки домкрата при помощи силиконовой трубки.
Вариант 2: потребует новой разработки самого домкрата.

Работа системы прижима

Чтобы сделать пресс из гидравлического домкрата своими руками, предусматривается формирование штока. Многие мастера утверждают, что он не удобен в работе. Нужна большая площадь для разработки различных, крупных пресс-форм и деталей больших габаритов.

В роли колодок можно использовать чушки, в которых делаются глухие отверстия для укрепления с основной конструкцией пресса. Если нет финансовых возможностей, то узлы можно изготовить самостоятельно. В балке нужно сделать отверстие, куда должна войти пятка домкрата, практически без зазора. Затем делаем несколько отверстий для возвратного механизма.

Балки изготавливаем с открытыми гранями

Затем в верхней части узла привариваем отрезок трубы для посадки домкрата. Нижнюю часть привариваем при помощи уголков.

Роль переставной опорной балки

Для крепления переносной балки, подойдут стальные массивные пальцы. На вертикальной части рамы делаем ряд круглых просечек на разной высоте. Диаметр просечек должен совпадать с сечением всех болтов.

Крепление опорной балки

Установка возвратного механизма

Последняя деталь в конструкции гидравлического пресса, это возвратный или пружинный механизм. Здесь можно вставить обычные пружины для дверей. Задача может значительно усложниться при использовании верхней бабки, так как собственный вес может не позволить сжиматься пружинному механизму.

Увеличиваем число пружинСовет! Один из вариантов, это увеличение числа пружин до 6-ти или использование более мощных деталей.

Если отсутствует верхняя колодка, то рекомендуется закрепить пружину к штоку при помощи шайбы. Если образовались излишки длины пружины, можно расположить их в наклонном состоянии.

Расчет размеров и изготовление механического

Прессы механического типа используются для обработки кожаных изделий, металлических компонентов, а также картона и поролона. Чтобы самому смастерить устройство, необходимо:

Четыре одинаковых уголка из металла с длиной около 90 сантиметров соединить с четырьмя уголками, длина которых составляет 55 сантиметров. Чтобы их скрепить, используют обычные шурупы или электрическую сварку.
Закрепить между собой два полученных железных прямоугольника металлическими трубами.
Усилить изготовленный короб стальными пластинами и поперечными прутьями.
Сделать в одной из стенок небольшую дверцу, через которую можно будет доставать спрессованные изделия.

Затем приступают к формировке основного компонента — поршня. Для этого железные швеллеры длиной 55-65 сантиметров сваривают друг с другом. После чего конструкцию усиливают поперечной железной балкой. В ее центре присоединяют фланец со вставленным внутрь прутом. Затем к железному коробу с противоположных сторон приваривают швеллеры.

Когда конструкция будет полностью собрана, на прут надевают шайбу с гайкой и подшипником.

Нюансы изготовления мини-устройства для прессования

Многие мастера отдают своё предпочтение малогабаритным конструкциям. Таким людям, безусловно, по душе придётся мини-пресс, предполагающий настольный способ установки.

Подобный аппарат отличается простотой изготовления, но его редко используют из-за малой практичности. К примеру, его применяют, если требуется наколоть грецких орехов либо спрессовать тару из жести или пластика.

Раму мини-пресса собирают из прочных пиломатериалов. Из досок в количестве 4-х штук мастерят каркас прямоугольной конфигурации. В его верхней части устанавливают мобильную деревянную прессовочную поверхность. Систему гидравлики делают из стандартных медицинских шприцов.

Сборка съемного упора

Пресс гидравлический ручной изготавливается по определенной технологии, которая предполагает на следующем этапе начало сборки одного из элементов гидравлического пресса, он называется съемным упором. Его следует установить таким образом, чтобы шток домкрата был укреплен в его центральной части. Тогда как сам съемный упор при работе должен скользить между направляющими стойками. По этой причине его длина должна быть эквивалентна расстоянию между наружными краями стоек, в качестве которых выступают уголки. Работа гидравлического пресса должна предполагать жесткость конструкции, для этого съемный упор нужно изготовить из полотна стали, толщина которой равна 10 миллиметрам. Из него с помощью металлорежущего инструмента нужно выкроить 10 равных по габаритам пластин, ширина каждой из которых должна быть равна 100 миллиметрам. Две пластины нужно сделать короче остальных на 10 миллиметров. После длинные пластины нужно укрепить между собой в отдельных точках или швом. Тогда как короткие пластины должны быть приварены с двух сторон данного блока с отступлением от концов 10 сантиметров. При запуске оборудования данные выступы не позволят съемному упору двигаться в сторону.

При изготовлении нужно выполнить и поршень гидравлического пресса, а также возвратный механизм, который необходим для возвращения рабочей части после осуществления работ. Его изготавливают с использованием пружины в количестве двух штук, а также пластин, в которых делаются отверстия в центральной части. Когда вами будет составляться схема гидравлического пресса, нужно учесть габариты возвратного механизма, которые должны быть несколько больше по сравнению с диаметром винтового штока. Данный элемент не позволит сдвигаться пластинке при работе. Верхним концом пружину нужно зафиксировать к пластине, тогда как нижним пластина крепится к подошве домкрата. Для того чтобы сделать ход штока несколько меньше, нужно использовать дополнительные вставки, которые фиксируются на упор. Помимо прочего, можно изменить шаг до верхнего упора, укрепив другую пластину несколько ниже данного элемента.

Актуальность изготовления гидравлического пресса

Чаще всего это оборудование необходимо для монтажно-ремонтных работ. Некоторые компоненты подвески или ходовой части для проведения восстановительных работ следует правильно демонтировать.

Главной сложностью является стоимость гидравлического пресса. Несмотря на то, что в нем применяется принцип обыкновенного домкрата, цена оборудования может достигать нескольких сотен тысяч рублей. Нередко именно этот факт обуславливает желание сделать ручной пресс самостоятельно.

Основные преимущества эксплуатации самодельной конструкции, сделанной из ручного домкрата своими руками, заключаются в следующем:

возможность адаптировать оборудования для конкретного вида работ. Это относится как техническим показателям, так и к эксплуатационным качествам;
низкая себестоимость. Возможность применения подручных материалов существенным образом скажется на окончательной цене. Главное – правильно подобрать гидравлический домкрат, так как он является основным компонентом станка;
ремонтопригодность. Это отражается на стоимости эксплуатации

Важно изначально сделать качественный пресс и выбрать правильную модель гидравлического домкрата.

Помимо традиционного демонтажа подшипников из ступицы автомобиля, оборудование может выполнять ряд полезных действий. В первую очередь это касается процесса контролируемой деформации стальных конструкций.

Одним из преимуществ модели, изготовленной своими руками, являются небольшие размеры. Станок может быть размещен в любой части автосервиса. Главное – обеспечить удобство для монтажа деталей, которые необходимо обрабатывать.

Ремонт пресса гидравлического из домкрата своими руками

Для поддержания длительной работоспособности пресса гидравлического, выполненного на базе домкрата, самодельное устройство нуждается в правильной эксплуатации и обслуживании. В процессе работы необходимо следить за уровнем масла в гидравлическом цилиндре, смазывать подвижные детали, проверять состояние уплотнительных соединений, надежность закрепления элементов сборки.

Для поддержания работоспособности пресса необходимо следить за уровнем масла в гидравлическом цилиндре, проверять надежность закрепления элементов и смазывать подвижные детали

Однако в любом механизме может произойти сбой в работе, что является причиной неправильной эксплуатации или износа отдельных элементов конструкции. Если созданный своими руками пресс гаражный гидравлический остановился или не запускается, следует проверить уровень масла в гидроцилиндре. При его недостаточном объеме потребуется выполнить заполнение емкости с последующей прокачкой домкрата.

Если наблюдается утечка жидкости, это свидетельствует о механическом повреждении конструкции или поломке отдельных ее элементов. Для устранения дефекта необходимо разобрать домкрат, проверить все его детали на предмет отсутствия коррозионных повреждений. Шток осматривается на наличие деформаций. Поврежденные элементы следует заменить на новые. Рабочее масло необходимо полностью слить. Внутреннюю полость домкрата и все его элементы промывают керосином и высушивают. Старые уплотнительные прокладки и манжеты требуется заменить на новые.

Другие неполадки при работе сделанного своими руками пресса из гидравлического цилиндра

Если наблюдается недостаточный уровень усилия пресса ручного гидравлического, своими руками выполненного, или механизм работает прерывисто, такая проблема связана с возможным попаданием в полость домкрата воздуха, что негативно отражается на работе поршня. Для устранения повреждения в цилиндр следует добавить рабочую жидкость, удалив воздух через трубочки.

Низкое давление механизма объясняется повреждением клапана, который отошел от отсеков, загрязнился или же в нем ослабли пружины. В первых двух случаях проводится ремонт или замена элемента. Очистка клапана выполняется при помощи влажной ткани с последующей сушкой элемента. В случае сильного загрязнения механизм промывается керосином или бензином и просушивается сжатым воздухом. Если причина кроется в износе пружин, их необходимо поменять на новые элементы.

При попадании в полость домкрата воздуха, наблюдается недостаточный уровень давления пресса

После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий. Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух.

Гидравлический пресс является многофункциональным универсальным оборудованием, которое может использоваться для решения разных задач, где необходимо приложить усилия. Инструмент можно приобрести в специализированном магазине или сделать пресс своими руками из гидравлического домкрата, что позволит сэкономить финансы

Для этого важно правильно выбрать необходимый материал и придерживаться алгоритма сборки элементов

Схема пресса

Чертеж пресса для сайлентблоков, сделанного своими руками

Прежде чем приобретать сам гидравлический домкрат, чтобы сделать пресс для запрессовки различных сайлентблоков или подшипников, выберите подходящую схему устройства.

Есть два отличных варианта для гидравлического пресса:

Гидродомкрат монтируют на основание рабочей станины пресса и давит вверх;
Домкрат устанавливается сверху станины. Устройство создает давление, но в этом случае вниз.

Большинство домашних мастеров отдают предпочтение первому варианту пресса. Второй тип схемы актуален для некоторых слесарных работ.

Помните, что иногда конструкция некоторых гидравлических домкратов не позволяет устанавливать вверх ногами. Потому перед выбором убедитесь в этом.

Особенности конструкции пресса

Гидравлический пресс имеет несколько важных особенностей конструкции, которые учитываются в процессе создания чертежа и непосредственно во время сборки устройства.

Станина пресса. Представляет собой раму, внутри которой гидравлический домкрат будет осуществлять давление на детали. Потому к станине предъявляются повышенные требования по прочности. Рама должна иметь запас надежности, чтобы шток домкрата мог эффективно давить на деталь, но при этом не деформировать станину. Станина дополнительно служит для создания устойчивости вашей конструкции. Лучше, чтобы станина имела форму платформы.
Высота гидравлического станка напрямую зависит от размера используемого гидродомкрата, необходимого параметра свободного хода штока и высоты сайлентблоков. Не забудьте учесть толщину стола. Согласно первой схеме, озвученной выше, усилие штока домкрата передается на деталь через рабочий стол с подвижной конструкцией. Он устанавливает поверх гидродомкрата на станину. По ней осуществляет движения вверх-вниз. Поддерживается рабочая поверхность направляющими, установленными по бокам.
С двух сторон гидродомкрата пресса располагаются оттягивающие пружины достаточной мощности. Одна проушина цепляется за основание рамы, а другая за подвижный рабочий стол. Функция пружин — сжимать домкрат в его начальное положение при не выдвинутом штоке.
Если рассматривать вторую схему пресса, то здесь упор обрабатываемых сайлентблоков — это основание рамы. Домкрат фиксируется на рабочем подвижном столе станка, который подвешивается на раме с помощью оттягивающих пружин.
На двух предлагаемых схемах пресса под головку штока выполняется гнездо. Его требуется изготовить на узлах сопряжения. В случае с первой схемой — снизу стола, а во второй схеме — сверху рамы. Для этих целей можно использовать отрезок от металлической трубы. Главное, чтобы элемент имел нужный диаметр.

Важный момент при разработке своими руками гидравлического пресса — это возможность регулировки свободного хода у штока устройства. Также нужно регулировать по мере необходимости высоту деталей при их обработке. Для этого можно задействовать такие варианты:

Вверху станины самодельного пресса можно разместить привод винтового типа, дополненный штурвалом. При вкручивании винта с плитой уменьшается просвет для обрабатываемых заготовок внутри рамы;
Использовать съемный упор для гидравлического пресса, имеющий вид подвижной рабочей поверхности. Ее фиксируют на станине болтами и гайками. Чтобы сделать это, нужно высверлить отверстие с определенным шагом по высоте;
Задействовать сменные вставки-подкладки, выполненные из прочного металлопрофиля;
Скомбинировать указанные выше варианты.

Какой делать?

Прессование давлением позволяет выполнять практически все необходимые в обыденной жизни прессовочные операции. Самодельные прессы выполняются чаще всего энергетически автономными, т.е. без отдельного привода, резервуаров рабочего тела, станций подкачки и пр. Выбор той или иной конструктивной схемы пресса определяется в конечном итоге его назначением и рабочим усилием.

В качестве встроенного в пресс силового блока проще всего применить автомобильный домкрат – он развивает усилие до 100 тс, а домкраты на 10 тс общеупотребительны. Единственная операция, с которой пресс из домкрата не справится – это формовка (сплющивание) концов прутьев при художественной холодной ковке.

Домкрат используется чаще всего гидравлический бутылочный (но см. также ниже). В таком случае гидравлический пресс можно сделать по одной из след. рамных конструктивных схем (см. рис.):

Основные конструктивные схемы самодельных прессов

Поз. А – домкрат перевернут, наглухо закреплен на неподвижной верхней траверсе, а к головке рабочего штока домкрата крепится пуансон. Это самая простая и в то же время надежная и вибрационно устойчивая конструкция (о роли вибраций в работе пресса см. далее). Недостатки – если домкрат понадобился по прямому назначению, демонтировать его достаточно сложно и долго, а качать рычаг домкрата, висящего вверх ногами, не очень-то сподручно.
Поз. Б – схема с подвижным столом. Конструктивно сложнее, т.к. добавляется подвижная траверса – стол. Качают домкрат как всегда, снять его просто, т.к. он может быть вовсе не закреплен. Недостатки – наихудшая вибростойкость; кроме того, технология большинства прессовочных операций рассчитана на то, что пуансон давит на заготовку или деталь сверху, а если наоборот, то сложно и может вовсе не получиться. Зато для ремонтных и/или механосборочных работ это оптимальный вариант: если нужно выдавить из шкива или подшипника намертво приржавевший к нему вал или, наоборот, напрессовать их на вал, то его (вала) длина ограничивается только высотой потолка в мастерской. В целом же гидропресс с подвижным столом из домкрата это наилучший вариант для гаража или СТО.
Поз. В – с силовым блоком на подвижной траверсе. Конструктивно наиболее сложен, но виброустойчив, прочен и долговечен, т.к. нагрузка на самое слабое звено – подвижную траверсу – не точечная, а фактически рассредоточенная. Домкрат также может быть не закреплен, но, если вывернется и грохнется, последствия будут хуже, чем если свалится с опорной плиты. Недостаток – качать домкрат, который потихоньку ползет вниз, не вполне удобно.

Винтовой пресс с ручным приводом (поз. Г) позволяет создавать усилие максимум до 1,5-2,5 тс. В работе с металлом применяется, когда такого достаточно, в след. случаях (см. также видео):

Когда достаточно усилия прессовки менее указанных значений:

Видео: винтовой пресс 2/2

В качестве небольшого или мини-пресса для мелких не очень ответственных работ:

Как съемник:

Только ли гидравлика?

Самодельный пресс из домкрата может быть не только гидравлическим. Многие легковушки при продаже комплектуются ромбическим винтовым домкратом. Усилие он дает не более 2-2,5 тс, но дешев («новый, хороший» можно приобрести за 1300 руб.). Небольшое усилие не только недостаток: рама пресса с винтовым домкратом может быть сделана из деревянного бруса от 150х150, и к нему же возможно приспособить в качестве привода электродрель, см. рис.:

Самодельный механический пресс с электроприводом из винтового ромбического домкрата

Если максимум, что вам нужно – гнуть прутья до 8-10 мм, такого пресса на это хватит. И любопытный факт: автору статьи лет 10 тому назад довелось случайно познакомиться с деятелем, который, работая по 3-4 часа по первым 2-3 дням недели, зарабатывал 20-25 тыс. руб. в мес. В то время сумма немалая. Каким образом? Скупал за половину закупочной цены металлолома пустые металлические банки, плющил и сдавал уже по нормальной цене. Банок-то больше всего приносили пивных, они алюминиевые, а он дорогой. Жаловался, правда, что работа грязная – основной объем сырья притаскивали бомжи.

Прессовка и вибрации

Вибрации тянущегося при прессовке металла – бич большой промышленности, и прессы-гиганты, вроде того что еще из СССР поставил НКМЗ французскому «Форжалю», из-за этого представляют собой сложнейшие агрегаты

Но ИП и любителям тоже стоит обратить самое серьезное внимание на виброустойчивость пресса. Задир на каленом валу или шейке полуоси – неисправимый брак

Особенности конструкции самодельного пресса

Как указывалось выше, пресса с мощностью в 10-20 тонн будет достаточно, а в остальном следует отталкиваться от своих потребностей.

Основным и главным элементом самодельного пресса для гаража является гидравлический домкрат. Можно самостоятельно сделать встроенный насос с гидравлическими цилиндрами. Работать они будут по принципу передачи давления масла из меньшей камеры к большей.

Два цилиндра соединяют между собой каналами, по которым проходит специальное масло и давит на поршень. Таким образом усилие передаётся на инструмент и обрабатываемый предмет. Установка цилиндра выполняется вертикально, но для узконаправленных целей могут быть выполнены горизонтально.

С помощью насоса в цилиндре большего размера создаётся давление. Самый лёгкий в исполнении пресс на базе бутылочного домкрата

Важно заранее продумать, какие работы будут выполняться с помощью пресса

Можно регулировать ход домкратного штока и высоту опрессовываемых деталей.

Для этого существует несколько способов:

установка вверху рамы винтового привода;
создание съёмного перемещаемого мобильного стола;
использование съёмных подкладок;
применение вышеописанных методов вместе.

Все перечисленные размеры заносятся в чертёж

Важно учитывать размер домкрата, обрабатываемые детали и металлопрокат

Особенности конструкции гидравлического домкрата, его преимущества и недостатки

Использование гидравлического домкрата в качестве основного рабочего узла, чтобы изготовить самодельный пресс, не является случайным. Использование домкрата основано на законах физики, которые гласят, что жидкость под воздействием давления не сжимается и не уменьшается в объеме. Именно это свойство обеспечивает функционирование домкрата.

Гидравлический домкрат работает по принципу гидропресса.

Благодаря этому свойству домкраты способны без потери мощности воздействовать на обрабатываемую заготовку. Сила, оказываемая на заготовку, значительно превышает усилие, которое человек прилагает к рычагу домкрата. Пресс из домкрата обладает высоким показателем КПД, который равен 80%. Домкрат в конструкции пресса позволяет делать значительное усилие на сжатие. Такой эффект достигается очень большим передаточным отношением между поперечным сечением рабочего цилиндра и плунжера насосного устройства домкрата.

При большом количестве преимуществ конструкция домкрата имеет и некоторые недостатки. Их необходимо учитывать, когда конструируется пресс из домкрата. Один из наиболее существенных недостатков заключается в отсутствии возможности точной регулировки высоты опускания штока. В конструкции пресса это приводит к тому, что после каждого использования установки требуется проводить стравливание давления до нуля, для повторного использования пресса.

Наиболее подходящим узлом для конструирования пресса является одноштоковый бутылочный домкрат. Этот тип домкратов обладает сравнительно небольшими размерами. Использование его в конструкции пресса позволяет осуществить конструирование гидравлического домкрата своими руками, который имеет небольшой размер, что дает возможность размещения установки в небольшом помещении домашней мастерской.
