6 способов сделать мини-дрель своими руками в домашних условиях

Изготовление гравера из 3D-принтера

Обыкновенный 3D-принтер является хорошей основой для создания гравера, с помощью которого можно будет резать различные материалы, делать поделки и выполнять другие операции. Чтобы модернизировать имеющееся устройство, потребуется дополнительно установить плату, которая будет питать оперативные цепи оборудования и лазерный модуль.

Гравировальный станок, созданный из 3D-принтера, продемонстрирован в следующем видеоролике.

Кроме рассмотренных простейших способов создания самодельной гравировальной машинки из 3D-принтера, маленького электромотора, небольшого электродвигателя, блендера и дрели существуют также другие варианты. При этом за основу используют как данную технику, так и другие электроинструменты. Народные умельцы постоянно придумывают новые модификации, проявляя конструкторскую фантазию. Реализуя на практике любой из приведенных вариантов или самостоятельную разработку, следует обеспечить безопасность создаваемой самоделки. Для этого необходимо хорошо изолировать электрические контакты и надежно выполнить сборку оборудования.

Источник

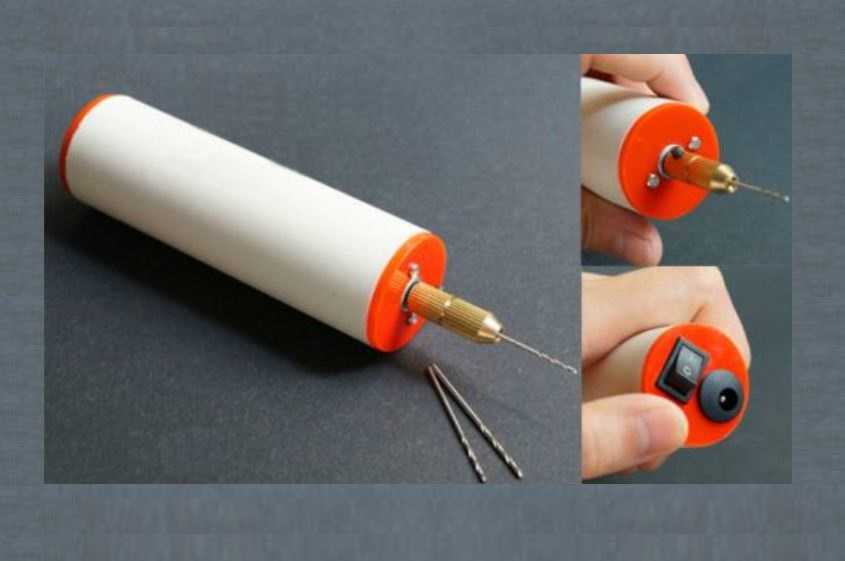

Полный аналог фабричного «дремеля»

Для изготовления понадобится моторчик с питанием 5V или 12V, который можно извлечь из сломанной детской игрушки, миниатюрного вентилятора, принтера, магнитофона, или просто купить на Aliexpress. Если дрель планируется использовать не только для сверления печатных плат, можно изготовить удобный корпус из полипропиленовой водопроводной трубы. Подбираем диаметр таким образом, чтобы мотор плотно держался за стенки. Вентиляция, как правило, проходит вдоль вала. Можно использовать пустую тубу из-под строительного герметика.

Торцевые заглушки выпиливаются из любого материала: например, ПВХ или акрила. Если двигатель достаточно мощный – зарядное устройство от старого мобильника не подойдет. Нужен запас по току хотя бы 3А (для 5 вольт). Хороший вариант – старый блок питания от компьютера (можно за копейки приобрести на радиорынке).

Цанговый патрон приобретается в магазине: отдел комплектующих для граверов и «дремелей». Если есть необходимость регулировки оборотов – можно изготовить схему самостоятельно, или приобрести готовый блок.

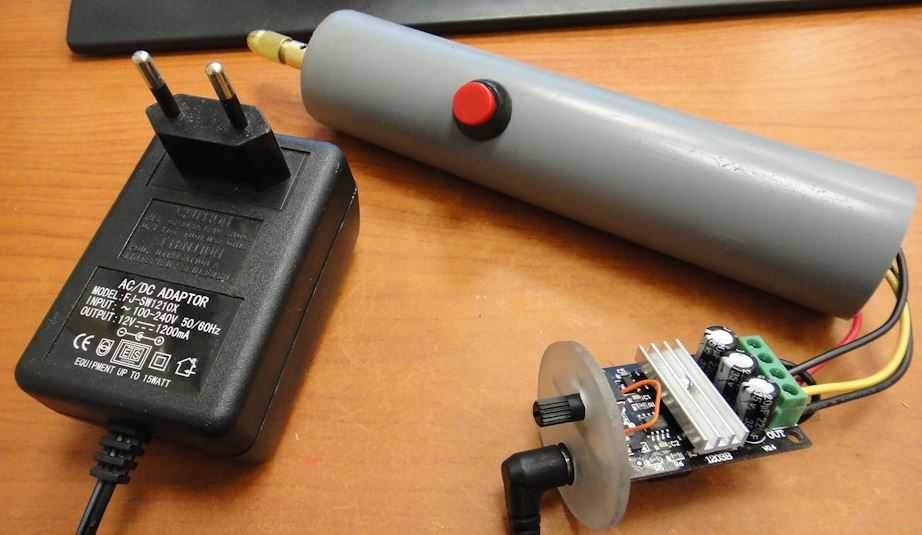

На иллюстрации китайский регулятор и блок питания от интернет-роутера (12V, 1,2A).

С помощью такого самодельного «дремеля» можно не только сверлить миниатюрные отверстия. Установив соответствующую насадку, вы сможете работать фрезой, шарошкой, или отрезным диском.

Электромобиль или детский катамаран

Для создания электромобиля для детей нужно:

1. сделать раму (каркас) из металлического профиля или ПВХ труб. Их нужно собрать между собой так, чтобы получилась небольшая машинка или трехколесный велосипед;
2. в качестве оси для колес можно использовать трубу или прут из металла, на которой нужно закрепить большую звездочку;
3. на раме под сиденьем сделать крепления под шуруповерт с аккумулятором и вал с маленькой шестерней;
4. надеть цепь на звездочки;

Чтобы автомобиль мог тормозить требуется сделать педаль или ручку газа. Первую деталь можно соорудить из прутка с пружинами, к одному концу которого будет приделана педаль, а ко второму металлическая деталь, которая будет давить на кнопку. Такая конструкция требует владение сваркой и много времени.

Автомобиль из шуруповерта

Чтобы облегчить работу ручку газа можно сделать из комплекта ободных велосипедных тормозов. Для этого потребуется взять часть велосипедной вилки, на которой есть крепления под тормоза или сделать их аналог самостоятельно из металлического прутка нужного диаметра.

Детский катамаран делается по схожему принципу, но для его сборки нужны ПВХ трубы. Так как движение шестерням придает мотор от шуруповерта или сам инструмент, то следует сделать для него дополнительную защиту от попадания воды. Если конструкция делается из сломанного шуруповерта, то кнопку газа можно вывести отдельными проводами через трубы, а в качестве двигателя использовать только его мотор.

Пример конструкции катамарана из труб для детей

Зажимной механизм

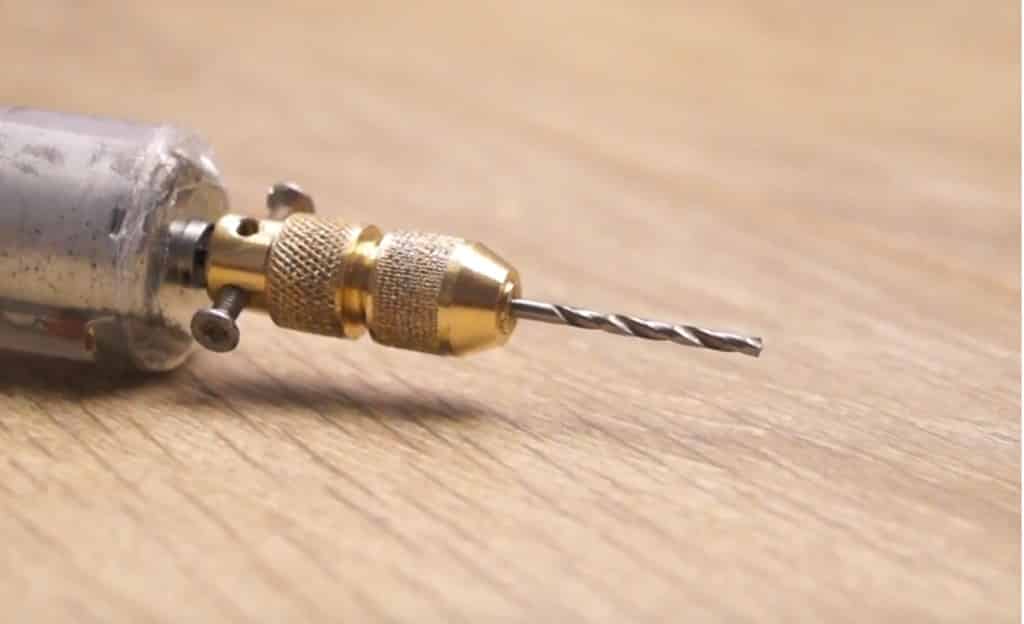

Следующий важный компонент устройства – патрон, применяемый для удерживания сверла. Чтобы изготовить приспособление для зажима, необходимо заранее приобрести цанговый патрон. Он являет собой зажимное устройство, способное крепко держать предметы цилиндрической формы. Закрепив сверло в цанговом патроне и сильно зажав его на оси мотора, надо всего лишь подключить к мотору устройство питания либо батарейки.

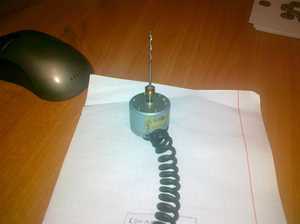

Подобный упрощенный вариант мини-дрели уже способен просверливать отверстия.

Если у вас нет желания дальше обременять себя, и вы будете использовать инструмент не очень часто, можно оставить его в таком виде.

Впрочем, удерживать «обнаженный» мотор в руках дискомфортно, да и мини-дрель смотрится малопривлекательно. Чтобы довести начатое до финиша, понадобятся оболочка и отдельные компоненты управления.

Пошаговая инструкция

Из всего вышеперечисленного сложнее всего раздобыть электромотор и сетевой адаптер с подходящими характеристиками силы тока и напряжения. Моторчик от детских игрушек, работающий от батареек, здесь не сгодится, так как он не обладает достаточной мощностью. А вот электрический моторчик от старого кассетного магнитофона или сломанного музыкального центра вполне подойдёт.

Корпусом блендера, в котором будут крепиться все детали, нам послужит пластиковая бутылка, которую мы обрежем со стороны донышка так, чтобы в неё полностью помещался моторчик. Далее припаиваем к клеммам электромотора два провода и пропускаем их в горлышко бутылки через отверстие в её крышке, проделанное для установки выключателя.

Обрезаем провода моторчика с таким расчётом, чтобы они поместились в свободное пространство бутылки после установки выключателя в отверстие пробки, и припаиваем их концы к выключателю. Также соединяем проводами выводы выключателя и разъёма блока питания. Затем проделываем небольшое отверстие в бутылке под разъём блока питания и вставляем в него разъём. Пробку с выключателем закручиваем на горлышке.

Теперь осталось только герметично запечатать получившуюся конструкцию со стороны электромотора, для чего используем подходящую по размеру пластмассовую крышку от какой-нибудь ёмкости, предварительно проделав в ней отверстие под шпиндель электромотора. Все неплотно сидящие детали закрепляем моментальным клеем для пластика.

Переходим к изготовлению режущей насадки. Для этого вырезаем из жестяной пластины режущий элемент крестообразной формы и затачиваем его края напильником. В центре получившейся насадки проделываем отверстие для её крепления к валу электромотора.

В качестве вала можно использовать любой подходящий по размерам штырь, который можно надежно закрепить на шпинделе электромотора. Например, для этого прекрасно подойдет отвёртка средних размеров без рукоятки или прочный пластмассовый корпус шариковой ручки. После соединения всех изготовленных деталей вместе, наш блендер готов к использованию.

Как сделать гравер своими руками – комплектующие и порядок сборки

Гравировальное оборудование, при помощи которого можно успешно выполнять различные технологические операции, сегодня активно используется как специалистами, так и домашними мастерами. Хотя приобрести такое устройство на современном рынке не представляет никаких проблем, многие из тех, кто хотел бы иметь его в оснащении своей мастерской, поступают иначе и изготавливают гравер своими руками.

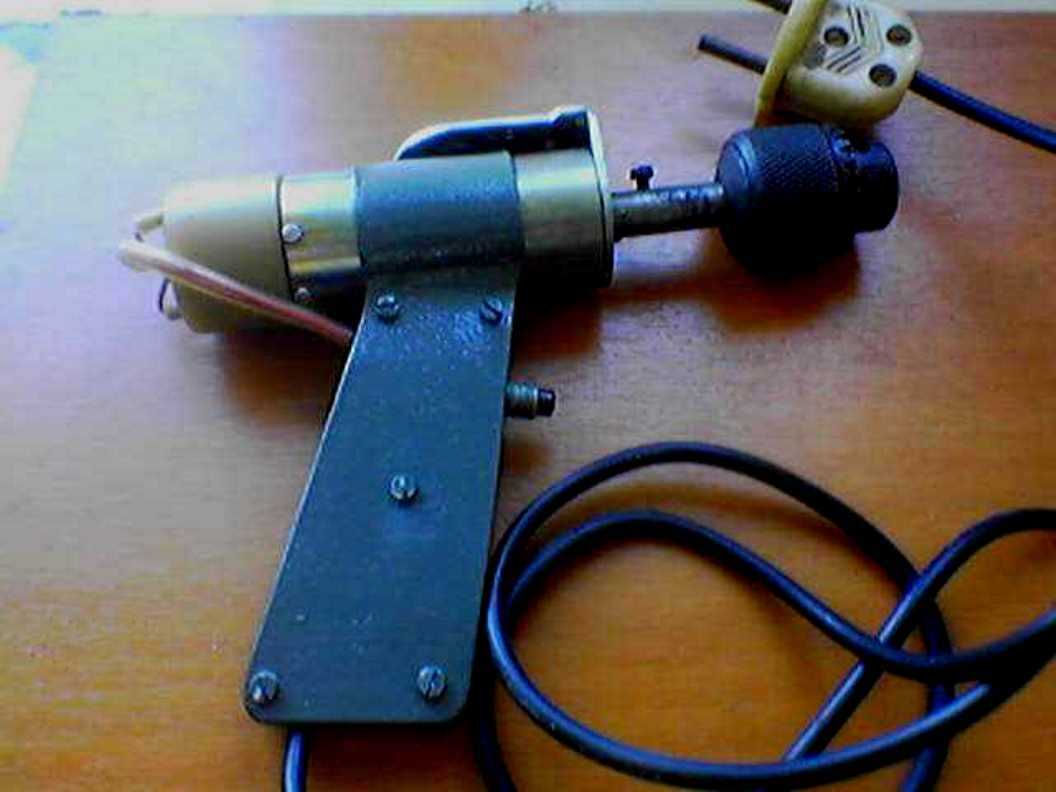

Самодельный гравер с держателем от стоматологической бормашины

Несмотря на простоту конструкции, самодельный гравировальный аппарат позволяет успешно выполнять такие же технологические операции, что и гравер серийной модели. К таким операциям, в частности, относятся:

• фрезеровка плоских и фасонных поверхностей, а также отверстий и пазов различной конфигурации;
• сверление и растачивание отверстий небольшого диаметра;
• резка тонколистового материала;
• очистка изделия от следов коррозии и других стойких загрязнений;
• нанесение на обрабатываемую поверхность надписей и узоров;
• шлифовка и полировка.

Самодельный гравер с насадкой из шкурки отлично подходит для шлифовки поверхностей в труднодоступных местах

Электромясорубка из дрели — оказывается, вполне реально

Казалось бы, странное желание — сделать из дрели электромясорубку — в некоторых случаях дает неожиданные результаты. Так, ситуацию можно спасти, когда ножи кухонного агрегата окончательно затупились и угрожают испортить вечеринку с домашними котлетами. Сейчас узнаете, как сделать мясорубку из дрели: гости похвалят хозяйку за котлеты, а мужа — за находчивость.

Для умельца все ясно. Нужно приготовить такие предметы:

• ручную старую мясорубку (именно ручную, с которой было так долго и тяжело работать!);
• электродрель;
• металлический болт с шестиугольным верхом. Болт должен быть без шляпки.

Дальше все просто. Достаем из старой мясорубки вал, вставляем его в дрель вместе с шурупом. На выходе получаем скоростной и мощный агрегат.

Что еще удивительно: многие сооружают такую технику специально перед началом консервации. По отзывам, она шикарно справляется с томатным соком: так быстро, что помощники не успевают мыть и нарезать помидоры!

Дополнительные насадки

Модели среднего и премиум-класса поставляются в комплекте с одной или сразу несколькими дополнительными насадками, которые предназначены для облегчения работы с устройством и удобства. Информацию о наличии их в комплекте с тем или иным устройством можно узнать как в Интернете на сайте производителя, так и на самой коробке прибора.

Насадки для теста и пюре

Такие насадки имеют одну цель: приготовление того или иного продукта равномерной консистенции и без комочков. Если насадка для приготовления пюре в принципе является универсальной, производители не отходят от выверенных стандартов при её изготовлении, то для замешивания теста поставляться могут два типа:

• Венчиковая насадка, которая являет собой округлое приспособление для перемешивания теста в виде нескольких изогнутых тонких металлических пластин. За счёт этого происходит насыщение теста (или крема) воздухом, что способствует его скорому поднятию и пышности;
• Крюковая насадка предназначена для гораздо больших объёмов теста, и предназначена она исключительно для аппаратов повышенной мощности, которые хорошо расправляются с не одним килограммом загруженного продукта.

Насадки-резаки

В эту категорию входят многочисленные ножевые насадки различной формы, которые способствуют нарезке продуктов в определённой форме: кубиками, ломтиками, слайсами (тонкими пластинами). Сюда же нередко относят и классическую тёрку, которая внешне выглядит как диск, но имеет по бокам заострённые отверстия. Эти отверстия, как и те, что находятся в перечисленных выше насадках, могут отличаться между собой размерами, и потому некоторые производители вкладывают несколько однотипных, но разноразмерных приспособлений для гаджета.

Насадка-фильтр

Самая простая из всех насадок, которая представляет собой обычное сито, нужное для отделения получившегося сока от мякоти. После измельчения того или иного продукта получившийся сок стекает в отдельную чашу, а остатки переработки собираются на фильтре, откуда их после можно легко удалить для повторного использования или утилизации.

Изготовление бормашины из блендера

Кухонная техника часто используется для изготовления различных инструментов. Электрический гравер можно сделать самому в домашних условиях. Для этого потребуются:

• блендер;
• кулачковый патрон с ключом;
• насадка под кулачковый патрон;
• напильник.

Процесс изготовления состоит из нескольких этапов.

1. Сначала корпус блендера разбирают. Затем снимают заводскую насадку и отрезают часть корпуса. Потом блендер включают и стачивают диаметр рабочей части до нужного размера. Для этого используют плоский напильник для работ по металлу.
2. После этого корпус снова собирают. Затем крепят на вал блендера насадку. На неё при помощи винтов закрепляют кулачковый патрон.

Строительный миксер своими руками

Процесс ремонта очень трудоемкий и, бывает, за всем не уследишь. Например, нужно замешать бетонный раствор, вот уже все куплено и готово, как вдруг выясняется, что строительный миксер вышел из строя или его вовсе не оказалось. Как же быть в такой ситуации? Бежать в магазин? Но лишние траты не всегда можно предусмотреть и на такую покупку просто может не оказаться средств. Можно выйти из ситуации сделав миксер для бетона самостоятельно. Для такого миксера понадобится:

• Дрель.
• Шпилька 8, 40 см в длину.
• Четыре пластины из металла.
• Гайки и шайбы.

Итак, работа начинается со шпильки. Ее нужно обточить таким образом, чтобы было удобно накручивать гайку. С другой стороны, нужно сточить шпильку под треугольник. Это нужно для того, чтобы как следует прикрепить ее к дрели.

Далее принимаемся за пластины. Сверлом 8 мм, необходимо сделать по еще одному отверстию от края на каждой. Теперь можно переходить к сборке миксера. На длину шпильки устанавливается гайка, шайба, затем платина. Расстояние должно быть не меньше трех сантиметров. Самую верхнюю и нижнюю пластины нужно изогнуть по принципу лопастей.

Должно получиться примерно так

Второй конец шпильки прикрепляется к дрели, все, строительный миксер готов. Однако, такого типа самодельные строительные миксеры осилят лишь небольшого объема строительные растворы.

Большие объемы работы такой миксер не осилит

Для размешивания более жидких веществ, например, краски подойдет и такой вариант

Для большого количества раствора понадобится бетономешалка, которую тоже можно сделать самостоятельно, но для этого понадобиться гораздо больше времени и материалов, так, что проще будет взять на время у знакомых или воспользоваться услугами проката. Тем более что такое устройство приносит больше пользы, когда полностью самостоятельное, чем требующее постоянного присмотра. При этом лучше выбирать гравитационный способ смешивания раствора.

Пример бетономешалки, сделанной самостоятельно

Главное помнить, что при сборке любого миксера, необходимо соблюдать технику безопасности, и если нет уверенности в своих силах, то лучше не браться за такую кропотливую работу, а сходить в магазин и купить достойное изделие.

Инструкция по изготовлению дрели

При изготовлении небольших вещей, декоративных и других изделий компактная сверлилка, гравер и подобный ручной инструмент очень удобен, поэтому остается незаменимым в домашней мастерской. С помощью такого оборудования можно сверлить и обрабатывать изделия из дерева, пластика, текстолита и других прочных материалов. Понадобится микродрель и при сверлении печатных плат.

Для изготовления сверлильного оборудования выбирают подходящий патрон и корпус подходящих размеров (пластиковая емкость). Чтобы привести во вращение рабочие поверхности, нужно подобрать электрический моторчик и блок питания, для чего можно разобрать старый фен или другую электротехнику.

Чтобы узнать, как сделать мини-дрель, достаточно прочитать следующий перечень рекомендаций:

• Предварительно нужно закрепить патрон на валу электромотора, для чего понадобятся клеящие материалы («холодная сварка»), которые обеспечивают надежность соединения металлов.
• Работать придется очень аккуратно, поскольку клеящие материалы быстро схватываются, что исключает возможность устранить ошибки и подкорректировать соединение.
• После фиксации патрона его поверхность лучше покрыть специальным термоустойчивым клеем, что обеспечит плотность и прочность соединения.
• На корпусе заранее нужно проделать отверстие под выключатель (лучше кнопочный).
• Дрель будет более функциональной с механизмом реверса, который реализуют с помощью переключателя на шесть контактов.
• При подключении к электропитанию понадобится блок питания на 12 В или батарейка (2—3 штуки) под аналогичное напряжение.

Собрав в единую конструкцию из отдельных деталей мини-дрель своими руками, можно включать питание и сделать пробное сверление.

Настольный сверлильный станок

Чтобы сделать из дрели настольный сверлильный станок можно приобрести заводское крепление, которое продается строительных магазинах. Оно сделано так, что инструмент нужно просто вставить в разъем и завинтить крепления.

Чтобы сделать сверлильный станок из старой дрели или шуруповерта нужно:

• разобрать корпус шуруповерта и вытащить оттуда все внутренности;
• сделать 2 хомута с разным диаметром отверстий: один будет крепится на сам мотор, а второй на редуктор. Хомуты должны иметь в своем корпусе дополнительное небольшое отверстие, в которое нужно поместить втулки из фторопласта.
• вставить в втулки направляющий прут диаметром 10-12 мм из металла. Для него можно использовать деталь из старого принтера;
• просверлить на хомутах по 2 отверстия слева и справа;
• закрепить в них металлические трубки с осью внутри;
• сделать 2 бобышки из капролона, в которых нужно просверлить отверстие, но не по центру, а с небольшим смещение в сторону, чтобы получились эксцентрики;
• помощью еще одного хомута и прутка с резьбой бобышки крепятся на основном несущем стержне и устанавливаются в такое положение, чтобы люфт минимизировать люфт вала.

Пример крепления шуруповерта

Для изготовления рукояти требуется:

• взять деревянные брусочки: 1 длинный (30-40 см) и 1 короткий (10-15 см). на одном конце большой полосы необходимо сделать накладку из кусочка дерева;
• просверлить на этом краю рукоятки отверстие, диаметр которого будет совпадать с втулкой, на которую крепятся бобышки.
• на расстоянии в 10 см от этого отверстия просверлить еще одно;
• в короткой детали сделать 2 отверстия по краям. С помощью первого на нужно закрепить 2 бруска между собой так, чтобы соединение было подвижным. Второе отверстие требуется для монтажа короткой детали на хомут, закрепленный на редукторе.
• сделать пружинный механизм из металлического уголка, на который приварено 2 коротких болта.

Пример креплений рабочей конструкции из металла

• закрепить его на нижней части хомута тем креплением, которым фиксировалась ограничительная стойка;
• пружины надеть петлями на шурупы, которые необходимо вкрутить в длинную часть ручки между краем и фиксатором короткой детали;
• собрать удерживающую стойку для всего станка. Ее можно сделать из деревянных брусков или сварить между собой металлические уголки.

Идея данной самоделки подойдет для тех, у кого нет средств на полноценный станок, но есть необходимость в таком устройстве. С помощью этой конструкции не получится просверливать металлические детали, так как не будет хватать жесткости и прилагаемого веса. Такой станок подойдет для работ по дереву или сверления толстых слоев бумаги (для прошивки дипломов и самодельных книг).

Самодельный дремель из дрели и блендера

Если имеется старый либо ненужный блендер, то из него также несложно сделать мини-дрель. У этого бытового прибора уже есть удобная рукоять. Кроме самого блендера, понадобятся еще такие приспособления и дополнительные детали:

• инструменты, чтобы разобрать устройство (отвертки с разными наконечниками, плоскогубцы);
• штангенциркуль либо линейка;
• цанговый патрон;
• паяльник с набором для пайки;
• нож;
• напильник для финишной обработки, наждачная бумага;
• переключатель.

Можно обойтись и без последней детали, но тогда потребуется во время работы с прямошлифовальной машиной постоянно зажимать рукой кнопку включения.

Гравер из блендера создают так:

аккуратно разбирают бытовую технику;
достают внутренние детали: электродвигатель и печатную плату, которая управляет работой устройства;
используя штангенциркуль, измеряют диаметр шпинделя, чтобы приобрести подходящий под него цанговый патрон;
если электромотор загрязнен чем-либо, например, ржавчиной, то его тщательно, с осторожностью, чтобы не повредить обмотки, очищают;
фиксируют купленный цанговый патрон (либо сделанный самостоятельно) на шпинделе;
кнопку включения, уже имеющуюся на блендере, заменяют переключателем: перепаивают контакты проводов;
приспосабливают в корпусе бытового прибора отверстие под новый переключатель;
устанавливают электродвигатель с платой на свои места внутри корпуса;
собирают инструмент.

В зависимости от модели переделываемого блендера может понадобиться сделать дополнительные отверстия в его корпусе, либо расширять с помощью напильника уже существующие. Проделать это не составит никаких проблем

Весь описанный процесс сборки дремеля из блендера детально продемонстрирован в видеоролике ниже.

Можно не переделывать блендер, а просто подсоединить к нему гибкий вал для гравера заводского производства. Способ состыковки показан в ролике далее.

Можно также изготовить гравер из дрели. Сборка вариантов с гибким валом и без него показана в следующих видеороликах.

Функциональные особенности

Погружной блендер выглядит как пестик, к которому присоединяются разные насадки. С помощью такого прибора делают пюре из мягких продуктов. Он измельчает и перемешивает компоненты с разной консистенцией. Насадки для погружного блендера бывают металлическими и пластиковыми. Первые служат дольше и выполняют свою задачу лучше. Поэтому блендеры с насадками из металла более популярны. Мощность таких устройств составляет от 500 до 900 Вт.

Погружные модели кухонных блендеров представляют собой переносные устройства небольших размеров. Они выполняют много функций, просты в эксплуатации, не требуют сложного ухода. Погружные устройства легко вымыть и высушить. При хранении они не занимают много места. Поэтому они удобны для кухни небольшого размера. Благодаря этим качествам, многие домохозяйки выбирают погружные модели, а не стационарные.

Недостаток таких моделей в их небольшой мощности. Для домохозяек, которые часто пользуются блендером и готовят с его помощью много блюд, больше подойдет стационарная модель. У них более мощный мотор и длительный срок эксплуатации.

Как сделать корморезку из стиральной машины

Для изготовления корморезки в домашних условиях из стиральной машины понадобятся двигатель и барабан. В стенке барабана проделывается отверстие, в которое будет вставлен вал двигателя. Вокруг него сверлятся еще 4, для креплений.

Фото измельчителя для корма

Также в произвольном месте вырезается дыра небольшого размера для выхода измельченного корма. Измельчать корм в домашних условиях будут два ножа – один в виде пропеллера, который будет установлен у дна барабана, а второй — из полотна пилы, например, и будет выполнять основную работу.

Фото корморезки своим руками в домашних условиях

Готовую конструкцию следует прикрепить к металлической раме на ножках болтами. Такая корморезка из стиральной машины подходит для травы, овощей, фруктов. Чем дольше находится сырье в агрегате, тем мельче оно на выходе.

Смотрите видео: Изготовление электрической корморезки из стиралки

Фото зернодробилки своими руками

Теперь вы знаете, как сделать корморезку своими руками в домашних условиях.

Чертежи вам помогут определиться с моделью измельчителя для сухих кормов и вы сможете изготовить его из подручных материалов.

Бытовой измельчитель овощей способен переработать любые сочные корма в однородную массу, которую можно использовать как самостоятельный корм или как часть мешанки. Цены на корморезку начинаются от 3500 рублей, но несмотря на доступность, многие фермеры предпочитают собирать ее самостоятельно.

Аппарат, изготовленный своими руками, не отличается функциональностью или производительностью от магазинного аналога. Стоить же такой кормоизмельчитель будет ниже — изготавливается он из материалов, имеющихся в каждом хозяйстве. Ниже будет и стоимость заменяемых деталей.

Базовая модель предназначена для переработки овощей, корнеплодов и фруктов. Если иметь дополнительный набор фигурных обоюдоострых ножей, то устройство используют и для перемола травы, сена и хвои.

Загружать траву в рабочую камеру необходимо небольшими порциями, иначе не избежать засорения двигателя.

При работе с самодельной электрической корморезкой необходимо соблюдать технику безопасности:

Варианты оболочки

Если ради того, чтобы сделать приспособление для зажима, будет необходимо зайти на Aliexpress либо иной похожий портал в поиске цангового патрона, с кожухом все значительно легче. Для его создания сгодится хлам, которое по обыкновению выбрасывается.

Разберем несколько вариаций.

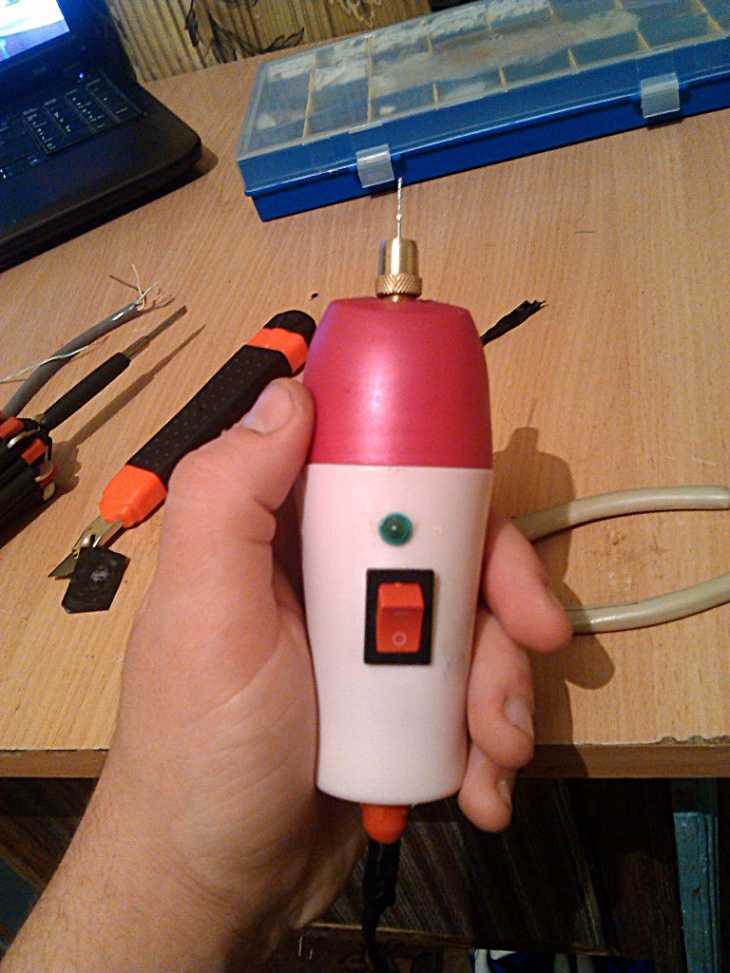

Флакон от дезодоранта-антиперспиранта. Отдельные емкости из пластика безупречно подходят по габаритам под мотор от аудиомагнитофона либо проигрывателя компакт–дисков. В ситуации, когда двигатель немного больше по габаритам, следует вставить его с незначительной натяжкой. В крышке флакона от антиперспиранта надо прорезать отверстие для выведения цангового патрона. Для большей практичности в самом низу можно поставить гнездо для подсоединения источника питания, а с боковой стороны кнопочку включения/отключения. Это дает возможность держать дрель в стороне от блока.

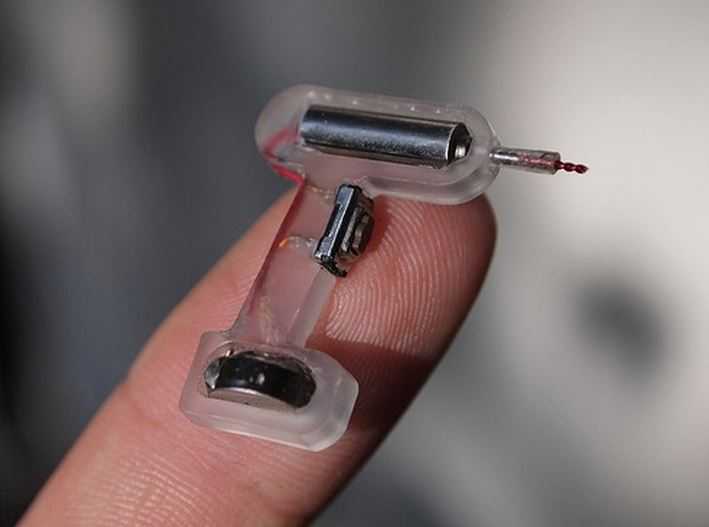

Мини дрель своими руками

Для производства сверлильных работ на миниатюрных заготовках, обычно используют гравировальные машинки, так называемые «дремели». Название происходит от имени наиболее популярного производителя. Это удобный ручной инструмент, но его стоимость обычно высока (особенно это касается качественных брендовых изделий).

Самая распространенная область применения – любительское моделирование и производство печатных плат. Как правило, промышленный образец для таких работ избыточен: некоторые его возможности не востребованы. Поэтому домашние мастера часто создают инструмент своими руками.
