Вентилятор для горна - устройство и способы изготовления

Нюансы самостоятельного изготовления

Как можно изготовить самодельный кузнечный горн? Для этого вам потребуются чертежи подходящей вам модели греющего устройства и помещение, где оборудование будет располагаться.

Горны отличаются по типам камер разогрева.

Закрытые камеры разогрева. Они наиболее эффективные, поскольку минимизируют затраты топлива, обеспечивая отличный нагрев заготовок. Но сами заготовки ограничены по своим размерам, поскольку зависят от габаритов камеры.
Открытые камеры разогрева. Такая конструкция предусматривает, что топлива насыпают на колосниковую решетку, а снизу обеспечивается подача воздуха. Заготовка из металла укладывается на горючее. Хотя расход топлива несколько больше, зато заготовки могут использоваться более крупные.

Как сделать кузнечный горн, дабы получить возможность ковать железо в домашних условиях? Рассмотрим каждый этап строительства конструкции.

Фото кузнечного горна сделанного своими руками

Стол. Стол является основой самодельного горна. Чертежи показывают, что соорудить этот элемент достаточно просто. Обычно высота стола до 80 сантиметров, а для крышки используют металл толщиной 5 миллиметров. Рабочая поверхность стало может иметь различные размеры. Все зависит от того, с какими металлическими заготовками вы собираетесь работать. Другой вариант строительства стола — использовать уголки для создания рамы. Внутрь нее укладывается кирпич и колосниковая решетка. Решетку следует расположить по центру.
Решетка монтируется в отверстие, выполненное в столе. Затем со всех сторон закрывается огнеупорный кирпич. Высоту стола подбирайте непосредственно под свой рост, чтобы конструкция находилась на уровне пояса.
Поддув. Чтобы устройство горна работало эффективно, ему требуется качественный поддув воздуха. За счет кислорода повышается температура, металл начинает плавиться. В традиционных конструкциях горна использовали поддув с ножным приводом. Но сейчас у всех есть возможность использовать электричество, потому оптимальное решение — электровентилятор или старый пылесос. Пылесос подает воздух нужной силы. При наличии регулятора частоты оборотов вы получите шикарный самодельный горн.
Теперь все элементы конструкции собираются в единую систему — самодельный металлообрабатывающий горн.
На колосниковую решетку засыпьте необходимое количество топлива. Сначала воспользуйтесь щепками и средними дровами, после чего наступает черед кокса. Включите поддув, разместите над топливом вашу заготовку. Сверху на железо допускается подсыпка кокса в небольшом количестве. Если кокса нет или есть большие запасы отводов от древесины, вполне можете использовать их.

Это модель простейшего кузнечного горна. Если есть желание или возможность, вы можете существенно усовершенствовать собственное оборудование для кузнечного дела, приблизив его к особенностям промышленного горна.

Что имеет промышленный горн

Профессиональные кузнецы используют промышленные горны, которые отличаются повышенной эффективностью и высокой надежностью. Изготовить самостоятельно промышленный кузнечный горн практически невозможно. Но как-то приблизить самодельную модель к идеалу вполне реально.

Чем отличается промышленный горн, и какие компоненты входят в состав его конструкции?

Сопло подачи воздуха. Самодельные горны вместо сопла используют шланг старого пылесоса, подающего воздух;
Огнеупорный кирпич. Тут полная аналогия домашнего и промышленного устройства;
Колосниковая решетка. Большинство самодельных горнов предусматривают использование колосниковой решетки. Многие делают ее из старых сковородок с толстыми стенками;
Гнездо для твердого топлива. Это гнездо позволяет удобно загружать необходимо количество твердого топлива. Оснастить подобным элементом самодельный горн проблем не составит;
Кирпичи каркаса. Это уже стационарные устройства, которые закладываются кирпичами. Для простого горна подобные элементы являются уже лишними;

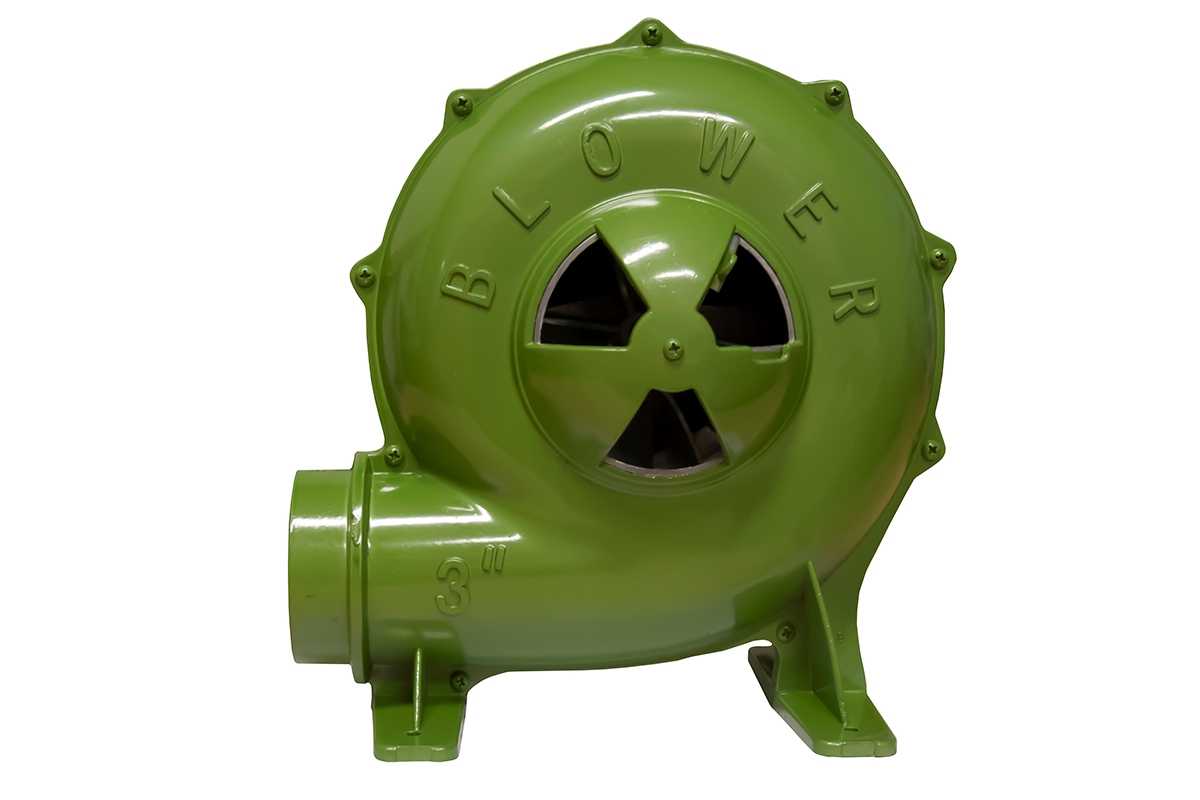

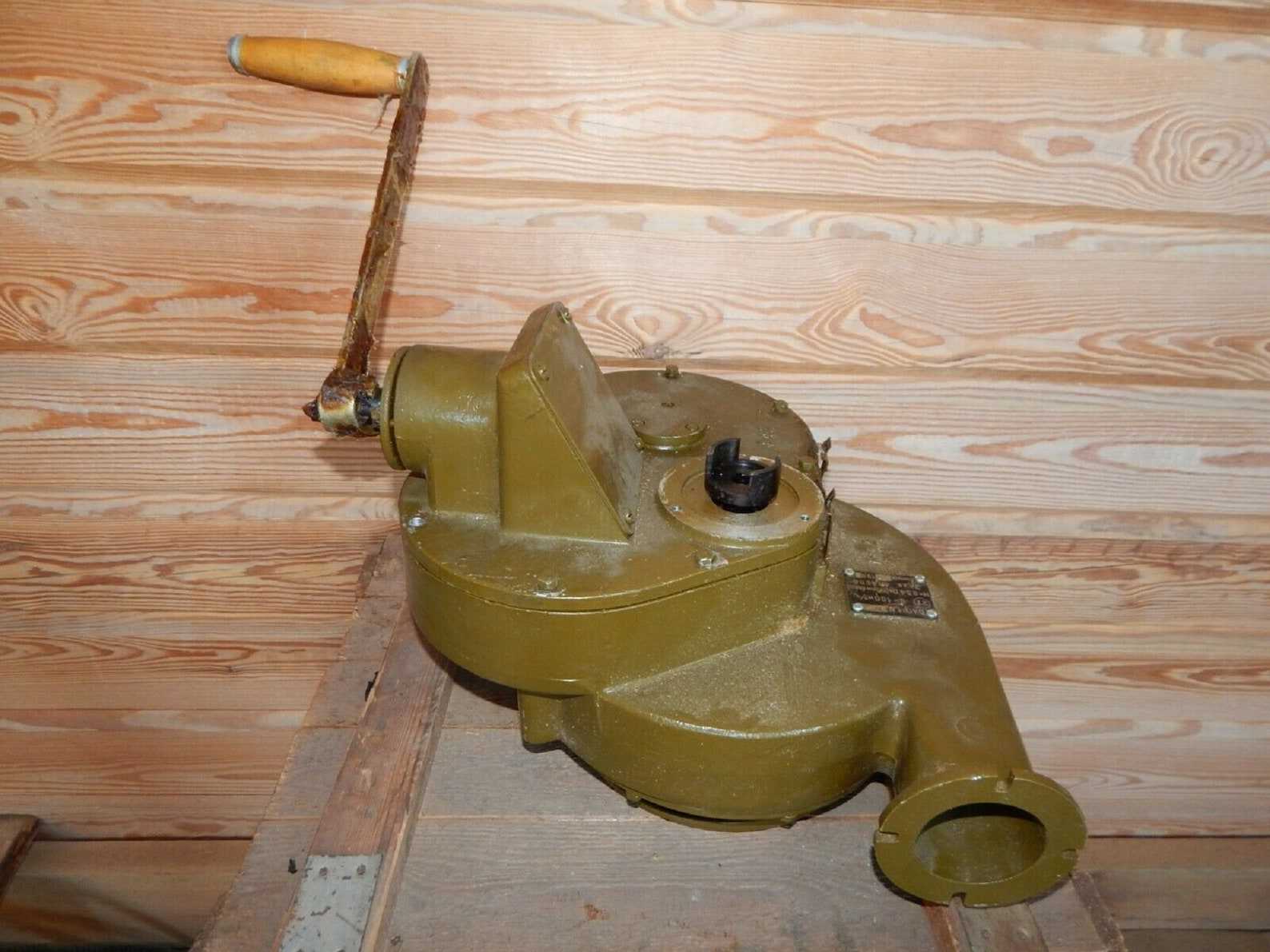

Вентилятор подачи воздуха. Мы рассмотрели пример с обычным пылесосом, который неплохо справляется с задачей по нагнетанию воздуха. Если хотите, можете воспользоваться вентиляторами или другими подобными устройствами;
Металлический каркас. На его основе удерживается стол;
Воздушная камера. В самодельных кузнечных горнах его нет, но если вам нужно профессиональное оборудование, оснастить устройство камерой будет не лишним;
Зольник. Если вы собираетесь регулярно использовать в домашних условиях ваш горн, советуем оснастить его зольником. Так будет проще ухаживать за устройством;
Кожух горна.

Применение газовых горелок для кровли

Сфера использования газовых горелок не ограничивается только применением их для кровельных работ.

Помощь горелок может потребоваться в следующих случаях:

Нагрев изделий или заготовок различного характера до максимально высокой температуры, вплоть до 400 градусов по Цельсию;
Подсушка или доведение поверхности до полного высыхания;
Возможно применение для резки металла или его запаивания;
Для упрощения процесса снятия устаревшего слоя краски с различного рода материалов путем их обжигания.

Чаще всего горелки применяют при использовании такого кровельного материала, как рубероид.

Сейчас есть много аналогов мягкой рулонной кровли, которые требуют такой же обработки пламенем при укладке на поверхность крыши. Рассмотрим основные этапы, при которых применяется газовоздушная кровельная горелка:

Подготовка основания крыши, а именно ее бетонного слоя, путем заделки всех отверстий и трещин, выравнивания поверхности и ее уборка от возможного строительного мусора;
Разметка будущего размещения рулонного материала, которая производится путем раскатки и выравнивания полос, располагающихся внахлест друг на друга;
Закрепление рулонных полос в основании, с помощью газовоздушной горелки и скатывание всего материала обратно в рулоны;
Путем надавливания на материал и обработки его огнем, с помощью подачи газа из баллона, рулон постепенно разматывают, вплоть до окончания всей длины ленты;
После процедуры нагревания горелкой основания мягкой кровли, всю длину ленты необходимо прижать с помощью ручного катка, что обеспечит более плотное прилегание к бетонному слою без образования пузырей воздуха под полосами полотна;
Обязательным и завершающим этапом является отдельная обработка швов пламенем, после чего следует дополнительно пройтись по ним катком.

При проведении кровельных работ, следует помнить о том, что допустимая температура воздуха, подходящая для монтажа рубероида, когда применяется именно газовоздушная горелка, не должна быть ниже – 15 градусов по Цельсию. В более сильные морозы, можно воспользоваться устройством, которое может работать на жидком топливе, таком, как солярка.

Беремся за горн

Начинающему кузнецу для приобретения опыта и чутья лучше всего быстренько сделать мини-горн из 6 шамотных кирпичей, см. рис. Лезвие топора, чтобы побриться можно было, или охотничий нож в нем не раскалишь под закалку, но можно греть мелочь для художественной ковки, концы длинномера под ковку или гнутье или плавить в тигельке драгцвет.

Полки колосниковой решетки из обрезков стальных труб, а самые колосники – из стальной полосы 4-6 мм толщиной. Колосники нужно закрутить на угол винтом, чтобы захватывали дутьевой поток, как показано на рис. Топливо – кокс или уголь. Розжиг и дутье – паяльной лампой, газовой или бензовоздушной горелкой.

Пользуются этим горном только на открытом воздухе, т.к. зонта с дымоходом нет.

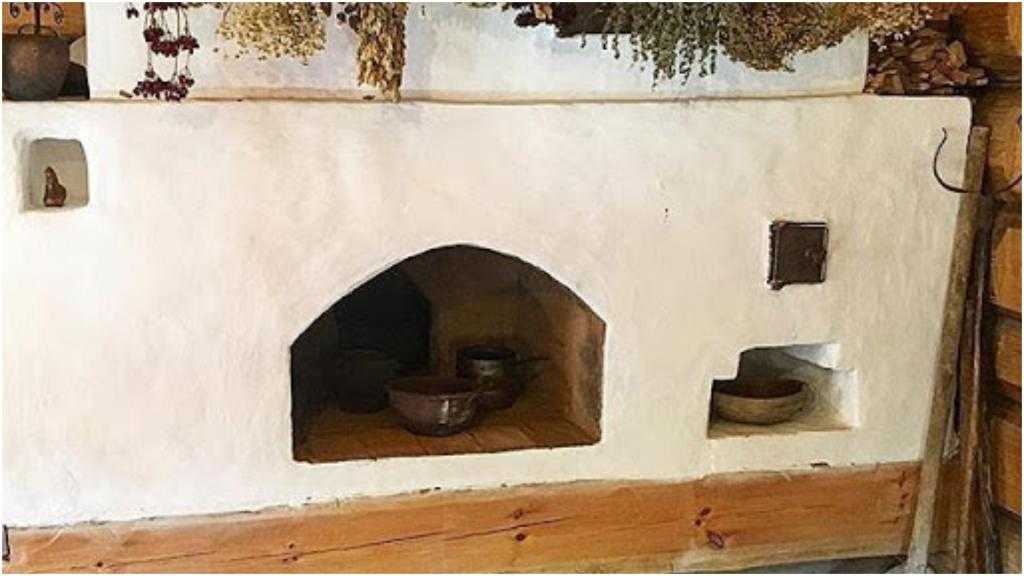

Как нужно растапливать печку?

Растопку печи можно рассматривать как своего рода искусство. Если делать это неправильно, как и неумело поддерживать огонь, то нельзя будет добиться температуры в топке больше 40-50 °С, а этого недостаточно, чтобы обогреть помещение. Растопка предполагает следующие шаги:

Подготовка. Из зольниковой камеры требуется удалять золу, угли, чистить решетку. Затем проверяется тяга. Это делают, зажигая бумагу, свечку. Топка должна втягивать в себя пламя.
Укладка первого из топливных слоев. Изготавливают затравку. Пару брусков нужно положить, раздвинув их на 15 см. Промеж ними вставить скомканную бумагу, на которую насыпают горкой щепы, стружки, опилки. Сверху нужно положить еще пару поленьев наискосок.
Розжиг. Лучиной или зажигалкой поджигают затравку. Запрещено применение горючих жидкостей. А что касается сухого горючего, то он разрешается с непросохшими дровами. Розжиг выполняют, открыв поддувало, ожидая появления гудения. Шум является указанием на разгоревшееся пламя. Заслонку не нужно прикрывать окончательно.
Дополнительная загрузка дров производится спустя 15 минут после разжигания затравки. А затем поленья нужно добавлять по прошествии каждых 2 часов, до того момента, пока температура не достигнет необходимой отметки.

Устройство строительного фена

Строительный или технический фен представляет собой электроинструмент, предназначенный для локального нагрева поверхностей потоком горячего воздуха. Внешне он похож на обычный бытовой прибор, только имеет немного большие размеры и создаёт более высокую температуру — до 650о С. Термофен состоит из следующих основных частей:

корпуса из термостойкого пластика с рукояткой пистолетного типа и отверстиями для забора воздуха;
термоизоляционного кожуха, внутри которого располагается нагревательный элемент в виде нихромовой спирали, намотанной на керамическое основание;
электродвигателя, смонтированного позади кожуха, в месте расположения воздухозаборных отверстий, и насаженной на его вал крыльчатки вентилятора;
сопла, через которое горячий воздух подаётся наружу;
кнопки включения инструмента;
кабеля питания.

Некоторые фены оснащаются регуляторами и индикаторами температурного режима, а также возможностью отключения функции нагрева при работающем вентиляторе. Последнее дополнение к конструкции необходимо для холодного обдува нагретых деталей с целью их более быстрого охлаждения.

Запуск отопителя и параметры температуры

Нажимаете на дисплее ОК, проверяете выставленную температуру и мощность, и жмете кнопку включения (справа посередине). Вентилятор начинает постепенно набирать обороты.

Если вы подключили устройство через АКБ, то не удивляйтесь, что до момента выхода режима на максимум, будет очень сильная просадка напряжения на два и более вольта. При старте как говорилось выше, ток потребления достигает 10А.

Исходя из этого, аккумулятор у вас должен быть хорошо заряженным. Через какое-то время услышите щелчки подачи топлива от насоса и характерный шум после включения поджига.

Какие реальные параметры будет выдавать этот китайский отопитель на максимуме своих возможностей? Во-первых, температура горячего воздуха даже на самой дальней точке выходного патрубка будет превышать 90 градусов.

А сама внутренняя радиаторная решетка нагреваться до 180С и выше.

На выхлопной трубе газы будут выкидываться с температурой в 150 градусов.

При этом сам пластмассовый корпус печки в нормальном режиме не нагревается выше 50С. Так что не переживайте, ничего там не расплавится и не потечет.

При минимальной мощности в 1,5квт, печка работает практически бесшумно, но и температура на выходе падает до 60С.

Такой режим очень экономичен и полезен поздней осенью или весной, когда нет сильных морозов, но все равно хочется создать в гараже теплую, уютную обстановку.

Разгон и выход отопителя на максимальный режим происходит в течение 5 минут.

Шум от работы вентилятора и печки безусловно будет, но он ни в какое сравнение не идет с шумом от газовой пушки. При работе газовоой установки просто невозможно разговаривать в помещении.

А с этим автономным отопителем можно даже заснуть в дальнем углу на диванчике.

Но самое главное, при правильной сборке и герметизации, от этого отопителя нет никакого запаха, в отличие от тех же газовых и тем более дизельных пушек.

Камера сгорания и нагрева воздуха в китайской вебасте разделены. Поэтому все продукты сгорания полностью вылетают через выхлопную трубу.

Но если вы все же боитесь угореть, и заявления производителей вам не внушают доверия, то для полной безопасности поставьте в гараже датчик СО. Такие тоже продаются на Али. Подробнее

Строим газовый горн

Прежде, чем начать сооружать газовый кузнечный горн своими руками, нужно определить параметры пода – его площади.

Для этого существует хитрая формула:

N = H × F

N – производительность горна, которая зависит от напряженности H и площади пода F. Высчитано, что оптимальной поддержки необходимой температуры в горне достаточно скорости подачи газа в промежутке от 1-го до 1,5 м/сек.

Схема газовой горелки для горна.

Вам известны площадь вашей мастерской и примерное количество кузнечных деталей в килограммах, которое вы планируете производить. С этими данными вы выводите напряженность пода с максимально допустимой верхней границей в 150 кг/м².

Необходимые материалы, которые нужно иметь, чтобы приступить к работе:

кирпич огнеупорный типа динас или шамот;
пластины толщиной не меньше 5-ти мм из жаростойкой стали;
стальной профиль для стоек, рамы и заслонки горна;
труба для дымохода и вентиляционного канала из стали;
шпатлевка для заделки щелей между кирпичами с жаростойкими свойствами;
листовой металл или дополнительный слой огнеупорных кирпичей для футеровки с внешней стороны;
горелки от двухконтурных котлов большой мощности;
вентилятор;

Газовые кузнечные горны тоже могут быть открытыми. С ним все намного проще, достаточно будет устроить колосники с подачей воздуха для большей эффективности нагрева. Вещества сгорания выводятся в таком случае вентилятором из теплостойкого металла.

Опорную раму лучше располагать вплотную к одной из стен вашей мастерской. Выбор стены нужно делать с учетом того, что будет нужен дымоход и вентиляционная труба, так что смежные стенки, если таковые есть, лучше не использовать.

Стойки и саму раму лучше сваривать из низколегированной стали по чертежам, которые можно скачать в Интернете. Низколегированная сталь прочна, легкая и, самое главное, устойчива к специфической коррозии высокотемпературного режима. Внешняя футеровка должна быть продумана заранее, чтобы в опорной раме сразу проделать отверстия для ее крепления.

Теперь об огнеупорных кирпичах и кладке

Важно купить настоящие сертифицированные кирпичи типа шамот, изготовленные по ГОСТу 390-79. Если вы приобретете кирпич не по стандарту, вы рискуете тем, что обычные кирпичи начнут у вас плавиться уже при температуре 1000°С. Устройство кузнечного горна

Устройство кузнечного горна.

Второй тип огнеупорных кирпичей – динас. Эти кирпичи дороже, зато устойчивее к высоким температурам: они выдерживают режим с уровнем 1800°С. Они светлее шамотных кирпичей из-за высокой доли в своем составе кремниевых солей.

Если у вас есть возможность, лучше выкладывать горн динасовым кирпичом: кузнечные горны из огнеупорного динасового кирпича долговечнее и выдерживают самые жесткие температурные режимы.

Кирпичи укладывать с раствором из огнеупорной глины с добавкой порошка из шамота и динаса в четкой пропорции 60:40. Дымоход и вентилятор по периметру обрабатывать металлическими уголками.

Важнейший финальный этап – просушка всей конструкции. После нее нужно проверить, как работают вентиляторы для горна кузнечного. И только затем можно будет производить тестовое включение.

Выставление климат контроля на отопителе

У отопителя есть автоматический режим или как его многие называют — климат контроль. При нем устройство работает и управляется не по максимально выставленной мощности, а исходя из окружающей и предустановленной температуры.

Чтобы запустить этот режим, необходимо одновременно нажать две верхние кнопки.

После этого высветится показание температуры. Кнопками вверх-вниз устанавливаете желаемое значение. Как работает вебаста в этом режиме?

Например вы выставили на дисплее 19С, и по достижении в гараже заданной температуры, отопитель будет автоматически поддерживать этот параметр, периодически снижая или увеличивая обороты и температуру выхлопа. Для вас это прямая экономия топлива.

Чтобы задать на приборе дату и время, нажимаете на верхнюю кнопку со звездочкой и правыми кнопками переключаете цифры (часы-минуты).

Зачем это нужно? А затем, что таким образом вы сможете запрограммировать временной интервал работы и включение устройства в свое отсутствие. Например, вы запланировали завтра подремонтировать машину после 17.00.

Установили включение отопителя на 15.00 и приходите в пять часов вечера в натопленное и теплое помещение, где спокойно занимаетесь именно ремонтом, а не тратите более получаса на растопку буржуйки.

Чтобы выставить режим таймера:

нажимаете клавишу звездочка

нажимаете несколько раз ОК, чтобы на экране дисплея высветился значок будильника

Изначально будет светиться надпись OF — отключено.

Переведите прибор в режим ON, нажав кнопку со стрелочкой вверх.

После этого ОК. У вас начнут моргать цифры. Делаете все как ранее, пока не появится нужное время включения.

После установки часов и минут, опять высвечивается будильник и моргающие цифры. Это будет настройка времени отключения. Порядок здесь тот же самый.

По окончании такого программирования, печка будет сама запускаться в определенное время и прогревать гараж без вашего участия. Чтобы сбросить настройки, опять нажмите кнопу со звездочкой, и переведите режим будильника из положения ON, в положение OF.

Изготовление кузнечного горна своими руками

Кованые изделия давно применяются в промышленности и в быту. Из них сооружают красивые заборы, оформляют комнатные камины, козырьки над входной дверью. Кованые подставки для цветов находят свое место в комнатах дома. Все эти вещи можно изготовить в домашней мастерской, имея некоторое оборудование.

Кузнечный горн способен нагреваться до высокой температуры, поэтому основное его предназначение — ковка декоративных изделий из металла.

Для ковки металла главное — разогреть его до необходимой температуры. Делается это с помощью кузнечного горна. Если на дачном участке имеется сарай, в котором можно обустроить домашнюю мастерскую с кузницей, то рекомендуется сделать кузнечный горн своими руками. Разные его конструкции отличаются только видом используемого топлива. Остальные отличия не имеют принципиального значения.

Как сделать кузнечный горн для разогрева металла перед ковкой?
Сравним промышленный горн с самодельным устройством
Несколько полезных советов

Видео на тему

В этой статье мы рассмотрим, как изготовляется газовая горелка для пайки своими руками. Это приспособление часто востребовано и в частном хозяйстве, и в коммерческих целях – для индивидуального технического творчества и разного рода задач по строительству. В частности, с помощью газовых горелок проводят спаечные, слесарно-кузнечные, кровельные, ювелирные работы, получают и для других целей пламя, температура которого превышает 1500°C.

В слесарном деле при помощи газовой горелки можно раскалить металлическую заготовку, чтобы в итоге она получилась достаточно закаленной. При проведении сварочных работ с некоторыми металлами места будущих швов должны быть прогреты.

Дымит печка в бане, что делать: советы

Опрокидывание тяги происходит по множеству причин. Определить сразу, что именно привело к задымлению, нельзя. Но есть несколько простых проверенных способов:

для начала проветривают баню, чтобы выровнять температуру воздуха и давление внутри здания и снаружи, ведь если сильно нагрелась плоская крыша бани, это приводит к опрокидыванию тяги;
механические препятствия – при разжигании печи заслонка должна быть открыта, так же как и вьюшки на дымоходе, если они есть, переполненная топочная камера или зольник также не позволяет создать тягу, снежная шапка на дымоходе тоже не даст разжечь каменку;
чтобы сформировать тягу, добиваются разрежения воздуха внутри трубы, для этого достаточно сжечь немного бумаги в топке.

Важно! Для прогрева дымохода или создания разрежения нельзя использовать жидкие горючие материалы, наподобие бензина или керосина. Иначе пожар неизбежен

Газовые горелки

И под конец дадим чертежи нескольких горелок для газовых горнов. Для художественной ковки они вполне подойдут, а, что ни говори, из кузнечных работ она самая востребованная. Все эти горелки – инжекционные прямоточные. Куда более эффективные и универсальные вихревые слишком сложны для самостоятельного изготовления.

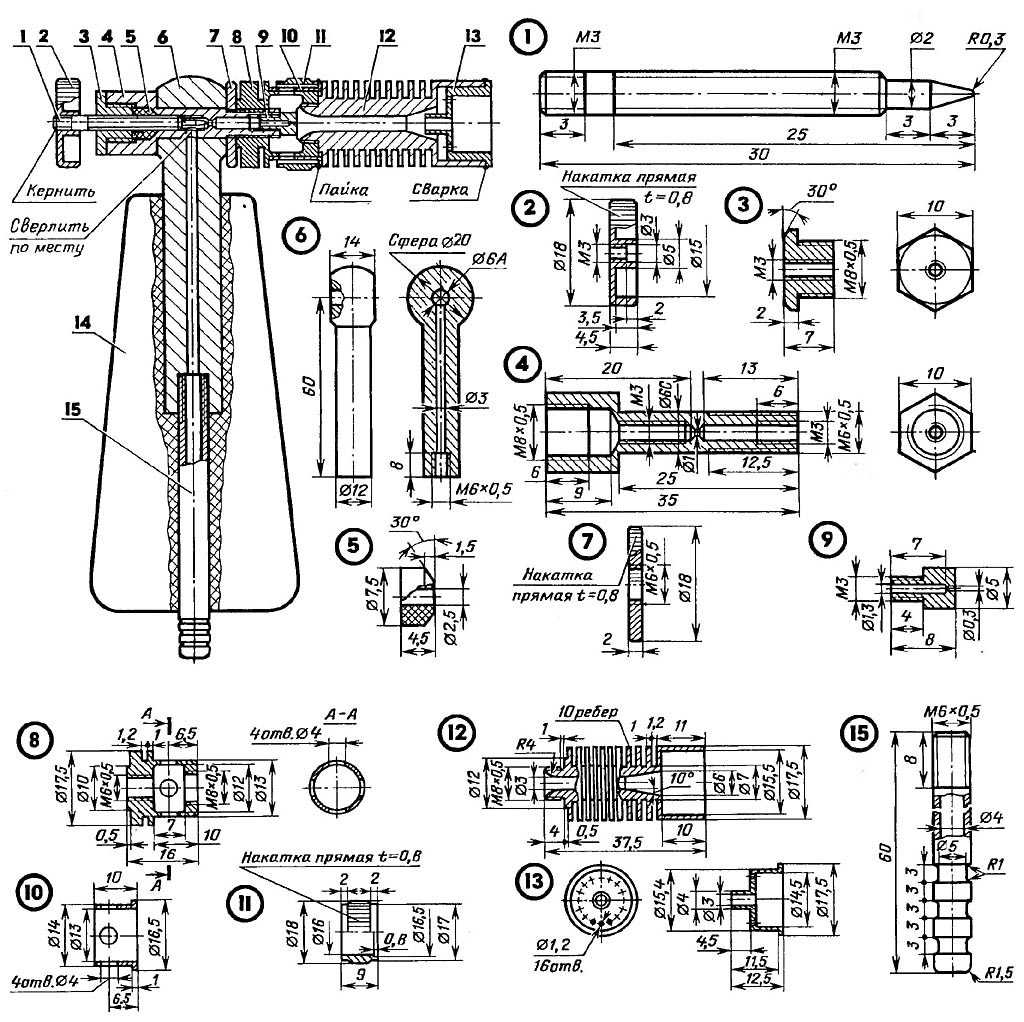

Первая, на рис., самая сложная. Чтобы ее сделать, нужно быть токарем-фрезеровщиком не ниже 5 реального разряда. Зато работает на любом газе (кроме ацетилена, см. ниже!), бензовоздушной смеси и дает очень мощный наддув: может продуть и большой стационарный горн, описанный выше.

чертежи газовых горелок для кузнечного горна

Следующая (см. рис.) попроще и содержит меньше деталей, хотя и здесь нужно точно точить пологие конусы. Дует тоже отлично, но работает только на пропане. Под бутан сопло требуется совсем узкое, да бутан и применяется мало.

Обтачивать вчистую внешнюю поверхность инжектора Д1 и сверлить сопло нужно в один установ. Сопло сверлится твердосплавным сверлом и проходится вчистую разверткой. Это и есть главный недостаток конструкции: требуется мелкий точный инструмент, не везде и не всегда доступный.

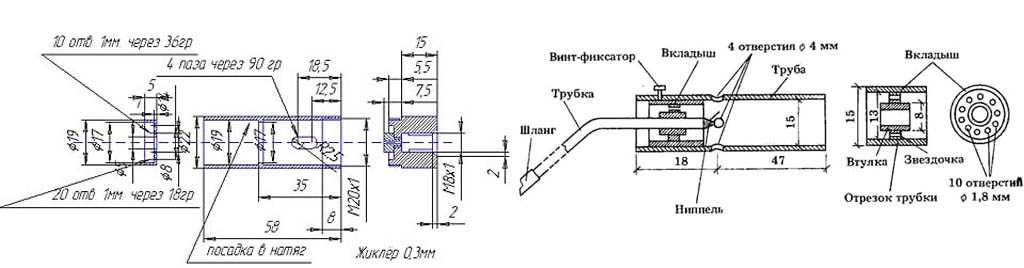

Ниже на рис. две горелки попроще. Слева – точеная универсальная под бытовой газ или пропан. Продуть может максимум небольшой передвижной горн, но выточить детали под силу токарю-середняку. Нужно только владеть технологией посадки деталей в горячий натяг. Которая, впрочем, не сложна.

Справа – горелка-самоделка. Большинство деталей, включая ниппель – от велосипеда. Из токарки требуется только обточить в размер самую малую звездочку от велосипедной КПП. Эта горелка всеядна: пропан, бутан, бытовой газовый коктейль, бензовоздух. Но греть ею можно только малые кирпичные замкнутые горны, показанные в начале.

Основные проблемы

Длина трубы

Эта величина оказывает основное влияние на правильную работу вытяжки отработанных газов

Важно знать и выполнять правила ее изготовления и установки

Минимальное расстояние между концом дымохода и коньком крыши при выходе ее недалеко от верхней кромки – 500-700 мм. Оптимальный размер – 1000 мм.

Если дымоход выходит ниже по склону, в этом случае, верхний край трубы должен располагаться с учетом основного правила.

Такое расположение не позволяют вихревым потокам на верхнем урезе создавать затруднения для выхода отработанных газов. При сильном ветре турбулентность потока будет вызывать обратную тягу, дым будет выходить в помещение. Для устранения неполадок потребуется правильная установка трубы на необходимую высоту.

При строительстве бани обратите внимание на этот фактор, чтобы потом не пришлось разбирать конструкцию кровли и выполнять работы заново

Недостаточная величина сечения дымохода

Эта причина влияет на величину прохода газов. Рекомендуется выкладывать кирпичные или использовать стальную трубу с минимальным размером 120-130 мм. Уменьшая диаметр отводящего канала, особенно при использовании сырых дров, вы рискуете получить вечно задымленную баню, в любую, даже безветренную погоду.

В процессе строительства и установки печи обязательно обращайте внимание на размер канала вытяжки. В противном случае придется полностью разобрать и переделать дымоход, установив трубу, достаточного диаметра

Выполняйте правило при обустройстве дымохода.

Поддувало недостаточной длины

Плохая тяга в банной печи может быть, если при изготовлении не учтены размеры поддувала или зольного ящика. Эта величина особенно важна при растопке печи после долгого перерыва. Решит проблему обустройство достаточной камеры для сбора золы и обустройство печи шиберной задвижкой.

Рекомендуется изначально воспользоваться советами опытных печников, если у вас недостаточный опыт изготовления печей для бани своими руками или делать печь по готовому чертежу, строго соблюдая все размеры.

Для устранения такой неисправности печи потребуется полностью ее разобрать, если она обложена кирпичом или доварить достаточный отсек зольника в нижней части печи.

Негерметичный дымоход

Такая поломка позволяет выходить дыму в помещение. Дым ищет выхода в самом доступном месте, поэтому он обязательно найдет прохудившееся отверстие в трубе или на шве. В этом случае найти место поломки просто. Обследуйте все поверхности вытяжки, вплоть до выхода ее на крышу, обнаружив струю дыма, заделайте это место. Можно использовать различные способы в зависимости от материала дымохода:

Недостаточная герметичность топочной дверцы

При неплотном прилегании дверки к плоскости из щелей будет выходить угарный газ, поэтому такую поломку необходимо устранить.

Самый простой способ – это закрепить на дверке шнур из асбеста:

Засорены воздуховоды в печи

Это самая распространенная причина при недостаточном, не своевременном обслуживании печей. На каждом повороте дымохода, особенно из кирпича, в этих местах труба начинает зарастать слоем сажи. А если на стенках скапливается конденсат, этот процесс ускоряется. Сажа может полностью перекрыть проход газов.

При использовании дров смолистых пород, на стенках дымоходов откладывается слой дегтя, бороться с которым труднее. В разных районах используют различные способы прочистки труб вытяжки:

Но ни одно средство не сможет заменить прочистку трубы дымохода с помощью пропущенного троса с металлическим ершиком нужного размера, который сдирает сажу со стенок.

Направление ветра

Нередко возникает ситуация, когда, казалось бы, все работает нормально и размеры выдержаны, а дым продолжает поступать в парную. В чем причина? А она может крыться в неправильной установке защитного козырька. Не учитывая направления ветра при оснащении верхушки защитой, завихрения воздуха, даже при несильном ветре вызывают обратную тягу и поступление дыма в парную.

Для обнаружения этой неисправности, достаточно снять зонтик и положить на трубу 2 обломка кирпича и накрыть их куском листового металла или другим материалом. Печь продолжает дымить. Значит, следует искать другую причину. Но если дым перестал поступать в помещение необходимо установить увеличенную защиту с учетом розы ветров для вашего региона.

Схема и устройство оборудования

По своему устройству технический фен имеет значительную схожесть с бытовыми моделями, которые используются для высушивания волос. Среди главных узлов в данном агрегате стоит отметить обязательное наличие корпуса, нагревательного элемента и устройства, которое перенаправляет горячие воздушные массы в необходимое место.

У прибора можно выделить присутствие следующих конструктивных деталей:

Электродвигателя.
Нагревательного элемента.
Вентилятора.

Горячая струя воздуха подается через суженное на конце металлическое сопло, в результате такой узкой направленности происходит формирование мощного потока. Для полноценной работы строительный фен следует укомплектовать различными насадками, которые легко сделать самостоятельно из подручных средств. Благодаря им можно будет изменять формы воздушных потоков исходя из того, для каких видов работ применяется устройство.

Монтаж поддува

Переходим к заключительному этапу — монтажу поддува. К двигателю прикрепляем первую часть с трубой. Здесь следует уделить внимания креплением, чтобы они были надежными. Далее устанавливаем в эту часть рабочее колесо и закрываем это все крышкой. Последнюю крепим также эпоксидной смолой. Для более презентабельного вида можно покрасить конструкцию в однотонный цвет. В итоге конструкция-улитка должна выглядеть так:

Теперь вентилятор для горна кузнечного готов и его осталось только прикрепить к самому горну и проверить эффективность изделия.

Такой вид поддува для зольника наиболее предпочтителен, так как поток воздуха можно направить в нужном направлении.

Корпус

Вот так поддув в виде улитки, выглядит на схеме. Чтобы его изготовить, на дне ведра, в центре делаем отверстие, которое должно быть немного больше, чем диаметр вала двигателя. Затем необходимо сделать крепления, как на фото или любые другие крепления, которые надежно зафиксируют двигатель так, чтобы он не вращался и не касался рабочего колеса.

После этого необходимо обрезать ведро так, чтобы оно было большей ширины, чем рабочее колесо. Далее обрезаем крышку, такого же диаметра, как ведро, а в ней проделываем круг в центре, который будет немного меньшего размера, чем диаметр внутри рабочего колеса.

Монтаж поддува

Стационарные

Могут быть открытого и закрытого типа.

Устройство открытого варианта исполнения – каркас со столом в виде корыта высотой около 70 см. Очаг выложен из шамотного кирпича, внутри него находится фурма. Для охлаждения устройства предусмотрен бак с водой, находящийся спереди. Вентилятор создает давление для подачи воздуха посредством канала.

Стационарный настольный кузнечный горн в действии

Рычаг позволяет регулировать объем, что дает возможность изменять температуру в очаге. Заслонка предохраняет фурму от попадания в нее кусков золы и угля. Удаление дымовых газов осуществляется через зонт и вытяжную трубу. Топливом может быть древесный уголь или кокс.

Устройство закрытого типа имеет такие достоинства:

быстрое достижение максимальной температуры;
высокая эффективность;
повышенная пожаробезопасность.

Единственная проблема, если изготовить такой горн своими руками, – сложно работать с большими или длинными изделиями, особенно если нужно прогреть их среднюю часть.

Стационарный электрический кузнечный горн

Камера выполнена из шамотного кирпича, находящегося в металлическом каркасе. В ней есть фурма, решетка, окно и топочный люк.

Монтаж поддува

Как сделать газовую горелку для кровли своими руками

Газовая кровельная горелка – устройство, используемое для просушки и нагрева материалов, пайки и резки металлов, обжига старой краски и пр. Горелка имеет металлический корпус (стакан защищает пламя от задувания ветром), форсунку (для розжига), рукоятку, прикрепленную к корпусу (ее длина должна быть не более метра; держатель на рукоятке выполняется из дерева или жаропрочного пластика), газовый шланг, подводящая трубка (для подачи газа) с вентилем (регулирует количество подаваемого газа и длину пламени), редуктор (для экономии расходуемого газа, чаще пропана или смеси пропан-бутан).

Устройство газовой горелки.

Как изготовить газовую горелку своими руками?

Деревянную рукоятку можно взять от перегоревшего паяльника. Подводящую трубку подбираем диаметром 10 мм и толщиной 2 мм из стали. Вставляем ее в ручку и фиксируем клеем. Корпус и рассекатель вытачиваются тоже своими руками из латунного прутка диаметром 20 мм.

Для доступа кислорода просверливаем в корпусе 2 радиальных отверстия диаметром по 5 мм, а также 4 отверстия по 1 мм в стержне рассекателя (для подачи газа в группе запальных отверстий). При сборке рассекатель запрессовывается в корпус с небольшим натягом.

Внутренний же фланец устанавливаем в корпус с обязательным зазором (внутренний диаметр корпуса должен быть на 0,6 мм больше диаметра проточен). Получается щель необходимая для торможения потока газа, который подводится к отверстиям запальника.

Как сделать форсунку своими руками?

Схема форсунки.

Форсунка вытачивается из стального прутка. Как сделать тоненькое отверстие форсунки своими руками? Берем сверло диаметром 2 мм, делаем им глухое отверстие, не доходящее до выхода 1,5 мм. Для перемычки используется сверло диаметром 0,4 мм. Получившееся отверстие полностью зачеканивается легкими ударами молотка. Далее постепенно подтачиваем торец шлифовальной бумагой до нахождения нужного сечения выходного отверстия (когда можно навернуть форсунку на резьбовой наконечник трубки горелки).

Надеваем на конец подающей трубки подводящий шланг от редуктора баллона из резино-тканевого материала и закрепляем его хомутиком. Выставив рабочее давление, подаем газ и, после того, как он вытесняет воздух из шланга, вносим форсунку (исключая корпус и рассекатель) в пламя газовой конфорки. Шлифуем торец, добиваясь длины факела горелки в 5 см. Наворачиваем на наружную резьбу форсунки корпус вместе с рассекателем. Горелка должна дать ровное пламя, без копоти. Этого достигают поворотом корпуса на резьбе форсунки, до получения нужного результата. Если резьбовое соединение очень свободное, его нужно уплотнить лентой ФУМ.

Как стелить рубероид с помощью газовой горелки?

Основание кровли очистить от мусора. Раскатать рулоны рубероида внахлест на 85 см, приклеить с одной стороны концы к основанию кровли, затем свернуть рулоны обратно. Подогреть основание кровли и внутреннюю сторону медленно раскатываемого рубероида, плотно прижать рубероид к снованию кровли катком, стараясь избежать образования воздушных пузырей и складок.

Поддевая специальным крючком края рубероида, уложенного внахлест, подогреть горелкой, проконтролировав герметичность.

Минимальная температура, при которой может использоваться кровельная горелка – минус 15 градусов Цельсия.

Обзор производителей

На рынке можно встретить самые разные модели кровельных горелок, как отечественного, так и зарубежного производства.
