Устройство кузнечного горна: открытая и закрытая конструкция

Устройство пропановой горелки

Перед тем, как приступать к самостоятельному изготовлению газовой горелки стоит разобраться с ее конструктивными особенностями и принципом работы.

Как правило, пропановая горелка состоит из следующих элементов:

корпус;
рукоятка;
распределительное сопло;
газовый шланг;
газовая трубка;
баллон с пропаном;
редуктор;
хомуты для крепления.

Это основные элементы, которые будут присутствовать в самодельном устройстве. Но в зависимости от выбранной модификации конструкция может немного меняться

Для открытия/закрытия подачи газа используется запорный кран. Он находится за основным вентилем. Регулировка интенсивности пламени выполняется при помощи рабочего крана.

На один конец газового шланга, по которому происходит подача газа, крепится специальная насадка, на конце которой расположен ниппель. Ниппель вместе с газовой трубкой помещаются в металлический стакан, где собственно и происходит создание горючей смеси.

Далее горючая смесь через сопло под давлением поступает в область сгорания. Для поддержания равномерного процесса горения в сопле специально предусмотрены отверстия.

Можно обустроить кузнечный горн и на жидком топливе, используя в качестве последнего отработку, солярку или мазут.

Сложность заключается в подаче нужного количества топлива в камеру сгорания.

Собирая такую печь, монтируют бак для горючего и систему его подачи в очаг — форсунку. Главная проблема заключается в том, чтобы топливо распрыскивалось в мелкую пыль, тогда система будет эффективной.

Некоторые специалисты рекомендуют для этого использовать топливный тракторный насос.

Для более высокой температуры потребуется обустроить и подачу воздуха. Лучше всего использовать электрический вентилятор.

Однако кузнечная печь на жидком топливе довольно сложная в обслуживании и сборке. Намного проще собрать газовый аналог, да и топливо обойдется намного дешевле, а потребуется его меньше. Но некоторые мастера собирают такие печи и используют для своей кузни.

Конечно, при запланированном производстве более массивных изделий лучше всего делать стационарный кирпичный горн с мощным поддувалом и вытяжкой.

Также немаловажным моментом будет выбор топлива. Газ более дешевый и простой вариант, уголь (древесный или каменный) несколько сложнее в использовании и его нужно большее количество в пересчете на массу заготовки. Что выбрать — зависит от Вашего предпочтения и доступа к запасам горючего.

Для того, чтобы принять участие в обсуждении данного материала, перейдите к комментариям этой статьи. Оставьте свои замечания, подкрепленные опытом сборки и использования различных конструкций кузнечных горнов.

Кузнечный горн из газового баллона – это незаменимый помощник в вашей мастерской. Такой горн дает возможность раскалить до красна металл, ковать ножи, топоры, заниматься художественной ковкой и создавать оригинальные предметы под заказ.

Вверху баллона сделано отверстие со вваренным сгоном небольшого размера, который позволяет устанавливать сопло газовой горелки. Для питания использован обычный газовый баллон с пропаном. Температура внутри в горне может быть выше 1000°C – это оптимальный показатель, при котором металл накаляется до красна.

Топливо

Их состав включает в себя водород и углерод, которые при соединении с кислородом выделяют много тепла. Причем такое смешение может происходить предварительно, например, в горелке.

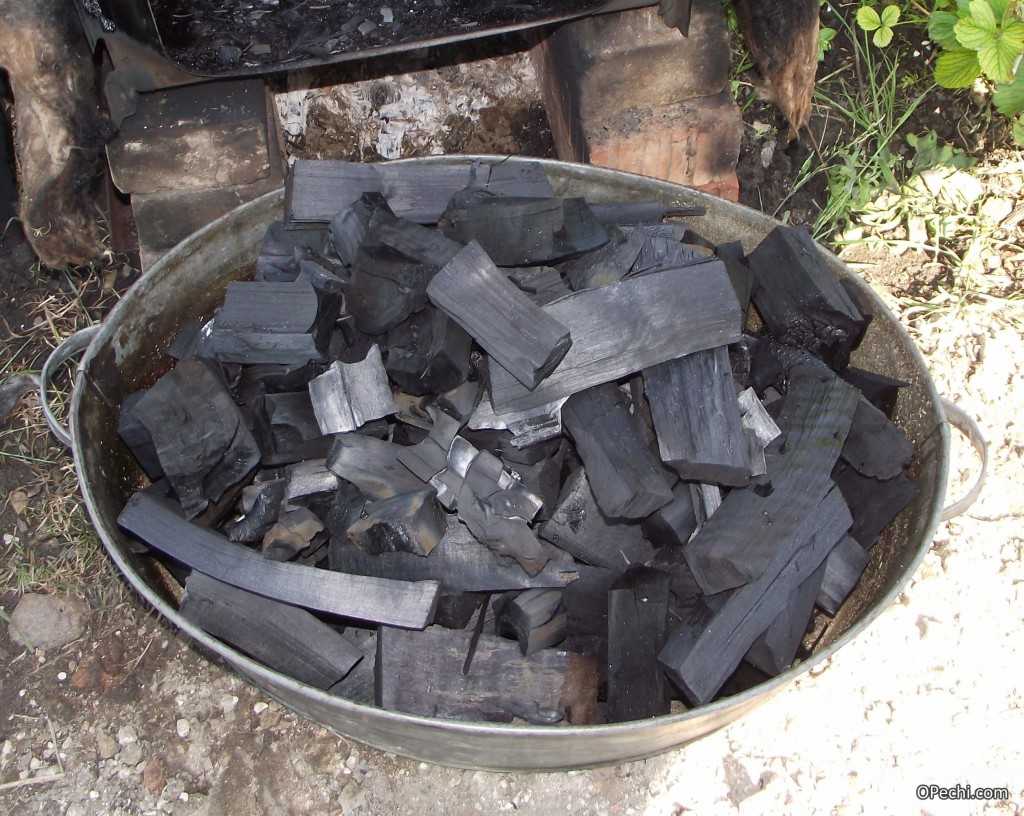

Уголь для кузнечного горна

Однако нужно понимать, что управлять природным газом для таких целей будет почти невозможно, поскольку он состоит из разных углеводородов, которым требуется разное количество кислорода. Поэтому организовать оптимальную подачу воздуха не получится. К тому же в составе природного газа содержится сера, которая отрицательно влияет на свойства металла. Поэтому смесь требует предварительно очистки или может использоваться для обработки неответственных деталей.

Горны, работающие на угле

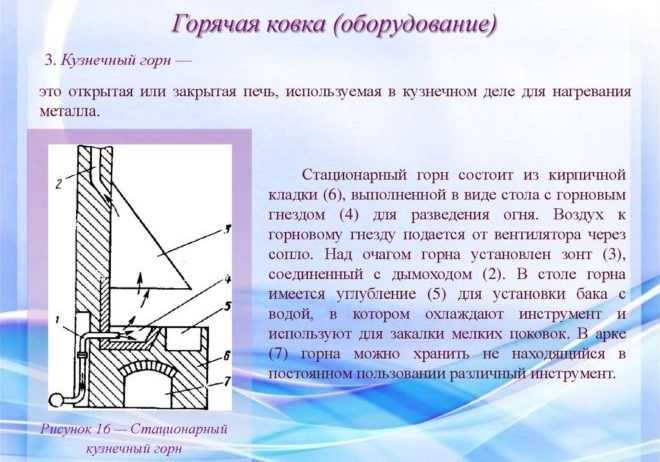

Конструкция нагревательного устройства рассматриваемого типа включает в себя:

Свод и боковые стенки, которые выкладываются из огнеупорного кирпича (шамота или динаса).
Горновое гнездо, образуемое верхней поверхностью свода, где и нагреваются заготовки.
Зонт, снабжаемый откидными шторками, и призванный улучшать естественную тягу в рабочем пространстве.
Заднюю стенку (брандмауэр), в которой предусматриваются отверстия для подачи исходного воздуха.
Воздушный кран, предназначенный для включения подачи воздуха к горновому гнезду.
Защитный короб из жаропрочной стали, который соединяет между собой входную полость у крана подачи воздуха с горновым гнездом.
Закалочную ёмкость (она может быть стальной или кирпичной), предназначенную для охлаждения заготовок при их термообработке или для охлаждения самого горнового гнезда от перегрева и последующего образования температурных трещин.
Дымохода, через который производится удаление продуктов сгорания топлива.
Емкостей под хранение угля и различного кузнечного инструмента.

Принципиальная схема работы кузнечного горна

Твёрдотопливный кузнечный горн – довольно капризное нагревательное устройство, и его разогрев требует от кузнеца определённого практического опыта. Особенно трудно разжечь горн, который продолжительное время не эксплуатировался, а также, если внешние температуры и давление воздуха – достаточно низкие. Каменный уголь, который используется в таких горнах, должен соответствовать требованиям ГОСТ 8180.

Подготовка горна к нагреву металла производится в следующей последовательности:

Их горнового гнезда удаляются шлаки, остатки кованого металла, зола и окалина (это следует выполнять даже тогда, когда после окончания работ поверхность была тщательно очищена);
Дымоходы и воздухоподводящие каналы продуваются сжатым воздухом (для небольших по размерам кузнечных горнов можно использовать пылесос);
На поверхность горнового гнезда насыпается небольшой слой угля, при этом отверстие защитного короба не должно полностью перекрываться;
Сверху на уголь помещают ветошь, смоченную в легковоспламеняющейся жидкости или древесные опилки;
После розжига, когда горение становится устойчивым, добавляют следующую порцию угля (фракция может иметь повышенную, по сравнению с исходной, крупность);
Открывается кран подачи воздуха, и устанавливается в среднем положении;
По мере прогорания интенсивность дутья постепенно увеличивают.

Необходимое качество прогрева заготовки под ковку в открытом горне обеспечивается формированием поверхностной корки, которая образуется при горении топлива.

Внутри корки – всегда более высокая температура, поэтому заготовку помещают внутрь, а сверху закрывают очередной дозой угля. Верхнюю поверхность корки стараются при этом не разрушить, поскольку в противном случае нагрев будет медленнее, а угар металла и окалинообразование возрастут. Иногда, для ослабления процессов науглероживания металла корку сбрызгивают водой.

В открытых горнах наименее интенсивный нагрев металла происходит на периферии горнового гнезда, поэтому свежий уголь подсыпают именно по периметру нагреваемой заготовки. Если слой корки становится слишком толстым (более 5…10 мм), его ломают, т.к. в этом случае теплопроводность к заготовке уменьшается.

Заготовку во время нагрева периодически поворачивают, чтобы обеспечить всем её частям одинаковые условия нагрева. Пламя при горении угля должно иметь равномерный цвет при минимуме копоти.

Цвета нагретой стали при различных температурах таковы:

Цвета тёмной вишни – 700…7500С;
Вишнёво-красный – 750…8000С;
Красный – 800…8500С;
Светло-красный – 850…9000С;
Оранжевый – 900…10500С;
Тёмно-жёлтый – 1050…11500С;
Светло-жёлтый – 1150…12500С.

Перегрев металла выше указанных температур недопустим. Перегретый металл характеризуется крупнозернистой структурой, которая хуже поддаётся ковке, особенно при формообразовании сложных кованых элементов.

Классификация горнов

Перед тем как сделать кузнечный горн, необходимо ознакомиться с их классификацией, чтобы подобрать наиболее подходящий вариант конструкции. Классификация осуществляется по следующим критериям:

по виду применяемого топлива,
по типу конструкции,
по размеру пода.

Виды горнов по типу применяемого топлива

По типу используемого топлива горны подразделяются на следующие виды:

газовые,
твердотопливные,
на жидком топливе.

Кузнечный горн твердотопливный

Газовые горны имеют наиболее простую конструкцию, дешевы в ремонте и обслуживании. Они отличаются минимальным весом, что позволяет их изготавливать переносными или компактными.

Твердотопливные горны отличаются возможностью получения максимально высоких температур нагрева, относительно невысокой стоимостью стройматериалов для возведения и неприхотливостью в эксплуатации. Для их растопки допустимо использование следующих видов топлива:

карбон или кокс, отличающийся высокой стоимостью и повышенной эффективностью (до 5 раз расход меньше, чем угля), в нём нет посторонних примесей, воспламеняется при температуре выше +450°С,
каменный уголь, наиболее распространённое и эффективное топливо, при горении выделяет коксовый газ, поэтому при растопке необходимо ждать пока он весь выветрится, подходит для ковки различных декоративных элементов или деталей среднего качества,
древесный уголь, имеет минимальную температуру возгорания, по сравнению с другими видами топлива, но быстро выгорает, отличается повышенным расходом, поэтому его эффективно использовать для растопки.

В качестве жидкого топлива допустимо использовать солярку, мазут или отработанное масло

При этом важно его предварительно очищать, так как наличие примесей станет причиной нестабильного пламени и выбросами в атмосферу вредных соединений

Это также является причиной сложности обслуживания оборудования по причине его частых засоров.

Классификация по конструктивным особенностям

Самодельный кузнечный горн по конструктивным особенностям может быть классифицирован следующим образом:

по способу установки: переносной или стационарный,
по конструкции топочной камеры: закрытого или открытого типа,
по размещению наддува: с боковым или центральным соплом.

Виды горнов по размерам пода

По размерам пода горны бывают: малые, средние и крупные. Они определяются эффективностью работы установки и полностью зависят от интенсивности расхода топлива и режимов эксплуатации топливной камеры. Оптимальная эффективность скорости расхода топлива составляет от 1 до 1,5 м/с.

Производительность горна прямо пропорциональна величине напряжённости и площади пода. При этом минимальная напряжённость считается в пределах от 100 до 150 кг/м2·ч. Значения вне этого диапазона являются экономически невыгодными.

Устройства, работающие на газе

Отличительной чертой данного вида горнов является то, что подготовить их к работе намного проще, чем кузнечные горны, работающие на твердом топливе.

Если говорить о конструкции горнов газового типа, она состоит из таких элементов:

Камера. Для ее изготовления используется материал, обладающий огнеупорными свойствами. С внешней стороны камера обкладывается сталью с жаростойкими свойствами.
Заслонка передняя. Ее открывание обеспечивается посредством использования противовеса или шарниров. Для того чтобы имеет возможность наблюдать за тем, что происходит внутри камеры, в одной из ее стен монтируется небольшое смотровое окно.
Под. Для его изготовления используется шамотный кирпич, обладающий жаростойкими свойствами.
Горелка. Возможно использование горелок нескольких типов. При определении типа горелки главным фактором является разновидность газа, который используется. Например, если в качестве топлива применяется смесь пропан-бутана, используется горелка диффузного типа. Горелки этого типа гарантируют равномерность нагрева рабочей заготовки, а также образование минимального количества угара.
Редуктор смесительный. Воздух входит в газовую смесь, которая находится в баллоне.
Сопло. Его форма имеет непосредственную зависимость от формы заготовок, которые будут использоваться в процессе работы.
Решетка колосников. Ее предназначение заключается в повышении показателя тяги, а также в обеспечении сбора окалин.
Вентилятор. С его помощью воздух нагнетается к горелке.

Использование газовых горнов возможно при соблюдении таких правил безопасности:

помещение кузнецы необходимо периодически проветривать, дабы предотвратить скопление газа;
возле горна не допускается располагать устройства, в которых находится кислород или смеси, содержащие его;
посредством использования газоанализатора необходимо проверить окончательное сжигание газа перед новым запуском горна.

Переносной

Следующая конструкция – переносной горн из… гусятницы. Конструкция ясна из рис. Футеровка – шамотный мергель в смеси с шамотным песком (молотым боем шамотных кирпичей, есть в продаже). Обжиг футеровки после сушки – по ходу работы.

Переносной горн из гусятницы

Наддув не обязательно вентилятором от ручной сирены, как на рис. Можно использовать любой подходящий, см. далее, присоединив его металлогофром. Это, кстати говоря, сделает работу с длинномером удобнее. В таком случае на глухом конце воздуховода необходим воздушный дренаж вроде того, как для передвижного горна, о котором еще будет сказано.

Возможности горна из гусятницы пошире, чем у 6-кирпичного, т.к. рабочее пространство больше и открыто сверху. Но появляются и существенные недостатки:

Неразборная конструкция: при прочистке фурмы (см. далее о стационарном горне) нагар падает вниз и засоряет перфорацию воздуховода, даже если ее отверстия ориентированы вбок или вниз. Для чистки приходится ломать футеровку.
Работает только на коксе или древесном угле, т.к. стола с пространством для выжигания нет.
Дорогая эксплуатация: расход карбона сравним с таковым угля в настоящих горнах.
Невысокая рабочая температура, до 900 градусов, т.к. не обожженная толком футеровка при большей трескается.

О кавалерии и швейных машинах

Кавалерийский горн

Когда-то каждый эскадрон кавалерии всех армий мира имел на хозяйстве переносной горн с ножным приводом от кривошипно-шатунного механизма для ковки подков и подковных гвоздей. Его так и называли кавалерийским, см. рис. Если говорить об энергонезависимых горнах, то это куда удобнее, чем вентилятор от сирены: обе руки свободны. Да еще смекалистые конники приучали лошадей давить на педаль копытом.

Ныне кавалерийский горн можно увидеть разве что в музее РККА. Но – проявим и мы смекалку – старые швейные машинки с ножным приводом еще эксплуатируются и продаются. А это – тот же кривошип с ведущим шкивом подходящего диаметра и прочная станина для стола. Плюс колесики, на которых горн катать можно.

Устройство кузнечных мехов

Какой нужен вентилятор?

Ниже мы перейдем к конструкциям уже вполне функциональным, для которых требуется полноценное дутье. И электричество для вентилятора найдется везде. Но какой нужен вентилятор для горна? Когда-то горны поддували мехами; кому любопытно, как кузнечные мехи устроены, см. рис. справа.

Что касается производительности, то для стационарного горна на коксе вполне хватит 200-250 л/мин. Т.е., мощность мотора вентилятора достаточна от 80-100 Вт.

Существенно важнее то, что нам нужно протолкнуть воздух сквозь довольно плотную массу спекшегося топлива

Поэтому при выборе вентилятора прежде всего нужно обратить внимание на создаваемое им давление при нулевой производительности, т. наз

предельное давление

Смысл этого параметра прост: предельное давление вентилятор создаст, нагоняя воздух в замкнутую полость

предельное давление. Смысл этого параметра прост: предельное давление вентилятор создаст, нагоняя воздух в замкнутую полость.

Для горна нужно предельное давление от 220-230 мм. рт. ст., что соответствует примерно 0,3 ати. Осевые вентиляторы (крыльчатки) такое создают только промышленные, типа ВН-2 или его аналогов. Бытовые вытяжные и промышленные охлаждающие по предельному давлению вообще не нормируются и, как правило, нужного не создают.

Кроме того, нагоняют они воздух до предельного давления медленно, за минуты, а при тонких ковочно-кузнечных работах дутье нужно менять за секунды. Ставить ресивер бесполезно: при открывании вентиля воздух в нем расширится по адиабате, что при 0,3 ати даст только пшик.

Итого вывод: для наддува горна нужен центробежный вентилятор-улитка. Спецификацию можно и не смотреть, нужное предельное давление даст любой центробежный вентилятор по самому принципу своего действия. Лучше всего брать улитки от систем радиационной защиты военной техники, у них и производительность высокая. Правда, питание – 12, 24 или 27 В постоянного тока, так что понадобятся трансформатор и выпрямитель соответствующей мощности.

Отлично подойдет любой старый бытовой пылесос, но тут нужно учесть, что его мощность почти всегда будет избыточна. Уменьшать ее ЛАТРом или тиристорным регулятором не следует: мотор будет работать в тяжелом режиме чрезмерного скольжения ротора и ресурс и так подызношенного старика окажется невелик. Лучше всего в фурме сделать широкий воздушный дренаж, как в далее описанном стационарном горне.

Нюансы самостоятельного изготовления

Как можно изготовить самодельный кузнечный горн? Для этого вам потребуются чертежи подходящей вам модели греющего устройства и помещение, где оборудование будет располагаться.

Горны отличаются по типам камер разогрева.

Закрытые камеры разогрева. Они наиболее эффективные, поскольку минимизируют затраты топлива, обеспечивая отличный нагрев заготовок. Но сами заготовки ограничены по своим размерам, поскольку зависят от габаритов камеры.
Открытые камеры разогрева. Такая конструкция предусматривает, что топлива насыпают на колосниковую решетку, а снизу обеспечивается подача воздуха. Заготовка из металла укладывается на горючее. Хотя расход топлива несколько больше, зато заготовки могут использоваться более крупные.

Как сделать кузнечный горн, дабы получить возможность ковать железо в домашних условиях? Рассмотрим каждый этап строительства конструкции.

Фото кузнечного горна сделанного своими руками

Стол. Стол является основой самодельного горна. Чертежи показывают, что соорудить этот элемент достаточно просто. Обычно высота стола до 80 сантиметров, а для крышки используют металл толщиной 5 миллиметров. Рабочая поверхность стало может иметь различные размеры. Все зависит от того, с какими металлическими заготовками вы собираетесь работать. Другой вариант строительства стола — использовать уголки для создания рамы. Внутрь нее укладывается кирпич и колосниковая решетка. Решетку следует расположить по центру.
Решетка монтируется в отверстие, выполненное в столе. Затем со всех сторон закрывается огнеупорный кирпич. Высоту стола подбирайте непосредственно под свой рост, чтобы конструкция находилась на уровне пояса.
Поддув. Чтобы устройство горна работало эффективно, ему требуется качественный поддув воздуха. За счет кислорода повышается температура, металл начинает плавиться. В традиционных конструкциях горна использовали поддув с ножным приводом. Но сейчас у всех есть возможность использовать электричество, потому оптимальное решение — электровентилятор или старый пылесос. Пылесос подает воздух нужной силы. При наличии регулятора частоты оборотов вы получите шикарный самодельный горн.
Теперь все элементы конструкции собираются в единую систему — самодельный металлообрабатывающий горн.
На колосниковую решетку засыпьте необходимое количество топлива. Сначала воспользуйтесь щепками и средними дровами, после чего наступает черед кокса. Включите поддув, разместите над топливом вашу заготовку. Сверху на железо допускается подсыпка кокса в небольшом количестве. Если кокса нет или есть большие запасы отводов от древесины, вполне можете использовать их.

Это модель простейшего кузнечного горна. Если есть желание или возможность, вы можете существенно усовершенствовать собственное оборудование для кузнечного дела, приблизив его к особенностям промышленного горна.

Что имеет промышленный горн

Профессиональные кузнецы используют промышленные горны, которые отличаются повышенной эффективностью и высокой надежностью. Изготовить самостоятельно промышленный кузнечный горн практически невозможно. Но как-то приблизить самодельную модель к идеалу вполне реально.

Чем отличается промышленный горн, и какие компоненты входят в состав его конструкции?

Сопло подачи воздуха. Самодельные горны вместо сопла используют шланг старого пылесоса, подающего воздух;
Огнеупорный кирпич. Тут полная аналогия домашнего и промышленного устройства;
Колосниковая решетка. Большинство самодельных горнов предусматривают использование колосниковой решетки. Многие делают ее из старых сковородок с толстыми стенками;
Гнездо для твердого топлива. Это гнездо позволяет удобно загружать необходимо количество твердого топлива. Оснастить подобным элементом самодельный горн проблем не составит;
Кирпичи каркаса. Это уже стационарные устройства, которые закладываются кирпичами. Для простого горна подобные элементы являются уже лишними;
Вентилятор подачи воздуха. Мы рассмотрели пример с обычным пылесосом, который неплохо справляется с задачей по нагнетанию воздуха. Если хотите, можете воспользоваться вентиляторами или другими подобными устройствами;
Металлический каркас. На его основе удерживается стол;
Воздушная камера. В самодельных кузнечных горнах его нет, но если вам нужно профессиональное оборудование, оснастить устройство камерой будет не лишним;
Зольник. Если вы собираетесь регулярно использовать в домашних условиях ваш горн, советуем оснастить его зольником. Так будет проще ухаживать за устройством;
Кожух горна.

Начальный набор инструментов, необходимых для ковки металла

Способ приданию металлу пластичных свойств за счёт нагрева известен человечеству с незапамятных времён. В отличие от т.н. «холодной ковки», при которой металл не подвергается нагреву, при ковке «горячей» (и, как считается, «настоящей») металл разогревают в горне.

Кузнечный горн представляет собой печь открытого типа, в которой металл для последующей ковки разогревают до высоких температур.

За счёт пластичности разогретому металлу можно придать самые разнообразные формы, чем и пользуются мастера художественной ковки.

Помимо опыта, который нарабатывается годами, для ковки требуется соответствующий инструмент. Это могут быть специальные клещи, оправки, шаблоны для гнутья и т.д., но самыми главными «помощниками» кузнеца на протяжении многих веков остаются молот и наковальня.

Любой человек, который задумался о том, чтобы заняться кузнечным делом, сталкивается с необходимостью приобретения соответствующих инструментов. Качественная и тяжелая наковальня весом под 100 кг – удовольствие не из дешёвых.

Итак, как быть, если ковать хочется, а семейный бюджет не позволяет таких трат? Тем более, если неизвестно, придётся ли дело по душе, или через несколько месяцев все дорогостояще оборудование станет пылиться в гараже.

В этом случае следует воспользоваться опытом участников FORUMHOUSE и обзавестись мини-кузницей, сделанной из материалов, что оказались под рукой. Тем более, что даже на таком — «дачном», варианте можно сделать массу разнообразных вещей, нужных в хозяйстве, и которых не купишь в магазине или на строительном рынке.

Изготовление твердотопливного горна

Горение твердого топлива само по себе не может дать нужную температуру, поэтому для ее повышения такие конструкции должны иметь дополнительно систему подачи воздуха. Устройство самой печи так же будет зависеть от личных предпочтений и размеров обрабатываемых заготовок.

В старых мастерских ранее для этого использовали меха, качая которые создавали мощную струю воздуха, подающуюся в очаг.

Как собрать такой твердотопливный кузнечный горн?

Самая простая конструкция — открытая сверху печь, установленная на улице. Ее преимущество в том, что не нужно заморачиваться обустройством мощной вентиляции.

Изначально заливается бетонное основание, желательно с армированием.
На нем изначально собирают основание, используя обычный стеновой кирпич. Такой стол может быть любой удобной высоты. При этом нужно в одной из стенок оставить отверстие. Так называемое поддувало. В итоге должен получиться квадрат или прямоугольник.
Следующий шаг сборка собственно нижней поверхности печи (под). Ее собирают из огнеупорного кирпича, который укладывают на основания, например, со стальных уголков.
По центру будущего очага оставляют отверстие под колосник. Для изготовления этого элемента используют термостойкий материал. Отлично подойдет чугунная плита от старой печи. В ней нужно просверлить предварительно отверстия.
Когда колосник установлен, складывают стенки с того же огнеупорного кирпича.
В одной из стен делают отверстие под систему подачи воздуха. Его можно высверлить, используя дрель и алмазную коронку. Или же заранее оставить при кладке.
Если собирают верх, то придется сложить и дымоход, иначе в закрытой печи, да еще и в помещении, не будет тяги.

Когда работы окончены, монтируют систему подачи воздуха. Здесь можно установить электрический вентилятор в трубе. Или же сконструировать кузнечные меха, как показано на видео:

Такое простейшее устройство вполне подойдет для ковки своими руками. Несмотря на примитивную конструкцию, такими печами пользовались на протяжении сотен лет, хотя имеются и недостатки.

Главный недостаток — это сложности в контролировании процесса и неравномерности нагревания заготовок. Также довольно низкое полезное действие в сравнении с газом и более высокий расход топлива.

Открытая

Смотреть галерею

Металлическая конструкция, устанавливаемая на огнеупорном фундаменте. В его роли может выступать бетонная площадка или огнеупорные кирпичи. Для такой конструкции создают специальный поддон, в котором располагают детали для последующего нагрева. С боковых сторон размещают вертикальные стойки, на которые крепится горелка для газового горна.

При такой конструкции дым во время работы вытягиваестя естественным путем, соответственно, не требуется создание вытяжки. Но при этом газовый горн размещают либо в хорошо проветриваемом помещении, либо на открытом воздухе.

Преимуществом такой конструкции горна является возможность разогрева разных деталей на поддоне, причем их размеры ограничены только боковыми стойками.

Устройство кузнечного горна

Начать следует с выбора типа основания. Для стационарного горна подойдет кирпич, для передвижного очага – металлические конструкции. Основание должно располагаться на оптимальной высоте для удобства работы. Очаг для твердого топлива предполагает наличие рабочей зоны горения. Она может быть выложена огнеупорным кирпичом, быть футерованной или выполненной из стальной пластины.

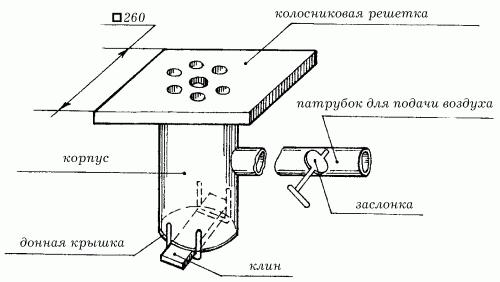

Другой важный элемент – колосниковая решетка, удерживающая угли в зоне горения и дающая доступ воздушному потоку, который снизу раздувает жар. Нагнетание обычно производится по трубопроводу с регулятором потока. Источник наддува – пылесос с обратной подачей воздуха, фен, «улитка» с двигателем от автомобильной печки. Встречаются чертежи кузнечного горна, где применяется турбина от ручной сирены или меха, как это делалось в старину. Очаг может иметь боковые стенки и свод с каналом для отвода продуктов горения.

Конструкции горнов, работающих на жидком или газообразном топливе, отличаются отсутствием колосниковой решетки. Подача горючей смеси и воздуха осуществляется через отверстие в корпусе. Для этих целей нередко приспосабливают отрезок толстостенной трубы или отслуживший свое резервуар от бытового компрессора, облицованных огнеупорным материалом. Очаги также выкладываются в форме куба из термостойкого кирпича.

Самостоятельное изготовление

Мини-горн

Самый небольшой горн, который только можно придумать – это мини-горн. Для начинающего кузнеца – это оптимальный вариант, предназначенный для использования только на открытом воздухе. Принципы построения следующие:

Чертеж мини-горна

В качестве основного строительного материал можно использовать 6–8 кирпичей. Соорудив из них подставку, можно двигаться дальше.
Сооружение колосниковой решетки можно осуществить с помощью обрезков металлических труб и фрагмента стальной полосы, толщина которой должна быть не менее 4–6 мм.
Топить такой горн можно либо углем, либо коксом. Для розжига и дутья использую обычную паяльную лампу. Она обеспечивает и подачу тепла, и непрерывность процесса.

Использование мини-горна в помещении запрещено в силу отсутствия у конструкции дымохода.

Переносной горн

Сооружение передвижного горна можно осуществить, используя такую кухонную утварь, как гусятница. В качестве системы наддува можно использовать вентилятор от ручной сирены или любое другое подходящее устройство.

У переносного горна есть определенные недостатки:

конструкция его неразборная, поэтому сложно избавиться от нагара;
не позволяет создать очень высокие температуры, максимально возможный показатель – 900 ОС;
эксплуатация обходится довольно дорого: в роли топлива можно использовать только кокс или древесный уголь.

Несмотря на это, такой вид угольного горна имеет гораздо больше возможностей, чем самодельная конструкция из кирпичей, описанная выше. Связано это с тем, что пространство для работы у переносной конструкции открыто сверху и значительно больше.

Стационарный горн

Данная конструкция является самой сложной, с точки зрения построения. Опытные мастера изготовлением горна занимаются самостоятельно, учитывая собственные антропометрические данные. Его эргономика должна быть отточена до мельчайших деталей: работы, производимые здесь, зачастую очень травмоопасные.

Итак, при строительстве стационарного горна необходимо исходить из собственных физических данных. Для этого необходимо измерить:

Высоту стола. Встать ровно, ноги находятся на ширине плеч. Правую руку необходимо сначала опустить, а затем согнуть в локте. Это и будет высота стола, к которой необходимо добавить 5–7 см.
Половину диагонали стола. В ту же руку необходимо взять большие клещи и измерить расстояние от их губок до живота. Прибавив к полученному результату 10–12 см, можно получить искомый результат.
Длину стороны квадратного стола. Для этого полученный в п.2 результат следует умножить на 1,4.

Кузнечный горн — это открытая или закрытая печь, используемая в кузнечном деле для нагревания металла

Чтобы изготовить стационарный горн своими руками, понадобятся такие материалы:

жаропрочная сталь с толщиной листа не менее 4 мм;
шамотный кирпич;
металлопрокат, из которого впоследствии следует монтировать раму горна;
стальной дымоход для осуществления процесса отведения газов, образующихся в процессе горения;
огнеупорная замазка, которую необходимо обязательно использовать для заделки щелей;
сталь для футеровки с внешней стороны.

Материалы для изготовления кузнечного горна

Правила изготовления стационарной конструкции

Так как горн – стационарный агрегат, его нахождение должно быть четко определено. Обязательно необходим доступ к одной из стен, потому что кузнечный горн не должен быть независимым. Наличие стены позволит более надежно обустроить дымоходы и установить вентилятор. В данной конструкции может использоваться самодельная фурма.

Опорная рама для кузнечного горна

Строительство горна следует начать с изготовления опорной рамы. Ее варят из металлической трубы. Обустройство верхней части производят при помощи огнеупорного кирпича. Это сделает конструкцию долговечной и позволит использовать печь более интенсивно.

Каналы, предусмотренные для вентиляции и дымохода, по периметру следует отделать стальными уголками. Металл еще используют при сооружении футеровки и заслонки печи. Листы, использующиеся в отделке, должны иметь ребро жесткости.

Стол горна должен иметь горновое гнездо, оптимальная глубина которого – 10 см. Под ним – зольная камера, в которую подается воздух. Размер стола не регламентирован, но лучше, если он сконструирован с учетом данных мастера.

Из стали толщиной 2 мм следует свернуть трубу квадратной формы. Это будет приемник для золы. В одной из стенок следует сделать отверстие, в которое позже будет вставлена труба для подачи воздуха. Ее можно осуществить при помощи пылесоса.
