Самодельная печка на солярке для отопления гаража: разбор 3-х конструкций

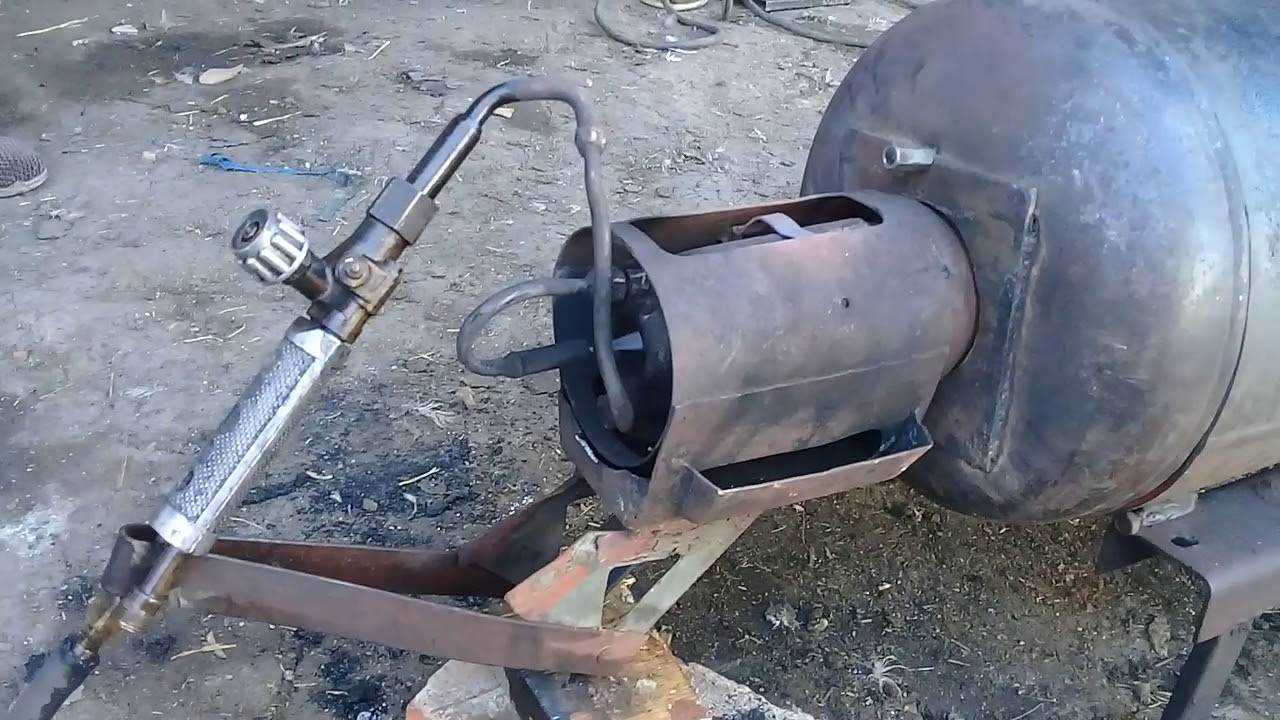

Как сделать самодельную газовую пушку с использованием горелки

Прежде, чем приступить к сбору этой несложной системы, следует учесть, что газовая пушка выбрасывает в воздух большое количество выхлопов. Ее не следует использовать длительное время.

Основные детали теплопушки:

• горелка;
• труба;
• вентилятор.

В качестве базы используется газовая горелка, запитанная от баллона для заправки зажигалок. Трубку для подачи газа следует разрезать надвое, затем припаять к ней дополнительную трубу, диаметр которой не должен превышать 0,9 см. В трубке, которая вставляется в горелку, следует проделать несколько отверстий по 0,5 см в диаметре для вентиляции. Выход жиклера горелки следует расширить до 0,3 см.

Внимание! При работе с газовой пушку категорически запрещено:

• помещать легковоспламеняющиеся вещества в поле подачи горячей струи воздуха;
• заправлять баллоны самостоятельно;
• использовать теплопушку для сушки одежды.

Кроме того, при работе с самодельным агрегатом необходимо выполнять следуеющие рекомендации:

• пушку следует использовать для быстрого подогрева воздуха в гараже, не оставлять на длительно время работы;
• при резком снижении качества воздуха в помещении, пушку следует выключить;
• газовая пушка должна быть компактной;
• для поддержания комфортной температуры в гараже, устройство можно доукомплектовать термостатом.

Обогреватель для гаражного помещения легко собрать своими руками, однако следует не забывать о безопасности эксплуатация. Ключевая характеристика горелки или теплопушки – их дешевизна, поскольку их можно сделать из остатков материалов.

Правила установки

Если используется подведенная труба с природным газом, в этом случае процесс согласований и приемки выполненных работ затянется. Потребуется сделать систему принудительной вентиляции в помещении, установить большую печь на отдельный фундамент, немного утопленный в пол. Добавим к этому покупку газового счетчика и постоянные визиты техника с проверками и оплатой за них.

Но основные размеры для установки пожароопасной техники в помещениях с легковоспламеняющимися поверхностями едины для всех видов и типов печей. Размер до пола из горючих материалов от 140 мм, до не защищенной стены из дерева от 700 мм. Расстояние до потолка от 1000 мм. В гараже потребуется сделать вентиляционные полости в стенах и возможно провести дымоход при использовании большой газовой печи или котла.

При установке настенной техники, закрепляют ее только на капитальные стены, крепление на тонкие перегородки категорически запрещено. Печь или конвекторы должны устанавливаться в безопасных местах и не мешать свободному проходу и доступу к обогревателям.

Промасленный пол под печью потребуется изолировать листом ЦСП или металлом.

Виды газовых гаражных обогревателей

На рынке отопительного оборудования представлен широкий ассортимент приборов, работающих от газа. Они отлично подойдут для отопления даже самых холодных гаражей и подвальных помещений. Подразделяют эти приборы именно по принципу работы.

Каталитический и инфракрасный обогреватель

Как уже говорилось выше, каталитический обогреватель работает благодаря реакции взаимодействия сжиженного газа с химическим компонентом. При этом, весь процесс происходит абсолютно бесшумно, поэтому многие пользуются такими агрегатами даже в ночное время. Эти приборы считаются безопасными и обладают рядом преимуществ:

• компактный размер;
• нет необходимости в вентиляции;
• работа без электроэнергии;
• экономный расход топлива.

Каталитические обогреватели газового типа можно регулировать по мощности специальным тумблером

Инфракрасный обогреватель предназначен исключительно для передачи тепла к предметам, находящимся в помещении. Данный тип отопления не изменяет температуру воздуха, тем не менее, имеет вполне ощутимую теплоотдачу. К особенностям агрегата стоит отнести:

• используются керамические и металлические нагреватели;
• имеют обширный радиус действия — 5-6 м;
• имеют слоты для подключения отдельных баллонов;
• один источник топлива может иметь объём до 27 л.

Керамические обогреватели чаще всего имеют встроенный накопительный резервуар для топлива

Переносной инфракрасный обогреватель допускается подключать к централизованной системе отопления посредством гибкого шланга. Однако на этот тип отопления нужно соответствующее разрешение.

Тепловая пушка и конвектор

Для отопления нежилых помещений часто используют тепловые пушки разной мощности. Подобные газовые агрегаты имеют ряд преимуществ:

• оперативно нагревают помещение;
• отапливают в разы экономичнее других вариантов газового оборудования;
• оборудованы датчиками учёта концентрации углекислого газа.

Агрегаты с двумя насадками излучения тепловой энергии можно направлять в разные стороны

Такой тип оборудования можно переносить из одного помещения в другое, так как в качестве источника топлива подключается отдельный баллон.

Газовые пушки можно подключать к баллонам с топливом, которые применяются в домашнем хозяйстве

Для небольшого по площади гаража можно использовать компактные конвекторные модели. Они имеют небольшой бак для топлива. Обычно эти устройства работают от пропана. Полностью заполненного источника топлива хватает на несколько дней. К достоинствам относят:

• удобный пьезорозжиг;
• лёгкий вес;
• наличие клапана избытка давления;
• возможность установки на любую горизонтальную поверхность.

Приборы могут быть комбинированными, работая и от газа, и от электроэнергии

Газовые печи для гаража

Данные устройства работают по тому же принципу, что и традиционные обогреватели. Многие из них требуют обязательной установки дымохода. Из достоинств такого агрегата выделяют возможность быстрого обогрева помещения. Он свободно перемещается, его удобно хранить. Нельзя забывать, что данное оборудование является весьма пожароопасным. Выбирая подобные агрегаты, необходимо точно знать площадь помещения, в котором они будут применяться.

Критерии выбора

Печь на газу для гаража важно выбирать с учетом основных характеристик. Разберем их подробнее

Мощность

Эта характеристика позволит сэкономить не только на покупке оптимального варианта печи, но и при эксплуатации. Мощная печь будет быстрее обогревать помещение, но и расход газа будет больше. Маломощная печь не сможет обогреть помещение

Поэтому важно даже приблизительно знать необходимую мощность техники для обогрева вашего гаража

Можно рассчитать эту характеристику самостоятельно. Для этого потребуется определить объем всего помещения и кубатуру ворот. Эти величины перемножить на коэффициенты для материалов, из которых сделан сам гараж и ворота. Получившийся результат и будет приблизительной мощностью отопительного агрегата.

Материал

Эта характеристика влияет на долговечность вашей печи. При покупке потребуется ознакомиться с толщиной и маркой стали корпуса и топки. При использовании конструкционной стали, толщина листа топки должна быть от 6 мм. лучше если в тепловых пушках или конвекторах для производства корпуса и решеток использовалась жаропрочная сталь или сплавы.

Легированные стали с большим содержанием хрома, кремния, молибдена – оптимальный вариант для производства деталей, подвергающихся воздействию высоких температур. Еще один вариант материала, не подверженного воздействию агрессивной среды – нержавеющая сталь.

Зима/лето

Если применение отопителей планируется кратковременное и в теплый период года, покупать дорогостоящую, мощную технику нет смысла. Здесь помогут небольшие тепловые пушки или конвекторы или самодельная печка, сжигающая газ в закрытой камере.

Для зимы и низких температур потребуется приобрести мощную пушку или несколько инфракрасных обогревателей и установить их по всему помещению. В это время важным фактором является экономичность техники.

Цена

В этом вопросе не следует впадать в крайности. Нельзя пытаться экономить и покупать китайскую некачественную технику за копейки и выбрасывать ее через короткое время. Но и не стоит приобретать дорогую мощную тепловую пушку от ведущих производителей для обогрева небольшого гаража во время коротких визитов.

Намного важнее подбирать технику по соотношению цены и качества. Только так можно приобрести хорошую, производительную технику для вашего бокса, работающую на газе.

Другие факторы

Среди остальных факторов выделяют:

уровень экологической безопасности. Техника не должна нести вред потребителям выделениями токсичного вещества при нагреве некачественных материалов. Поэтому при покупке обязательно проверяйте сертификат качества;
качество печей для гаража. Здесь можно определить, кто делал технику просто. Проведите рукой по граням металла и если обнаружите заусеницы, значит, вашу печь сделали не на производстве

Обратите внимание на качество малярного покрытия, оно сразу покажет опыт и квалификацию производителей;
обращайте внимание не на бренд, а на характеристики обогревателей. За название разрекламированной компании придется переплачивать, хотя даже марку «БОШ» производят в 300 странах мира

Перед походом в магазин зайдите на форумы в интернете, здесь вы сможете получить аргументированную и правдивую консультацию.

Как остывает гараж?

Но почему это гараж нужно обогревать не так, как дом? Он много меньше, тут сказывается сидящий в печенках у технарей закон квадрата-куба: при уменьшении размеров геометрического тела отношение его поверхности к объему увеличивается. Соответственно, и самодельная печь для гаража, и готовая фирменная, должны иметь тепловую мощность на единицу объема помещения большую, чем домовая. Поясним на примере.

Вот дом, 10х12 м в плане, высотой с цоколем и перекрытиями 5 м. Крышу для простоты возьмем плоскую, сути дела это не изменит. Общий объем дома тогда выйдет 10х12х5 = 600 куб. м, а площадь его поверхности, считая и пол (сквозь него тоже тепло уходит) 10х5х2 (2 короткие стены) + 12х5х2 (2 длинные) + 10х12х2 (пол и крыша) = 100 + 120 + 240 = 460 кв. м. На один куб объема приходится 460/600 = 0,77 квадрата, через который тепло уходит.

Теперь стандартный гараж, 4х7х2,25 м. Объем – 63 куба; площадь поверхности – 105,5 квадратов. На 1 куб – 105,5/70 = 1,67 квадрата, считай, вдвое с лишним большая площадь теплопотерь. Если, скажем, по расчету печь для дома вышла на 10 кВт, то там на единицу объема приходится 10/600 = 0,017 кВт. Для гаража тогда нужно на 1 куб 0,037 кВт, а на весь объем 0,034х63 = 2,33 кВт. Если принять температуру в гараже 16 градусов (для работы) или даже 8 градусов (минимальную стояночную для машины), то мощность обогрева падает ненамного, до 1,8 и 1,2 кВт соответсвенно.

Виды и материалы для изготовления

Для собственноручного сооружения печей подобного плана нет необходимости в закупке специализированных деталей или изготовлении отдельных частиц. Порой для работы подойдут даже подручные материалы, которые можно купить по весьма низкой стоимости или даже получить бесплатно. Но абсолютно обоснованными являются некоторые требования к металлам и кирпичной продукции, используемой для возведения конструкции.

Ознакомимся подробнее со всеми разновидностями конструкций и тонкостями изготовления тех или иных моделей.

Печь-буржуйка

Пожалуй, самый распространенный вариант гаражной печи – буржуйка. Такие модели были популярны в начале XX века и, являясь легкими в использовании и весьма практичными, смогли практически заменить камины. Буржуйки были популярны в домах и квартирах вплоть до появления центрального отопления, а после стали использоваться лишь при необходимости.

Вполне подойдут и железные бочки, но их выбору следует уделить особое внимание. Бочка не должна быть слишком крупной, поскольку печка со слишком крупными габаритами будет громоздкой и не совсем практичной, но должна иметь довольно толстые стенки – от 2 до 5 мм

Существуют виды буржуек с водяным контуром, которые немного отличаются от классических моделей. Нагрев данного сооружения осуществляется за счет увеличения температуры воды, а также испарения ее некоторого количества, поэтому стенки дольше остаются горячими и гораздо большее время излучают тепло, отапливая помещение.

В длительности распространения тепла и заключается главное преимущество данной модели, поскольку распространения и поддержания тепла может хватить даже для отопления небольшого дачного домика. Что касается небольшого гаражного помещения, для тех, кто большую часть времени проводит за работой с автомобилем, это отличный вариант отопительной конструкции.

Конструкции из кирпича

Помимо компактных и легких в эксплуатации буржуек, существует так же вариант кирпичных конструкций, который обладает рядом как преимуществ, так и недостатков.

Данная модель гораздо дольше сохраняет тепло, поскольку ей нужно более длительное время для остывания. Такая теплоемкость обеспечивается как за счет терморегуляторных свойств кирпича, так и за счет довольно большого веса конструкции в целом.

Для кирпичной модели обязательно наличие заслонки, которую так же называют поддувалом, благодаря которой можно регулировать температуру в помещении. Главное – научиться пользоваться такими функциями данной модели, поскольку неправильное использование заслонки может даже навредить здоровью.

При самостоятельном изготовлении печи из кирпича можно неплохо сэкономить, поскольку материал довольно недорогой, а процесс не столь трудоемкий, чтобы вмешивать в него стороннюю рабочую силу. Главное – рассчитать необходимое количество кирпича и цемента, а также закупить необходимые чугунные детали.

Сила обогрева напрямую зависит от размеров топки, поэтому в зависимости от функциональных особенностей самого помещения можно сделать подходящий размер отопительной конструкции с соответствующей мощностью.

Но, к сожалению, данное изделие обладает и некоторыми недостатками, которые могут слегка омрачить процесс использования печи.

Остывает такая конструкция долго, но и нагревается в течение довольно длительного времени, поэтому с быстрым прогревом помещения могут возникнуть некоторые проблемы. Кроме того, чтобы поддерживать определенную температуру в помещении, необходимо растапливать печь ежедневно.

Устройство и принцип работы

Уже по названию «газовый обогреватель» нетрудно понять, что внутри него или в специальной внешней горелке будет сжигаться газ. Простейший вариант нагревателя, кроме корпуса и горелки, оснащается защитной решеткой. Она помогает предотвратить ожоги и несчастные случаи. Для регулировки подачи газа предусматриваются вентиль и клапан. Разница в конструкции связана с тем, как именно выдается наружу выработанное тепло.

В одних случаях просто используется прямой прогрев воздуха. В других газовая горелка передает тепло воде или иному теплоносителю (хотя это уже скорее котел, а не обогреватель). В третьих используется инфракрасная передача тепла. Инфракрасные лучи отражаются от специальной поверхности (рефлектора). При попадании этих лучей на поверхность различных предметов их температура будет повышаться.

Но это еще не все тонкости газового обогревателя. Очень большую роль играет качество приготовления газовоздушной смеси. Она формируется внутри специального смесителя.

Самодельная печь для гаража: параметры и условия эксплуатации

Важно изначально определиться с местоположением конструкции. Она не должна занимать много места, во время работы не препятствовать свободному перемещению по гаражу или выполнению тех или иных операций

Чаще всего выбирают угловое расположение печи.

Изготовление и монтаж печи осуществляется согласно следующим условиям:

• Обязательное обустройство дымохода. Его высота должна быть минимум 3 метра.
• Выбор топлива. Оптимальный вариант – использование дров, угля или дизтоплива. Намного реже делают электрические печи или работающие на баллонном газе.
• Подготовка основания для установки котла, монтаж жаропрочных материалов на стены.

Перед началом этих работ необходимо выбрать оптимальную конструкцию печи для гаража. Выбор зависит от объема отапливаемой площади, наличию варочной поверхности и общего бюджета. В качестве примера можно рассмотреть чертежи наиболее подходящих самоделок.

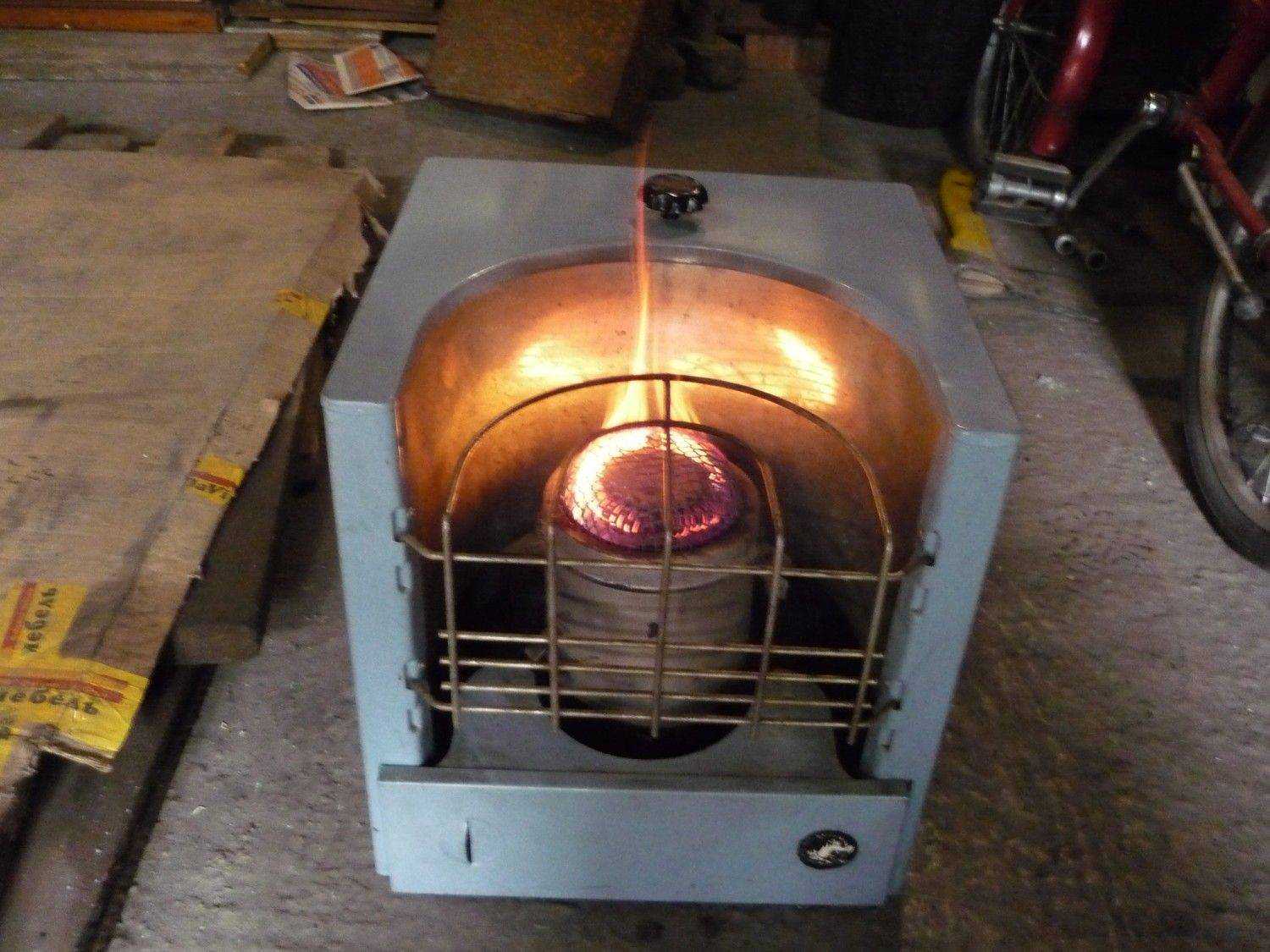

Газовая печка для гаража своими руками

Газовая печь для гаража изготавливается в несколько этапов.

Перед началом работ подготовим необходимые инструменты и материалы.

Материалы и инструменты

Помимо набора слесарных инструментов и ножниц по металлу потребуется приготовить:

• листовой металл, толщиной 0,5-0,8 мм;
• сетка – рабица, для изготовления решетки;
• старое сито;
• на рынке или в специализированном магазине приобретите газовую горелку с защитным клапаном;
• газовый баллон;
• арматуру для подсоединения баллона к горелке.

Инструкция по изготовлению

Мелкое сито необходимо подготовить по размерам будущей печи:

• после этого размечаем круг на листе металла, положив на него сито. На листе, в виде развертки, по краю круга нужно разметить боковинки. Для этого размечаем прямоугольник, так, чтобы длины хватило для обхвата сита и круглого донышка будущей печки;
• вырезаем развертку ножницами по металлу. Старайтесь резать аккуратно, чтобы не было больших выступов или неровностей;
• в задней части располагаем горелку и размечаем места крепления. Сверлим отверстия и фиксируем горелку;
• сделав небольшую отбортовку соединяем и закрепляем заклепками все детали между собой. Сверху сита заклепками крепится просверленная пластина, на которой приклепана небольшими стальными пластинками сетка – рабица;
• с помощью клепальника крепятся 2 ножки, необходимой длины;
• к клапану горелки прикручиваем шланг от газового баллона, пускаем газ. Проверив герметичность мест соединения можно делать первый запуск газовой печи для гаража, сделанной своими руками.

Электрические инфракрасные обогреватели для гаража

Для жилых и хозяйственных помещений пригоден бытовой ИК-обогреватель с закрытым электронагревателем. («Открытые» модели более мощные, требуют значительного удаления от предметов).

Мощность таких электроприборов 0,5–1,5 кВт, сила тока соответственно 2,5–6,5 А, питание от сети 220 В. Площадь действия бытового нагревателя 3–15 м2 зимой, в межсезонье — 12–30 м2.

От мощности обогревателя зависит минимально допустимая высота его подвеса.

При потолке высотой 2,5–3 м используют инфракрасный обогреватель не мощнее 1 кВт. Пуск автомобильного двигателя зимой облегчит излучатель мощностью 1 кВт, установленный над капотом на потолке утепленного гаража площадью 20 м2. Для обогрева рабочей зоны обогреватель устанавливают над ней.

Полное отопление такого гаража до +20 °C обеспечат два прибора той же мощности. Конструкция инфракрасного закрытого электрического отопительного прибора проста.

Низкотемпературный трубчатый электронагреватель с лицевой стороны закрыт металлической пластиной, с изнанки — теплоизолирующим вкладышем. На теплоизоляторе закреплена коробка ввода. Металлический корпус снабжен кронштейнами для подвеса.

Плюсы и минусы использования буржуек для отопления

Буржуйка характеризуется целым списком положительных качеств:

• с помощью изделия можно не только прогревать большое помещение, но и готовить пищу;
• для прогревания пространства достаточно 30 минут;
• в каком бы углу не находился прибор, равномерно разогревается любой уголок;
• экономное расходование материала для растопки, в отличие от прогревания помещения электричеством (в качестве растопки используют дрова, уголь, отходы);
• сделать можно из подручных материалов;
• устройство простое в эксплуатации;
• для установки не требуется больших материальных затрат.

Но, как и у любого другого приспособления, имеются отрицательные стороны:

• необходимо продумать систему дымохода;
• для поддержания чистоты требуется периодическая очистка всех деталей, включая дымоход;
• металлическая буржуйка быстро остывает, поэтому тепло удерживается плохо.

Недостатков устройство имеет немного. В случае правильной установки не доставит труда содержать печь в исправном состоянии.

Порядок изготовления вертикальной буржуйки в гараж своими руками

Самый популярный вариант буржуйки для гаража своими руками – печь из металла. Для того чтобы изготовить вертикальный агрегат, заготовку условно разделяют на две части. Меньшая будет располагаться внизу и служить местом для сбора золы, а верхняя часть (основа) будет топочной, в нее и будут залаживаться дрова.

На заметку! Во время работы со старым газовым баллоном нужно быть предельно осторожным. В первую очередь следует убедиться в полном отсутствии газа внутри емкости. Полностью вытеснить его можно путем заполнения баллона водой. Известны случаи, когда остатки газа в процессе распиливания баллона провоцировали взрыв.

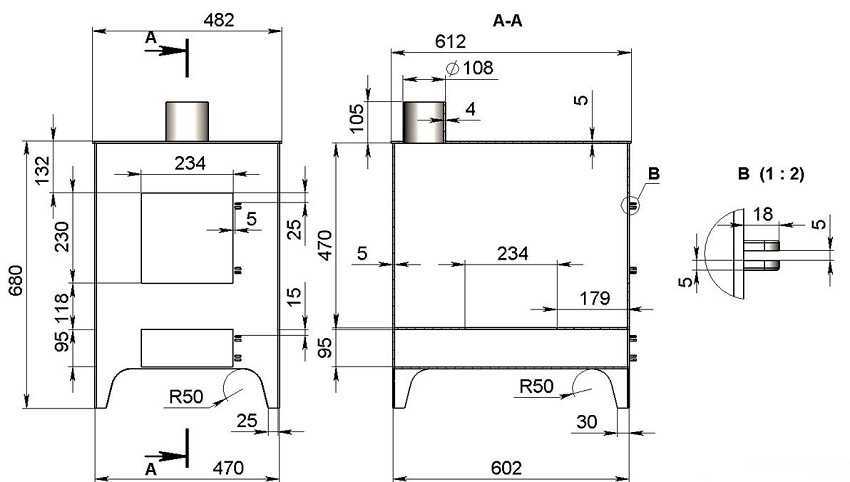

На схеме по изготовлению вертикальной буржуйки в гараж представлены все необходимые размеры.

В качестве наглядного примера рассмотрим порядок работ по изготовлению печи для гаража из газового баллона:

1. Вырезание дверок: верхней – для топки, нижней – для сбора золы. Делают это с помощью болгарки. Вырезанные куски не выбрасывают, они послужат дверцами.
2. Приваривание колосников. Для этого используют куски арматуры из стали соответствующей длины, толщиной 13-15 мм. Между колосниками оставляют расстояние, равное 20 мм.
3. Сооружение дымохода. С этой целью вверху конструкции прикрепляют металлическую трубу высотой около 10 см.
4. К заготовкам-дверкам приваривают запоры и петли. Соединяют все детали. Для создания уплотнения на дверцу снаружи можно приварить металлические полосы шириной 20 мм.
5. Установка ножек внизу изделия из металлических уголков.

По такому же принципу изготавливают буржуйку-печь в гараж из трубы. Отличие заключается в необходимости приваривания дна и верхней крышки, где заранее готовится отверстие под дымоход. Из газового баллона можно также соорудить теплоэффективную ракетную печь для гаража.

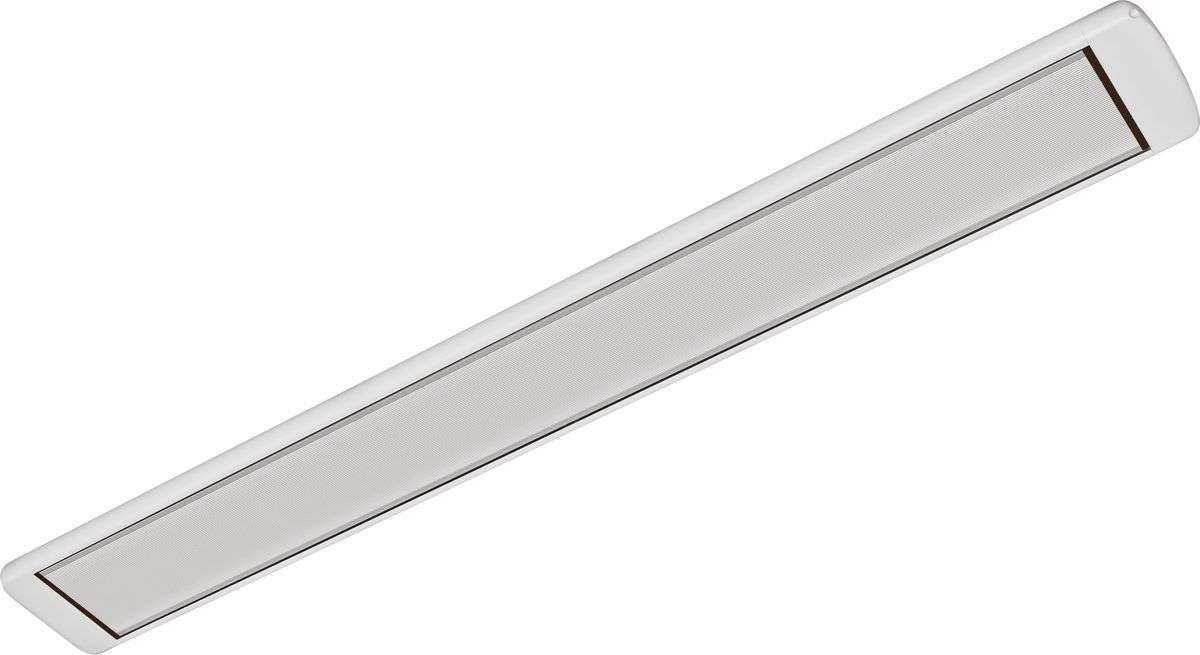

Инфракрасный обогреватель Almac ИК11

Фото: https://beru.ru

Almac ИК11 — ИК-обогреватель для гаража, который имеет наибольшее количество точек продаж в РФ и собрал десятки положительных отзывов покупателей. Модель с мощностью 1000 Вт ценится пользователями за надежный алюминиевый корпус и экономное потребление электроэнергии. В этом приборе предусмотрены надежные клеммники с мгновенной фиксацией провода, поэтому подключение осуществляется за 5 минут. Корпус можно подвешивать на потолок на уровне до 3,5 м.

Инфракрасный обогреватель Almac ИК11

Достоинства:

• разрешена высота монтажа до 3,5 м
• сравнительно небольшой вес 3,3 кг
• потолочный крепежный комплект в коробке
• потребляет мало электроэнергии

О кирпичных гаражных печах

Второй вывод из вышеизложенного – кирпичная печь для обогрева гаража подходит плохо:

• Теплоотдача кирпичных печей около 0,5 кВт с 1 кв. м их поверхности. Если подсчитать, какого размера печка нужна в гараж, то выйдет, что стоять там будет только она, а машину придется оставить снаружи.
• Кирпичной печи для долгой жизни тоже нужен комфорт: ровный микроклимат в помещении и влажность в пределах санитарных норм. В гараже глиняный кладочный раствор скоро раскиснет и печь «поплывет»: глиняный раствор не схватывается, как цемент, но высыхает, а необожженная глина гигроскопична.
• Конвекция от кирпичной печи довольно вялая. Ни о какой теплой шапке не может быть и речи; нагретый воздух отойдет к стенам и остынет, опускаясь вдоль них, прежде чем хоть что-то обогреет.
• Кирпичная печь долго, 1-1,5 часа, прогревается. Частнику придется протапливать ее загодя (а если в гараж понадобилось зайти внезапно?), а в производственном гараже производительности труда в начале смены не жди. Да и потом, скорее всего, тоже. Доплачивать кому-либо за обязанности истопника – лишний расход, без которого можно обойтись, если печь прогревается быстро.

Тем не менее, кирпич для полноценного обогрева гаража нужен. Как дополнительный теплоаккумулятор, о чем будет сказано далее.

Наиболее незатейливый вариант

Эта модель обладает простотой в плане производства, ведь баллон являет собой подготовленную тару, её остаётся только доделать, а также имеет высокую прочность сварных швов. Вот пошаговое исполнение:

1. Необходимо отвинтить краник и стравить оставшийся газ из баллона. Он должен постоять открытым 2-3 дня. Хорошо, если ёмкость помыть.
2. Баллон в 1/2 своей удлинённости режется болгаркой. Потребуется верховая доля.
3. С неё сшибается краник. Если его не выйдет отвинтить, то для снятия можно задействовать кувалду.
4. Из листа металла утолщением 3-4 мм режется блин d: сходным сечению баллона.
5. Из трубы d: 10 см режется отрезок удлинением 60-100 см.
6. В нём рядами сверлятся дырки d: 6-8 мм. По площади предполагается 6 дырок, вдоль 8-10 шт. В общем количество дырок – около 50 шт.
7. Труба заваривается к прошлому участку монтажа краника.
8. Сейчас немного в боку на крыше баллона проделывается ещё одна дырка d:25-30 мм, к нему наваривается труба 32 мм, протяжностью 50 мм. На неё монтируется заслон. Через него в середину печки станет вливаться состаренное масло и выполняться поджигание.

Приоткрывая и затворяя заслон получится регулировать процедуру сгорания топлива в середине бака. Эту маленькую печь можно не дорабатывать отсеком дожигания. Хватит вмонтировать хороший наклонный дымоотвод.

Подводим итоги

Как мы видим, у любого оборудования есть свои достоинства и недостатки. Выбирая конструкцию для отопления гаража следует учитывать ряд факторов:

1. Площадь помещения.
2. Периодичность и время эксплуатации.
3. Скорость разогрева того или иного устройства.
4. Наличие отопительных ресурсов.
5. Пожаробезопасность.

Обустройство гаража отопительной системой базируется на потребностях. Если вы не проводите в помещении много времени и тепло необходимо только для согрева автомобиля в сильные морозы, то достаточно установить ИК-обогреватель или УФО. Если же вы регулярно находитесь в гараже, как в летний, так и в зимний период, то рентабельно все таки организовать печь в гараже своими руками по четко составленной схеме и продуманной модификации.
