Делаем сами мини шлифовальный станок

Изготовление ленточного шлифовального станка

Существует две основные компоновки ленточного шлифовального станка: с вертикальным расположением рабочей части шлифленты и с горизонтальным. У создателей самодельных шлифовальных станков первая пользуется большей популярностью, т. к. она подходит для разных видов обработки и гораздо удобнее для заточки инструмента, а пыль в процессе шлифовки отводится вниз. В качестве материала для изготовления станины, основных частей и роликов многие мастера очень часто используют не металл, а фанеру и древесину. Последний вариант имеет ряд преимуществ:

все компоненты можно изготовить в столярной мастерской;
подгонку древесных деталей выполнять гораздо проще;
деревянная конструкция имеет меньший вес;
установка виброустойчива и легко разбирается.

Для того чтобы самому сделать работоспособный, надежный и безопасный шлифовальный станок, необходимо обладать хоть каким-то минимумом инженерных знаний и навыков по обработке конструкционных материалов. Поэтому далее будут рассматриваться только самые важные моменты изготовления и сборки станка, схематическая компоновка которого представлена на рисунке ниже.

Выбор двигателя

Скорость вращения привода является самой важной характеристикой самодельного станка, т. к

по ней рассчитывается диаметр приводного шкива, передающего вращение шлифовальной ленты. Каждый тип абразивной ленты рассчитан на эксплуатацию с определенной линейной скоростью, которая измеряется в м/с, а ее рабочая скорость равна окружной скорости приводного шкива. Поэтому при наличии электродвигателя с известными характеристиками проектирование шлифовального станка должно начинаться с определения его диаметра.

Устройство рамы

Рама станка представляет собой коробчатую конструкцию, внутри которой расположены приводной шкив и два ролика. Она состоит из фигурной боковины ломаной С-образной формы, установленной на широкое основание. В качестве материала для всех деталей этого шлифовального станка используется толстая фанера. На нижнем выступе рамы закреплен рабочий столик с прорезью для шлифовальной ленты. Приводной шкив смонтирован на вертикальной части рамы, направляющий ролик — на конце нижней, а натяжной и регулирующий — на верхней. Такая же фигурная боковина закреплена на петлях в виде дверцы и полностью закрывает все пространство со шкивом и роликами.

Несомненным достоинством этого самодельного ленточного шлифовального станка является то, что все его детали изготовлены простым инструментом в столярной мастерской, а при сборке применен минимум разновидностей крепежа и металлических комплектующих. По всей видимости, на его изготовление мастер потратил не более двух дней.

Монтаж ролика

После монтажа шкива и роликов на раме станка обязательно должна проводиться их наладка. Во время работы шлифовальная лента движется со скоростью от 10 до 30 м/с, и любое отклонение в геометрии взаимного расположения шкива и роликов может вызвать ее сход и обрыв. Поэтому их оси должны быть выставлены строго параллельно горизонтали, а плоскости вращения, по которым движется лента, четко совпадать по вертикали. Возможность таких регулировок должна быть предусмотрена при разработке конструкции ленточного шлифовального станка.

Области использования

Ленточный станок может быть использован для обрабатывания элементов, произведенных из разных материалов: древесины, стали, разных цветных металлов. Что удобно, подвергать обработке при помощи такого станка можно составляющие, которые имеют разную конфигурацию: четырехугольную, круглую и плоскую. При помощи подобного оснащения можно подвергать обработке круглые и трубные составляющие, отличающиеся большим диаметром поперечного сечения.

Ленточный электростанок используется для ликвидации незначительных недостатков возделываемой плоскости:

углублений;
возвышенностей;
заусенцев;
обработки финишного покрытия;
удаления наплыва грунтовки и лака, грата;
шлифовки внутренних плоскостей;
обработки закруглений на плоскости детали.

Основными задачами, которые осуществляет ленточный станок шлифующей группы, считаются:

финишное сглаживание обрабатываемой плоскости;
доведение уровня шероховатости плоскости до требуемого материала;
доведение возделываемых плоскостей до уровня гладкости перед их напылением лаком и иными отделочными материалами.

Области применения станка

Каждый из производимых станков выполняет заранее заданный перечень технологических операций.

Система барабанного типа производит высококачественное шлифование плоских древесных заготовок. Допускается обработка древесностружечной плиты, OSB или МДФ в том числе покрытые шпоном.

Применение барабанного шлифовального станка

Обработка крупногабаритных, длинных, нестандартных деревянных изделий из древесины (например, погонажных конструкций) производится на профильно – шлифовальном оборудовании. Готовые заготовки подаются к шлифовальному узлу посредством транспортирной цепи.

Для шлифования поверхности деревянных изделий, имеющих сложную геометрическую форму (декоративные рамы, художественные изделия) применяют ленточно — шлифовальные станки оснащённые свободно перемещающимся столом.

Шлифовальный станок из болгарки

Необходимые материалы:

листовой металл;
деревянный брусок;
стальной уголок;
подшипники;
болты с гайками;
пружина.

Основой для изготовления данного шлифстанка послужит болгарка. Все остальные элементы конструкции изготовим из толстого металла и уголка. Но давайте обо всем по порядку.

Шаг первый: изготовление приводного ролика.

Берем деревянный брусок подходящий по размеру, и округляем его на токарном станке. Либо можно использовать уже готовый кругляк из дерева. Отрезаем от него нужным нам кусочек.

Высверливаем по центру заготовки посадочное место под гайку, и запрессовываем ее в отверстие с помощью слесарных тисов или киянкой.

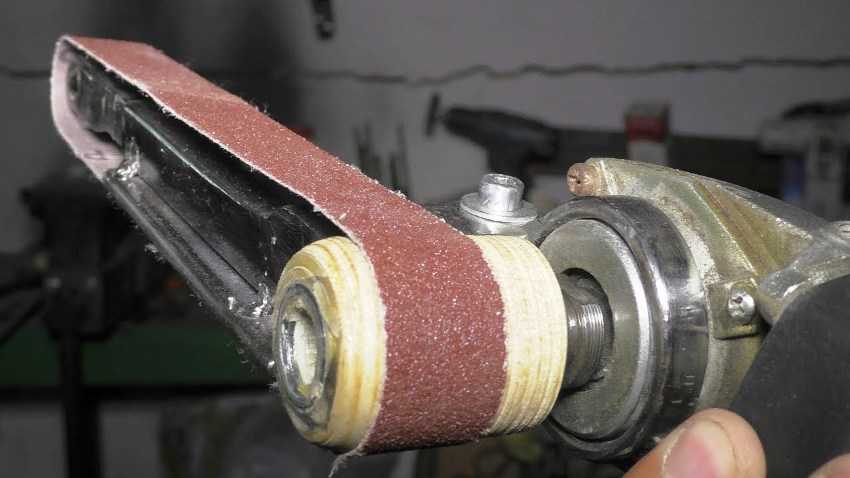

Устанавливаем изготовленный ролик на болгарку, и придаем ему форму бочонка, убирая все лишнее об наждачную бумагу крупной зернистости, закрепленную на доске. Либо можно обработать заготовку на точильном станке.

Шаг второй: изготовление стойки и основания.

Из листового металла вырезаем заготовку требуемой длины и формы. Высверливаем в стойке одно отверстие, и несколько крепежных отверстий, чтобы можно было ее прикрепить к корпусу редуктора УШМ.

Далее изготавливаем основание станины. Для этого нам потребуется два уголка. Отрезаем заготовки подходящей длины, и сверлим в них крепежные отверстия. После этого крепим стойку между уголками, как показано на фото ниже.

Шаг третий: изготовление механизма натяжения шлифовальной ленты.

На следующем этапе приступаем к изготовлению блока натяжения, который состоит из подвижной крепежной пластины и ведомого ролика.

Отрезаем пластину нужной формы и длины. Крепим ее к верхней части стойки. После этого в просверленные отверстия вкручиваем болт с подшипниками (ведомый ролик).

Шаг четвертый: окончательная сборка шлифовального станка.

Крепим к болгарке стойку, после чего на вал редуктора УШМ накручиваем приводной ролик. Между подвижной частью блока натяжения и стойкой устанавливаем возвратную пружину.

Последний этап — изготовление опорной пластины для шлифленты и рабочего столика для удобной работы с заготовками. Красим эти детали, затем крепим к станине. Стойку также надо будет покрасить.

Устанавливаем шлифовальную ленту, после чего можно приступать к работе. Самоделка готова.

Пошаговый процесс изготовления самодельного шлифовального станка можно увидеть в видеоролике ниже.

Конструкция получилась довольно компактной и аккуратной. И самое главное — мы обошлись без использования сварочного аппарата. Идея самоделки принадлежит автору YouTube канала Mistry MakeTool.

Характеристики, которым должна соответствовать лента для шлифовального агрегата

Подбор абразивной полосы – важный этап во время сборки мини-гриндера своими руками. В первую очередь нужно определиться с протяженностью ленты и ее шириной. На геометрические параметры полосы оказывают влияние два основных фактора:

размеры гриндера;
назначение агрегата.

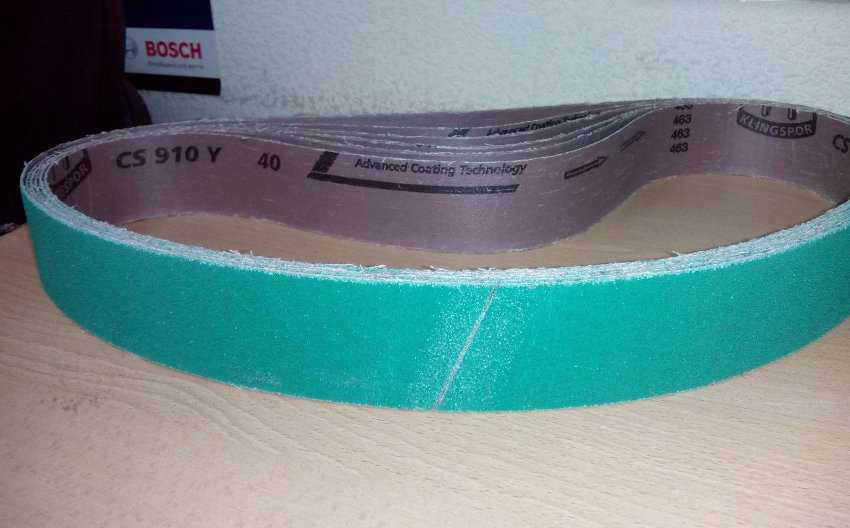

Тканевая основа лучше выдерживает поверхностное натяжение

Бесконечные абразивные полосы также подразделяются на типы по зернистости. Длина шлифовальных полос может быть разной (от 610 до 1830 мм). Такие ленты имеют ширину 50 или 100 мм. Первый вариант чаще всего встречается в агрегатах, собранных своими руками в домашних условиях.

Качественная абразивная полоса в обязательном порядке должна иметь эластичную основу из ткани

При выборе подходящего инструмента также необходимо обращать внимание на то, какое количество оборотов может выдержать полоса. Рекомендуется приобретать изделия, которые способны работать при 1500 об/мин

Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками. Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках.

Хорошая лента обязана иметь высокую абразивную стойкость. От этого показателя зависит резистентность ленты к износу. Для самодельных аппаратов рекомендуется использовать ленты, протяженность которых составляет не более 123 см. Абразивная полоса должна быть не только устойчивой к износу, но и иметь хорошую сопротивляемость к высоким температурам, образующимся во время трения о заготовку во время работы.

Стоит отметить, что ленты небольшой длины гораздо более подвержены износу, нежели изделия большей протяженности

Специалисты советуют обратить внимание на картинки с изображением готовых изделий. Фото аппаратов позволяют дать ответ на вопрос о том, как сделать гриндер своими руками

Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно.

От выбора ленты зависит скорость и качество обработки изделий

И, наконец, особое внимание необходимо уделить месту склейки абразивной ленты. Стык двух концов полосы должен быть максимально аккуратным, без каких-либо дефектов или выступов

Как склеить ленту для шлифовального агрегата самостоятельно

Ленточные шлифовальные аппараты содержат пружину, которая выполняет очень важную функцию: натягивает просевшую в результате износа ленту. Смена ленты производится несколько раз даже при обработке небольшой заготовки. Это следует запомнить.

При сборке гриндера своими руками из фанеры или металла абразивную полосу можно изготовить самостоятельно. Склейка такой ленты – сложное мероприятие, которое не терпит ошибок. В интернете существует множество советов о том, как правильно выполнить склейку ленты, однако многие из них являются неверными.

Процесс склейки выглядит следующим образом. Вначале нужно подобрать наждачный материал на тканевой основе. Затем стоит подготовить оба конца абразивной полосы. Для этого производится их зачистка. Шов на полосе выполняется исключительно методом «встык». Специалисты обязательно рекомендуют усиливать склеенную ленту с внутренней стороны посредством плотной полоски ткани, которая фиксируется с помощью специального клеевого состава.

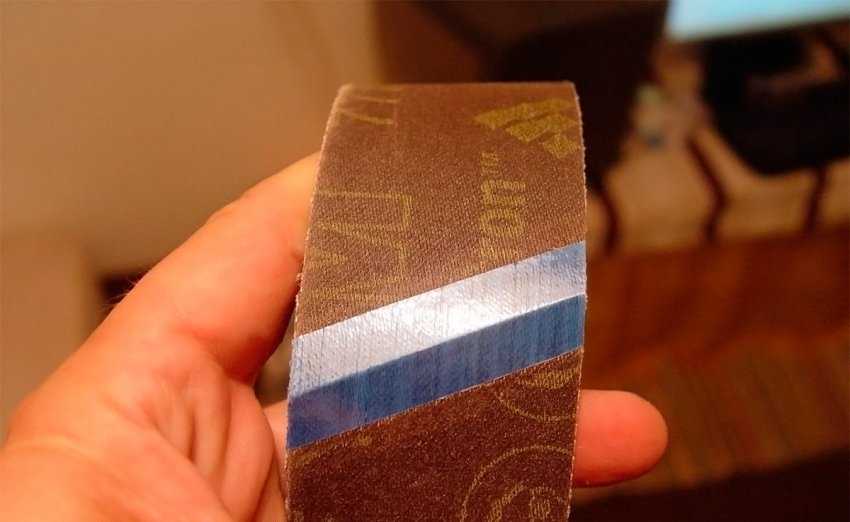

Склейка ленты – сложное процесс, который не терпит ошибок

Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав. Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством.

Перед началом склеивания необходимо подготовить полосу для ленточного наждака. Гриндер своими руками (из подручных материалов) нуждается в надежной абразивной полосе, которую сложно выполнить в домашних условиях. Процесс производится с применением клеевой палочки, которая устанавливается на термопистолеты. Вначале производится подогрев состава. Для этого можно воспользоваться обычным феном, который есть в каждом доме.

Самодельный гриндер с двигателем от стиральной машины

При размере ведущего шкива 70÷100 мм двигатель для гриндера должен раскручиваться как минимум до 3000 об/мин. По своим характеристикам этому требованию (пусть и не в полной мере) соответствуют асинхронные электродвигатели от старых стиральных машин-автоматов мощностью не менее 300 Вт.

Это достаточно простые, надежные и неприхотливые устройства, которые являются одними из самых распространенных б/у электродвигателей. Выходной вал у них имеет резьбовое соединение, на которое без проблем крепится шкив для привода гриндера.

При использовании коллекторных двигателей от стиральных машин следующего поколения не обойтись без отдельного регулятора числа оборотов, поскольку скорость их вращения обычно лежит в интервале от 11 до 18 тыс. оборотов в минуту.

Эти компактные и мощные устройства имеют свой недостаток: при постоянной эксплуатации под нагрузкой у них быстро стираются щетки.

В видеоролике (см. ниже) народный умелец демонстрирует сделанный своими руками гриндер с двигателем из стиральной машины, удобным натяжным устройством, электронным регулятором скорости вращения и роликами на подшипниках диаметром 65 мм (натяжной ролик от «Газели»).

Получился вполне работоспособный вариант с добротным и функциональным опорным столиком, который поворачивается на девяносто градусов и перемещается по направляющим.

Конструирование самодельного ленточного шлифовального станка

Устройство шлифовального станка.

Главные части станка следующие:

Мотор или двигатель с приводом, работающий на электричестве.
Привод лучше устанавливать рядом с ведущим роликом главного диаметра.
Основание или станина.
Часто фиксируется прямо на полу, иногда эта штука ездит на колесиках – это как вам удобнее и нужнее.
Два натяжных катка – ведущий и ведомый.
Делать из металла или очень прочной древесины с тонким слоем прокладочной резины для предупреждения проскакивания ленты на роли или барабан.
Пружина и рычаг для системы натяжки ленты.
Пружина прижимная, а рычаг крепится к основанию и ведомому катку.
Основание для размещения мотора с приводом.
Для ленты с абразивом нужно использовать бумагу или ткань.
Ее ширина может быть самой разной – в диапазоне от 5-ти до 30-ти см. Уровень зернистости – от 80-ти.
Металлические трубы толщиной от 2-х мм и больше.
Металлические уголки в соответствии с размерами станка.
Специальная магнитная подставка для металлических деталей.
Направляющие типа рельсовых.

https://www.youtube.com/watch?v=GwylmVI7PG8

Схема устройства шлифовального станка.

Этапы работы:

Делаем каркас основания или станины.
— режем уголки по размерам станины;
— свариваем каркас и уголки;
— фиксируем внизу рамы плиту из ДСП для снижения вибрации при работе.
Мастерим рабочую поверхность.
— вырезаем по размеру стальной лист и привариваем его прямо к основанию;
— привариваем рельсовые направляющие к верхней части каркаса;
— делаем каретку из уголков с колесиками для передвижения по направляющим станины;
— с обеих сторон рабочей поверхности монтируем и фиксируем опоры из подшипников;
— фиксируем винт с ручкой на каретке;
Фиксируем электрический двигатель систему подъема рабочей зоны.
Закрепляем опоры передач.
Устанавливаем ленту с абразивным покрытием.
— отрезаем ленту с запасом в несколько сантиметров под углом в 45°;
— склеиваем ее внахлест с промазкой клеем стороны со смытым водой абразивом;
— сушим место склеивания феном;
Готовимся к тестовому пуску станка.
— обрабатываем все детали станка машинным маслом;
— подводим электрическое питание;
— делаем пробным запуск.

Самодельный дисковый шлифовальный станок из дрели

Самым простым устройством среди самоделок, которыми пользуются народные умельцы, является дисковый шлифовальный станок с приводом из дрели. Чаще всего это просто закрепленная хомутом на доске дрель с фабричным или самодельным шлифовальным диском. А в качестве рабочего столика в таких самоделках используется обрезок доски или стопка фанеры. Основное достоинство таких конструкций — это возможность их быстро собрать и разобрать или даже изготовить заново.

Однако, встречаются и более сложные конструкции: с подвижным рабочим столиком или перемещаемым суппортом, в котором закреплена дрель. В качестве материала для изготовления самодельных дисковых шлифовальных станков всегда используется толстая фанера или древесина, а сборка производится с помощью шурупов и клея.

Сборка рамы

Обычно рама, на которой устанавливается дрель, представляет собой прямоугольный кусок доски с устройством для ее крепления. В качестве фиксирующего устройства обычно применяют либо металлическую скобку, которой прижимают ее корпус, либо деревянный хомут с двумя полукруглыми выемками, охватывающими дрель за горловину, предназначенную для крепления боковой рукоятки. Еще один вариант — это помещение дрели в деревянный ящичек, в передней стенке которого вырезано отверстие по размеру ее горловины. В этом случае она фиксируется планкой, которая прикручивается шурупами к торцам боковых стенок. Для дополнительного крепления и размещения дрели по высоте применяют короткие бруски и пластины из фанеры. Чаще всего рабочий столик для такого самодельного шлифовального станка представляет собой простую конструкцию из трех прямоугольных кусков фанеры или ДСП с прорезью под диск, хотя некоторые народные умельцы делают подвижные и наклонные столики.

Конструкция диска

В качестве шлифовального инструмента в самодельных станках с приводом из дрели обычно применяют тарельчатые насадки с цилиндрическим хвостовиком. Многие самостоятельно изготавливают такой инструмент с дисками нужного им размера из фанеры или пластика. Другие используют фабричные тарельчатые дисковые насадки с мягкой прокладкой, если нужна тонкая шлифовка или полировка, или же без нее, когда станок используется для обдирки или грубого шлифования, а также для заточки и правки инструмента.

Автор статьи

Эксперт по обработке металлов давлением

Поиск записей с помощью фильтра:

Выбираем ленту

Станок с лентой универсальнее с точки зрения функциональности: он делает все, что дисковые модели, плюс еще много чего. Сразу заметим, что вариантов самодеятельных моделей ленточных шлифовальных станков великое множество.

Дело в том, что природа данного станка очень пластичная, позволяющая использовать самые разные подручные материалы, вплоть до находок на свалках металлолома.

Главное – знать и придерживаться трех правил:

Абразивная сторона ленты должны быть настроена очень четко, чтобы ее касалась только заготовка, которая шлифуется.
Лента должны быть равномерное натянута в любой момент времени и вне зависимости от вида работ.
Скорость движения станка должна быть разной и должна зависеть только от одного: вида детали и характера шлифовки.

Конструктивные особенности и принцип работы станка

Устройство шлифовального станка по дереву не отличается сложностью, так как основная задача любой модели заключается в том, чтобы обработать тот или иной вид деревянной детали, формируя нужные параметры поверхности для финишной отделки. Благодаря обработке шлифовальной машинкой поверхность древесины становится идеально гладкой, и дополнительно калибруются параметры заготовки.

На производствах используют устройство такого типа, которое оснащено диском, лентой, станиной (для обработки под наклоном). У самодельных приспособлений функционал не такой широкий, но этого обычно достаточно для обработки деталей из дерева. Есть несколько вариантов относительно того, как устроены шлифовальные самодельные деревообрабатывающие станки.

Обычно самодельные шлифовальные станки изготовляют посредством использования подручных приспособлений. Но в любом случае нужна либо ось для крепления шлифовального круга, либо 2 вала, между которыми будет натягиваться шлифовальная лента. Чтобы привести в движение основу со шлифовальным элементом, нужно дополнительно подготовить мотор мощность не более 1 кВт.

Шлифовальный станок для дерева, сделанный своими руками, имеет следующий принцип работы – за счет использования ленты с разным абразивным напылением происходит нужная обработка поверхности. Если используется ленточный абразивный элемент, то его фиксация производится методом натягивания между двумя барабанами. Для закрепления круглого абразива требуется жесткая основа.

Дисковый станок

Его отличительная черта – рабочая поверхность представлена металлическим диском с закреплённым на нём абразивом.

Преимущества:

универсальность;
простота конструкционного решения;
надёжность;
высокое качество конечного результата;
практичность;
эффективность.

Главным элементом конструкции является электродвигатель. На его оси размещается круг с диском. Кроме того, в комплектацию входят абразивные насадки и шлифовальная бумага.

Используя дисковый агрегат, вы сможете менять скорость обработки заготовок. При этом, число оборотов рабочего элемента будет неизменным.

Ленточный шлифовальный станок своими руками из электрической дрели

Ещё один способ сделать в домашних условиях станок для шлифовки с ленточной передачей подразумевает использование в качестве привода электродрели. Модели на аккумуляторе не подойдут, требуется именно сетевая дрель.

Какие понадобятся инструменты

Для изготовления своими руками ленточной шлифмашины понадобятся следующие материалы:

Электродрель;
деревянные перила;
толстый фанерный лист;
резьбовая шпилька;
стальной лист толщиной не меньше 3 мм;
подшипники, гайки, болты, шайбы разных размеров;
строительные уголки с отверстиями;
несколько деревянных брусков для крепления дрели.

Порядок изготовления самодельной шлифмашины из электрической дрели

Поэтапно технология изготовления ленточного шлифовального станка будет следующей:

От перил отрезается два куска одинаковой длины под опоры станины.
С помощью коронки по дереву из фанерного листа вырезается много кругов одинакового диаметра. Круги затем накладываются друг на друга и склеиваются в ведущее и ведомое колесо. В этом варианте ленточного шлифовального станка роликов будет не три, как обычно бывает, а два.

Круги для колёс

Из того же фанерного листа отрезается прямоугольник, который будет основанием ленточной шлифовальной машинки.
Опоры из перил прикручиваются к основанию саморезами.
По центру склеенных роликов сверлится отверстие с диаметром крепежного болта. Кроме того, сверху и снизу каждого колеса необходимо высверлить посадочные места под уплотнительные подшипники.
С одной стороны перил сверлятся выемки для резьбовой шпильки, на которой будет крепиться приводное колесо.
На втором куске деревянных перил прорезаются два отверстия для шпильки с ведомым роликом. Затем колёса устанавливаются в назначенные места.

Вырезание отверстий в опоре

Из деревянных брусьев изготавливается составное держащее приспособление для дрели. К станине ленточной шлифовальной машины прикручивается прямоугольная площадка длины чуть большей, чем диаметр колеса. После этого вырезаются два одинаковых П-образных деревянных фрагмента с полукруглыми выемками.

Нижняя деталь с полукруглым пазом

Вместе эти пазы должны составить круг такого диаметра, чтобы туда без помех проходил патрон электродрели. Убедившись в соблюдении этого условия, мастер устанавливает на ближний к себе край приделанной площадки первый П-образный брус, сверху ставит второй, и затем скрепляет воедино бруски и опорную площадку болтами с гайками.

В паз устанавливается электродрель, к патрону подводится и надёжно зажимается конец резьбовой шпильки приводного колеса.

Подведение дрели

С внешней стороны обоих опор будущего ленточного шлифовального станка прикручивается по уголку с отверстиями. Дальше надо соединить дырку уголка с краем винта, на котором закреплено ведомое колёсико. Для этого понадобится приварить торцом гайку к длинной резьбовой шпильке. Гайка надевается на винт колеса, а шпилька заходит в отверстие уголка, и фиксируется с обратной стороны. Операция делается для регулировки натяжения абразивной шлифовальной ленты.

Соединение уголка с крепежом ролика

Дополнительно сверху на опоры прикрепляется платформа из стального листа. Замеряется расстояние между краями роликов, и вырезается фрагмент стали примерно такой же длины. Платформа прикручивается к опорным перилам.

Платформа

Теперь осталось интегрировать в систему шлифовальную ленту. Конец полосы заводится под колёса, выводится наверх с другой стороны и идёт поверх стальной платформы.

Подведение шлифовальной ленты

Этот конец удерживается одной рукой, а вторая подводит к нему продолжение ленты. На месте, где заканчивается удерживаемый конец, шлифовальная лента разрезается, и задача – соединить два края в одну ременную передачу. Для этого стоит взять ещё один маленький кусок абразивной полосы, перевернуть вверх дном и обильно капнуть надёжным клеем.

Соединительный кусочек с клеем

Низ обоих концов разрезанной полосы приклеивается к этому фрагменту очень тщательно, ведь при плохом креплении такой ремень быстро порвётся, и придётся затягивать шлифовальную ленту заново.

В паз подводится электродрель, запуском двигателя тестируется работа собранного ленточного шлифовального станка.

Тестирование готового станка

Самодельный ленточный шлифовальный станок из дрели может быть выполнен как в горизонтальном, так и в вертикальном виде. Для второго варианта дополнительно устанавливается перпендикулярный опорный столик.
