Самодельная антенна типа пушка для усиления 3g и 4g интернета

Как произвести предварительный расчет

Для качественной работы антенны в любом месте требуется предварительный расчет ее параметров. Устройство состоит из нескольких частей:

• вибратора;
• провода антенны;
• блока передачи сигнала;
• отражателя.

Требования к вибратору

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Материалом для производства этой части служит медь или алюминий. Они стойки к коррозии и обладают хорошим вибрационным эффектом. Размеры представленной части совсем небольшие, а материал мягкий, поэтому соединение с проводом проводится методом пайки. Поперечное сечение находится в пределах 5-7 мм, а его диаметр должен превышать 3 мм.

Обратите внимание! Кроме этого, важно соблюдать симметрию квадратов и боковых поверхностей

Провод

Для приема мобильного сигнала требуется определенный размер противодействия волны. Это значение должно составлять 55 Ом или 80 Ом. Во избежание потерь мощностей требуется провод с минимальным сопротивлением. Он имеет множество положительных сторон, выдает максимальные электронные данные, имеет небольшую потерю сигнала и подходит по габаритам для соединения с вибратором.

Рефлектор

Это наибольшая по габаритам часть устройства. Имеет непосредственное влияние на прием сигнала. Рефлектор можно сделать из металлической пластины. Если подобной под рукой нет, то подойдет даже дно старой кастрюли или обмотанная фольгой часть картона, а лучше фанеры. Некоторые умельцы создают небольшие отражатели из обыкновенного компакт-диска, к которому крепится модем, улавливающий усиленный сигнал.

Важно! Размер рефлектора должен быть сопоставим по масштабу с габаритами вибратора

Какие виды 3G/4G-антенн бывают

Антенны (как покупные, так и самодельные) разделяют на несколько видов в зависимости от нескольких показателей. Если говорить о способе установки, есть комнатные или уличные антенны. Последние более эффективные, так как они работают в открытом пространстве, где меньше всего помех. Они подойдут для тех абонентов, которые живут далеко от вышки.

Комнатные антенны не такие эффективные, как уличные

По принимающему сигналу антенны делят на широкополосные и узкополосные. Первые более функциональные — они способны принимать сигнал 2G и 3G, когда, к примеру, 4G не ловит.

Антенны делят также на направленные, всенаправленные и секторные. Последние два вида способны ловить сигнал сразу от нескольких вышек. Ещё различают обычные устройства и антенны MIMO — усовершенствованное оборудование сразу с двумя антеннами, которые принимают сигнал отдельно друг от друга, но передают сигнал модему одновременно. Они способны увеличить скорость и до 100 Мбит/с.

У антенны MIMO по сути два приёмника, отсюда и её эффективность

В зависимости от наличия в антенне усилителя устройства разделяют на активные и пассивные. Пассивные, где усилителя нет, не так сильно улучшают сигнал мобильной сети, как активные, но при этом их не нужно подключать к розетке (усилитель работает от электрической сети).

Как усилить сигнал 4G?

Для того чтобы увеличить эффективное применение антенны для USB модема, ее оснащают рефлектором — стальной пластиной. Ее можно сделать из фольгированного текстолита. Дистанция между антенной и рефлектором должна быть 36 миллиметров. Для того чтобы создать дистанцию между антенной и рефлектором, можно применять какой-то колпачок или коробочку.

Усилитель 4g сигнала для модема обладает определенными особенностями устройства. В виде экрана может осуществлять работу всякая стальная пластина. Такой экран можно вырезать с помощью ножниц непосредственно из жести или из устаревшей кастрюли из алюминия с помощью болгарки либо вообще сделать из фанерный кусок или картонный материал и обклеить, использовав фольгу. Особой разницы не будет. Только бы он перекрывал помехи, которые идут. Специалисты советуют применять для антенны какой-нибудь ДВД-диск. Его одна сторона окутана фольгой из алюминия и прекрасно справляется с волновым отражением. Вдобавок он красиво выглядит и способствует существенному упрощению работы. Понадобится лишь намазать его клеем и укрепить на торце вставки-крышечки от бутылки из пластика, отрегулировать удаленность вибратора от усилителя добавлением добавочных шайб или срезанием лишней утолщенности.

Какие существуют требования к вибратору?

Специалисты советуют делать антенну Харченко из провода, выполненного из меди. Его поперечное сечение должно равняться 5 мм. кв. или быть с диаметром 2.5 миллиметра. Сразу стоит отметить, что можно брать утолщенность 2.3 миллиметра (сечение при этом — 4 мм кв), которая не очень значительно уменьшит параметры приема. Также допустимо осуществлять установку с сечением 2.5 мм кв, но это приведет к ухудшению сигнала, увеличив его затухание. Впрочем, для определенной местности это является вполне допустимым.

К антенне нужно выполнить припайку высокочастотного кабеля. Но тут может появиться проблема в виде оплетки. Ее у многих дешевых кабелей нельзя паять, используя канифоль. Решить эту проблему можно, если использовать простой F-конектор, накрутив его на кабель. К нему следует припаять кусочек провода из меди, а всю конструкцию непосредственно к антенне.

У пользователей зачастую возникает вопрос, какой именно кабель следует использовать, чтобы получилась панельная антенна 4G? Главное различие, с которым можно столкнуться — это размер волновой сопротивляемости, которая может быть пятьдесят либо семьдесят пять Ом. Для снижения утрат мощности лучше применять кабель с меньшей сопротивляемостью. Он лучше подходит по электрическим показателям, лучше гарантирует наименьшие потери сигнала. Но применяя один из таких типов кабеля лучше более точно сделать под него механические габариты вибратора. В этом случае потери сигнальной мощности будут наименьшими.

Получившуюся конструкцию нужно надежно зафиксировать, применив термоклей. После этого останется подсоединить антенну к модему и выполнить настройку на предельный уровень сигнала. Если модем не оборудован разъемом, предназначенным для наружной антенны, то следует попросту сделать три-четыре витка основной жилы вокруг USB модема.

Как сделать усилитель Интернета своими руками: схемы

Стоимость готовых устройств для улучшения качества соединения с Интернетом довольно высока. В связи с этим большое количество пользователей собирает усилители самостоятельно в домашних условиях. Можно как переделать GSM репитер в 3G, так и сделать конкретно для сетевого соединения. Но для этого все равно придется приобрести готовый репитер, поскольку мало кто сможет сделать такой с нуля.

Подготовка к сборке

Для начала требуется приобрести детали и части конструкции:

• проволоку, общая длина которой должна быть около 35 см;
• кабель, длина которого завит от того, где будет установлена антенна. Не рекомендуется покупать более 10 м;
• соединительный блок;
• крепеж для соединения между собой нескольких блоков;
• пластик.

Обратите внимание!
 Для склейки деталей также пригодится скотч или изолента.

Создание антенны

Сборка антенны происходит таким образом:

1. Из приобретенной проволоки нужно сделать ромб. Для этого ее необходимо согнуть посередине под углом 90°. Потом на расстояниях 9 см от центра сделать еще два сгиба по 90°.
2. Концы согнуть внутрь ромба и подключить соединяющий блок.
3. В трубе из полимера просверлить отверстие.
4. С помощью коаксиального кабеля, который на концах предварительно очищен от изоляции, подключить антенну. Проводники, как внешний, так и внутренний, соединить с контактами соединительного блока, чтобы кабель стал продолжением антенны.
5. Установка антенны на крыше и выбор правильного направления на вышку, тестирование результата.

Конструктивные особенности и виды

По конструктивным особенностям и видам антенны различаются по нескольким категориям. Это такие основные:

• Антенны с различной направленностью;
• Широкодиапазонные или многочастотные.

Обратите внимание! Необходимо рассмотреть каждый вид в отдельности

Направленные

В представленной категории существуют три различных вида усилителей сигналов:

• С возможностью направления в одну конкретную сторону. Эта категория легко определяется по названию. Такая антенна способна работать только в одном направлении. Ее необходимо расположить непосредственно в сторону расположения раздающей вышки оператора. В свою очередь, это дает получение сигнала высокого качества только из одного направления. Однако, это требует высокой точности указания расположения базовой станции, а в случае перебоя на этой станции связь просто пропадет до исправления неполадок;
• Всенаправленные, то есть способные усиливать сигнал с нескольких сторон. В этом случае усилитель способен самостоятельно выбирать максимально бесперебойный и качественный сигнал от одной из нескольких подходящих вышек. Антенна автоматически настраивается и переключается между станциями в случае потери или ухудшения приема сигнала. Недостатком можно назвать слабую мощность всенаправленных устройств. Способны работать только в случаях небольшого удаления от станции;
• Секторные. Так же, как и первые, способны работать в одном направлении, но охватывают гораздо большую область. Они могут принимать сигналы сразу с нескольких станций одного сектора, и в случае перебоев, самостоятельно переключаться. Качество усиления приема данных вполне сопоставимо с первым видом устройств. Недостатком является повышенная цена, по сравнению с аналогами.

Широкодиапазонные

Устройства, способные усиливать сигнал, при этом работая сразу в нескольких частотных диапазонах. Приобретение антенн других видов создает невозможность смены диапазонов и стандартов связи. На этот случай, некоторыми изготовителями предлагаются специальные широкодиапазонные приборы, которые могут принимать и усиливать сигналы во всех возможных частотах, таких как GSM 1800, 3G 2100, LTE, Wi-Fi. Это избавит от проблем с покупкой сразу нескольких устройств.

Технические характеристики

Всевозможные по типам и видам антенны различаются своими техническими характеристиками.

Однако, при выборе, необходимо знать основные характеристики, которые предоставляют подобные устройства:

Основные технические характеристики:

• Диапазон рабочих частот, измеряется в МГц;
• Коэффициент усиления, Дб;
• Входной импеданс, Ом
• КСВ (коэффициент усиления);
• Поляризация, вертикальная или горизонтальная;
• Диапазон рабочих температур, °C;
• Ветровая нагрузка, м/с;
• Габаритные размеры, мм;
• Вес, кг;
• Материал — алюминий, сталь.

Что такое антенна Харченко и как она работает

Так называемая антенна Харченко, предназначенная для 3G-модема, представляет собой самодельную модель. В его устройстве нет ничего особенно сложного. Зигзагообразный дизайн был предложен ученым К. Харченко в 1960-х годах. Сегодня он очень популярен среди радиолюбителей не только из-за своей простой конструкции, но также благодаря отличной повторяемости и широкополосности. Последнее преимущество особенно хорошо относится к спиральной конструкции.

Обладая собственным дизайном, модели могут быть самыми разными. По размеру пластины частота конструкции существенно меняется. При этом следует учитывать, что самодельные антенны могут включать в себя предметы из пластика и металла.

Есть несколько типов антенн для модема. Самый простой — всенаправленный. Он может принимать и передавать сигналы во всех направлениях с одинаковой интенсивностью. В частности, это может быть простой четвертьволновой вибратор. Проще говоря, это кусок провода, длина волны которого составляет одну четверть принимаемого сигнала.

Секторная антенна может ограничивать излучение в определенном секторе. В частности, если за всенаправленным устройством положить лист железа, получится секторная структура. Его сектор будет 180 градусов. Такой лист железа называется ширмой.

Самым эффективным считается направленный дизайн. Благодаря правильному выбору кривизны экрана можно создать узкий луч, который будет излучать радиоволны.

Основными узлами антенны являются:

• отражатель, который удаляет помехи и отраженные сигналы для увеличения мощности приема.
• узел передачи сигнала с кабеля напрямую на вход модема;
• вибратор, на котором происходит индукция, проводник волны электромагнитных колебаний, которые посылаются передатчиком сотового оператора;
• кабель с соответствующим блоком, который передает сигнал, наведенный непосредственно вибратором;

Антенна Харченко своими руками — отличное устройство для всех, кто желает качественной связи без больших финансовых затрат. Сделать это очень легко даже нормальному человеку, не имеющему соответствующих профессиональных навыков. Результат действительно отличный. Такая конструкция прослужит долго.

Подключение к смартфону

После сборки устройства его нужно подключить к телефону. Для этого требуется модем USB. Для подключения необходимо разобрать часть устройства и залудить места для пайки, к которым прикрепить провод. Пушку желательно закрепить при помощи специального кронштейна, что позволит направить ее в сторону раздающего устройства. После закрепления модема нужно подключить его к смартфону и роутеру для раздачи данных при помощи собранной антенны.

Расстояние передачи данных

В ходе проверки собранного устройства можно заметить появление большого количества доступных сетей для подключения. Если ранее было 2-3 варианта, то с пушкой их количество увеличивается в несколько раз. Кроме этого, любой поворот прибора покажет совершенно другие доступные сети, что подтверждает направленное действие.

Обратите внимание! В зависимости от местности качество сигнала будет колебаться от расстояния. Можно без проблем подключиться к сети, которая находится в километре от антенны и получить максимальную скорость интернет-соединения. Данные на таком расстоянии получаются и передаются практически без потерь

Данные на таком расстоянии получаются и передаются практически без потерь

Можно без проблем подключиться к сети, которая находится в километре от антенны и получить максимальную скорость интернет-соединения. Данные на таком расстоянии получаются и передаются практически без потерь.

Установка на крыше

Такое расположение антенны позволит увеличить расстояние передачи данных до нескольких километров. Для подключения можно применить кабель от старой спутниковой антенны. Для этого требуется отломать старые разъемы и сделать отверстие на самой большой пластине. Туда прикручивается оплетка и припаивается центральная жила. После этого второй конец провода при помощи переходника нужно подключить к адаптеру.

Важно! Установив устройство на крыше, важно направлять его точно в необходимое место, поскольку антенна имеет узкий луч

Подсоединение облучателя к телефону

Поскольку в смартфонах нет входа для антенн, а подключить ее нужно, то от пользователя требуется создать принцип емкостной связи. Для этого рекомендуется зачистить часть провода, который подключен к антенне, и закрутить его в своеобразную спираль.

После этого всего лишь нужно прижать своеобразную спираль к тому месту телефона, где у него расположена антенна. Для этого подойдет чехол, который поможет легко подключить и отключить соединение. После налаживания связи нужно подождать, пока данные телефона обновятся. Способ подходит для любого домашнего интернет-устройства.

Обратите внимание! Подключение пушки к маршрутизатору позволяет раздавать данные беспроводным путем.

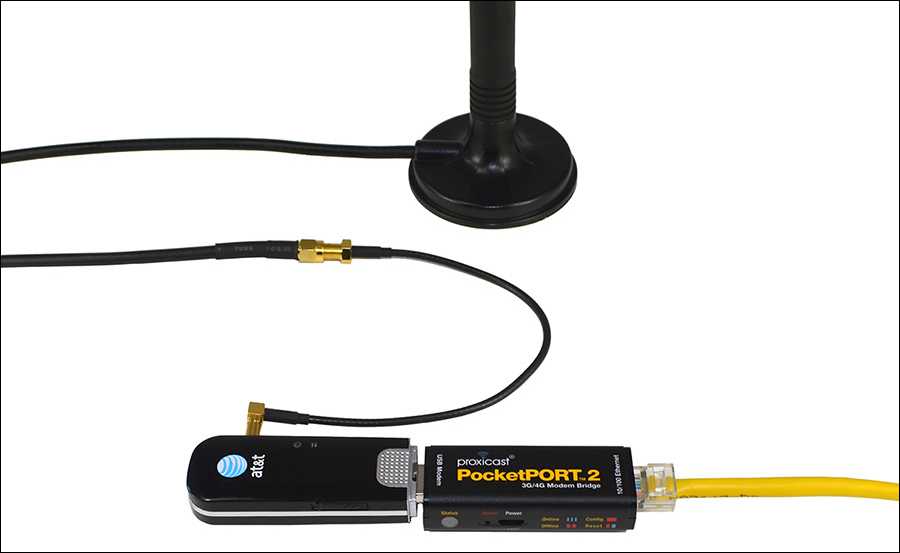

Как сделать своими руками антенну для модема

Не секрет, что главным критерием эффективной работы современного 4G-роутера, будь то Билайн, Мегафон, МТС и др. является не количество показанных управляющей программой процентов, децибел и палочек на шкале wi-fi, а реальное увеличение скорости. И несоответствие параметров скоростного режима с натуральными показателями приобретённого модема ещё не причина отказываться от того или иного поставщика интернет-услуг. Если имеется сигнал, то вполне реально усилить его, повысив при этом скорость и качество, с помощью антенны, сделанной своими руками.

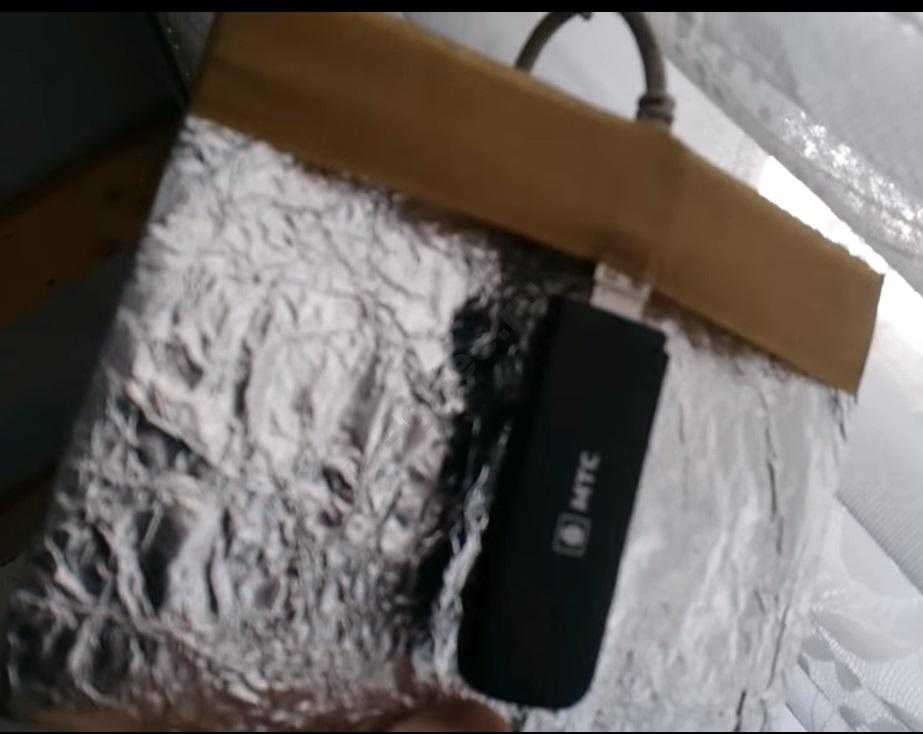

Проволочная антенна

Это самый простой и примитивный вариант усиления сигнала своими руками. Необходимо взять обыкновенную медную проволоку и одним его концом на 3–4 витка обмотать верхнюю часть 4G-модема. Другой конец поднять кверху. Этот способ ненамного усилит сигнал, но всё же может сделать связь более стабильной.

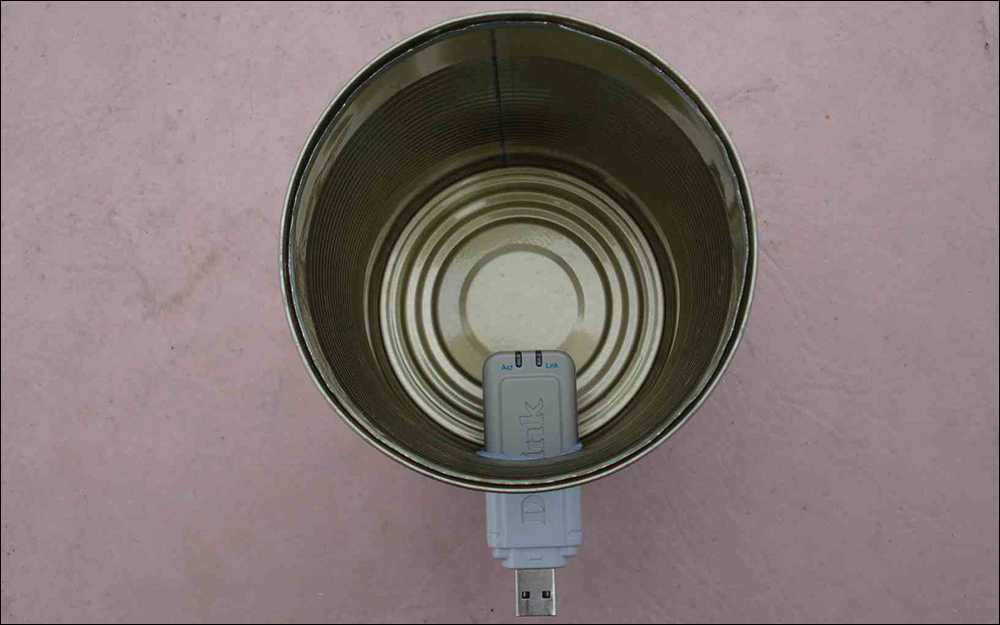

Баночная антенна

Очень распространённая идея, которая давно «гуляет» среди пользователей таких маршрутизаторов и пользуется определённым успехом. Но этот способ требует умения самому паять детали, иначе можно испортить сам модем.

• Для начала необходимо проделать на дне жестяной банки (можно из-под кофе) отверстие для втулки из жести, которую нужно будет припаять.
• Затем, по центру между дном и верхней частью, сделать сечение, совпадающее с размерами 4G-модема.
• После, в проделанное отверстие вставить сам маршрутизатор входом наружу и направить усилитель в сторону вышки оператора.
• В итоге подключить устройство к компьютеру с помощью USB-кабеля как можно меньшей длины.

ВАЖНО. Такую конструкцию лучше устанавливать под потолком, чтобы ничто не мешало приёму сигнала.

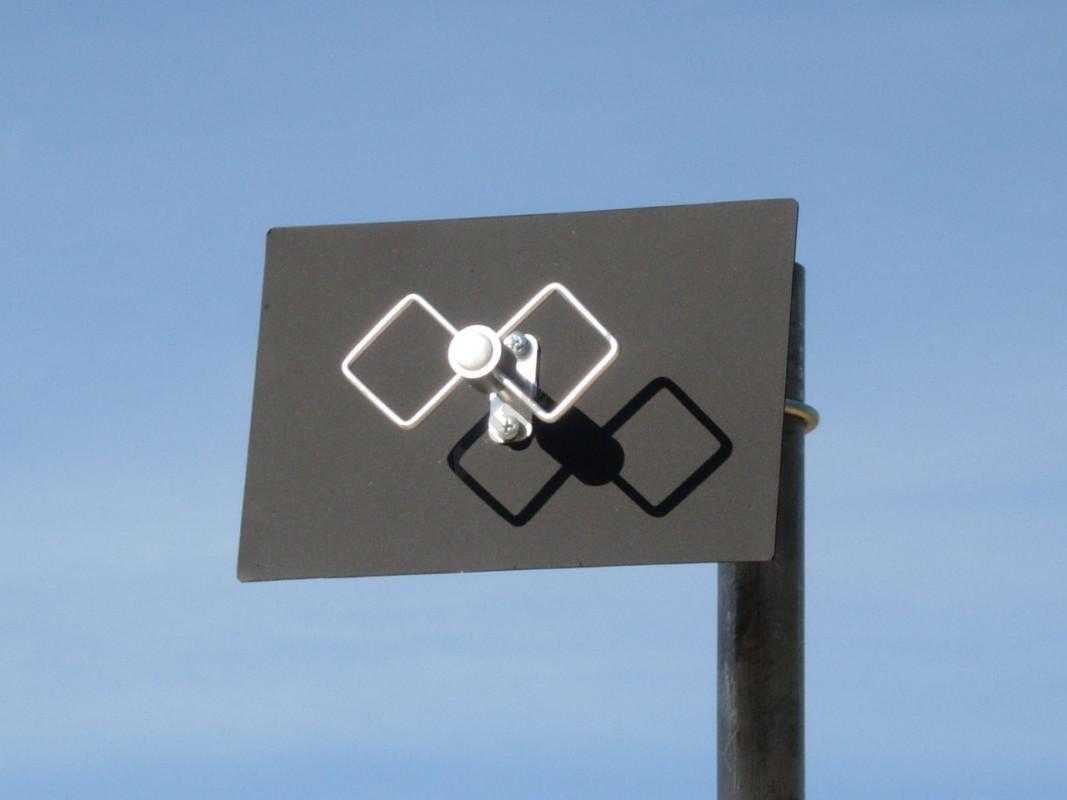

Антенна «Харченко»

Эта конструкция считается самой эффективной из всех видов самодельных приспособлений и для этого нужно:

• Взять медную проволоку (3–4 мм) и согнуть её так, чтобы образовалось 2 одинаковых ромба (с углом 120°) небольшой величины (со стороной 53 мм).
• В месте соединения ромбов припаять деталь для крепления высокочастотного кабеля.
• Для усиления антенны можно присоединить к ней металлическую пластину (рефлектор).
• Если 4G-модем не имеет разъёма для внешней антенны, то следует обернуть центральной жилой кабеля вокруг него 3–4 витками.

ВАЖНО.  Между антенной и рефлектором должно быть расстояние не менее 3 см.

Антенна «Тарелка»

Если имеется спутниковая тарелка, можно сделать замечательный усилитель своими руками. Для этого необходимо в фокусе уже установленной антенны прикрепить модем, подключить его к ПК с помощью USB-кабеля и настроить на нужную станцию. Но здесь есть свой нюанс: как самому настроить антенну. Тарелку следует направлять не вверх, как у телевидения, а вниз, периодически вращая её и с помощью специальной программки следить за изменениями в интернет-соединении. После обнаружения максимального значения антенну нужно зафиксировать.

ВАЖНО. Тарелка для интернета не должна быть связана с телевизионной

А для защиты 4G-модема от осадков, можно использовать пакет или пластиковую бутылку, это никак не повлияет на качество сигнала.

Чтобы добиться нужного результата, возможно, придётся попробовать разные варианты самодельных антенн. Главное, что каждый из этих способов действительно работает и способен реально помочь, даже в самой безвыходной ситуации.

Антенна 4G LTE для модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

• узконаправленные;
• секторные;
• всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Простая внешняя 4g антенна своими руками

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

Панельная антенна 4g своими руками

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

• Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
• Моток медной проволоки диаметром 2 мм.
• Кусок медной фольги для вырезания пятачка диаметром 21 мм.
• Пенопласт под патчи.
• Клей для приклеивания патчей к пенопласту.

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

Антенна Харченко для 4g модема своими руками

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

В центре пластины сверлится отверстие под кабель.

Затем на платине крепится проволока. Она не должна касаться рефлектора.

Расстояние 3,6 см.

Далее это крепится на кронштейн спутниковой тарелки или просто на палку.

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

Все готово!

Также вы можете ознакомиться с обзором антенн 4g Mimo и узнать, как настроить 4g на телефоне.

Инструменты и материалы

Для самостоятельного изготовления биквадратной антенны Харченко, названной так в честь создавшего её в шестидесятых годах инженера К. П. Харченко, потребуется ряд простых и доступных компонентов. Эти инструменты и материалы применяют в хозяйстве, продают на рынках и в магазинах. В их число входят:

• предпочтительно термоустойчивый надёжный клей для пластиковых поверхностей;
• отрезок коаксиального телевизионного кабеля длиной от 1 до 2 м;
• паяльник для припаивания контактов и кабелей;
• маркеры или карандаши и линейка для разметки;
• малогабаритные тиски или пассатижи для надлома кабеля;
• пластиковая крышечка от бутылки из-под минералки или подобной тары;
• острые ножницы или нож, чтобы перерезать провод;
• 30-сантиметровый отрезок кабеля из меди толщиной 4 мм2;
• ненужный либо затёртый диск CD/DVD формата, либо лист фольги или кусок жести.

При нехватке клея его необязательно покупать, достаточно будет растворить обыкновенный пенопласт при помощи ацетона или бензина в ёмкости из стекла.

Как определить уровень сигнала модема?

Прежде чем увеличивать параметр мощности и получать прибавку в скорости интернета, важно понимать текущую производительность. Для большинства модемов 3G и 4G разработаны собственные программы, обеспечивающие управление параметром RSSI (мощность сигнала) и другими показателями

В случае с Мегафоном есть вкладка «Специальная справка», где можно перейти в раздел «Диагностика» и получить необходимую информацию.

При желании вы можете узнать уровень сигнала с помощью других программ, например Mobile Data Monitoring Application. С его помощью можно изучить текущую ситуацию и сделать вывод, как улучшить сигнал модема 3G или 4G. Программа подходит для использования в различных устройствах. После входа в программу нужно посмотреть строку RSSI. Кроме того, программа показывает частоту станции, отношение сигнал / шум, режим обмена и другие данные. По окончании анализа принимается решение о необходимости повышения потенции.

Альтернативный вариант — узнать нужные параметры по телефону. Существуют также различные приложения для мобильных устройств, например, информация о сетевом сигнале. После входа в программу выберите меню Mobile и посмотрите на график интересующие данные. Это решение подходит в тех случаях, когда смартфон используется непосредственно в качестве 3G-модема.

Усилитель

Для выбора максимально эффективного по всем показателям усилителя интернет-сигнала 3G, 4G для дачи или дома нужно знать основные отличия и типы существующих приборов.

Усилители, производимые или созданные вручную, по своим характеристикам делятся на два различных вида:

• Активные. Данные устройства работают за счет усиления сотового сигнала с помощью специального оборудования: репитера, усилителя, ретранслятора;
• Пассивные. Данный тип представляет собой усилитель сигнала сотовой связи, в котором отсутствует активное устройство. Он основывается на применении различного типа антенн и пассивного ретранслятора.

Простые и MIMO

Если просто расшифровать название технологии, то получится «наличие нескольких каналов входа и выходы данных». Следует внимательно подбирать такие усилители, в связи с тем, что не все операторы, предоставляющие передачу данных, поддерживают этот формат. Подобные приборы дают возможность получить намного большую скорость работы в Сети, которая достигает до 100 Мбит/с. Подобные усилители состоят из двух антенн, которые смонтированы в одном корпусе на небольшом расстоянии. Одновременно работают обе части, каждая из которых передает информацию по отдельному проводу.

Обратите внимание! Именно такой принцип работы обеспечил столь высокую скорость передачи данных

Уличные или внешние

Данная категория представляет собой более улучшенные и современные антенны для усиления сигнала. Принцип их работы заключается в установке антенны снаружи и подключения ее к внутреннему модему или другому принимающему данные устройству. В основном такая система подразумевает работу без усиливающего прибора или репитера.

Комнатные

Это простая антенна, которая повышает скорость и стабильность соединения, однако устанавливается внутри помещения. Данное устройство является так называемым рефлектором-отражателем и имеет выход сразу на модем через провод USB. Реальное улучшение качества сигнала можно получить только за счет установки комнатной антенны на подоконник у окна, иначе она будет ловить сигнал почти так же, как и любой телефон пользователя. Если разобрать пластмассовый корпус устройства, то можно увидеть тонкую фольгу. Эффективность такого прибора вызывает сомнения.

Обратите внимание! Использование комнатного усилителя равноценно простой установке модема на подоконник. Эффективность антенны немного выше только благодаря большему размеру приемника

Встроенные устройства

До сих пор все перечисленные усилители работали в виде комплекта отдельных устройств, которые в сборе образуют систему. В представленном случае получается отдельный интернет-центр, где в одном приборе заключены антенна, модем и усилитель. Кроме этого, в них входят роутеры, которые после приема и усиления сигнала раздают их на несколько девайсов пользователя.

Всенаправленные, направленные, секторные

Как можно понять из названий, это типы антенн и усилителей с возможностью направления в одну сторону или устройства, способные осуществлять прием сигнала одновременно с нескольких сторон.

Узкополосные и широкополосные

Разница заключается в том, что узкополосные способны работать только в одном диапазоне частот. Аналогичные широкополосные принимают сигнал в нескольких, а также автоматически переключаются между диапазонами и обеспечивают более стабильную передачу данных.

Репитеры

Обратите внимание! Репитер является дополнением к антенне. Он может помочь там, где работы простой антенны не всегда хватает для улучшения сигнала. Состоит из двухстороннего репитера, внешней и внутренней антенны, кабельного разветвителя, кабеля и разъемов

Принцип работы репитера заключается в усилении сигнала MS-BS и в обратном направлении BS-MS. То есть он обрабатывает получаемые данные и перенаправляет их в необходимом пользователю направлении. Если это отдаваемые данные, то перенаправление идет на базовую станцию оператора, если данные получаемые, то на модем абонента. Все эти процессы совершаются с использованием антенны, которая улавливает все сигналы

Состоит из двухстороннего репитера, внешней и внутренней антенны, кабельного разветвителя, кабеля и разъемов. Принцип работы репитера заключается в усилении сигнала MS-BS и в обратном направлении BS-MS. То есть он обрабатывает получаемые данные и перенаправляет их в необходимом пользователю направлении. Если это отдаваемые данные, то перенаправление идет на базовую станцию оператора, если данные получаемые, то на модем абонента. Все эти процессы совершаются с использованием антенны, которая улавливает все сигналы.
