Приспособление для вкручивания поршня суппорта

Вентилируемый диск

Вероятно, самый популярный тип диска использующийся на современных автомобилях. Его конструкция состоит из двух частей роторов с расставленными между ними каналами для охлаждения. Хитрая схема, скрытая от глаз, позволяет теплу рассеиваться, предохраняя диск от перегрева, появления трещин, скручивания диска и увеличивая срок службы колодок.

Первоначально отличавшиеся наличием прямых каналов, вентилируемые диски с годами эволюционировали для улучшения воздушного потока. На изображении выше можно увидеть изменения тормозных дисков от Brembo: прямые каналы, изогнутые каналы и три разных более сложных типа рисунка, с более эффективным распределением воздушного потока.

Когда и почему нужно менять тормозные диски и колодки

О сроках или причинах замены дисков и колодок можно развернуто прочитать в сети. Я расскажу о том, что сподвигло меня на данную операцию.

Такой подлянки от новой машины я не ожидал, но после очередного планового ТО, на сервисе мне выдали заключение о необходимости замены передних и дисков и колодок. Ведь проехал всего — 42 тыс. км! Обычно такое случалось на 60-70 тыс. км.

Судя по данной таблице колодки выработаны в ноль, а на дисках осталось всего 9 мм. Я как-то не воспринял данное событие всерьез — думал ещё немного поездить. Но где-то через неделю, при торможении стал слышен металлический скрежет. Сразу принял решение о замене.

Углерод – керамический диск

Самый экстремальный путь управления температурой тормозных дисков – выбор для установки углерод – керамических роторов. Горячий диск разогревает до высокой температуры колодки, а это приводит к еще большему количеству газов, твердых частиц и снижению качества торможения. Так почему бы не найти другой материал, вместо чугуна?

Тормозные диски из керамики и углерода значительно более устойчивы к нагреванию, а также, менее вероятно, что они «поплывут» или деформируются при интенсивном использовании. Значит, жить они будут дольше. В качестве бонуса они, как правило, намного легче, чем их железные коллеги. Что снижает неподрессоренную массу и улучшает управляемость.

Но есть причина, по которой их использование все еще не так распространено: стоимость. Углеродные тормоза намного дороже в производстве. Средний комплект тормозных дисков может обойтись в 400 тыс. рублей! Для старых автомобилей это вряд ли подходит.

Кроме того, вам понадобятся тормозные колодки со специальным компаундом. Угадайте, что? Они тоже стоят больших денег. В общем, вариант исключительно для очень дорогих спорткаров.

Вы недавно обновили тормоза? Какие диски вы выбрали и почему? Поделитесь своим мнением в голосовалке наверху!

Как вдавить поршень суппорта

      Во время ремонта суппортов или при замене тормозных колодок автомобиля, чтобы установить суппорт на место, необходимо вдавить в него поршень. Дело в том, что при нажатии на педаль тормоза под действием давления тормозной жидкости поршень выходит из корпуса суппорта, давит на колодку, в результате чего автомобиль тормозит. Так вот, когда суппорт снимается с тормозного диска, он остаётся в выдавленном положении, и установить его назад на диск после замены колодок не получится, так как поршень мешает. Деталь надо вдавить обратно, только тогда конструкция встанет на место.

   Большинство автолюбителей вдавливают поршень всевозможными способами: кто слесарными тисками, кто газовым ключом, в общем, чем придётся. Но немногие знают, что можно своими руками быстро сделать инструмент, с помощью которого поршень вдавливается в суппорт за несколько секунд. Делается этот инструмент просто, из подручного материала, единственное условие — понадобится электросварка.

   Происходит это так. Нам понадобится произвольная металлическая пластина, шириной 3 см, длиной 10 см, толщиной 3 мм, чтобы она не согнулась под нагрузкой. Также используем один болт диаметром 10 мм и длиной 10 см, две увеличенные шайбы и две гайки. В центре пластины необходимо просверлить отверстие, чтобы в него проходил стержень болта.

   Сначала при помощи электросварки приварим гайку к увеличенной шайбе. Сделать это надо аккуратно, чтобы не испортить резьбу. С другими гайкой и шайбой сделаем тоже самое.

Так как диаметр этого отверстия был больше диаметра гайки, то мы использовали увеличенную шайбу, чтобы приварить гайку к пластине.

Если самим просверлить отверстие в пластине, то вторая шайба не потребуется.

  Теперь берём болт, накручиваем на него конструкцию с пластиной до середины, а на окончание болта накручиваем гайку с шайбой, чтобы шайба оказалась последней. Инструмент для вдавливания поршня суппорта готова.

   Работает он так: устанавливаем устройство таким образом, чтобы его увеличенная шайба упиралась в поршень, а пластина – в корпус суппорта.

Подтягиваем ключом болт, он вкручивается в гайку с пластиной, она упирается в корпус суппорта, шайба в поршень — и вдавливает его. Нужно только следить за тем, чтобы не порвать пыльник.

Таким нехитрым способом можно быстро установить поршень суппорта на место. Если статья понравилась, поделитесь ей в соцсетях.

ВИДЕО

Лучшие тормозные колодки для отечественных авто

Количество производителей, изготавливающих колодки для российских машин, гораздо меньше, но и о них важно упомянуть. Российский завод существенно увеличил свою долю в автопарке, что имеет важное значение и для рынка автомобильных деталей

Мы провели анализ отечественной продукции и выявили 3-х лучших.

Sts

Одни из лучших российских тормозных колодок. Ассортимент изделий высок. Здесь есть варианты практически на любую модель российского автопрома, а также на совместно разработанные машины Киа и Рено. Фрикционные смеси состоят из 15 компонентов, включают добавки для стабилизации авто и снижения уровня шума при работе, надежно защищены от отрыва от пластины.

Достоинства

• Высокий ресурс;
• Соответствуют европейским стандартам;
• Низкая цена.

Недостатки

При многократном торможении коэффициент трения снижается.

Качество продукции Sts не хуже импортных изделий. Однако ее цена гораздо ниже.

Вати

Хорошие экологичные колодки для отечественных автомобилей. Вати предлагает продукцию, подходящую только для автомобилей ВАЗ. Из их состава исключен асбест. Фрикционные свойства показывают удовлетворительные результаты в холодном режиме, а также при высоких температурах после прогрева.

Достоинства

• Тихая работа;
• Высокая изностойкость;
• Нет скрипов или шумов;
• Низкая цена.

Недостатки

• Небольшой модельный ряд;
• При сильном нагреве возможна усадка фрикционного материала.

MarKon

Лучшие тормозные колодки для ВАЗ бюджетного сегмента. В ассортименте компании более 500 моделей. Благодаря мягкой фрикционной смеси изделия бережно прилегают к дискам, не дают им изнашиваться раньше времени. Хотя сами колодки достаточно быстро стираются, требуя замены. В среднем их хватает на 30,000-50,000 пробега. В процессе притирки колодки издают скрипы, однако затем они исчезают до конца процесса эксплуатации.

Достоинства

• Низкая цена;
• Хороший отвод тепла;
• Ремонтопригодность.

Недостатки

• Нужно часто менять;
• Пылятся.

Приспособление для вдавливания поршней тормозных суппортов своими руками

Привет всем любителям самоделок. В данной статье я расскажу, как сделать приспособление для вдавливания поршней тормозных суппортов. Оно будет полезно тем, кто привык самостоятельно обслуживать свой автомобиль. Детали, необходимые для сборки будут сделаны полностью из автомобильных запчастей, поэтому с этим, я думаю, сложностей не будет. Данная самоделка поможет вам сэкономить ваши средства, так как заводской вариант стоит порядка 1500 рублей.

Перед тем, как перейти к прочтению статьи, предлагаю посмотреть видеоролик, где показан подробный процесс сборки самоделки.

Для того, чтобы сделать приспособление для вдавливания поршней тормозных суппортов своими руками, понадобится:

* Углошлифовальная машинка, отрезной диск * Средства индивидуальной защиты, перчатки, наушники и защитные очки * Токарный станок по металлу, проходной, отрезной резец * Метчик М12 и М6 * Два болта М6 * Плашка М12 * Канцелярский нож * Ручные тиски * Электродрель * Сверло по металлу * Длинный болт подходящего диаметра к наконечнику * Автомобильный рулевой наконечник * Тормозная колодка * Толстая шайба * Круглый напильник

Шаг первый.

Для начала немного переделаем тормозную колодку. При помощи углошлифовальной машинки с отрезным диском удаляем ушки и звонки для крепления. Чтобы деталь случайно не вылетела при отпиливании, фиксируйте ее в слесарных тисках.Также при работе с углошлифовальной машинкой используйте средства индивидуальной защиты, одевайте перчатки, наушники и защитные очки.

Остатки фрикционов с металлической части колодок удаляем при помощи канцелярского ножа.

Шаг второй.

Затем от рулевого наконечника при помощи УШМ отпиливаем часть, в том месте, где заканчивается внутренняя резьба.

Затем устанавливаем в токарный станок болт и стачиваем проходным резцом часть, равную толщине шайбы до необходимого размера, чтобы в дальнейшем нарезать на ней резьбу М12.

После этого, не вытаскивая болт с патрона станка нарезаем резьбу, закрепив плашку М12 в ручных тисках. Саму резьбу нарезаем на выключенном станке, просто вращая патрон вручную.

Делаем паз при помощи токарного станка и установленного в резцедержку отрезного резца, в процессе периодически проверяем, входит ли туда колодка.

После проточки получился такой паз на детали.

Также в большом болте было сделано отверстие поперек, в которое нужно вставить металлический пруток для его закручивания и откручивания без гаечного ключа.

Шаг шестой.

Все детали самодельного приспособления готовы, а значит можно собрать все в единое целое, смазав резьбу болта техническим маслом.

Источник статьи: https://usamodelkina.ru/11220-prisposoblenie-dlya-vdavlivaniya-porshney-tormoznyh-supportov-svoimi-rukami.html

Технология выполнения работ своими руками в домашних условиях

Если толщина тормозного диска позволяет сделать проточку, то выполнить ее можно самостоятельно в домашних условиях. Данный способ предполагает наличие специализированного оборудования, которое позволяет выполнить проточку, не снимая диск с автомобиля. Для этого необходимо штангенциркулем определить степень износа и приступить к работе.

Суть процесса заключается в подвешивании колеса и присоединении к диску специального станка для проточки. Привести колесо в движение можно и штатно, включив пятую передачу на заведенном двигателе. В этом случае роль режущего элемента может выполнять напильник или другой абразив.

В автомобиле есть масса деталей и механизмов, техническим состоянием которых можно пренебречь без угрозы для здоровья и жизни

Но тормозная система к ним не относится никоим образом! Крайне важно следить за органами управления автомобилем и содержать их в надлежащем порядке. Неразумная экономия может привести к более печальным последствиям, нежели финансовые траты

Для чего применяется инструмент

Приспособление для вдавливания применяется во время ремонта тормозной системы.

Когда суппорт снимается с диска, стержень остается в выдавленном положении и не дает установить деталь обратно.

Чтобы закончить ремонт, необходимо вдавить его на место. Многие автолюбители используют для этой цели все, что лежит под рукой: тиски, ключи и т.д. Однако можно изготовить специальный прибор, который значительно облегчит задачу.

Задавливание поршня будет происходить за счет вкручивающегося червячного механизма.

Керамические тормозные колодки: плюсы и особенности Скоростной режим современного автомобиля требует качественной и надежной тормозной системы. Остановка автомобиля в…

Как сделать своими руками

Чтобы сделать приспособление своими руками, необходимо подготовить три гайки, длинный болт и старые колодки.

Весь процесс будет состоять из четырех простых шагов:

1. Взять сверло по диаметру крепежного изделия и строго по центру просверлить в колодке отверстие.
2. Приварить гайку к отверстию.
3. Заточить болт под конус. Легкий способ выкрутить шпильку, которая обломилась — подробный лайфхак Обломанная шпилька — довольно распространенная проблема, особенно на выпускном коллекторе. Металл крепежного…
4. К шляпке болта приварить две гайки, чтобы получился импровизированный вентиль.

Данный инструмент подойдет только для передних суппортов. Для задних необходимо добавить на конец крепежа специальный зацеп, который будет вращать стержень.

Как отремонтировать прогоревший глушитель без использования сварки Глушитель, кроме основной функции снижения шума двигателя, выполняет также несколько дополнительных задач – снижает…

После ремонта тормозной системы не стоит выбрасывать старую деталь. Из нее можно сделать простой, но нужный инструмент для утапливания поршней.

Замена ремкомплекта суппорта

Наиболее сложной и ответственной операцией при ремонте суппортов является замена ремкомплекта суппорта. В ходе этой операции меняются все уплотнения и резинотехнические изделия суппорта.

Для начала, вы должны приобрести ремкомлект для суппорта вашего автомобиля. Для этого в автомагазине вы должны будете сообщить продавцу марку и модель вашего автомобиля, год его выпуска и прочие данные, которые спросит продавец.

Для проведения ремонта при помощи ремкомплекта, для начала необходимо демонтировать суппорт. После этого перенести его на верстак и полностью разобрать

Очень важное замечание – место, в котором разбирается суппорт, должно быть максимально чистым. Попадание даже самой маленькой песчинки внутрь суппорта грозит скорым выходом его из строя

При разборке суппорта, рекомендуется записывать или фотографировать места и способы установки тех или иных деталей.

В большинстве своем вам необходимо будет заменить следующие резиновые изделия:

• Уплотнение тормозного цилиндра;
• Пыльник тормозного поршня;
• Пыльники направляющих;
• Уплотнения направляющих;
• Уплотнительное кольцо штуцера прокачки.

Если на рабочей поверхности тормозного поршня присутствует глубокая коррозия (с образованием каверн), то поршень также необходимо заменить.

Сборку суппорта производить в порядке обратном разборке. После этого суппорт необходимо установить на автомобиль, смазать направляющие и прокачать тормоза. Как вы уже знаете, для этого вам потребуется помощник или специальное устройство.

Обслуживание тормозных дисков и колодок

Тормозные диски, как и колодки, изнашиваются по следующим причинам:

1. Особенности вождения.
2. Качество дорог.
3. Интенсивность и время эксплуатации.
4. Изначальное невысокое качество изделий.

О необходимости заменить диск свидетельствует повреждение детали, увеличение тормозного пути, снижение уровня тормозной жидкости, биение диска при торможении.

Истирание колодок можно заметить при осмотре тормозных узлов (толщина 2-3 мм), при наличии скрипа и в случае оповещения на приборной панели, если изделие оснащено датчиками.

Как правило, передние колодки при более высокой нагрузке изнашиваются сильнее задних. Замену деталей следует производить одновременно на колесных парах.

Когда и для чего нужна расточка тормозных дисков?

По мере износа ТД вдоль его наружной стороны медленно нарезается буртик. Происходит это из‐за истирания металлической поверхности ТД фрикционами колодок.

Этот бурт нежелателен по следующим причинам:

• он не дает правильно работать новым колодкам, которые рассчитаны на плоскую поверхность (бурт как бы отжимает их);
• из‐за контакта с острыми краями новые колодки быстрее изнашиваются.

Чтобы восстановить геометрию поверхности ТД, его нужно расточить на специальном стенде или токарном станке.

Не только естественный износ портит поверхность дисков. Есть риск нарушения геометрии ТД, если после интенсивного торможения, которое сильно разогревает диск, въехать в лужу или сугроб. После такого температурного скачка водитель будет ощущать вибрацию и биение на педали тормоза в момент ее нажатия.

Повреждение ТД может произойти по причине установки некачественных колодок, которые будут его резать (сами колодки изнашиваются слабо).

Можно повредить его вышедшим из строя суппортом.

Если диск утратил свою форму, то эффективность торможения будет снижена. Там и ДТП не за горами!

Естественный износ ТД по сроку равен износу 2–4 комплектов колодок. На поверхности диска появляются непараллельные борозды, ямки, выступы. На наружной стороне — отчетливая кромка.

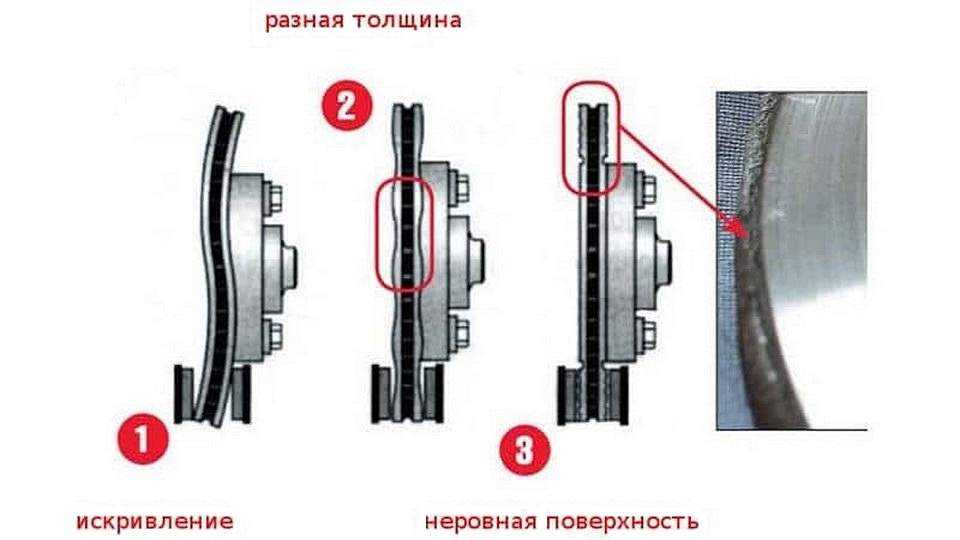

Все неровности передаются на суппорта в виде вибрации и биения в тот момент, когда вы нажимаете педаль тормоза. Поршень суппорта прижимает колодки к дискам, и они уже принимают биение на себя.

При биении и вибрациях нужно либо поменять, либо проточить тормозные диски.

Проточка не всегда удаётся — только если ТД не достигли степени критического износа. Также нельзя протачивать перфорированные, спортивные и большие ТД крупных внедорожников. Больше ограничений нет.

Плюсы и минусы дисковых тормозов в сравнении с барабанными

Перед сравнением следует узнать конструкцию барабанных тормозов. Устройство механизма несложное. В отличие от дискового, на ступицу колеса устанавливают неподвижную часть устройства – барабан. Внутри него размещены две полукруглые колодки с накладками из фрикционного материала и тормозной цилиндр.

Поршни цилиндра воздействуют на колодки, раздвигают их и прижимают к стенкам барабана, который замедляет ход колес. Растормаживание происходит за счет работы возвратных пружин.

Конструкция барабанного тормоза достаточно проста, но дисковой тормоз в сравнении с ним обладает рядом преимуществ:

1. Легкость и компактность. Барабанные тормоза обладают большими габаритами и весом.
2. Выдерживают более высокие нагрузки, связанные с перегревом, не теряют своих качеств. Отвод тепла организован лучше.
3. Простота диагностики неполадок, обслуживания и ремонта.
4. Повышенная износостойкость. В барабанных тормозах наблюдается нестабильность коэффициента трения и неравномерность износа колодок.

Присутствуют и существенные недостатки:

1. Защита от грязи хуже. Поскольку барабанные тормоза расположены внутри закрытого барабана, а дисковой имеет непосредственное соприкосновение с окружающей средой, то последний подвержен воздействию влаги и грязи в большей степени.
2. Колодки имеют меньший ресурс работы. Конструктивно колодки барабанного тормоза больше, а значит и больше рабочая площадь детали.
3. Колодки дискового механизма подвержены коррозии.
4. Сложное устройство стояночного тормоза. Особенностью барабанных тормозов и главной причиной их применения является простота конструкции стояночных механизмов. Поэтому в настоящее время на многие легковые авто устанавливают дисковые тормоз на переднюю колесную пару, барабанные – на заднюю.

Типичные значения удельной площади охвата тормозов на тонну массы автомобиля

Площадь охвата – это размер поверхностного соприкосновения двух колодок с диском.

Чем показатель выше, тем надежнее тормозная система.

Какую тормозную колодку лучше купить

При выборе колодок нужно обратить внимание на качество упаковки, ровность, отчетливость надписей на ней. Также обязательно должен быть указан год, страна выпуска, нужно просмотреть наличие знаков сертификации товара, затем осмотреть внешний вид товара

На ней не должно быть сколов или вмятин, накладка должна плотно лежать на основе.

Помимо самого изделия в упаковке обычно лежит паспорт, гарантийный талон, сертификат качества, инструкция по эксплуатации. Специалисты рекомендуют ставить на авто передние и задние колодки одновременно для их равномерного износа.

Выбор тормозных систем для иномарок велик, в ТОП производителей этой продукции вошли:

• Ate – один из лидеров мирового рынка. Эти изделия хороши при любом стиле езды. Также они долговечны и увеличивают срок службы дисков;
• Nisshinbo – самый надежный японский производитель из представленных в рейтинге. Его модели имеют продуманную конструкцию для равномерного контакта с диском;
• Zimmermann – компания, которая гарантирует качество каждого поставляемого на рынок товара благодаря контролю производства и тщательной проверке характеристик. Этим колодкам не нужно время для притирки, они выдают максимальную эффективность сразу после выезда автомобиля из автосервиса;
• Wagner – лучший американский производитель тормозных систем, охватывающий все ценовые сегменты рынка;
• Ferodo – автор экологичных колодок с минимальным добавлением тяжелых металлов во фрикционную смесь;
• Trw Lucas производит лучшую по эффективности торможения продукцию. Они не пылят, выдерживают экстремально высокие температуры. Модельный ряд бренда широк: представляет тормозные системы для автомобилей и мотоциклов;
• Ebc Brakes – лучшие неоригинальные колодки с хорошими показателями эффективности и безопасности торможения.

Лучшими производителями колодок для российского автопрома оказались:

• Sts – компания с самым широким ассортиментом. Ее качество изделий сравнимо с импортными изготовителями;
• Вати – изделия с экологичным составом без асбеста для автомобилей ВАЗ;
• MarKon – самые дешевые колодки из представленных в рейтинге.

Изучив ТОП-10, водитель поймет, тормозные колодки какой фирмы лучше купить для автомобиля, исходя из его манеры езды, финансовых возможностей и технических приоритетов.

Замена тормозного диска

Если тормозные диски имеет глубокую канавку на своей рабочей поверхности значит их необходимо менять. Также если при торможении автомобиля чувствуется биение и рывки, то значит диски повело и их то тоже нужно менять.

Диски в основном теряют свою плоскую геометрию, когда они сильно нагреты от торможения и затем происходит их резкое охлаждение при заезде автомобиля в лужу. Этот дефект, конечно, можно устранить путем их проточки на токарном станке, но так как при этом уменьшиться толщина деталей, то следующая потеря их геометрии это только вопрос времени. В общем их лучше заменить на новые.

Так как выше по тексту есть информация как снять суппорт и обслужить его, то, чтобы не дублировать информацию, замена тормозного диска будет описана с этапа снятия скобы.

Чтобы снять тормозной диск, необходимо сначала снять скобу, на которой устанавливаются колодки. Она в основном крепится на двух болтах с внутренний стороны, со стороны двигателя. Ее удобно откручивать если выкрутить руль до предела в право или влево.

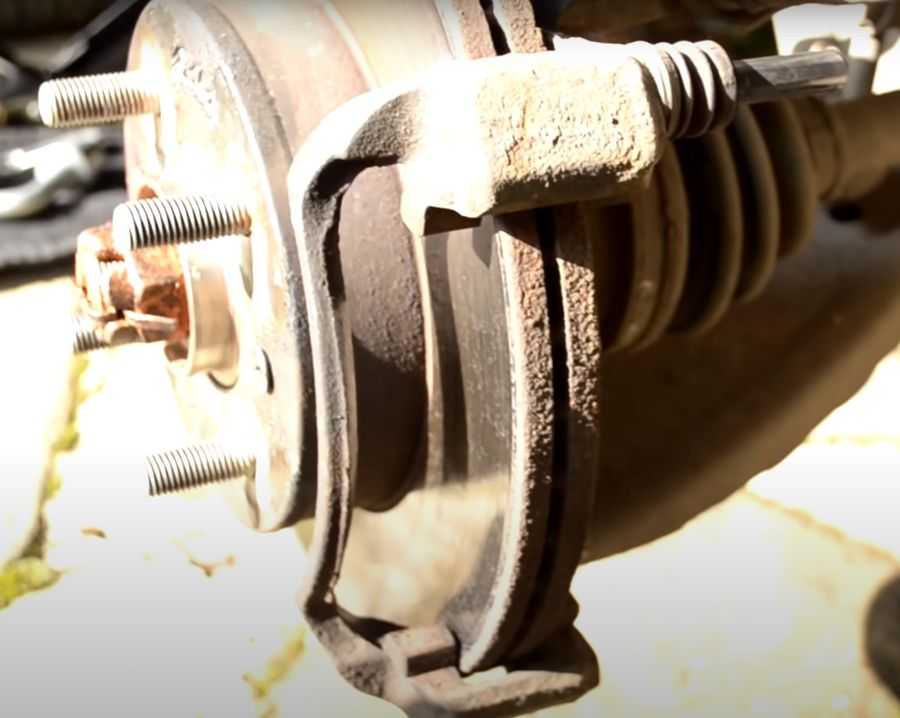

На фото тормозной диск и скоба.

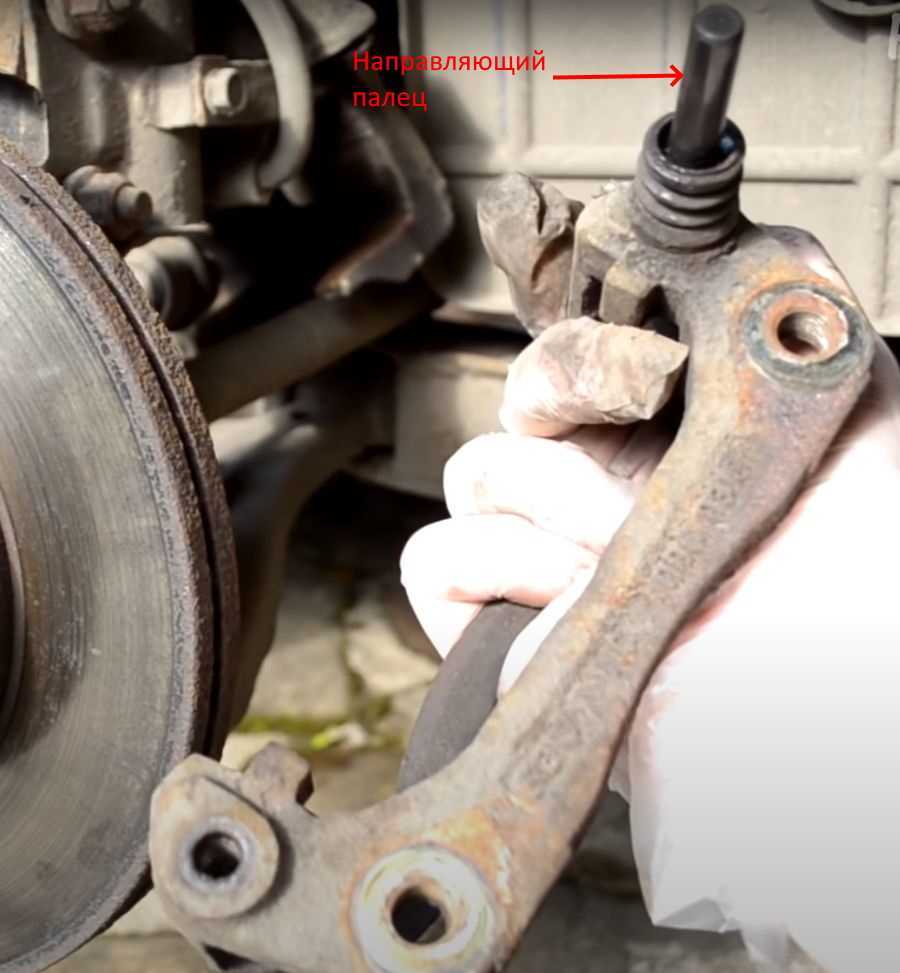

Откручиваем скобу.

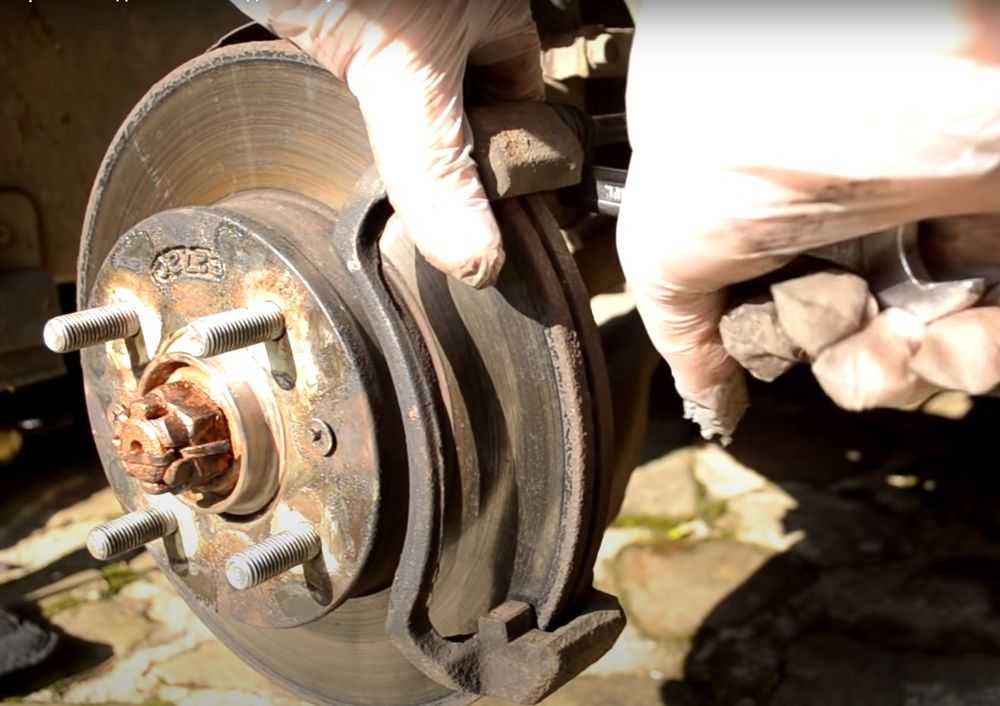

Снятая скоба.

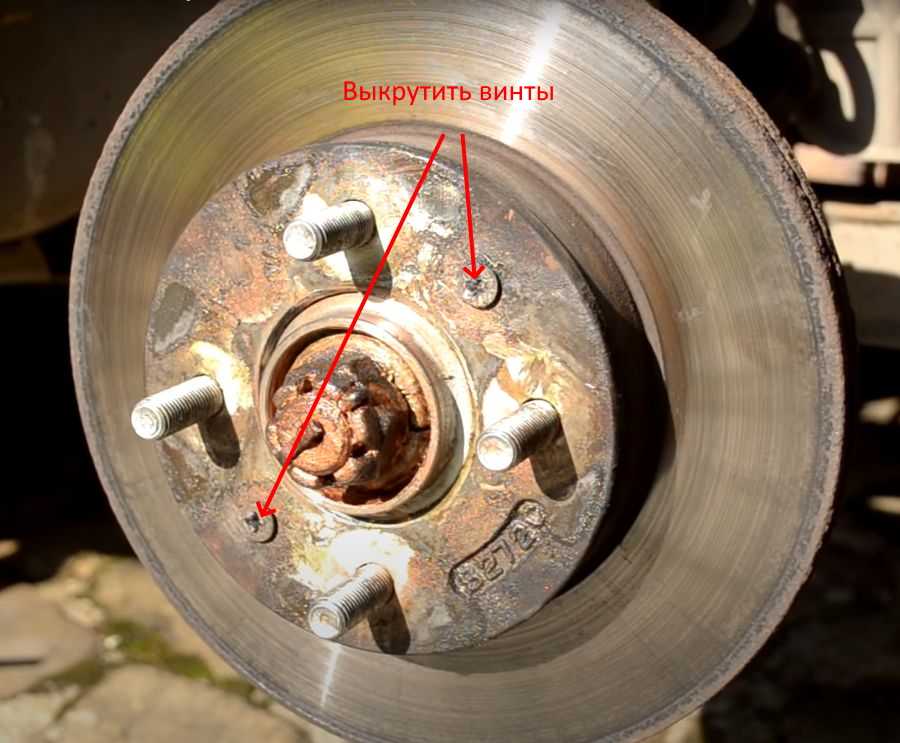

Чтобы снять тормозной диск нужно отвернуть два винта. Если они были сильно затянуты и прикипели, то их шлицы могут срываться при откручивании, поэтому перед их откручиванием рекомендуется нанести по ним удары с помощью отвертки. Ставите отвертку и бьете по ней молотком. После такой операции винты, как правило легко откручиваются, но следует сказать, что отвертка должна быть специальная предназначенная для таких ударов, внутри такой отвёртки должен находиться стальной сердечник.

Если тормозной диск прикипел к ступице и не снимается, то стучим не слишком сильно по нем молотком, диск должен отойти. Кстати, чтобы диск не прокручивался, можно включить первую передачу, таким образом коробка заблокирует колесо.

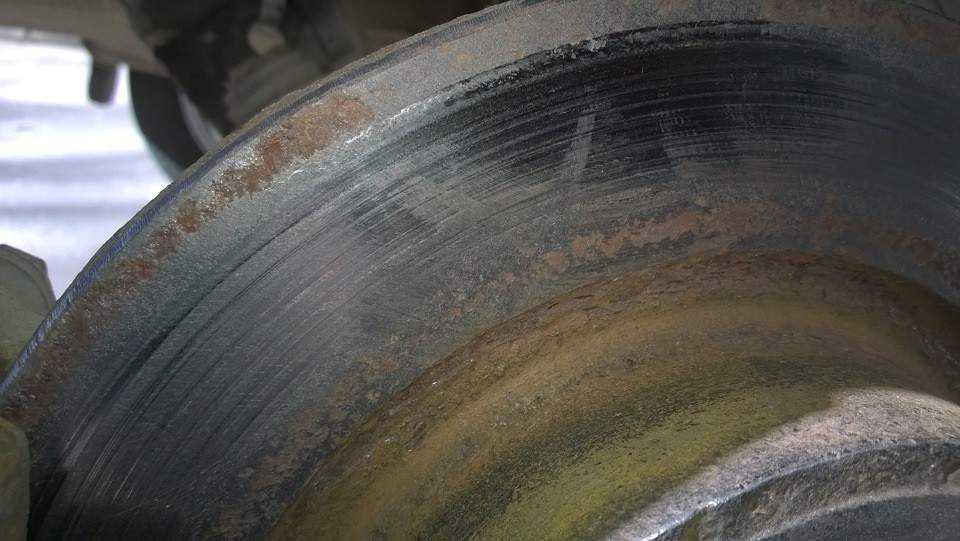

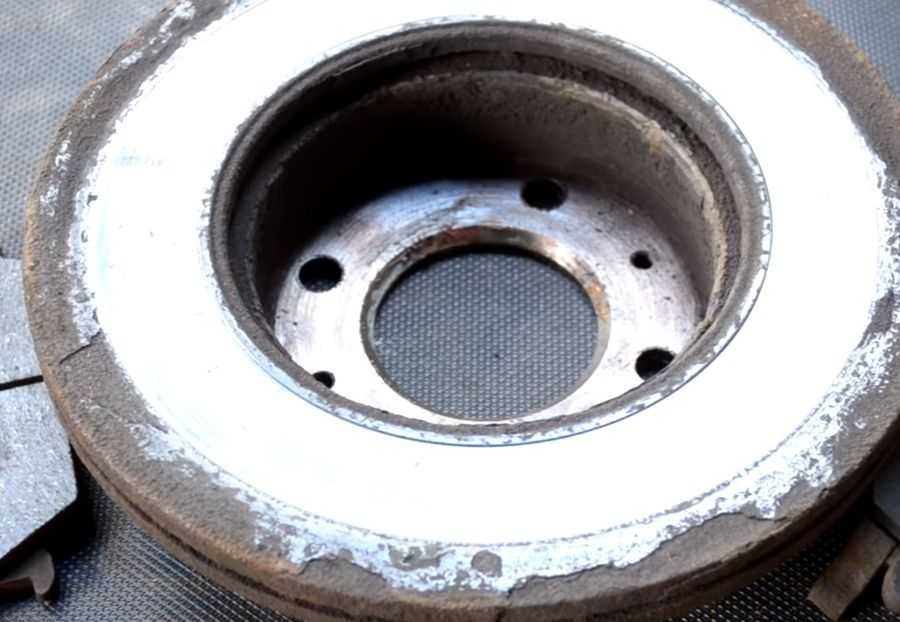

Пример изношенного тормозного диска. Такой дефект получился из-за заклинившего суппорта. Видно, что диск работал не всей своей поверхностью.

Сборка, по сути, это обратный процесс. Ставим на свое место новые тормозные диски и прижимаем их двумя винтами. Не следует затягивать винты слишком сильно. Их задача только слегка зафиксировать диск на месте.  Само колесо подожмет диск к ступице, когда будет установлено на место. Эти винты, даже слабо закрученные никуда не денутся, так как сверху их подожмет колесо.

Новые тормозные диски практически всегда покрыты тонким слоем консервационной смазки, поэтому обязательно стираем ее ветошью.

Устанавливаем скобу на место и затягиваем ее крепёжные болты. Их нужно затянуть хорошо, так как, по сути, именно эти болты несут всю нагрузку при торможении, и их откручивание может привести к очень плохим последствиям.

Далее ставим колодки по методике, описанной выше.
