Как достать поршень из суппорта без компрессора

Заклинили поршни тормозных цилиндров что делать?

Добро пожаловать! Тормозные цилиндры – благодаря ним осуществляется торможение, а без поршней которые в них находятся данные цилиндры работать совсем не будут, поэтому если выходит из строя поршень, то приходиться идти в автомагазин и покупать новый тормозной цилиндр, потому что без тормозов ездить страшно и тем более опасно, но не во всех случаях поршни перестают работать навсегда, иногда их можно будет оживить а о том как это сделать, мы и напишем подробно в этой статье.

Примечание! Для работы вам нужно будет запастись: Домкратом для того чтобы поднять какую либо сторону у автомобиля, а так же баллонным ключом и возможно придётся ещё запастись кирпичами, а так же возможно пригодиться ещё основной набор гаечных ключей и головок!

Как понять то что поршни тормозного цилиндра не работоспособны? Дайте ответим на этот вопрос прежде чем перейдём к ремонту поршней, а именно неработоспособным (То есть поршни не перемещаются в цилиндре), поршни признаются если они вообще не двигаются и стоят при этом на одном своём месте, вследствие чего с автомобилем а именно с тормозами начинает происходить ряд проблем, то есть автомобиль не может нормально ехать потому что он постоянно тормозить хотя на педаль тормоза вы вообще не жмёте, а может быть и такое что машина будет ехать но тормозить она при этом будет гораздо хуже чем это положено, в общём давайте разберёмся почему выходит из строя эти поршни цилиндра.

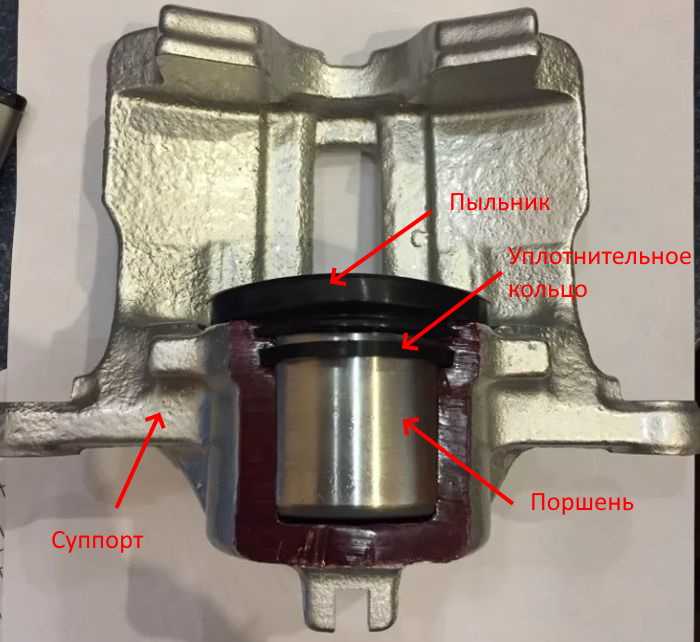

Время от времени уплотнительное кольцо (Указано на фото ниже стрелкой) которое по кругу облегает поршень либо изнашивается, либо же в нём образуются микро трещинки через которые начинает внутрь самого поршня где находиться смазка попадать грязь и вследствие чего поршень приход в негодность.

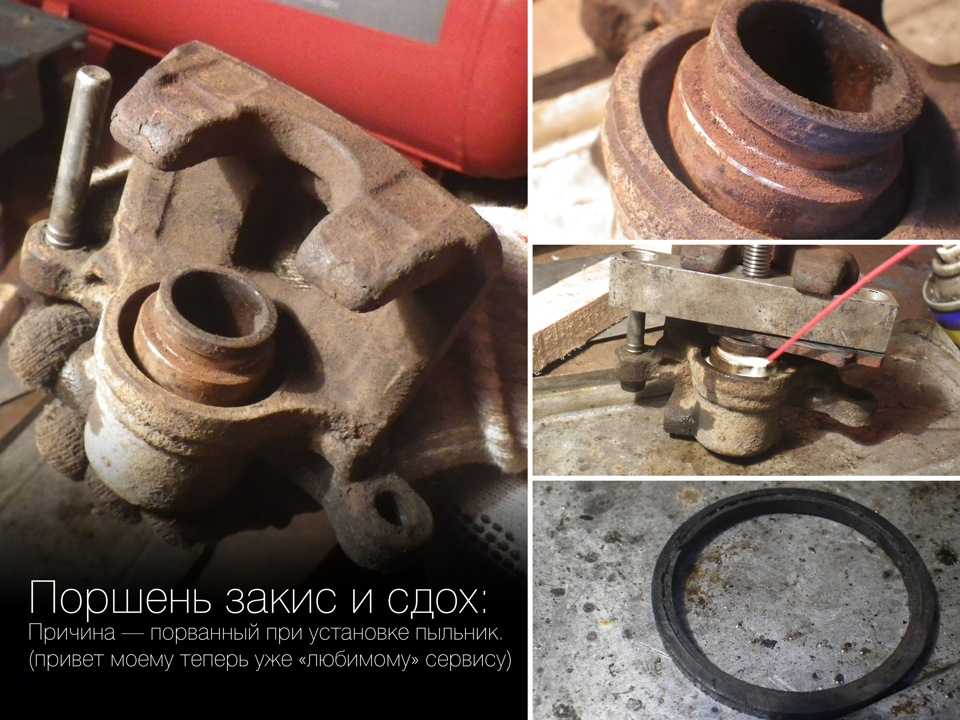

А так же поршень может просто закиснуть в тормозном суппорте, а случиться это может из-за наших дорог которые в зимний период все в основном посыпаны песком с солью, а тормозная система находиться вить в самой нижней части автомобиля и поэтому на неё при резком торможение, да и вообще при движение летит вся эта соль которая понемногу доводит ситуацию до того что поршень просто ржавеет, другим языком он просто закисает, в связи с чем его потом будет очень трудно сдвинуть со своего места и тем самым он перестаёт двигаться а значит и работать.

Ещё кстати можно очень легко понять если у вас поршень какой то закис, в том случае если у вашего автомобиля увеличивается расход топлива по трассе, а так же если машина начала как уже было сказано ранее хуже ехать, а так же если вы заметили то что на нейтральной передачи машина начала понемногу притормаживать, ещё это можно понять если машину начинает нести в занос на зимней дороге от торможения, всё это говорит о том что поршень у вас перестал работать.

Как сделать из неработоспособного поршня тормозного цилиндра, работоспособный?

1) В самом начале операции, вам нужно будет снять колесо с автомобиля.

Примечание!
Когда кстати будете снимать колесо с автомобиля, попробуйте его крутнуть когда оно будет находиться в воздухе, если он будет тормозить тогда у вас действительно пришёл в негодностью какой то поршень!

2) После того как у вас колесо будет снято, сразу же снимите вслед за ним суппорт с автомобиля для того чтобы достать из него тормозной поршень который не работает. (О том как снять тормозной суппорт на передне-приводных автомобилях, см. в статье: «», а о том как снять данный суппорт на классике, смотрите «»)

3) Теперь когда суппорт будет снят с автомобиля, вам нужно будет разыскать тиски, либо очень сильный компрессор, для того чтобы извлечь поршень из тормозного цилиндра, так вот если у вас будут тиски, тогда подойдите к ним и зажмите сам поршень а за суппорт после того как зажмёте поршень тяните при этом, и тем самым поршень снимется со своего установочного места.

Примечание!
В том случае если у вас не будет тисков, тогда возьмите в руки компрессор или же ещё что ни будь,  где воздух может выходить под давлением и тем самым засуньте шланг от компрессора в небольшое отверстие суппорта, а именно туда куда у вас подсоединяется сам тормозной шланг и после этого включите компрессор и поршень вылетит из своего установочного места!

4)  Далее возьмите снятый поршень в руки и осмотрите его, если вы обнаружите на нём следы ржавчина как показано стрелкой на фото ниже, тогда их придётся удалить при помощи какого ни будь химического средства либо же при помощи ещё чего ни будь (Хороший пример очищения поршня от ржавчины, показан в одном из видео-роликов чуть ниже), а после того как ржавчина будет удалена осмотрите ещё и в добавок сам тормозной суппорт и в завершение соберите все ранее снятые детали в обратном порядке снятию и в самом конце проверьте их работоспособность.

Примечание!
Всё же новый поршень стоит в магазине на наши отечественные автомобили не слишком дорого, поэтому если у вас будет возможность тогда всё же лучше замените его на новый а старый выбросите, потому что кто знает через какое время он начнёт снова гнить, может он даже недели не продержится и тем самым вам опять придётся разбирать всю тормозную систему, и да кстати если будет на нём порвал пыльник тогда такой поршень уже обязательно вам нужно будет заменить на новый, так как во внутреннюю часть уже попала грязь и вывести её оттуда вряд ли удастся, да тем более там ещё будет смазка, поэтому как говориться сами решайте ремонтировать поршень или же менять на новый!

Дополнительный видео-ролик:
Если вы хотите знать о том как извлечь поршень из тормозного цилиндра на передне-приводных автомобилях на примере ВАЗ 2109, тогда просмотрите чуть ниже видео-ролик, в котором это всё подробно объясняется:

Текстовая версия

Здравствуйте ребят покажу я вам в этом видео несколько способов как можно свернуть этот суппорт. Рожать суппортов очень просто можно выкрутить а можно просто вот лапкой где надевается тормозного ручника тросик. Качать ежились сам шток значит первый способ самый такой скажем усложненный.

Сдавливаем суппорт такие приспособой это где сама тяжело сдавливается суппорта! Стягиваем суппорт таким приспособлением и 10 см вдавили. Она состоит сделана из такого уголка 33 с половиной три шара сама приспособление его длина 14 сантиметров.

Это длина в пять с половиной вышки эти по пять с половиной тоже друг каждая шпилька десятка 15 метров. И 4 гаечки 50 и плюс мотайте все подходят они универсальны. Бабочки второй способ у меня есть вот такая сваренная простая:

#поршень

Вот и все итак третий способ как стянуть такой support значит можно простым не плоскогубцами разводными вот такими. Берешь и крутишь но аккуратно чтоб не порвать majestic четвертый вариант такой ключик можно.

Иметь зуб за зуб зацеп лего ешь и втягиваешь можно такой! Советский ключик иметь пятый вариант зубков и зацеп лего ешь их скручиваешь 6 вариант можно иметь просто от болгарки вот такой ключик где диск менять!

#суппорт

Используется на volkswagen skoda seat audi должен им еще можно столкнуться на многих других похожей системы во всех так вот ребятки

Такой supports тянуть можно использовать такие приспособления все они работают только одни с одними легче? С другими тяжелее спасибо ребятки за внимание будьте здоровы и удачи ребята пока

Источник

Требуемые инструменты для замены тормозных колодок

Замена своими руками передних и задних тормозных колодок на автомобилях различных марок и моделей производится по схожему алгоритму, поэтому требует приблизительно одинаковые наборы инструментов. Разница может быть только, например, в размере ключей и прочих мелких отличиях. Основной инструмент, который необходим для выполнения работы по замене колодок на машине приведен в таблице ниже.

Таблица — Перечень инструментов, требуемых для замены дисковых тормозных колодок

Наименование	Примечание
Ключ	Номинал от «на 10» до «на 22». Зависит от размеров болтов крепления суппорта.
Баллонный ключ	Для снятия колеса
Домкрат	Не требуется при наличии подъемника
Металлическая щетка	Для очистки рабочей области
Струбцина или другое приспособление для утапливания поршня	Стоимость спецоборудования для вдавливания поршня высока, поэтому лучше воспользоваться подручными средствами. При возникновении сложностей рекомендуется посмотреть тематическое видео.
Гайковерт	Для откручивания колеса

При замене барабанных колодок или стояночного тормоза дополнительно потребуются инструменты из таблицы ниже. Таблица — Инструменты для замены барабанных колодок

Наименование	Примечание
Пассатижи или другие виды плоскогубцев	Для демонтажа пружин
Отвертка	Плоская и крестовая
Монтировка	Для разбора барабанного механизма
Молоток	Среднего либо крупного размера
Выколотка	Из мягкого материала

Материалы для изготовления:

Вот и все материалы которые понадобятся для изготовления приспособления.

Процесс изготовления самоделки следующий: — тормозну колодку нужно прошлифовать и срезать ушки, в результате получим вот такую заготовку.

Берём рулевой наконечник и обрезаем его.

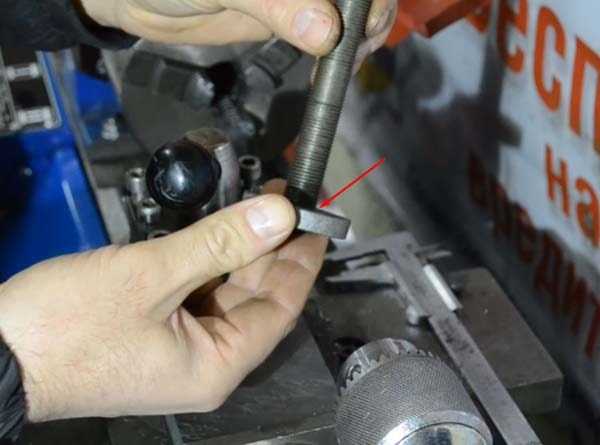

Затем на широкой шайбе нарезаем резьбу, а на конце болта немного сточив конец нарезаем такую же резьбу.

Берём наконечник и стачиваем вот такой паз.

На колодке вырезаем проём шириной равной пазу на наконечнике.

Должно получиться как показано на фото.

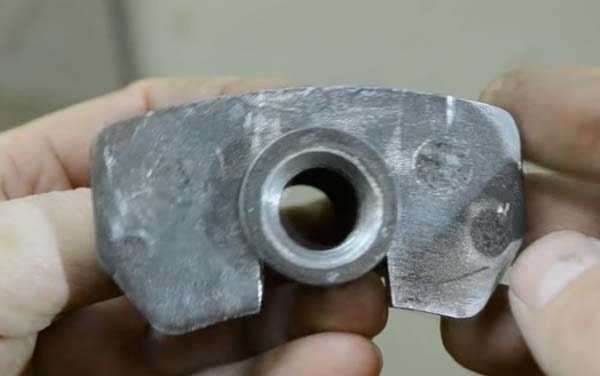

В шайбе высверливаем два отверстия и нарезаем резьбу М5.

Закрутив всю резьбовую часть, срезаем болты, при этом оставив примерно 5 мм, а обратную сторону срезаем полностью.

В болте сверлим отверстие и делаем вороток, на фото показано приспособление в разобранном виде, собираем его.

Вот такое самодельное приспособление для утапливания тормозных поршней можно сделать своими руками из металлолома.

Рекомендуем посмотреть видео автора — изготовление приспособления для утапливания тормозных поршней.

Источник статьи: https://samodelki-n.ru/prisposoblenie-dlya-utaplivaniya-tormoznyx-porshnej.html

Разрабатываем заклинивший поршень переднего тормозного механизма 2108, 2109, 21099

Тормозные механизмы (суппорта) передних колес автомобилей ВАЗ 2108, 2109, 21099 работают в условиях постоянного воздействия внешней агрессивной среды (соль, грязь, вода и пр.). В связи с этим ревизию и обслуживание суппортов и тормозных колодок рекомендуется проводить каждые 15 тысяч км пробега.

Заклинивание или «закисание» поршней в цилиндрах суппортов чаще всего является следствием отсутствия периодического контроля за состоянием тормозных механизмов, повреждении их защитных пыльников, сильном износе тормозных колодок при котором поршни слишком далеко выдвигаются из цилиндров, попадая тем самым под внешнее воздействие, наличием воды или посторонних примесей в тормозной жидкости.

Справка: поршни тормозных механизмов передних колес автомобилей ВАЗ 2108, 2109, 21099 имеют зеркальное покрытие, такое же покрытие имеется внутри цилиндров. В цилиндрах установлены резиновые кольца, возвращающие поршни в исходное состояние после выдвижения. Снаружи поршни защищены пыльниками (защитными колпачками со стопорными кольцами).

При этом происходит ускоренный износ колодок, перегрев и коробление тормозных дисков, повышается расход топлива, нарушается управляемость автомобиля (уводит в сторону) и его динамика, появляется вибрация и биение при нажатии на педаль тормоза.

• Разработать «закисший» поршень можно как минимум двумя способами:
• — без демонтажа тормозного механизма с автомобиля;
• — на снятом тормозном механизме.
• В первом случае необходимо поддомкратить автомобиль, снять колесо, очистить суппорт от грязи снаружи, отсоединить и поднять его плавующую скобу.

Снимаем стопорное кольцо и пыльник цилиндра, удаляем из под него грязь при помощи тряпки, смоченной бензином и жесткой кисти или зубной щетки. Слегка нажимаем на педаль тормоза, чтобы поршень немного (максимум сантиметр) выдвинулся из цилиндра.

Еще раз производим очистку, стараясь не повредить зеркало поршня и удалить только грязь и отложения. Наждачной бумагой зачищать поршень нельзя, так как можно повредить зеркало. Народный способ очистки отложений – применение шершавого деревянного бруска, который снимет отложение и не повредит цилиндр.

Снимаем крышку с бачка тормозной жидкости и при помощи разводного ключа или тисков утапливаем поршень обратно в цилиндр. Жмем на педаль тормоза, выдвигая поршень, и опять утапливаем его. Проводим такую процедуру разработки его подвижности раз 20-30.

После чего наносим графитную смазку на выступающую часть поршня, устанавливаем новый пыльник и стопорное кольцо.

Плюс этого способа — нет необходимости сливать тормозную жидкость из контуров тормозной системы автомобиля и прокачивать тормоза.

Во втором случае снимаем тормозной цилиндр и проводим его разборку и разработку. Этот способ подойдет при капитальной ревизии суппортов, так как необходимо либо сливать тормозную жидкость, либо глушить тормозную трубку, что все-равно чревато потерей некоторого количества жидкости и подразумевает проведения прокачки тормозов после выполнения работ.

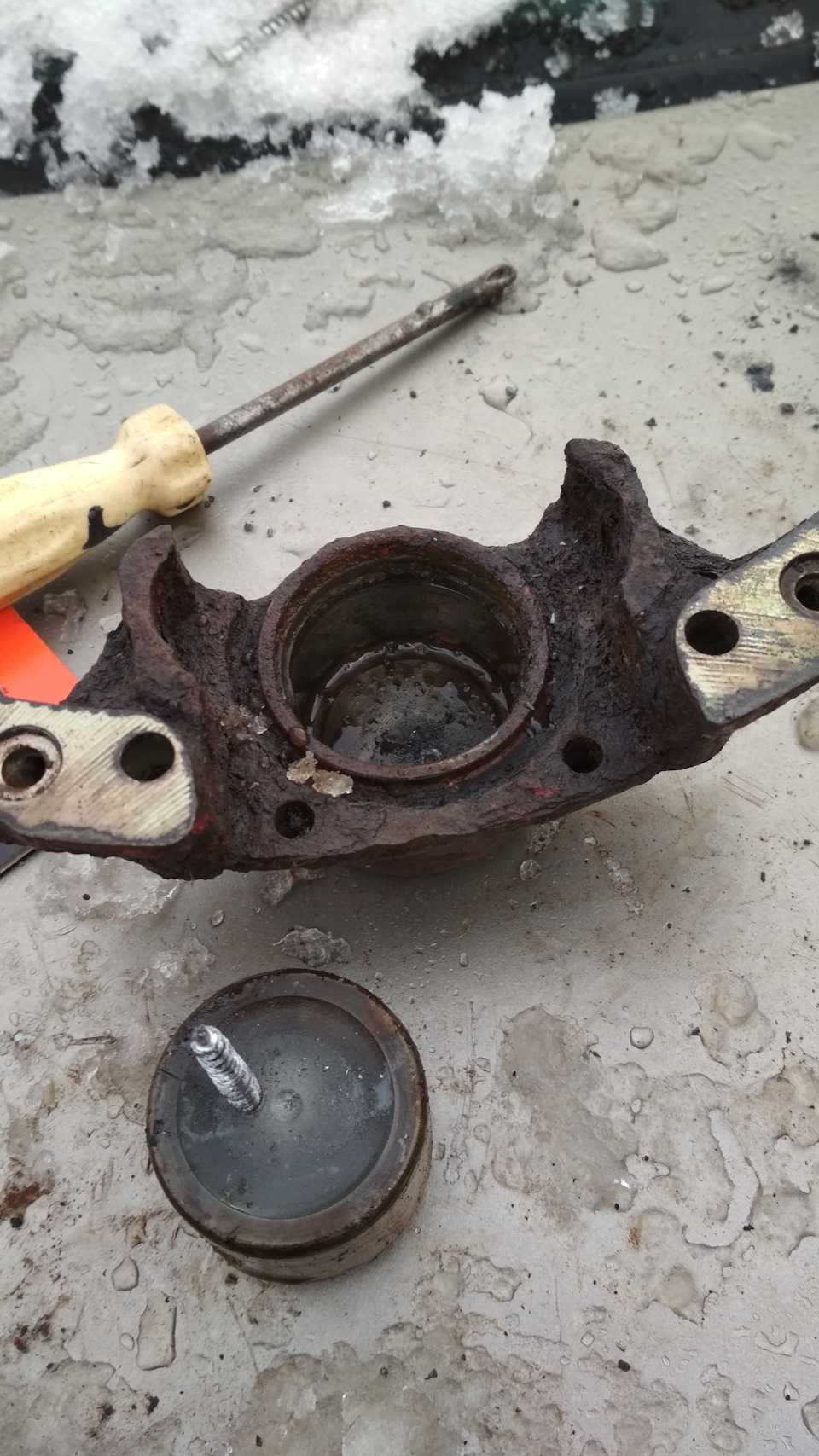

Поршень из цилиндра необходимо выдавить либо еще до его снятия (нажав на педаль тормоза), либо на уже снятом поршне подать воздух под давлением в отверстие под тормозную трубку. Перед выдавливанием снимаем с поршня стопорное кольцо и пыльник. Извлеченный поршень стараемся не поцарапать.

Вдавливаем его вовнутрь цилиндра (например, при помощи тисков), одеваем сверху новый пыльник и стопорное кольцо.

Все перечисленные выше манипуляции имеют смысл лишь при незначительном повреждении поршня или цилиндра. В случае полного заклинивания поршня и невозможности его разработки следует заменить тормозной цилиндр с поршнем.

1. Примечания и дополнения
2. — После разработки поршней тормозных цилиндров передних колес автомобиля необходимо смазать направляющие пальцы.
3. Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099
4. — Проверка и регулировка свободного хода педали тормоза автомобилей ВАЗ 2108, 2109, 21099
5. — Проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099
6. — Схема стояночной тормозной системы автомобилей ВАЗ 2108, 2109, 21099
7. — Схема рабочей тормозной системы автомобилей ВАЗ 2108, 2109, 21099
8. — Замена передних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099
9. — Замена задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

Заклинило передний суппорт

Если заклинил передний тормозной суппорт, то это часто происходит из-за агрессивной манеры ездить. Объяснить такое можно конструктивным отличием современных авто, где тормоза быстрее срабатывают спереди. Поэтому нагрузка сюда ложится неимоверная. Многие автомобили оснащаются регулятором давления или «колдуном». Во время резкого торможения он закрывает доступ жидкости, но только к задней оси. Передняя же ось продолжает работать и греться.

Однако если задний суппорт оснащается системой ручника, что предусмотрена на некоторых модификациях, здесь также увеличивается вероятность поломок и темп износа.

Как устроен тормозной суппорт?

Тормозная система представляет собой гидравлическую часть автомобиля, выполненную из стальных трубок, внутри которых перемещается тормозная жидкость. Для того чтобы привести ее в движение и создать необходимое давление, используется мускульная сила человека, с помощью которой он давит на педаль газа. Для чего же нужно это давление? А давление жидкости используется для приведения в действие рабочего органа тормозной системы – суппорта. Он зажимает тормозные колодки, которые останавливают тормозной диск, а следом и колесо.

Суппорт состоит из главного корпуса, который крепится к поворотному кулаку и имеет в своем составе крепления для колодок и дополнительных частей тормозной системы. Поршень устанавливается таким образом, чтобы между его частями находился тормозной диск. Далее на эти части изнутри вставляются тормозные колодки. Колодки имеют нежесткое крепление при помощи специальной проволоки, которая исключает их вылет из суппорта.

Основной частью суппорта является тормозной поршень, который приводит в действие тормозные колодки и прижимает их к диску. Поршень приводится в движение от давления, создаваемого в тормозной системе. При ослаблении усилия нажатия на педаль, давление падает, а поршень возвращается в исходное положение под действием возвратной пружины механизма.

Для уплотнения данного поршня применяются специальные сальники, выполненные в виде колец. Они исключают любую утечку тормозной жидкости в процессе работы поршня.

Как поменять тормозной цилиндр (поршень) на дисковых тормозах

Если в процессе замены тормозных колодок были обнаружены потеки тормозной жидкости вокруг цилиндра или разрывы резинового пыльника, то обязательно меняем пыльник и резиновое уплотнительное кольцо, которое сидит в канавке внутри суппорта.

Прежде чем выполнять данную операцию нужно обязательно запастись всеми необходимыми резиновыми деталями. В продаже можно найти специальные ремкомплекты для тормозной системы. Также понадобится тормозная жидкость.

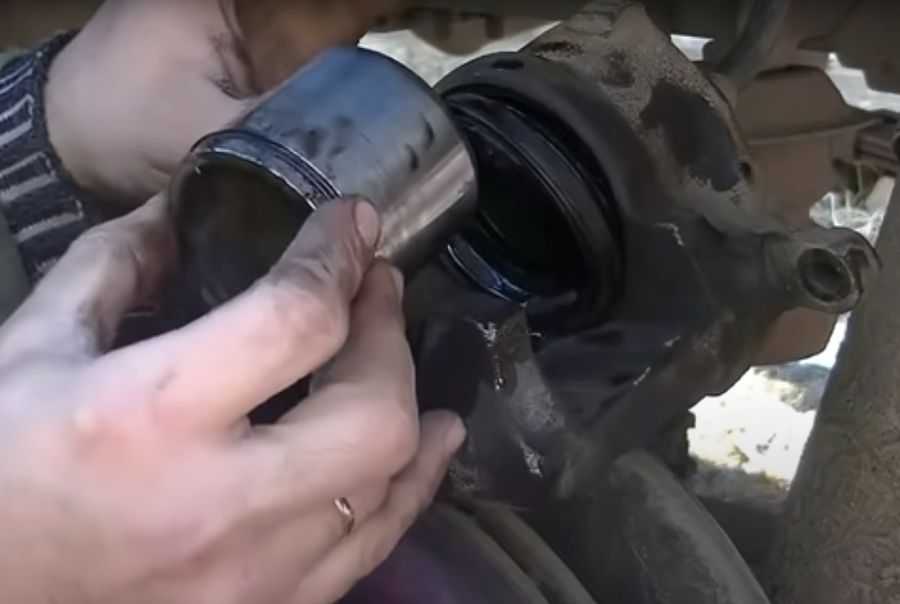

Чтобы вытащить поршень из суппорта, нужно просто надавить на педаль тормоза несколько раз, в результате он выйдет полностью. Перед выполнением этой операции желательно долить до краев тормозную жидкость в бачок. Это необходимо сделать, чтобы в тормозную систему не попал воздух, иначе придется ее всю прокачивать. Операцию по извлечению тормозного цилиндра лучше выполнять с помощником. Один давит на педаль, а второй смотрит за выходом поршня и говорит, когда необходимо остановиться. Но при необходимости все это можно сделать одному, только придется после каждого нажатия на педаль идти и смотреть выпал цилиндр из своего гнезда или нет.

Вынули тормозной цилиндр

 Когда цилиндр выйдет из своего гнезда, выльется небольшое количество тормозной жидкости, соответственно в бачке уровень жидкости просядет, придется опять долить его до краев. Пережимать тормозной шланг чем-либо не рекомендуется во избежание его повреждения и растрескивания.

Так как по факту внутри суппорта останется открытым отверстие для подачи тормозной жидкости, то она будет все время подкапывать. Это не критично, главное следить за ее уровнем в бачке. Если бачок с тормозной жидкостью опустеет, то придется прокачивать всю систему.

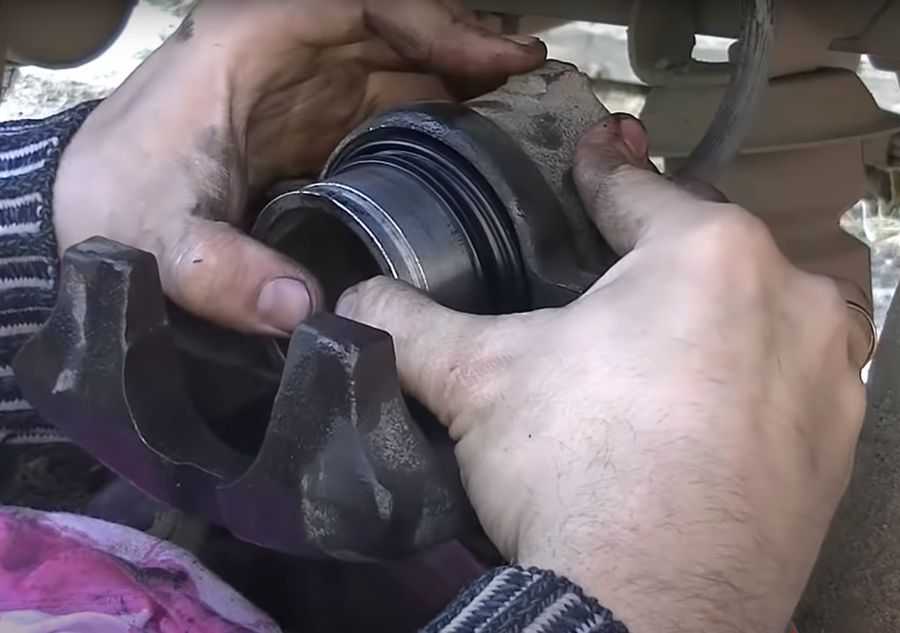

Вынимаем пыльник и уплотнительное резиновое кольцо.

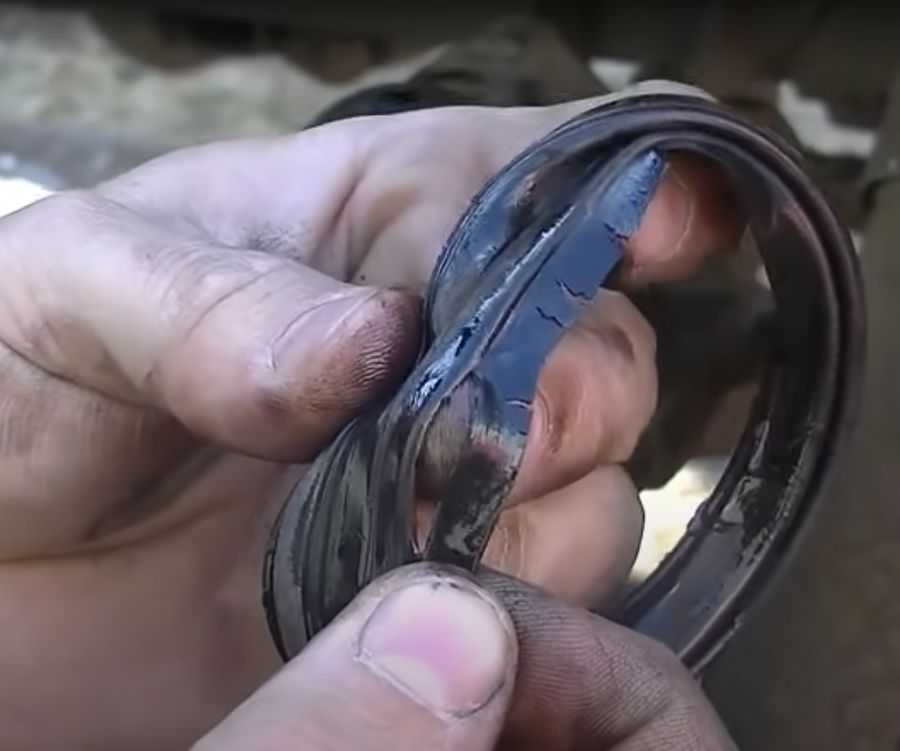

На фото хорошо видно поврежденный пыльник тормозного цилиндра.

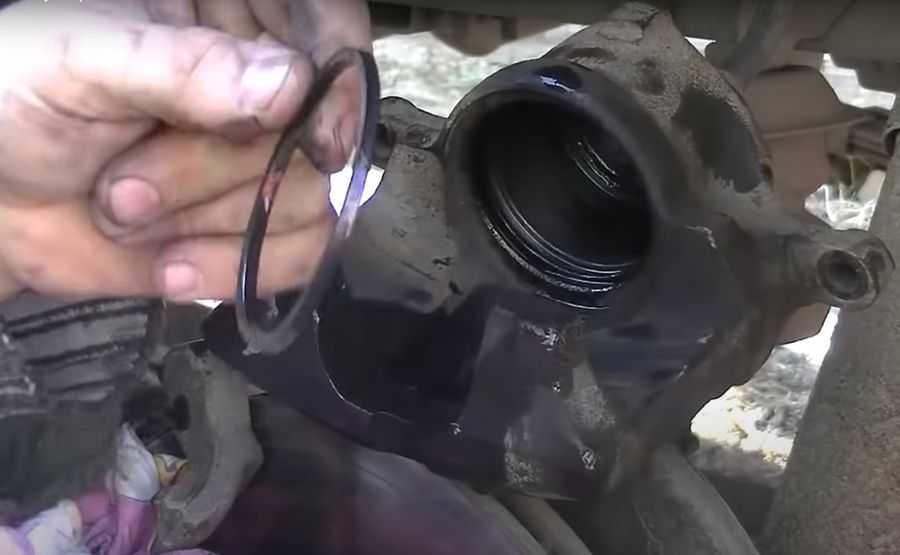

Вытаскиваем резиновое уплотнительное кольцо.

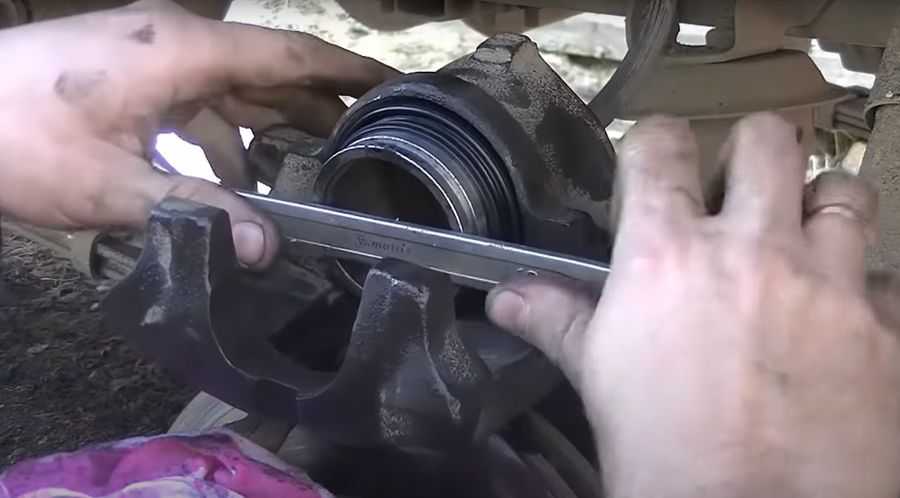

Хорошо очищаем все канавки, где стоят резиновые кольца и пыльник. Суппорт внутри протираем чистой тряпкой.

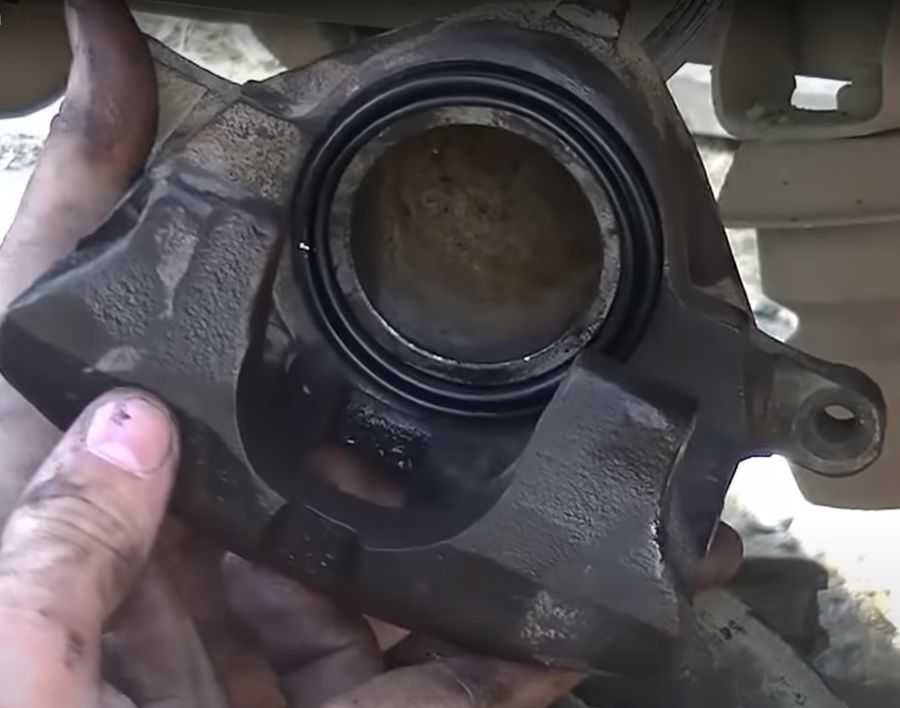

Устанавливаем новое резиновое кольцо внутрь суппорта, это сделать довольно легко.

После установки смачиваем его тормозной жидкостью, чтобы наш цилиндр хорошо скользил по этому кольцу.

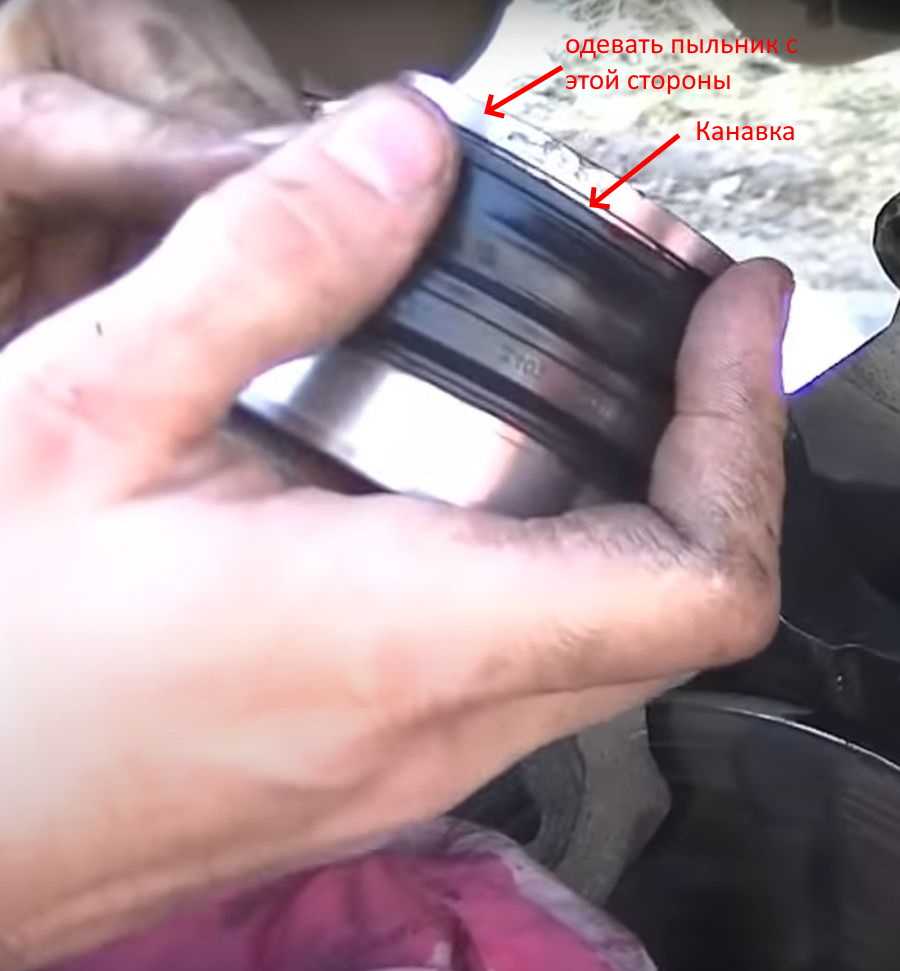

Теперь одеваем новый пыльник на цилиндр. Одевать пыльник нужно со стороны канавки на цилиндре. Так он станет в нужное нам положение.

Стаскиваем пыльник через канавку на другую сторону тормозного цилиндра, на его самый край. Должно получиться как на фото. Цилиндр не стоит смазывать тормозной жидкостью так как он станет скользким, и пыльник будет соскакивать с него.

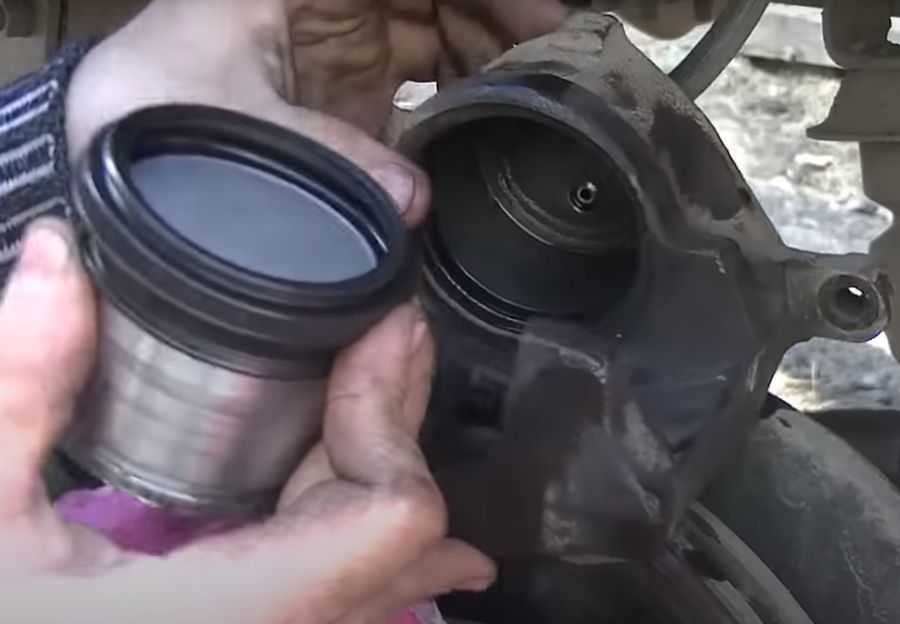

На фото видно тормозной цилиндр, подготовленный к установке.

Перед установкой тормозного цилиндра на место необходимо выкрутить тавотницу из суппорта, через которую осуществляется прокачка тормозной жидкости. Это необходимо сделать, чтобы воздуху было куда выходить иначе цилиндр не получится установить на место.

Теперь засовываем кромку пыльника в канавку на суппорте. Это довольно сложно, но возможно

Можно помогать себе неострой плоской отверткой, только это нужно делать осторожно, чтобы не повредить краем отвёртки пыльник

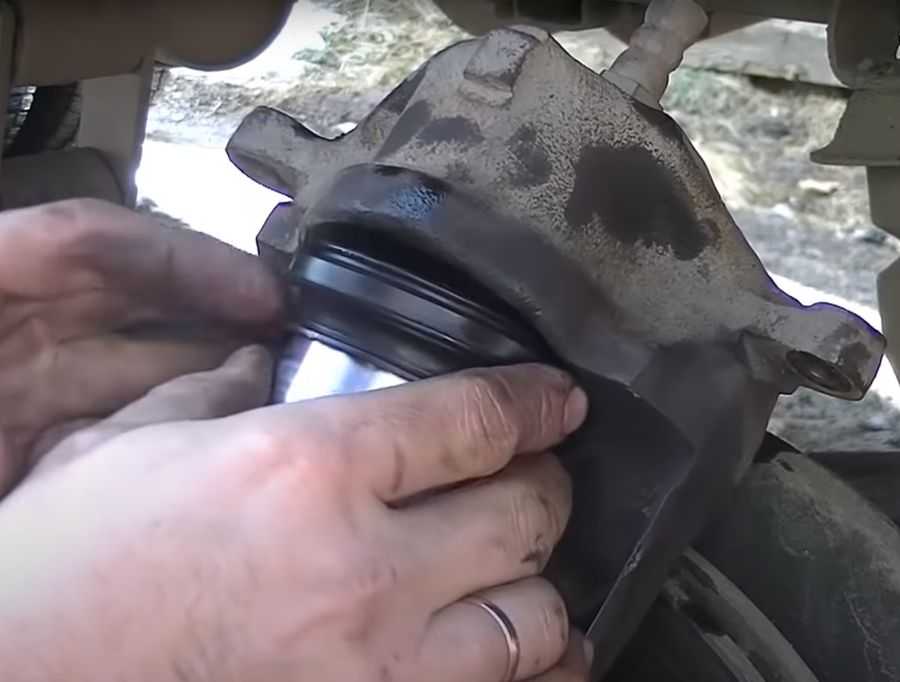

Вставляем кромку пыльника одной стороной в канавку суппорта.
Теперь пробуем вставить другую сторону пыльника. Помогаем себе плоской не острой отверткой.
Вставили пыльник.
Вдавливаем цилиндр внутрь.
Вдавливаем цилиндр практически полностью, при этом край резинового пыльника должен зайти в канавку на поршне.

После установки цилиндра внутри тормозного суппорта образуется воздушная пробка, ее обязательно необходимо выгнать. Поэтому закручиваем тавотницу на место, одеваем на нее трубочку от медицинской капельницы и прокачиваем тормоза. Конец трубочки опускаем в любую небольшую ёмкость. Во время прокачки следим за уровнем тормозной жидкости в бачке и при необходимости подливаем ее и таким образом не даем воздуху попасть в тормозную систему. Педаль тормоза нажимаем до тех пор, пока трубочка не заполниться тормозной жидкостью без пузырей. Перекрываем тавотницу и снимаем трубочку.

Теперь нужно проверить качество произведенных работ.

 Для этого нажимаем на тормоз и проверяем как выходит поршень, если потеков тормозной жидкости вокруг поршня нет, то значит все резинки стали на свои места. Если же появились потеки жидкости или пыльник начал вылазить, то придётся все переделывать. Здесь главное не переусердствовать и не выдавит поршень совсем из своего места.

Как функционирует ГТЦ?

Агрегат состоит из следующих деталей:

• металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
• 2 поршня с уплотнительными резиновыми манжетами;
• 2 возвратных пружины;
• направляющие втулки;
• торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

Принцип работы главного тормозного цилиндра выглядит так:

1. При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
2. Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
3. Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
4. Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

Примечание. ГТЦ действует совместно с вакуумным усилителем (на схеме не показан), помогающим давить на поршни. Это позволяет ускорить срабатывание системы и облегчить действия водителя.

Приспособление для вдавливания тормозных суппортов

Есть в наличии

Обязательно уточняйте у продавца наличие товара в магазине перед посещением. Телефон магазина: 8(495)532-43-90

К оплате принимаем

Наименование товара: Приспособление для вдавливания тормозных суппортов Производитель: LICOTA Артикул: ATE-4125 Назначение: В комплекте двухсторонний адаптер подходящий для большинства европейских и японских автомобилей Сторона 1: Alfa Romeo, VW-Audi, PSA, Fiat, Ford, Honda, Re… →

Наименование товара: Приспособление для вдавливания тормозных суппортов Производитель: LICOTA Артикул: ATE-4125

Назначение:

• В комплекте двухсторонний адаптер подходящий для большинства европейских и японских автомобилей
• Сторона 1: Alfa Romeo, VW-Audi, PSA, Fiat, Ford, Honda, Renault, Nissan, Subaru, Volvo … и т.д.
• Сторона 2: Ford, Mazda, Mitsubishi, Toyota … и т.д.

Неисправности тормозного поршня

Для начала стоит отметить, что не имеет никакого значения, на каком суппорте была обнаружена неисправность. Дело в том, что конструктивно эти детали выполнены одинаково, а значит, имеют одинаковый принцип действия и схожие неисправности. Самая первая и частя неисправность поршня – это плохая герметизация. Она сопровождается утечкой тормозной жидкости и как следствие, снижением эффективности торможения. Главным признаком такой неисправности является то, что при нажатии на педаль тормоза, водитель чувствует сопротивление педали, но торможения не происходит, либо оно происходит медленно.

Причиной такого отказа поршня принято считать нарушение работы сальников, которые отвечают за уплотнение. Со временем эти сальники приходят в негодность и трескаются, а через полученные трещины тормозная жидкость вытекает наружу. Таким образом, на поверхности дисков или колеса можно обнаружить следы тормозной жидкости, а ее уровень в бачке резко снизится.

Другая проблема данных поршней – это их заклинивание. Оно может быть вызвано плохим качеством сборки, в результате чего можно часто наблюдать такую картину, когда педаль не прожимается, и колеса не блокируются. Однако самым распространенным случаем остается тот, когда тормоз срабатывает, но не отключается, так как поршень застрял в этом положении и колодки не разжимаются.

Иногда данные неисправности могут комбинироваться друг с другом. Чаще всего оно так и происходит, поэтому при первых их признаках сразу же проведите соответствующие ремонтные работы.

Снятие направляющих суппорта, очистка и смазка

Часто состояние пыльников направляющих механики либо не оценивают вовсе, либо если и смотрят, то даже при наличии их повреждений — оставляют как есть. В итоге даже новая смазка достаточно быстро набирает грязь.

Очистка деталей от старой смазки — не менее важный пункт при обслуживании тормозных механизмов. Каждый мало-мальски опытный механик видел направляющие, на которых нанесено по несколько слоев разноцветной смазки. Этот «коктейль» набирается, когда необходимостью смазки направляющих не пренебрегают, а вот очисткой старой смазки — как раз-таки да.

Однако недостаточно очистить и смазать механизм, важно использовать при этом соответствующий смазочный материал. Не один и не два сервиса на просторах нашей Родины используют для смазки направляющих большую банку литола и кисточку

Весьма условным плюсом такого подхода можно назвать изобилие смазки. Как говорится, не кончаются две вещи в мире — снег в Арктике и литол в сервисе. В минусе — все остальное. Во-первых, от литола пыльники разбухают и деформируются, превращаясь в довольно ветхую и бесформенную резинку. Во-вторых, сам литол со временем превращается в подобие пластилина, не столько смазывая, сколько фиксируя направляющую в скобе.

Еще одним интересным подвидом этой проблемы можно назвать суппорта системы ATE, в которых направляющая (рис. 1) не двигается внутри скобы, а жестко зафиксирована относительно нее. Суппорт же двигается по направляющей, будучи установленным на нее через резиновые втулки. Сервис-мануалы таких систем (и документация на комплектующие) явно запрещает смазывать направляющие чем бы то ни было. Но все равно все смазывают, исходя из соображений «не, ну а почему бы не смазать?».

Ремонт заднего тормозного суппорта

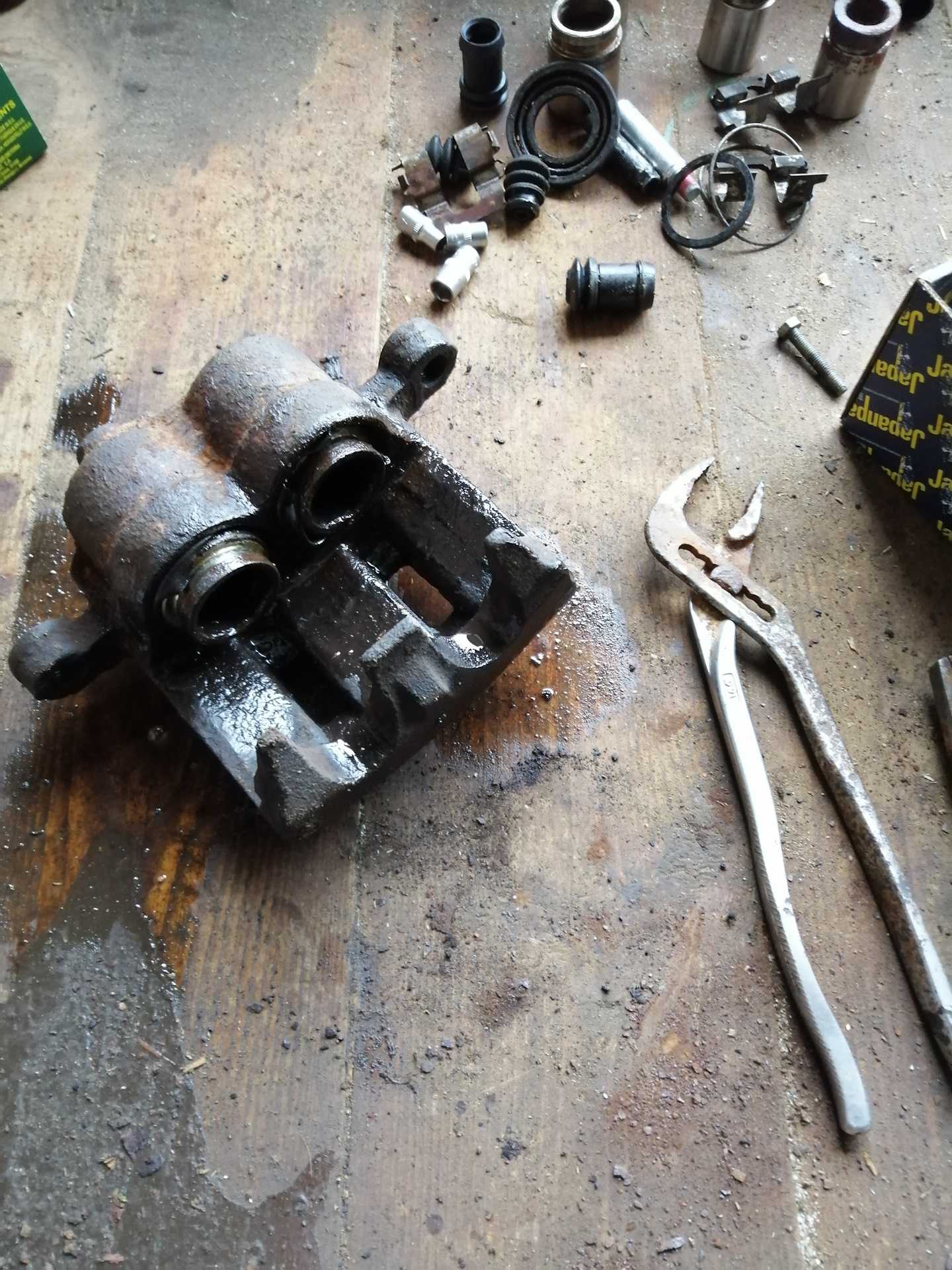

Любой ремонт заднего суппорта начинается со снятия пыльника. Для этого необходима плоская отвертка. Сняв пыльник, осмотрите поверхность поршня, если на нем видны следы ржавчины, суппорт желательно заменить целиком. Потому что попавшая между стенками цилиндра и поршнем ржавчина часто приводит к повреждению зеркала стенок.

Чтобы заменить манжету, необходимо извлечь поршень. Для этого существуют три приема, имеющих свои плюсы и минусы.

1. Извлечение поршня на автомобиле. Если точно известно, что придется вытаскивать поршень чтобы заменить резиновые уплотнители, то это можно сделать еще на автомобиле. Сняв суппорт со скобы, попросите помощника плавно нажать на педаль тормоза. Давление в тормозной системе возрастет и выдавит поршень. Как только он выйдет, необходимо подать помощнику сигнал, чтобы он отпустил тормоз. Плюс этого метода – легкое извлечение поршня. Минусы – работать приходится в неудобных условиях и теряется большое количество тормозной жидкости.
2. Чтобы извлечь поршень из цилиндра можно воспользоваться разводным ключом. Обхватите верх поршня и, поворачивая его из стороны в сторону, вытаскивайте. Этот метод чаще всего применяют в тех случаях, когда поршень необходимо заменить. Ведь неловкое движение ключом приведет к образованию царапин на поверхности поршня. Плюс такого метода в том, что поршень можно доставать в комфортных условиях, зажав суппорт в тиски.
3. Также можно извлечь поршень с помощью сжатого воздуха. Для этого необходим переходник с подходящей резьбой. Подключив переходник к компрессору и суппорту, подавайте воздух до тех пор, пока поршень полностью не выйдет. Минусы этого поршня – необходимы компрессор и специальный переходник, выход поршня больше похож на выстрел, поэтому существует вероятность его повреждения.

После того, как поршень извлечен, необходимо внимательно осмотреть стенки цилиндра. Если зеркало стенок имеет царапины или задиры, суппорт подлежит замене. Если поврежден только поршень, то его можно приобрести как в составе ремкомплектов, так и отдельно.

Ремонт заключается в замене резиновых уплотнителей (манжет) и, при необходимости, поршня. Вытащив с помощью отвертки старую манжету, тщательно промойте цилиндр суппорта с помощью спирта. Не забудьте во время промывки вытащить заглушку из впускного отверстия. После промывки обязательно просушите его. После каждой разборки необходимо устанавливать новую манжету. Для этого смажьте стенки цилиндра, включая посадочное место манжеты, тормозной жидкостью. Смажьте наружную поверхность поршня тормозной жидкостью, ровно вставьте в суппорт и вдавите рукой. Если поставили правильно, то он войдет достаточно туго. Если поставили криво, то вдавить поршень не получится.

Смазка направляющих тормозного суппорта

При потере подвижности в узлах суппорта первое, на что необходимо обратить внимание – направляющие. Именно они, наиболее часто доставляют хлопоты владельцам автомобилей

Закисшие направляющие могу служить причиной для проявления всех неисправностей, связанных с потерей подвижности между узлами суппорта.

Направляющие должны свободно двигаться вдоль своей оси. Если этого не наблюдается, необходимо разобрать суппорт, вытащить из скобы направляющие, очистить их от старой смазки и оценить их состояние, также необходимо очистить посадочное место направляющей в скобе.

Рабочая поверхность направляющих должна быть без коррозии, без сильных следов износа. Если на поверхности направляющей появилась небольшая коррозия, то ее необходимо зачистить очень тонкой наждачной бумагой, после этого направляющую необходимо смазать специальной смазкой и установить назад в скобу суппорта. После этого необходимо проверить свободный ход направляющей вдоль своей оси. Вы не должны прилагать каких-либо больших усилий для перемещения направляющей. Направляющая должна свободно перемещаться в теле скобы при захвате двумя пальцами руки.

Если этого не происходит, то возможно, вы плохо очистили направляющую, либо она имеет большой износ и клинит в посадочном отверстии скобы, в этом случае направляющую необходимо заменить.

Важное замечание – для смазки направляющих необходимо использовать специальную смазку. Недопустимо использовать солидол, литол, графитную и прочие смазки
