Экскаватор своими руками из мотоблока

Пошаговая инструкция по изготовлению малогабаритного экскаватора

Перед тем как приступить к созданию мини-экскаватора своими руками, следует определиться с типом модели. Самоходный вариант землеройной техники – это полноценное транспортное средство, для изготовления которого необходимы сложные детали, инструменты, запчасти. Экскаватор класса «мини» в виде прицепа – оптимальный тип машины для самостоятельной сборки.

Чтобы сделать мини-экскаватор, необходимы следующие условия:

• финансовые ресурсы для приобретения деталей, узлов, инструментов;
• наличие свободного времени, так как процесс трудоемкий;
• металлообрабатывающее, сварочное, слесарное оборудование и приспособления;
• умение и навыки работы с гидравлической системой, познания в слесарных, сварочных, токарных операциях;
• желание и заинтересованность в создании сложного самодельного механизма.

Подготовительные работы

На этом этапе следует определить:

• основные параметры;
• технологию изготовления;
• базу для самодельного экскаватора;
• тип навесного оборудования.

Старый автомобильный двигатель для создания тракторного шасси

Оптимальным решением для базы будет мотоблок или мини-трактор. Можно использовать старый автомобильный двигатель, на основе которого создать тракторное шасси с креплением землеройного оборудования. Для изготовления работоспособной техники достаточно мощности двигателя от 6,5 до 15 кВт.

После выбора концепции создания мини-экскаватора своими руками необходимо сделать чертеж будущего механизма. При выполнении чертежа прорисовывается общий план конструкции, и детально рассчитываются все основные узлы, детали, манипулятор, ковш. Чертежи можно выполнить самостоятельно, имея инженерные знания, или найти подходящие готовые эскизы.

По чертежам рассчитывается тяговое усилие и подбираются:

• материалы в нужном количестве;
• кронштейны крепления;
• устройства;
• оборудование;
• инструменты.

Габариты мини-экскаватора

На подготовительном этапе оценивается смета для приобретения расходных материалов, деталей, готовых конструкций.

Изготовление основных узлов

Для сборки работоспособного мини-экскаватора своими руками необходимо наличие основных узлов. Ни один экскаватор нельзя представить без рамы, манипулятора и гидравлического управления.

Рама. Для изготовления конструкции подойдет металлический швеллер №8, 10. Куски профиля необходимой длины свариваются между собой. К основанию прикрепляется колесная ось подходящего старого прицепа. Сверху накладываются листы металла для создания платформы. Место крепления стрелы усиливается дополнительными металлическими листами.

Рама для мини-экскаватора

Манипулятор. Для упрощения конструкции манипулятор можно сделать двухколенным с соединением частей шарнирами или втулками. Этот ответственный этап предусматривает выполнение инженерных расчетов и чертежей для изготовления кронштейнов, креплений, механизмов. Ковш сваривается из листов железа, оснащается ребрами жесткости, зубьями.

Стандартный ковш для мини-экскаватора

Гидравлическое оборудование. Этот элемент отвечает за работу манипулятора. Три гидравлических цилиндра обеспечивают полноценное движение стрелы, четвертый необходим для управления ковшом. Для функционирования системы потребуется насос. Можно выбрать различные типы насосов: НШ-10, НШ-32, НШ-150. Управление оборудованием может осуществляться с помощью четырехсекционного гидрораспределителя типа РГС-253.

Гидрораспределитель для мини-экскаватора

Монтаж экскаватора класса «мини»

Все элементы гидравлического оборудования соединяются резиновыми шлангами высокого давления. Полностью подготовленная конструкция устанавливается на шасси. Необходимо подключить масляный насос гидравлики к валу отбора мощности мотоблока, используя муфту из резины или соединительный вал. Изделие оснащается опорными башмаками, которые обеспечивают устойчивость конструкции при эксплуатации.

Общий вид мини-экскаватора

Следующий этап заключается в наладке и подгонке оборудования под конкретные задачи. Во избежание коррозии деталей готовый экскаватор рекомендуется покрасить.

Для комфортной работы можно оснастить самодельную машину навесом или небольшой кабиной из металлического профиля. Старое автомобильное сиденье обеспечит удобство управления агрегатом. При работе в вечернее или ночное время понадобится освещение. Четкое планирование рабочего процесса, объективная оценка возможностей самостоятельного изготовления необходимых узлов позволят сделать мини-экскаватор быстро, с минимальными затратами.

Зубная паста для слона

Вам понадобится:

• пластиковая бутылка
• поднос или стеклянная форма для запекания
• сухие дрожжи
• перекись водорода (6%)
• пищевой краситель
• средство для мытья посуды
• вода

Предложите ребенку создать объемную зубную пасту для слона! Для этого в пустую пластиковую бутылку залейте 150 мл. перекиси, добавьте средства для мыться посуды и пищевой краситель.

В отдельной мисочке смешайте чайную ложку дрожжей и пару столовых ложек теплой воды. Вымешивайте смесь до однородной консистенции, затем влейте в бутылку. Из нее тут же начнет появляться пенистая субстанция, которая очень похожа на пасту из огромного тюбика.

Мини экскаватор своими руками – дело непростое, но вполне реальное

В случаях если габариты большого экскаватора не позволяют использовать его на рабочей площадке или тогда, когда необходимо обеспечить высокую точность работ, зачастую, используются мини-экскаваторы. Эти устройства представляют собой уменьшенные по размеру аналоги полноразмерных устройств, которые сохраняют полный набор функций, скомпонованы в соответствии с большими моделями и работают по подобному рабочему циклу. Главным рабочим органом мини экскаваторов является ковш небольшого размера, закрепленный на стреле, которая работает по принципу «обратная лопата».

В связи с высокой стоимостью этого оборудования многих интересует вопрос, можно ли изготовить мини экскаватор своими руками, и насколько это выгоднее, чем приобретение готовой модели. Постройка самодельной техники является любимым занятием многих, не стали исключением и мини экскаваторы, их создают своими руками многие умельцы, как в нашей стране, так и за рубежом.

Существует два способа создания мини экскаваторов своими руками. Первый заключается в создании навесного элемента соответствующего назначения, который может быть установлен на мини тракторе, а второй предусматривает создание автономного мини экскаватора, который может быть как самоходным, так и прицепным. Во втором случае для того чтобы доставить самодельное устройство на рабочую площадку понадобится дополнительный транспорт.

Чтобы создать мини экскаватор своими руками необходимо вначале разработать чертежи. Этот процесс довольно сложный, и без специальных знаний это сделать сложно. Имея готовые чертежи, следует подобрать комплектующие. Как правило, гидросистема самодельного мини экскаватора комплектуется гидравлическим насосом НШ-10 и распределителем Р-16А. Устройства хорошо работают в парне, отличаются простой конструкцией и надежностью. Для управления рабочим ходом стрелы и ковша используются доработанные гидроцилиндры от сельхозтехники. В качестве приводного устройства может быть использован любой дизельный двигатель, который устанавливается на промышленных моделях.

Что касается металлоконструкции, то она сваривается из труб и листового металла, имеющего толщину не менее 6 мм, согласно рабочим чертежам. Для изготовления ковша используется металл такой же толщины, а для усиления изделия на него навариваются продольные ребра и пояс. Кроме того для повышения эффективности работы ковша он оснащается по краю специальными зубьями, изготовленными из качественной стали.

Важно помнить, что мини экскаватор является затратным изделием, поэтому при его изготовлении следует просчитать все затраты, чтобы определиться, не дешевле ли будет приобрести готовую модель или взять ее в аренду

Сенсорная коробка с водой

Игры с водой хорошо устраивать в тазике или в большом контейнере, желательно, заранее постелить на пол клеенку. Очень увлекательное занятие – вылавливать из воды игрушки ложкой, поварешкой или ситом. При этом одинаково интересно доставать как плавающие, так и тонущие предметы, заодно ребенок получает первое понимание «тонет-не тонет».

Можно также взять различные стаканчики и формочки, переливать при помощи них воду, набирать воду большой ложкой в стаканчик, лить воду через мельницу.

А еще можно делать для маленьких игрушек кораблики из песочных формочек. Таисия просто обожает эту игру. Игра учит малыша рассчитывать свои действия, регулируя нажим, чтобы кораблик не утонул, когда он ставит на него игрушку.

Где взять чертежи

Следующим шагом при создании самодельного мини экскаватора является выбор конкретной схемы модели, включающей все необходимые элементы и типоразмеры отдельных деталей и механизмов. При этом можно разработать собственную конструкцию, если для этого имеются соответствующие технические знания и навыки, рассчитав требуемую мощность двигателя, гидронасоса и усилий на гидроцилиндрах с учетом характера будущих выполняемых работ.

Можно также воспользоваться уже готовой схемой, разработанной другими умельцами. Готовые чертежи различных моделей мини экскаваторов и инструкции по их изготовлению можно найти на множестве российских и зарубежных сайтов в Интернете, введя в поисковой строке браузера запрос «самодельный мини экскаватор чертеж». Однако следует учитывать то обстоятельство, что на большинстве чертежей, представленных на иностранных сайтах, размеры указываются в дюймах. Поэтому для удобства дальнейшей работы необходимо переводить их в метрическую систему измерений.

Имея на руках конкретную схему (чертеж) необходимо сделать примерную смету на приобретение необходимых запчастей и материалов, а также наличие необходимого инструмента, оборудования и навыков обращения с ним. Тем самым можно окончательно определить свои возможности и перспективность самостоятельного изготовления мини экскаватора.

Танцующие червячки

Вам понадобится:

• кукурузный крахмал
• вода
• тонкая металлическая миска с широким дном (или тонкий противень)
•  музыкальная колонка
• краска или пищевые красители

Для приготовления субстанции для этого детского опыта нужно смешать пару стаканов крахмала и один стакан воды. Затем вылейте жидкость в миску или на противень, капните туда немного разноцветной краски и поместите его сверху на колонку.

Чтобы насладиться вместе с малышом танцем разноцветных червячков, просто включите погромче музыку и прижмите миску руками к динамику. Цвета смешиваются и можно наблюдать красивое зрелище! Главное, будьте аккуратнее, чтобы краска не забрызгала все вокруг.

Как провести этот чудесный опыт для детей в домашних условиях, смотрите в видео:

2 CASE 570 ST

Высокопроизводительный экскаватор-погрузчик обладает экономичным расходом и выносливостью. С его помощью можно проводить широкий спектр работ: рыть траншеи и котлованы (с выдвинутой рукоятью глубиной до 590 см), перемещать сыпучие и тяжелые грузы. Передний ковш может подниматься на высоту 2,7 метра, что позволяет легко загружать обычные самосвалы. При весе в 7,7 тонны, машина имеет хорошую курсовую устойчивость и управляемость благодаря двухпедальной тормозной системе гидравлического типа.

Отзывы владельцев содержат положительные оценки характеристик CASE 570 ST. Изначально являясь многофункциональной техникой, экскаватор-погрузчик может еще больше расширить сферы применения. Дополнительные способности реализуются при помощи навесного оборудования: грейдерного отвала, фрезы для снятия асфальтового покрытия, гидробура, косилки травы и др. Как и вся американская техника, «Кейс 570» предлагает оператору достаточно комфортное и эргономичное рабочее место.

Прицеп для мотоблока: устройство, характеристики, описание и советы как сделать своими руками (105 фото)

Для многих фермеров покупка мотоблока в качестве нужного средства ведения сельского хозяйства становится необходимостью. Для расширения возможностей этой машины в комплекте с ней приобретают и прицеп. Он сильно упрощает и ускоряет труд хозяина. Тележка становится незаменимой при уборке участка, вывозе разного рода мусора или просто при перевозе грузов.

К несчастью, использование такого вида транспорта недопустимо на городских дорогах. Поэтому, покупая прицеп, надо помнить об этом нюансе.

Однако не всегда покупка готовой модели является хорошим вариантом. В этой статье пойдет речь о плюсах и минусах самодельного решения.

Виды прицепов собственного изготовления

Цельные конструкции подразумевают под собой цельный корпус бортов, что позволяет перевозить грузы как в сыпучем, так и в цельном состоянии. Выгрузка же происходит через откидной задний борт.

Конструкции с откидными краями позволяют перевозить крупногабаритные грузы. Такие прицепы имеют жесткое основание и откидные или съемные стенки.

Самосвальный тип прицепов дает возможность быстро и без лишних усилий производить выгрузку грузов путем опрокидывания кузова.

Готовый или самодельный вариант?

На сегодняшний день на рынке можно найти огромное количество различных тележек для мотокультиваторов. Все они имеют особенности, плюсы и минусы. В интернете можно ознакомиться с прицепами по фотографиям, а после выбора понравившейся версии приступать к поиску достойного варианта.

Покупка телеги у производителя не требует от покупателя никаких усилий по сборке или поиску комплектующих. Однако, надо платить немалую сумму. По этой причине в голову приходят мысли о самостоятельном сборе прицепа.

Самодельную тележку можно доработать именно для своих нужд. И выйдет это гораздо дешевле, чем покупка в магазине. Все же, конечный выбор всегда за хозяином.

Составляющие

Устройство прицепа мотоблока довольно обширно. Оно включает в себя кузов, колеса, тормоза, крылья, сиденья и дышла.

Для того, чтобы телега выдерживала требуемую нагрузку, кузов изготавливают из прочного металла. Для удобства борта кузова можно сделать откидывающимися.

Колеса, как правило, используют автомобильные или от мотоциклов. Главное, чтобы они подходили под поставленную задачу и справлялись с требуемой нагрузкой. В приоритете у фермеров широкие колеса, ведь так повышается проходимость транспортного средства.

Крылья изготавливают из пластика. Они защищают от вылетающих из-под колес камней и грязи.

Дышло — это металлическое крепление, которое непосредственно соединяет полуприцеп с мотокультиватором.

Как показала практика, самыми эффективными тормозами к мотоблоку являются тормоза от мотоцикла.

Правила сборки

• Прицеп обязательно изготавливается по чертежам и схемам. Все размеры в плане должны быть четко прописан, чтобы не возникло путаницы;
• Нужно заранее определиться с видом собираемой тележки, подобрать все необходимые материалы и инструменты;
• Сборку производить исходя из мощности мотоблока. Если полуприцеп будет слишком большим и тяжелым, машина может не справиться;
• Создание телеги всегда начинается с рамы, ведь на нее ложится основная нагрузка.

Внешний стиль, обшивка

Для того, чтобы придать прицепу презентабельный вид, фермеры используют различные материалы.

Если рассматривать в качестве варианта дерево, то стоит помнить что оно является не очень практичным из-за слабой устойчивости к влаге. Если все же выбор пал на доски, то их необходимо пропитывать специальным раствором и внимательно следить за их целостностью.

Пластик является дешевым материалом. Также он не подвержен разрушению от влаги, однако имеет низкую прочность.

Прицепы к мотоблокам собственной работы очень востребованы благодаря небольшой стоимости их изготовления. Но эта задача не всем под силу. И, как говорилось выше, покупать готовый вариант или собирать свой — личный выбор хозяина. В любом случае, это необходимое средство для улучшения хозяйства.

Докопаться до философского зерна

Как будет копать ваш мини экскаватор, сделанный своими руками, — это уже вопрос риторический. Но, согласитесь, собранный вами самостоятельно, он точно будет иметь право претендовать даже если и не на звание надежного помощника в хозяйстве, то уж точно на предмет вашей, теперь уже непоколебимой, гордости. Так что, дерзайте! А порадоваться чужим успехам можно на многочисленных форумах, как русскоязычных, так и иностранных.

Обратная лопата – основное рабочее оборудование для разработки грунта ниже уровня стоянки экскаватора. Применяется при копании котлованов, траншей, при планировании откосов и отсыпке насыпей. Может применяться для погрузочных работ. При работе обратной лопатой грунт копают в направлении к экскаватору. Гидравлические экскаваторы с обратной лопатой могут разрабатывать грунт и выше уровня своей стоянки, правда с меньшей эффективностью чем прямая лопата.

Исходные данные : Масса экскаватора, т 14,2 Ковш: тип 03 — вместимость, м3 0,8 Ходовое устройство: — тип гусеничное — давление на грунт, кПа 70 Параметры копания, м (не менее) — глубина копания 3,3 — радиус копания на уровне стоянки 7,0 — высота выгрузки 2,5 Расчетный грунт: — вид супесь — плотность, т/м 3 1,25 — удельное сопротивление копанию, кПа 115

3. Расчет параметров ковша 4. Определение линейных размеров стрелы и рукояти 5. Выбор типоразмеров гидроцилиндров 5.1 Выбор типоразмера гидроцилиндра ковша 5.2 Выбор типоразмера гидроцилиндра рукояти 5.3 Выбор типоразмера гидроцилиндра стрелы 6.Параметры насосно-силовой установки. Выбор типоразмеров насосов и первичного двигателя 7. Параметры привода поворотной платформы и выбор типоразмера гидромотора 7.1 Параметры внешнего нагружения 7.2 Сопротивление сдвигу при вращении поворотной части 7.3 Выбор типоразмера гидромотора 8.Параметры привода ходовых устройств. Выбор типоразмеров гидромоторов 9. Производительность экскаватора Список литературы

Штукатурка является быстрым и недорогим способом финишной отделки стен и потолков. Достоинств у этого метода не счесть, однако, наносить раствор вручную достаточно трудно, особенно если речь идёт об отделочных работах на большой площади. Сократить время, сэкономить материал, и при этом намного повысить производительность позволяет несложное приспособление, названное хоппер ковшом (пневмоковшом или штукатурной лопатой). Являясь, по сути, фактурным пистолетом, устройство наносит штукатурку на стены методом распыления, что даёт массу преимуществ перед традиционным мастерком и шпателем. Торговая сеть предлагает заводские модели штукатурных лопат различного объёма и назначения. Мы же, учитывая простую конструкцию приспособления, предлагаем изготовить его самостоятельно, тем более что материалы для пневмоковша чаще всего находятся прямо под рукой.

Выбор лучшего варианта

Чтобы собрать мини-экскаватор своими руками, необходимо предварительно определиться с его типом. Модель может быть на автономном ходу или присоединяться к основной технике, как прицеп. Сразу же стоит отметить, что самоходный вариант представляет собой собственноручное изготовление полноценного транспортного средства, что не каждому под силу. К тому же для осуществления таких работ потребуется множество деталей, запчастей и инструментов. Исходя из этого, оптимальным вариантом для самостоятельной сборки является мини-экскаватор, своими руками собранный, на базе прицепа.

Для полноценной эксплуатации потребуется подготовить:

• основу;
• двигатель;
• гидропривод;
• ковш;
• экскаваторное оборудование.

Подвижные развивашки для детей 3-4, 5-6 лет

11. Подвижная развивашка «Разложи игрушки в круги»

Дети должны на время, кто быстрее разложить предметы по кружочкам на полу. Это могут быть круги, нарисованный или наклеенные из ленты овалы. Эти игры подойдут для проведения конкурсов на детском дне рождении.

12. Подвижная игра-развивашка «Следы»

Детям очень нравится подвижные игры, поэтому вы можете сделать- вырезать разноцветные следы и наложить их на полу или на земле на улице. Ребенок должен повторить то, что указано на следах. Веселая игра на развитие подвижности и мышления.

13. Подвижная разввашка «Закинь кольцо»

13. Подвижная игра-развивашка «Разложи предметы по цвету».

Подготовьте игру, как показано на рисунке. Теперь ребенок должен разложить предметы по разноцветным квадратам в соответствии с цветом. Интересная инра на изучение цветов.

14. Игра-развивашка с кубиком

Нарисуйте классики на полу или на земле. У каждого ребенка должна быть своя дорожка. Теперь бросайте кубик и по выпавшему на кубе фигуре, ребенок должен передвигаться по совей полосе.

Приступаем к работе

Рама. Этот элемент рекомендуется делать из металлического швеллера № 8 или 10. Швеллер разрезается на куски нужной длины и соединяется между собой при помощи сварки. К раме крепится колёсная ось от старого автомобильного прицепа. Сверху к швеллеру привариваются металлические листы, это будет платформа для оборудования. Рекомендуется сразу определить место для крепления стрелы, и усилить его дополнительными листами железа и кронштейнами.

Стрела с ковшом. Если у вас нет опыта по сборке сложных механизмов, то лучше купить уже готовую стрелу. При самостоятельном изготовлении стрелы, рекомендуется использовать трубы круглого или квадратного сечения, с толщиной стенок 6-8 миллиметров. Стрела состоит из трёх частей, которые соединяются между собой шарнирами или втулками.

Ковш можно сварить самостоятельно, из металлических листов. Чтобы конструкция получилась достаточно прочной, рекомендуется усилить верхнюю часть дополнительной полоской металла, пустить продольные рёбра жёсткости и сделать «клыки». Для изготовления зубьев ковша, можно использовать металлические «пальцы», позаимствованные с гусениц старого трактора.

Гидравлика. Это самый сложный элемент мини-экскаватора. Гидросистема отвечает за работу стрелы. Чтобы стрела опускалась, поворачивалась и двигалась, вам понадобятся 3 гидравлических цилиндра. Ещё один будет отвечать за управление ковшом. Снять их можно с любого старого грузового автомобиля, где цилиндры отвечают за подъём кабины.

Чтобы гидравлическая система работала, необходимо установить насос. Оптимально подойдёт насос шестеренчатого типа НШ-10. В комплекте с насосом можно использовать четырёхсекционный гидрораспределитель Р-16А или РГС-253. Всё гидравлическое оборудование соединяется между собой шлангами. Насос соединяется с двигателем, на платформе устанавливается ёмкость для масла.

Специфика конструкции

Как понятно из самого названия, подобные мини-экскаваторы не приспособлены для самостоятельного передвижения по территории. Для перемещения от одного строительного объекта в другой, чаще всего, используются автомобили или трактора (см. трактор New Holland), выполняющие роль своеобразного буксира.

Мини-экскаватор с опорами

В конструкцию мини-экскаватора, помимо ковша, входит колесная база, позволяющая беспрепятственно перемещать объект по территории. В зависимости от комплектации, мини-экскаваторы прицепного типа могут иметь двух- или четырехколесную систему, а также опору, позволяющую сцеплять агрегат с поверхностью земли.

Естественно, чем больше рабочих опор установлено на технику, тем устойчивее она располагается на территории, имея более широкий радиус действия.

Вторая жизнь колесного диска

С того момента, как человек изобрел колесо, жизнь навсегда изменилась. Автомобильные диски редко рассматривают в качестве материала для декорирования. После окончания срока службы они пылятся в гаражах, на дачах или отправляются на помойку. Настоящий домашний умелец знает – в хозяйстве нет ненужных вещей, а старые диски от машины могут пригодиться.

Идеи для дачи

Дачные участки для многих служат местом отдыха и в теплое время становятся центром притяжения для друзей и членов семьи. Украсить территорию и создать функциональные предметы садового интерьера можно с помощью старых колесных дисков.

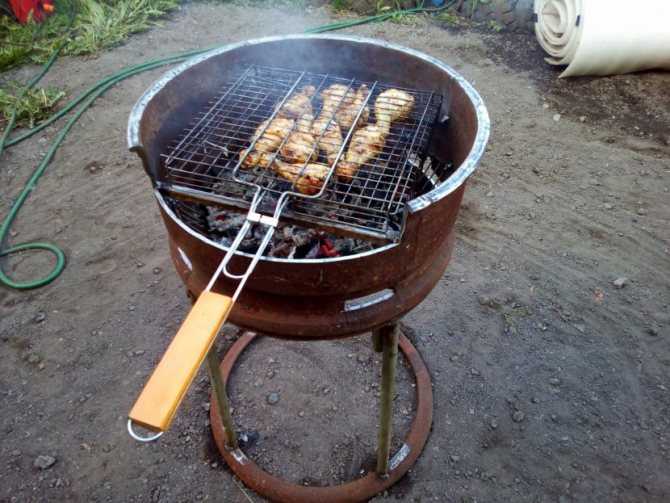

• Кострище. Диски от автомобиля делают из прочного металла, который хорошо переносит температурные колебания. Обложив старое колесо натуральным камнем или кирпичом, можно создать очаг для приготовления шашлыков, плова и любимых домашних блюд на костре. Облицовочный материал лучше укрепить строительным раствором, тогда кострище будет долговечным и надежным. Имея навыки работы со сварочным аппаратом, мужчины могут сделать дополнительный навес, защищающий от дождя, и стойку для гриля с крюками.
• Клумба. Цветущие растения дарят радость и красивы сами по себе, но можно сделать для них оригинальный цветник из старого диска от машины. Украсить клумбу поможет фантазия. Пригодится битое разноцветное стекло, кусочки декоративного камня, мраморная крошка и подобные материалы, которые можно зафиксировать монтажным клеем, а острые углы отполировать шлифовальной машинкой или наждачной бумагой.

При наличии большого количества дисков можно сделать оригинальное ограждение для пруда, укрепив конструкцию цементом и заполнив промежутки декоративным камнем.

Поделки в садик своими руками — советы по выбору материалов, фото идеи осенних, зимних, весенних изделий

Простые поделки своими руками — инструкции по созданию изделий из бумаги, картона, шишек, ткани, бутылок

Идеи для дома

Журнальный столик из автомобильного диска точно станет уникальным дизайнерским решением. Прочная металлическая основа хорошо сочетается со стеклянными, каменными, массивными деревянными столешницами.

Материал для изготовления стола нужно хорошо очистить и отполировать до блеска. Столешницу укрепить монтажным клеем. Столик может быть стационарным или передвижным, если снабдить ножки колесиками для мебели.

Идеи для гаража

Автомобилисты проводят в гараже много свободного времени, поэтому есть смысл потратить его часть на обустройство территории. Диски от автомобиля могут стать отличным органайзером для хранения инструментов, а знающим толк в электрике понравится идея создания оригинального светильника.

Поделка солнышко своими руками — фото идеи изделий из разных материалов

Поделки из пенопласта своими руками — особенности работы, мастер-классы, фото примеры
