Принцип холодного копчения в домашних условиях

Подготовка чертежа

Как и в любом процессе, связанном со сборкой составных конструкций, в первую очередь необходимо подготовить чертежи с размерами всех деталей и узлов. Его можно подготовить исходя из собственных взглядов и видений, а материалы подбирать в соответствии с размерами, указанными в схеме. Альтернативный вариант – корректировать чертеж в соответствии с размерами материалов, имеющихся в наличии.

В том и другом варианте важно, чтобы получившиеся пропорции позволили сконструировать работоспособное изделие. На фото ниже приведен пример чертежа, который можно использовать как пример для составления собственного проектного решения

Перед тем, как определиться с окончательным вариантом эскиза, надо сделать выбор из нескольких видов дымогенераторов, которые имеют некоторые отличия:

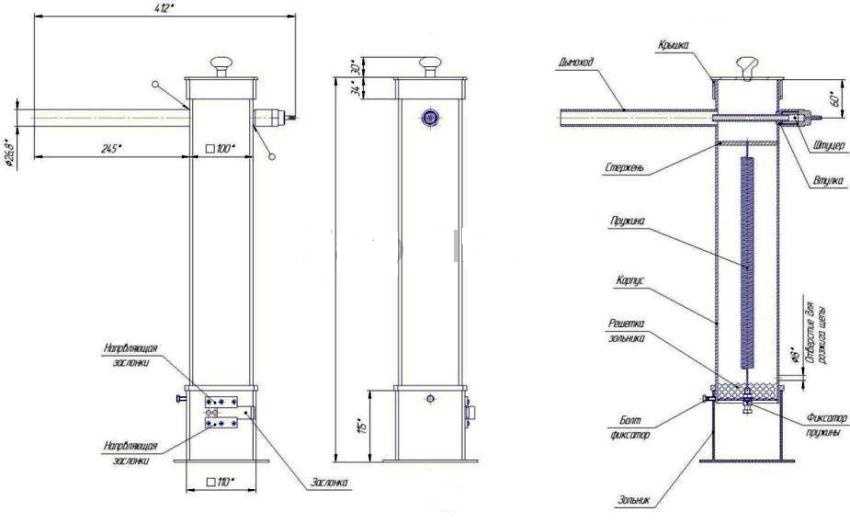

На фото ниже приведен пример чертежа, который можно использовать как пример для составления собственного проектного решения. Перед тем, как определиться с окончательным вариантом эскиза, надо сделать выбор из нескольких видов дымогенераторов, которые имеют некоторые отличия:

• С верхней или нижней эжекцией. Эта конструктивная особенность предполагает место расположения эжектора: трубок подачи воздуха и вывода дыма – в верхней части корпуса генератора или в нижней.
• С охладителем или без него. Это решение предполагает наличие дополнительного элемента в схеме подачи дыма в коптильную камеру, выполняющего роль охладителя и дополнительного фильтра для конденсата.

Схема работы

Чтобы более детально рассмотреть все тонкости и нюансы, возникающие и встречающиеся при изготовлении коптильни в домашних условиях, выберем вариант с нижней эжекцией, охладителем и сборником конденсата.

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

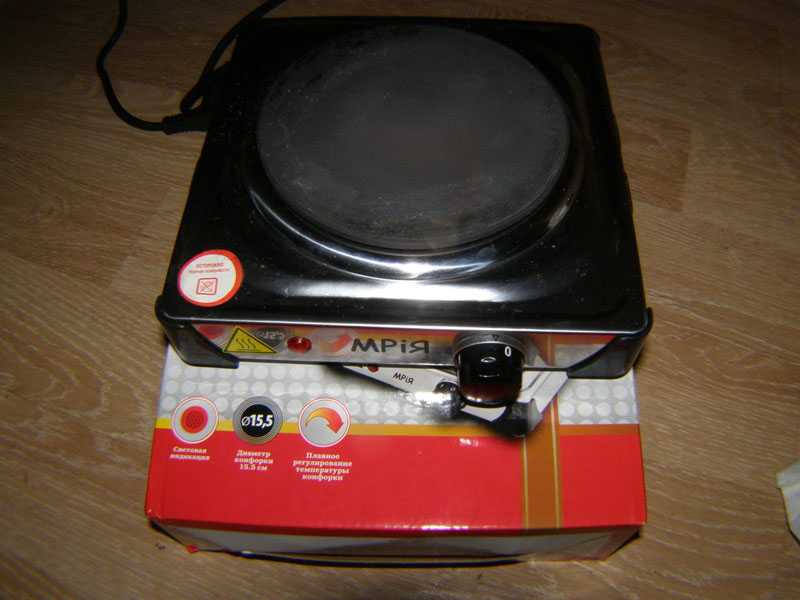

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний− для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

Материал для копчения

По поводу выбора материала складываются целые легенды, поэтому мы тоже решили обратить на это внимание. В различных источниках указано, что наиболее подходящей древесиной служат фруктовые деревья, при этом не уточняется, в каком виде они должны быть представлены, как на практике заготовить материал. Краткий курс по процессу тления не помешает

Известно, что горение – это реакция соединения с кислородом, причем к продуктам этой реакции не всегда относится лишь углекислый газ. На выходе получаются различные смолы, фенолы, альдегиды, которые представлены в легких и тяжелых летучих соединениях

Краткий курс по процессу тления не помешает. Известно, что горение – это реакция соединения с кислородом, причем к продуктам этой реакции не всегда относится лишь углекислый газ. На выходе получаются различные смолы, фенолы, альдегиды, которые представлены в легких и тяжелых летучих соединениях.

Из всех видов измельченного материала наиболее благоприятными для пиролиза являются стружки. Но применять их довольно тяжело, так как высока вероятность возгорания, что категорически неприемлемо при копчении.

Если рассматривать опилки, то они на так уж хороши для копчения, как об этом утверждают многие. Они содержат достаточно мало кислорода, поэтому пиролиз практически невозможен. Лучшим вариантом станет щепа, нарубленная так, чтобы габариты одного кусочка не превышали 2-3 см. При подборе материала руководствуются возможностью его заготовки. Щепу легко сделать самостоятельно, а также она доступна в продаже. Для самостоятельного приготовления древесину распиливают поперек волокон, а затем раскалывают отпиленный пласт на мелкие части.

Для выбора породы древесины необходимо обладать солидным опытом или воспользоваться специальными таблицами. Сразу оговоримся, что нельзя брать хвойные породы или березу с элементами коры. В них содержится много смол, поэтому продукт приобретет горький вкус. Остальные твердые породы лиственных могут применяться как в сочетании, так и самостоятельно.

В упомянутых таблицах указано, чем коптить данный вид продукта и нужно ли добавлять другие породы для ароматизации. За неимением под рукой подобных справочных материалов, выберите щепу ольхи или щепу бука. Эти виды считаются универсальными и отлично подходят к мясу, рыбе и птице.

Коптильни для холодного и горячего копчения

Для проведения копчения потребуется одно устройство – коптильня. Без нее процесс представить невозможно. Современные технологии так далеко зашли вперед, что позволили купить компактный прибор фабричного производства. С его помощью можно закоптить небольшие порции продукта даже в квартире. Для такой коптильни главное – отвести дым в вентиляционную шахту.

Еще одним примером высокотехнологичных достижений являются некоторые модели аэрогрилей, имеющих функцию коптильни. Удивительно, но массы восприняли это чудо техники без воодушевления. Сравнить бытовые приборы для копчения можно, разве что с функцией шашлычницы в газовой плите. Никакая возможность домашней плиты не заменит поездку на шашлыки. Никакое устройство не моет занять место поездки загород.

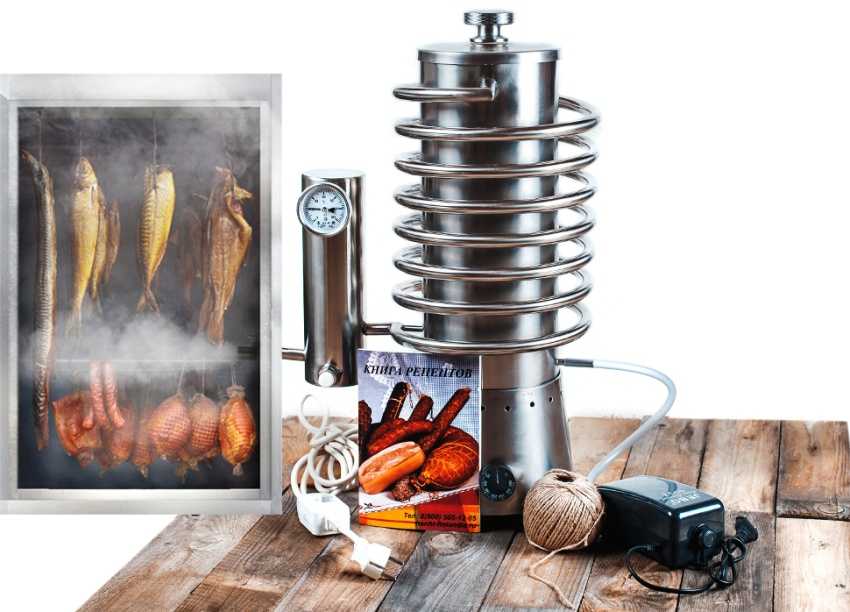

В продаже коптильню для холодного копчения встретить практически невозможно. Это устройство довольно громоздкое, так как в нем топка и коптильный ящик друг от друга находятся на расстоянии, как минимум, 1,5 м. Такое расстояние необходимо выдерживать, чтобы дым имел возможность охладиться до нужной температуры. Но народное творчество настолько разнообразно, что позволяет собрать коптильню своими руками из всего, что под руку подвернется на даче. Конечно, эта фраза утрирована, однако в ней есть доля истины. Различные варианты исполнения конструкции основаны на строении ящика из дерева (деревянные каркасы), старой бочки, ведра, кирпичей, пустого газового баллона.

Идея конструкции состоит в изготовлении двух камер, связанных между собой дымоходом. Камера, играющая роль топки должна находиться несколько ниже по горизонту, чем коптильный ящик, ведь за счет естественной конвекции дым должен подниматься вверх. Все конструктивные особенности направлены на то, чтобы обеспечить:

• бесперебойное горение (тление) топлива;
• возможность дозировки топлива;
• атмосферную тягу;
• свободное прохождение дыма по каналу;
• размещение продуктов в коптильном ящике;
• доступ к продуктам во время копчения.

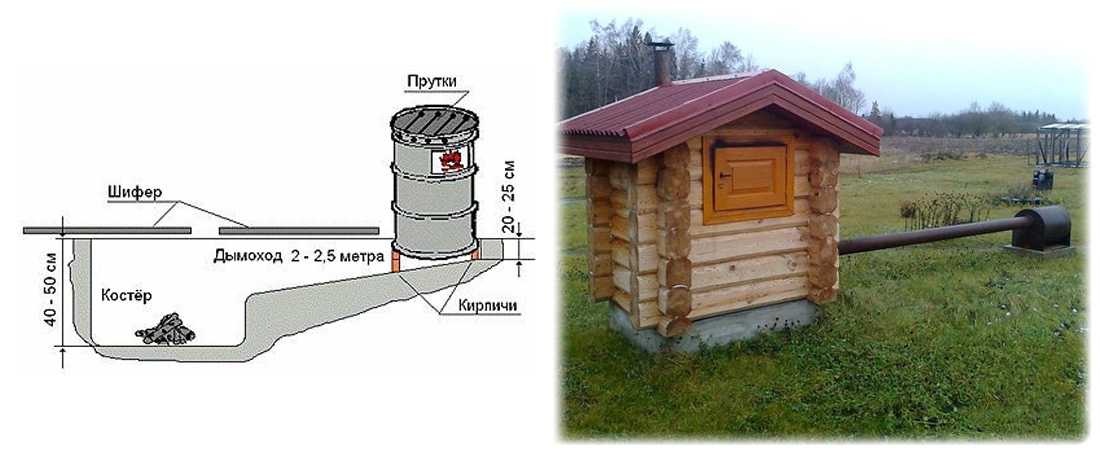

Самый простой, доступный и недорогой способ сконструировать самодельную коптильню под холодное копчение – воспользоваться особенностями местного ландшафта. Возможно, неподалеку окажется земляной вал, откос, балка или овраг.

В низине оборудуется топка в виде небольшой ямки. Для дымохода выкапывается котлован, глубиной 20 см и шириной 15 см, который должен идти на подъем. Сверху котлован прикрывается ветками и мешковиной. Вместо коптильного ящика устанавливается бочка дном вверх, а открытой частью книзу.

Сложность заключается в том, что без предварительной настройки устройство в эксплуатацию вводить нельзя. Температурный режим холодного копчения ограничен 25°C и 30°C градусами. Необходимо разжечь костер, запустить процесс тления и через определенное время измерить температуру в ящике. Если она слишком высокая, то продукт «сварится», теряя все свои полезные свойства. Необходимо котлован продлить и запустить процесс еще раз. При низкой температуре произойдет порча продукта. Котлован придется укоротить.

Не каждый может похвастать природными просторами на даче, поэтому в ограниченных условиях придется коптильне делать из двух баллонов, соединенных трубой. Один баллон будет топкой, а второй – коптильным ящиком. Точную схему мы не приводим, так как, зная принцип конструкции, реализовать его можно по-разному.

Коптильню для горячего копчения сделать еще проще, так как в ней не нужно разделять топку и коптильный ящик, но опилки должны тлеть не от собственного горения, а от высокой температуры, даваемой костром. Для этого следует разработать такую конструкцию, которая удобно бы взгромождалась на костер. Например, это может быть ящик, установленный на мангал.

Самая сложная деталь в таком ящике – гидрозатвор. Его идея заключается в том, что пространство между стенками и крышкой заполняется водой, которая не пропускает дым. Вдоль стенки в верхней части делается канавка, наполняющаяся водой. Крышка торцом погружается в эту канавку и получается герметичный замок.

На дне коптильного ящика должен быть установлен поддон. Он нужен для сбора жира или жидкости, выделяющейся из продуктов при копчении. Если эта жидкость начнет капать на щепу, то дым будет наполнен запахом гари, что негативно скажется на вкусовых качествах продукта. Над поддоном должны располагаться сами копчености. Если хотите сделать универсальное устройство, то предусмотрите возможность размещать решета под продукты на разной высоте, тем самым влияя на температуру обработки.

Нередко продукты приходится подвешивать. Помните, что при горячем копчении органическая структура способна изменяться. Мясо или рыба с крюков обязательно упадут вниз, поэтому их приходится обязывать бечевой.

Как правильно пользоваться дымогенератором и избежать распространённых ошибок

Дымогенератор – пожароопасный прибор, поэтому пользоваться им нужно с осторожностью, с учётом всех требований безопасности. Устройства заводского изготовления обычно оснащены системой автоматического отключения

За самодельным генератором нужно постоянно присматривать. Устанавливать прибор следует на твёрдую ровную поверхность, накрытую жаропрочным материалом.

Важно проследить, чтобы вблизи генератора не было легковоспламеняющихся предметов и электропроводки, которая может оплавиться от жара

Какие ошибки обычно совершают начинающие мастера копчения?

Ошибки	Описание
Недостаточное количество соли	Если мясо, сало или рыба недостаточно просолены, они просто испортятся в процессе копчения. Если не знаете, сколько нужно соли, возьмите за основу норматив ГОСТ – 2,3% на каждый килограмм продукта. Если кажется, что солоновато,то уменьшите количество соли до 2%, но не меньше.
Много влаги	Нельзя коптить свежий продукт, он должен немного подсохнуть. Избыток влаги приведёт к тому, что мясо прокоптится только снаружи, а внутри останется сырым, так как влага не даст дыму проникнуть внутрь.
Использование обычной поваренной соли	Для сохранности копчёного продукта засаливать его следует в нитритной соли или смеси нитритно и поваренной соли. Только такой материал гарантирует качество продукта и отсутствие в нём ботулизма.
Пересушивание перед копчением	Для изготовления копчёностей мясо или рыбу следует подвялить в течение 6–10 часов перед копчением. Иначе вы получите жёсткий и сухой продукт.
Влажная щепа	Если вы будете использовать слишком влажную щепу или превысите объём поступающего в коптильню дыма, продукт получится почерневшим и горьким на вкус. Для копчения не используют опилки деревьев хвойных пород. Походит только щепа фруктовых деревьев, ольхи и бука.
Употребление сразу после копчения	После того как вы вынули продукт из камеры, он должен немного «проветрится». Для этой цели мясо или рыбу вывешивают на свежем воздухе на 10−12 часов. За это время уйдёт резкий запах, и немного изменится цвет.

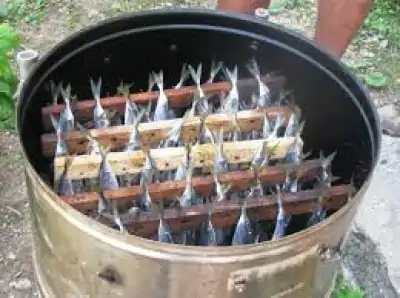

Устройство из бочки для копчения мяса, рыбы, сала

Есть несколько вариантов изготовления коптилен из металлических бочек. Но можно пойти другим путем: из одной бочки сделать две переносные коптильни. Одну для рыбы, вторую — для мяса.

Этот способ подойдет тем, кто не стремится заложить за один заход как можно больше продуктов, а желает получить превосходное их качество.

Независимо от того, будет ли использована целая бочка, устройство коптильни остается неизменным.

Внимание! Коптильня — пожароопасная конструкция, требующая пристального внимания, поэтому выбирать место для ее установки нужно со всей тщательностью. Основное требование к месту для очага — защищенность от порывов ветра

​

Материалы для изготовления:

• прутки (подойдет арматура);
• решетки для опилок и продуктов (можно сделать из электродов №4 или толстой проволоки);
• отрезки металлической трубы диаметром 15—25 мм и длиной 3—5 см (3 шт);
• поддон для жира (можно использовать фольгу, согнутую в виде тарелки с бортиками);
• дверная металлическая петля;
• металлическая защелка для двери (шпингалет любого типа);
• металлическая сетка типа «рабица»;
• кирпичи (8 шт);
• крепежные элементы: саморезы по металлу и болты.

Этапы изготовления

Шаг 1. Подготовка бочки.

Емкость промывают, чтобы избавиться от запаха. В этом хорошо помогают средства для мытья автомобилей. Если есть мини-мойка, используют и ее.

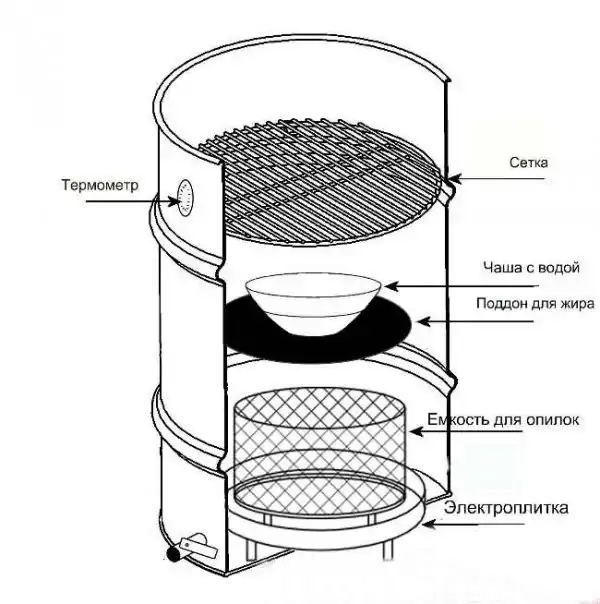

Фото 2. Схема устройства коптильни горячего копчения с электрическим нагревательным устройством из бочки. Внутри можно установить несколько ярусов для приготовления пищи.

Шаг 2. Изготовление крышки.

От верха бочки отступают вниз 5—6 см и проводят линию по окружности емкости. С помощью болгарки и диска по металлу отрезают отмеченную часть. В ней обычно имеются два отверстия: большое и маленькое. Первое оставляют закрытым, а второе открывают. Боковые стенки надрезают болгаркой через каждые 1—1,5 см. Слегка отгибают эту «елочку» по направлению вовне. Таким образом получают плотное облегание и примыкание крышки к коптильной камере.

Шаг 3. Изготовление дверцы.

На высоте 5—7 см от дна бочки вычерчивают прямоугольник такого размера, чтобы его было достаточно для выемки золы и закладывания стружки и выпиливают с помощью болгарки. Справа высверливают два отверстия и крепят одну часть дверной петли. Примеряют дверцу к бочке, находят точки крепления петли и крепят. Прикручивают в нужном месте шпингалет.

Шаг 4. Изготовление подставки под поддон.

Внутри бочки, в трех равноудаленных друг от друга местах, приваривают ко дну (или крепят на саморезы по металлу) отрезки трубы.

Шаг 5. Изготовление решеток для продуктов.

На металлическую сетку кладут крышку «елочкой» вверх и очерчивают по окружности маркером, а затем вырезают ножницами по металлу или распиливают болгаркой.

Шаг 6. Устройство упоров для металлических решеток.

Внутреннее оборудование коптильни, как правило, состоит из нескольких ярусов. Значительная высота бочки позволяет сделать 3—4 яруса. Для этого понадобится соответствующее количество решеток.

Для каждого яруса сооружают по 3—4 опоры из болтов сечением от 10 мм. Сначала высверливают в нужных местах отверстия сверлом требуемого диаметра, затем вставляют болты и изнутри бочки фиксируют их гайками.

Шаг 7. Устройство топки (очага).

Из 8 кирпичей выкладывают 4 стыкующихся между собой стенки, каждая из которых должна быть высотой в 2 кирпича.

Шаг 8. Изготовление опоры для бочки.

Чтобы коптильня была приподнята над очагом, нужны опоры. Здесь у мастера простор для фантазии. Можно приварить ко дну 3—4 ножки, можно выстроить в непосредственной близости от очага две кирпичные стенки.

Шаг 9. Устройство дымоотвода.

Поскольку в крышке бочки имеется отверстие, оно и послужит дымоотводом. Для регулирования тяги его просто прикрывают металлической пластиной или камнем. Но можно и облагородить коптильню: приварить к этому отверстию полую трубку.

Зачем нужен дымогенератор

Есть два основных вида приготовления копчёных продуктов:

1. Горячее, при температуре дыма 50-130°С. Этот процесс длится от 20 минут до 1 часа.
2. Холодное, при температуре до 50°С. Длительность приготовления может достигать нескольких суток. За это время домашние питомцы могут попытаться стащить еду, если коптильня не закрывается плотно. Чтобы этого избежать, используют заборы и ограждения.

Когда-то для копчения продукты подвешивали над очагом, который топился дровами. Главная проблема классического способа копчения — необходимость постоянного контроля и большой расход дров.

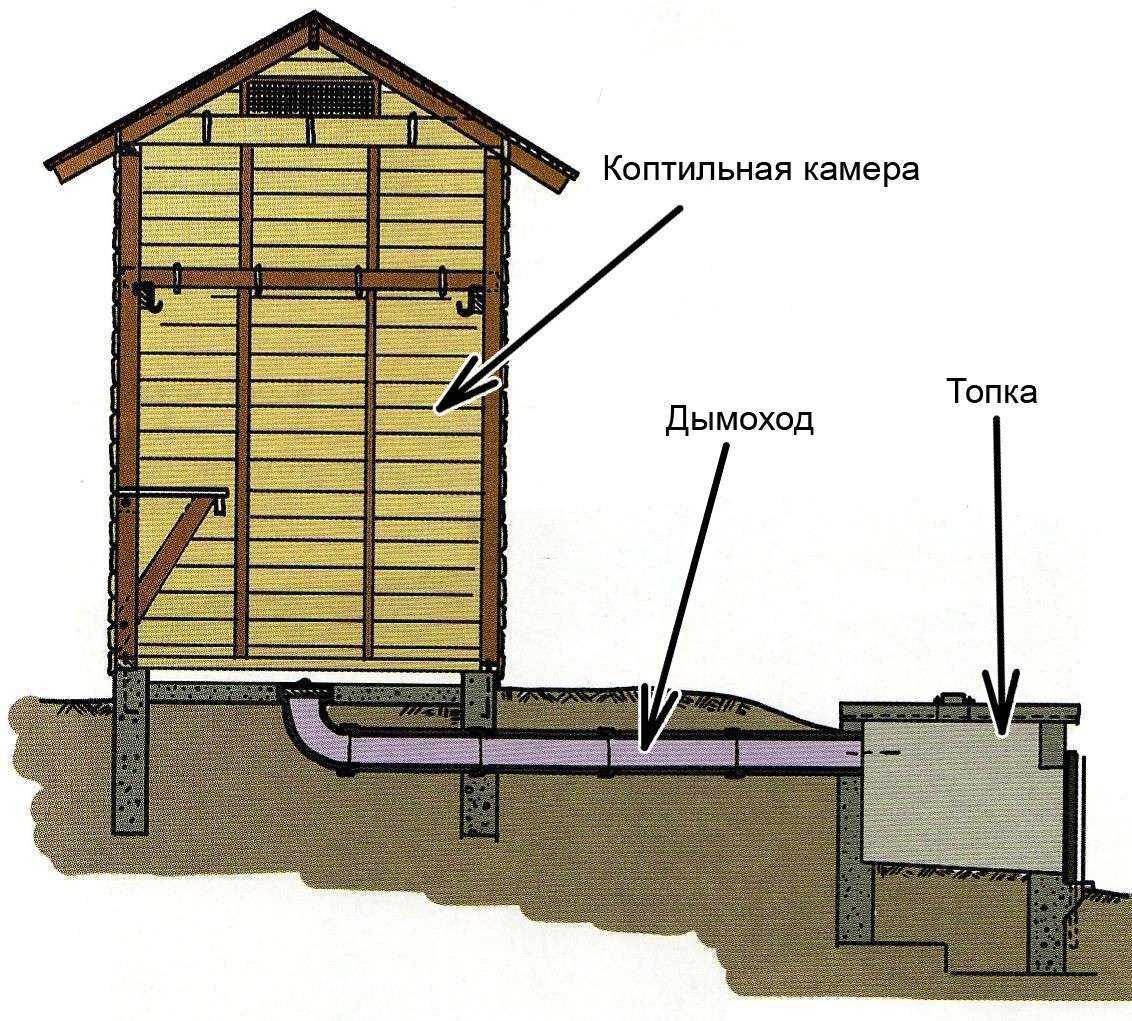

На рисунке изображёна схема установки для холодного копчения с очагом и дымоходом в земле

Сейчас вместо очага используется дымогенератор — устройство, вырабатывающее дым и подающее его в коптильную камеру. От его температуры и состава зависит вкус копчёностей.

Главный плюс генератора дыма для коптильни в том, что он способен работать при минимальном контроле и для образования дыма использовать щепу и опилки.

Как пользоваться дымогенератором

Любая коптильня состоит из двух функциональных частей — генератора дыма и камеры для продуктов. В самых простых устройствах для горячего копчения, изготовленных из бочки или большой кастрюли, эти составные находятся в общем корпусе.

В генератор дыма помещаются деревянные опилки или щепки, желательно плодовых пород дерева. Опилки поджигаются или включается внешний нагрев. Выделяющийся при этом дым путём естественной тяги или при помощи компрессора поступает в коптильную камеру.

Путём изменения нагрева, количества поступающего воздуха или другим способом, зависящим от конструкции правильного дымогенератора, добиваются необходимого количества и температуры дыма.

В частном доме или даче есть все необходимые условия для установки устройства — крыльцо и навес, чтобы дождь не мешал процессу, или, на худой конец, крыша и хорошая кровля, где также можно установить коптильный шкаф. Если копчение будет происходить в квартире (чаще всего — на кухне), нужно предусмотреть вывод дыма через трубку в вытяжку и закрыть двери и окна, чтобы дым не распространялся по комнатам.

Устройство и работа дымогенератора

На рисунке изображёна простейшая схема дымогенератора:

На рисунке изображёна простейшая схема дымогенератора

Работа дым-машины заключается в производстве дыма и подаче его к коптящимся продуктам. Для этого на решётку укладывается щепа и поджигается, а компрессор передаёт воздух в коптильню.

Количество дыма зависит от свойств древесины, на которой работает дымогенератор, тяги воздуха через поддувало и показателей давления и производительности компрессора.

Как работает классический дымогенератор

Принцип работы дымогенератора прост:

1. перед началом работы внутрь корпуса помещаются и поджигаются опилки;
2. для лучшего горения и подачи дыма в камеру горения при помощи компрессора подаётся воздух;
3. тлеющие опилки выделяют дым, который проходит по дымоотводящей трубке в коптильню;
4. проходя по трубке, дым остывает до необходимой температуры, для контроля за которой в конце трубы или в коптильной камере устанавливается термометр.

Что такое дымогенератор для копчения: функции и особенности

Холодное копчение занимает довольно продолжительный промежуток времени. Продукты, полученные таким способом, имеют более тонкий, изысканный аромат и вкус. Во время процедуры приготовления происходит уничтожение болезнетворных бактерий. Срок годности продуктов, приготовленных в агрегатах холодного типа, может достигать года, что является серьезным преимуществом конструкции.

Лучшим материалом для производства дымогенератора холодного копчения считается сталь

Особенности данного процесса требуют использования специального оборудования. Важнейшую роль в этом случае играет генератор дыма для копчения. К этому прибору выдвигаются определенные требования. Он должен способствовать образованию достаточного количества дыма, а также регулировать его интенсивность. Устройство, обладающее автономностью, значительно упрощает процесс приготовления копченостей.

Для того чтобы собрать данное устройство, нужно составить предварительный чертеж. Схема включает в себя рисунок будущего прибора, необходимые размеры и обозначения.

Специфический дым образуется из-за медленного горения древесного сырья, а также других отходов: из ольхи, груши, бука и яблони

Как устроить дымогенератор для коптильни холодного копчения своими руками

Варианты по изготовлению различны, но заслуживают внимания следующие советы:

В качестве топки применяется относительно герметичная ёмкость, где при небольшом токе воздуха происходит процесс тления (обычно это измельчённые отходы древесины в виде щепок или опилок). Предусматривают вторую дверцу или заслонку, устроенную специально для регуляции воздушного потока. Нужно постараться создать такой ток воздуха, от которого не горит большой огонь, но при этом его должно быть достаточно для медленного тления топлива и создания дымоходной тяги.

В другом варианте дымогенератора устраивается двухкамерная топка, где под жерлом печи разжигается огонь в открытых условиях. На металлическом листе помещается топливный материал, тот же, что и в обычных случаях. Для образования тяги и служит верхняя коптильня, предназначенная только для дыма. Она наполняется дымом, внутри слоями-ярусами располагаются продукты, которые обдаются копчёным ароматом. Способ образования дыма не влияет на длительность процесса: чтобы получить качественный продукт, следует постоянно контролировать весь процесс копчения.

Копчение относится к энергоёмким процессам, расход топлива достаточный. Можно сделать дымогенератор на электрическом или газовом топливе, но тогда расходы на оплату услуг поставляющих компаний увеличатся.

Коптильня ставится на кирпичное основание, которое заглубляется в землю: если не использовать для установки кирпичи, то от влажности почвы могут возникнуть проблемы. Чертежи по устройству основания можно выполнить своими руками после расчёта ширины и длины камеры. Габариты основания должны быть на 20 см шире камеры с каждой стороны.

Место должно быть ровным и удобным для работы, его размещают на открытом пространстве без высоких кустов и деревьев. После выбора металлической ёмкости для камеры сгорания, её накрывают куском металла для препятствия выхода дыма. Дымоходный канал устраивается на уровне выше коптильной камеры. Для одинакового распределения и выброса вредных компонентов после сгорания топлива вход делают не менее 20 см.

Самодельную коптильню варят из решётки, на которой вешают крюки для продуктов. Под решёткой прокладывают поддон небольшой высоты, при этом делают щели для вредных дымовых газов между стенками. Сверху всю конструкцию накрывают влажным материалом, например, брезентом, чтобы уберечь продукты от загрязнения. Температуру в камере, сделанной своими руками, измеряют обычным термометром, который крепят на стенках. Для устройства дымогенератора не требуется дорогостоящих строительных материалов, используются предметы, которые в большинстве случаев всегда есть под руками.

Продукты, полученные способом холодного копчения, подлежат длительному хранению. Из-за отсутствия термической обработки в них сохраняются многие питательные вещества. Если у хозяина нет желания делать генератор своими руками, то его приобретают в магазине, благо в продаже есть множество моделей различных размеров.

Использование переносного дымогенератора для коптильни

Из-за больших габаритов самодельные устройства имеют ограниченную зону применения. В некоторых случаях требуется переносная установка, которая берётся с собой на дачу или в другое место. Для таких случаев разработан генератор дыма для коптильной камеры. Устройство позволяет подсоединиться к камере и за небольшой промежуток времени создать большое количество густого дыма. Так как агрегат относится к экономичным устройствам, то эффективная работа устройства организуется с применением небольшого количества топливных ресурсов.

Его принципиальное отличие от стационарных приборов заключается в том, что нужна принудительная подача воздушного потока для получения области высокого давления и охлаждения.

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

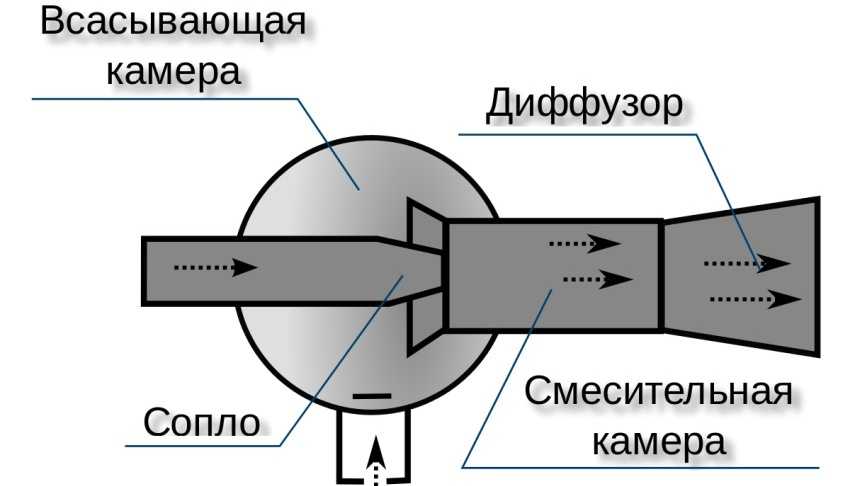

Схема эжектора для дымогенератора холодного копчения

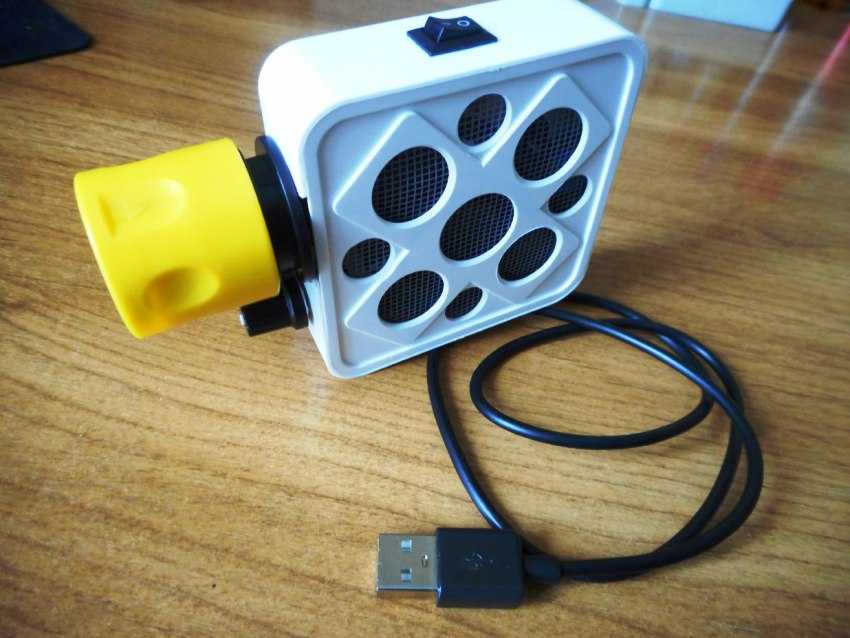

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

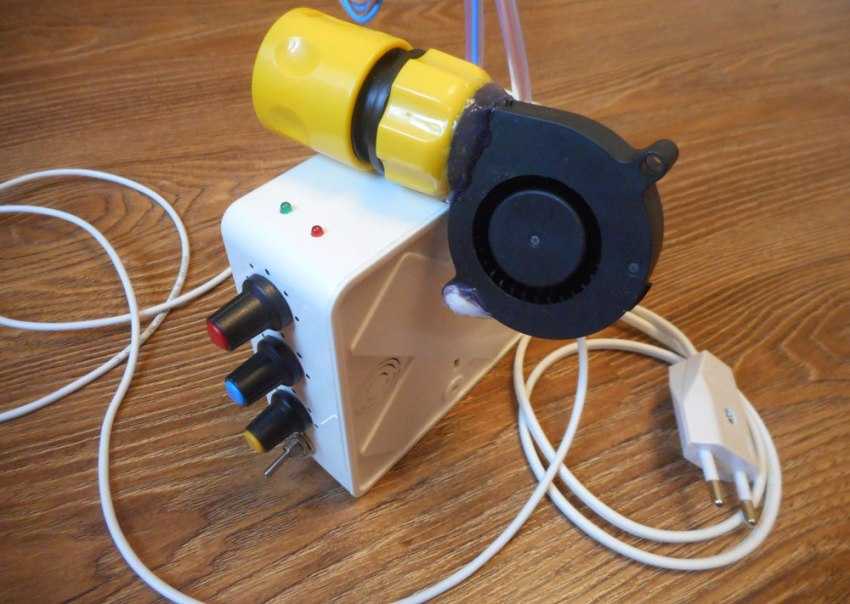

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Вред копченых продуктов для здоровья человека

Не станем отрицать негативного действия дыма на организм. В связи с этим становится понятно, что любая пища, которая подлежала копчению, если даже и не является опасной для здоровья, то и абсолютно полезной тоже не считается.

Химический анализ показывает, что некоторыми вредными элементами продукт наполняется только после копчения. Канцерогенами называют вещества, провоцирующие развитие онкогенных патологий. Обобщенное название больше прижилось для продуктов термического распада топлива, то есть, для горения, хотя подобные вещества выделяются и из других источников. Но официально подтверждено, что составляющие любого, даже древесного дыма содержат указанные элементы. Они изначально растворены в жидкой фракции дыма, поэтому способны оседать на продуктах и задерживаться на поверхности.

После употребления копчености указанные элементы попадают в ЖКТ. Подобное открытие ученых серьезно взбудоражило общественность. Не вникая в прочие определяющие факторы, потребители первоначально полностью отказались от потребления копченых продуктов.

Сейчас на данную теорию есть одно существенное противоречие, которое будет скрываться в контексте статьи несколько позже.

При длительном воздействии дыма, как, например, при холодном копчении, в продукте накапливаются радиоактивные изотопы. По счастью, они являются летучими, поэтому после тщательного обветривания готового продукта он становится практически безвредным. Так что общего преимущества между двумя способами закоптить мясо, рыбу или птицу не существует.
