Грабли для мотоблока: чертежи, как сделать своими руками

Эксплуатация и уход

Чтобы продлить срок эксплуатации садового инструмента, нужно проявить немного заботы о нем после использования. Грабли после работы в саду необходимо очистить от земляных комков, травы. Металлические части нужно очистить от ржавчины при помощи щетки или специального средства.

Не стоит разбрасывать грабли, чтобы не подвергаться риску пораниться. Нужно приучиться после работы сразу убирать садовые инструменты в отведенное для них место. Деревянные рукоятки следует периодически шлифовать, придавая им гладкость. Во избежание высыхания древесины рекомендуется протирать их льняным маслом. Периодически нужно снова покрывать их краской или лаком.

Обратите внимание! Сломанный черенок можно временно починить с использованием липкой ленты и клея. Домашние садово-огородные инструменты хранят в вертикальном положении или подвешивают на стену

Это помогает защитить их от сырости.

Конструкция и материалы

Все о граблях fiskars — выкладываем по пунктам

Устройство этого садового инструмента довольно простое и состоит из двух частей: черенка и прикрепленной к нему поперечной планке с зубьями, которая служит рабочей частью конструкции. Количество и размеры зубьев могут меняться у разных модификаций инструмента и зависят от его предназначения и материала, из которого он изготовлен.

Простые садовые грабли чаще всего производят из следующих материалов:

– железо, покрытое краской (недостатки: большая масса и быстрая изнашиваемость);

– сталь (достоинство – долгий срок службы; недостаток – очень тяжелое);

– алюминий (достоинства: хорошее качество и относительно небольшой вес);

– пластик (достоинство – легкость; недостаток – малая прочность);

– дерево (достоинства: легкость и прочность).

В настоящее время можно купить весь садовый инвентарь в магазинах, однако качественные грабли из металла стоят довольно дорого, а деревянные и вовсе практически отсутствуют в продаже. Именно поэтому многие дачники и садоводы предпочитают сделать нужный им инструмент своими руками.

Изготовление из дерева

Чтобы сделать черенок и основную рабочую часть своими руками из дерева, необходимо запастись несколькими видами древесины. Для изготовления черенка лучше взять легкие породы дерева, например, такие:

– сосна – легкая, влагоустойчивая, но не слишком прочная;

– береза – легкая, прочная, хорошо поддающаяся механической обработке;

– тополь – легкий и простой в обработке.

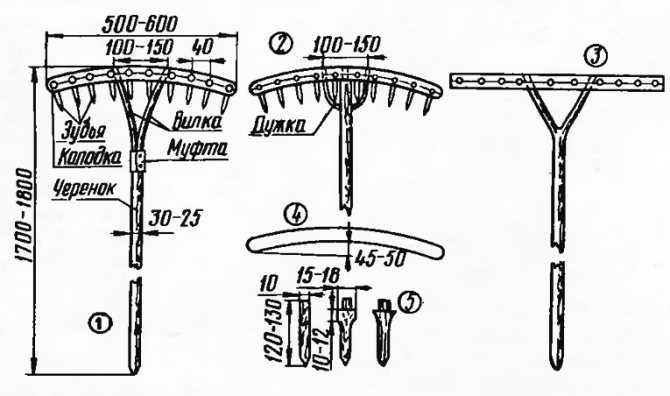

Чтобы сделать своими руками рабочую часть с зубьями, потребуется более твердые и прочные сорта дерева, такие, как дуб, рябина, вяз и др. они довольно тяжелые и трудно поддаются обработке, но служить будут дольше.

Для начала нужно изготовить из подходящего дерева брусок размерами 60х5х3 сантиметров и обстругать его с помощью рубанка. Затем дрелью просверлить в полученной деревянной колодке несколько отверстий диаметром от 1 до 1,5 см для зубьев на расстоянии примерно по 4 см один от другого.

Следующий этап – производство зубьев. Легче всего их будет выстругать их деревянных заготовок с помощью острого ножа. Длина зубьев от 10 до 12 см. Форма – любая, но концы зубьев нужно обязательно заострить

При этом важно помнить, что диаметры головок зубьев должны быть больше на 1-2 мм, чем диаметры просверленных отверстий в колодке

Черенок для инструмента обычно делают прямым. Поверхность дерева желательно ошкурить наждачной бумагой. На одном конце будущего черенка проделать пропил длиной около 25 см и закрепить его с помощью муфты и гвоздей. Затем развести в разные стороны пропиленные части на ширину 15 см и каждую немного заострить.

Изготовление из металлической трубы и арматуры

Для того, чтобы сделать более прочные металлические грабли из подручных материалов своими руками, потребуется сварочный аппарат.

Сначала нужно найти подходящую стальную трубу с тонкими стенками и отрезать от нее два кусочка разной длины: один побольше (от 30 до 35 см), другой поменьше (15 см). На длинный отрезок будут приварены зубья, а короткий соединит черенок и рабочую часть. Затем нужно сделать около 6-7 зубцов длиной до 15 см, отпилив их из арматурного прута.

После этого требуется расплющить длинный кусок трубы до плоского состояния (например, с помощью кувалды или молотка), затем приварить зубцы к полученной полосе на равном расстоянии друг от друга. Посередине полосы под углом 90 градусов к зубцам приварить держатель черенка (короткий кусок трубы), в котором должно быть просверлено отверстие для крепления черенка с помощью самореза.

Грабли, сделанные своими руками, зачастую становятся самым удобным и любимым инструментом для работы на участке. Это неудивительно, ведь самодельный инвентарь подгоняется под физические параметры своего владельца, а также под виды работ, для которых его изготовили.

Пошаговая инструкция

Вначале нам необходимо изготовить раму, длина которой будет напрямую зависеть от захвата роторных граблей. Максимальный охват граблей не должен превышать 3,5 метра. В этом случаи длина рамы будет равна 2,5 метрам. Но а ширину выбираем в зависимости от крепления для навесного оборудования трактора. Форму можно придать наподобие стрелы башенного крана, так как с нагрузкой именно она лучше всего справиться. В итоге мы должны получить форму, которая с одной стороны равна ширине крепления, а со второй, которая постепенно идет на сужение.

Далее приступаем к созданию ротора. Идеальным вариантом для этих целей может стать задний мост автомобиля. Еще одно преимущество данной детали заключается в том, что достать его не так уж и сложно, так как практически на всех старых автомобилях он в исправном состоянии.

Теперь же нам нужно подумать о понижении передачи, так как стандартные 540 об/мин ВОМ для трактора достаточно много. Лучше всего организовать две передачи, одна из которых способна обеспечить скорость до 80 об/мин, а вторая примерно 20. В этом случаи роторные грабли можно использовать, как для сгребания, так и для ворошения.

Как вариант, вал проходящий через корпус можно разделить на две части. Затем смещаем их на одинаковый угол в противоположные стороны (вверх низ).

Часть со стороны трактора крепим к раме при помощи подшипников и металлических пластин, а вторую часть пружинами натягиваем к днищу корпуса. По бокам (из труб) делаем ограничители хода по горизонтали.

После этого надеваем шестерни на вал и соединяем их цепью. Чтобы сменить передачу меняем шестерню и длину цепи на валу ротора, так как благодаря пружинам компенсируется разница в диаметре шестерней.

Весьма неплохим решением в качестве ротора может также стать и автомобильный диск, на который (чтобы расходились от центра) привариваем 10 трубок с внутренним диаметром в 50 мм. Их также усиливаем пластинами. Длина самих трубок должна составлять примерно 400 мм. Нарезаем трубки с наружным диаметром в 50 мм и вставляем их на 150 мм вглубь труб на роторе. При этом общий диаметр получившегося ротора должен составить не более 3,5 м.

Далее в трубках проделываем несколько сквозных дырок, чтобы можно было бы продевать болт для фиксации.

Теперь же делаем сами грабли. В трубках ротора просверливаем отверстия по диаметру прутьев с шагом в 50 мм. Далее продеваем прутья, после чего, чтобы концы не касались земли, еще и обрезаем. Затем привариваем их. Но при наличии специального инструмента для нарезания резьбы, можно также и сверху зафиксировать гайкой, предварительно приварив фиксирующее кольцо снизу.

Приспособление оптимизирует работу при ворошении покосов низкостебельных растений и сборке сена. При помощи мотоблока или тракторной машины оборудование позволяет:

• собирать высохшую траву в кучки;
• ворошить скошенное, гарантируя равномерную просушку сена;
• оборачивать и разбрасывать валки сена;
• сдваиевать соседние валки подсохшей травы;
• очистить территорию после уборки урожая.

Подобную работу можно выполнять вручную или с помощью лошади. Однако использование физически затратного ручного труда может оправдать себя только на небольших участках (дачный участок, сад). В остальных случаях целесообразно использовать навесные грабли ворошилки на трактор. Они помогут быстро и качественно справиться с поставленными задачами.

Описание инструмента

Валкообразование является одним из основных этапов уборки сена. Поэтому спрос на эффективно осуществляющие такую операцию грабли ворошилки постоянно растет. На сегодняшний день разработано несколько типов и модификаций подобного оборудования для трактора. Наиболее востребованы среды них роторные и колесные навесные модели.

Тракторные роторные ворошилки представляют собой колесно-пальцевую конструкцию, основой которой являются утолщенные трубы-роторы. На этих горизонтально вращающихся роторах закреплены при помощи пружин с несколькими зубцами сгребающие сено пальцы. Это обеспечивает равномерность нагрузки на устройство и хорошее воспроизведение рельефа обрабатываемой территории.

Вращающий момент передается роторам посредством карданного типа шарниры подобно автомобильным штрусам, что обеспечивает равенство угловых скоростей. Привод плавный и имеет защиту от самопроизвольного запуска при транспортировке. Данного типа тракторные ворошилки обладают возможностью регулировки высоты ворошения и угла атаки. Они не имеют собственного хода и навешиваются на колесный трактор, работая через систему гидравлики и вал отбора мощности.

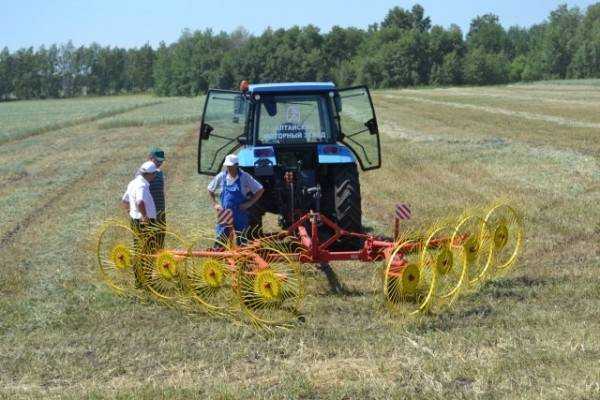

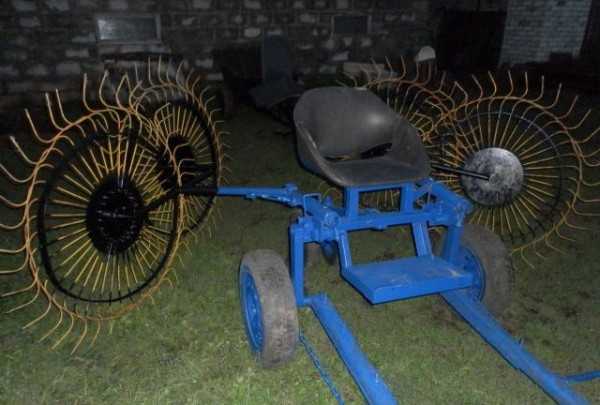

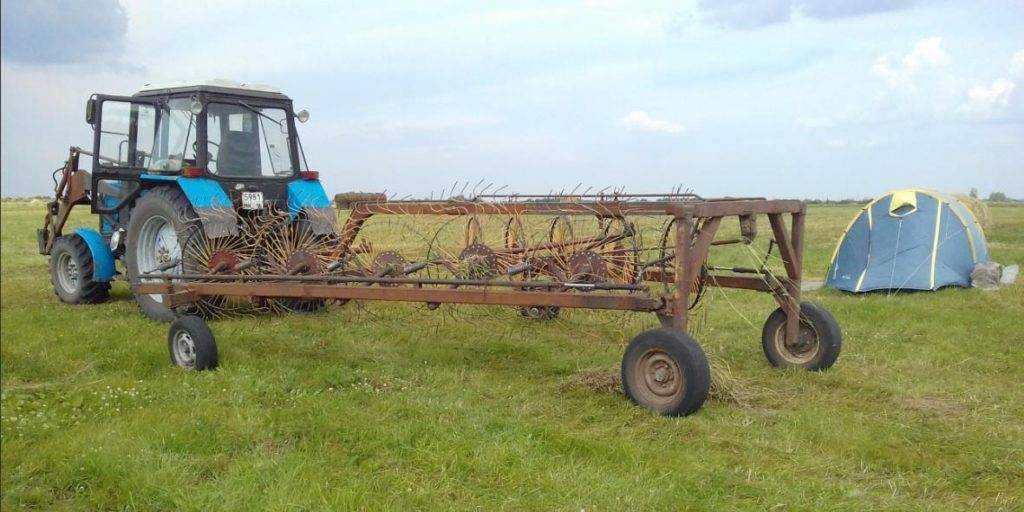

Колесные грабли представляют собой навесную на трактор конструкцию из закрепленных на консоли плавающего типа колес. На них установлены согнутые проволочные пальцы-пружины для ворошения сена. Поскольку внешне такое устройство напоминает нарисованное детской рукой солнышко, то именно такое народной название получили эти тракторные ворошилки.

Эффективность их работы увеличивается за счет того, что колеса располагаются под углом относительно направления движения трактора и несколько перекрывают зоны вращения друг друга. Плавающая подвеска обеспечивает прекрасную амортизацию, поэтому ворошилка хорошо справляется с неровностями рельефа, легко преодолевая оросительные каналы и насыпи. Колеса у нее взаимозаменяемые и каждое из них закрепляется на двух подшипниках, что увеличивает срок эксплуатации устройства и облегчает ремонт. Вращение колес независимо и осуществляется посредством кардана, цепной или ременной передачи. Поэтому такие грабли ворошилки можно применять в качестве навесного оборудования для трактора, минитрактора или мотоблока.

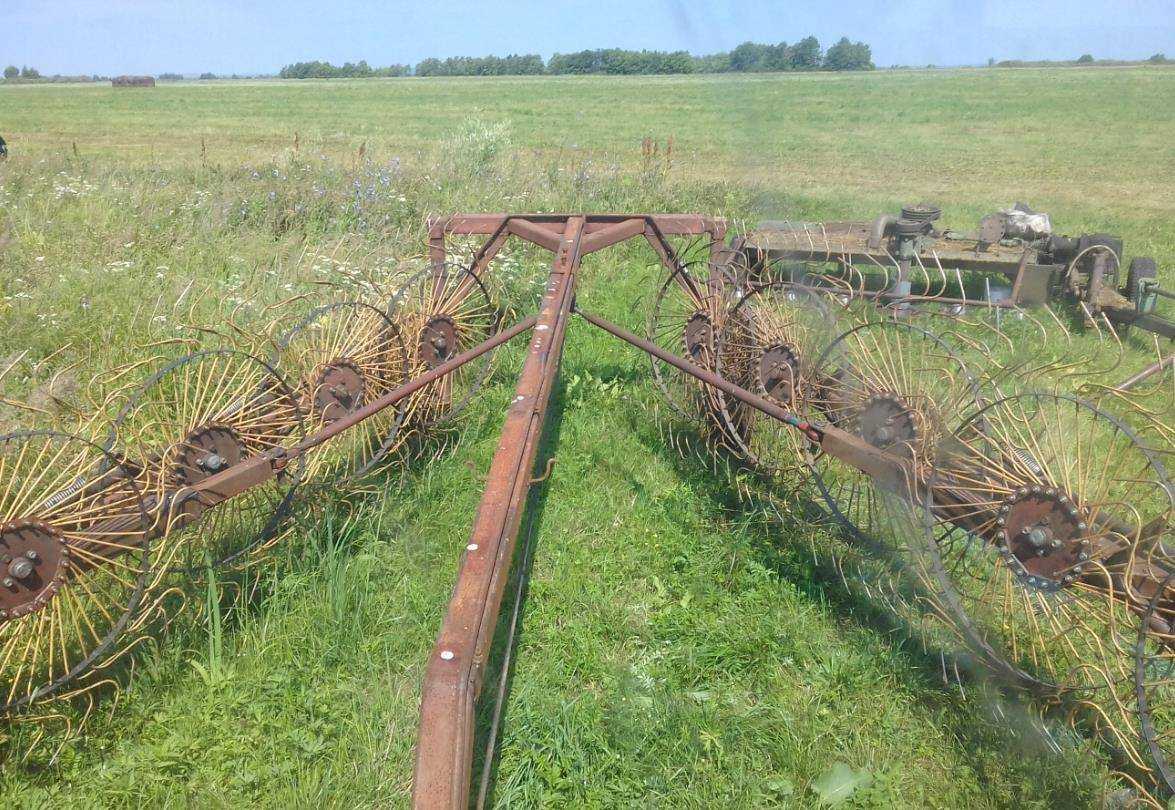

В зависимости от модели для трактора выпускаются устройства с четырьмя и пятью колесами. Разница между ними заключается только в ширине захвата, что определяет скорость работы и продуктивность ворошения и сгребания скошенной растительности в валки на поле одинакового размера. Также подобные грабли ворошилки нередко делают своими руками. Как правило, эти самодельные устройства предназначены для навеса на используемый в хозяйстве небольшой трактор или мотоблок.

Преимущества конструкции

Устройство такой скамейки достаточно простое. Две опоры по бокам являются сплошными устойчивыми ножками, которые не будут проваливаться даже во влажную или рыхлую землю. А перевернутая скамейка превращается в удобную мягкую подставку под колени или опору для рук для работы в огороде.

Изделие, предназначенное для выполнения многочисленных манипуляций с землей на даче или в саду, на удивление многофункционально. На нем можно:

• посидеть, отдохнуть в перерыве между вскапыванием грядок;
• производить работы, доступные из положения сидя, удобно устроившись на мягком сиденьи, снизив нагрузку на ноги и спину;
• перевернув, встать на нее коленями, если кропотливое занятие требует склониться над грядкой;
• надежно упереться руками о высокие боковые стойки, тогда будет неизмеримо проще подняться с колен, если затекли ноги.

Садовая скамейка-перевертыш, изготовленная своими руками, станет надежной помощницей при выполнении многих действий. С ее помощью любые работы в огороде значительно упрощаются, в том числе:

• очистка коры деревьев, замазывание трещин, побелка стволов и нижних скелетных ветвей;
• прополка грядок, пикирование ростков рассады, высадка растений в грунт, рыхление, обрезка усов клубники;
• облагораживание территории, покраска бордюров, невысокого штакетника, уход за цветами на клумбе;
• сбор ягод с кустов, санитарная обрезка низких кустиков, подвязка огурцов, прочих вьющихся растений, прищипывание.

Делаем веерные грабли своими руками

Среди большого количества садового инвентаря, который есть у каждого дачника особое место занимают грабли. С их помощью можно рыхлить почву, убирать сорняки и мусор с участка и газонов, собрать сень и опавшую листву. В продаже сейчас можно найти большое количество граблей, сделанных из разных материалов, от пластика до металла. Благодаря граблям участок будет всегда ухожен и чист. Сама конструкция инструментов практически не меняется на протяжении уже очень долгого времени. Когда-то грабли делали исключительно из дерева, но сейчас их практически не осталось в продаже, и поэтому основным материалом для их изготовления стали металл и пластик, только черенок остается деревянным, да и то не всегда.

Как сделать самому

Если вы решили сделать поперечные грабли самостоятельно, вам потребуется такой набор:

• ножовка;
• молоток;
• сварочный аппарат;
• перфоратор;
• два колеса;
• металлическая ось;
• профильная труба;
• пружины;
• металлические прутки;
• трубы для механизма граблей.

Опытные садоводы рекомендуют выбирать модель граблей не в цельном, а в складывающемся варианте. Поперечные самодельные грабли к мотоблоку, которые можно складывать на практике оказываются более комфортными и мобильными при транспортировке. От граблей, сделанных своими руками, можно добиться максимальной мобильности сгребания сена. Именно поэтому они должны быть полностью механизированы для работы. Технологический процесс изготовления данных приспособлений достаточно простой.

Как описывают чертежи, отрезки труб собираются в конструктивное решение. Их можно плотно сварить в одно целое, а можно вставить прочно одну трубу в другую. Тяговым механизмом будет обусловливаться свободное вращение мотоблока, поэтому колеса не нуждаются в подшипниках. Рассчитав эффективность уборки площадки сенокоса, можно выбрать любой диаметр захвата граблей своими руками.

Идей для изготовления самодельных элементов для рабочих агрегатов очень много. Как и необходимые чертежи, они доступны. Поэтому лучшим решением будет воспользоваться ими и сделать многофункциональные грабли для мотоблока самостоятельно, ведь они значительно увеличат продуктивность вашей работы.

ГРАБЛИ ДЛЯ ГАЗОНА

При очистке газонной площадки от скошенной травы более продуктивными и эргономичными в сравнении с веерным инструментом станут специальные грабли для газона. У них широкая рабочая часть (ее ширина составляет более 0,6 м) и близко расположенные зубья, которые плотно прилегают к траве и качественно вычесывают из нее мусор.

Рабочая часть такого интересного инвентаря дополнена прутьями-ограничителями, позволяющими захватывать весьма объемную порцию скошенной травы и без потерь перемещать ее в нужное место.

Как видите, такой привычный для нас садовый инструмент, как грабли, не настолько прост, как кажется на первый взгляд. Поэтому педантизм при выборе таких зубастых помощников вполне оправдан — правильно подобранный и качественный инвентарь избавит вас от разочарований и превратит дачную деятельность из утомительной обязанности в приятное времяпрепровождение на свежем воздухе.

Выбирая грабли для своего хозяйства, обходите безымянные модели стороной: если производитель пожелал остаться незамеченным, то качество его продукции вряд ли окажется на высоте. Более правильным решением станет приобретение инструмента известных компаний, успевших заслужить надежную репутацию.

Более высокая цена фирменных грабель в сравнении с приобретенными на соседнем рынке окупится длительным сроком службы первых – и удовольствием от работы, которое вы непременно испытаете, держа в руках удобный, легкий и эффективный инструмент.

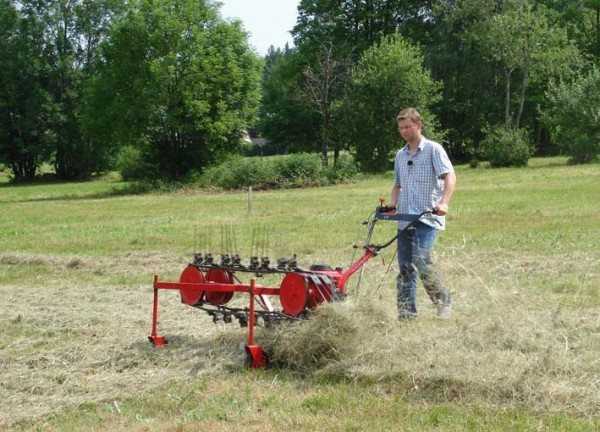

Как работает ворошитель

На грабли ворошилки для мотоблочной техники устанавливают специальный элемент для отбора мощи или привод на цепи, который необходим для передачи вращения от основного мотора на вращательный механизм данного оборудования. Одновременную работу могут вести 5 пар колёс, что позволит охватить большую территорию осуществления необходимой разновидности работ.

Благодаря специальной конструкции, предусматривающей колёса с зубьями, расположенными по ободу, фермер может поддевать плахи травы, переворачивая их, а также собирая в кучу или загребая всё за собой. Такая разновидность грабель позволит человеку выполнить сразу несколько разных функций, благодаря наличию угла игольчатых колёс. Комбинирование задач осуществляется путем изменения направления крутящего момента.

Ворошитель работает по определенному принципу

Например, когда одна из сторон агрегата крутится как часовая стрелка, а другая – наоборот, всё сено или солома соберутся в центральную колею, что в дальнейшем позволит легко их собрать в одну кучу. Если же грабли должны послужить как обыкновенный инструмент, но с большей шириной, угол забора стоит изменить на 180 градусов. Таким образом, колёса встанут в один ряд и соберут с поверхности весь садовый мусор. Принцип работы устройства достаточно прост, именно поэтому грабли на мотоблок можно собрать самому по ранее составленной схеме.

Применение граблей-ворошилок

После проведения покосных работ следует подготовить траву к превращению ее в сено. Это означает, что необходимо сформировать валки, время от времени переворачивать, собрать в тюки или рулоны. Заводские или самодельные грабли ворошилки собирают скошенную траву в валки и при необходимости переворачивают их для просушки. Чтобы пользоваться сеноуборочным оборудованием применяют мотоблоки, минитрактора, трактора и даже лошадей. Это намного эффективнее, чем работать ручным инструментом. Можно выполнять следующие операции:

• загребание скошенной растительной массы;
• ворошение травы;
• оборачивание и разбрасывание валков;
• сдваивание расположенных рядов валков.

Изготовленные своими руками грабли для минитрактора обладают рядом преимуществ. Устройство более эффективно, в сравнении с ручным инструментом, легко транспортируется к площадке хранения и занимает мало места. Доступная цена, а также нет проблем с покупкой запчастей.

Все ворошилки можно разделить на несколько видов. Так, например, грабли различаются по вращению рабочих элементов при образовании валков поперечные и боковые. Также их разделяют по типу рабочих механизмов:

• колесно-пальцевые, позволяющие делать валки необходимого размера. Данный вид может работать только с сухой растительной массой и это, пожалуй, единственный недостаток. Благодаря продуманности конструкции грабли ворошилки этого типа отличаются хорошей производительностью и считаются наиболее практичными;
• барабанные или роторные, отличающиеся прочностью конструкции и независимым расположением сгребающих колес. Считаются наиболее дорогостоящими моделями на рынке сельхоз оборудования, но это оправдывается их функциональностью. Этот вид оборудования может не только переворачивать скошенную растительную массу, но и формировать из нее аккуратные валки;
• зубовые ворошилки. Благодаря конструкции возможно изменение углов наклона рабочих элементов.

По типу тяги оборудование бывает тракторным и лошадиным. Второй тип может использоваться вместе с мотоблоком. Установка заводских или самодельных грабельвозможна тремя способами:

Роторные ворошилки считаются наиболее дорогими, поэтому многие предпочитают делать своими руками, тем более что с запчастями нет никаких проблем. Их можно приобрести в специализированных магазинах или снять со старой техники. Сделать самостоятельно грабли не так уж сложно, было бы желание и опыт обращения со слесарным инструментом.

Изготавливаем планку граблей – пошаговая инструкция

Дальше нам осталось сделать саму планку, на которой будут находиться пружины и прикрепить ее к тяге. Надо проверить процесс опускания и поднятия рабочего элемента, проконтролировать усилие на землю. Рассмотрим все в подробностях.

Первым делом, возьмем металлическую трубу 30 мм диаметром и отрежем ровно 1.5 метра – это будет наш рабочий захват инструмента. После этого устанавливаем ее на штатное место: к стойкам привариваем горизонтально 2 трубки длинной 10-15 сантиметров и диаметром 40 мм – в них засовываем ось. У нас получается труба, которая свободно проворачивается по кругу в креплении. Чтобы грабли на мотоблок не убегали в сторону, с обеих сторон от трубок в 40 мм нужно наварить стопорные кольца или просто штифты – усилие там небольшое, должны легко все выдержать.

Для этой задачи нам подойдет обычный металлический уголок или труба длинной 15 сантиметров. Привариваем тягу к верхнему углу этой трубки, второй конец тяги будет доставать до средины дышла и сидеть на эксцентрике. Ручку нажимаем – грабли опускаются, подымаем – переходят в режим «ожидания».

Если вы хотите соорудить простые грабли к мотоблоку своими руками без существенных затрат — необходимо сделать быстросъемные элементы. Можно купить и накрутить готовые пружины, но это будет дорого и долго. Намного проще приобрести метров 20 нержавеющей проволоки 5-6 мм и выгнуть из нее С-образные элементы. Приварить их прямо к уголку или вставить в плотное отверстие, которое можно просверлить дрелью. Второй вариант немного опасный, так как металл может пружинить и вылетать из посадочного места при наезде на камни, — можно взять на хомут или сделать нижнее крепление под уголком, чтобы отлетали вниз.

Грабли к мотоблоку почти готовы, теперь остается все тщательно смазать солидолом, особенно те элементы, которые имеют трение

В первую очередь обращаем внимание именно на трубу, под которой крепятся С-образные элементы – ее нужно смазывать в местах, где она заходит во вставки 40 мм диаметром. О колесах не забываем – их тоже лучше периодически смазывать, независимо от того, оставите вы там подшипники или нет

Если все сделать правильно и пройтись пособирать собственный металлолом во дворе, то сделать грабли на мотоблок своими руками будет очень дешево, не более 2 тысяч рублей, которые вы потратите на приобретение осей и старых колес с зерновой сеялки.

Как сделать самодельные грабли на мотоблок?

Умелые фермеры уже научились создавать действительно функциональное и надежное оборудование, поэтому сомневаться в эксплуатационных свойствах и долговечности результата не приходится. Если серьезно подойти к процессу и использовать чертежи, все наверняка получится на высшем уровне.

Работаем над формированием оси и колес

Шаг 1. Создаем колесо из металла Для начала необходимо взять непригодный диск для зерновой вспашки диаметром не более 40 см. После выбивания внутреннего подшипника, можно оставить его внутри и поместить туда прут из металла.

Затем берем металлическую полоску, и, обкрутив ее вокруг диска, аккуратно привариваем. В итоге получим колесо с довольно широким протектором.

Шаг 2. Делаем и монтируем ось Металлический прут продеваем в «колеса». Нужно, чтобы он «выглядывал» из диска на пару десятков миллиметров. Важный момент: стопорное кольцо должно быть наварено с внутренней стороны, а снаружи просверлено стопорное отверстие для шплинта.

С помощью электрической дрели создаем посадочное место точно в центре прута. В качестве шплинта можно пустить электрод (3мм).

Шаг 3. На оси создаем места для дальнейшего крепления к каркасу Чтобы в будущем грабли было удобно эксплуатировать, можно создать крепления специального плана для рамки из металла. Речь идет о двух пластинах, размещаемых на расстоянии 100 мм от каждого колеса.

Используя сварочный инвертор, следует прикрепить к оси несколько металлических планок. Не стоит забывать, что самодельные грабли получатся весьма тяжелыми, поэтому нельзя игнорировать установку усилений косого плана между осью и деталями сооружения.

Монтируем дышло и стойки

Шаг 1. Прикрепляем косые опоры под наше творение Используем несколько квадратов (из металла) и привариваем их строго по параллели между собой к оси. Если же длина будет разной, с помощью болгарки можно откорректировать оплошность.

Шаг 2. Прикрепляем дышло После измерения расстояния между опорами, вычисляем центр, где будет дышло. В ход пойдет стандартная толстостенная труба (диаметр 30 мм). Ее высота зависит от пожеланий владельца. Использовать следует именно толстостенный вариант, ведь грабли поддаются невероятной нагрузке, которую они должны выдерживать.

Шаг 3. Готовим зацеп дышла Человек может приварить обычную трубу или же выгнуть ее в С-образной форме. Многое зависит от удобства и предпочтений мастера. Главное, чтобы дышло не «прыгало» из стороны в сторону.

https://youtube.com/watch?v=1Tmgrr-XfQQ

Заботимся о системе усилений

Ожидается, что в итоге грабли получатся довольно тяжелыми – не меньше 15 кг. Дабы избежать поломок, можно связать слабые места с помощью металлических квадратов 15х15. Этот вариант усиления проводится в середине стоек, а после связки между собой в центре параллельного усиления следует приварить подкос.

Опускающая и поднимающая грабли тяга станет еще одним типом верхнего усиления. С ее помощью устройству удастся избежать боковой неустойчивости.

Работаем над планкой граблей

Шаг 1. Прикрепляем ось граблей Создаем рабочий захват прибора, отрезая от трубки 1,5 метра. Затем к стойкам прикрепляем горизонтально с помощью сварочного аппарата две трубки, в которые и помещаем ось. В итоге выходит труба, спокойно крутящаяся по кругу в креплении.

Шаг 2. Создаем «ушко» Берем трубу и к ее верхнему углу аккуратно привариваем тягу. Что касается второго конца этой самой тяги, то он будет сидеть на эксцентрике, доставая до центра дышла. При нажатии на ручку, грабли будут то опускаться, то подыматься.

Шаг 3. Навариваем пружины Можно приобрести их отдельно, а можно купить 20 метров проволоки-нержавейки и самостоятельно выгнуть детали С-образной формы. Приварить их можно к уголку или же просто поместить в специальное отверстие, созданное с помощью дрели.

После завершения всех работ желательно тщательно смазать все компоненты солидолом. Причем совершать эту процедуру следует постоянно, чтобы избежать поломок или перегревания деталей.

https://youtube.com/watch?v=u1aNWxoMfYc

Самодельный циркулярный пильный станок

Отрезной станок из болгарки, сделанный своими руками, не уступает некоторым образцам заводского изготовления. Болгарка представляет собой довольно мощную ручную циркулярную пилу.

Станок на основе болгарки выполняет точные резы пиломатериалов и металлопрофиля. Для его изготовления понадобится сам электроинструмент, сварочный аппарат и металлопрофиль.

Пошаговая инструкция сборки станка

1. К отрезку трубы приваривают две металлические планки, в которых просверливают монтажные отверстия.
2. Соответственно, в кожухе болгарки тоже делают два отверстия.
3. Планки прикручивают болтами к кожуху.
4. Делают станину станка из металлического листа с приваренными снизу опорными уголками.
5. Сваркой крепят к станине вертикальный отрезок уголка, в котором просверливают отверстие.
6. К нижнему концу рычага приваривают отрезок уголка и просверливают вместе с трубой насквозь.
7. Болт продевают через отверстия и гайкой затягивают шарнирное соединение вертикальной стойки с рычагом. Дополнительно устанавливают контргайку.
8. В вертикальном положении рычаг болгарки принимает устойчивое положение.
9. В месте соприкосновения пильного диска со станиной делают пропил, чтобы диск мог полностью разрезать заготовку.
10. Ручку электроинструмента переставляют на конец рычага.
11. В качестве дополнительных приспособлений, на станине устанавливают поперечный и угловой упор.

При необходимости электроинструмент снимают со станка и используют циркулярную пилу в ручном режиме.

Самодельная лучковая пила

Лучковая пила удобный инструмент для распиловки стволов деревьев и пиломатериалов. Конструкция пилы простая, сделать ручной инструмент своими руками несложно. Для этого нужно приготовить инструменты и материалы:

Инструменты

• дрель;
• пила-ножовка;
• стамеска;
• молоток;
• нож.

Материалы

• шнур;
• деревянная рейка 20 х 40 мм;
• шплинты – 2 шт.;
• черенок ø 10 мм;
• пильное полотно;
• морилка;
• лак по дереву.

Пошаговая инструкция по изготовлению лучковой пилы

1. Рейку распиливают на три части (две вертикальные боковые планки и среднюю горизонтальную планку).
2. В боковых ручках стамеской делают пазы.
3. На концах средника стамеской вырезают выступы под пазы.
4. Средник соединяют с боковыми ручками.
5. В местах соединений просверливают сквозные отверстия. В них забивают деревянные шплинты.
6. Шплинты образуют шарнирные соединения. Это нужно для подвижности нижних концов боковых реек при натяжении полотна.
7. В нижних концах боковин делают пропилы – параллельно среднику.
8. В отверстия пильного полотна вставляют короткие болтики и затягивают их гайками.
9. Полотно заводят в пропилы таким образом, чтобы болты оказались снаружи конструкции.
10. На верхних концах ручек вырезают круговые канавки.
11. На концах двойного шнура делают петли, которые одевают на канавки.
12. Между тетивами шнура вставляют черенок, длинный конец которого упирается в средник.
13. Тетиву пилы закручивают с помощью черенка, добиваясь нужной степени натяжения пильного полотна.
14. Древесину покрывают морилкой и двумя слоями лака.
15. После высыхания лака пила готова к работе.

Круглое кресло-гамак

На даче можно хорошо поработать, а потом хочется и хорошо отдохнуть. Для этого очень подойдёт кресло-гамак, сделанное своими руками.

ФОТО: eurosamodelki.ruКресло-гамак

В основе изделия находятся два обруча, переплетённые цветным шнуром. Обручи изготавливаются из металлопластиковых водопроводных труб. Если задаться такими размерами кресла – большой круг диаметром 120 см, а малый круг диаметром 100 см, то надо отрезать два куска трубы длиной 380 см и 314 см.

Трубу лучше покупать уже скрученную в рулон, с ней легче будет работать. Сведённые концы трубы соединяются вставленным в неё деревянным или металлическим штырём.

Для оплётки рекомендуется применять полиамидный шнур. Он гораздо технологичней полипропиленового, мягче по структуре и из него лучше вязать узлы. Всего потребуется около 1000 м шнура. Образцы плетения сетки представлены на рисунках

ФОТО: eurosamodelki.ruВариант плетения сеткиФОТО: eurosamodelki.ruДругой вариант плетения сетки

Скамейка для грядки

После напряженных огородных работ иногда хочется передохнуть прямо на грядке. Но сидеть на земле неудобно, скамейка с ножками проваливается в мягкую почву, на перевёрнутом ведре долго не просидишь. Именно для этих целей мы сделали небольшую скамейку для грядки. Хороша она тем, что благодаря большой площади опоры земля не травмируется, скамейка не перекашивается и отдыхать на ней очень комфортно. Как сделать скамейку для грядки своими руками, расскажем в этой статье. Строить мы её будем из обрезок досок шириной 10 см, которые остались от возведения деревянной калитки. Сначала электролобзиком отрежем две доски длиной 45 см – это будет сиденье, и две доски по 40 см – для изготовления опоры.

Чтобы соединить отрезки между собой, используем мебельные шканты. В ребре одной тесины просверлим два отверстия диаметром 8 мм, вобьём в них шканты наполовину.

В другой тесине также просверлим отверстия и соединим их между собой. Сиденье и опора скамейки для грядки готовы.

Для придания этим элементам гладкости отшлифуем их наждачной бумагой при помощи болгарки.

Теперь изготовим ножки изделия. Отрежем тесинки длиной по 25 см, одну распустим вдоль посередине, чтобы получилось две дощечки шириной по 5 см. Шкантами соединим их между собой. Мы сделали две ножки скамейки для грядки размером 15 на 25 см. Также отшлифуем их наждачной бумагой, пока они не станут гладкими на ощупь.

Прямоугольные стойки будут выглядеть не очень красиво. Для улучшения эстетических свойств скамейки вырежем на них электролобзиком произвольные плавные изгибы. К столу или к табуретке прижмём детали струбциной, чтобы они не двигались, и фрезером обработаем кромки.

Тоже самое сделаем с сиденьем, только для фрезерного станка выберем другую фрезу.

Теперь соединим элементы скамейки. В краях сиденья и опоры просверлим тонким сверлом отверстия, чтобы доска не лопнула, разместим ножки на равном расстоянии друг от друга и прикрутим их саморезами.

Чтобы скамейка для грядки не сложилась под тяжестью человека, укрепим её раскосами. Для их изготовления отрежем две тесинки размером 5 на 45 см, подрежем углы на 45 градусов и для красоты обработаем их фрезерным станком.

Прикрутим раскосы саморезами к ножкам по одному с каждой стороны.

Чтобы древесина не портилась, покрасим её защитным лаком в два слоя.

После того, как лак высохнет, скамейкой для грядки можно пользоваться. Изделие получилось лёгкое и прочное, с одного места на другое её можно переносить, держась за раскосы.

Использовать поделку можно не только на огороде, но и, например, на рыбалке. Пропалывать свёклу и морковь, как оказалось, на ней очень удобно.
