Самодельный мини экскаватор своими руками: выбор, ковш и чертежи прицепного миниэкскаватора

Преимущества

Недостаточная мощность подобных агрегатов является единственным недостатком, который нивелируется целым рядом достоинств.

Так что данный недостаток представляется ещё более незначительным.

Выделяют основные плюсы подобных мини-экскаваторов:

• Достаточно высокая надежность.
• В случае различных поломок, ремонт не требует повышенных затрат и квалификации.
• Простота в обслуживании.
• Достаточно большой список земельных работ, с которыми может справиться подобная техника.
• Экономия при эксплуатации.
• Работа на различных участках земли, с разным уклоном и рельефом.
• Упрощенный процесс транспортировки.
• Относительно небольшая стоимость.
• Управление данной техникой осуществляется без получения какой-либо квалификации.

Высоконадежный мини-экскаватор

Также выделяется быстрая окупаемость затрат на приобретение.

Технология нанесения отделочных материалов с помощью штукатурной лопаты

Как и при ручном оштукатуривании, перед тем, как приступить к нанесению раствора, выставляют маяки, а поверхность стен или потолка очищают от пыли и увлажняют. Если есть необходимость, поверхностный слой укрепляют композитными грунтовочными составами или армируют специальной сеткой.

При эксплуатации хоппера рабочая смесь расходуется очень быстро (за 3–4 минуты из его сопла распыляется более 50 кг штукатурки), поэтому прежде, чем приступить к нанесению отделочного слоя, делают необходимый запас раствора.

К нанесению штукатурки приступают без промедления, особенно если вопрос касается гипсовых составов. Хоппер удерживают правой рукой за ручку пистолета, а левой — за кронштейн на бункере. Используя ковш как совок, зачерпывают раствор из ёмкости и стряхивают его излишки с внешних стенок бункера. Пистолет подносят к стене и нажимают курок распылителя. Плавно перемещая приспособление снизу вверх, от одного маяка к другому, равномерно заполняют промежуток строительной смесью. После этого длинным правилом (можно использовать ровную рейку) проводят по маякам, снимая излишки штукатурки. Использование жёсткой смеси даёт преимущества в том, что она отлично лежит на вертикальной стене, не сползает и не тянется за правилом. Кроме того, небольшое количество жидкости уменьшает усадку, что даёт возможность штукатурить в один слой.

Видео: Штукатурка по маякам при помощи хоппер ковша

После схватывания штукатурку затирают, а ковш промывают. Остатки раствора удаляют вручную, а сопла продувают компрессором, поместив хоппер в ёмкость с водой. Если работа не закончена, а просто требует небольшого перерыва, то без промывки всё равно не обойтись. Только после этого инструмент не сушат, а оставляют в воде.

• лучше всего штукатурка ложится на предварительно выровненные стены, независимо от того, из какого материала они изготовлены — кирпича, бетона, шлакоблоков или плит теплоизоляции;
• для работы достаточно давления до 4 атмосфер, которое допускается увеличить до величины в 6 атмосфер для компенсации падения производительности в момент включения;
• при необходимости нанесения толстого слоя штукатурки пневмоковш удерживают на расстоянии 2 – 3 см от стены. Оптимальным считается зазор в 6 – 10 см;
• если раствор наносят в качестве отделочного слоя, то фактурный пистолет удерживают на максимальном удалении от поверхности;

Иногда возникает необходимость в оштукатуривании труднодоступных мест. В таких случаях устанавливают дополнительные насадки, расширяющие область использования инструмента.

Самодельный экскаватор (из мотоблока) своими руками (8 фото)

При наличии желания, небольшого количества умений и слесарного инструмента, можно сделать самодельный экскаватор из мотоблока своими руками. Кое-что придётся докупить в б\у состоянии: насос, гидравлику, ковш, рукава высокого давления, мотоблок. Но эти относительно небольшие вложения полностью оправдают себя. Заводской аналог стоит в разы дороже. Все материалы продаются свободно на любом рынке автомобильных запчастей или на торговых площадках в интернете.

Процесс погрузки речного песка.

Вот что наличие слесарного инструмента делает.

Самодельный экскаватор способен решить практически любые вопросы в хозяйстве. Надоел соседский забор? С этой штукой забора не будет.

Форма экскаватора может быть абсолютно любой и зависит от чертежа.

Собрать самоделку можно из ненужных вещей в гараже. Недостающие запчасти всегда можно докупить.

Сколько радости будет у маленьких помощников! Ведь их помощь неоценимая.

Если ковш не варить, а покупать самому, то он обойдётся в районе 200-300 долларов.

Если делать ковш самому, то стоит обратить внимание на его зубья. Они обязательно должны присутствовать. Читать полностью (ссылка)

Читать полностью (ссылка)

Как правильно строить дом на воде

Для строительства плавучего дома (хаусбота) используются те же технологии и материалы, что и при постройке обычного дома. Ключевое отличие в том, что основанием дома на твердой поверхности служит фундамент, а основанием хаусбота — понтон.

Первое, что необходимо сделать перед началом строительства любого типа дома, в том числе и плавучего — составить проект будущего строения. Проект должен учитывать предельно допустимую нагрузку, вес и характеристики используемых строительных материалов. Также необходимо учитывать внешние факторы: максимальную высоту волны и скорость ветра в выбранной для строительства акватории, скорость течения.

Оптимальное расположение для дома на воде – внутренний водоём (пруд, озеро) со стоячей водой, волной высотой не более 1 метра и максимальной скоростью ветра не более 15 метров в секунду. Владельцу нужно помнить о том, что даже при незначительном колебании водной поверхности люди, предрасположенные к морской болезни, будут ощущать дискомфорт. Это не позволит им проживать в таком доме на постоянной основе.

Согласно Водному Кодексу Российской Федерации, аренда участка озера, реки или водохранилища осуществляется на основании договора водопользования. Передача в частную собственность водных объектов не допускается – все они являются федеральной собственностью. Исключением является пруд или карьер в границах земельного участка, являющегося частной собственностью.

Все дома на воде классифицируются как малоразмерные плавучие объекты. До начала строительства нужно согласовать проект дома с Государственной инспекцией по малоразмерным судам(ГИМС), находящейся в ведении Министерства по чрезвычайным ситуациям России. После завершения строительства дом на воде подлежит обязательной государственной регистрации.

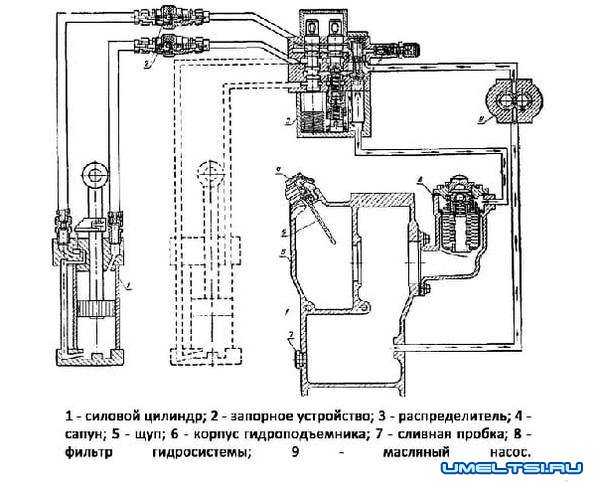

Гидравлическая система

В заводскую гидравлическую систему входят 4 элемента в виде опорно-поворотной платформы, подъемной стрелы, рычагов управления, ковша. Чтобы получить более простую конструкцию, используются только необходимые части: стрела и опорно-поворотная колонка, которая надежно прикреплена на несущую раму. Любой мини-трактор может служить рамой. Чтобы самостоятельно изготовить узлы, нужно взять 4 гидроцилиндра. Они дадут возможность стреле подниматься и опускаться, делать повороты и управлять ковшом. Это можно делать при помощи гидроцилиндров, которые поднимают кабины грузовых машин советских марок.

Не стоит тратить время на самостоятельное изготовление цилиндров, так как это сделать практически нереально. Лучше заглянуть в гаражи, на автобазы, и вы точно сможете найти подходящие детали.

Разновидности отвалов

Задненавесной отвал для мини-трактора

По способу размещения и крепления выделяют несколько видов данного оборудования:

• Передний. Имеет собственный гидроцилиндр, с помощью которого оборудование приводится в действие.
• Задненавесной. Располагается сзади мини-трактора и приводится в действие посредством включения навески агрегата.

Переднеприводной вариант чаще всего можно увидеть на строительных площадках, при проведении дорожных работ и уборке снега. Отвалы могут иметь существенные различия, однако каждый из них имеет свои важные особенности:

• Ширина лопаты в зависимости от модели силового агрегата может колебаться от 1 200 до 2 000 мм.;
• мощность используемого мини-трактора для установки легкого оборудования должна быть не менее 16 л.с и для тяжелого – не меньше 20 л.с.;
• вес устройства может колебаться от 65 до 105 кг. Все зависит от задачи и необходимой ширины обработки.

Навеска на минитрактор переднего отвала позволяет использовать агрегат в качестве небольшого бульдозера и выравнивать дорожки на участке, расчищать снег или удалять неровности рельефа.

Помимо этого, переднеприводное навесное оборудование придает силовому агрегату дополнительную массу, благодаря чему увеличивается тяговое усилие. Однако при навеске лопаты многие сталкиваются с проблемой, как поднять ее в транспортировочное положение. Оптимальным вариантом является оснащение мини-трактора гидравлическим цилиндром, но не все агрегаты снабжены дополнительным гидровыходом. В данном случае можно воспользоваться гидравликой, предназначенной для поднятия задней навески. Для этого следует установить кронштейн с блоком, и закрепить на грейдере, посредством болтового соединения, трос. После трос перебросить на блок, расположенный выше отвала и затем на 2 блока, находящихся под днищем силового агрегата и закрепить второй конец на подъемном рычаге задней навески. При поднятии задней навески будет подниматься и переднеприводная лопата, и наоборот. В данном случае не потребуется дополнительное оборудование для опускания и поднятия лопаты. Крепление переднеприводного грейдера осуществляется в предусмотренных конструкцией агрегата местах.

Можно приобрести готовый отвал или сделать его своими руками, как поступает большинство владельцев силовых агрегатов. Самодельный отвал на минитрактор позволяет сэкономить средства и при этом создать оборудование, которое будет отвечать всем требованиям владельца агрегата.

Привод – какой лучше и как выбрать.

Перешерстив просторы интернета, и пообщавшись на форумах вы увидите стойкую тенденцию наших самоделкиных – мастеров использовать, выбирая привод дизель для гидравлики. В промышленных моделях так же используется дизель. В самостоятельном изготовлении дешевле брать китайский двигатель «Лифан». Можно конечно поэкспериментировать с отечественными двигателями, но это зависит от ваших навыков.

Мини экскаватор надёжный помощник в ведении земляных работ, он компактен и удобен, но не лишён недостатков. Первым из недостатков можно назвать низкую скорость, эта техника не очень мобильна, и глубина копания невелика из-за размеров мини экскаватора. Но для небольших строительств такая техника вполне подойдёт.

Конструктивные решения

Самодельный ручной экскаватор компонуется так же, как и заводские автомобильные модели. В такой технике присутствуют узлы:

1. Несущая рама, установленная на гусеницах от трактора или автомобильном ходу.
2. ДВС для приведения в действие гидравлики.
3. Опорно-поворотная часть.
4. Гидравлика.
5. Ковш.
6. Стрела.

Оптимальным решением будет установка оборудования на Т40 или создание своими руками подобного прицепа для установки на нем мотора, бака, колесной пары. Устойчивость машине обеспечит дополнительное башмачное крепление: пара «башмаков» удержит от опрокидывания.

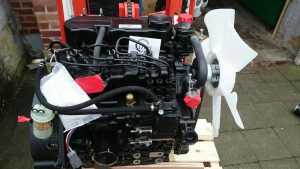

Мотором может быть ДВС мощностью 15 кВт — японская или даже недорогая китайская модель.

Узлы мини-экскаватора

Стрелу и гидросистему можно приобрести в комплекте, и просто установить их на базу. Подобное решение избавит от многих ошибок и поиска запчастей. На всё время эксплуатации можно забыть о настройке землеройной машины. Но подобные комплекты дорого стоят, и при должном опыте домашние умельцы предпочитают изготовление всех узлов своими руками. Могут использоваться и модернизированные узлы от старой техники.

Система гидравлики

В заводских экскаваторах гидросистему составляют 4 части:

• опорно-поворотная часть;
• стрела;
• ковш;
• система управления.

При изготовлении землеройной машины своими руками можно прибегнуть к упрощенному варианту. В этом случае понадобится опорно-поворотная колонка и стрела. Колонка крепится на несущую конструкцию, роль которой может выполнить мотоблок. Чтобы самостоятельно сделать узлы, нужно иметь 4 гидроцилиндра для движения стрелы вниз и вверх, управления ковшом, поворотов. Подойдут старые гидроцилиндры от грузовых автомобилей советского производства.

Для гидропривода удобно использовать недорогой шестеренчатый насос. Это простое в использовании и ремонте, бюджетное решение. Чаще всего мастера выбирают НШ-10, совмещая его с распределителем Р-16А.

При необходимости увеличение мощности техники достигают путем одновременной установки 2 насосов с 2 распределительными узлами.

Как сделать ковш

Рабочей частью машины служит ковш. Эта деталь подвергается максимальным нагрузкам, потому выдвигаются повышенные требования к качеству материала. Оптимальное решение — листовая сталь 6-9-миллиметровой толщины.

Рассчитываются по чертежам и вырезаются из стального листа отдельные заготовки, надежно свариваются между собой. Для усиления боков и днища дополнительно используются пластины из стали. Эффективность и производительность ковша повысится, если на передней части приварить прочные «клыки». Для них могут быть использованы «пальцы» гусеничных машин.

Обычно при создании самодельной землеройной техники используют прямую и обратную лопату. Но при необходимости может быть собран и драглайн — техника, предназначенная для больших котлованов, траншей и пр. Он понадобится при работе ковша ниже площадки, на которой установлен самодельный экскаватор.

Ковш – наша рабочая лошадка. Непосредственная нагрузка при земельных работах ложится на этот важный узел.

Ковши для мини экскаватора нужно делать прочными, чтобы техника прослужила долго и эффективно. Изготавливаем ковш из двух боковин и днища, используя электросварку. При изготовлении усилим конструкцию ковша, приварив рёбра жёсткости и клыки. Зубья можем сделать из «пальцев» от гусениц старых тракторов.

Ковш так же можно купить готовый, но и самостоятельно изготовить его не сложно, тут нет сложных расчетов, выбор за вами.

Выбор мини экскаватора зависит только от вашего желания и возможностей. Если вы оценили свои возможности и решили строить самостоятельно свой мини экскаватор – вы получите море удовольствия от процесса и результатов вашего труда. Если ваше финансовое положение позволяет купить новую модель – замечательно, она прослужит долго и эффективно.

Но для технически творческого человека истинным удовольствием всё-таки будет создать свою собственную модель

Тут важно чтобы результаты вашего труда не померкли после подсчётов растрат на строительство. Если вы не уверены в своих силах и навыках – ваш мини экскаватор может обойтись вам дороже, чем купить готовый

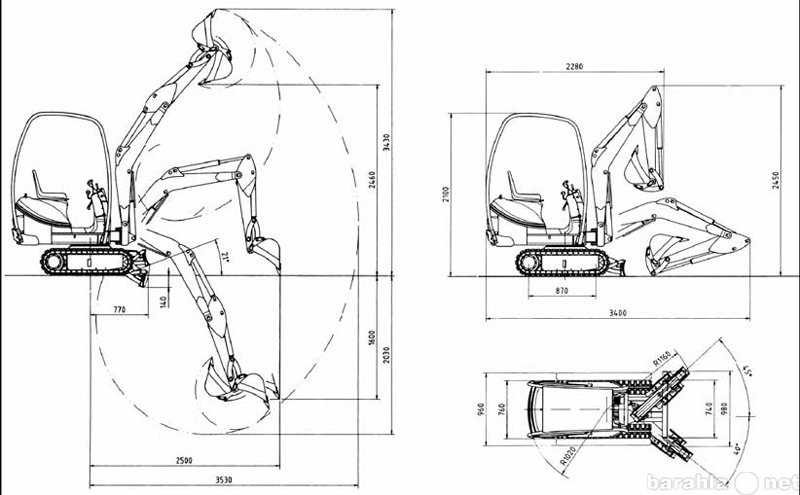

Выбор модели

Правильно собранный мини-экскаватор ничем не уступает моделям, созданным по всем правилам в заводских условиях. Обладает некоторыми преимуществами для частного использования: минимальный расход топлива, простая транспортировка, адаптированность под конкретные потребности, малый вес. Работать можно на любых площадях, в том числе в складских и других закрытых помещениях. Обычно подобная техника требуется на дачах, у загородных домов, используется в рытье ям и котлованов, для неглубоких коммуникаций и пр.

Существуют различные виды мини экскаваторов

Типы самодельных моделей:

1. Экскаватор из мотоблока, на базе имеющегося минитрактора или просто автомобиля. На нем используется навесное оборудование. Собирается автономная техника на гусеничном или автомобильном колесном ходу, способная перемещаться по участку самостоятельно. Другой вариант — машина, перемещаемая с использованием вспомогательных средств. Если понадобится, все навесное оборудование легко демонтируется, а использованная база снова используется по прямому назначению.
2. Мини экскаватор с нуля. Трудоемкий вариант для самых опытных умельцев. Невозможно справиться с подобной задачей новичку, время и деньги будут потрачены зря. Понадобятся специфические навыки или квалифицированные помощники, хороший багаж технических знаний.

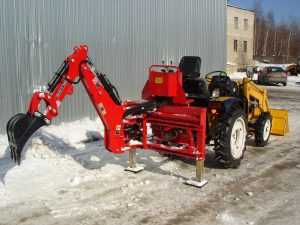

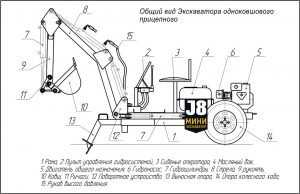

3. Простое бюджетное решение — прицепной экскаватор на прицепе Т40 с рамой и колесной осью.
