Как сделать самодельный сверлильный станок из рулевой рейки

Устройство и принцип действия

Пресс гидравлический — это устройство, предназначенное обработки заготовок и деталей методом воздействия на них высоким давлением. Работает такое пресс-устройство за счёт создания давления жидкости на основные несущие элементы конструкции.

Большинство гидравлических устройств, по своей конструктивной особенности, предусматривают размещение рабочего цилиндра в вертикальной плоскости, но есть и модели, в которых рабочий цилиндр имеет горизонтальное расположение.

Основным действующим элементом самодельного гидравлического оборудования является обыкновенный автомобильный домкрат. В принцип действия домкрата заложен основной закон гидродинамики (закон Паскаля), согласно которому давление жидкости, возникающее в гидросистеме замкнутого типа, распределяется равномерно во всех направлениях. Это значит, что если две различные ёмкости (цилиндры) объединить в одну рабочую систему и в меньшей создать определённое давление жидкости, то в большом цилиндре тоже возникнет высокое давление. Причём усилие, приложенное на малый цилиндр, увеличивается в большом сосуде пропорционально разнице объёмов цилиндров.

Большое разнообразие сфер применения и функций этого оборудования создаёт многие его модификации. Так, в торговой сети можно приобрести настольный гидравлический пресс, напольный пресс, мини-пресс, ручное устройство, оборудование с манометром и без него.

Инструмент самодельщика всколыхнул сеть

Это видео всколыхнуло сообщество любителей изобретений в мировой сети. Мастер годами думал над этой идеей и наконец вынес на всеобщее обсуждение гениальную по простоте и радикально выгодную идею для тех, кто раньше долбил стены перфоратором, реализую свои наклонности дятла и гениального строителя-шлифовщика, а теперь может совершенно бесплатно сделать себя богачом, работая в тиши мастерской в гараже или даже в отдельно стоящем строении.

И при этом не надо тратить деньги и вынимать из заначки деньги, припасенные на пиво. Все это бесплатно — мастер любит показывать всему миру полезняки, которые придумывает.

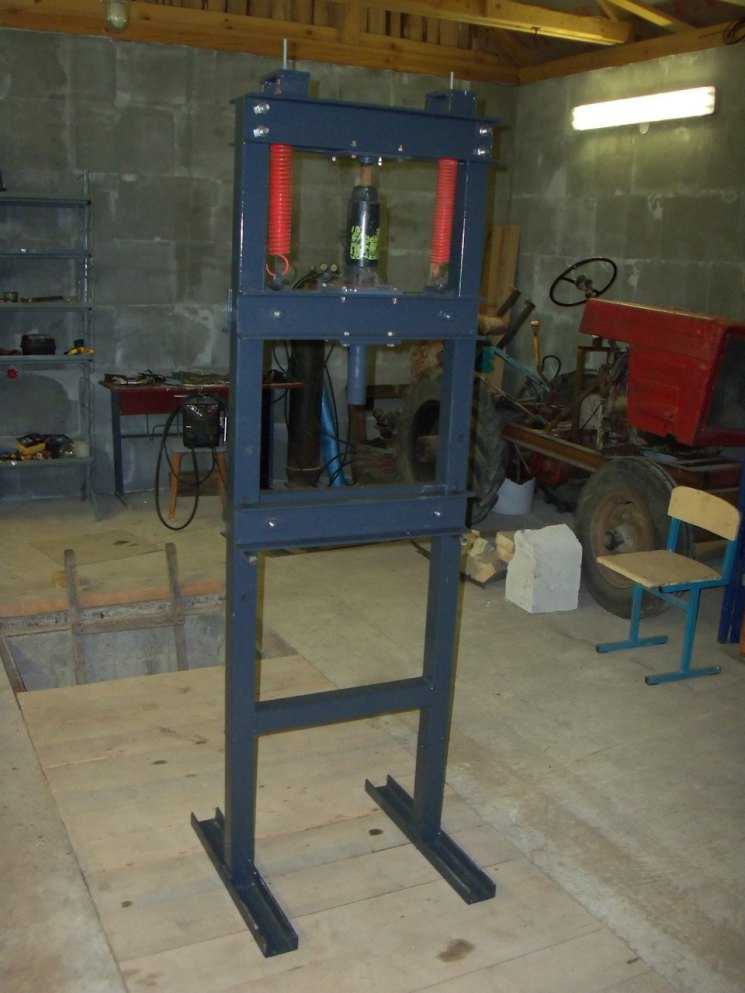

Сборка гидравлического пресса собственными руками

Для того чтобы сделать агрегат, следует подготовить хороший ручной гидравлический домкрат.

Основным элементом конструкции является станина, которая изготавливается в строгом соответствии с чертежом. Конструктивно станина представляет собой раму, внутри которой монтируется домкрат. При конструировании станины нужно предусмотреть достаточный запас прочности, чтобы она могла выдерживать давление, которое оказывается на нее в процессе работы агрегата. В противном случае она может разорваться по сварным швам или деформироваться.

Станина должна быть очень прочной: она принимает на себя все усилия в прессе.

Хороший запас прочности достигается при помощи использования в конструкции станины толстых металлопрофилей с установкой большого количества ребер жесткости

При изготовлении станины большое внимание следует уделить проварке сварных соединений. Это требуется для того, чтобы в процессе работы с прессом не произошло разрушение и деформирование конструкции

Основание станины изготавливается в форме платформы, ширина платформы подбирается в соответствии с заготовками, которые планируется подвергать обработке при помощи изготавливаемого агрегата. Для изготовления вертикальных стоек станины используется профильная труба. Высота стоек рассчитывается в зависимости от максимальной длины штока высоты бутылочного домкрата и толщины съемного упора. Длина упора должна быть равна длине опорной платформы.

Платформа, стойки и нижний упор соединяются сваркой в единую конструкцию прямоугольной формы. При соединении элементов конструкции следует контролировать углы: они должны быть прямыми.

После изготовления прямоугольной рамы делается съемный упор: этот элемент будет свободно перемещаться в вертикальной плоскости при помощи направляющих и оказывать давление на обрабатываемую деталь. Для изготовления упора потребуется несколько полосок стали с толщиной не меньше 10 мм. Полосы свариваются с одной стороны между собой.

Для установки съемного упора на станине стальные пластины закрепляются к блоку при помощи болтов. Пластины при правильной установке располагаются по обе стороны от стоек станины и ограничивают свободное перемещение съемного упора из стороны в сторону.

Закрепление домкрата осуществляется между платформой и упором. Крепление нужно осуществить таким образом, чтобы конец штока домкрата в нижнем положении был вставлен в фиксатор упора. Основание домкрата крепится болтами к упору.

Схема пресса

Чертеж пресса для сайлентблоков, сделанного своими руками

Прежде чем приобретать сам гидравлический домкрат, чтобы сделать пресс для запрессовки различных сайлентблоков или подшипников, выберите подходящую схему устройства.

Есть два отличных варианта для гидравлического пресса:

• Гидродомкрат монтируют на основание рабочей станины пресса и давит вверх;

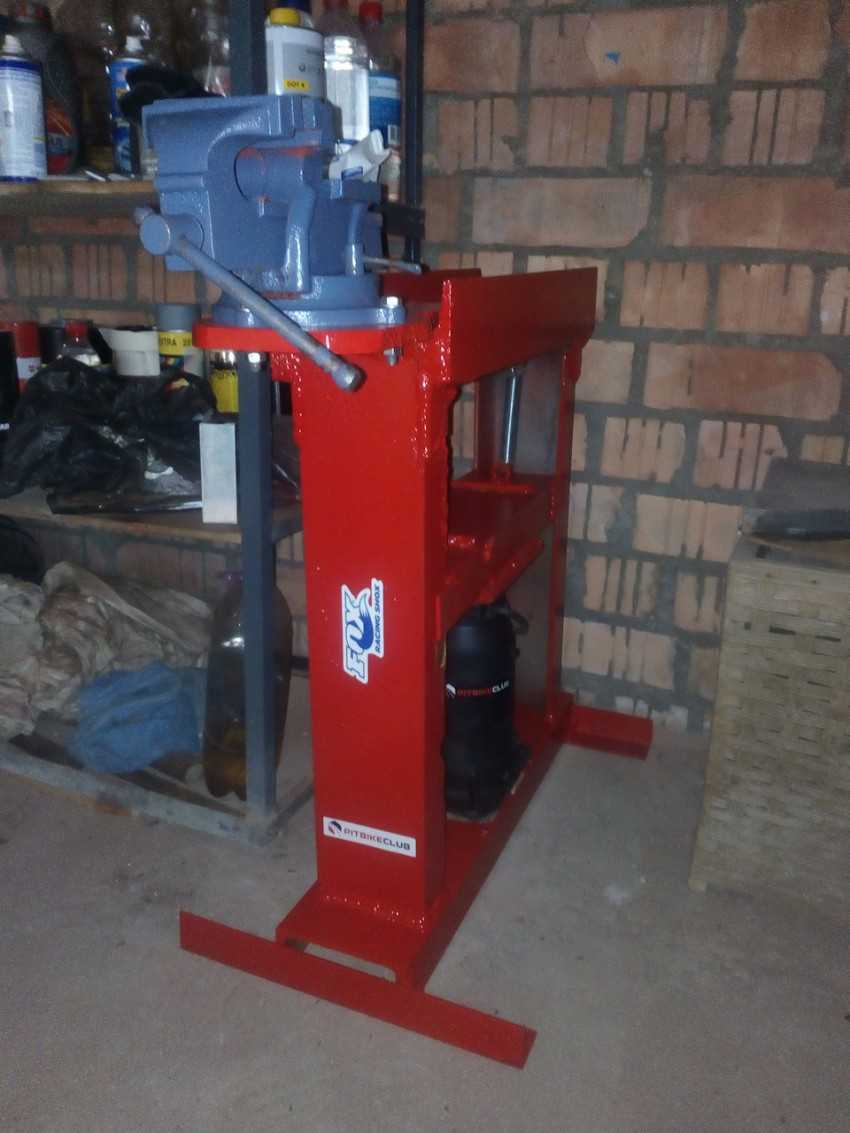

• Домкрат устанавливается сверху станины. Устройство создает давление, но в этом случае вниз.

Большинство домашних мастеров отдают предпочтение первому варианту пресса. Второй тип схемы актуален для некоторых слесарных работ.

Помните, что иногда конструкция некоторых гидравлических домкратов не позволяет устанавливать вверх ногами. Потому перед выбором убедитесь в этом.

Особенности конструкции пресса

Гидравлический пресс имеет несколько важных особенностей конструкции, которые учитываются в процессе создания чертежа и непосредственно во время сборки устройства.

1. Станина пресса. Представляет собой раму, внутри которой гидравлический домкрат будет осуществлять давление на детали. Потому к станине предъявляются повышенные требования по прочности. Рама должна иметь запас надежности, чтобы шток домкрата мог эффективно давить на деталь, но при этом не деформировать станину. Станина дополнительно служит для создания устойчивости вашей конструкции. Лучше, чтобы станина имела форму платформы.
2. Высота гидравлического станка напрямую зависит от размера используемого гидродомкрата, необходимого параметра свободного хода штока и высоты сайлентблоков. Не забудьте учесть толщину стола. Согласно первой схеме, озвученной выше, усилие штока домкрата передается на деталь через рабочий стол с подвижной конструкцией. Он устанавливает поверх гидродомкрата на станину. По ней осуществляет движения вверх-вниз. Поддерживается рабочая поверхность направляющими, установленными по бокам.
3. С двух сторон гидродомкрата пресса располагаются оттягивающие пружины достаточной мощности. Одна проушина цепляется за основание рамы, а другая за подвижный рабочий стол. Функция пружин — сжимать домкрат в его начальное положение при не выдвинутом штоке.
4. Если рассматривать вторую схему пресса, то здесь упор обрабатываемых сайлентблоков — это основание рамы. Домкрат фиксируется на рабочем подвижном столе станка, который подвешивается на раме с помощью оттягивающих пружин.
5. На двух предлагаемых схемах пресса под головку штока выполняется гнездо. Его требуется изготовить на узлах сопряжения. В случае с первой схемой — снизу стола, а во второй схеме — сверху рамы. Для этих целей можно использовать отрезок от металлической трубы. Главное, чтобы элемент имел нужный диаметр.

Важный момент при разработке своими руками гидравлического пресса — это возможность регулировки свободного хода у штока устройства. Также нужно регулировать по мере необходимости высоту деталей при их обработке. Для этого можно задействовать такие варианты:

• Вверху станины самодельного пресса можно разместить привод винтового типа, дополненный штурвалом. При вкручивании винта с плитой уменьшается просвет для обрабатываемых заготовок внутри рамы;
• Использовать съемный упор для гидравлического пресса, имеющий вид подвижной рабочей поверхности. Ее фиксируют на станине болтами и гайками. Чтобы сделать это, нужно высверлить отверстие с определенным шагом по высоте;
• Задействовать сменные вставки-подкладки, выполненные из прочного металлопрофиля;
• Скомбинировать указанные выше варианты.

Сборка станка на основе отдельного электродвигателя

Сделать своими руками сверлильный станок можно и с отдельным электродвигателем в качестве привода. Это несколько сложнее и дольше, чем при использовании дрели. Отдельный приводной двигатель потребует изготовления дополнительной площадки для крепления с обратной стороны рулевой рейки, а также рамки, на которой будет размещаться шпиндель станка, вращающийся в подшипниковых опорах.

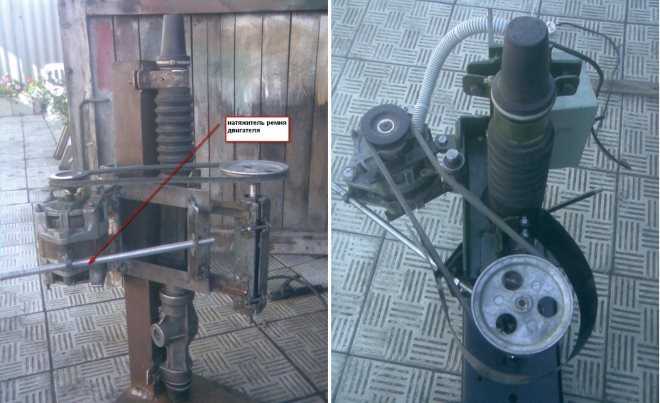

Узел ременной передачи и натяжитель ремня

Основную сложность при реализации такой конструктивной схемы самодельного станка составляет передача вращения от электродвигателя к шпиндельному узлу, который размещается с противоположной стороны рулевой рейки. Наиболее популярной и эффективной является ременная передача, которой соединяют шкив на валу электродвигателя со шкивом, смонтированном на шпиндельном узле. Для оснащения такого станка лучше всего использовать заводской шпиндель, для которого несложно подобрать зажимной патрон и все остальные комплектующие.

Поскольку в конструкции самодельного станка, который будет собран по такой схеме, будет присутствовать много открытых вращающихся элементов, в целях безопасности, а также для их защиты от засорения желательно изготовить для них кожух.

Особенности пресса из домкрата

Оборудование использует для сжатия гидравлический автомобильный домкрат, который жестко крепится на поперечины станины из стального профиля. Для работы устройства требуется несколько раз качнуть рычагом, обратный ход осуществляется пружинами после открытия клапана.

Применение и принцип работы

Качество и технические параметры пресса собственной работы не уступают моделям заводского изготовления. Поэтому, если у вас есть желание сэкономить семейный бюджет, займитесь созданием подобного приспособления своими руками.

А если вы рассмотрите фото лучших идей, как сделать пресс, то придёте к выводу, что проще всего смастерить его из домкрата.

Использовать подобный, изготовленный собственноручно, агрегат можно для таких нужд, как:

• штамповка и выгибание разного рода предметов;
• ковка деталей из металла;
• выдавливание стальных профилей;
• пакетирование деревянных, пластиковых и металлических изделий.

Применения в домашних условиях

Для выдавливания металлических элементов из оболочки или основания можно купить или же изготовить гидравлический пресс своими руками для гаража. Оборудование также подойдет для выпрессовки подшипников и сайлентблоков, которые не поддаются ручному монтажу и демонтажу. При помощи такого устройства можно выполнить рихтовку, состыковать два элемента, согнуть металлическую заготовку.

При изготовлении гидравлического пресса для гаража необходимо учитывать размеры обслуживаемого автомобиля

При создании гидравлического пресса для гаража следует учитывать размеры автомобиля. Для легкового транспорта достаточно сделать простую конструкцию, а для крупных машин лучше выполнить более сложный и габаритный агрегат.

Устройство нередко используют в качестве пресса для макулатуры. Своими руками можно из старой бумаги сделать хорошее топливо для печи. Для таких целей достаточно изготовить простую конструкцию со средним показателем мощности, что позволит утилизировать большое количество макулатуры.

Оборудование также подойдет для прессования опилок. Такие брикеты являются хорошим топливом для печного отопления, они долго горят без образования дыма, создавая сильный жар. Вместо опилок в качестве наполнителя для пресса также подойдет угольная крошка. Такой агрегат будет состоять из рабочего стола, основания, силового каркаса и привода.

Хороший результат обеспечивает созданный своими руками для ПЭТ-бутылок пресс, который превращает тару в аккуратные пласты. Гидравлический инструмент можно использовать в качестве подборщика сена. При этом конструкция дополняется рамным каркасом из бруса или металла без верхней части. Элемент фиксируется к лобовине при помощи специальных креплений. Понадобится также транспортный подборщик и ходовая деталь.

Гидравлический пресс также применяется для выдавливания сока из фруктов

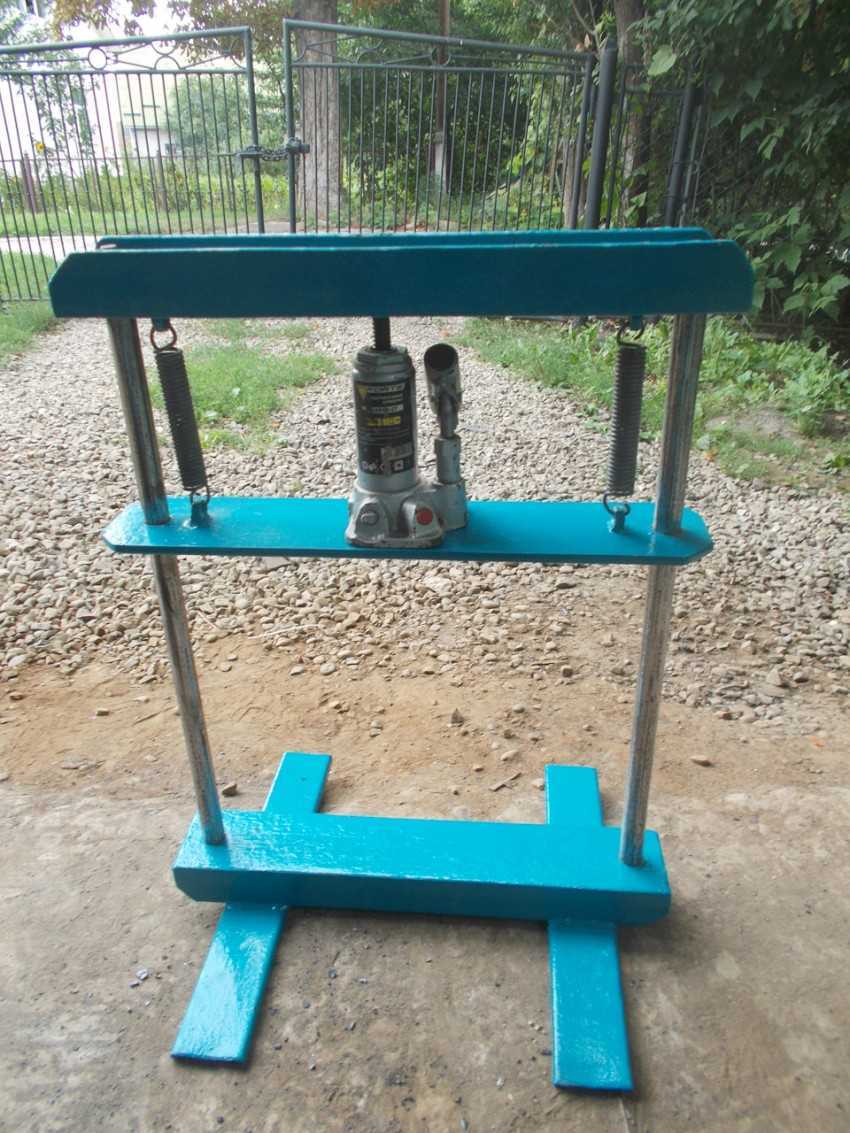

Устройство

Конструкция состоит из следующих элементов:

• замкнутой рамы из профиля, на которой предусмотрены опоры для повышения устойчивости;
• подвижной поперечины, на которой закреплен корпус домкрата;
• пружин обратного хода, расположенных между подвижной планкой и верхней частью рамы.

Устройство пресса из домкрата.

Некоторые мастера предусматривают установку винтовых опор, позволяющих монтировать оборудование на неровном полу. На нижней поперечине могут располагаться тиски или оправка для удержания обрабатываемых деталей. Силовое воздействие осуществляется стальной пластиной или пуансоном, изготовленным из болта либо прутка (приспособление позволяет выдавить подшипник качения из шестерни или корпусной детали).

Принцип работы

Обрабатываемую деталь необходимо уложить на нижнюю поперечину станины или оправку. Затем следует смонтировать инструмент, при помощи которого будет деформироваться заготовка. Пресс имеет ручной привод от рычага, который вставляется в направляющее кольцо на домкрате. После нескольких движений рукояткой вверх–вниз шток начинает опускать подвижную поперечину.

Обязательный инструментарий

Самостоятельная сборка пресса невозможна без использования ряда инструментов:

• резьбовой вилки;
• болгарки и ножовки;
• строительного уровня;
• рулетки;
• дрели;
• сварки.

Обратите внимание!

• Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)

• Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих

• Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Гидравлический пресс своими руками. Самодельное оборудование: чертежи, схемы :

Довольно часто в быту возникает необходимость выполнить всевозможные ремонтные работы или утилизировать отходы, в процессе чего не обойтись без гидравлического пресса. Гидравлический пресс своими руками можно изготовить, руководствуясь правилами проведения работ, представленными ниже.

Особенности изготовления гидравлического пресса

Для того чтобы изготовить гидравлический пресс, нужно будет подготовить традиционный домкрат, который выступит в качестве основного рабочего элемента. Необходимо помнить о том, что домкраты могут быть разными. По этой причине перед началом изготовления пресса нужно определить, какое максимальное усилие будет вам необходимо при проведении работ. Таким образом, если использовать гидравлический пресс, усиление которого не превышает 200 кН, то нужно будет применить только силу человека, которая должна будет прилагаться через специальный рычаг. Если предполагается использовать более мощное прессовое оборудование, то нужно будет использовать электропривод.

Перед тем как изготовить гидравлический пресс своими руками, нужно учесть, что существует множество разновидностей данного оборудования, каждая из них отличается конструкционными особенностями, месторасположением и количеством главных составляющих.

Технология проведения работ

Для того чтобы изготовить гидравлический пресс своими руками, первоначально будет нужно подготовить стальные заготовки разной формы и габаритов. Таким образом, для того чтобы получить основание пресса, нужно использовать толстый стальной лист, если такого нет, то можно изготовить его из отдельных отрезков стального профиля, сечение которого равно 100 миллиметров. Габариты основания будут зависеть от вида работ, которые предполагается выполнять. От этого параметра будет зависеть и устойчивость установки при эксплуатации.

Изготовление дополнительных элементов

Перед тем как начинать изготавливать гидравлический пресс своими руками, нужно учесть, что в роли направляющих стоек необходимо применить отрезки металлического уголка, размер которого равен 100х100 миллиметров, его высота должна быть равна 1,5 метра. Таких заготовок должно быть 4. Эти элементы необходимо приварить вертикально к стальному основанию, расположив по два с обеих сторон. Шаг между рядом расположенными уголками должен быть равен 100 миллиметрам, что необходимо для того, чтобы концы рабочего упора конструкции помещались. Их необходимо сделать такой же ширины. В верхней зоне все стойки должны быть сопряжены между собой посредством приваренного к ним стального профиля, изготовить его необходимо по соответствующему размеру. Этот же элемент станет выступать в качестве неподвижного упора, когда вы изготавливаете пресс гидравлический ручной.

Рекомендации специалиста по изготовлению гидравлического пресса

По данной технологии проведения работ домкрат предполагается закрепить на основании. Это говорит о том, что работу необходимо осуществлять при ходе штока вверх. Что касается направляющих стоек, которые должны располагаться в нижней части по высоте домкрата, их для более внушительной жесткости нужно укрепить с помощью двух болтов с каждой стороны. Для чего в рядом расположенных уголках нужно проделать сквозные отверстия, которые должны совпадать с диаметром болтов?

Сборка съемного упора

Пресс гидравлический ручной изготавливается по определенной технологии, которая предполагает на следующем этапе начало сборки одного из элементов гидравлического пресса, он называется съемным упором. Его следует установить таким образом, чтобы шток домкрата был укреплен в его центральной части. Тогда как сам съемный упор при работе должен скользить между направляющими стойками. По этой причине его длина должна быть эквивалентна расстоянию между наружными краями стоек, в качестве которых выступают уголки. Работа гидравлического пресса должна предполагать жесткость конструкции, для этого съемный упор нужно изготовить из полотна стали, толщина которой равна 10 миллиметрам. Из него с помощью металлорежущего инструмента нужно выкроить 10 равных по габаритам пластин, ширина каждой из которых должна быть равна 100 миллиметрам. Две пластины нужно сделать короче остальных на 10 миллиметров. После длинные пластины нужно укрепить между собой в отдельных точках или швом. Тогда как короткие пластины должны быть приварены с двух сторон данного блока с отступлением от концов 10 сантиметров. При запуске оборудования данные выступы не позволят съемному упору двигаться в сторону.

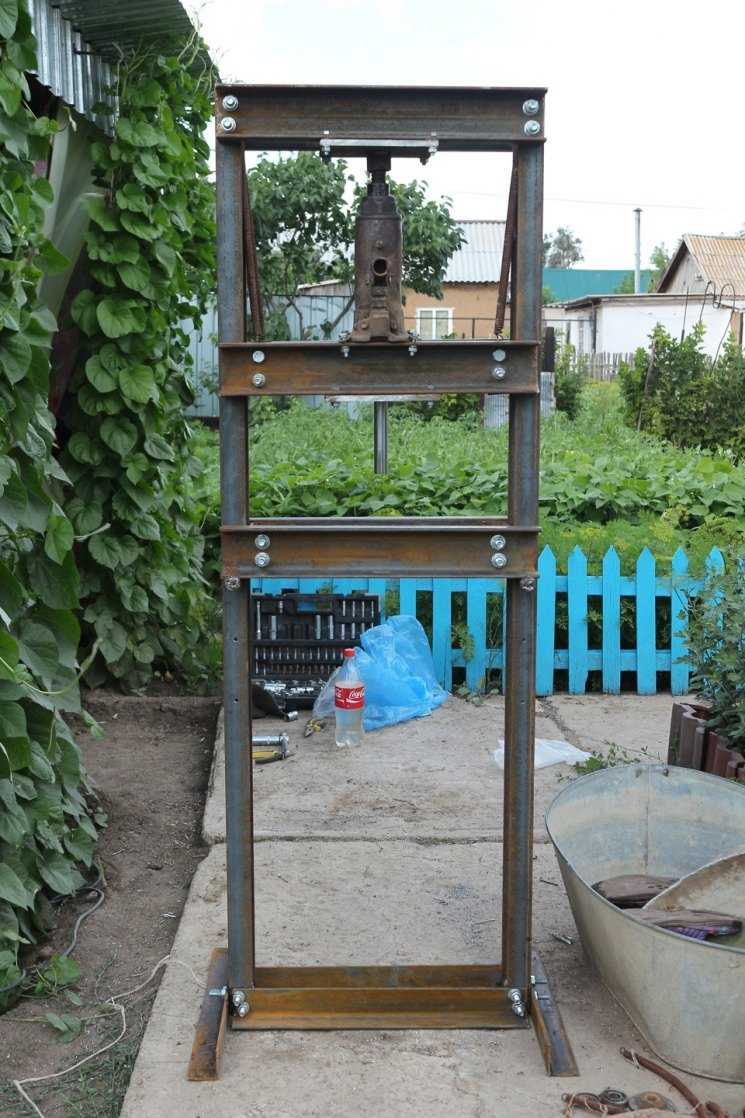

Как сделать пресс из домкрата своими руками?

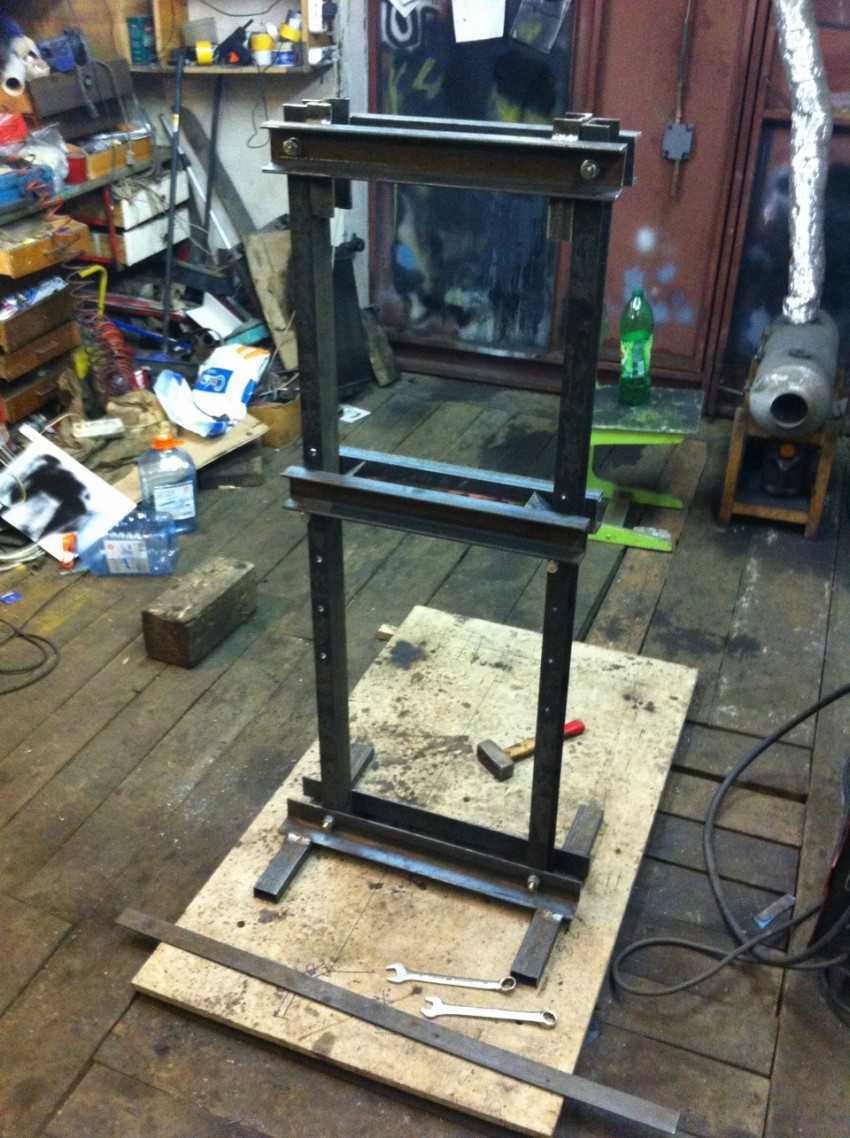

В основу данного оборудования входит надежная рама. Она изготавливается из швеллера или металлических углов.

Как сделать самодельный пресс из домкрата своими руками, чертеж

Шаг	Описание
Рама используется со сдавливющим усилием до 5 тонн	1 (упорна балка сверху);2 (крепежные элементы);3 (домкрат до 20 т);4 (пружинный механизм);5 (подвижная конструкция);6 (стопор);7 (приспособление для регулировки);8 (поперечная конструкция);9 (опорные ножки).
Все надежно закреплено	Возможны два варианта: при помощи, что надежнее. Есть монтаж на болтах

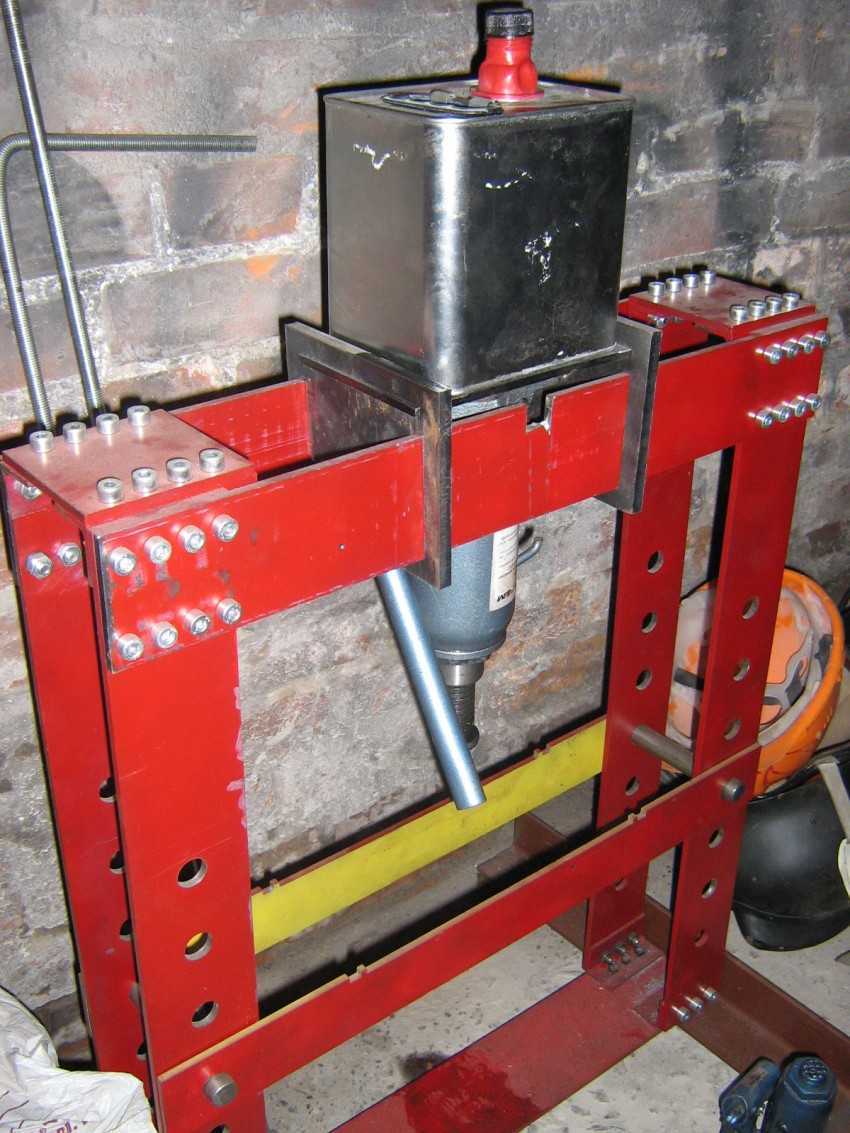

Гидравлический пресс своими руками из домкрата чертеж с болтовым соединением	Здесь необходимо точно рассчитать усилие пресса
Монтаж балки понадобится для большей жесткости	Опорный элемент можете придумать сами, в зависимости от воображения. Наличие перекладины снизу обязательно, для жесткости.

Совет! При производстве гидравлического пресса из домкрата в первую очередь нужно обеспечить прочность рамы, именно на нее будет оказываться нагрузка.

Какой домкрат подойдет для нашей конструкции

На сегодняшний день чаще всего используется для производства гидравлического пресса стаканный домкрат. Есть недорогие устройства, которые в состоянии выжимать более двадцати тонн.

Стаканный гидравлический домкрат
Примечание! Но есть проблема в использовании подобного оборудования, они не способны функционировать в перевернутом состоянии.

Вроде логично, закрепить домкрат на верхней балке, а нижнюю использовать, как опору, но в этом случае домкрат придется дорабатывать.

Переделка конструкции:

• Вариант 1: устанавливаем бак и связываем его с отверстием для заливки домкрата при помощи силиконовой трубки.
• Вариант 2: потребует новой разработки самого домкрата.

Работа системы прижима

Чтобы сделать пресс из гидравлического домкрата своими руками, предусматривается формирование штока. Многие мастера утверждают, что он не удобен в работе. Нужна большая площадь для разработки различных, крупных пресс-форм и деталей больших габаритов.

В роли колодок можно использовать чушки, в которых делаются глухие отверстия для укрепления с основной конструкцией пресса. Если нет финансовых возможностей, то узлы можно изготовить самостоятельно. В балке нужно сделать отверстие, куда должна войти пятка домкрата, практически без зазора. Затем делаем несколько отверстий для возвратного механизма.

Балки изготавливаем с открытыми гранями

Затем в верхней части узла привариваем отрезок трубы для посадки домкрата. Нижнюю часть привариваем при помощи уголков.

Роль переставной опорной балки

Для крепления переносной балки, подойдут стальные массивные пальцы. На вертикальной части рамы делаем ряд круглых просечек на разной высоте. Диаметр просечек должен совпадать с сечением всех болтов.

Крепление опорной балки

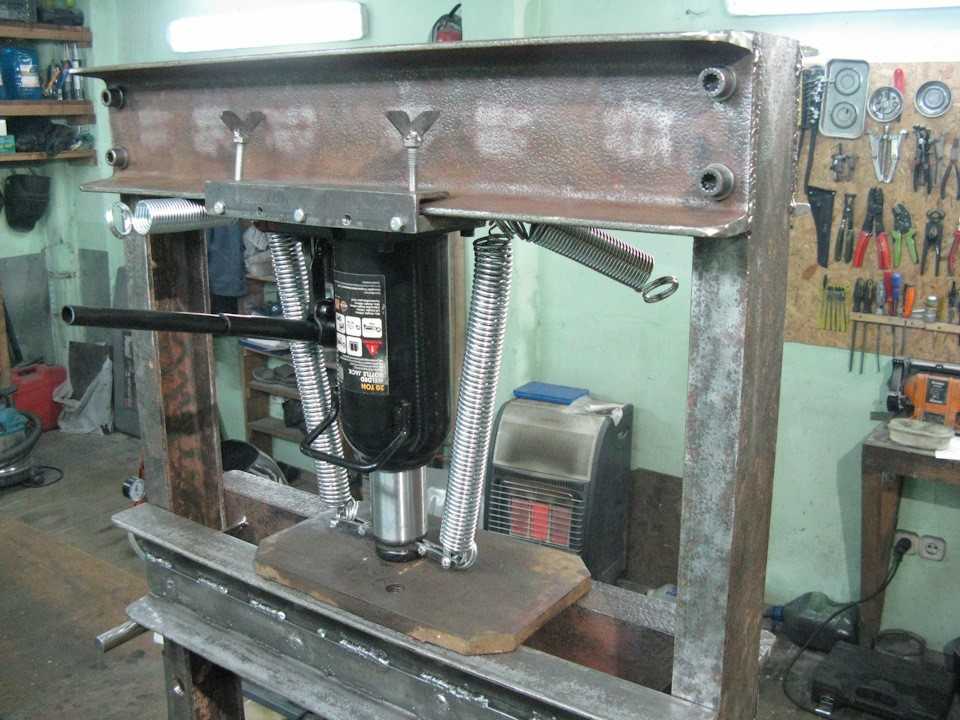

Установка возвратного механизма

Последняя деталь в конструкции гидравлического пресса, это возвратный или пружинный механизм. Здесь можно вставить обычные пружины для дверей. Задача может значительно усложниться при использовании верхней бабки, так как собственный вес может не позволить сжиматься пружинному механизму.

Увеличиваем число пружинСовет! Один из вариантов, это увеличение числа пружин до 6-ти или использование более мощных деталей.

Если отсутствует верхняя колодка, то рекомендуется закрепить пружину к штоку при помощи шайбы. Если образовались излишки длины пружины, можно расположить их в наклонном состоянии.

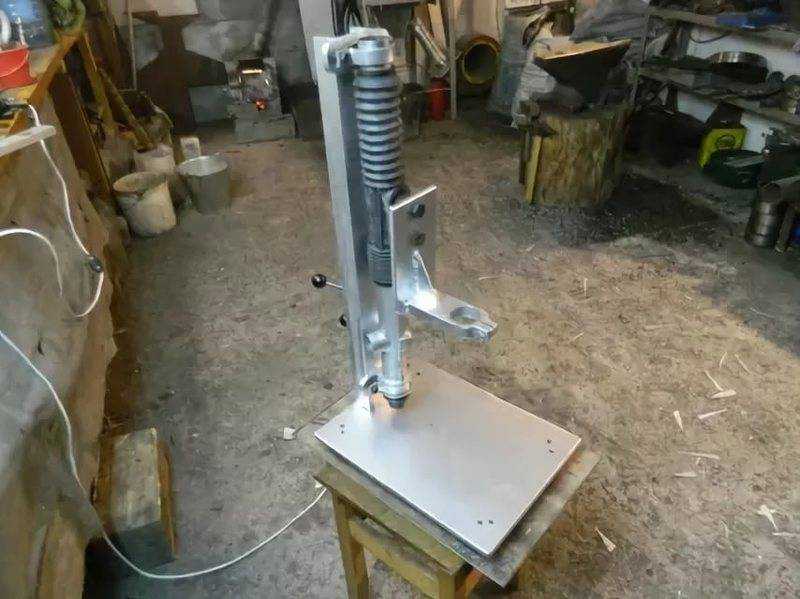

Сложности изготовления станка из рулевой рейки

Главная проблема заключается в правильном выборе комплектующих. Для анализа оптимального варианта следует ознакомиться с преимуществами и недостатками заводских моделей.

Одним из негативных моментов в работе заводских сверлильных станков является большой люфт. Это не дает возможность сделать отверстие диаметром до 4 мм. Это обусловлено относительно небольшой массой конструкции, которая не компенсирует вибрации, возникающие при работе силовой установки. Модернизация станка может привести к неправильной работе и как следствию — быстрому выходу из строя.

Для изготовления сверлильного оборудования необходимо продумать следующие нюансы:

• устройство для изменения положения рабочие части с установленным сверлом. Одним из альтернативных вариантов является использование рулевой рейки или домкрата. Домкрат необходимо в том случае, если на деталь следует осуществлять сильный прижим во время сверления;
• опорный стол и стойка для крепления силового агрегата. Главным параметром выбора комплектующих для изготовления этих компонентов является их надежность и относительно большая масса. Лучше всего использовать швеллера и уголки. В качестве основания применяют стальной лист высотой не менее 3 мм;
• силовая установка. Для изготовления сверлильного станка своими руками чаще всего выбор останавливается на электродрели. Альтернативным вариантом может быть система, состоящая из шкивов и электродвигателя.

Только после того как будут выбраны комплектующие для вышеописанных компонентов, можно приступать к самостоятельному изготовлению оборудования.

Для соединения компонентов системы понадобятся сварочные аппараты. Механическое крепление не обеспечит должный показатель надежности.

Конструкция гидравлического пресса

При выборе схемы оборудования необходимо ознакомиться с техническими бумагами заводских моделей. Это поможет составить оптимальный чертеж гидравлического станка. Взять необходимую информацию можно на сайтах производителей.

Одним из главных условий является устойчивость конструкции и возможность выдерживать большие нагрузки

Поэтому особое внимание необходимо уделить раме пресса. На ней будут располагаться основные компоненты

Самая простая модель для автомастерской состоит из следующих элементов:

• несущая рама. Изготавливается из швеллеров и уголков. Рекомендуемая толщина стали – от 2 до 5 мм.
• гидравлический домкрат. Для выполнения стандартных работ подойдет модель с грузоподъемностью 12 т. Лучше всего применять обычные бутылочные модели;
• опорный стол. На нем будет располагаться деталь, подвергаемая обработке. Он должен состоять из двух швеллеров с расстоянием между ними. В нее будет опускаться шток домкрата;
• насадка. Она устанавливается на рабочий поршень. Предназначена для выпрессовки деталей с различным диаметром.

Это общая схема оборудования, изготавливаемого своими руками. Рекомендуется предварительно рассчитать на бумаге требуемые усилия нагрузки, возможно – выбрать насос для увеличения скорости работы.

Важно, чтобы опорные лапы пресса увеличивали устойчивость. Дополнительно можно установить регулировочные болты, с помощью которых выполняется калибровка положения оборудования и домкрата

Кулинарное применение пресса из домкрата

И на десерт – несколько экзотическое, но очень популярное применение гидравлического пресса. Изготовив нехитрое приспособление из подноса, старой алюминиевой кастрюли и деревянной чурки – можно с легкостью надавить сока из винограда или яблок.

А если немного поработать с деревом – из самодельного гидравлического пресса можно соорудить настоящую маслобойню.

Обычный автомобильный домкрат, плюс немного смекалки и ненужного на первый взгляд хлама – и вы получите набор инструмента, которым раньше могли похвастать лишь промышленные производства и сервисы.

При выполнении различных работ в домашней мастерской нередко возникает необходимость воздействия на обрабатываемые детали методом прессования. О том, как сделать гидравлический пресс своими руками для выполнения таких операций, мы и поговорим в данной статье.

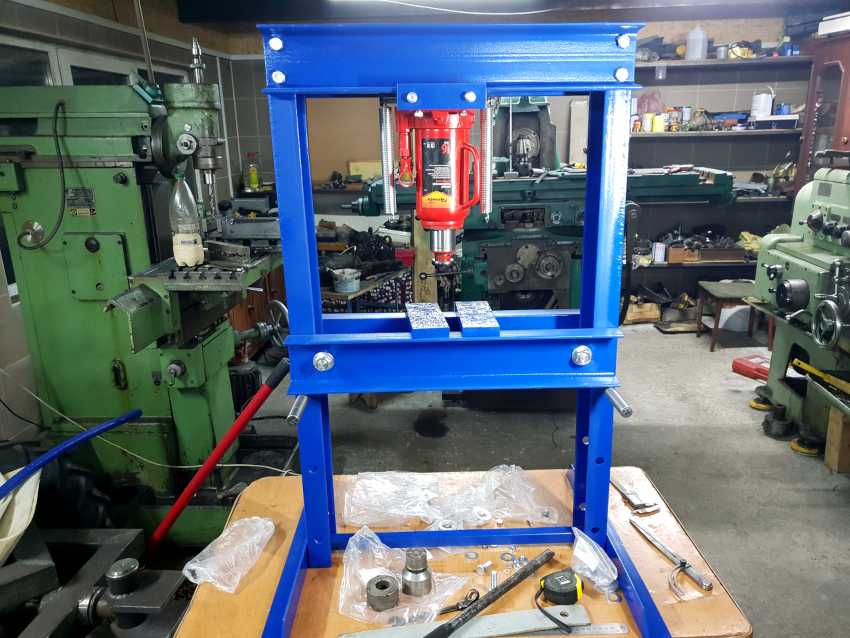

Самодельный гидравлический пресс

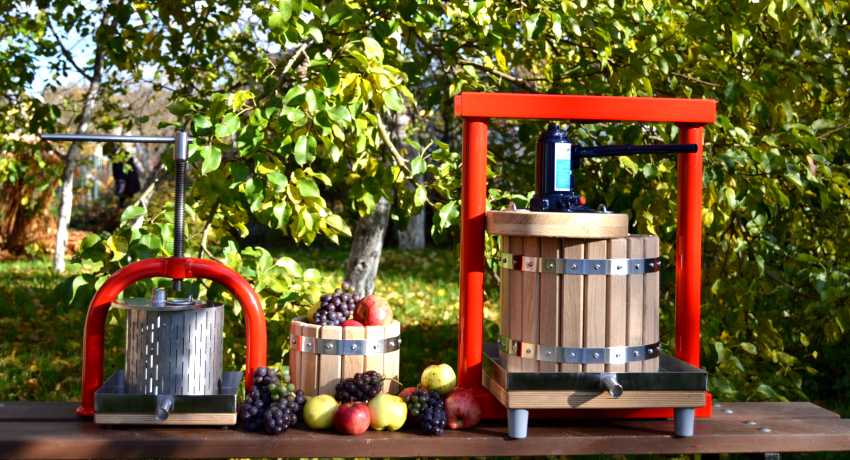

Пресс для отжима

Это лучший способ обработки выращенного урожая. Соковыжималкой не всегда можно справиться с переработкой плодов. Особенно, если объём работ предстоит внушительный.

Как сделать пресс для сока своими руками? Прежде, чем ответить на этот вопрос, разберём, какие бывают модели. Оборудование для отжима принято делить на следующие виды:

• механические;
• гидравлические;
• пневматические.

Последние два типа могут иметь как ручной, так и электропривод.

Вот инструкция из серии «делаем пресс для отжима своими руками»:

• Подготовьте ёмкость необходимого вам объёма для измельченных плодов. Подойдёт барабан от старой стиральной машинки. Просверлите на его стенках ряд отверстий.
• Найдите тару большего размера, но без днища. Также проделайте в ней отверстия.
• Вставьте одну посудину в другую, поместив между их стенками брусок дерева.
• Из пиломатериала сделайте П-образную раму. На её перекладине установите толстый металлический круг и надёжно зафиксируйте его.
• Поместите обе ёмкости внутрь большого пластикового таза, в дне которого проделайте отверстие для стекания отжимаемой жидкости. Не забудьте закрепить саму трубку.
• Раму забетонируйте. На её корпус установите получившуюся конструкцию.
• Приготовьте тару для сбора сока и опустите в неё свободный конец трубки. Простейшее пневматическое устройство готово!

Собрав пресс собственноручно, вы получите именно то оборудование, которое вам необходимо. А если не пожалеть времени на выбор подходящих материалов, то прибор прослужит вам долгие годы.

Вариант для макулатуры

Это нужная в хозяйстве вещь. У каждого постепенно накапливается кипы старых газет, журналов, ненужных документов и картонных коробок. От всего этого надо избавляться.

Обратите внимание!

• Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)

• Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих

• Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

В данном случае размеры пресса своими руками совсем невелики. При этом он позволяет спрессовать довольно большое количество бумаги и картона. Применяется он также для устранения жестяных банок и тары из пластика.

Если собирать самостоятельно, то необходимо учесть:

• массу;
• показатели поршня;
• геометрические параметры инструмента;
• характеристики станины.

Расчет размеров и изготовление механического

Прессы механического типа используются для обработки кожаных изделий, металлических компонентов, а также картона и поролона. Чтобы самому смастерить устройство, необходимо:

• Четыре одинаковых уголка из металла с длиной около 90 сантиметров соединить с четырьмя уголками, длина которых составляет 55 сантиметров. Чтобы их скрепить, используют обычные шурупы или электрическую сварку.
• Закрепить между собой два полученных железных прямоугольника металлическими трубами.
• Усилить изготовленный короб стальными пластинами и поперечными прутьями.
• Сделать в одной из стенок небольшую дверцу, через которую можно будет доставать спрессованные изделия.

Затем приступают к формировке основного компонента — поршня. Для этого железные швеллеры длиной 55-65 сантиметров сваривают друг с другом. После чего конструкцию усиливают поперечной железной балкой. В ее центре присоединяют фланец со вставленным внутрь прутом. Затем к железному коробу с противоположных сторон приваривают швеллеры.

Когда конструкция будет полностью собрана, на прут надевают шайбу с гайкой и подшипником.

Как правильно выполнить сборку оборудования

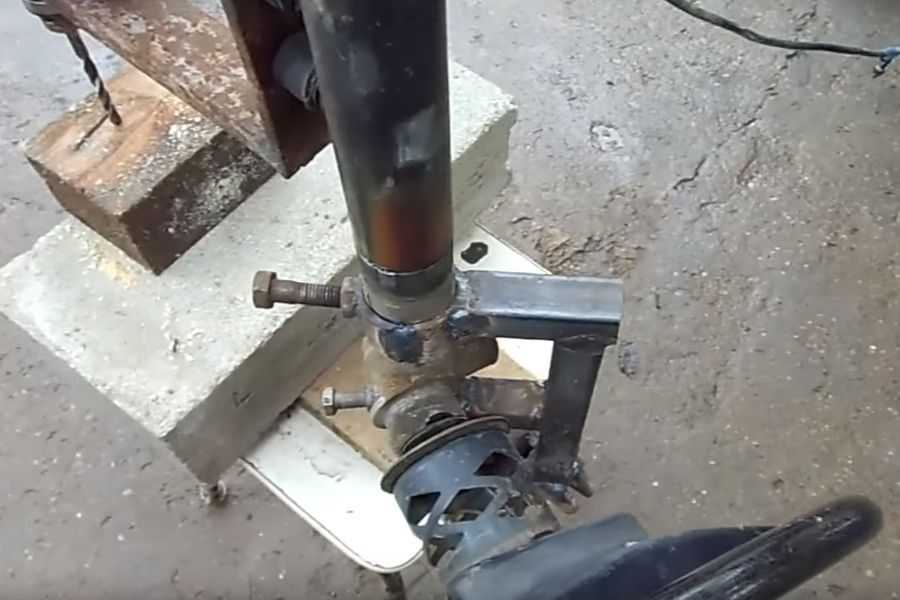

С этапами сборки самодельного сверлильного станка на базе рулевой рейки и серийной дрели можно познакомиться по видео, которое нетрудно найти в интернете.

Действовать можно и в соответствии со следующей несложной инструкцией.

• Сначала изготавливается станина, к которой привариваются ножки для надежной установки на верстаке.
• В металлическом листе, который служит верхней частью основания станины, выполняются отверстия для крепления зажимных приспособлений.
• К основанию станины приваривается несущая стойка, которая дополнительно укрепляется ребрами жесткости в месте крепления.
• К несущей стойке надежно крепится рулевая рейка от автомобиля, на нее монтируется рукоятка для вращения и регулируется ее ход.
• Для дрели изготавливается специальное крепление, при помощи которого инструмент присоединяется к рулевой рейке в том месте, где на ней имеются монтажные болты. Сделать это несложное по конструкции крепление поможет соответствующее видео или чертежи такого устройства.
• После того как дрель будет соединена с рулевой рейкой, необходимо отрегулировать правильность ее пространственного положения относительно поверхности рабочего стола.
• После сборки проверяется надежность крепления всех конструктивных элементов, а сам станок тестируется.

Выполнение работ

Самый популярный и универсальный вариант — гидропресс. В первую очередь создается платформа для размещения домкрата и рама. Основание должно быть самой укрепленной частью пресса, так как оно принимает на себя наибольшую нагрузку, которую затем распределяет по всей остальной конструкции.

Платформу и раму изготавливают из швеллера и дополнительно усиливают ребрами жесткости. Все швы необходимо проваривать с двух сторон. Для большей стойкости домкрата приваривается прямоугольный металлический лист. Чтобы подвижный упорный элемент двигался без перекосов к раме приваривают направляющие флажки. Предварительно нужно сделать чертежи гидравлического ручного пресса. Своими руками начертить их несложно, к тому же так вы учтете все детали будущего устройства.

Упор и стойки

Следующий этап — изготовление упора и стоек. Используется швеллер или уголок. Длина упора должна соответствовать ширине опорного механизма. Все стыки качественно провариваются. После этого следует изготовить съемный упор, он будет двигаться вдоль направляющих и передавать усилие от домкрата. Для этого из металлического листа следует вырезать две полосы и просверлить в них отверстия под болты.

Привариваются небольшие крючки для закрепления пружин. При нижнем расположении домкрата, относительно всей конструкции, можно ограничиться слабыми пружинами или вовсе от них отказаться. В этом случае вес всей конструкции будет давить на домкрат и тем самым задвигать шток. Пружины также не понадобятся при использовании винтового домкрата.

Если планируется применять пресс для авторемонтных работ, то удобно будет изготовить упорный шток из трубы или сломанного вала. Он понадобится для выпрессовки и запрессовки деталей.

Сборка элементов

Следующим этапом работ является сборка и подгонка всех элементов пресса. И также проверяются все сварные соединения. Сварка должна быть безупречной, любой дефект при работе под нагрузкой может привести к разрушению пресса и даже опасности возникновения несчастного случая. Финальный штрих — грунтовка и покраска всей конструкции. Пресс готов, его конструкция позволяет с легкостью извлекать домкрат в случае необходимости.

Такой несложный способ позволит обзавестить очень полезным в хозяйстве инструментом: пресс для изготовления деталей или пресс для яблок, своими руками можно сделать тот тип оборудования, который будет необходим.
