Как сделать мотовелосипед

Шаг 12: Установка люльки.

И последнее, что следует добавить — люльку для перевозки ребёнка и вещей.

Подберите размер люльки в соответствии с вашими потребностями. Меня выбранный размер люльки вполне устраивает, так как мне нужно перевозить двоих детей и багаж. Иногда в люльке могут находится четыре ребёнка со своими вещами. Если вам не требуется так много места, то можете сделайте её меньше. Потому что даже при небольшом встречном ветре большая люлька будет создавать ощутимое аэродинамическое сопротивление. Можете сначала изготовить макет из картона. И только после того, как он вас полностью устроит, переходить к дереву.

Также потребуется установить отражатели и другие необходимые аксессуары безопасности.

Нюансы установки тормозной системы

После проведения указанных выше манипуляций сборку техники можно считать оконченной

Отдельное внимание следует уделить тормозному узлу и мосту. На взрослый трехколесный велосипед подходит только дисковая система, ободной аналог корректно установить невозможно

Блок потребует дополнительных финансовых вложений, чтобы дальнейшая эксплуатация изделия была безопасной для велосипедиста и окружающих. В комплекте предусмотрены диски, ступицы, суппорты, ручной рычаг управления.

При монтаже моста особых сложностей не предвидится. Узел агрегирует с большинством классических рам. Сначала демонтируют все штатные детали задней части (цепочку, колесо с крылом, багажник, ручной тормоз). На посадочный отсек обода монтируют разновидность моста категории UK. Упоры заводят за нижнюю трубу задней рамной части, ось продевают в специальные проушины. Элементы надежно затягивают, сопряженные детали фиксируются посредством хомутов. На следующем этапе устанавливают удлиненную цепь, сделанную из двух стандартных аналогов методом удаления лишних звеньев. Для этой цели применяют способ стачивания заклепки либо монтажа нового замка. Затем настраивают переключатель скоростей.

Будущий собственник трехколесного велосипеда, собранного самостоятельно, может соорудить аппарат без существенных финансовых затрат, оформив технику по своим предпочтениям с оригинальным дизайном. В итоге пользователь получит не только личную эксклюзивную веломашину, но и помощника по транспортировке продуктов и прочих предметов. Специалисты рекомендуют регулярно смазывать трущиеся детали, а также следить за другими элементами конструкции.

Перечень оборудования

Для выполнения всего объема работ по созданию деталей и сборке готового велосипеда требуется ограниченный список оборудования. Он включает:

1. Станок гибочный. Это приспособление для сгибания труб под необходимым углом. Стоимость ручного станка, подходящего для работы с алюминием и малопрочными сортами стали начинается от 15000 р. Более мощный автоматический станок стоит от 200000 р.
2. Станок труборезный. Необходим для ровного отсечения излишков трубы. Предложения на рынке начинаются от 60000 р.
3. Сварочное оборудование. Для работы достаточно стандартной газосварки. Цена на новый комплект – от 20000 р.
4. Распылители краски. Цена на стандартные краскопульты начинается от 2000 р. Однако более качественную покраску с использованием статического электричества можно осуществить с помощью аппаратов, стоимостью от 10000 р.
5. Сушильная камера. Это одна из наиболее дорогих статей расходов при закупке оборудования. Минимальная цена камеры – от 200000 р. Для массовой продукции потребуется более объемная камера от 600000 р.
6. Станок для натяжения спиц на колеса. Цена на него относительно невысокая – от 4000 р.

Для сборки велосипеда также необходим ручной инструмент. В основном это гаечные ключи различных номеров.

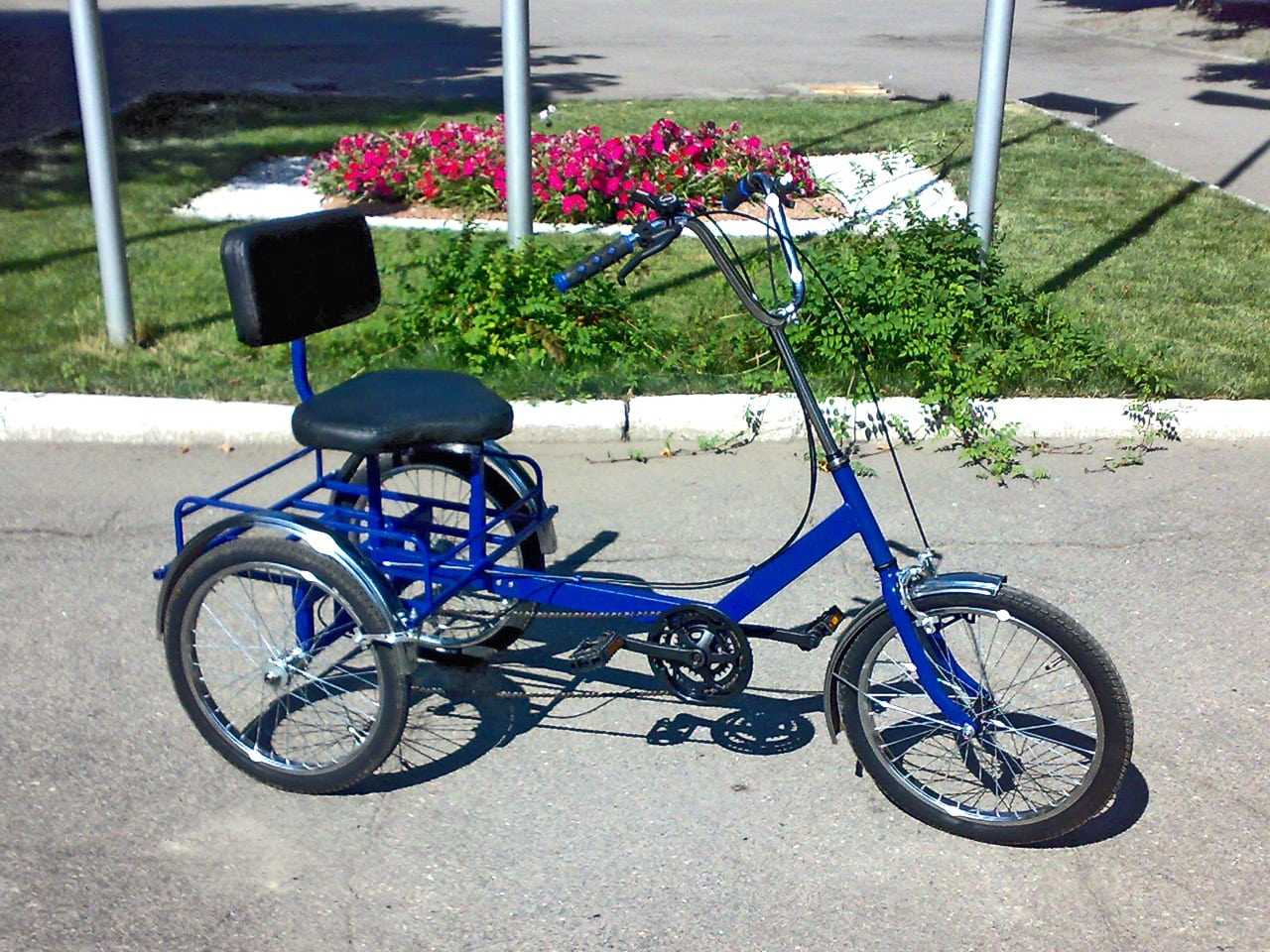

Преимущества пользования трехколесным велосипедом для взрослых

Наиболее часто такой тип транспорта применяется для людей в возрасте или для тех, кто не может нормально удерживать равновесие во время езды.

Трехколесный велосипед имеет следующие преимущества:

• такой вид устройства подойдет абсолютно для любого человека не зависимо от возраста;
• стоимость устройства доступное;
• каждый человек сможет самостоятельно сделать такой тип устройства, при этом нет необходимости затрачивать большое количество средств и иметь специальные навыки;
• велосипед устойчивый во время езды независимо от типа дороги;
• может применяться для перевозки грузов;
• считается более безопасным, нежели двухколесное устройство;
• низкая рама подойдет для людей различного возраста.

Грузовой велосипед своими руками

Тот, кто умеет работать с инструментами и комуне чуждо техническое творчество, без особого труда изготовит самодельный грузовой велосипед. Чертежи такого транспортного средства легко найти в интернете, а за основу можно взять недорогой китайский байк. Также понадобятся металлические трубы круглого или квадратного сечения (предпочтительно стальные), болгарка и сварочный аппарат.

Двухколёсный грузовик

Наиболее простой способ увеличить грузоподъёмность велосипеда – установить на него большие багажные корзины спереди и сзади, однако такое усовершенствование не оптимально, так как перевозимый вес остаётся небольшим. Довольно лёгкой в изготовлении альтернативой может стать создание карго-байка типа Long John, конструкция которого хорошо зарекомендовала себя в течение белее чем столетней эксплуатации.

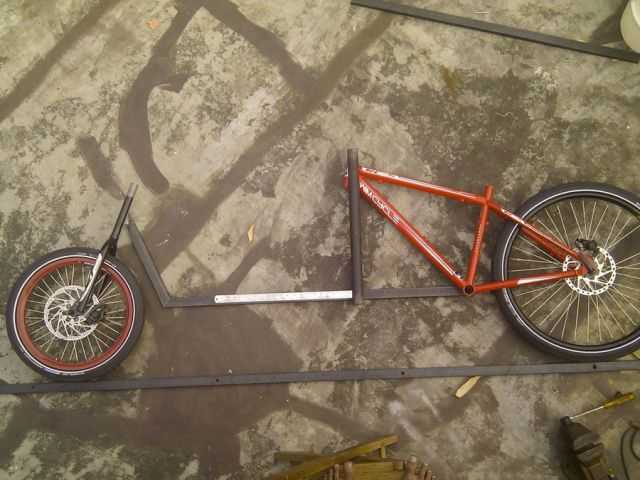

Заготовка для карго-байка

Для того чтобы сделать подобный велосипед, понадобится донор, у которого срезается нижняя труба переднего треугольника, а также рулевой стакан. Вместо них ввариваются длинная вертикальная рулевая и каркас с багажной площадкой. К багажнику приваривается переднее колесо, которое соединяется с рулём специальными тягами.

Новая рама байка типа Long John

Ещё один вариант, не требующий особых усилий, – увеличение колёсной базы велосипеда для создания лонг-байка. В этом случае придётся срезать перья заднего треугольника рамы и вварить вместо них удлинённые, что позволит установить багажник значительно большего размера. Можно также установить готовый фирменный комплект, закрепив его в дропаутах, тогда ничего резать не нужно.

Самодельный лонг-байк

Грузовые трайки

Двухколёсные грузовые велосипеды довольно просто изготовить в домашней мастерской, чего нельзя сказать об управлении таким устройством, особенно в условиях напряжённого городского движения. В странах Азии и Северной Европы для этих целей чаще применяются трициклы.

Для того чтобы самостоятельно сделать трёхколёсный грузовой велосипед дельтовидной конфигурации, придётся избавиться от заднего треугольника рамы, а вместо него приварить каркас с колёсами и багажником или пассажирскими сиденьями. Получится всем известная велорикша.

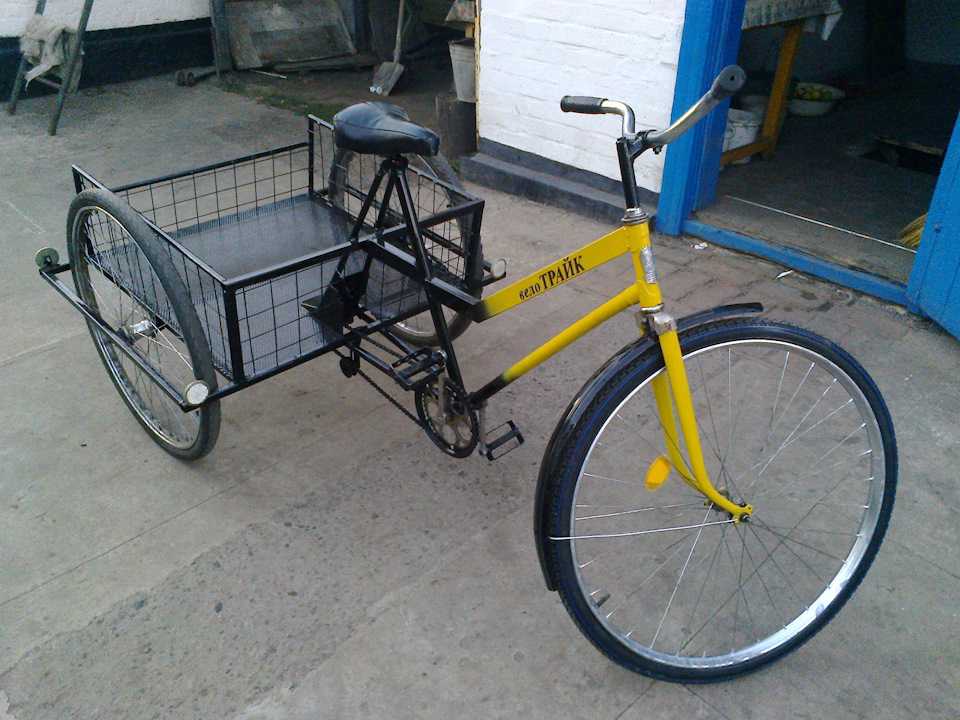

Самодельный грузовой дельта-трайк

Крутящий момент в таком трицикле передаётся на одно или сразу два колеса. Во втором случае потребуется мост с дифференциалом, который утяжеляет конструкцию, но делает её более управляемой и устойчивой. Можно также использовать фабрично изготовленный набор, который крепится к перьям и подседельной трубе, что опять же позволит избежать резки и последующей сварки металла.

Задний мост UK6S

Дельтовидные трициклы отлично подходят для неспешных поездок на даче, но в городских условиях управлять таким устройством будет тяжело, так как на поворотах он теряет устойчивость. Кроме того, вы не видите, что происходит с грузом за вашей спиной или чем занимаются дети, которые сидят сзади. Поэтому удобнее использовать европейский трайк обратной дельтовидной конструкции, известный также как christiania bike, который получил своё название от одного из районов Копенгагена.

Различные виды европейских трициклов

Для преобразования в такой трицикл подойдёт практически любой велосипед. У донора срезается передний треугольник, а к подседельной трубе с перьями приваривается труба с рулевым стаканом в конце. К рулевой колонке прикрепляется грузовая платформа с колёсами, а П-образная труба на ней служит для управления получившимся транспортным средством.

Общая схема трицикла для уличной торговли

Вариантов переделки обычного байка в грузовой существует великое множество, всё зависит только от вашей фантазии и смекалки. На популярном сервисе Youtube даже можно найти ролик, демонстрирующий, как двенадцатилетний парнишка собирает свой первый карго-трайк. Если уж ему это удалось, то у вас тоже всё непременно получится.

Использование веломобилей

У велосипедных конструкций с 4 колёсами есть отдельное название – веломобиль. Кому может понадобиться такая экзотичная вещь? Разберём подробнее:

• Пожилые люди – веломобиль не требует удержания равновесия, может останавливаться в любой момент, что, без сомнений, будет очень по нраву старикам и болеющим.
• Пары – если тандем можно назвать «спортивным инвентарём», то на четырёх колёсах и с двумя креслами можно отдыхать, как многие из нас отдыхают, арендуя педальный катамаран на море.
• Взрослые с детьми – можно поставить одно или два детских кресла, и перевозка детей будет намного более безопасной.
• Спортсмены – несколько производителей продвигают свои модели для участия в кросс-кантри и триале. Веломобиль устойчив и имеет хорошее сцепление с самой мягкой почвой.
• Путешественники – они часто выбирают трайки (крупные трёхколёсные велосипеды), но есть и хорошие самодельные варианты с размещением водителя полулёжа. На дальних расстояниях обычная компоновка велосипеда далеко не идеальна, а вот свободный набор модулей, большой объём груза и просто достаточное пространство четырёхколёсной конструкции – идеальный выбор.

Как видим, несмотря на кажущуюся экзотичность, такой вид велосипедов не просто достоин права на существование, но и может серьёзно заинтересовывать определённые классы райдеров.

Веломобиль повышенной проходимости и особенности его создания

При изготовлении веломобиля важно учесть многие детали

• Каким образом будет использоваться транспортное средство;
• Сколько скоростей необходимо владельцу необычного средства передвижения;
• Каковым будет дизайн конструкции;
• Качество и количество крепежных элементов.

Для тех, кто планирует выжимать максимум из своего нового железного друга, нужно призадуматься о том, чтобы колеса или шины имели хорошую резину. Ведь для тех, кто собирается проводить множество времени в любое время года на веломобиле, важна проходимость транспорта. Для этого можно использовать вместо обычных шин, шины крупнее, больше диаметром.

А также, для более высокой проходимости включают в конструкцию средства передвижения вместо привычных трех колес, четыре. Высота сидения также может повлиять на проходимость, потому что, чем выше сидение, тем безопаснее пассажиру, он защищен от влияний тротуара, земли и других поверхностей.

Последовательная инструкция по созданию велорикши

Важно! Чтобы переоборудовать свой велосипед правильно, необходимо обращать внимание на детали и строго следовать инструкции. Используйте только качественные материалы, так вы получите более долговечный и надёжный транспорт

Чтобы получить более долговечный и надёжный транспорт используйте качественные материалы

Конструкция

Перед тем как сделать велорикшу, определитесь с конструкцией. Существует два варианта такого транспорта. Наиболее распространённым является тот, где водитель находится спереди пассажиров. Благодаря такой конструкции сидение пассажиров более устойчиво, так как расположено на двух колёсах. Есть и второй, обратный вариант, в этом случае пассажиры находятся спереди. Если вы хотите создать такси и возить клиентов на вашем велорикше, стоит задуматься о втором варианте, так как он больше нравится клиентам, для большей безопасности рекомендуется остановиться на первом варианте.

Важно! Помните, что в случае выбора второго варианта, сидение водителя должно быть расположено чуть выше кабины пассажиров, чтобы водитель отчётливо видел дорогу впереди. Внимательно проверьте до начала изготовления велорикши, все ли детали и инструменты у вас есть, так как отсутствие чего-либо может сделать невозможным создание велорикши своими руками

Лучше всего иметь несколько деталей в запасе (болты, гайки, поролон и др.)

Внимательно проверьте до начала изготовления велорикши, все ли детали и инструменты у вас есть, так как отсутствие чего-либо может сделать невозможным создание велорикши своими руками. Лучше всего иметь несколько деталей в запасе (болты, гайки, поролон и др.).

Чертёж и схема

Для изготовления велорикши своими руками важно подготовить чертёж или схему, хотя бы обобщённую, чтобы не допустить значительных промашек во время создания транспорта. Важно! Во время создание чертежа полезным было бы сделать краткий план, который позволит понять очерёдность ваших действий и сделает производство велотранспорта чётким, последовательным

Важно! Во время создание чертежа полезным было бы сделать краткий план, который позволит понять очерёдность ваших действий и сделает производство велотранспорта чётким, последовательным

Чертёж или схема необходима, чтобы не допустить больших промашек во время создания велорикши

Основной этап работ

Основой для велорикши является велорама, к которой нужно приварить дополнительные металлические элементы

Чтобы понять, что должно получиться, обратите внимание на трёхколёсные велосипеды и фото готовых велорикш. Конструкция очень проста и понятна

Помните, что использовать нужно только прочный металл, ведь транспорт будет нести вес в 2–3 раза больше, чем стандартный велосипед.

Затем необходимо прикрепить трансмиссию (не забудьте о звёздочке зубчатого типа на ведущее колесо), велосипедную цепь (её просто надеваем), педальный механизм. Велосипедную цепь смажьте, перед тем как крепить на велорикшу. Следующим этапом идёт монтаж рулевого управления, оно полностью соответствует велосипедному.

Важно! Чтобы обезопасить себя и пассажиров, вы можете смонтировать рулевой тормоз и добавить сигнальную систему, которая будет оповещать о приближении транспорта

Заключительные детали

Последним этапом работ над велотакси является создание сидения. Его нужно сделать из фанеры, оббить кожей, поместив под неё поролон для удобства. После этого нужно проверить все крепления, затянуть болты и убедиться в надёжности конструкции. Далее, на велорикшу надевают навес, который спасёт от солнца и плохой погоды пассажиров.

Из статьи вы узнали, как сделать велорикшу своими руками. Это достаточно просто, а стоимость деталей мала. Конструируйте велотакси у себя дома и катайтесь вместе с родными по городу, наслаждаясь пейзажами и свежим воздухом. При желании велорикша может стать замечательным бизнесом и позволит вам заработать.

О том, как открыть и вести собственный бизнес, читайте на сайте https://zhazhda.biz/

Назвать велосипед идеальным видом транспорта мешает проблема с его хранением, которая является актуальной для каждого велосипедиста. Каждый решает эту проблему по-разному, но мы вам сегодня предлагаем сделать крепление на стену своими руками.

Как снять цепь с замком? Снятие сплошной цепи. Установка сплошной и замочной цепи на синглспид и многоскоростной байк.

Велопрогулки — увлечение для активных и динамичных людей. Если вы отправляетесь в путешествие или на отдых на машине, отказывать себе в удовольствии прокатиться на природе на любимом двухколёсном друге не придётся, если, конечно, вы знаете, как сделать багажник для перевозки велосипеда своими руками.

Разновидности материалов для рам

В зависимости от предназначения велосипеда на производстве подбираются различные типы материалов для изготовления рамы. Это необходимо для поддержания баланса между прочностью, весом и стоимостью изделий, придания им определенных характеристик. Так к основным видам относят:

1. Углеродистая сталь. Это самый дешевый и тяжелый материал, но его качество во многом зависит от типа стали. Низкоуглеродистые мягкие стали (Steel) быстро ржавеют, легко деформируются, но именно они обеспечивают максимальную экономию на материалах. Вес рамы – 4-5 кг. Высокоуглеродистые типы стали (High-ten) – это «золотая середина». При относительно низкой стоимости они достаточно устойчивы к нагрузкам и коррозии. При этом вес такой рамы составляет уже 3-4 кг.
2. Хромолибденовая сталь (30 ХМА по ГОСТ 4543). Кроме высоких прочностных характеристик она еще и легче других типов стали. Но качество компенсируется высокой стоимостью и редкостью. На данный момент рамы из этого металла производит только пара элитных брендов, например Marin. Вес рамы – 2,4-3,5 кг.
3. Алюминиевые сплавы марок Al 7005 с цинком и Al 6061 магнием и кремнием. На данный момент это основной материал для рам, подходящих как для городских, так и профессиональных спортивных моделей. При весе в 1,4-2 кг они практически не коррозируют и способны выдерживать высокие нагрузки. Однако есть и существенный минус. Алюминий быстро накапливает усталость и ломается раньше стальных аналогов, в среднем через 10 лет регулярного использования.
4. Титановые сплавы. Используется две основных марки, в зависимости от содержания алюминия и ванадия: 3Al/2.5V и 6Al/4V. При небольшом весе (1,3-1,6 кг) они прочнее и мягче алюминия, не поддаются коррозии. Однако обработка титана крайне сложна, а цена многократно выше алюминиевых аналогов. Поэтому титановые сплавы для изготовления рам используются крайне редко, как и хромомолибденовая сталь.
5. Углепластик. Это материал исключительно для профессиональных моделей, в которых необходимо достичь минимально возможного веса. Они сплетаются из стеклянных и углеродных волокон, а затем выпекаются при высоких температурах. Кроме высокой стоимости эти рамы имеют еще один существенный недостаток. Они неремонтопригодны и плохо переносят удары.

Некоторые производители, например, российский Litech используют сплавы из редкоземельных металлов для создания собственных типов рам. Однако они практически не распространены и в большинстве случаев со временем пропадают с рынка.

История возникновения

Самые первые велорикши появились несколько столетий назад. Родиной необычного транспорта является Япония – там велорикши появились на рубеже XVII-XVIII веков. В то время они представляли собой повозки на колесах, которые тянули за собой извозчики (рикши). Не обошлось здесь без влияния западной культуры на жизнь японцев. Темп жизни в городах стремительно вырос, людям нужно было перемещаться гораздо быстрее – носильщики паланкинов не справлялись, а использование лошадей влетало в копеечку. Понятно, что ни о какой приставке «вело» на то время еще и речи быть не могло – только пешком или бегом.

Разновидность столь экономичного транспорта быстро обрела популярность, и уже во второй половине XIX века в странах Южной и Восточной Азии повсюду сновали проворные повозки. Лишь в XX веке кому-то пришла в голову замечательная идея – объединить велосипед с повозкой, чтобы получить более удобное средство передвижения, которое будет двигаться с еще большей скоростью. Да и извозчик будет не так быстро уставать. Так и появилась велорикша – велосипедная повозка, которая приглянулась и жителям других континентов.

Разумеется, такой транспорт не может конкурировать с автомобилями, но сегодня во многих странах, привлекательных с точки зрения туристов, катание на велорикше является одним из самых популярных развлечений. Так, велотакси пользуется фантастической популярностью в центральной части Нью-Йорка, Лондона и Вашингтона. Несколько лет назад диковинка добралась и до российских столиц – в Москве велорикши ездят по Пушкинской площади, а в Санкт-Петербурге – по Дворцовой.

Каждая страна, внедрявшая велорикши, привносила что-то свое в конструкции и дизайн. В частности, можно заметить, что азиатские модели существенно отличаются от российских или европейских конструкций. Так, в западных странах предпочитают использовать трехколесные велотакси: в них водитель находится спереди, а 2-3 пассажира сзади. Такие повозки бывают открытого и закрытого типа. Находчивые вьетнамцы предпочитают показывать туристам достопримечательности что называется «лицом» – пассажиры расположены спереди, а водитель находится сзади, «толкая» перед собой повозку. В Монголии и Китае можно увидеть четырехколесные велорикши.

А в России производство необычного транспорта было налажено несколько десятилетий назад. Первые велорикши отечественного производства вышли с линии Армавирского завода в Краснодарском крае. Российские инженеры придумали, как снизить нагрузку на водителя. Установка солнечных панелей обеспечивает работу электрического двигателя – теперь у водителя нет нужды остервенело крутить педали. Вместо этого он может лучше следить за дорогой и любоваться окружающими ландшафтами вместе с туристами.

Чертеж трехколесного велосипеда своими руками

КАК СДЕЛАТЬ ТРЁХКОЛЁСНЫЙ ВЕЛОСИПЕД

Трехколесный велосипед из. двухколесного

Как из двухколесного старого велосипеда сделать трехколесный с грузовой тележкой?

Естественно,

что дело это хлопотное и потребует определенных технических навыков, подручных материалов и запасных частей. Не говоря уже о смекалке. Здесь нужны мужские руки, способные превратить данную затею в реальность.

Вот кинематическая схема трехколесного велосипеда (см. рис. 1).

Рис. 1. Схема привода трехколесного велосипеда с одной ведущей втулкой: 1 – переднее колесо 2 – привод на ведомую звездочку заднего колеса 3 – задняя втулка с дополнительной звездочкой на корпусе 4 – цепной привод на полуось заднего колеса 5 – ведущее заднее колесо 6 – заднее колесо свободного хода.

Педальный цепной привод работает на ведомую звездочку задней втулки, закрепленной на раме. На один из фланцев корпуса втулки наклепана звездочка дополнительной цепной передачи, приводящей во вращение полуось одного из задних колес. Для этого на полуоси глухо насажена звездочка, подобная дополнительной звездочке корпуса втулки.

В предполагаемой конструкции используется любая серийная втулка – как односкоростная, так и многоскоростная, как тормозная, так и безтормозная. В последнем случае, в дополнение к тормозу на переднее колесо, свободное от привода заднее колесо снабжается тормозом любого типа.

Некоторые умельцы разработали несколько типов грузовых велосипедных шасси, представленных на рис. 2. Велосипед справа предназначен для перевозки грузов различного вида и незаменим для дачников, садоводов- огородников, а слева – велосипед с грузовой тележкой, легко переоборудованной в кресло для пассажира.

За рубежом, например, увлекаются не столько веломашинами для перевозки грузов, сколько «пассажирскими» велосипедами, «трициклами» для прогулок, для передвижения престарелых людей. Интересны педикары – трехколесные велосипеды – достаточно легкие машины с трехступенчатой коробкой передач, дифференциалом, эффективной подвеской колес. Нередко, кроме козырьков и тентов, конструкторы предусматривают у своих трехколесных машин еще и дополнение к педальному приводу – привод ручной.

Комментарии: 1

Производители комплектующих

Для организации завода нет смысла открывать производство всех деталей для велосипеда. Это потребует слишком высоких стартовых вложений и разветвленной линии производства. Гораздо проще выбрать поставщиков деталей, уже зарекомендовавших себя на рынке:

Деталь	Производители
Амортизационная вилка	Лучшие – Fox, Magura, Manitou, Rock Shox, White Brothers.
Среднее качество – SR Suntour и RST
Тормозная система	Лучшие – Avid, Magura, Shimano.
Среднее качество – Tektro
Стоит избегать – Lee-Chi, Promax
Трансмиссия	Shimano, SRAM
Обода и втулки	Alex Rims, Bontrager, DT Swiss, Mavic, Shimano, WTB
Среднее качество – Mach1

Мотор-колесо для велосипеда

Самая популярная и доступная разновидность электродвигателя для велосипеда – мотор-колесо. Это устройство лишено многих недостатков, присущих подвесным моторам. Оно представляет собой электродвигатель постоянного тока, вмонтированный прямо в ступицу. Его мощность колеблется в самых широких пределах, что позволяет легко подобрать версию, соответствующую вашим запросам. Оно гораздо дешевле и практически не меняет внешний вид байка. Установка моторколеса не занимает много времени, и с ней легко справится любой, кто умеет читать инструкцию, а для остальных существует большое количество рисунков и видеороликов, детально иллюстрирующих процесс.

Как правило, производитель предлагает два вида поставки: неоспицованный мотор и готовое колесо со спицами и двойным ободом. Первый вариант позволяет вставить двигатель в уже имеющееся колесо, а второй полностью готов к использованию, недостаёт только покрышки с камерой. Обычно в набор также входят контроллер, ручки газа и тормоза, соединительные провода, крепёж и зарядное устройство. Аккумуляторную батарею чаще всего приходится покупать отдельно.

При выборе моторколеса следует обратить внимание на соответствие размеров его втулки расстоянию между ногами вилки или перьями рамы. Если её длина будет больше, то их придётся раздвигать, что крайне нежелательно

Трансформация простого велосипеда в электрический обычно занимает всего полчаса. Мотор-колесо легко устанавливается как спереди, так и сзади. Можно использовать сразу два двигателя и получить в итоге полноприводный байк. Далее подключается контроллер, батарея закрепляется на раме или подседельной трубе, на руле размещаются ручки газа и тормоза. Затем все эти компоненты соединяются при помощи проводов. Каждый из них имеет индивидуальный разъём, так что ошибиться невозможно. Вот и всё, можно садиться на велосипед и отправляться в путь.

В рамках одной статьи трудно ответить на все вопросы, которые могут возникнуть в процессе установки двигателя на ваш любимый байк. Каждый из перечисленных вариантов переделки имеет свои преимущества и недостатки. Можно лишь отметить, что по таким параметрам, как цена и простота установки, бесспорным лидером является мотор-колесо. Приложите немного усердия и смекалки, и у вас непременно всё получится. В конце концов, вы собираете не машину времени, а всего лишь велосипед с мотором.

Трёхколёсный велосипед своими руками

Ширина рамы в самодельном трёхколёсном грузовом велосипеде не должна превышать 50 см. Иначе велосипед нужно будет регистрировать в ГИБДД.

Замеры и просчёты

Чертеж с расчетами проектирования грузового велосипеда

Для начала необходимо просчитать детали и снять замеры, которые будут нужны для проектировки.

• Обязательное условие — устойчивость. Велосипед не должен падать, заваливаться набок при резких поворотах руля.
• Высота велосипеда и сидения должна рассчитываться таким образом, чтобы вам было удобно садиться и слезать.
• Педали и колёса лучше приобрести качественные и новые. Обязательно позаботьтесь о звонке и тормозах.
• Всё должно работать тихо и плавно. Крайне нежелательны скрипы, о качественной смазке деталей нужно подумать на первом этапе.
• Укрепите раму. При помощи арматуры и профилей усильте металлический каркас рамы, так как на него нагрузка существенно вырастет.

Для изготовления грузового трёхколёсного велосипеда своими руками нам понадобится старый велосипед, металлический профиль, пара колёс и, по желанию, дифференциал. Спилим вилку немного ниже сидения (сантиметров на 20) и приварим изготовленный заранее каркас из металлических профилей. Помним о допустимой ширине, чтобы потом не иметь проблем с сотрудниками ГИБДД.

Скрепляем колёса осью, по центру оси ставим звёздочку.

Установка заводского моста

Превосходно, если ваш грузовой велосипед будет иметь заводской дифференциал, тогда сборка вообще не доставит проблем. Всё, что нужно — это убрать все задние детали (тормоза, цепь, багажник и т. п.).

• Дифференциал (например, UK6S) устанавливается на посадочное, заводское место заднего колеса. Упоры моста подводим к задней части рамы, а ось устанавливаем в проушины и хорошо затягиваем.
• После монтировки заднего моста обязательно выставьте его под прямым углом к раме. Задняя ось должна располагаться параллельно передней.
• Теперь нам понадобится цепь. Она будет гораздо длиннее, чем на стандартных моделях. Для этого покупаем две цепи и подгоняем их под нужную нам длину.
• Остаётся теперь настроить переключатель передач.
• Тормоза на задний мост устанавливаются дисковые. Поздравляем! Ваш самодельный грузовой трёхколёсный велосипед готов к эксплуатации.

Сборка грузовой велотележки

Дизайн тележки, её высоту, навес, борты-сетки ограничивает только ваша фантазия. Есть множество моделей со съёмными верхними частями, что делает тележку ещё более функциональной. Такие трёхколёсные самоделки в стиле «винтаж» часто можно встретить в кафе и ресторанах.

Сборка велосипедной рамы: сварка труб, запрессовка вилки, изготовление посадочных мест под колеса

Чтобы изготовить самодельную раму, понадобится 7 труб требуемых размеров. Из них 2 короткие под кареточный и рулевой стаканы, четыре средние для задних перьев и длинные для подседельной главных. Несущая конструкция простого дорожного велосипеда делается из стальных сплавов, поэтому материал подбираем соответственно. Трубы не должны иметь повреждений и ржавчину. Далее, с помощью точечной сварки детали соединяются.

1. К кареточному стакану приваривается нижняя главная труба.
2. Нижняя труба крепится к нижнему краю рулевой передней трубы. Положение рулевой перпендикулярно кареточному стакану.
3. Параллельно рулевой к стакану приваривается подседельная труба под необходимым углом к нижней трубе.
4. Сварка подседельной и передней труб главной верхней.
5. Передняя часть готова, далее привариваются к стакану каретки под небольшим углом друг к другу нижние перья. Угол к подседельной трубе точно такой же, как и у главной нижней.
6. Соединение верхнего конца подседельной трубы и края нижних перьев. Получаем верхние перья, сварка конструкции завершена.

Следующая стадия – это изготовление и запрессовка вилки в передней части рамы. Весь процесс сводится к свариванию трех металлических труб и выделке специальных конусов для запрессовки. Длина вилки должна быть такой, чтобы уровень нижнего конца совпадал с острием перьев на заднем треугольнике сваренной рамы.

Самодельная вилка – энергозатратный вариант, лучше сделать ее по образу и подобию уже имеющейся или же купить готовую под сделанную раму.

Запрессовка делается в горизонтальном положении:

1. Установка подшипников.
2. Фиксация конусов на шариках.
3. Накидка шайбы на шток вилки.
4. Затягивание контргайки.

В корпус вилки устанавливается руль. Его можно сделать из подручных средств, тех же металлических труб, и навернуть специальный резьбовой фиксатор, но лучше купить его отдельно. Получается, что все, кроме рамы, придется покупать и следовать стандартному правилу сборки велосипеда из коробки? Почти. Ведь нужно еще приварить дропауты под заднее колесо, и делать это нужно своими руками. А если вилка самодельная, посадочные места делаются и под переднее колесо.

Итак, дропауты делаются по схеме:

1. Вырезать металлические пластины небольшого размера, но так, чтобы можно было хорошо приварить их к трубам рамы.
2. В пластинах с помощью лобзика сделать отверстия, размеры которых должны соответствовать диаметру оси колеса и крепежных гаек.
3. Стороной, противоположной отверстию, деталь аккуратно приваривается к раме.

Оба посадочных отверстия необходимо расположить на строго одинаковом уровне, иначе колесо не сядет на дропауты. И еще: расстояние между посадочными отверстиями должно, как минимум, соответствовать затяжке гаек «до упора». Иными словами, колесо не должно спадать с дропаутов хотя бы при максимальном закручивании.

Одноместный веломобиль своими руками

Веломобиль, сделанный из старого велосипеда

Для реализации такой идеи понадобится:

• велосипед;
• 2 метра стальной трубы диаметром 2,5 см;
• 6 метров профильной трубы сечением 3,8*3,8 см;
• профильная труба сечением 2,5*2,5 см (около 3,5 м);
• профильной труба сечением 1,3*1,3 см (около 1,5 м);
• стальная пластина толщиной 0,47 см;
• ДСП, поролон, обивка для сиденья;
• болты, гайки, обивка для сиденья, грунтовка.

Рама веломобиля изготавливается из профильных труб

Выглядит такой веломобиль, конечно, мощно, но придётся расплачиваться за это лёгкостью конструкции. Появится возможность неплохо подкачать ноги. К тому же есть подозрения, что основная нагрузка будет ложиться на сварной шов, который располагается ближе к рулю. Всё это приведёт к тому, что однажды рама не выдержит и лопнет по шву.

Стоит отметить, что идея с передним ведущим колесом реализована хорошо

Обратите внимание, что приводную звёздочку, которая раньше стояла сзади, необходимо теперь перевернуть. Переключатель тоже переворачиваем вверх ногами и устанавливаем дальше на 5,7 см и на 0,15 см выше

Кронштейн, на котором всё будет дежаться, делаем из стальной пластины.

Чтобы переключатель скоростей работал правильно, он должен быть установлен вверх ногами

Самое сложное позади. Если вы справилсь с этим, с задней частью веломобиля проблем возникнуть не должно.

Веломобиль теперь может стоять на своих колёсах

Как вы заметили, понадобится третье колесо. Можно аккуратно взять у соседа, пока он отдыхает после тяжёлого обеда, но лучше не рисковать и заранее его предупредить. Многие будут рады избавиться от рухляди.

Крепления задних колёс делаем из стальной пластины

Дальше следует перейти к тормозам. Конечно, «какой русский не любит быстрой езды». К тому же всем давно известно, что тормоза придумали трусы. Но давайте подумаем об окружающих. Представляете, что случится с человеком, когда на него наедет такая махина? Итак, тормоза. Их мы просто переносим с остатков своего старого велосипеда. Привариваем тормозную скобу к новой передней вилке и переносим на неё тормозной механизм.

Привариваем тормозную скобу к передней вилке

Каркас будущего сиденья делаем из металлического профиля.

Три секции, соединённые болтами, позволят нам регулировать спинку сиденья и подголовник

Основа сиденья и спинки выполнены из ДСП и поролона. Мягкость выбираем самостоятельно, как и обивку.

Закончив праздновать окончание работ, обязательно проведите тест-драйв веломобиля

Тест-драйв одноместного веломобиля — видео

Преимущества данной конструкции:

• удобство и безопасность по сравнению с велосипедом;
• уникальность;
• несколько скоростных режимов.

Недостатки:

• громоздкость конструкции;
• тормоза от обычного велосипеда будут плохо останавливать такую тяжёлую конструкцию;
• просчёт в конструкции рамы, из-за которого может не выдержать сварной шов.

Как выглядит велорикша?

Велорикша — это транспорт общественного или личного использования, который может перевозить 1–2 человек, не учитывая водителя. Более всего он напоминает трёхколёсный велосипед, в одной из частей которого есть коляска (сидение), на нём и перевозятся пассажиры. Управляет велорикшей водитель, посредством кручения педалей, то есть такой вид транспорта на 100% экологически чистый. В большинстве случаев над сидением пассажиров имеется небольшая крыша-накидка из ткани, которая помогает спрятаться от палящего солнца. Использование этого транспорта возможно только в тёплое время года.
