✅ делаем приводную звезду любых размеров

Материалы звездочек для цепных передач

Для изготовления звездочек используются различные типы сталей – как среднеуглеродистых, так и легированных. Самыми распространенными марками считаются 45, 40Х, 40ХН, 35ХГСА и 50Г2. Отличные по физико-механическим характеристикам звездочки получаются и из цементируемых сталей, подвергаемых закаливанию. К ним относится сырье марок 15, 12ХНЗА и 20Х. В производстве звездочек могут применяться и элементы из пластика. Чтобы обеспечить более мягкую и бесшумную работу, венцы этих деталей выполняются из пластмасс. Пластмассовые части не только снижают шум, но и сокращают износ частей цепного механизма. Цепные приводы с невысокой скоростью хода могут оснащаться звездочками, изготовленными из чугуна.

Способы изготовления звездочек

Процесс изготовления звездочек для цепной передачи, несмотря на видимую простоту изделий, имеет много нюансов и в целом сложнее, чем создание зубчатых колес. По способу производства эти комплектующие могут быть литыми, штампованными или обработанными механическим способом. Кроме основных операций заготовка, превращенная в звездочку, по необходимости проходит зубопритирку, обкатку или шлифовальные работы. Количество операций зависит от типа цепи, для которой она предназначена. Звездочки используются в вильчатых, роликовых, втулочных, пластинчатых, круглозвенных и тяговых цепях.

Конструкция ступицы и диска звездочек цепных передач

Конструкционными элементами звездочки являются ступица и диск. Первая играет роль связующего элемента и крепится непосредственно на валу

Важно, чтобы после изготовления звездочек для цепей их ступицы “сидели” на валах достаточно свободно, но не допускали радиальных и осевых сдвигов. Вместе с тем прочность конструкции не должна достигаться за счет ее утяжеления. Если звездочка чугунная, диаметр ее ступицы не должен превышать 1,65 от диаметра вала

Для стали этот коэффициент составляет 1,55. Длина ступицы тоже зависит от диаметра вала: как правило, она составляет не менее 1,2 и не более 1,5 от его величины. Если звездочка имеет совсем небольшие размеры, ширина ее диска обычно равна ширине зубца

Если звездочка чугунная, диаметр ее ступицы не должен превышать 1,65 от диаметра вала. Для стали этот коэффициент составляет 1,55. Длина ступицы тоже зависит от диаметра вала: как правило, она составляет не менее 1,2 и не более 1,5 от его величины. Если звездочка имеет совсем небольшие размеры, ширина ее диска обычно равна ширине зубца.

Изготовление звездочек на заказ

Наш цех металлообработки специализируется на изготовлении любых звездочек для цепных передач. Мы готовы выполнить простейшие и самые сложные задачи. Наши специалисты могут выпустить сплошные детали, прорезать шпоночные пазы, сделать в ступице шлицевые или радиальные отверстия. И даже изготовить сложные разъемные звездочки. В зависимости от того, для какого оборудования вам нужна деталь – отечественного или импортного, – мы будем работать по ГОСТу или по стандартам DIN/ISO. Наши преимущества – оперативность, гибкая ценовая политика и гарантии на каждую деталь.

Большая звезда из 5 частей

Что ж, завершим нашу подборку мастер-классом по созданию красивой пуансеттии. Они немного похожи на цветы, но от этого только красивее.

Все, что нам нужно:

Клей;
Бусины крупные;
Красная карточка;
Ножницы;
Золотые блестки.

Подпоследовательность:

Возьмите лист бумаги и вырежьте квадрат. Размер определяем сами: чем больше квадрат, тем больше будут звезды.

Добавляем по следующей схеме.

Склеиваем их вместе, как показано ниже:

Делаем центр пятки. При желании украсить блестками. Такие работы можно использовать как самостоятельные украшения, так и собирать, например, в рождественский венок.

Самые милые звезды в твоей копилке. Выберите материал подходящего цвета и получите украшение на любой праздник.

Снова оригами. Из таких работ создаются детские игрушки, которые кружатся на ветру.

Тоже очень интересный вариант.

В общем, как видите, лишних идей нет. Все, что от вас потребуется, — это немного чистки и терпения.

Пример набора бит-звездочек

В силу того, что крепеж повсеместно используется весьма различный, удобно иметь не единичную насадку, а целый набор. Желателен комплект с различными типами и большим количеством размеров. При этом хорошо бы определиться изначально, в какой сфере планируется работа и с каким крепежом – это сильно влияет на состав набора.

Пример набора бит-звездочек

Как подобрать набор звездочек, инструмент – целая философия. Оптимально – рассмотреть классификацию предлагаемых наборов, оценить их состав с точки зрения типоразмеров бит и прислушаться к рекомендациям.

Что до других предметов, поставка может содержать удлинитель, переходник, ручную отвертку или вороток. Отвертка может быть прямой либо со сгибающейся рукояткой. Есть много вариантов с трещоткой – такая механизация сэкономит массу усилий при долговременной монотонной работе.

Выпускается огромное количество самых разных комплектов, например – описанный далее.

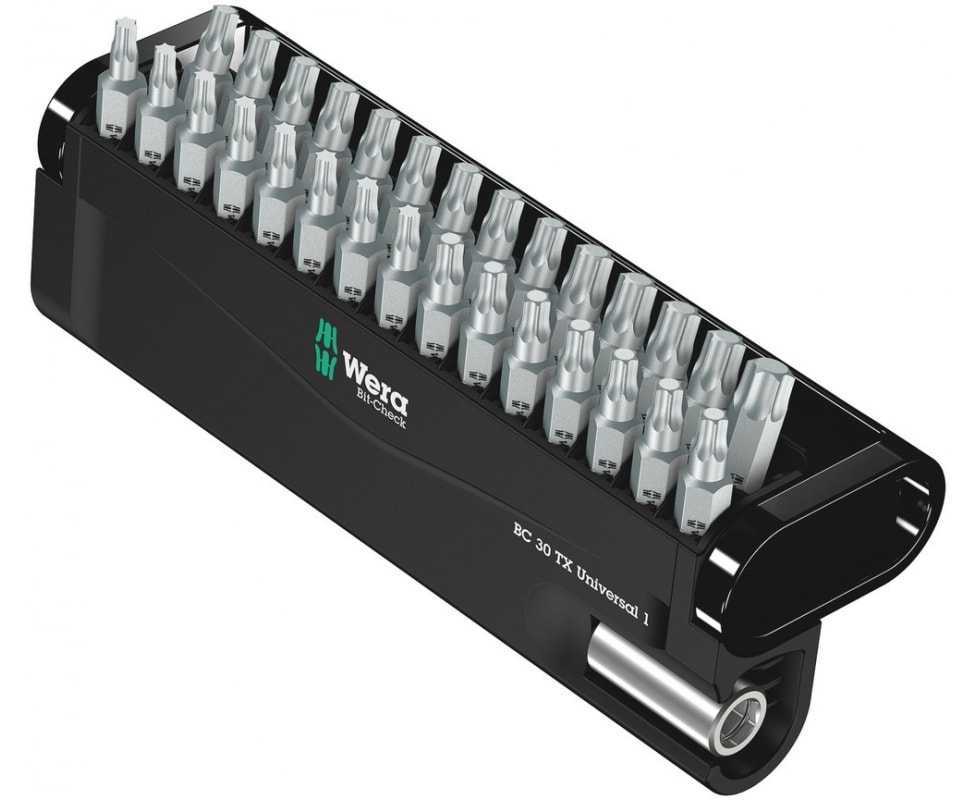

WERA Bit-Check 30 TX Universal 1

Этот набор от бренда weraочень компактен и удобен в применении благодаря малой массе. Товар как правило предлагается с гарантией – это знак качества выпускаемой продукции.

Биты-звездочки: WERA Bit-Check 30 TX Universal 1

В составе – 30 предметов: биты различной формы и держатель универсального типа.
Материал изготовления – высокопрочная сталь инструментального класса.
Длина бит – 25 мм, длина держателя — 165 мм.
Биты комплекта выполнены закаленными с целью универсального использования для различных целей и по любым материалам.
Держатель оснащен кольцом-стопором и магнитом постоянного действия.
Упаковка – пластмассовый кейс, пригодный не только для хранения, но как чемоданчик для переноски.
Общая масса – 300 грамм.

Игрушка из ниток

Из разнообразных отрезков цветных нитей или пряжи можно создать декор разными способами.

Первый пошаговый мастер-класс, как сделать игрушку.

Сначала необходимо подготовить каркас. Возьмите мягкую вспененную положку от продуктов (печенья или курицы). Она должна быть сухая и чистая. Нарисуйте на ней ручкой или карандашом силуэт. По углам воткните спички или зубочистки.
Следующий подготовительный шаг. В маленькую мисочку налейте несколько столовых ложек клея ПВА. Если он загустел, разбавьте водой.
Отрежьте кусок нити длиной 1,5-2 м, опустите его в клей. Нитка должна хорошенько пропитаться раствором. Слегка отожмите, чтобы капли клея не мешали работать.
Привяжите кончик нити к одной опоре (зубочистке). Далее начинайте обматывать шаблон, придавая нужную форму изделию. Внутри можно выкладывать узоры.
После высыхания изделие приобретет прочность и можно вешать.

Следующий способ даст возможность сотворить декор в модном эко-стиле.

Вырежьте контур из толстого картона. Сгодится коробка от обуви, например

Обратите внимание на фотоинструкцию. Контур должен быть шириной 2-3 см.
Джутовым (пеньковым) шпагатом плотно обматывайте картон

Кончик можно зафиксировать клеем.
Оставьте петельку.
По желанию можно добавить декоративные ягодки в новогодних цветах или приклеить шишки.

Третий способ – можно обмотать нитками шаблон, вырезанный из картона, полностью.

Если цвет ниток не устраивает, поделку на елку можно раскрасить акриловыми красками.

Обмотка тонкими нитками займет немного больше времени, зато в результат вы получите необычные поделки, которые можно повесить на елку или преподнести в качестве самодельного подарка.

Четвертый способ изготовления декорации на елку из ниток. Для начала нам понадобится прочный каркас. Можно использовать заранее подготовленные веточки или взять палочки для суши или шпажки для шашлыка. Они должны быть одинаковой длины. Деревянные палочки можно склеить столярным клеем (ПВА особой прочности) или Моментом. Далее обмотайте на свое усмотрение каркас нитками или натуральной веревкой (бечевкой).

Основные этапы работ

Сначала автор делает черновой шаблон, который будет использоваться для изготовления самодельных звездочек. Для этого он рисует на куске доски (можно фанеру использовать) четыре окружности круга разного диаметра: 12, 24, 36 и 48 мм.

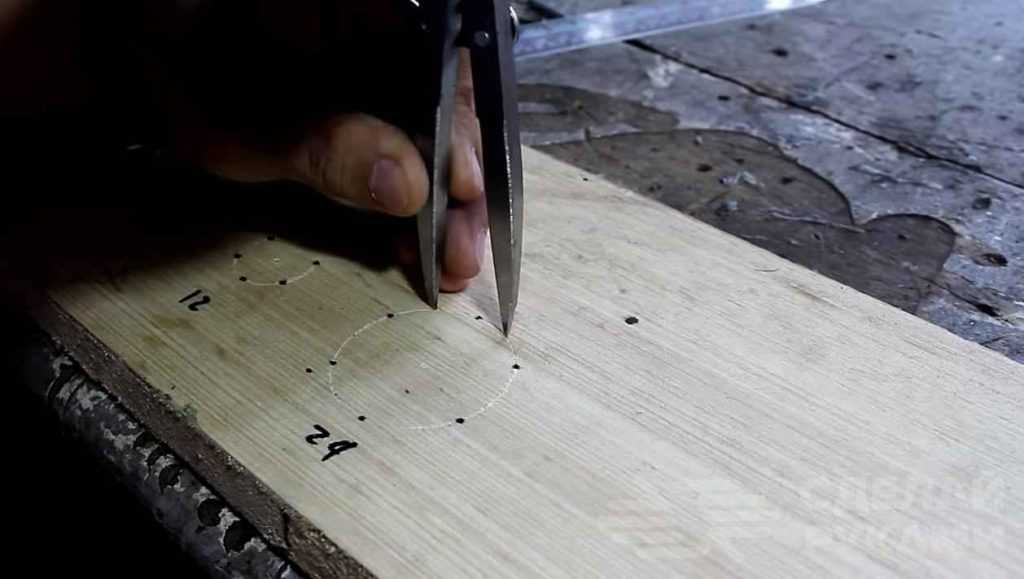

После этого, используя циркуль, делает разметку. Далее нужно будет перенести размеры на заготовки из стальной пластины. Затем сверлим отверстия нужного диаметра — по разметке и по центру заготовки.

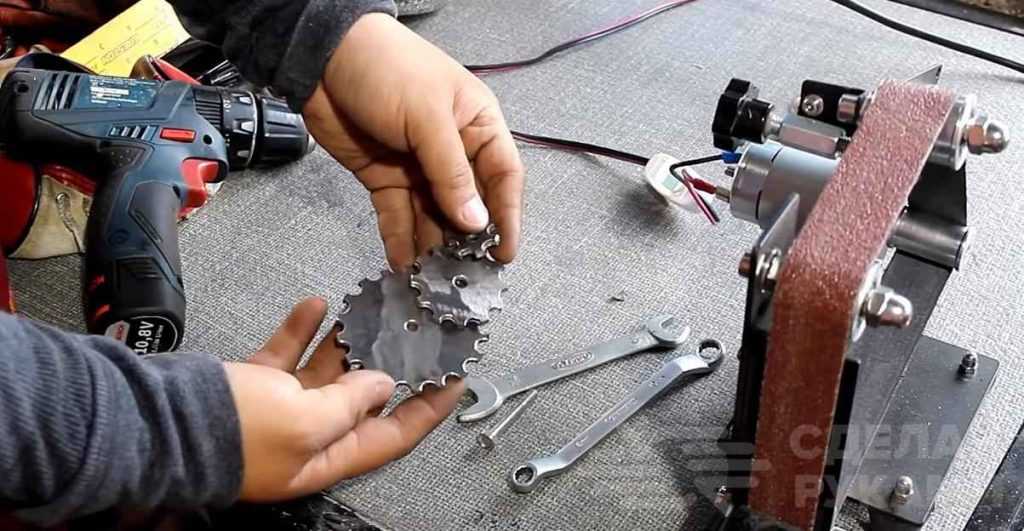

На последнем этапе работ останется лишь обрезать все лишнее с помощью болгарки и немного обработать звездочки на шлифовальном станке.

Подробно о том, как сделать звездочки для цепи из стальной пластины, смотрите в видеоролике на нашем сайте.

Источник

Параметры и режимы ускоренных стендовых испытаний цепей на надежность

В.1 Установлены следующие группы испытаний цепей:

А – для цепей, работающих преимущественно в передачах мотоциклов, мотороллеров, в масляной ванне или при периодической смазке;

Б – для цепей, работающих преимущественно в открытых тихоходных передачах при периодической смазке (передачи сельскохозяйственных и им подобных машин);

В – для цепей, работающих в приводах машин общепромышленного назначения в условиях периодической смазки;

Г – для цепей, работающих преимущественно в быстроходных передачах в масляной ванне.

В.2 Условия стендовых испытаний цепей на надежность должны соответствовать указанным в таблицах В.1, В.2.

В.3 Расчетную нагрузку для многорядных цепей типов 2ПР, 3ПР и 4ПР, испытываемых по режимам таблиц В.1 и В.2, определяют путем умножения расчетной нагрузки для соответствующих однорядных цепей на коэффициент, равный:

1,8 – для двухрядной цепи;

2,5 – для трехрядной цепи;

3,0 – для четырехрядной цепи.

В.4 Продолжительность испытания согласно таблицам В.1, В.2 указана с учетом времени периода приработки.

Для многорядных цепей типов 2ПР, 3ПР и 4ПР нормы средней наработки до отказа и установленной безотказной наработки определяют умножением средней наработки до отказа и установленной безотказной наработки для соответствующих однорядных цепей на коэффициент, равный соответственно 0,8; 0,6; 0,5.

В.5 В таблицах В.1, В.2 предельное увеличение длины отрезка цепи от его начального значения с числом звеньев по таблице 8 дано без учета износа в период приработки.

Таблица В.1 – Группа испытания А

Типоразмер цепи	Параметры базового корпуса	Режимы и результаты испытаний	Предельное увеличение длины измеряемого отрезка, мм
Количество звеньев в контуре	Число зубьев звездочки	Частота вращения ведущей звездочки, мин-1	Передаваемая нагрузка, даН	Период приработки	Средняя наработка до отказа, не менее	Установленная безотказная наработка, не менее
ведущей	ведомой	ч
ПР-8-4,6	120	21	21	3200	25	10	1000	660	1,2
ПР-9,525-9,1	120	21	21	3000	60	15	1100	700	1,4
ПВ-9,525-11,5	44	15	31	2600	36	40	1100	700	2,0
ПВ-9,525-13	66	24	52	2600	53	40	1100	700	2,0
2ПВ-9.525-20	66	24	52	2600	65	40	1100	700	3,0
ПР-12,7-10-1	112	19	48	1200	40	20	950	600	1,9
ПР-12,7-9	112	19	48	1200	50	20	950	600	1,9
ПР-12,7-18,2-1	110	17	40	1200	125	60	1100	700	2,5
ПР-12,7-18,2	110	17	44	1280	140	60	1100	700	2,5
ПР-15,875-23-1	100	16	42	1180	175	60	1100	700	3,1
ПР-15,875-23	100	16	42	1180	220	60	1100	700	3,1

Таблица В.2 – Группа испытания Б

Типоразмер цепи	Параметры базового контура	Режимы и результаты испытаний
Количество звеньев в контуре	Число зубьев звездочки	Частота вращения ведущей звездочки, мин-1	Передаваемая нагрузка, даН	Период приработки	Средняя наработка до отказа, не менее	Установленная безотказная наработка, не менее	Предельное увеличение длины измеряемого отрезка цепи, мм
ведущей	ведомой	ч
ПР-19,05-31,8	110	19	19	1200	200	40	1200	760	1,9
ПР-25,4-60	110	19	19	800	400	65	900	570	1,9
ПР-31,75-89	100	17	17	600	605	100	850	540	2,4
ПР-38,1-127	100	17	17	450	945	150	850	540	2,3
ПР-44,45-172,4	100	17	17	350	1025	200	800	500	1,8
ПР-50,8-127	94	17	17	280	1470	250	750	460	1,8
ПР-63,5-354	94	17	17	220	2320	300	650	410	1,5

Ключевые слова

: приводные роликовые и втулочные цепи, размеры, разрушающая нагрузка

Звездочки под втулку

Данные звездочки фиксируются на валу посредством переходной втулки типа «тапербуш». Втулка крепится к зведочке с помощью трех винтов, фиксацию узла на валу обеспечивает шпоночное соединение. В ассортименте представлены звездочки TBS 08В-1, 10В-1 и12А-1 для приводных цепей ПР.

Цепная звездочка представляет собой металлическое колесо с зубьями, которые используются для зацепления роликов приводной цепи. Число зубьев – один из основных параметров звездочек. Кроме того, в зависимости от количества рядов зубьев различают однорядные и многорядные приводные звездочки. Подобное оборудование используется в сельскохозяйственных и промышленных машинах, в строительных механизмах, гусеничном транспорте и т.д.

Предлагаемые нами звездочки для цепей типа ПР производятся из конструкционной углеродистой стали марки 45 с твердостью до 42 HRC. Это один из наиболее распространенных материалов для ответственных деталей приводных механизмов, требующих повышенной прочности.

В «Техприводе» Вы можете купить цепные звездочки российского производства. Демократичная цена — наше главное преимущество. По вопросам приобретения продукции обращайтесь к нашим специалистам.

Классификация передач. Приводные роликовые цепи различают (рис. 77): однорядные нормальные (ПР), однорядные длиннозвенные облегченные (ПРД), однорядные усиленные (ПРУ), двух (2ПР)-, трех (ЗПР)-и четырехрядные (4ПР) и с изогнутыми пластинками (ПРИ).

Рис.77. Виды приводных цепей: а – втулочная однорядная, б – роликовая однорядная, в – роликовая двухрядная, г – роликовая с изогнутыми пластинами, д – зубчатая, е – фасонозвенная крючковая, ж – фасонозвенная штыревая.

Назначение. Цепные передачи относится к механическим передачам зацепления с гибкой связью и применяют для передачи вращательного вращения между валами расположенным на значительных расстояниях и при необходимости обеспечить постоянное передаточное отношение. Цепная передача состоит из расположенных соосно на некотором расстоянии друг от друга звездочек, и охватывающей их цепи. Вращение ведущей звездочки преобразуется во вращение ведомой благодаря сцеплению цепи с зубьями звездочек. В связи с вытягиванием цепей по меpe их износа натяжное устройство цепных передач должно регулировать натяжение цепи. Это регулирование, по аналогии с ременными передачами, осуществляют либо перемещением вала одной из звездочек, либо с помощью регулирующих звездочек или роликов.

Читать также: Проверка реле регулятора генератора ваз 2110

Преимущества. Благодаря зацеплению отсутствует скольжение тягового органа. Возможность передачи движения между валами на большие расстояния (до 8М). Меньшие габариты, чем у ременных передач, особенно по ширине. Меньшие нагрузки на опоры валов передачи. Возможность передачи вращения одной цепью нескольким валам. Больший КПД.

Недостатки. Повышенный шум и вибрации вследствие удара звеньев цепи по звездочкам, которые повышаются с увеличением ее скорости. Увеличение шага цепи в процессе эксплуатации в связи с ее износом. Необходимость устройств для натяжения цепей. Отсутствие жидкостного трения в шарнирах увеличивает их износ поэтому необходима смазка периодическая или постоянная. Скорость цепи неравномерна, особенно при малых числах зубьев звездочек, что создает дополнительные динамические нагрузки и колебания передаточного числа.

Сферы применения. Цепные передачи применяют в транспортных, сельскохозяйственных, строительно-дорожных, горных и нефтяных машинах, а также в металлорежущих станках.

По мощности передачи применяются при 100КВт, (в некоторых передачах до 3000КВТ), по окружной скорости – 15М/с, по передаточным числам 7, КПД цепных передач 0,94…0,97.

Геометрический расчет. Центры шарниров цепи при зацеплении с зубьями звездочки располагаются на делительной окружности звездочек, который определяется

, (13.1)

Где Р – Шаг цепи; – Число зубьев звездочки.

Для приводных цепей зубья звездочек определяют все размеры зубьев, а также диаметр вершин И впадин зубьев этих звездочек (рис. 78).

Минимальное межосевое расстояние Атіп Цепной передачи принимают в зависимости от передаточного числа И Передачи и условия, что угол обхвата цепью меньшей звездочки составляет не менее 120°, т. е. при И Расчет цепной передачи – 3.3 out of 5 based on 11 votes

Цепные передачи

Общие сведения о цепных передачах

Цепная передача относится к передачам зацеплением с гибкой связью. Мощность в цепной передаче посредством многозвенной шарнирной цепи передается от ведущей к ведомой звездочке, размещенных на параллельных валах.

***

Классификация цепных передач

Цепные передачи классифицируют по типу применяемой цепи. В настоящее время применяют роликовые, втулочные и зубчатые цепи, которые, в свою очередь, могут быть однорядными и многорядными.

В роликовых и втулочных цепях зацепление звеньев со звездочкой осуществляется через ролик или втулку, при этом долговечность цепи возрастает, но возрастает ее масса и стоимость.

Зубчатые цепи набирают из пластин, при этом большое значение на эксплуатационные качества цепи имеет конструкция шарнира. В конструкцию входит направляющая пластина, предотвращающая сползание цепи со звездочки.

По сравнению со втулочными зубчатые цепи работают более плавно, обеспечивают большую кинематическую точность (плавность хода передачи), могут передавать бóльшую мощность, имеют высокий КПД, но их масса и стоимость значительно выше.

В зависимости от типа применяемой цепи зависит конструкция звездочек цепной передачи. Звездочки для втулочной и роликовой цепи представлена на рис. 2 слева, звездочка для зубчатой цепи – справа.

***

Достоинства цепных передач

По сравнению с зубчатыми передачами: Преимущество цепных передач в сравнении с зубчатыми заключается в том, что они способны передавать движение между валами при значительных межосевых расстояниях (до 8 м).

По сравнению с ременными передачами: По сравнению с ременными передачами (передачами трением) цепные передачи (передачи зацеплением) выгодно отличаются компактностью, способностью передавать бóльшие мощности при одинаковых размерах, постоянством передаточного числа и меньшей требовательностью к предварительному натяжению цепи (иногда предварительный натяг для цепных передач не применяется). Кроме того, цепные передачи устойчиво работают при малых межосевых расстояниях между звездочками, тогда как ременная передача может пробуксовывать при малых углах обхвата шкива ремнем.

К достоинствам цепных передач можно отнести высокий КПД и безотказность при работе в условиях частых пусков и торможений.

***

Недостатки цепных передач

1. Значительный шум и вибрация при работе вследствие удара звена цепи о зуб звездочки при входе в зацепление, особенно при малых числах зубьев и большом шаге (этот недостаток ограничивает применение цепных передач при больших скоростях).

2. Сравнительно быстрое изнашивание шарниров цепи, необходимость применения системы смазывания и установки в закрытых корпусах.

3. Удлинение цепи вследствие износа шарниров и сход ее со звездочек, что требует применения натяжных устройств.

4. По сравнению с зубчатыми передачами цепные передают движение менее плавно и равномерно.

***

Область применения цепных передач

Цепные передачи находят широкое применение во многих областях машиностроения, конструкциях сельскохозяйственных и дорожных машин, станкостроении и т. д. Их применяют в станках, мотоциклах, велосипедах, промышленных роботах, буровом оборудовании, подъемно-транспортных, строительно-дорожных, сельскохозяйственных, полиграфических и других машинах для передачи движения между параллельными валами на значительные расстояния, когда применение зубчатых передач нецелесообразно, а ременных невозможно.

Цепные передачи наибольшее применение получили для передачи мощностей до 120 кВт при окружных скоростях до 15 м/сек.

***
