Что необходимо чтобы собрать трехколесный велосипед своими руками

Техническое обслуживание

Педальный узел – один из самых нагружаемых, поэтому каждый сезон желательно проверять состояние подшипников. И без нагрузки, и под нагрузкой вращение должно быть легким. Под нагрузкой – без люфта вдоль и поперек оси, без хруста и скрипа. Полное обслуживание сводится к следующему:

• разбору узла, чистке педалей от старой смазки и грязи;
• смене подшипников и заполнению мест подшипниковой смазкой;
• смазке узлов.

В заключение следует сказать, что инженерная мысль не стоит на месте, и для увеличения коэффициента полезного действия велосипеда и повышения скорости разработан прототип байка, в котором используется и сила рук, то есть, он имеет обычные педали и ручные рычаги.

На рисунке прототип велосипеда, использующего для движения силу ножного и ручного привода, созданный голландскими специалистами фирмы «TSG Essempio». Как говорится, даже в такой простой теме, как педали велосипеда, нет предела совершенству.

Старый «французский» стандарт резьбы — М14×1,25мм (14 мм × 1.25 мм). Именно этот стандарт использовался при производстве велосипедов в Советском Союзе.

Теперь самое интересно: что произойдёт при смешении стандартов
?

Действительно, 9/16 дюйма и 1/2 очень близки, собственно, как и М14 т.ч. без должного опыта на глаз не сразу и отличишь. Но при попытке вкрутить всё быстро становится на свои места.

Педаль 1/2″ можно вкрутить только в шатун 1/2″. В шатунах других стандартов будет болтаться касаясь лишь краешков резьбы.

Современную педаль 9/16″ в шатуны старого советского велосипеда (шоссейные и дорожные ХВЗ, Украина, Аист, Урал, Орлёнок, Кама, …) вкрутить нельзя
! Разница в размерах кажется незначительной: 14.28 x 1.27 мм — 14 мм x 1.25 мм, но уже является критической обеспечивая несовместимость. Плюс разница в высоте резьбы. (Вообще говоря, с помощью разводного ключа, масла и какой-то матери умельцам удаётся прикрутить, но лучше так не делать. При этом безвозвратно портится старая резьба, а новая оказывается слишком тонкой, чтобы можно было считать её надёжной для сколь бы то ни было длинных поездок.)

При этом педаль с советского велосипеда можно
поставить в современный шатун без особых последствий. За счёт её чуть меньшего диаметра серьёзных проблем с закручиванием быть не должно, хотя и держаться будет чуть хуже, чем «родная» для современного шатуна. Да и нарезать новую резьбу в алюминиевом шатуне много проще, чем в старом стальном. Возможно, для последних нескольких витков разводной ключ всё-таки понадобится.

Некоторую поправку в эту стройную историю стандартов вносит точность китайского изготовления недорогих комплектующих. На то они и недорогие, что в резьбе может оказаться стружка, глубина не соответствовать стандарту или присутствовать ещё какой нежданчик. Также и «брендовые» производители вполне могут допускать брак при производстве. Хотя возможен и обратный эффект — новые китайские педали вдруг идеально встанут в советские шатуны или заменив старую каретку на клиньях на новую каретку под квадрат вы спокойно сможете поставить свои старые педали. Тут как повезёт.

Благодаря продуманной конструкции обслуживать педали Shimano только в удовольствие. Тем более, что это продлевает их жизнь и уменьшает сопротивление качению в подшипниках, что в конечном счёте влияет на эффективность педалирования.

Следующая инструкция подходит ко всем моделям SPD педалей, дорожным и горным, а ещё к моделям Saint, XT и DX.

Последовательная инструкция по созданию велорикши

Важно! Чтобы переоборудовать свой велосипед правильно, необходимо обращать внимание на детали и строго следовать инструкции. Используйте только качественные материалы, так вы получите более долговечный и надёжный транспорт

Чтобы получить более долговечный и надёжный транспорт используйте качественные материалы

Конструкция

Перед тем как сделать велорикшу, определитесь с конструкцией. Существует два варианта такого транспорта. Наиболее распространённым является тот, где водитель находится спереди пассажиров. Благодаря такой конструкции сидение пассажиров более устойчиво, так как расположено на двух колёсах. Есть и второй, обратный вариант, в этом случае пассажиры находятся спереди. Если вы хотите создать такси и возить клиентов на вашем велорикше, стоит задуматься о втором варианте, так как он больше нравится клиентам, для большей безопасности рекомендуется остановиться на первом варианте.

Важно! Помните, что в случае выбора второго варианта, сидение водителя должно быть расположено чуть выше кабины пассажиров, чтобы водитель отчётливо видел дорогу впереди. Внимательно проверьте до начала изготовления велорикши, все ли детали и инструменты у вас есть, так как отсутствие чего-либо может сделать невозможным создание велорикши своими руками

Лучше всего иметь несколько деталей в запасе (болты, гайки, поролон и др.)

Внимательно проверьте до начала изготовления велорикши, все ли детали и инструменты у вас есть, так как отсутствие чего-либо может сделать невозможным создание велорикши своими руками. Лучше всего иметь несколько деталей в запасе (болты, гайки, поролон и др.).

Чертёж и схема

Для изготовления велорикши своими руками важно подготовить чертёж или схему, хотя бы обобщённую, чтобы не допустить значительных промашек во время создания транспорта. Важно! Во время создание чертежа полезным было бы сделать краткий план, который позволит понять очерёдность ваших действий и сделает производство велотранспорта чётким, последовательным

Важно! Во время создание чертежа полезным было бы сделать краткий план, который позволит понять очерёдность ваших действий и сделает производство велотранспорта чётким, последовательным

Чертёж или схема необходима, чтобы не допустить больших промашек во время создания велорикши

Основной этап работ

Основой для велорикши является велорама, к которой нужно приварить дополнительные металлические элементы

Чтобы понять, что должно получиться, обратите внимание на трёхколёсные велосипеды и фото готовых велорикш. Конструкция очень проста и понятна

Помните, что использовать нужно только прочный металл, ведь транспорт будет нести вес в 2–3 раза больше, чем стандартный велосипед.

Затем необходимо прикрепить трансмиссию (не забудьте о звёздочке зубчатого типа на ведущее колесо), велосипедную цепь (её просто надеваем), педальный механизм. Велосипедную цепь смажьте, перед тем как крепить на велорикшу. Следующим этапом идёт монтаж рулевого управления, оно полностью соответствует велосипедному.

Важно! Чтобы обезопасить себя и пассажиров, вы можете смонтировать рулевой тормоз и добавить сигнальную систему, которая будет оповещать о приближении транспорта

Заключительные детали

Последним этапом работ над велотакси является создание сидения. Его нужно сделать из фанеры, оббить кожей, поместив под неё поролон для удобства. После этого нужно проверить все крепления, затянуть болты и убедиться в надёжности конструкции. Далее, на велорикшу надевают навес, который спасёт от солнца и плохой погоды пассажиров.

Из статьи вы узнали, как сделать велорикшу своими руками. Это достаточно просто, а стоимость деталей мала. Конструируйте велотакси у себя дома и катайтесь вместе с родными по городу, наслаждаясь пейзажами и свежим воздухом. При желании велорикша может стать замечательным бизнесом и позволит вам заработать.

О том, как открыть и вести собственный бизнес, читайте на сайте https://zhazhda.biz/

Назвать велосипед идеальным видом транспорта мешает проблема с его хранением, которая является актуальной для каждого велосипедиста. Каждый решает эту проблему по-разному, но мы вам сегодня предлагаем сделать крепление на стену своими руками.

Как снять цепь с замком? Снятие сплошной цепи. Установка сплошной и замочной цепи на синглспид и многоскоростной байк.

Велопрогулки — увлечение для активных и динамичных людей. Если вы отправляетесь в путешествие или на отдых на машине, отказывать себе в удовольствии прокатиться на природе на любимом двухколёсном друге не придётся, если, конечно, вы знаете, как сделать багажник для перевозки велосипеда своими руками.

Чем смазать подшипники задней и передней втулок

Для смазки подшипников передней и задней втулок велосипеда можно использовать любые густые типы смазок для подшипников в автомобилях. Например, неплохо подойдет Литол-24 или ЦИФТИМ-201,158. Конечно, никто не запрещает вам купить специализированные велосипедные смазки для подшипников, например, от компании Shimano, которые великолепно справляются со своими задачами. Но если честно, то особо разницы (кроме цены) я не заметил.

А вот то, чем нельзя смазывать подшипники втулок на велике: WD-40, моторные автомобильные масла, масла для швейных машинок, для смазки цепей велосипеда и прочие жидкие смазочные материалы.

УСТАНОВКА МОТОР КОЛЕСА НА ВЕЛОСИПЕД: ПОШАГОВОЕ РУКОВОДСТВО

В отличие от бензинового двигателя, при установке мотор-колеса существуют варианты. Мотор колесо может быть установлено как спереди, так и сзади. Поскольку наиболее распространенным все же является второй вариант, то в данной статье будет рассмотрена установка мотор колеса на велосипед сзади.

Первая трудность, которая может возникнуть в процессе установки — это мотор-колесо не помещается в вилку. Для решения проблемы можно воспользоваться кассетой, в которой меньшее количество звёздочек. Еще, можно попробовать немного расширить заднюю вилку. Но не каждая вилка поддается гибкости.

Самыми проблематичными в этом плане являются дешевые вилки из стали. Алюминиевые вилки можно гнуть где-то на сантиметр или на два. Однако, самый лучший вариант – это не трогать вилку, а приобрести мотор-колесо подходящего типоразмера, тем более, что, учитывая обширный спектр моделей на рынке, это не составит труда. Провода мотор колеса выводятся с левой стороны, это делается для того, чтобы не мешать механизму, переключающему скорости и, естественно, цепи.

Перейдем непосредственно к установке.

• Первым делом, потребуется снять колесо.
• После этого на место старого колеса потребуется произвести установку мотор-колеса, звездами направо, а проводами налево.
• Следующий этап сборки – монтаж всей схемы, но без жесткой фиксации, следует всего лишь «наживить». Это делается для того, чтобы проверить работоспособность системы и приблизительно сориентироваться в длине проводов, и убедиться, что её хватает.
• Самая частая неисправность в мотор колесе – поломка датчика Холла. Поэтому, нужно максимально обезопасить мотор-колесо от влаги. Это делается путем промазывания мотор колеса при помощи водонепроницаемого и жаростойкого герметика, потому что детали в мотор-колесе еще и греются от трения. Однако полная герметизация невозможна, следовательно, не стоит окунать конструкцию в воду.
• Контроллер тоже лучше установить подальше от возможных водяных брызг.
• Подключение проводки нужно выполнять строго по схеме, которая идет в комплекте с мотор колесом. Если какие-то моменты не ясны, позвоните в техническую поддержку, это поможет вам не сжечь элементы контроллера или зарядного устройства аккумуляторов.
• После окончания монтажа проводки можно заняться установкой цепи и центровкой мотор колеса. Если обод имеет сильное биение (больше 1.5 мм) — сперва отрегулируйте его натяжением спиц.
• Если в мотор колесе отсутствуют заметные биения, можно его фиксировать. Это делается фигурными шайбами, которые должны четко крепиться на раме. Шайбы не позволят мотор-колесу проворачиваться в вилке. Затем, следует опять проверить правильность работы устройства.
• Если конструкция электровелосипеда предусматривает ручку «газ», то на её сигнал мотор-колесо обязано реагировать плавно стартуя и быстро набирая примерно 400 об/мин холостого хода.
• Обороты можно посмотреть на экране велокопьютера, если, конечно, он был в комплекте.
• Теперь основное сделано, осталась только надёжная фиксация всех компонентов и тщательная изоляция проводки.
• После проверки работы тормозов и перекидки цепи, ваш электробайк готов к использованию!

Как сделать велосипед с двигателем от бензокосы?

Важную роль при конструировании мопеда из триммера играет правильная последовательность сборки. Кроме того, изготовителю нужно заранее подготовить рабочее место и разложить на нем все используемые элементы. Это позволит сэкономить время во время последующего изготовления самоделки.

Чтобы собрать мотовелосипед из триммера, нужно действовать в таком порядке:

1. В первую очередь необходимо оборудовать ведущее заднее колесо велосипеда звездочкой. Для этого на заднее колесо потребуется установить 2 эластичные резиновые прокладки: первая из них должна располагаться между спицами колеса, а вторая – непосредственно за ними. Саму звезду необходимо плотно установить на втулку, которая находится с внешней стороны колеса. При этом деталь в виде полумесяца нужно закрепить с внутренней стороны;
2. Далее на раму велосипеда нужно установить силовой агрегат от разобранного триммера. Лучше всего выбрать для монтажа мотора заднюю часть рамы, позади штатного сиденья – обычно в этом месте располагается «багажник» велосипеда. Его нужно снять, а вместо него приварить прочную стальную пластину. Между ней и двигателем необходимо установить кусок резины, который будет частично гасить вибрации мотора. Для фиксации мотора на пластине оператор должен использовать хомут. Он не даст водителю обжечься во время эксплуатации самодельного мопеда;
3. После этого установленный на раме велосипеда силовой агрегат от триммера и звездочку потребуется соединить приводным ремнем или цепью. Для возможности регулярной настройки положения цепи оператор должен установить натяжной ролик;
4. Затем велосипед с двигателем от триммера необходимо укомплектовать рычагом газа, установленным на руль самоделки. Соединять акселератор с мотором нужно при помощи тросика;
5. Далее нужно установить бензиновый бак. Для его монтажа потребуется использовать небольшую металлическую или пластиковую платформу, расположенную над двигателем – это обеспечит естественное попадания горючего в цилиндр силового агрегата;
6. В конце оператору останется установить на мотор велосипеда карбюратор от триммера.

https://www.youtube.com/watch?v=uUFL2ehR_Kw

Перед непосредственной эксплуатацией самодельные велосипеды с мотором от триммера должны быть тщательно проверены и протестированы. Для этого нужно внимательно осмотреть устройство агрегата и убедиться в том, что на раму установлены все необходимые для его работы узлы. Затем потребуется проверить мопед в деле. Проехав несколько километров на небольшой скорости и убедившись в исправности велосипеда, можно переходить к ее более активной эксплуатации на дороге.

Виды велосипедных подшипников

По типу конструкции детали разделяются на два типа: качения и скольжения.

Подшипники качения представляют собой две сопряженные детали с канавками, в которые вставляются тела качения – шарики. Их равномерное распределение позволяет максимально снизить трение в узле и, соответственно, продлить срок службы всего подшипника. Фиксацию положения шариков обеспечивают специальные перегородки – сепараторы. Простые детали без перегородок потребуют более частой регулировки.

Сепарированный шариковый подшипник

Используются на велосипеде в подвижных узлах, где требуется высокая стойкость к нагрузкам на истирание и давление и не допускается проскок – рулевая колонка, втулки, каретка. Могут устанавливаться и в сложных механизмах – шарнирные узлы амортизатора и ролики переключателя.

Подшипники скольжения – бесшариковые детали. Представляют собой два элемента, вращение которые происходит относительно друг друга по касательной. Материалы для изготовления – бронза, стальные сплавы, металлопласты и все, которые имеют низкий коэффициент трения.

По сравнению с подшипниками качения менее стойкие к истиранию, так как две детали взаимодействуют друг с другом напрямую. Износ провоцирует появление зазора, который вызывает люфт. Из-за этого чаще требуется периодическая замена всего узла или изношенных компонентов, а также регулировка.

Данный вид используется в кареточных узлах бюджетных моделей, на роликах переключателей

Подшипники качения на велосипедах разделяются на два типа: конус-чашечные и промышленные.

Первые – насыпные подшипники – детали открытого типа. Представлены чашкой, в которой по желобку распределены шарики, зафиксированные при помощи конусной гайки. Корпус прессуется непосредственно в саму деталь – рулевую колонку или кареточный стакан.

Пром подшипники – закрытые детали, целиком вставляются в подвижный узел. В этом их принципиальное отличие от насыпных. Система защищена от попадания влаги и грязи, благодаря чему срок службы дольше по сравнению с конус-чашечными конструкциями.

Преимущества подшипников качения насыпного типа:

• простота съема и установки;
• можно отрегулировать в полевых условиях;
• допустимо менять компоненты по отдельности.

К недостаткам относятся частая настройка и необходимость очищать от попавшей пыли и грязи.

Пром подшипники не требуют регулировки, смазки и чистки. Расположение шариков, количество смазывающего материала в закрытом корпусе сохраняются постоянными. Внутрь картриджа не попадает вода и абразив.

Промы ставятся на велосипеды для агрессивной езды

Тем не менее, если подшипник износился, его понадобится заменить целиком. Вдали от цивилизации сделать это проблематично. Цена «промов» существенно выше по сравнению со стоимостью на насыпные.

Отдельно стоит отметить керамические и керамо-металлические подшипники. Они полностью или частично выполнены из керамики, благодаря чему стойкость к коррозии у них выше по сравнению с металлическими аналогами. Кроме этого, они лучше выдерживают температурные перепады. Детали этого типа устанавливают на велосипеды высокого класса.

Мотор-колесо

Мотор-колесо представляет собой единый узел, состоящий из бесколлекторного электродвигателя от 200 до 1000 Вт, установленного в ступицу колеса велосипеда. Данный вид электропривода особенно распространен в продаже. Его можно приобрести как в виде готовой конструкции со спицами и колесным ободом, так и просто двигателя.

Также комплект включает механизмы управления, регулятор скорости, контроллер, обеспечивающий правильную работу привода и аккумуляторные батареи, зарядное устройство. Мотор-колесо можно установить спереди на вилку, сзади на раму или на оба колеса для полнопривода. Электродвигатель мотор-колесо находится прямо во втулке колеса, поэтому система передаточных устройств от двигателя к рабочим органам машины проста и надежна.

Среди очевидных преимуществ мотор-колеса можно назвать следующие: — установка достаточно простая, доступная без каких-либо специальных навыков; — внешний вид велосипеда особо не изменяется, так как мотор-колесо практически незаметно. Нужно только установить на раме аккумуляторный отсек, а на руле органы управления; — этот электродвигатель работает бесшумно. Электровелосипед можно легко трансформировать снова в обычный велосипед.

Notice

ХАРАКТЕРИСТИКА

Бесщёточный безредукторный мотор марки Pasion Ebike. Мощность: > 400 Вт electric wheel Power: 1500W Полная скорость: около 55-65 км/час СОЛНЦЕ Рингл С Двойными стенками Из Алюминиевого Сплава Обода 48 В 1500 Вт Бесщеточный Без передач Мотор Эпицентра Контроллер DC36V/48 В 1500 Вт Тормозные рычаги черный алюминиевый сплав 36/48 В LCD3 Дисплей 160 мм диаметр диска Рекомендуются батареи

Наиболее популярными электроколесами на велосипед считаются «Polariss», «Golden motor», «Yamasaki», «Electra». Их можно приобрести через интернет и в специализированные магазинах.

Делаем мотовелосипед своими руками

Итак, как из бензопилы сделать мопед своими руками? Для этого не нужно обладать высшим техническим образованием и иметь под рукой передвижную мастерскую – достаточно необходимого минимума инструментов, рабочего мотора от бензопилы практически любой марки и рамы от велосипеда, желательно сделанной из металлических трубок, чтобы выдержать нагрузку от двигателя.

Подбор мотора

Ничего сложного в том, как сделать велосипед с мотором от бензопилы, нет. Но нужно понимать, что от легкой бензопилы, что используется для мелких работ, мотор не подойдет – его мощность должна быть не менее 2 л.с. или 1.5 кВт. А вот что касается объема, тот здесь ситуация прямо противоположная – объем не должен превышать 50 см3, в противном случае это нарушит положение Венской конвенции. А так для такого транспортного средства не нужны права и регистрация, так как это средство определяется как «велосипед с подвесным двигателем».

Оборудование рамы

Самодельный мопед из бензопилы делается из велосипеда в любом, даже в самом «убитом» состоянии – главное, чтобы была целая рама. Устанавливается двигатель от бензопилы на велосипед на стык нижней и подседельной трубы – это оптимальный способ расположения. Рядом с ним прикручивается бачок для бензина, а над двигателем, на верхней трубе, устанавливается аккумулятор. Установить двигатель от бензопилы нужно так, чтобы он был закреплен прочно и надежно – мотор подвержен вибрации и если его слабо закрепить, он упадет.

Если нет рамы от готового велосипеда, ее можно запросто сварить – для этого нужно несколько труб и сварочный аппарат. Так даже лучше – такой мотовелосипед из бензопилы своими руками будет более прочным и надежным, а самостоятельно сваренная рама позволит расположить мотор как можно ближе к ведущему колесу.

Трансмиссия

Просто мотор от бензопилы поставить на велосипед мало – нужно сделать так, чтобы крутящий момент от мотора передавался на колеса. Для этого используются шкивы или цепной механизм:

1. Система шкивов. В данном варианте двигатель от бензопилы на велосипеде будет передавать крутящий момент через ремень. Такая система проще – в ней используются заводские или самодельные шкивы, один на вал двигателя, второй на втулку заднего колеса, а также натяжной ремень. Минус – ремень растягивается быстрее цепи и менее долговечен, хотя клиновидные ремни не уступают цепям в долговечности.
2. Цепная передача. Здесь можно использовать заднюю звездочку, а на вал двигателя установить шестерню. Передача момента происходит через цепь – она более долговечна и устойчива к нагрузкам, но требует регулярного ухода. Выбирайте сами, как сделать велосипед с мотором от бензопилы, точнее, какую трансмиссию на него устанавливать.

Подключение двигателя

Мотосамокат из бензопилы своими руками не поедет, если двигатель не подключить правильным образом. Для этого необходимо подключить аккумулятор к блоку зажигания двигателя, а также к тормозной ручке. Соединительный тросик выставляйте так, чтобы он мог легко заводиться с помощью ручки. Последним шагом будет установка выхлопной трубы – ее можно и не ставить, но в этом случае самокат из бензопилы будет «радовать» выхлопом прямо в лицо.

Как видно, ничего сложного в том, как на велосипед поставить двигатель от бензопилы, нет – здесь нужно приложить лишь немного усилий и иметь необходимый минимум запасных частей и агрегатов. Но такой самоходный механизм будет ехать чуть быстрее обычного велосипеда. А вот самодельные картинги из бензопилы – это совсем другой уровень. При правильном подходе можно устраивать настоящие гонки, поэтому рассмотрим ниже, как сделать картинг из бензопилы своими руками.

Детский веломобиль из подручных средств

Чтобы порадовать ребёнка, не обязательно покупать айфон или приставку. Помните, что говорили когда-то школе? Лучший подарок — подарок, сделанный своими руками. К тому же можно воплотить в жизнь свои детские мечты и стать конструктором, механиком и просто хорошим человеком.

Детский веломобиль, изготовленный своими руками

Для воплощения идеи пригодятся:

• запчасти от велосипеда;
• профильная труба;
• колёса от садовой тачки;
• грунт и краска.

Согласитесь, если разобрать всё барахло на даче, то это непременно найдётся, а если пройтись по соседям, то можно наладить производство таких веломобилей и неплохо заработать.

Рама веломобиля изготавливается из кусков металлического профиля

Для начала делаем каркас будущего веломобиля. Для этого сгодятся обрезки металлического профиля. Раму усиливать не нужно, ребёнку будет достаточно прочности, а лишний металл только утяжелит конструкцию.

Передняя вилка веломобиля изготавливается из двух велосипедных

Педальный узел целиком отрезаем от старого велосипеда и привариваем к раме веломобиля. Задняя ось веломобиля изготавливается из металлической трубы, к которой приваривается кассета звёздочек. Можно использовать одну, в данном случае никакой переключатель скоростей не используется.

Привариваем звёздочки к задней оси веломобиля

Переходим к покраске. Перед этим зачищаем ржавчину и покрываем раму грунтом. Даём краске высохнуть. В качестве сиденья можете использовать трофей, который вы принесли в молодости с вражеского стадиона. В крайнем случае подойдёт детский стул.

Полностью готовый к использованию детский веломобиль

Ребёнок обязательно оценит ваш труд. У него появится желание проводить лишнее время на свежем воздухе, что для современных детей полезно вдвойне. Недостатков в такой конструкци быть не может. Из положительных моментов следует отметить:

• простоту конструкции;
• отстутствие труднодоступных материалов;
• улыбка ребёнка бесценна.

Разновидности и устройство втулок велосипеда

В данный момент на рынке велозапчастей встречается несколько разновидностей втулок колес велосипеда: со свободным ходом, без свободного хода (применяется на fix-байках), а также со встроенным ножным тормозом, со встроенной динамо-машиной, и так называемые планетарные втулки. В конструкциях со свободным ходом могут применяться два типа подшипников: типа конус-чашка (в основном от производителя Shimano) и промышленные подшипники. Так как втулки со свободным ходом и со встроенным тормозным механизмом являются наиболее популярными, ниже мы рассмотрим их конструкцию.

Конструкция втулок с подшипниками «конус-чашка» (насыпными)

Этот тип втулок является одним из самых распространенных по сравнению с остальными и зачастую используется на шоссейных, горных, дорожных и других видах железных коней. Он может применяться как на самых бюджетных велосипедах, так и на профессиональных байках. Приверженцем такой конструкции является фирма Shimano, которая занимается производством исключительно втулок с насыпными подшипниками (ну и планетарных втулок). По их словам конус имеет преимущество перед втулкой на промподшипниках, а именно – лучший накат. Так это или нет сказать сложно, но это и не цель данной статьи. Далее рассмотрим конструкцию типичной втулки с конусами.

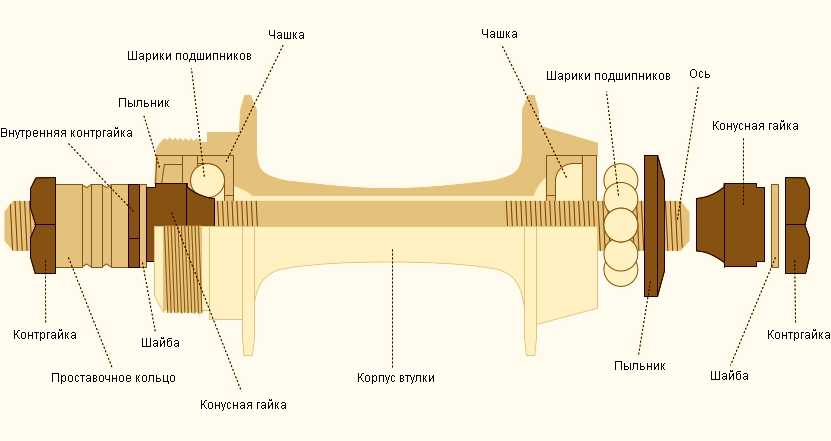

Как мы видим втулка с подшипниками типа «конус-чашка» состоит из: корпуса, оси, чашек, шариков, пыльников, конусных гаек, шайб, пыльников, контргаек (и барабана, если мы рассматриваем заднюю втулку).

Устройство втулки велосипеда на промподшипниках

Конструкция данного типа втулок очень схожа с предыдущей, за исключением использования промподшипников вместо насыпных шариков. Из-за этого у нее отсутствуют такие компоненты как шарики и конусные гайки, а подшипник представляет собой цельную конструкцию. К плюсам можно отнести простоту сборки и разборки, а также ненадобность настройки затяжки конусов. Данный тип втулок также может использоваться практически на всех разновидностях велосипедов.

Конструкция задней втулки с тормозным механизмом

Данную разновидность втулок устанавливают в основном на односкоростные городские велосипеды. Главной ее особенностью является тормоз, который установлен внутри ее корпуса и приводится в действие движением педалей назад. За счет этого она немного крупнее и тяжелее своих конкурентов. Ниже мы приведем картинку с конструкцией этой втулки.

Планетарные и динамовтулки

Планетарные втулки велосипеда очень похожи на маленькую КПП от автомобиля и имеют сложную конструкцию и плотную компоновку деталей. Внутри данной конструкции множество шестерней, при помощи которых осуществляется переключение скоростей. Сложные в ремонте и обслуживании. Часто могут использоваться на городских складных велосипедах.

Втулки с динамкой внутри корпуса представляют из себя, грубо говоря, маленький генератор от которого можно запитывать различные электроприборы велосипеда. Например, это могут быть осветительные фонари. В основном динамка располагается внутри передней втулки городского или дорожного велосипеда.

Устранение неисправностей: обслуживание, чистка, замена

Разобрали каретку, вытащили ее из рамы и что видим? Состояние кареточного стакана зависит от того, насколько много грязи попало в него и как сильно износились подшипники. Иногда подшипники просто разбиваются вдребезги и необходима их полная замена. Такое часто бывает, если кареточный узел эксплуатировался более трех-пяти лет.

Сначала все детали нужно проверить на дефекты. В первую очередь, это относится к подшипникам. Затем осматриваем каретки, чашечки с фиксаторами. Если какая-либо составляющая имеет видимые повреждения, то нужно поменять ее на новую. Остальные детали очищаются в растворителе. Сложнее всего будет прочистить подшипники: грязь очень прочно держится между шариками.

Пространство внутри стакана каретки чистится при помощи тряпки. Мелкую грязь лучше сбрызнуть смазывающим спреем (WD-40, например) и обтереть стенки мягкой сухой салфеткой.

КАК ПОСТАВИТЬ НА ВЕЛОСИПЕД МОТОР: ПОРЯДОК УСТАНОВКИ ДВИГАТЕЛЯ

Многие задаются вопросом, как поставить на велосипед мотор? Ответ прост: чтобы это сделать, нужно, всего-навсего, купить специально предназначенный для установки на велосипед мотор. Наиболее распространенными являются моторы, которые крепят прямо на велосипедную раму. Установку двигателя можно произвести своими силами. Как? Читайте дальше!

Порядок установки двигателя

1. Сперва, следует установить звездочку. Для этого прикрепите пару резиновых прокладок к заднему колесу вашего байка: первую — между спиц, вторую – за спицами. Звезду следует надеть поверх втулки на внешнюю сторону колеса, а монтаж полумесяца осуществляется с внутренней стороны. Далее все это крепится при помощи болтов. На уже смонтированной звезде нужно проверить зазор: его значение не должно быть выше 1,5 мм с каждой стороны. Чтобы скорректировать зазор, нужно подтягивать звезду в тех местах, где в этом есть необходимость, попутно осуществляя вращение колеса.
2. Важным моментом является то, что звездочка должна быть установлена выпуклостями и углублениями зубцов в сторону спиц. Это нужно, чтобы предотвратить ослабление натяжения цепи и обеспечить нужное расстояние между задним колесом и рамой велосипеда.
3. Мотор следует установить согласно чертежу, который будет в комплекте. На правую рукоятку осуществляется монтаж дросселя. Чтобы это сделать, нужно сперва просверлить отверстие, диаметр которого равен 5 мм, отступив 125 мм от края рукояти. Устанавливать дроссель нужно с аккуратностью. Монтаж выключателя мотора нужно проводить одновременно с дросселем и подключить его выводы к соответствующим проводам в двигателе. На левую рукоятку нужно осуществить крепление рычага сцепления.
4. Крепление бензобака осуществляется на верхнюю трубу велосипедной рамы. Далее должна быть проведена установка топливного фильтра в баке. Катушка зажигания тоже крепится к раме, недалеко от двигателя. Электрические выводы катушки следует провести на двигатель и выключатель в соответствии с цветовой маркировкой. Есть еще один вывод, предназначающийся для того, чтобы подключать потребители энергии. Чаще всего, к нему подключается велосипедная фара.
5. Следующий этап — это монтаж приводной цепи. Она должна быть надета на звездочку мотора и на звезду в заднем колесе. Теперь нужно установить натяжитель цепи и произвести его регулировку в зависимости от натяга цепи. Помните, цепь не должна быть перетянута. Когда работа с цепью будет окончена, нужно будет поверх установить защиту.
6. Перед тем как установить карбюратор, его нужно собрать. Чтобы это сделать, нужно снять с него крышку и выложить все детали. Иголка должна располагаться в центре суппорта, а сверху нужно положить плоскую шайбу, имеющую прорезь, таким образом, чтоб прорези в шайбе и суппорте карбюратора совпадали. Крепление троса производится путем установки его в зажимном патроне и продевании его в крышке и пружине.
7. Прежде чем начать ездить, нужно отрегулировать расстояние электродов в свече зажигания (от 0,4 до 0,5 мм) и значение свободного хода в ручке сцепления (от 2 до 3 мм). Далее следует изготовить маслобензиновую смесь в отдельной таре, а потом залить ее в бак. Пропорция масла к бензину должна быть 1:25 в первое время, и 1:20 спустя 500 км пробега. Ни в коем случае нельзя смешивать разные виды топлива в бензобаке или пользоваться чистым бензином. Крышка бензобака должна быть плотно закрыта.

Делаем короб садовой тачки свои руками

Переходим к самой интересной части в постройке садовой тачки. Для этого дела можно купить лист металла, а можно и найти его у себя среди металлолома. Составляем чертеж будущего короба. Учитываем размеры ранее изготовленной рамы и ширины колесной оси и размера колес.

ШАГ 1: короб. Делаем чертеж «кузова» тележки своими руками. В качестве материала лучше использовать листовой холоднокатаный металл, толщиной 1,0 – 2,0 мм. Стоит учитывать, что если металл тонкий, то в коробе будет присутствовать «эффект желе». Нужно будет сваривать дополнительные ребра жесткости, а это лишние затраты времени. Если делать кузов с металла 2,0 мм, то такие проблемы можно обойти.

ШАГ 2: сварка. Вырезаем все нужные нам элементы, и свариваем их согласно чертежу. Сваривать можно абсолютно любым сварочным аппаратом. Швы зачищаем.

ШАГ 3: установка короба. Устанавливаем наш сваренный кузов на ранее изготовленную раму. Выставляем ее ровно относительно рамы и оси и привариваем в нескольких местах. Убеждаемся, что все стоит на своем месте и надежно все провариваем.

ШАГ 4: заключительный. История о том, как сделать тележку своими руками подходит к концу. Выходим на финишную прямую. Подготавливаем кузов к покраске. Зачищаем все сварные швы, обезжириваем поверхность и грунтуем. Чтобы надежно защитить свою тележку от образования коррозии, рекомендуется нанести 2-3 слоя трёхосновного грунта, а уже после этого приступать к покраске. После покраски одеваем ручки на рукоятки, и можно начинать эксплуатацию тачки.

Вот таким нехитрым способом нам удалось сделать двухколесную тележку своими руками. Если у вас, все же, не оказалось дома нужных материалов, то не стоит сразу бежать и покупать новые. На любом пункте приема металлолома можно найти почти все, что понадобится вам для этого дела, и приобрести все «добро» за считанные копейки.
