Монтаж металлического каркаса для перегородки из гипсокартона

Несущие потолочные профили

Каркас подвесного потолка нагружен только за счет веса конструкции. Потолочный профиль для гипсокартона обозначаемый ПП (CD), составляет основу каркаса и обеспечивает его жесткость.

Металлопрофили CD применяют также для обшивки стен и создания различных конструкций – полок, коробов, ниш, фальшстен, поэтому часто их называют стоечными профилями или стойками, а иногда – плоскостными.

Стоечные профили для гипсокартона имеют ребра жесткости, в которых удобно центрировать саморезы. Края полок загнуты внутрь для большей жесткости и для крепления подвесов .

Стандартный размер позволяет свести к минимуму количество отходов. Длина стойки составляет 2,6 м, 3 м, 4 м. Чаще всего применяют изделия сечением 60 × 27 мм.

Подготовка стен и монтаж креплений под каркас

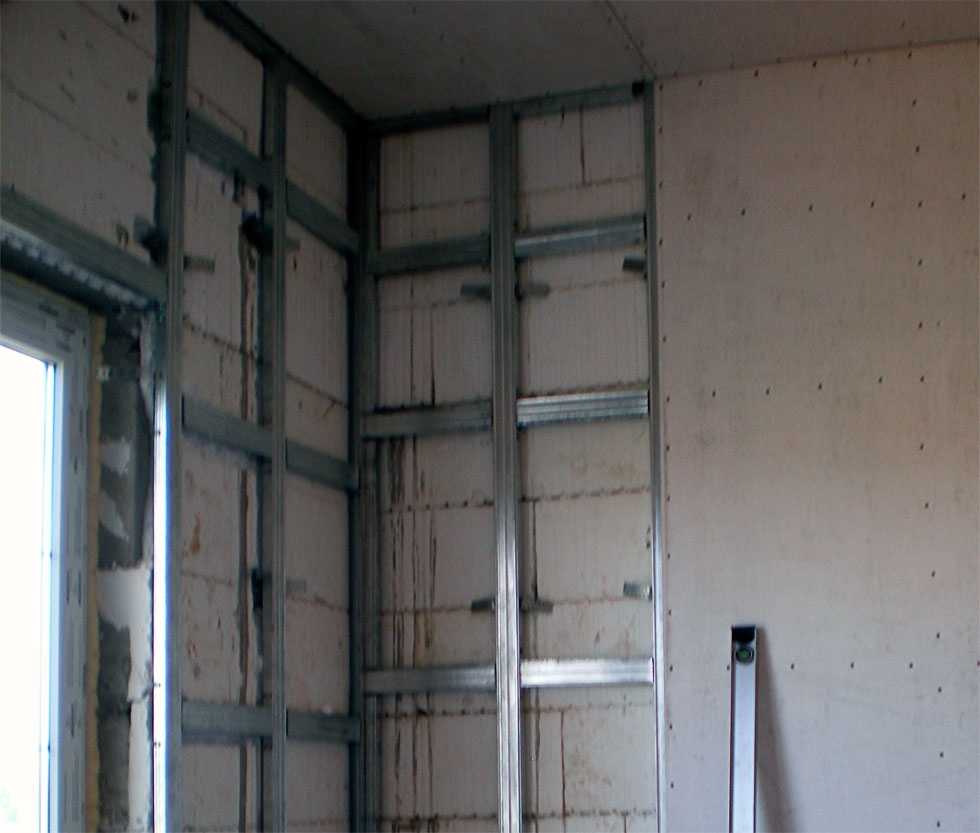

Во время изготовления каркаса для стен все направляющие необходимо выровнять в одной плоскости. Для этого используются специальные детали — подвесы, которые прикрепляются дюбелями к базовой поверхности. Чаще всего это груз на веревке, свисая он натягивает веревку и создает идеально ровную линию.

1. Фиксаторы устанавливают на профиле по длине через каждые 60-70 сантиметров, при этом их центр должен совпадать с центром направляющего. Закрепление элементов каркаса происходит при помощи двух саморезов.
2. Каркас для стен из гипсокартона нужно выполнять таким образом, чтоб планки находились по средине и в месте стыковки листа.
3. Ширина ГКЛ стандартная 1,2 метра, поэтому направляющие располагают через каждые 60 сантиметров в одной плоскости.

В данном случае боковые части и средину изделия будут прикручиваться к металлическому профилю при помощи саморезов. Как мы уже говорили, направляющие устанавливают в одной плоскости при помощи отвеса и строительного уровня или лазерного нивелира.

Ячеистый каркас – монтаж

Для создания каркаса, из инструментов, помимо уровня, нити и маркера, вам понадобится стремянка, шуруповерт, молоток и перфоратор.

Примем, что потолок уже распланирован и разбит с помощью сетки на ячейки размерами 60 на 60 см, и поэтапно опишем непосредственно процесс установки подвесов и профилей.

Фото каркаса с соединителями типа «краб» для крепления листов гипсокартона к потолку

Шаг 1. По линии, обозначенной на стене, устанавливается направляющий профиль. Перед этим на примыкающую к стене сторону клеится уплотнительная лента и создаются отверстия под дюбели с интервалом 30-40 см. Направляющие устанавливаются по всему периметру помещения и крепятся друг к другу с помощью угловых соединителей.

Цены на соединители каркаса типа «краб»

соединитель каркаса краб

Монтаж направляющего профиля

Шаг 2. В 30 см от стены устанавливаются подвесы по линиям основных профилей каркаса. Далее подвесы монтируются дюбелями с шагом в 60 см таким образом, чтобы каждый подвес находился в середине между будущими профилями-перемычками. «Лапки» подвесов загибаются вниз.

Крепление подвесов для несущего профиля

Расположение подвесов на потолке

Крепить подвесы к потолку лучше с помощью анкер-клиньев или анкерных винтов

Шаг 3. Подготавливаются потолочные профили. От утвержденного по чертежу значения отрезается 5-10 мм, чтобы при повышении температуры гипсокартонный потолок не деформировался из-за расширения профилей.

Резка потолочного профиля

Шаг 4. Потолочные профили вставляются в направляющие и соединяются саморезами-клопами с подвесами.

Крепление профилей к подвесам

Для выравнивания по горизонтальной плоскости вам понадобится уровень и помощники.

Проверка горизонтальности с помощью лазерного уровня

Для этого может пригодиться вот такой магнит. Цепляем магнит на профиль. На магните наклеена полоса малярного скотча с нанесенной линией. Лазер нужно выставить с учетом расстояния от линии на магните до поверхности несущего профиля. Совмещая линию и луч, мы очень просто и быстро произведем на свет идеально ровную в плоскости горизонта конструкцию.

Шаг 5. Как только основные ПП смонтированы, между ними устанавливаются перемычки из обрезанных по 590-595 мм металлических профилей. Крепление производится крест-накрест с помощью соединителя типа «краб» и малых самонарезающих шурупов.

Крепление типа «краб»

Профиль вставляется одним концом в старт, а другим в «краб»

Уплотнительная лента – это пористый материал с самоклеящейся основой, шириной 30 мм. Её используют для крепления конструкции, чтобы каркас для потолка из гипсокартона плотно прилегал к бетону и меньше передавал звуки.

Коротко о главном

Если использовать профильный каркас под гипсокартон, то конструкция будет надежной и прослужит долгие годы. Обшивка отлично скроет все дефекты на стенах и позволит обустроить интерьер по своему вкусу. Можно добавить полки, ниши, делать перегородки в комнатах и сооружать арки.

Но в процессе работы не следует забывать о том, что обшивка отбирает у помещения небольшую площадь

Особенно это важно для тех комнат, которые и так имеют маленькие размеры

Несмотря на то, что деревянные каркасы не вредят экологии, применяют их при сооружении каркасов реже из-за того, что материал не отличается долгим сроком службы. Их применяют только в помещениях с пониженной влажностью воздуха, где элементы не будут покрываться грибком и гнить.

Оценок 0

Внутренний угол

Связка угла монтируется с использованием металлического профиля толщиной не мене 0,55 мм. С тыльной стороны профиль проклеивается звукоизоляционной лентой, это позволит конструкции гасить вибрацию во время эксплуатации. Существует два способа как сделать такой монтаж:

Сначала устанавливают направляющий профиль (75х40 мм). Затем его размечают с интервалом в 65 см. Два отрезка необходимого размера прибуриваются и соединяются саморезами длиной 50 см и дюбелями. Формируется угол из гипсокартона путем перпендикулярного крепежа боковой стороны одного профиля к половине лицевой части другого. Его соединяют с направляющим по периметру профилем и приступают к установке вертикального профиля.

Монтаж поверх обрешетки

Суть данного метода заключается в том, что сначала проводим выгонку каркаса из металлический профилей, а уже потом по его периметру производим монтаж листов ОСБ.

Закладка поверх

Сам же монтаж гипсокартона проводим не на каркасные элементы, а на листы, которые выступают в роли закладной.
С одной стороны здесь не нужно вымерять размеры деревянного бурса, но с другой стороны – нужно проводить полную обрешетку стены. А это обойдется гораздо дороже и дольше, чем покупка и монтаж одного бруса. Именно из-за данный метод очень редко используется на практике, хотя и позволяет распределить нагрузку на весь каркас, а не на его отдельные элементы.
Такой способ используется больше в торговых павильонах, чем в домашних условиях.

Материалы для каркаса

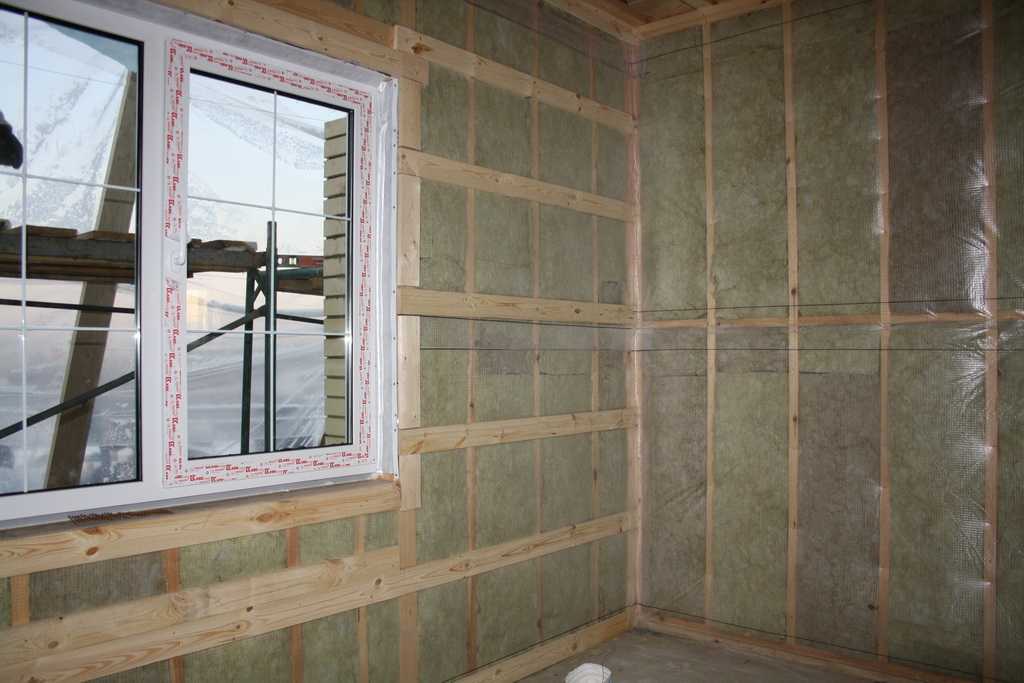

Брус выбирается для работы, когда избыток древесины хорошего качества. Хоть и считается, что каркас из него дешевле, на деле это не совсем так – древесина дорожает с каждым годом.

Брус в качестве материала для каркаса под гипсокартон используют в помещениях с умеренной влажностью и нормальным температурным режимом. Его хорошо просушивают, а монтаж начинают после обработки антисептиком. В этом плане профиль выгоднее: он не гниет, его не побьет шашелем, ему не страшны перепады температур, он не размокнет, не потрескается и не рассохнется.

Лист гипсокартона на каркасе из бруса держится крепче, поскольку шурупы цепляются за дерево всей резьбой и плотнее сидят. Профильный вариант немного проигрывает в этом плане, но вопрос решается более частой установкой саморезов.

Каркас из бруса экологически чистый, зато из металлического профиля долговечен, его легче монтировать, а материал для него покупается в любом магазине. При этом, элементы каркасных конструкций предлагаются в ассортименте. Не приходится выдумывать  свое – все стандартно.

Не менее важная информация по теме: Монтаж каркаса из металлического профиля на стену

Деревянный брус внутри профиля

Другой способ – поместить брус из дерева внутрь металлического профиля. Закрепляют также с помощью саморезов через каждые 200 мм. Но сначала убедитесь, что внутренняя ширина профиля и бруска подходят друг к другу, при этом нужно, чтобы брусок был чуть уже. Следите за изменением формы опоры – она не должна деформироваться и изгибаться – это необходимо для точного прилегания бруса к горизонтальным опорам.

Два этих варианта являются результатами импровизации строителей прошлых лет, которые неплохо себя зарекомендовали, но используются они чаще всего только для сооружения каркаса вокруг дверного проема. Для усиления стен все-таки рекомендуются проверенные способы.

Правила разметки под каркас для подвесного потолка из гипсокартона

После того, как все подготовительные мероприятия завершены, можно приступать к первой части монтажа каркаса потолка из гипсокартона – разметке. Для начала следует определить самый низкий угол с помощью замеров высоты от пола до потолка. Именно из этого угла следует отмерить расстояние, под которым будут спрятаны будущие коммуникации.

В отмеченном месте необходимо установить лазерный уровень и с помощью световых линий задать часть сетки, которую впоследствии можно просто очертить карандашом. Стоит учесть, какой вид каркаса используется – металлический одноуровневый, многоуровневый или деревянный. С обрешеткой под гипсокартонный многоуровневый потолок придется повозиться, особенно тем, кто не имеет достаточного опыта подобных работ.

Следующим шагом будет разметка под потолочные профили. Для этого от края стены натягиваются веревки на расстоянии 0.6 м, по которым впоследствии будут располагаться сами профили.

Деревянный каркас потребует предварительной обработки материала для защиты от избыточной влажности. Такая работа очень кропотлива и при недостаточно качественном выполнении приведет к быстрому разрушению основы. Поэтому металлическая конструкция пользуется большим спросом, кроме тех случаев, когда сами основные перекрытия выполнены из дерева.

Монтажные работы

Установка UD-профиля

О том, как сделать каркас для гипсокартона на потолке самостоятельно существует много информации и обучающего видео, которое можно скачать в Интернете. Далее речь пойдет об особенностях основных этапов монтажа металлической основы.

Установка профиля UD производится таким образом, чтобы его нижняя часть совпадала с предварительно отмеченным уровнем.

Для этого используются дюбели или шурупы для быстрого монтажа. Порядок выполнения работ будет следующим:

• просверлить отверстия в профиле на расстоянии 40-50 см и диаметром 6 мм;
• приставить профиль к стене так, чтобы его низ совпал с уровнем;
• карандашом нарисовать на стене контуры отверстий и проделать их с помощью перфоратора;
• с помощью дюбелей закрепить профиль на стене.

В случае неровной поверхности стены стоит подрезать профиль с обеих сторон ножницами по металлу.

Профиль CD должен монтироваться так, чтобы впоследствии исключить растрескивание гипсокартонных плит на стыках. Главное правило: чем больше используется несущих профилей, тем ровнее и аккуратнее выглядит потолок.

Расстояние между ними обычно выбирается 40 см, но это сильно зависит от формы самого помещения. Для удобства, между направляющими, можно натянуть параллельные нити, которые станут визуальной основой для будущего каркаса. После монтажа следует проложить все коммуникации, провода, утеплитель, а затем приступать к обшивке гипсокартоном.

Завершение процесса монтажа каркаса под потолок

В случае установки каркаса для двухуровневого потолка из гипсокартона возникает дилемма: в какой очередности монтировать первый и второй уровни. Дело в том, что стандартная технология, когда сначала монтируется верхний ярус, а затем нижний, имеет ряд недостатков: ухудшение прочности конструкции, увеличение затрат (нужны длинные саморезы).

При обратном монтаже возрастает трудоемкость операции и временные затраты, которые в случае использования наемной строительной бригады всегда принимаются в расчет. При изготовлении каркаса для потолка из гипсокартона своими руками стоит потратить лишнее время, но сделать работу более качественно, “на века”.

Существует множество рекомендаций на тему того, как делать каркас для гипсокартона на потолке, как от профессиональных строителей, так и от мастеров-самоучек. Такая информация очень полезна и хотелось, чтобы каждый, кто сталкивался с монтажом подвесных потолков, делился своим опытом и рекомендациями с начинающими ремонтниками. Ведь в любом деле есть свои секреты и нестандартные решения тех или иных вопросов.

Отделка потолка с применением гипсокартонных конструкций требует своего подхода и определенных технологий. Закономерно возникают вопросы: как сделать каркас на потолок под гипсокартон и что для этого нужно? Такая система должна обладать значительным запасом прочности, ведь вес облицовки в виде гипсокартона все-таки немаленький. Так как же для полноценного правильного оформления нужно сделать подвесную конструкцию на потолок из ГКЛ, где пройдут электропроводка и, возможно, другие инженерные коммуникации.

Установка потолка из гипсокартона должна пройти тщательную подготовку, т.к. процесс должен протекать без ошибок и вся конструкция должна быть очень прочной.

Монтаж на деревянный брус

Данный вариант менее предпочтителен, чем монтаж на оцинкованные профиля. Дело в том, что дерево больше подвержено деформациям из-за перепадов температуры и особенно влажности. Если эти деформации имеют выраженный характер, то возможно появление трещин на отделанной поверхности. Чтобы минимизировать вероятность растрескивания, желательно применять сухое дерево, поскольку именно при усыхании влажных брусков происходят критичные изменения геометрии каркаса.

Последовательность установки:

• Разметка стен. Выполняется тем же способом, что и для профиля.
• Сборка обрешетки. Монтаж осуществляется согласно разметке. Брус должен присутствовать по всему периметру стен (в углах с обеих сторон), а также с учетом размеров листов на их стыках. Расстояние между рейками, как и шаг крепежа, – 60 см. Фиксация к стенам выполняется саморезами, в бетон на соответствующий крепеж. Плоскость выравнивают либо прокладками, либо монтируют на перфорированные кронштейны для профиля ГКЛ. Прокладки использовать менее предпочтительно, особенно деревянные (ДВП и подобные материалы также не приветствуются). Дереву, даже сухому, свойственны деформации, из-за чего прокладки со временем выпадают и у каркаса появляется люфт.
• Монтаж гипсокартона. Данный процесс ничем не отличается от аналогичного для оцинкованного профиля. Крепят на саморезы по дереву 30 мм. Можно использовать и более длинные, главное, чтобы не упирались в кирпичное основание.

Технология двойной обшивки

Кроме перечисленных существует ещё один эффективный способ усиления каркаса. Он применяется, если прочности 75-миллиметорового изделия не устраивает. В таком случае обычно выполняется двойная обшивка при установке профиля с шириной 50 мм. Разумеется, толщина будет большая (100,0 мм), но и прочность получится существенно усиленной.

Весьма неплохо усиливает гипсокартонную перегородку методика двойной обшивки с пересекающимися швами. Также, эта технология способствует хорошей звукоизоляции помещений.

Чтобы гарантированно создать преграду для шума, рекомендуется выполнить укладку слоя минеральной ваты. Стена и так является хорошим препятствием для звуков, но внутренняя полость всё же способствует резонированию и их распространению. Заполнение изоляционным материалом будет дополнительно выполнять и теплоизоляционную функцию.

Рекомендация! Укладочное размещение минеральной ваты удобнее выполнять после готовой обшивки одной стороны перегородки!

Плиты гипсокартона фиксируются на профиль саморезными винтами, которые нужно закручивать с небольшим углублением для предупреждения дефектов в последующей отделке. Шляпки недозакрученных винтов будут препятствовать качественному шпатлеванию

При выполнении монтажа важно не переусердствовать, поскольку чрезмерно заглублённые в гипсокартон шурупы не будут обеспечивать должного соединения

Как соединить несущие профили между собой

Чтобы смонтировать качественный и надежный каркас под гипсокартонный потолок, кроме крепкого крепления к стенам и потолку необходимо наличие надежного соединения профилей между собой в одно целое.

В специализированных магазинах чаще всего встречаются профили, имеющие длину 3 или 4 метра. Этого чаще всего полностью достаточно для монтажа практически любой потолочной конструкции, не удлиняя при этом профиль. Однако ситуации, требующие удлинения профиля все же встречаются, хоть и довольно редко. Удлинить профиль можно как с помощью специальных штатных удлинителей, так и с использованием других вариантов.

Удлинитель ПП 60х27

Как показывает практика, лучше использовать штатный удлинитель, тем более, что эти детали всегда есть в продаже и стоят очень дешево, обеспечивая при этом необходимую прочность и надежность соединений.

• Идеально, если удлинение производится по заводской линии отреза – она ровная и обеспечит хороший стык. Если же возникла такая необходимость, то нужно (обязательно с использованием угольника) аккуратно разметить линию отреза, после чего сделать срез болгаркой и зачистить заусенцы мелким напильником.
• Удлинитель вставляется в одну из частей профиля до упора в ограничители, которые находятся в боковых частях. После этого боковая часть профиля загибается пассатижами.
• На другую часть удлинителя, соответственно, насаживается другой профиль и загибается аналогичным образом.
• Соединенные таким образом профили кладут на ровную поверхность и дополнительно усиливают место стыка саморезами по металлу. Саморез при этом должен скрепить между собой и профиль и удлинитель. Желательно использовать по 4 самореза с каждой стороны.
• Монтируя удлиненный профиль, на потолок, в месте соединения его нужно дополнительно подстраховать прямым или анкерным подвесом, соблюдая расстояние по 10 см с каждой стороны.

Поэтапное описание технологии монтажа каркаса из металлопрофиля под гипсокартон

Каркас из металлического профиля монтировать будет легче, если пол и стены в помещении будут выровнены. В противном случае придется корректировать длину крепежных деталей, что потребует много времени и сил. После подготовки основания и стен каркас из профилей UW и CW устанавливают в следующей последовательности действий.

Стоечные профили устанавливают по шнуру

Готовится схема установки профилей под гипсокартон. С листа бумаги она переносится на пол помещения, где будет сооружаться стена или перегородка

Важно, чтобы разметка была выполнена с учетом толщины листов гипсокартона и других отделочных материалов.
К потолку и полу с помощью дюбель-гвоздей крепят профили типа UW. Расстояние между точками крепления не должно превышать 0,5 м (по краям – обязательно).
Чтобы правильно установить профиль гипсокартона у стены, необходимо использовать лазерный уровень или натянутый шнур

В том случае, если поверхность стены хорошо выровнена, профили крепятся поверх уплотнительной ленты. По краям направляющих (на полу и на потолке), а также по краям дверных и оконных проемов устанавливаются опорные стойки типа CW. Крепление выполняется с помощью саморезов – блошек. Лицевая сторона должна быть обращена внутрь проемов.
Проемы дверей и окон укрепляют дополнительными профилями типа AU или брусьями из древесины.
По всей длине профилей, прикрепленных к потолку и полу, устанавливаем стойки CW с интервалом 60 см. Первая стойка должна располагаться на расстоянии 55 см от стены.

Изгибание металлопрофиля

Как сделать перемычки из профиля

Способов изготовления подобных элементов самостоятельно несколько, нужно только тщательно изучить технологию процесса.

1. Один из вариантов предполагает выполнение надрезов на концах направляющих профилей под углом в 45ᵒ. Перемычки нужно загнуть по краям. Такая модель подойдёт на любую сторону каркаса, однако, существуют более надёжные представители, которые будут способствовать прочному закреплению каркаса.
2. К основе в виде короба подойдут металлические перемычки, собранные при помощи «V-образных» надрезов.
3. В результате объединения первого и второго способа, когда одну сторону надрезают по краям, а вторую – деталь « V- образно», получается поперечина, которая позволит изменять её по ширине и применить для двери или перегородки из ГКЛ.
4. Из обрезков направляющего профиля также можно изготовить перемычки и вставить их в стоечный, но это допустимо лишь в случае приобретения материала с запасом.

В видео рассказывается о том как правильно сделать перемычку для гипсокартона.

https://youtube.com/watch?v=B5CsgBy28BM

Способы монтажа опорных площадок

Если нет возможности установить закладные, то нужно сделать опорные площадки, которые смогут выдержать нагрузку большую, чем гипсокартон. Возможно, для этого придется немного испортить вид стены, но эти все равно места будут закрыты. Как лучше повесить шкаф на гипсокартон на опорные площадки, зависит от способа крепления отделочного материала.

1. Если монтаж был произведен путем приклеивания стройматериала к стене, то нужно вырезать на равном расстоянии квадраты размером 10 × 10 см, вычистить оттуда старый клей, заполнить пустоты новым составом и после высыхания забить в стену дюбеля и повесить шкафы.
2. В случае крепления гипсокартонных листов на каркас нужно вырезать квадраты 15 × 15 см. В образовавшиеся пустоты вставить закладные бруски, подобрав их размер в соответствии с расстоянием от несущей стены до ГКЛ. После фиксации на них навесов в кухню можно будет вешать любые шкафы.

Видео описание

Как сделать каркас для арки можно увидеть в видео

В местах, где планируется построить нишу или полку, горизонтальные профили необходимо дополнительно усилить, поскольку они будут поддаваться нагрузке.

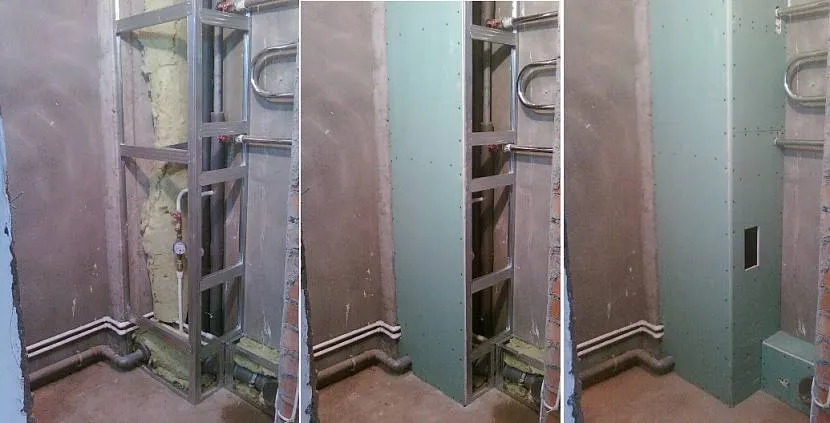

Для изготовления короба, скрывающего канализационные стояки понадобится использовать направляющий профиль. Он будет служить креплением конструкции к основам. Для сооружения основного каркаса достаточно будет обычных профилей. В области узла, который подлегает обслуживанию, оставляют люк. Он обеспечит легкий доступ к коммуникациям.

Глухой короб можно делать в том случае, если:

1. Нет тройников и его не потребуется чистить.
2. Стояк изготовлен из пластика, трубы фиксируются хомутами, что не допускают проседания.
3. Стояки изготовлены из материалов, что не требуют ремонта и замены.

Открытым доступ должен быть:

До стояков, изготовленных из труб, срок эксплуатации которых ограничен. С появлением течи необходимо вовремя производить замену определенных участков.

Коммуникации легко можно спрятать в короб из гипсокартона Источник yavvannoy.ru

Нельзя закрывать трубы, по которым течет холодная вода, поскольку отсутствие вентиляции провоцирует образование конденсата на их поверхности.

Разнообразие профилей для сборки каркасов на потолке

Для сооружения каркаса для потолка из ГКЛ потребуются:

• профили;
• подвесы и соединительные элементы;
• крепежные изделия.

При создании подвесной конструкции задействуют металлические профили разных типоразмеров. Если оформление потолочной поверхности будет производиться в помещениях с постоянно повышенным уровнем влажности, это обычно ванная, санузел и кухня, тогда нужно использовать оцинкованную продукцию, поскольку она более устойчива к коррозийным процессам. Подобный каркас потолка из профиля прослужит гораздо дольше и более высокая цена на него оправдает себя.

Профиль является длинным изделием, сделанным из листа металла с цинковым покрытием. Его размеры и величина сечения зависят от задач, которые ему необходимо выполнить в конструкции каркаса.

Используемые комплектующие изделия подразделяются на несколько категорий:

1. Потолочный профиль (ПП или CD). Он имеет в сечении П-образную форму, ширину 60 и высоту 27 миллиметров. На полке профиля присутствуют канавки, придающие ему повышенную прочность и требуемую жесткость. Является основным элементом каркасного потолка из гипсокартона, поскольку именно к нему прикрепляют листы материала для отделки.
2. Потолочный направляющий профиль (буквенное обозначение ПНП или UD). Имеет аналогичное сечение, но иные параметры – его высота составляет 28, а ширина 27 миллиметров. Крепят профиль данного вида вдоль периметра помещения под потолком. Выполняет направляющую функцию для ПП профилей. На нем имеются готовые отверстия под крепежные детали.
3. Арочный профиль обозначается сокращенно ПА. Его задействуют для сборки каркасов криволинейной формы, к примеру, волнообразной. ПА обычно используют при необходимости создать многоярусную гипсокартонную конструкцию. Высота изделия равна 60 миллиметров, а ширина – 27 миллиметров. У данного профиля отсутствуют продольные ребра жесткости.
4. Угловой профиль (ПУ). Это элемент небольшого размера с многочисленными отверстиями. Его используют с целью придания углам дополнительной прочности и точного соблюдения их размеров.

Готовые усиленные профили

Максимальная величина нагрузки, которую способен выдержать профиль, зависит от двух факторов: ширина профиля и толщина металла. Чем больше ширина,  тем прочнее будет профиль. Поэтому для укрепления стены из гипсокартона можно приобрести специально для этого предназначенный усиленный профиль. Он более широкий и выполнен из более толстого металла. Бывает профили трех видов:

• Шириной 50 мм. Универсален, применяется повсеместно для сооружения каркасов под гипсокартон
• Ширина 75 мм. Именно такой профиль чаще всего применяют, чтобы усилить каркас
• Ширина 100 мм. Очень прочный и массивный профиль, который применяется, если нужно серьезно укрепить стену для больших нагрузок, применяется он довольно редко

Еще одна немаловажная характеристика – толщина металла, из которого выполнен профиль. Она бывает  различной, использовать лучше толщиной 0,55 мм, идеально, если сможете отыскать с толщиной 0,6 мм. Это обеспечит необходимую прочность, даже если каркас обшить только одним слоем гипсокартонных листов.

Лучше всего применять профиль шириной в 75 миллиметров. Конструкция не будет выглядеть такой огромной, а прочность будет довольно неплохой. 100- миллиметровый профиль используется только там, где нагрузки действительно большие, но тогда перегородки будут очень большими. Зато за ними можно спрятать любые инженерные коммуникации, не говоря уже об электропроводке.

Виды и специфика монтажа профиля

Современные производители стройматериалов и комплектующих предлагают следующие виды базовых профилей:

• Направляющий (маркировка — ПН). Применяется как горизонтальная несущая основа для вертикально расположенных стоек. Выбор профиля производится исходя из размеров стоек.
• Стоечный (маркировка – ПС). Представляет собой оцинкованный швеллер. Полки сечения с продольными канавками дают необходимую жесткость. Фиксируется саморезами и используется при конструировании каркасных стоек для установки перегородок и стен в вертикальном положении.
• Потолочный (маркировка – ПП). Изготавливается с аналогичным со стоечным профилем сечением. От корректности фиксации на потолке зависит жесткость всей обшивки. В полках и спинке ПП предусмотрены продольные канавки – боковые обеспечивают жесткость, а центральная необходима для геометрической точности крепежа гипсокартонных листов.
• Угловой (маркировка – ПУ). Данный профиль, представляющий собой перфорированную оцинкованную ленту, согнутую под прямым углом, необходим для усиления углов после монтажа основной конструкции. Его функция – защита углов отделки от повреждений. Через отверстия несущая система укрепляется раствором, что даёт прочное сцепление с конструкцией.
• Арочный (маркировка – ПА). Есть два подвида – выпуклый и вогнутый. Оба задействуются при создании проёмов, а также для реализации сложных геометрических конструкций (например, потолков с волнами ).

Все описанные выше профили нужны для возведения каркасов. От того, корректно ли будет произведена сборка каркаса из профиля для гипсокартона, во многом зависит прочность и правильность монтажа

Поэтому специалисту необходимо принять во внимание следующие правила установки

1. На профильную стойку допустимо крепить 2 торца гипсокартонного листа при соблюдении условия их симметричного расположения;
2. Шурупы необходимо вкручивать в профильную полосу ближе к стенке во избежание повреждения торца материала;
3. Недопустим крепеж саморезов под углом – шляпка самореза всегда должна быть утоплена в материал;
4. При малой длине профиль следует удлинить, используя удлинитель соответствующего типа с учетом расположения стыка.

Способы крепления профиля для гипсокартона зависят от того, какие цели преследует заказчик.

Как сделать угол из профиля для гипсокартона

Угол для гипсокартона стоит использовать металлический, но чтобы его сделать необходимо провести точные замеры размеров профилей и уметь разбираться с их видами.

Чтобы добиться прямого угла стены из гипсокартона, нужно вначале сделать угол из профиля. Для этого нам понадобится профиль направляющий, который мы устанавливали на полу, профиль потолочный, крепящийся на потолок и параллелен с направляющим, а также стоечный профиль, предназначенный непосредственно для создания каркаса и граней будущего угла.

Если ширина направляющего профиля равна высоте узконаправленного профиля, то применяют менее затратный вариант.

Чтобы сделать угол из профиля для гипсокартона воспользуйтесь следующей инструкцией:

1. Проверьте параллельность направляющих и потолочных профилей первой и второй стены и чтобы они были также прямыми;
2. Установите стоечный профиль на конец направляющего, чтобы образовалась грань одного из углов, повторите действия для второй стены;
3. Для крепления стоек, используется специальные удерживающие уголки, крепящиеся на саморезы;

Вот и вся инструкция и даже если вам кажется, что это невозможно, стоит только попробовать и все обязательно получится.

Инструмент для монтажа

Базовый список. Для нанесения разметки и монтажа каркаса из профиля вам понадобится следующий инструмент:

• Рулетка 5 или 10 метров
• Карандаш или маркер
• Отвес строительный
• Разметочный шнур с пигментом
• Капроновая нить
• Шуруповёрт

• Перфоратор
• Свёрла по бетону и дереву
• Молоток
• Ножницы по металлу
• Уровень от 1,5 метров
• Правило от 2 метров

68 инструментов для работы с гипсокартоном

Читать

Это самый необходимый минимальный набор инструмента для работы с металлическим профилем. Если человек хоть иногда делает в доме что-либо своими руками, то весь этот список легко найдётся у него в гараже. А если нет, то любой инструмент из списка недорого приобретается в ближайшем строительном магазине.

Подойдёт либо начинающим мастерам, либо домашним умельцам, кто решил самостоятельно дома обшить стены гипсокартоном.

Расширенный список. Дополнительно к базовому списку, для более быстрой разметки и крепежа, понадобится следующий инструмент:

• Просекатель
• Лазерный уровень
• Строительный пистолет
• Электроножницы по металлу
• Монтажный пояс

Лазерный уровень ускорит процесс разметки и монтажа, сделает её максимально точной. Просекатель позволит сэкономить на саморезах, а также сделает соединения гладкими, без выпуклых частей. Строительный пистолет мгновенно крепит подвесы к бетонной или кирпичной стене, ускоряя процесс в разы. Ну, а монтажный пояс позволяет держать крепёж и инструмент всегда под рукой.

Расширенный список инструмента больше подойдёт профессиональным мастерам, которые зарабатывают на обшивке помещений гипсокартоном и делают это регулярно. Для разовой работы нет смысла покупать инструмент из расширенного списка, а вот для профессиональной, качественной и быстрой работы — обязательно.

Средства защиты. При работе с металлическим профилем необходимо защищать руки и глаза. Для этого вам понадобятся:

• Перчатки
• Очки

Многие мастера пренебрегают этим пунктом. Но не стоит недооценивать значение средств защиты и отказываться от них.

Перчатки защитят руки от порезов об острые края профилей и от проколов пальцев о саморезы, а очки — от металлической стружки и гипсовой пыли. Особенно полезны очки будут при работе с каркасом на потолке.

Поверьте, когда вам начнёт сыпаться пыль и стружка в глаза, или при первом порезе рук, вы всё равно пойдёте в магазин за очками и хорошими перчатками. Поэтому, лучше приобрести всё заранее.

Как произвести монтаж металлического профиля для гипсокартона к стенам и потолку?

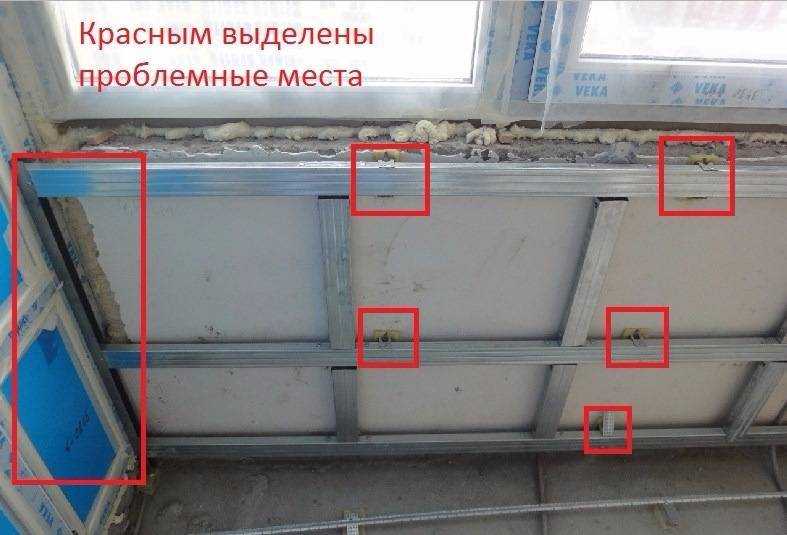

Для выполнения крепления металлических планок каркаса к стене используются прямые подвесы, которые через специальные отверстия прикручиваются саморезами. К бетонной стене подвесы крепятся анкерами или дюбелями, отверстия под которые делаются перфоратором. Периодичность установки подвесов – 600 мм. Выполняя монтаж, следует контролировать линию их крепления.

В исключительных случаях в качестве альтернативы можно применить отрезки профиля 60х27 мм, согнув их в форме буквы “Г”. Некоторые специалисты утверждают, что такой способ даже лучше – он более жестко фиксирует планку.

Иногда при монтаже каркаса из металлического профиля для гипсокартона его требуется опустить на значительно большее расстояние, чем это позволяют сделать стандартные подвесы. Как поступить в данном случае?

Для этих целей используется система скользящих подвесов, которая состоит из трех элементов:

• двух спиц;
• кронштейна;
• упругого держателя.

Одна спица крепится к потолку, а второй выполняется регулировка нужной высоты. Кронштейн вставляется непосредственно в профиль и фиксируется.

Монтаж после обшивки

Вариант укрепления стены из гипсокартона после завершения обрешетки каркаса представляет собой более сложное предприятие, чем монтаж закладной под листы. Сложность здесь заключается в том, что необходимо все действия проводить очень аккуратно, чтобы не повредить уже установленные листы материала.

Закладная в отверстии

Обычно такой способ используется, когда необходимость в установке кухонных шкафов и прочей гарнитуры возникла уже после завершения малярных работ по приданию стенам окончательного вида. Здесь единственным выходом из сложившейся ситуации является формирование отверстия в стене.
Чтобы установить закладку таким образом нужно совершить следующие манипуляции:

• проводим разметку будущего места установки навесного предмета;
• аккуратно прорезаем отверстие в стене из гипсокартона;
• в получившее отверстие просовываем закладную. Ее просовываем так, чтобы она тыльной стороной смотрела в сторону гипсокартона;
• прикручиваем закладную саморезами или забиваем гвоздями.

После установки укрепления из гипсокартонного листа вырезаем кусок, который полностью отсоветует проделанному отверстию в стене. Стыки обрабатываем серпянкой, шпаклюем и зачищаем до идеально гладкого состояния наждачной бумагой. После этого проводим малярные работы.
