Соединение проводов: как соединить между собой провода, какие бывают клеммники, варианты крепления с пайкой и без нее

Подключение розеток

Обычно на розетки отводится отдельная линия. В коробке имеется три кабеля по два или три проводника. Каждый провод окрашивается в свой цвет. Как правило, коричневый – это фаза, голубой – нулевой проводник, а желто-зеленый провод – заземление. Так или иначе – в коробке все провода соединяются по цветам, формируя группы.

Как только проводники отделены по цветам, их складывают, вытягивают, подгоняя под одинаковую длину. Не стоит отрезать слишком коротко – оставляйте 100-миллиметровый запас, чтобы при необходимости была возможность повторно провести соединение. Выбрав подходящий метод соединения, нужно состыковать провода.

В старых домах заземления нет, а значит – проводов будет только два. Иногда в кабеле провода – одного цвета. Чтобы определить, где фаза, а где – ноль, нужно использовать индикаторную отвертку, чтобы определить фазу.

Гайки для кабелей

Эти типы разъемов (Molex 0191600039) бывают разных цветов и размеров. Они очень популярны в электроустановках разных стран. Они используются для соединений в энергетической сети внутри помещений. Такая гайка состоит из усеченного конуса из изоляционного материала с резьбой внутри.

Использовать такое соединение просто — возьмите два изолированных конца шнура, вставьте их в конус и скрутите. Эта гайка позволяет легко подключать между собой даже сильно не совпадающие диаметры проводов, а также позволяет подключать два, три или четыре провода одновременно. При условии что все оголенные проводники находятся в изолированном конусе, соединение полностью изолировано. Однако сам разъем не очень прочный, и сильный рывок может привести к его отсоединению, что означает следует подумать о том, не может ли возникнуть какое-либо механическое напряжение в этом месте. Положительной стороной этого разъема является тот факт, что можно при желании раскрутить его, чтобы внести изменения.

Подготовка

Рабочего места

Паяют всегда при нормальном общем освещении (не хуже 500 люкс), при необходимости создания более комфортных условий применяют источник местного освещения.

Следует позаботиться о хорошей вентиляции. Наилучшие результаты дает вытяжка, при ее отсутствии паяют с перерывами для проветривания помещение от паров канифоли (каждый час при интенсивной работе).

Выбор паяльника по мощности

Паяют паяльниками различной мощности. Обычно исходят из того, что:

• маломощные паяльники (20 – 50 Вт) удобны для работы с электроникой, позволяют паять тонкие провода;
• 100-ваттным инструментом паяют слои меди толщиной не свыше 1 мм;
• 200 Вт и более позволяет паять такие массивные детали, которые изначально требуют применения мощных паяльников.

О мощности прибора легко судить визуально: 50-ваттный паяльник оказывается чуть крупнее авторучки, тогда как 200-ваттный – имеет общую длину примерно 35-40 см.

Паяльника к работе

Перед первым включением следует удалить с корпуса остатки заводской смазки. Их выгорание приводит к появлению дыма и неприятного запаха. Поэтому паяльник включают через удлинитель, выставляя его на улицу через форточку на четверть часа.

Затем молотком проковывают жало паяльника: уплотнение меди увеличивает срок службы. Кончику жала придают форму:

• под углом или на срез – для точечной работы (пример показан на рисунке 5);
• ножевидную – таким жалом одновременно паяют нескольких контактов (характерно для микросхем);
• специальную – ими паяют некоторые разновидности радиодеталей.

Рисунок 5. Пример универсальной заточки жала паяльника и правильного облуживания его рабочей области

Перед тем как начать паять, следует очистить жало от оксидной пленки. Эту процедуру выполняют мелкозернистой наждачной бумагой или бархатным напильником, а также химическим способом: погружением в канифоль. Очищенное жало облуживают припоем.

При необходимости паять в точке можно мощным паяльником. Для этого на его жало накручивают медную проволоку диаметром 0,5 – 1 мм, используя ее свободный конец для нагрева припоя.

Деталей к пайке

Паяют всегда в несколько этапов. Сначала готовят поверхность металлического проводника:

• удалением окисной пленки с последующим обезжириванием;
• облуживанием (нанесение слоя олова на входящие в контакт поверхности).

Затем можно соединять детали.

Обязательно зачищают провода, бывшие в употреблении.

Окисную пленку снимают напильником, наждачной бумагой, лезвием ножа. В случае гибких проводов обрабатывают каждую проволоку.

Изоляцию эмалированного провода удаляют протаскиванием по поверхности ПВХ-трубки, к которой его прижимают нагретым жалом.

Признак готовности – равномерно блестящая поверхность без остатков оксидной пленки.

Паяют всегда с обезжириванием, т.е. протирают поверхность безворсовой тканью или салфеткой, смоченной ацетоном или уайт-спиритом.

У новых проводов окисная пленка отсутствует. Их облуживают сразу после удаления изоляции.

Залудить медный проводник необходимо под флюсом, после прогрева припой должен покрыть поверхность металла тонким слоем. При наличии наплывов паять не рекомендуется, провод располагают вертикально, проводя паяльником сверху вниз. Излишек расплавленного припая при этом перетекает на жало.

Если же необходимо паять алюминий, то процедуру зачистки и облуживания совмещают. Для этого помещают провод, покрытый канифолью, в наждачную бумагу, греют его с одновременным вращением.

Качество флюса некоторых видов падает при длительном хранении, а также под воздействием влаги воздуха. Поэтому такими флюсами паяют с дополнительным контролем срока годности.

Пайка с использованием пасты

Необходимые инструменты для паяльника из скрепки: 1 –автогенная зажигалка, 2 – металлическая скрепка, 3 –плоскогубцы, 4 – шлицевая (плоская) отвертка.

Припаять провод или радиодеталь без паяльника можно используя паяльную пасту. Такая паста приготавливается и своими руками. Для получения пасты «тиноль» в эмалированную емкость наливается 32 мл концентрированной соляной кислоты и смешивается с 12 мл воды. В жидкость вносится 8,1 г цинка, а после его растворения – 7,8 г олова. После окончания химической реакции производится выпаривание воды до образования пастообразного состава. Дальнейшие операции следует проводить в фарфоровой посуде. В пасту добавляются в виде порошка 7,4 г свинца и 14,8 г олова, а также 10 мл глицерина ,7,5 г сухого нашатыря, 29,6 г цинка в виде пыли и 9,4 г канифоли. Добавляемые вещества предварительно разогреваются и перемешиваются в виде пудры.

Пайка провода или детали производится в следующем порядке:

1. Участок пайки зачищается.
2. На него намазывается паста с помощью кисточки.
3. Участок пайки нагревается на пламени спиртовки или свечи до расплавления пасты.

При пайке мелких радиодеталей или тонкого медного провода можно использовать немного отличающийся состав: 7,4 г свинцового порошка, 738 г – цинковой пыли, 14 мл глицерина, 4 г канифоли, 14,8 г олова в виде порошка. Пастообразное состояние достигается в основном двумя способами: смешиванием с глицерином или с раствором 10 г канифоли в 10 мл диэтилового эфира.

Соединение проводов винтовыми клеммниками

Одним из распространенных способов создания контакта является использование винтовых клеммников. В них надежный контакт обеспечивается за счет затяжки винта или болта. При этом к каждому винту или болту рекомендуется присоединять не более двух проводников. При использовании в таких соединениях многопроволочных жил концы проводов требуют предварительного облужения или применения специальных наконечников. Преимуществом таких соединений являются их надежность и разборность.

По назначению клеммники могут быть проходными и соединительными.

Соединительные винтовые клеммники предназначены для соединения проводов между собой. Они обычно применяются для коммутации проводов в распределительных коробках и распределительных щитах.

Проходные клеммники используются, как правило, для подключения к сети различных приборов (люстр, светильников и т. д.), а также при сращивании проводов.

При соединении при помощи винтовых клеммников проводов с многопроволочными жилами их концы нуждаются в предварительной пропайке или опрессовке специальными наконечниками.

При работе с проводами из алюминия использование винтовых клеммников не рекомендуется, так как алюминиевые жилы при их затяжке винтами склонны к пластической деформации, что приводит к снижению надежности соединения.

Как правильно соединять провода по стандарту NASA

Сегодня мы увидим, как правильно подключить кабели по стандарту NASA. Всем известно, что космическая техника используется максимально надежно. А некоторые системы и устройства имеют двойное и тройное резервирование.

Поэтому даже для соединения кабелей и жгутов в космической технике Национальное управление по аэронавтике и исследованию космического пространства NASA разработало стандарт STD 8739.4 в шестом издании от 29.03.2011. Сам стандарт содержит 114 страниц, и нет смысла его все переводить.

Какие виды соединений проводов применяет NASA

Начнем с соединения двух проводов. Одно из самых надежных соединений — сварка проволокой. НАСА рекомендует паять два провода внахлест от 3 до 6 диаметров проводов.

Получается, что если диаметр провода 1,6 мм, то два таких провода нужно припаять друг к другу на длине от 4,8 до 9,6 мм без переплетения. Насколько я понимаю, это общая рекомендация для всех кабельных подключений.

Чтобы понять, как залудить провода паяльником, вы можете посмотреть видео ниже. Здесь наглядно показано, как использовать флюс и припой для луженых проводов.

Вы можете делать несколько наложений, но НАСА не видит в этом смысла. Нет ничего, что увеличивало бы вес космического корабля. Паяем соединение проводов, чтобы не было зазоров и мест, не покрытых припоем, а затем изолируем термоусадкой. Это самый простой способ спаять провода вместе.

Следующий метод — припаять провода и соединить их обжимной гильзой.

Чтобы термоусадка не разлетелась далеко и не обнажила стык, на оплетку кабеля кладут дополнительные уплотнительные кольца.

Металл обжимной гильзы мягкий и максимально плотно прилегает к месту сварки. Термическая усадка обеспечивает дополнительную защиту от разрывов. На мой взгляд, по крайней мере, безель выглядит неплохо.

К тому же полюбившаяся многим мастерам связь окутывает друг друга. Не путать с двухпроводным витым соединением. В связи с этим одновременно фиксируются провода с разрывом и обеспечивается большая площадь электрического контакта. А если все это еще и сварить и облагородить термоусадкой, то получится сказка.

Теперь вы можете увидеть, как правильно паять провода паяльником своими руками. Эти методы применимы не только на космических кораблях, но и в домашних условиях. Эти способы отлично подходят для пайки паяльником медных или алюминиевых проводов для квартирной электропроводки.

Как термоусаживать и вязать по стандарту NASA

Лучше всего производить термоусадку сначала с одного конца тепловой трубки, а затем с другого. Затем вы исправляете это на месте. Далее продеваем через фен или паяльник по термоусадке до полного сжатия. Будьте осторожны, чтобы не повредить усадочную поверхность.

Как сделать герметичную изоляцию провода в воде.

old, but not obsolete

Все, что происходит в жизни- не случайно.

10.08.17 08:48 Ответ на сообщение Как сделать герметичную изоляцию провода в воде. пользователя Деодат

не ори на меня! я тоже личность.

10.08.17 10:09 Ответ на сообщение Как сделать герметичную изоляцию провода в воде. пользователя Деодат

Звезда по имени Солнце

10.08.17 10:46 Ответ на сообщение Re: Как сделать герметичную изоляцию провода в воде. пользователя Граф

10.08.17 11:48 Ответ на сообщение Как сделать герметичную изоляцию провода в воде. пользователя Деодат

чем дальше в лес — тем злее дятлы.

old, but not obsolete

10.08.17 15:47 Ответ на сообщение Re: Как сделать герметичную изоляцию провода в воде. пользователя Граф

Все, что происходит в жизни- не случайно.

10.08.17 16:49 Ответ на сообщение Re: Как сделать герметичную изоляцию провода в воде. пользователя Деодат

10.08.17 17:02 Ответ на сообщение Re: Как сделать герметичную изоляцию провода в воде. пользователя Crusader

Прошу мои посты заумным юристам-«библиотекарям» не читать, так сказать. игнорировать. Вумнее покажетесь.

old, but not obsolete

10.08.17 17:26 Ответ на сообщение Re: Как сделать герметичную изоляцию провода в воде. пользователя Crusader

Все, что происходит в жизни- не случайно.

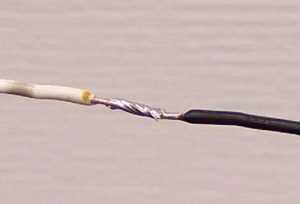

Как сделать скрутку с пайкой для создания надежного электрического контакта: 3 способа

При пайке создается надежный электрический контакт за счет проникновения расплавленного припоя во все пустоты. Между витками скрутки и припоем создается прочное сцепление взаимной диффузии обоих металлов.

Пайка обеспечивает гарантированно долговечный электрический контакт, обладающий хорошей проводимостью. Она требует соблюдения определенной технологии и качественной подготовки.

С проводов надо снять изоляцию, зачистить металл жил от окислов, пропитать его флюсом. Он уберет с подготавливаемой поверхности все органические загрязнения.

Кислотные флюсы, например, раствор цинка в серной кислоте или аспирин сложно удалить с поверхности спаянных деталей. Оставшиеся капельки со временем вступают химическую реакцию с металлом жил, нарушают их проводимость.

Для пайки электрических схем используют канифоль. Ее можно растворить в этиловом спирте и наносить кисточкой на соединяемые провода.

При пайке скруток подготовленный раствор флюса удобно держать в небольшом флаконе и просто окунать в него зачищенные и скрученные провода поочередно. Так работать можно на высоте.

Обычные электрические паяльники с резистивным нагревом затрудняют такую работу: требуется выполнять много действий по распределению припоя по поверхности скрутки и хорошо прогревать ее.

Для электрических проводов бытовой сети удобно пользоваться газовыми паяльниками, пламя которых направляют на специальный тигель с припоем, закрепленный на удалении от горелки.

Обработанную раствором канифоли скрутку, даже расположенную высоко над потолком в распределительной коробке, помещают на короткое время в тигель с расплавленным припоем и извлекают.

Аналогичную работу можно выполнять электрическим паяльником для полипропиленовых труб. Определенная часть электриков приспособилась хорошо и быстро пропаивать им скрутки.

Еще один современный способ получения качественной пайки практически любых металлов заключается в использовании паяльной пасты, которая специально создана для применения в электромонтажных работах.

Ее просто наносят палочкой на скрутку, как показано ниже для алюминиевой проволоки, и затем прогревают в пламени горелки.

Сцепление металлов отличается хорошей проводимостью тока. При небольших объёмах электромонтажных работ в квартире можно вполне обойтись пламенем обычной зажигалки.

Паста обладает нейтральной кислотностью с pH порядка 7,5. Она экономно расходуется. Если на месте спайки осталось много флюса, то его легко смыть водой и протереть бумажной салфеткой.

Паяльную пасту ELP рекомендуют для соединения проводов из разных металлов, включая и медь с алюминием. Она исключает эффект создания гальванопары за счет явления диффузии, создаваемой при частичном проникновении припоя в поверхностный слой спаиваемых проводов.

Современные технологии

Во многих случаях рассмотренные методы постепенно уходят в прошлое. На замену им пришли заводские соединители проводов, которые гораздо облегчили и ускорили монтажные и коммутационные работы:

1. Клеммные колодки, внутри которых имеются латунные гильзы трубчатого исполнения. В эти трубочки вставляются зачищенные жилы проводов и фиксируются путём закручивания винтов.
2. Колпачки СИЗ, внутри которых расположены обжимные пружины. В колпачок вставляются жилы и потом его с небольшим усилием проворачивают по часовой стрелке, тем самым внутри надёжно сдавливаются соединяемые провода.
3. Самозажимные клеммы. В них достаточно расположить проводок, а там он автоматически фиксируется за счёт прижимной пластины.
4. Клеммники рычажкового исполнения. Такой соединительный элемент многоразового использования. Достаточно лишь поднять рычажок, вставить проводник в контактное отверстие и опустить рычажок обратно, надёжная фиксация обеспечена.

Мы не рассказываем подробно обо всех существующих клеммниках, так как об этом есть отдельная статья, где подробно рассматривается каждый вид зажимов для проводов.

Надеемся, что мы доходчиво объяснили вам, как правильно соединять провода. Выбирайте способ, который наиболее вам подходит. При выборе учитывайте сечение и материал проводников, место установки соединения (на улице либо в помещении), величину тока нагрузки, который будет протекать в данной электрической цепи.

Пайка проводов | Заметки электрика

Здравствуйте, уважаемые гости и постоянные читатели сайта

В одной из своих статей я познакомил Вас со всеми разрешенными способами соединения проводов, которые рекомендуют нам Правила устройства электроустановок (ПУЭ).

Сегодня я хотел бы сделать небольшую поправочку, а именно акцентировать Ваше внимание на таком способе соединения, как пайка проводов. Напоминаю, что 1 января 2013 года вступил в силу ГОСТ Р , в котором говорится, что при соединении проводов между собой или к зажимам (клеммам) электрооборудования, например, к аппаратам защиты, необходимо соблюдать их электрическую непрерывность, механическую защиту и прочность. Напоминаю, что 1 января 2013 года вступил в силу ГОСТ Р , в котором говорится, что при соединении проводов между собой или к зажимам (клеммам) электрооборудования, например, к аппаратам защиты, необходимо соблюдать их электрическую непрерывность, механическую защиту и прочность

Напоминаю, что 1 января 2013 года вступил в силу ГОСТ Р , в котором говорится, что при соединении проводов между собой или к зажимам (клеммам) электрооборудования, например, к аппаратам защиты, необходимо соблюдать их электрическую непрерывность, механическую защиту и прочность.

При выборе средств соединения проводников нужно учитывать их:

• количество
• сечение
• форму
• материал (медь, алюминий)
• изоляцию

Почему следует ограничиться в использовании пайки проводов?

Ответ на этот вопрос имеется в действующих нормативных документах. Ниже я приведу Вам несколько выдержек из них:

Все вышеприведенные пункты действующих НТД ограничивают (я специально выделил подчеркиванием) использование пайки, как способ соединения электрических проводов, из-за ее недостатков:

• недостаточная механическая прочность
• со временем увеличивается переходное сопротивление
• от остатков флюсов возникает химическая коррозия
• снижена электропроводность
• невозможность обеспечить необходимые санитарные гигиенические условия при пайке на месте монтажа
• экологичность

Вот еще выдержка из ГОСТа 10434-82 про контактные электрические соединения:

Отсюда можно сделать вывод, что при соединении двух или нескольких медных проводов, а также при соединении паяного («луженого») провода к аппарату защиты, допустимая температура контактного соединения может достигать 300°С, а это превышает начальную температуру плавления мягких ПОС (припой оловянно-свинцовый), которая находится в пределах от 180-240°С.

В таких случаях необходимо применять дополнительное механическое крепление, например, бандаж, поэтому при протекании тока короткого замыкания через контактное паяное («луженое») соединение произойдет расплавление припоя, но после отключения поврежденной цепи, контактное паяное («луженое») соединение механически восстановится, в связи с применением бандажа, который не даст расплавленному припою стечь.

Если честно, то мне даже самому тяжело представить, как это можно осуществить на практике.

Поэтому с этим вопросом я обратился к местному инспектору энергонадзора, тем более что накануне мы собирались сдавать ему объект — капитальный ремонт электропроводки жилого многоквартирного дома.

Ответ был очевиден, либо вообще не использовать пайку, либо на соединение проводов пайкой накручивать СИЗы. Я так понял, что СИЗ выполняет функцию дополнительного механического крепления.

Так мы и поступили. На цепи освещения использовали клеммы Wago, а на силовые цепи — «пайку под СИЗ». В этом вопросе разобрались, а что делать с присоединением гибких (многожильных) проводов к аппаратам защиты.

Нужно ли пропаивать многопроволочные (гибкие) провода для присоединения их к аппаратам защиты?

Ответ на этот вопрос имеется в ГОСТе Р :

Здесь пояснять не нужно, итак все понятно.

Стоит лишь добавить, что если зажимы аппаратов защиты (автоматический выключатель, УЗИП, УЗО и т.п.), электросчетчика или соединительных клемм имеют гнездовую конструкцию, то пайка концов гибкого многопроволочного провода не требуется, т.к. зажим такого типа не выжимает и не выдавливает провод из под головки винта, шайбы или пластины, а наоборот даже надежно его обжимает и прессует. В других случаях, лучше применить опрессовку.

P.S. На этом я закончу статью на тему пайки проводов. Если у Вас есть какие-то опровержения вышесказанному в статье, то с радостью готов выслушать Вас. Поделитесь своим опытом и предложениями.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Самозажимные клеммники WAGO: плюсы и минусы конструкций

Эта технология соединения электрической схемы основана на быстром создании контакта с проводом при его прижатии отдельным ножом-пластиной к клеммной перемычке за счет переключения механического рычажка.

Подвижная клемма ВАГО, обеспечивая хорошее удержание жилы, немного деформирует металл провода. Это ее недостаток.

Если контакт будет не плотный, то WAGO может просто выгореть при максимальных токах. По этой причине эту конструкцию лучше тоже использовать для осветительных устройств, но не розеточных групп.

Если схема подвергалась перегрузкам или протеканию токов коротких замыканий, то состояние контактов лучше проверить.

ВАГО производятся большим количеством серий и конструктивных исполнений с возможностью одновременного подключения от 2 до 8 жил поперечного сечения 0,75÷4 мм кв.

Они имеют много особенностей, например, клеммы WAGO серии 2273-244 снабжаются контактной пастой для алюминиевой жилы. В них можно стыковать различные металлы.

Чтобы вам было легче понять, как соединять провода правильно рекомендую посмотреть видеоролик владельца Советы электрика. Он сравнивает показатели нагрева различных соединителей при номинальном токе.

Работа спорная, поэтому по ней много комментариев, высказывающих разные мнения. Посмотрите их тоже: польза очевидна.

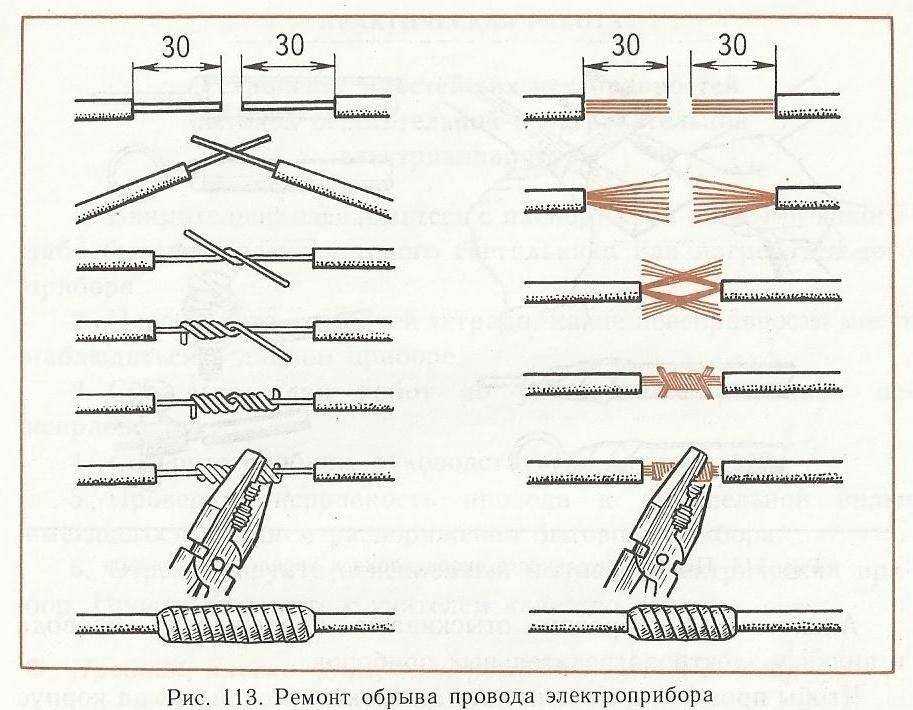

Пайка как надежная альтернатива скрутке

Ближайшей альтернативой скрутке, запрещенной для электромонтажа, является соединение проводов методом спайки. Он требует специальных приспособлений и расходных материалов, но обеспечивает абсолютный электрический контакт.

Понадобится электропаяльник мощностью 60–100 Вт, подставка и пинцет (тонкогубцы).  Жало паяльника следует очистить от окалины заточить, подобрав предварительно наиболее подходящую форму кончика в виде лопатки, а корпус прибора подсоедините к заземляющему проводу.  Из «расходников» потребуется припой ПОС-40, ПОС-60 из олова и свинца, канифоль в качестве флюса. Можно использовать проволоку из припоя с, помещенной внутрь структуры, канифолью.

Если потребуется паять сталь, латунь или алюминий, потребуется специальная паяльная кислота.

1. Зачищенные от изоляции жилы следует облудить, для чего разогретые паяльником кончики помещают в кусочек канифоли, они должны покрыться коричнево-прозрачным слоем флюса.
2. Помещаем кончик жала паяльника в припой, захватываем каплю расплавленного и равномерно обрабатываем поочередно провода, проворачивая и двигая по лопатке жала.
3. Приложить или скрутить вместе провода, зафиксировав неподвижно. Прогреть жалом в течении 2–5 с. Обработать спаиваемые участки слоем припоя, дав растечься капле по поверхностям. Перевернуть соединяемые провода и повторить операцию с обратной стороны.
4. После остывания места пайки изолируются по аналогии со скруткой. В некоторых соединениях они предварительно обрабатываются кисточкой, смоченной в спирте и покрываются сверху лаком.

Полезные рекомендации

Чтобы контакт проводов получился максимально надежным, специалисты советуют:

• винтовое соединение периодически подтягивать, чтобы со временем контакт не ослабевал;
• если кроме скрутки применить другой метод не получается, рекомендуется дополнительно использовать колпачки СИЗ;
• чтобы получить более качественную спайку, вместо канифоли лучше использовать чистое минеральное масло (оружейное или для швейных машин);
• при выборе самозажимных клемм проверять их на соответствие площади сечения соединяемых кабелей и их количеству.

Используя любой из описанных способов, можно надежно и прочно соединить алюминиевые провода. Выбор технологии зависит от ситуации, условий эксплуатации проводки и наличия у мастера требуемых инструментов, деталей.

Пайка проводов без использования паяльника

Без применения паяльника можно быстро и легко спаять между собой медные провода. Для этого концы проводов подвергаются процессу лужения, а затем скручиваются друг с другом. Потом место пайки необходимо разогревать до тех пор, пока не начнет плавиться слой нанесенного припоя. В этом случае, в качестве элемента для разогрева следует использовать свечу, спички либо обыкновенную зажигалку. Это обусловлено тем, что в данном случае, для разогрева поверхности необходимо узконаправленное пламя.

Для пайки посуды либо домашней утвари, сделанной из алюминия, рекомендуется применять специальный припой, в состав которого входит свинец и олово. Чтобы соединить между собой провода большого диаметра, на место пайки, перед нагревом необходимо добавить немного измельченного припоя. Это обусловлено тем, что одного лужения, для надежного соединения между собой крупного провода может быть недостаточно. Таким образом, можно соединять между собой медные провода, диаметр которых не превышает отметки в 2 мм.

Чтобы надежно припаять провода к деталям, на которых присутствует плоская поверхность необходимо подвергнуть их процессу лужения. Полудить нужно участок поверхности детали, где будет выполняться пайка и конец провода. Затем провод нужно прижать к плоской поверхности и насыпать на него немного припоя. После этого деталь следует разогреть, пока олово полностью не расплавится.

Безопасные и эффективные виды соединений

Рассмотрим 4 варианта соединений проводников, подходящие для домашнего монтажа: пружинные клеммники, клеммные колодки, колпачки СИЗ и опрессовку гильзами.

Для выполнения работ потребуется расходный материал – клеммы, зажимы, гильзы, подобранные в зависимости от типа и сечения проводников. Рекомендуем приобретать изделия только проверенных производителей, а не дешевые китайские заменители.

Способ #1 — коммутация клеммниками WAGO

Главное преимущество коммутации клеммами – 100-процентная надежность соединения. Благодаря разработкам компании WAGO безвинтовые соединения получили статус международного стандарта.

Сейчас выпуском пружинных зажимов занимаются и другие производители. Их используют в скоростных болидах, самолетах, подвижных цепях – то есть там, где требуется особая ответственность.

Чтобы установить клеммник, не нужно специально готовиться. Опытные монтажники, ценящие качество, также давно применяют только самозажимные клеммы.

Предлагаем пошаговую инструкцию соединения 2-х проводников зажимом серии 222, представители которой успешно применяются для соединения ответвлений различных типов проводов:

После правильного выполнения действий самопроизвольное разжимание клеммы невозможно. Преимущество такого соединения – возможность разъединения. Чтобы разомкнуть проводники, нужно сначала нажать на подвижный механизм, а затем вынуть соответствующий проводник.

Преимущества клеммного соединения:

• подключение одно- и многожильных проводников из меди или алюминия, а также смешанные подключения;
• высокое качество соединения;
• во время монтажа жилы не повреждаются;
• конструкция предусматривает снятие параметров цепи без разъединения;
• аккуратность и порядок в местах работы – распредкоробках, щитах, электромонтажных устройствах.

Этот способ экономит время – занимает всего несколько секунд. Однако он требует аккуратности. Если вставлять концы не до упора, может произойти перегрев и корпус клеммника расплавится.

Главным минусом считается высокая стоимость, особенно брендовой продукции. Например, комплект из 20-ти трехпроводных универсальных клеммников Ваго стоит около 500 рублей.

Еще больше информации о клеммах Ваго в следующем видео:

Способ #2 — использование клеммных колодок

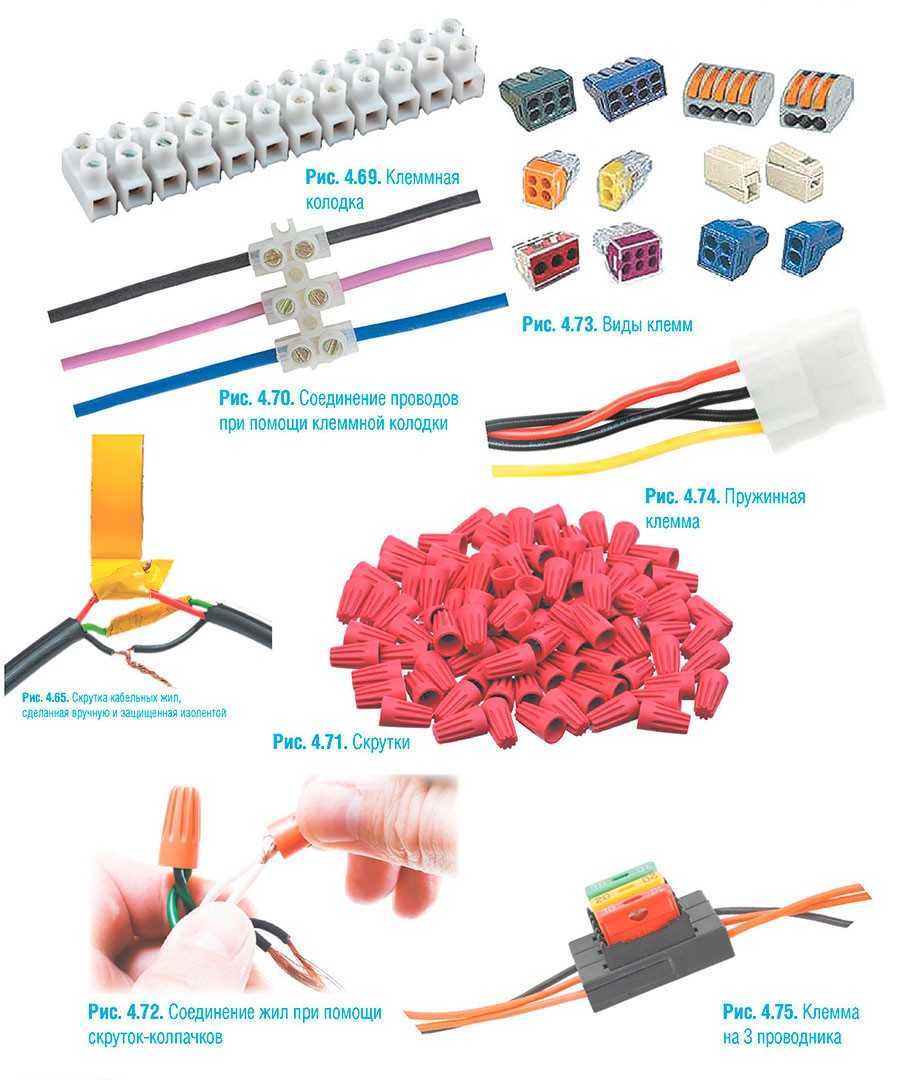

Недорогие пластиковые изделия имеют зажимной механизм, с помощью которого проводники фиксируются и соединяются внутри корпуса. Каждый одно- или многожильный провод избавляют от изоляции, вставляют в отдельное гнездо и закрепляют путем закручивания винта.

Использование стриппера для снятия изоляции позволяет даже новичку без особых трудностей справиться с этой задачей.

Провода можно заводить двумя способами – с одной и с обеих сторон, навстречу друг другу. Этот способ часто применяют для распайки в распределительных коробках, поэтому производители стали изготавливать распредкоробки со встроенными колодками.

Преимущества соединения колодками:

• экономичность;
• быстрый монтаж;
• соединение алюминий/медь;
• высокое качество.

Основной недостаток в том, что одной парной колодкой можно соединить только 2 повода. Опытные монтажники не рекомендуют использовать колодочный способ для соединения многожильных или алюминиевых проводов, так как винтовое соединение способно разрушить более хрупкий материал.

И еще один минус – большое количество некачественных колодок.

Для лучшего понимания этого способа коммутации проводов рекомендуем посмотреть, чем хороши или плохи клеммные коробки:

Способ #3 — применение колпачков СИЗ

Для изготовления пружинных зажимов-колпачков используют негорючий пластик. Материал корпуса является изолятором, подходящим по механическим и противопожарным параметрам.

Чтобы установить колпачок, необходимо подготовить жилы, завести их внутрь, а затем с усилием произвести крутящие движения. Для защиты оголенных частей жил от окисления внутреннюю часть колпачка обрабатывают пастой.

Колпачки компактны, имеют простое устройство, поэтому часто используются для распайки. В одну распредкоробку входит до десятка изделий.

Практический пример использования СИЗ для распайки в распредкоробке:

Соединение проводов соединительными изолирующими зажимами

Одним из популярных среди электромонтажников соединительных изделий является соединительный изолирующий зажим (СИЗ). Такой зажим представляет собой пластмассовый корпус, внутри которого находится анодированная коническая пружина. Для соединения проводов их зачищают на длину около 10—15 мм и складывают в общий пучок После чего на него накручивают СИЗ, вращая по часовой стрелке до упора. При этом пружина обжимает провода, создавая необходимый контакт. Конечно, все это происходит только тогда, когда колпачок СИЗ подобран правильно по своему номиналу. С помощью такого зажима возможно соединение нескольких одиночных проводов общей площадью 2,5—20 мм2. Естественно, что колпачки в этих случаях разного типоразмера.

В зависимости от размера СИЗы имеют определенные номера и подбираются по суммарной площади поперечного сечения скручиваемых жил, которая всегда указана на упаковке. При выборе колпачков СИЗ следует ориентироваться не только на их номер, но и на суммарное сечение проводов, на которое они рассчитаны. Цвет изделия не имеет никакого практического значения, но может использоваться для маркировки фазных и нулевых жил и заземляющих проводов.

Зажимы СИЗ в значительной степени ускоряют монтаж, а за счет изолированного корпуса не требуют дополнительной изоляции. Правда, качество соединения у них несколько ниже, чем у винтовых клеммников. Поэтому при прочих равных условиях предпочтение все-таки следует отдать последним.

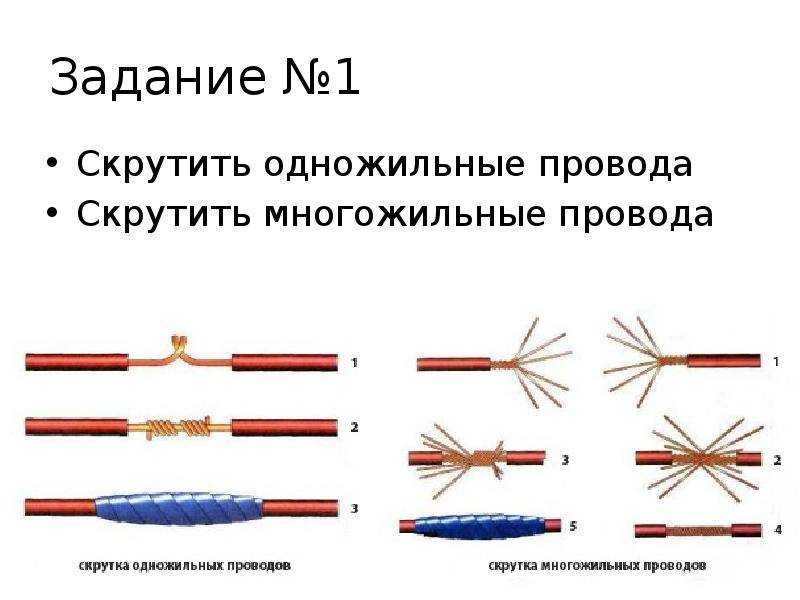

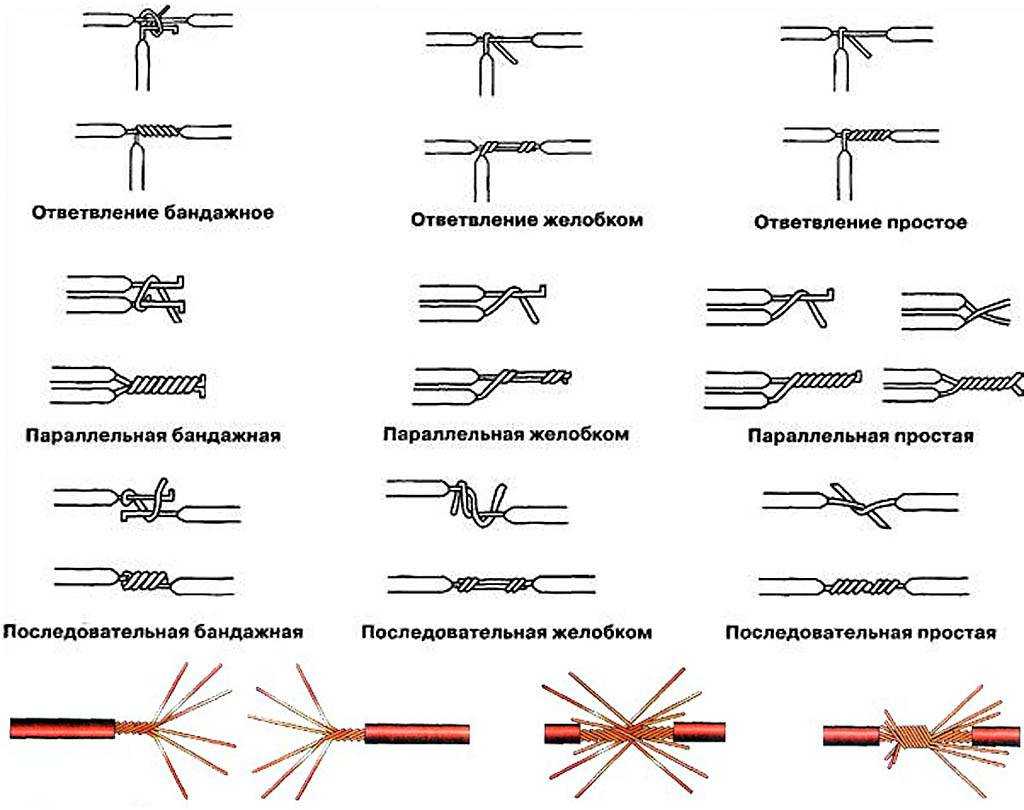

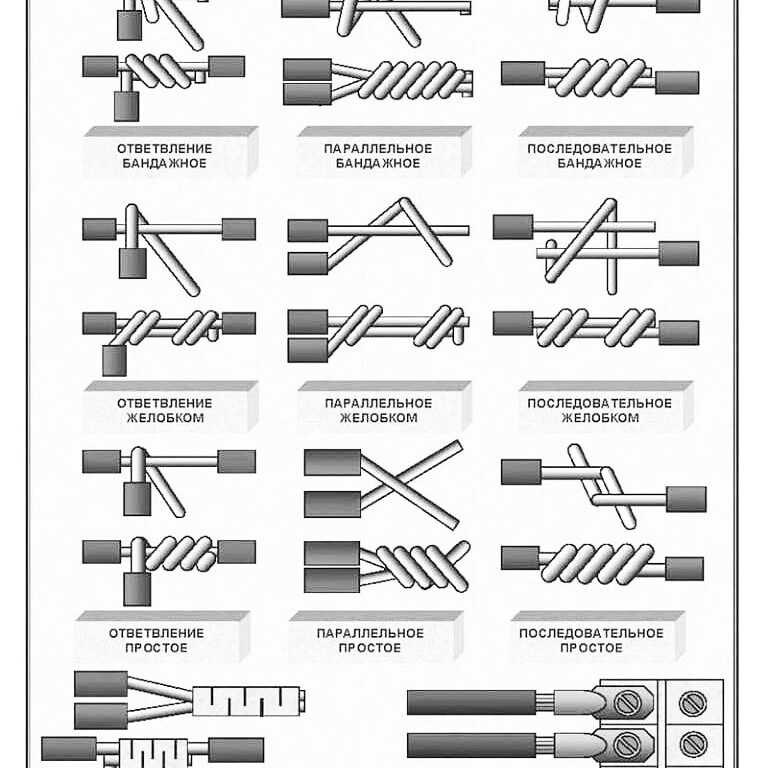

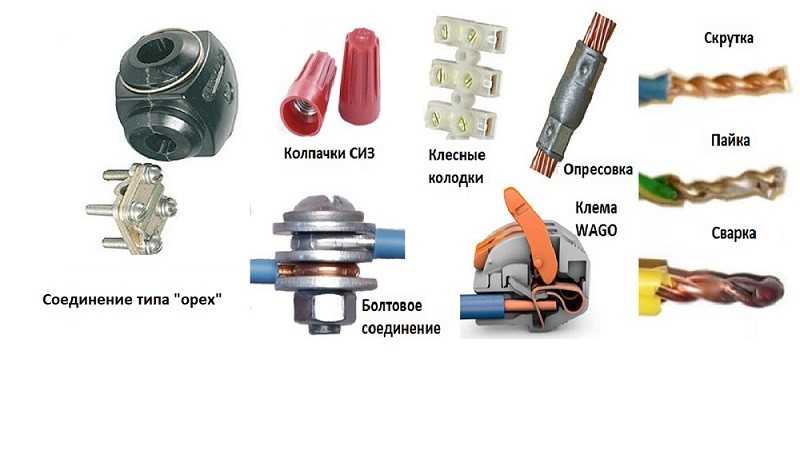

Способы соединения проводов

2. Сварка. Это комбинированный вариант той же скрутки, но проваренной на конце. Такой вид скрутки подходит под нормы, и может применяться при электромонтаже.Сварку можно сделать при помощи трансформатора невысокого напряжения, или инвертора с малым током. В виде электрода при этом выступает графитовый стержень.

3. Винтовые клеммные зажимы типа ЗВИ 20. Делается не длинная скрутка, после чего на нее одевается зажим. Зажим имеет два винта, которые сжимают жилы между собой и прижимают их к корпусу. Но как и у любого винтового соединения , фиксация со временем может ослабнуть и потребуется подтяжка винтов. Такое соединение лучше применять в не нагруженные цепи со свободным доступом к распред-коробкам.

4. Колпачки СИЗ. Делается небольшая по длине скрутка и на нее наворачивается колпачок. Сам колпачок имеет внутри конусную упругую спираль, которая плотно обжимает провода, стягивая их в пучок. Соединение не перечит правилам, но на мой взгляд, не очень надежное. Подходит этот вид больше к не нагруженным цепям.

5. Клеммы типа WAGO. Есть как многоразовые клеммы так и одноразовые (вставил провод, назад уже не вытащить). Так же есть клеммы с двумя, тремя , четырьмя и пятью местами под провода. Производители заявляют, что клеммы способны выдерживать ток до 20 ампер, что довольно приличный показатель. Идет много споров по поводу их применения и качества соединения. На мой взгляд их можно применять в не нагруженных цепях освещения и т.п. Серьезную нагрузку они не выдержат.

6. Опрессовка гильзами. Этот способ требует наличие специального инструмента(пресса) и гильз. Гильзы бывают медные (гм), алюминиевые (га) и луженые( гмл). Соединение получается не разборным и достаточно надежным. Нужно следить чтобы гильза была плотно набита проводами. Если количества соединяемых проводов для этого не хватает, то можно добить гильзу другими обрезками проводов.

7. Соединение многожильных (мягких) проводов. При соединении таких проводов главная цель- не повредить жилы. Клеммы типа WAGO (многоразовые) позволяют соединить такие провода. Жилы, после сжатия остаются целыми.

8.Соединение мягких проводов ЗВИ 20. Тут помимо зажима понадобятся наконечники и инструмент для их опрессовки. Без наконечников винтовыми зажимами многожильные провода соединять нельзя, так как винты легко пережимают (перекусывают) отдельные жилки провода.
