Как сделать деревянный столярный и металлический слесарный верстак своими руками по чертежам

Особенности конструкции

Верстак – это многофункциональный стол, на котором ведутся различные работы по изготовлению, ремонту каких-либо металлических, деревянных или других изделий. Его дополняют различными выдвижными ящиками и полками для электроинструмента, запасных частей, мелких деталей, крепежных и строительных мелочей. Универсальный стол пригодится и для сварщика, и для автомобилиста, а благодаря простой конструкции его достаточно легко собрать.

Сделать верстак своими руками можно по другим размерам с учетом ваших индивидуальных особенностей. Смастерить верстак несложно, для этого подойдут материалы, которые можно найти в любом строительном магазине, на даче или в гараже. Устроить рабочую зону можно в квартире на балконе или лоджии, в частном доме в подвале (при отсутствии гаража или отдельной мастерской) или под навесом (уличный вариант). Неприхотливость конструкции позволяет ставить верстаки не только для дома, но и в домашнем автосервисе.

Выбрать нужно не только подходящую модель верстака, также надо учесть его расположение в помещении. Стол должен находиться у окна или другого источника освещения и быть оборудованным дополнительной подсветкой. Чертеж необходимо составить с учетом того, правша вы или левша.

Продумывать конструкцию нужно до мелочей: каким будет материалы основы, будет стол выкатной или стационарный, количество розеток, которые могут быть нужны, и многое другое. Чем детальнее вы представите свое идеальное рабочее место, тем проще будет воплотить идею в жизнь. Нет необходимости брать за основу промышленные верстаки, это трудозатратно и денежных вложений потребует много.

Процесс изготовления

В качестве основного материала может подойти и фанера из твёрдых сортов дерева – например, берёзовая, с толщиной не менее 1,5 см.

Основание

Изготовление короба-основания включает ряд шагов.

1. Разметьте и распилите фанерный лист (или несколько листов) по чертежу.
2. В качестве основы – короб с ящиками. К примеру, его габариты – 2х1х0,25 м. Соедините боковины, заднюю стенку и перегородки для ящиков с подверстачьем (нижней стенкой несущего короба).
3. Для получившихся ящичных отсеков соберите выдвижные ящики – желательно сделать это заранее. Внешний размер ящиков чуть меньше внутренних размеров отсеков для них – это необходимо, чтобы они задвигались и выдвигались без усилий. Если необходимо, то установите проставки-направляющие. Заранее также установите на ящики ручки (можно использовать ручки для дверей, шкафов, деревянных окон или другие).
4. Установите на короб верхнюю стенку. Это ещё не столешница, а основа, на которой она установится.
5. Скруглите при помощи лобзика и шлифмашины детали для ножек – в том месте, где каждая ножка образует колено.
6. Установите планки ножек по центру несущей конструкции, не отклоняясь от симметрии. Например, если длина ножек – 1 м, то их основные и ответные части могут быть в длину по полметра (не считая роликовых механизмов). Ширина ножек может доходить до 15 см, толщина – по числу слоёв фанеры.
7. На дно основного короба прикрепите поворачивающиеся ролики от мебельного конструктора марки Joker. Они размещаются на болтах 10-го размера и придают конструкции функционал трансформера.
8. Установите ответные части ножек на мебельных болтах. Выполните пробную сборку, проверьте их чёткое срабатывание. Для предотвращения разбалтывания каждого «колена» проставляются большие шайбы (можно использовать гроверные).
9. Чтобы при раскладывании не возникало трудностей, на подвижные части устанавливаются синхронизирующие перекладины – вроде тех, что ставятся на верхние и нижние пассажирские места, откидные столики в вагонах поездов. Они дают возможность быстро сложить и разложить верстак без лишних движений.

Верстак готов к дальнейшей доработке.

Столешница

После изготовления короба и «ходовой части» разметьте и выпилите из нового листа фанеры столешницу. Она должна быть чуть больше по длине и ширине, чем короб. Например, если размер короба (вид сверху) 2х1 м, то столешница обладает площадью в 2,1х1,1 м. Разница в размере короба и столешницы придаст последней дополнительную устойчивость.

Некоторые электроинструменты, к примеру, пильный станок, потребуют раздвижной столешницы, выполненной из двух расходящихся половинок. Дисковая пила выставляется так, чтобы распиливаемая деталь не двигалась поперёк хода пильного диска. В этом случае потребуются направляющие (в том числе и металлический профиль), не дающие половинкам столешницы разойтись в другой плоскости. Здесь используются специальным образом гнутые пары профилей (типа шип-паз), где шип и паз идут по всей длине профиля (и столешницы в целом).

В простейшем случае применяют обычный уголковый профиль: верхняя часть уголка скользит по несущей конструкции, нижняя – не даёт расходящимся половинкам столешницы двигаться поперёк. Такая крышка стола работает чётко, как тиски. Здесь раздвижная столешница отчасти и заменяет тиски без прижимных губок.

Короб с ящиками в таком верстаке отсутствует – он бы мешал работать, зажать столешницей обрабатываемые детали было бы нельзя. Для фиксации половинок столешницы на выбранном расстоянии друг от друга применяют продольные ходовые винты со стопорными и ходовыми гайками, как в настоящих тисках, либо струбцины.

Сборка каркаса

Сборка конструкции слесарного верстака не вызывает сложностей, если иметь навык работы со сварочным аппаратом. Благодаря заготовленным деталям все становится просто и понятно. Лучшим решением будет использование полуавтомата, а не дуговой сварки. В этом случае материал прогревается до требуемой температуры и не прогорает от электрода. Швы получаются аккуратными и прочными.

Первым делом понадобиться изготовить прямоугольную основу для конструкции слесарного верстака. Для этого потребуется две заготовки, длина которых равна глубине стола, и две заготовки, длина которых равна ширине верстака. Торцы срезаются болгаркой под угол в 45 градусов, чтобы обеспечить идеальный узел примыкания. Заготовки верстака выкладываются на ровную горизонтальную поверхность. Первоначально их необходимо зафиксировать небольшими прихватками и подровнять, если это необходимо. Далее выполняется наложение полного шва на конструкцию. При этом потребуется сделать провар и с другой стороны.

Следующим шагом является установка четырех стоек слесарного верстака. Они привариваются к подготовленной раме. Их необходимо расположить вертикально. После этого выполняется нижняя обвязка по трем сторонам. На этом же этапе привариваются вертикальные стойки под стенд для инструмента, который будет находиться над слесарным верстаком. Следующим шагом выполняется монтаж рам для ящиков и полочек, как видно на фото выше. При этом между ними закрепляется дополнительная перекладина, но приваривается она со смещением к середине, чтобы было удобно стоять за слесарным верстаком.

Универсальные верстаки

Хочется отдельно отметить, некоторые модели универсальных станков. Посетив производителя, вы можете увидеть типичную картину.

Станок непримечательного вида с подписью «универсальный». Стоит не так дорого. Он содержит в себе крышку в которую можно поместить инструменты или образцы, закрепленные тиски. Это является ошибочным вариантов, так как при обработке на нем металла жидкостями.

• Лестница своими руками — советы по выбору типа, идеи оформления и рекомендации по обустройству лестницы (95 фото)

• Сарай своими руками — пошаговое описание постройки простых конструкций и каркасных хозяйственных строений (видео и 90 фото)

• Утепление дома своими руками — способы наружного и внутреннего утепления и рекомендации по выбору материала (90 фото)

Столешница будет пропитывать горючими маслами и веществами. Это является строгим правилом на соответствующих предприятиях.

Верстак: это главный элемент мастерской деревообработчика

В любой мастерской, где работают с деревом, обязательно присутствует столярный верстак. Независимо от того, каким образом осуществляется обработка материала (вручную или с помощью электрического инструмента), наличие этого элемента позволяет не только грамотно организовать рабочее пространство, но и сделать его более удобным и комфортным. Все это в конечном счете сказывается на результате. В таких условиях повышается производительность мастера и качество его работ.

Любой столяр не может обойтись в работе без столярного верстака

Верстак представляет собой рабочий стол, который используется для обработки деревянных изделий вручную или механическим способом. Его конструкция и эргономичные возможности рассчитаны таким образом, чтобы мастеру было удобно фиксировать детали в разных положениях для выполнения различных задач.

Верстак позволяет выполнять такие операции:

• сборку деревянных конструкций;
• изготовление деталей из древесины;
• обработку заготовок лакирующими составами и другими средствами.

Столярный верстак – это стол, на котором мастер обрабатывает изделия из дерева

Устройство столярного верстака: особенности конструкции

Простейший столярный верстак состоит из двух элементов: верстачной доски (столешницы) и подверстачья (рамы, выполняющей несущую функцию). Рабочий стол в традиционном исполнении обязательно комплектуется тисками. В зависимости от размещения они могут быть фронтальными или торцевыми. С помощью тисков осуществляется фиксация деревянных заготовок в необходимом положении.

Устройство столярного верстака: 1 – передний зажим; 2 – задний зажим; 3 – винт; 4 – закрутки; 5 – лоток; 6 – упор; 7 – гнезда для клиньев; 8 – клинья; 9 – передние ножки; 10 – задние ножки; 11 – связи (2 шт.); 12 – клинья (4 шт.)

В крышке стола для мастерской, как и в губках тисков, выполненных из дерева, имеются отверстия. Их используют для установки упоров и прижимов, которые могут иметь разную высоту и размер сечения.

Перед работой упоры выставляются в определенной конфигурации, чтобы между ними можно было разместить деталь в необходимом положении. После того как заготовка установлена, она поджимается с помощью винтового механизма, которым оснащены тиски. Такая конструкция позволяет надежно зафиксировать деревянную деталь в горизонтальном положении.

Тиски можно использовать для работы с заготовками разной толщины. Специально для этого предусмотрены упоры разной высоты. Размер этого элемента подбирается так, чтобы в процессе обработки детали он не выступал за край и не мешал мастеру.

Обязательные составляющие самого простого верстака – это столешница и несущая рама

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Деревянные станины верстаков

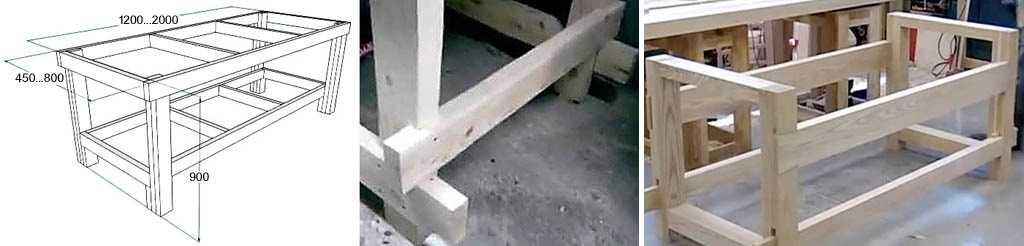

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Конструкция цельнодеревянного верстака

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

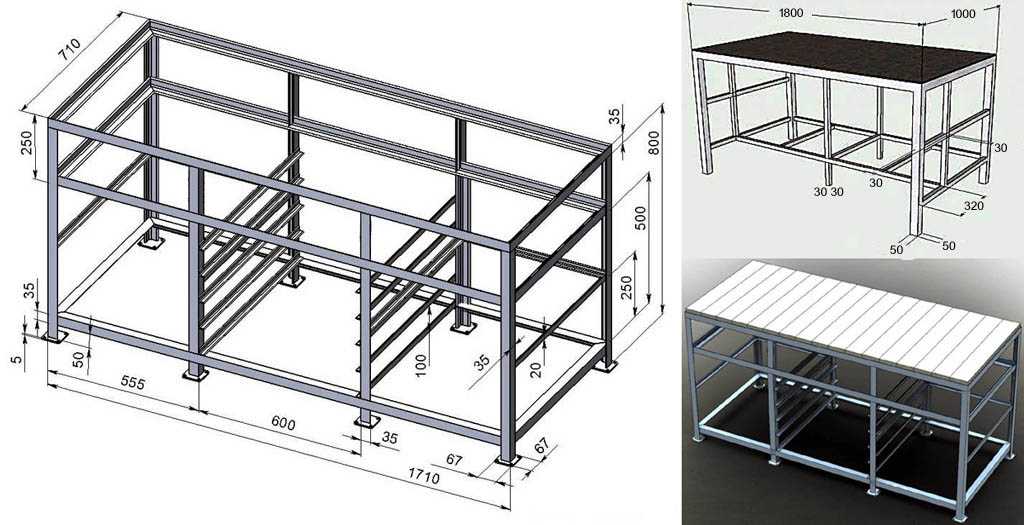

Станины верстаков из металла

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Приспособление для заточки ножей

Без ножа на кухне не обходится ни один дом. Правильную заточку без специальных приспособлений сделать довольно сложно: необходимо соблюсти нужный угол и добиться идеальной остроты лезвия.

Вариант домашнего устройства для заточки лезвий

Для каждого ножика необходимо соблюдать определенный угол заточки:

1. Бритва и скальпель требуют угол в 10-15⁰.
2. Ножик для нарезания хлебобулочных изделий – 15-20⁰.
3. Классические многофункциональные ножи – 25-30⁰.
4. На охоту и в поход берут прибор с углом лезвия от 25 до 30⁰.
5. Если хотите нарезать твердые материалы, то сделайте заточку под углом в 30-40⁰.

Таким способом можно регулировать угол заточки

Чтобы обеспечить нужный угол, стоит купить или сделать приспособление для заточки. Например, можно собрать точило из двигателей от стиральных машин своими руками.

Если будете пользоваться заточкой не каждый день, то достаточно 1000 оборотов в минуту для качественного результата и длительного срока эксплуатации приспособления.

Для сборки такого станка пригодится мотор от «стиралки» мощностью в 200 Вт. Полностью для создания точило из двигателя от стиральной машины приготовьте:

• сам мотор;
• металл для кожуха с толщиной от 2 до 2,5 мм;
• трубочка для фланца;
• камень для заточки;
• гайки;
• пусковой механизм;
• кабель для подключения к электросети;
• уголок из металла или брус из дерева для станины.

Существуют несложные заточные станки своими руками без двигателей. Например, можно сделать приспособление из брусков. Для этого приготовьте два абразивных бруска одинакового размера и камень для заточки.

Легкий вариант точила от «самоделкиных»

Ход работы по созданию такого простого приспособления будет следующим:

Отшлифуйте бруски из дерева наждачной бумагой, убрав заусенцы. Сделайте разметку в зависимости от нужного угла.

Материалы для работы

• К прочерченной линии прикрепите камень для придания лезвию остроты. Для этого приложите его к бруску и отметьте его ширину. Затем, на разметках сделайте пропилы, глубиной до 1,5 см.
• В полученные выемки закрепляете абразивные бруски, чтобы пазы совпадали. Потом, устанавливаете камень для заточки, закручивая его на болты.

Вариант готового точила

Способов изготовления домашнего точила для ножей много. Вбирайте подходящий и пробуйте создать удобный и полезный инструмент для дома.

Приспособление для заточки сверла по металлу

Самостоятельно делают не только точило для лезвий, но и станок для заточки сверл по металлу. Вот несколько чертежей, полезных для работы:

Удобный вариант для повседневного использования

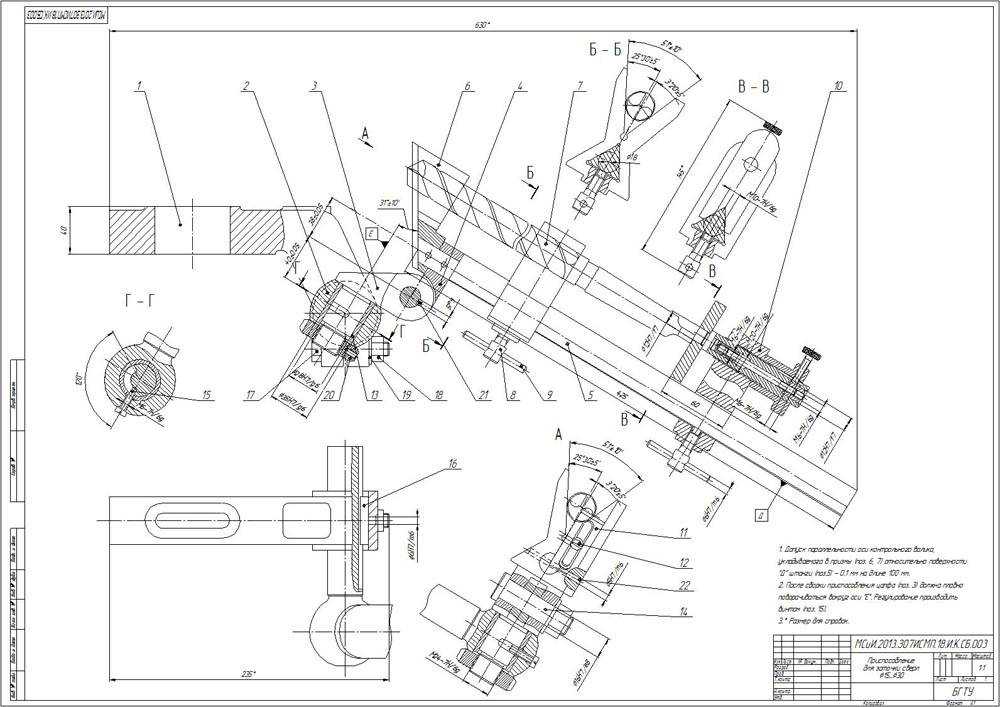

Развернутый чертеж

Готовый домашний станок

Другой удобный вариант

Сборка основного каркаса, некоторые нюансы этой работы

Приступая к сборке основного каркаса, необходимо помнить об обязательном сохранении прямых углов. Несмотря на то, что при сварке используется тот же монтажный уголок, сразу проваривать шов ни в коем случае нельзя. Дело в том, что при остывании металл сжимается, а значит, сварочные швы не перекосят конструкцию. А посему, для начала, собираем раму на точечных прихватках.

Прихватываем соединение основного каркаса точками

После того, как все 4 угла были прихвачены, я проверил диагонали, немного подправил углы и только после этого проварил швы по одному борту профильной трубы (более узкому). Далее, диагонали были снова промерены, остальные швы окончательно проварены. Посередине (поперёк рамы) была вставлена ещё одна перемычка для большей жёсткости.

Обязательный промер диагоналей – их длина должна быть одинаковой

Финальным штрихом были зачищены все сварочные швы. Это делалось при помощи угловой шлифовальной машины с лепестковым диском. Для меня недопустимы неопрятные швы, да и приваривать ножки к неровной поверхности довольно неудобно. К тому же, моё владение сварочным аппаратом далеко от совершенства, а неровные края – это ещё одна опасность получить травму в мастерской, где и без того хватает подобных мест.

Все сварочные швы были тщательно отшлифованы

Привариваем ножки на основной каркас будущего верстака

Теперь нужно было приварить ножки к раме. Как и в предыдущем варианте, использовался монтажный уголок, а соединение изначально крепилось лишь на точечных прихватках. Лишь после того, как все 6 ножек встали на место, были вымерены диагонали, я проварил швы полностью. Здесь стоит отметить, что замеры нужно производить как по большим, так и по малым диагоналям, чтобы быть уверенным в точности и соответствии всех углов 90º.

Аккуратно прихватываем все 6 ножек стола, не забывая об использовании уголка

По окончании этой работы, столешница была перевёрнута – можно было оценить первоначальный результат. «Скелет» верстака готов, а значит можно приниматься за его дальнейшее «превращение из гусеницы в бабочку».

Главное сделано – остов столешницы верстака собран

Как сделать слесарный верстак своими руками: советы по изготовлению металлического самодельного оборудования

• Особенности конструкции
• Этап проектирования
• Рекомендации по изготовлению

Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла

Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:

• Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
• Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
• Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
• Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
• Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
• Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
• Тумбочки не должны занимать все свободное пространство под столом.
• Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
• Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.

Этап проектирования

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Столешницу стоит изготовить из досок, а сверху накрыть листовым металлом толщиной в 2 мм

Здесь особое внимание необходимо уделить древесине, которая должна быть хорошо высушена, чтобы в будущем поверхность под металлом не начала искривляться

Каркас полок и другие не силовые элементы конструкции можно изготовить из уголка 20х20х3 мм. Силовая полка выполняется из древесины толщиной около 20 мм, после чего может быть обшита стальным листом. Для изготовления остальных полок можно использовать фанеру.

Из уголка нарезаются заготовки необходимой длины и затем с помощью сварки соединяются. Опорные пластины, прикрепленные к ножкам, способны сделать конструкцию достаточно устойчивой.

Однако их можно прикрепить к полу, используя анкерные болты или шурупы с шестигранной головкой.

Выбираются крепежные элементы в зависимости от материала пола. Заключительный этап изготовления станины предполагает ее обработку краской.

Для столешницы потребуются следующие материалы:

• Уголок металлический 20х20 мм.
• Доска толщиной 50 мм.
• Стальной лист толщиной в 2 мм.

Перед началом сборки столешницы, деревянные элементы стоит покрыть огнеупорным составом, который способен защитить доски не только от искр, но и жуков-короедов. Когда доски будут плотно уложены, столешница накрывается листом железа и выравнивается.

После этого по контуру верстака укладывается уголок 20х20 и крепится с помощью болтов к основанию. Для удобства работы на оборудовании стоит использовать крепежные элементы с потайными головками.

Для изготовления ящиков листовой металл раскраивается в соответствии с чертежом, и ему придается необходимая форма. После этого конструкцию остается сварить по углам и вставить в направляющие верстака. Когда все работы по его изготовлению будут завершены, можно начать устанавливать дополнительное навесное оборудование.

Изготовление верстака из фанеры

Для изготовления такого самодельного верстака, потребуется:

• правило, длиной 2 м;
• электропила в виде диска;
• зубчатый шпатель 2х2 мм;
• клей «Момент», предназначенный для склеивания фанеры;
• фанерная полоска 1,22х0,3 м;
• лист фанеры, толщиной 1,8 см.
• струбцины.

Инструменты для изготовления верстака

Данный верстак будет представлять собой конструкцию, изготовленную из нескольких фанерных листов.

Размеры столешницы должны составлять 1,5х0,6 м, а толщина крышки достигать 7,2 см.

Фанера относится к довольно дорогим стройматериалам, поэтому один фанерный лист может обойтись примерно в 1 тысячу рублей без учета доставки.

В целях экономии можно использовать только один лист фанеры.

В первую очередь необходимо сделать заготовки для столешницы рабочего стола. Для этого один лист фанеры нужно разделить на несколько равных частей, размерами 1,52х0,61 м.

Затем, проверив плоскость листов, потребуется сложить их друг к другу таким образом, чтобы выпуклой стороной они были внутрь.

После этого части необходимо склеить между собой. Клей наносится обычной кистью на одну поверхность какой-либо фанеры быстро, за считанные минуты.

Это довольно сложный процесс.

Вместо клея «Момент» можно использовать ПВА, предназначенный для мебели. Клей обязательно должен быть высокого качества.

Верстак из фанеры

А также необходимо заранее позаботиться о том, чтобы под рукой были струбцины и доски, которыми можно будет прижать склеивающиеся части фанеры.

При затягивании струбцин нужно держать плоскость фанерных листов под контролем. В этом поможет такой инструмент, как правило. Столешницу верстака не получится зажать струбцинами, поэтому ее можно не нагружать дополнительно.

Несколько листов фанеры лучше склеивать между собой на гладкой поверхности. После нанесения клея, склеенные части придавливают сверху тяжелым грузилом.

В доме может и не найтись ровная поверхность для изготовления данной конструкции, однако струбцин будет вполне достаточно, чтобы придавленные грузом листы, крепко склеились.

Необходимо дождаться, когда просохнет клей, убрать струбцины и перейти к следующему шагу.

Рабочая поверхность верстака должна иметь размер 1,5х0,6 м.

Важно, чтобы самодельный верстак обладал правильной геометрической формой

План сборки верстака простой конструкции

Для этого можно ориентироваться по уголку фанеры. Из фанерных полосок, шириной около 15 см, нужно изготовить периметр для верстака. Получившиеся полоски распределяют по периметру столешницы.

Опоры рабочего стола изготавливаются из бруса размером 4х6 см.

Ножки верстака создают подобие нескольких склеенных деталей и одного брусочка.

Высота конструкции должна быть пропорциональна росту мастера, чтобы за верстаком было комфортно работать.

При помощи клея производится сборка ножек.

Самодельный верстак будет устойчивым, если при его сооружении точно соблюдались замеры.

Ножки приспособления прикрепляются к столешнице верстака посредством саморезов, размеры, которых должны составлять 8х120 мм.

На крышке рабочего стола потребуется просверлить углубления для фиксации различных изделий при обработке.

План сборки верстака с полками для хранения

Таким образом, изготовление самодельного верстака проходит в следующие этапы:

• Склеивание нескольких фанерных листов размером 1,52х0,61 м.
• Для эффективности, склеивающиеся части фанеры, необходимо придавливать сверху грузом.
• Можно использовать как столярный клей «Момент», так и ПВХ, но высокого качества.
• Для придания верстаку правильной геометрии необходимо взять в качестве ориентира небольшие фанерные пластины размером 15 см. Они распределяются по периметру крышки рабочего стола.
• Ножки верстака представляют собой некую склеенную конструкцию, состоящую из нескольких деталей и одного брусочка. Они прикрепляются к крышке приспособления при помощи саморезов (8х120 мм).
• Просверлить на столешнице верстака углубления, которые в дальнейшем понадобятся для фиксации заготовок во время обработки.
• Соорудить под крышкой верстака ящички, полочки или шкафчики, в которых будет храниться оборудование.

Существует множество разновидностей верстаков для дома. Каждый тип конструкции обладает определенными характеристиками и особенностями.

Для защиты приспособления от различных повреждений во время рабочего процесса, крышку верстака обивают специальным материалом. При необходимости рабочее место оснащают тисками.

Деревянные тиски для верстака

Приспособление заметно облегчает рабочий процесс, делает его удобным и комфортным.

Сделать верстак своими руками довольно просто. Нужно лишь следовать инструкции и понимать, для каких целей он изготавливается.

Отсек столярного стола для переносного ящика

Средний модуль изготавливается во всю высоту подверстачья для усиления жесткости столярного верстака. Для корпуса возьмите ДСП толщиной 16 мм и вырежьте две боковины, дно и крышку.

Корпус среднего модуля: 1 – схема каркаса; 2 – боковая стенка; 3 – нижняя и верхняя панели.

Прикрепите к боковинам направляющие планки, соберите каркас на шурупах и установите вплотную к правому блоку.

Подготовьте детали для выдвижного ящика.

Чертежи элементов ящика: 1 – длинная стенка; 2 – короткая стенка; 3 – днище; 4 – передняя накладка; 5 – рейка.

Циркулярной пилой выберите пазы в стенках, что можно сделать обычным диском. Выставьте глубину пропила 6 мм, а ширину 8 мм. Прогоните все четыре детали. Сдвиньте продольный упор пилы на 2 мм и выполните пробный пропил. Проверьте паз и отрегулируйте упор, если нужно. Прогоните остальные заготовки.

Соберите модуль и установите снизу рейки, защищающие кромки ДСП от сколов и обеспечивающие более «гладкий» ход.

Закрепите лицевую панель шурупами и поставьте ящик на место.

Видео описание

Об организации рабочего места в следующем видео:

• Однотумбовые. Надежная сборная конструкция с усиленной столешницей и весом 96-105 кг. Такой верстак оснащен как удобной рабочей поверхностью, так и тумбой с драйверами (выдвижными ящиками на шариковых направляющих, имеющих разную высоту) или полками переставного типа. Ящики блокируются центральным замком. Некоторые модели комплектуются инструментальной панелью.

• Двухтумбовые. Вес таких моделей составляет 100-115 кг; они комплектуются двумя драйверами с разными по высоте ящиками. Максимальная допустимая нагрузка на каждый ящик (при равномерном распределении) составляет 30 кг. В комплект может входить перфорированный экран — панель, предназначенная для размещения держателей и крючков.

Комбинированный верстакИсточник searsoutlet.com

Производство необычных нард

Нарды, сделанные по эксклюзивному проекту, могут быть дорогим подарком и по конечной цене, и по себестоимости. Особенно, если речь идет о ручной работе. Но сократить издержки и трудозатраты сегодня может фреза — с помощью ЧПУ-станка каждый при желании сможет сделать производство нард рентабельным процессом. Классические орнаменты для нард делаются в восточном стиле, но сегодня можно встретить нарды на абсолютно любые сюжеты

Что касается типов древесины, то для нард отлично подходят дуб и бук, также используется ольха. Чтобы ваши нарды прослужили долго, при выборе вам стоит опираться на древесину с высокой твердостью и плотностью. Помимо этого необходимо озаботиться и приданием изделию дорогого вида, протестировав различные варианты обработки на разной древесине. Не стоит чересчур экономить и на петлях.

фото со страницы @nardishki

Верстак столярный складной

Стол в мастерскую своими руками можно изготовить самых различных конструкций. Ранее представленная пошаговая инструкция позволяет получить довольно массивную конструкцию, для установки которой потребуется много свободного места. При желании также можно провести создание конструкции, которая будет складываться и раскладываться при необходимости.

Раскладной верстак столярный для мастерской характеризуется следующим образом:

1. При соединении всех элементов применяются болты и другие разъемные элементы. За счет этого можно быстро разобрать конструкцию. Сварка в данном случае практически не применяется. Применение болтов и шурупов существенно снижает жесткость конструкции. Поэтому складные верстаки применяются при выполнении незначительных работ.
2. Как правило, для повышения мобильности верстака применяются легкие материалы. Примером можно назвать различный тонкостенный профиль. Лучше всего выбирать металл, который не реагирует на воздействие повышенной влажности. Именно поэтому верстак прослужит довольно долго.
3. Некоторые схемы предусматривают создание подвижных элементов, которые существенно повышают функциональность устройства. Примером назовем случай, когда следует размещать столешницу под определенным углом к несущему элементу. За счет этого размещается довольно большое количество направляющих.

Эти моменты следует учитывать при создании самодельного раскладного верстака.

В заключение отметим, что покупной верстак имеет достаточно высокую стоимость. Именно поэтому многие решают изготовить конструкцию своими руками. Конечно, для этого понадобится металл и другие элементы, которые можно только приобрести.
