Шкаф для инструментов. своими руками. 800 фото, чертежи, пошаговые инструкции

Приступаем к работе

Когда все материалы под рукой, схема готова, можно приступать к созданию короба. Начинаем с обработки деревянных поверхностей антигрибковым средством. С его помощью защищаете материал от появления плесени и гниения. После полного высыхания покрываем грунтовкой и используем средство которое защитит от влаги.

Собираем короб

Используя материалы, которые заранее подготовили по размерам, соединяем их для получения общего каркаса (дно, крышка, стенки). Фиксируем конструкцию саморезами. Далее используем уголки и скрепляем все места, где есть стыки.

Что касается ящиков

Приступаем к созданию ящичков. Для сначала сбиваем рамку нужного размера

Важно делать это чётко по чертежу. Если ящик будет больше самого короба, он туда не влезет, а меньшее будет болтаться

Затем прибиваем дно. Для полки делаем место с внутренней стороны. Если шкафчик должен иметь несколько отсеков, изнутри делаем пропилы под ширину фанеры и устанавливаем. Все изделия покрываются лаком или лакокраской и оставляются полностью высыхать.

Сборка

Начальный этап сборки шкафа – создание каркаса. Собирают каркас из досок, о чем уже говорилось выше. Доски следует распиливать по определенным размерам, указанные в чертеже. Из досок собирают боковые стенки, днище и крышку.

Совет. Проверьте, чтобы между досками ни в коем случае не было широких щелей.

Для сборки необходимо:

Доски следует состыковать согласно чертежу, а потом зафиксировать вспомогательным креплением (гвозди или саморезы).
Такой вид крепления не будет удерживать конструкцию под нагрузкой слишком прочно, но существенно облегчит саму процедуру крепежа.
Собрав каркас на «временном крепеже», можете переходить к монтажу основного крепления. Возьмите мебельные уголки и зафиксируйте ими все стыки (применив саморезы, само собой). Когда конструкция намертво закреплена, можно начинать монтировать мебельные винты с гайками. С этой целью в местах, где крепятся полки и крышка, просверливают торцы стенок.Учтите, что длина сверла и винта должна совпадать.
Следующим шагом станет просверливание отверстий под мебельные гайки. Их нужно сделать перпендикулярно уже просверленным отверстиям в полках, крыше и дне. Это наиболее сложный и ответственный этап. Как только все дыры будут готовы, устанавливаем основной крепеж.

Поздравляем, каркас с полками на этом завершен!

Следующий этап — создание ножек. Для этого к дну каркаса (только с обратной стороны) прикрепляют брус, будто приделывают полозья. О чересчур прочном крепеже можно не волноваться — достаточно взять дешевые саморезы. После этого к ним по углам прикрепляют заготовленные предварительно ножки.

Финальный этап — ящики. Они создаются путем сбития рамки нужной формы и размера. Снизу к этой рамке прикрепляют дно. При необходимости добавить полки с внутренней стороны делают пропилы, где и будут смонтированы перегородки.

Совет. Если творческий азарт не прошел, стоит заняться изготовлением шкафа для книг или одежды.

Сборка

Прежде, чем приступить к работе, необходимо сделать чертеж. Для этого определяемся с размерами будущего шкафчика, что и где будет располагаться так, чтобы это было удобно при использовании. Схему можно сделать самому при наличии навыков. Если таких нет, обратитесь за помощью к этой статье, выберите чертёж, который понравился больше всего и распечатайте его. Если готовый вариант нравится, но не подходит под размеры, внесите свои правки. Не забывайте, что толщина материала будет съедать немного места, учитывайте этот момент определяясь с габаритами общего изделия.

Если вас интересует, как сделать металлический шкафчик в гараж своими руками, использовать можно именно эту инструкцию, но тогда потребуется инструменты для металла и в конце необходимо покрытие специальными средствами, чтобы избежать появления коррозии.

Что нам понадобится?

Шкаф для инструментов – очень удобный для хранения мелочей

Для создания шкафчика под инструменты понадобятся:

Доски. Лучшим вариантом для такой мебели является сосна. Если говорить о количестве, ориентируетесь на размеры будущего устройства. Для организации пространства можно использовать не только полки, но и стенки, на которых удобно размещать тяжёлый инструмент. Исходя из этого следует выбирать толстые доски для общего короба и более тонкие для полок.
Фанера. С ее помощью делаются перегородки и задняя стенка, в случае, если она не будет использоваться для хранения инструмента. Количество используемого материала выбираем исходя из габаритов изделия и количество перегородок в нём.
Металлические уголки

Важно применять специальную фурнитуру для мебели. Именно она обеспечит готовому изделию надёжность и прочность

Если планируете делать инструментальный шкаф, где будут открываться дверки, запаситесь и петлями.
Шуруповёрт. Сразу возьмите биты и сверла, чтобы не искать их во время работы.
Электропила. Может пригодится и ножовка.
Шурупы с гайками. Самыми надёжными считается латунная фурнитура, так как оно прочная и стойко выдерживает влагу и нагрузки.

Саморезы будут применяться для дополнительных и временных креплений.

Настенный держатель для струбцин

Столярные струбцины зачастую свалены в кучу или стоят в углу домашней мастерской. Соорудите для них полку-держатель из отходов древесины и куска листового материала.

На нашем самодельном приспособлении помещается до шести реечных струбцин. Вы можете увеличить размеры подвески для хранения большего количества инструмента приблизительно на 30 мм для каждого из них. Учтите, что при значительном расширении держателя потребуется усилить планку или поставить дополнительную опору посередине.

Размеры заготовок для настенного держателя струбцин.

Нарежьте заготовки согласно размерам и отшлифуйте видимые поверхности. Совместите детали и высверлите раззенкованные отверстия.

Прикрутите планку к опорам шурупами 4,5х40 мм.

Переверните заготовки и закрепите тыловую панель.

Подвесьте держатель на стену сквозь высверленные монтажные отверстия.

Прямо под этим приспособлением найдется место для хранения С-образных струбцин.

Готовый настенный держатель столярных струбцин.

Держатели под них очень просты, а изготавливаются раздельно для каждого набора струбцин. Габариты подвески подбираются исходя из того, что ширина выступающей полочки должна быть чуть меньше расстояния между губками.

Держатель для хранения С-образных струбцин.

Большие возможности компактного шкафа. Проект настенного ящика для инструментов

Проект подвесного шкафа-органайзера для домашней мастерской. Занимая на стене минимум места, ящик обладает впечатляющей вместительностью. Благодаря продуманной конструкции, реализованной по принципу матрешки, его полезную площадь — стенки четырех дверей, полки и ящички — можно использовать для удобного хранения всего ручного инструмента, крепежа и других столярных мелочей.

Шкаф состоит из нескольких базовых элементов: корпуса с полками, двух внутренних и двух внешних дверец, шести небольших ящичков. Рекомендованный материал — фанера толщиной 20 мм. Для изготовления задней стенки шкафа и панелей дверей используют перфорированный оргалит или тонкую фанеру толщиной 6 мм. Корпус и дверцы собирают с использованием простого соединения «в четверть».

Практичный шкаф-купе внутри – особенности

Для двухдверных и трехдверных шкафов вариантов заполнения намного больше, чем для однодверного. Среди вещей, предназначенных для хранения, могут быть постельные принадлежности, сезонная одежда, скатерти, полотенца, журналы и даже встроенные секции для бижутерии и косметических принадлежностей.

Металлические шкафчики очень удобны, в них не скапливается грязь и мусор, к тому же, они очень легкие, что немало важно для сложных конструкций.

Ширина полок варьируется от сорока сантиметров и больше.

Расположение вещей в шкафу можно сделать по очень удобной схеме:

В середине часто надеваемые вещи, чтоб они всегда были на уровне глаз.
Сверху — редкое и ненужное, например, шляпы или карнавальные костюмы.
Снизу хранят самые громоздкие и тяжелые вещи, например, чемоданы.

Приступаем к работе

Собираем короб

Что касается ящиков

Приступаем к созданию ящичков. Для сначала сбиваем рамку нужного размера

Изготовьте корпус

1. Выпилите боковые D, а также верхнюю/нижнюю Е панели с припуском 6 мм по длине («Список материалов», рис. 1). Подготовьте рейки шириной 19 мм для боковых F и верхних/нижних G кромочных накладок, острогайте их до толщины панелей корпуса и приклейте на место. Краткий совет! Выровняйте накладки и панели заподлицо с помощью струбцин. Добавьте несколько струбцин поперек клеевого шва, чтобы выровнять поверхности с обеих сторон.

Прижмите к проножке нижний край боковой стенки D/F и отметьте ее окончательную длину по верхнему краю царги А.

2. С помощью пильного станка укоротите каждую из панелей D/F, E,G на 3 мм с одного конца, затем, прижимая боковые панели к проножкам С, отметьте их окончательную длину (фото D) и опилите по сделанным меткам. Выпилите в боковых панелях сверху и снизу фальцы для верхней и нижней деталей (рис. 1). Затем сделайте на внутренней стороне всех панелей 10-миллиметровый шпунт для вставки задней стенки Н. Поставьте боковые панели на проножки основания А-С, зафиксируйте струбцинами, измерьте расстояние между фальцами и опилите верхнюю и нижнюю панели по длине, уменьшив измеренное расстояние на 1 мм. (Это позволит легко вставить корпус при окончательной сборке.)

Для удобной работы со струбцинами дно корпуса E/G опирается на подставки. После того как будут ввернуты шурупы, струбцины можно снять.

3. Выпилите заднюю стенку Н и отшлифуйте все детали корпуса наждачной бумагой № 220. Склейте корпус, фиксируя струбцинами (фото Е). Просверлите направляющие отверстия диаметром 2,8 мм, раззенкуйте их и скрепите боковые панели D с верхней и нижней Е (рис. 1). Выпилите перегородку I, приклейте ее на место, выровняв посередине верхней панели с отступом 22 мм от передней стороны кромочной накладки G, и дополнительно закрепите шурупами.

Мастерская из ШКАФ-КУПЕ в квартире. Верстах и хранилище под инструменты

В небольшой квартире нелегко что-то мастерить своими руками. Однако есть способ решить эту проблему – было бы желание. Посмотрите, как сделать собственную мастерскую, если выбрать для этого большой шкаф.

Преимущество такого варианта заключается в том, что, когда у вас нет больше времени для продолжения проекта, вы можете просто закрыть шкаф до следующего раза, когда появится свободное время.

С помощью уголков внутри на стене закрепляем лист ДВП для хранения инструментов.

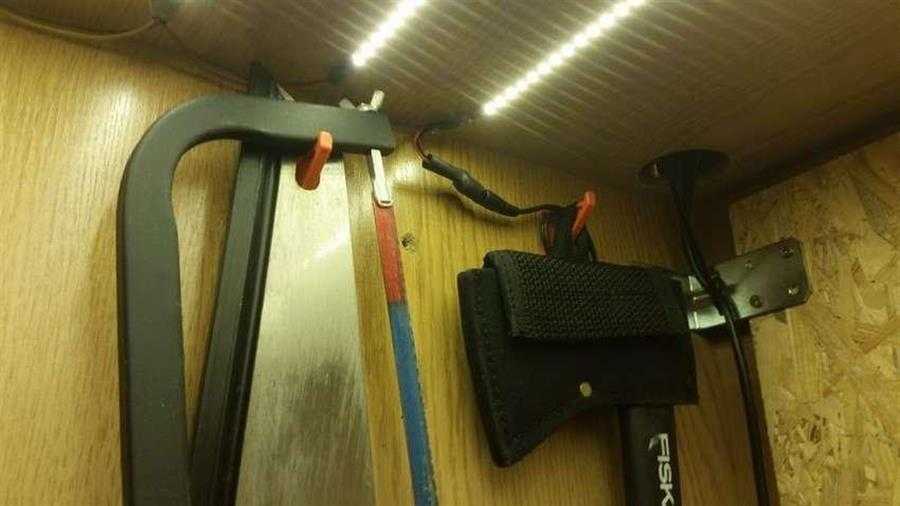

Устанавливаем освещение

Закрепляем столешницу и делаем выдвижные ящики.

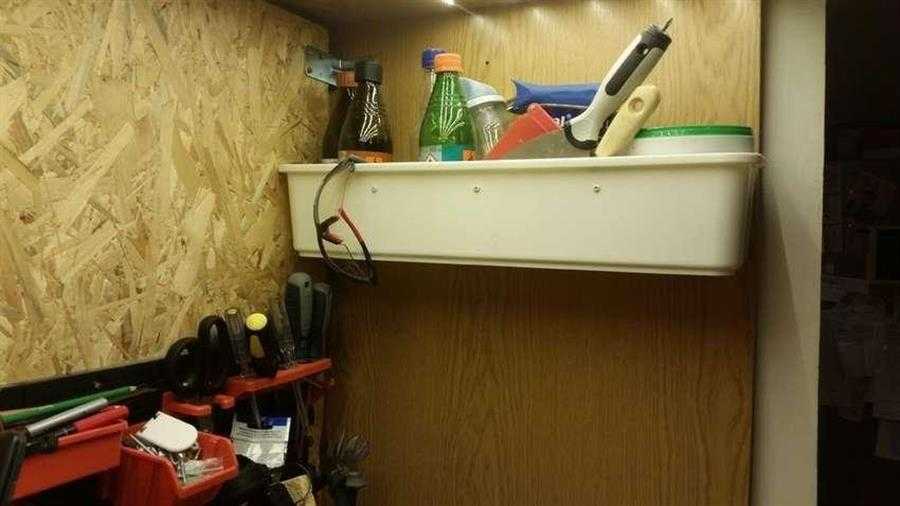

На стенках шкафа закрепляем отсеки для хранения мелочей.

Получилась вот такая встроенная в шкаф мастерская.

Источник фото: www.instructables.com/id/Workshop-in-a-Wardrobe

Читать полностью (ссылка)

Советы и рекомендации

Сделать шкаф для инструмента – очень просто. Использование особых и дорогостоящих материалов не требуется. Но, чтобы улучшить использование устройства, существует несколько простых и проверенных советов:

не занимайте полностью всё пространство, в дальнейшем может придется его расширять, в зависимости от пополнения вашего инструментального запаса;

если изделие планируется для большого количества тяжёлых приспособлений (разводных ключей, молотков и прочего), его надо усилить, используя уголки из алюминия;

изготавливая конструкцию самостоятельно, продумайте все детали, включая дополнительные крепления, полки, ящики, крючки и прочее.

Создание шкафа дело не сложное, если запастись терпением и необходимыми материалами.

Как спланировать расположение полок

Некоторые рекомендации по идеальному расположению полок, примеры и схема:

вверху на антресоли перекладину можно сделать несколько уже, нежели все остальные. Хотя иногда там размещают ящики и корзины с вещами. Тогда высоту их можно подгонять под нужное наполнение;
внизу располагают место для обуви. Они могут быть стандартными, не отличающимися для обычных моделей по размещению одежды. А могут иметь специальные подставки для обуви.

Полок можно предусмотреть большое количество, главное, чтобы их ширина не превышала 0,7 м. Иначе они могут прогнуться и шкаф придет в негодность.
При выборе шкафа купе нужно хорошо продумать состав его оснащения

Чтобы спроектировать шкаф правильно, нужно учесть ребра жесткости

Помимо очевидных вертикальных и горизонтальных деталей внутри шкафа есть фронтальные. Как правило, они служат связующим элементом между вертикалями, обеспечивают жесткость всей конструкции. А также дают дополнительный упор полкам.

Задние стенки из ДСП в конструкции шкафов и тумб

Большинство узких по глубине или ширине предметов обстановки изначально не способны «стоять» самостоятельно. Будь то прикроватная тумбочка на высоких ножках или обувница в прихожую, то скорее всего ее нужно будет крепить к стене. А значит, должна быть сплошная задняя стенка, чтобы было за что «зацепиться».

Это кстати, касается не только изначально «легких» конструкций, но и довольно тяжеловесных комодов и тумб с выдвижными ящиками. Но тут дело в смещении центра тяжести и весе фасадной части: каждое открывание будет провоцировать «опрокидывание».

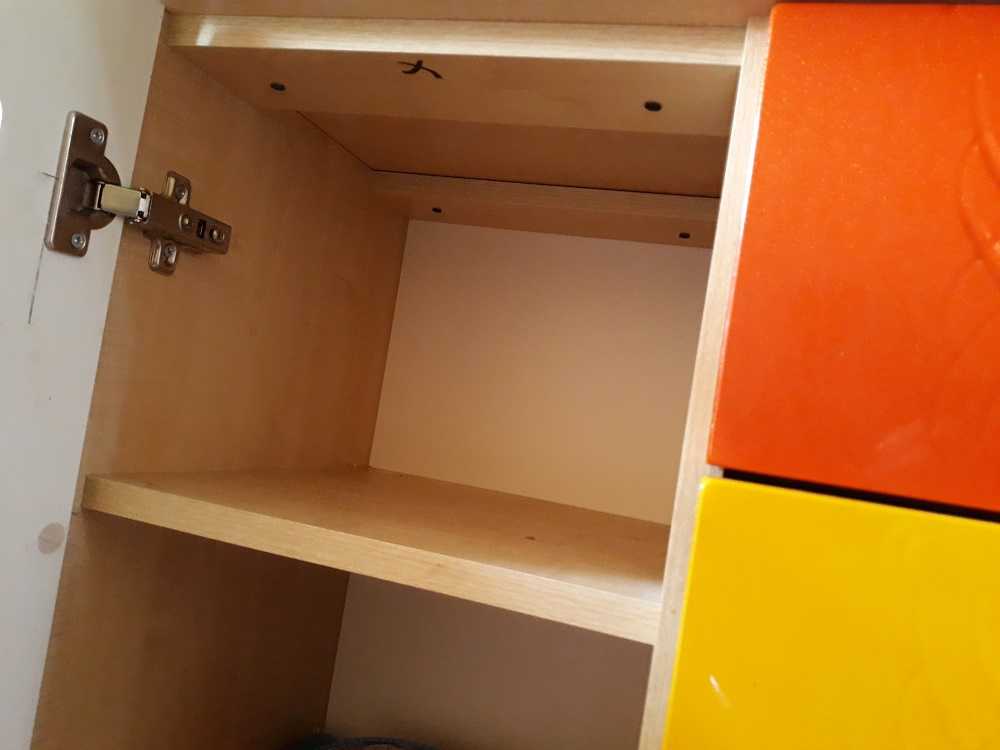

Ребра жесткости

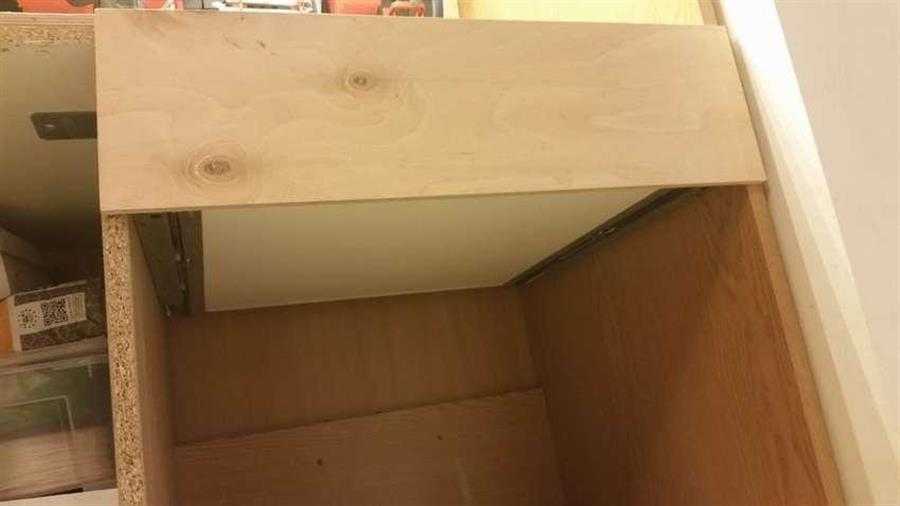

Короткая задняя стенка, которую чаще всего называют ребром жесткости, позволяет «зафиксировать» изначально правильную геометрию шкафа/тумбы, что очень важно опять же при наличии выдвижных ящиков. Поэтому лучше на этом не экономить

ДВП и ХДФ стенок чаще всего недостаточно, чтобы шкаф или тумбу не перекосило со временем.

Я всегда делаю ребра жесткости за штангами под одежду, поскольку при снятии плечиков всегда задевается это место. И за нижними полками, которые чаще всего используются под обувь и что-то такое, что задвигается «не глядя». Упор в виде задней стенки ДСП в этом случае куда лучше, чем обои или гибкая ДВП, которую и вовсе можно вырвать из креплений.

Жесткость лучше всего работает именно в верхней части и у углов, при соединении крышек и полок, не зря же у письменных столов задняя стенка крепится именно с упором под столешницу.

Планки и перемычки при проектировании шкафов и тумб своими руками

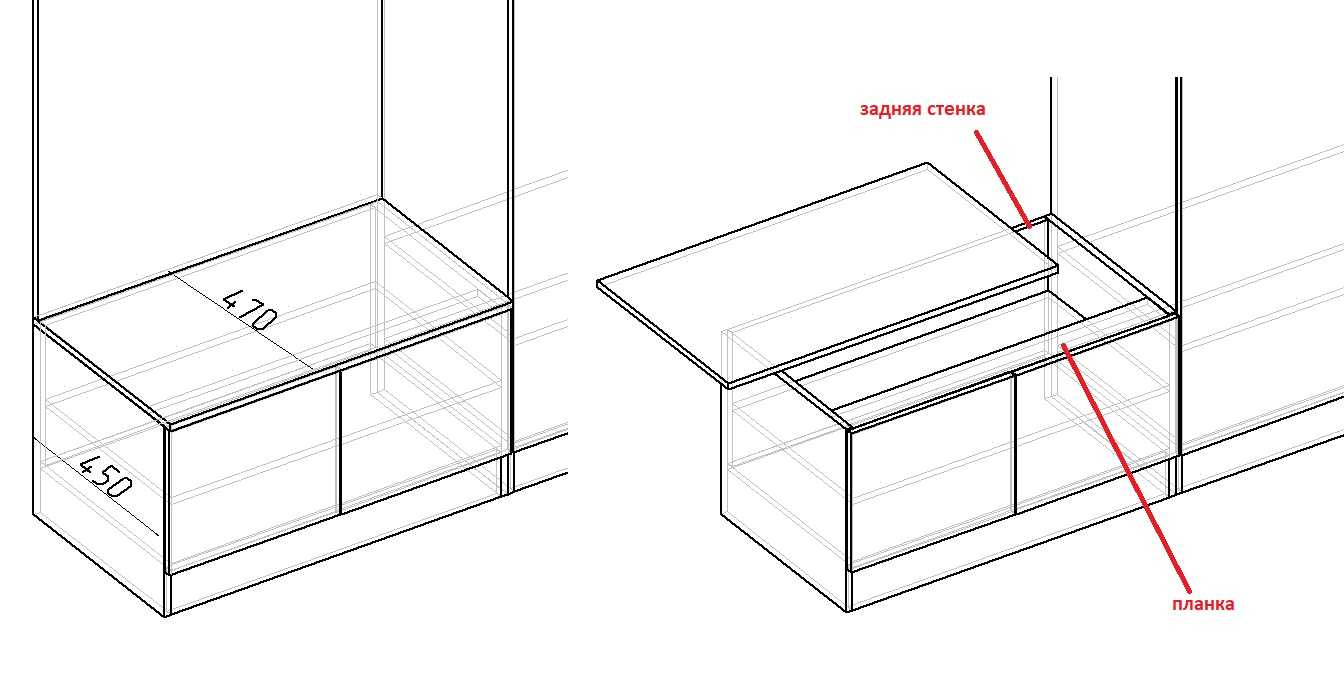

По переднему краю тумбовых конструкций, столов, консолей всегда ставьте узкую планку шириной 80-100мм, лишней она не будет никогда.

Во-первых, к ней можно закрепить столешницу насквозь длинными саморезами, а при длинном пролете она даст дополнительную жесткость.

Во-вторых, в нее будут дополнительно упираться фасады и не будут «светиться» щели (если вдруг вы пролетели с зазорами или ставится столешница с каплеотбойником, как на кухне, где изначально зазор должен быть побольше).

В общем, помимо очевидных полок и перегородок во внутреннем наполнении должны присутствовать дополнительные детали. А их порой пропускают.

Если вы сомневаетесь, что сможете спроектировать шкаф, кухню самостоятельно правильно, вы всегда можете обратиться за услугой удаленного проектирования мебели. Стоит это не так уж дорого, переделки обойдутся гораздо дороже. Вы можете выслать чертежи для предварительной оценки объема и стоимости на почту [email protected]

Создание гардеробной комнаты

План готов, чертежи расчерчены, собраны необходимые материалы, подобраны инструменты – пора приступать к строительству. Если для гардеробной не отведено отдельного помещения, придется самостоятельно отгораживать стену.

Закрепите верхнюю направляющую на потолке. Используйте наиболее подходящий тип крепежа: дюбели, анкерные, «бабочки» и т.д.
Приклейте на профиль двухстороннюю клеящую ленту для более плотного прилегания к плоскости.
Прикрепите отрезки направляющих к полу.

По периметру будущих стен устанавливаем ПН-профили на пол и на потолок
Прикрепите к стенам вертикальные направляющие так, чтобы оба профиля соединились. Вертикальные элементы можно крепить сразу на стену или на специальные подвесы.

Устанавливаем вертикальные ребра будущей конструкции из ПС-профилей
Смонтируйте дверной проем. Стойки также выполняются из металлического профиля, который закрепляется в верхней и нижней направляющих при помощи саморезов.
К вертикально закрепленным профилям установите поперечный, определяющий высоту дверного проема. Горизонтальную планку следует скрепить для жесткости с верхней направляющей.
С шагом в 600 мм добавьте остальные вертикальные элементы.

Затем устанавливаем горизонтальные ребера жесткости из ПН-профилей

Монтаж опорной конструкции из металлопрофилей для подвесного потолка
Обшейте каркас гипсокартоном, между вертикальными профилями установите звукоизолирующий материал.

Обшиваем гипсокартоном внутреннюю поверхность стен
Нанесите шпатлевку на швы, а также шляпки саморезов, предварительно наклеив на стыки листов стекловолоконную сетку-серпянку.

После того, как вся конструкция готова – приступаем к шпатлеванию
Переходите к декоративному покрытию.

Закончив все черновые работы, приступаем к окрашиванию потолков и наклейке обоев

Финальный этап – устанавливаем межкомнатные двери

Помимо гипсокартонной стены, для перегородки гардеробной можно задействовать фальш-стены, перегородки-арки, декоративные конструкции, мебель, вертикальные стойки, ширмы.

Выбираем конструкции для гаража

Для гаража это универсальная вещь и абсолютно для каждого подойдет. В нем можно хранить очень просто вещи и разные предметы, в том числе достаточно тяжелые: диски, шины и оборудование разного рода.

В разных размерах могут быть выполнены изделия, которые достаточны для хранения объемных вещей. Изготовлена вся конструкция из достаточно прочного металла и дополнительно обшита сверху листовым железом. У него достаточно привлекательный внешний вид, ко всему прочему у него длительный срок эксплуатации. Износу металл практически не подвержен.

Преимущества таких шкафов:

Долговечность. Никакого внешнего воздействия не боятся железные элементы.
Прочность. Большую нагрузку могут выдержать железные полки, повреждений не боятся.
Легкость сбора или разбора – облегчает транспортировку.
Простота эксплуатации. В случае поломки без особого труда меняются детали, также удобно мыть металлическую поверхность.
Экологическая чистота. Поверхности не обрабатываются укрепляющими химическими веществами и смолами.
Огнеустойчивость. Металлический распределительный бокс в случае пожара защитит провода.

Такие изделия используют часто в гаражах и хранят в них обувь, зимние вещи и инвентарь.

https://www.youtube.com/watch?v=WdkVVE0dZLo

Добавьте ножку

1. Ленточной пилой или электролобзиком выпилите верхнюю J и нижнюю К части откидной ножки (рис. 3). Обе детали практически одинаковы, не считая дугообразного выреза в нижней детали. Разметьте вырез с помощью гибкого лекала. Разметьте контуры деталей с обеих сторон фанеры, чтобы можно было перевернуть заготовки в процессе выпиливания ленточной пилой.

2. Разметьте прорези в верхней детали J и отверстия в нижней К, как указано на рис.3. Установите упор на столике сверлильного станка, чтобы выровнять сверло с центром отверстия, прижмите к упору боковую часть нижней детали и высверлите 19-миллиметровое углубление-цековку глубиной 10 мм. Разверните деталь на 180° и сделайте второе углубление (фото Н). Не сдвигая упор, замените сверло Форстнера 7-милфлиметровым спиральным сверлом и просверлите сквозное отверстие в центре каждого углубления.

При сверлении цековок и отверстий в нижней детали К, как и при формировании прорезей в верхней J, упор должен оставаться на одном и том же месте.

Просверлите в верхней детали J 7-миллиметровые отверстия с интервалом 10 мм, а затем высверлите перемычки между ними.

3. Не меняя положение упора, сделайте сквозные отверстия на концах прорезей верхней детали J. Затем просверлите перекрывающиеся отверстия, чтобы сформировать ровные края прорезей (фото I). Разверните деталь на 180° и сделайте вторую прорезь.

4. В ставьте в углубления нижней детали К 6-миллиметровые шайбы, а затем вклейте эпоксидным клеем болты М6х40, полностью утопив шестигранные головки. Не допускайте попадания клея на резьбовую часть болтов. Когда клей затвердеет, гладко отшлифуйте прилегающие к цековкам поверхности.

Сначала закрепите одну сторону петли на опорной накладке I, а затем шурупами прикрепите вторую сторону к верхней детали ножки J, чтобы не было помех для патрона шуруповерта.

5. Перевернув корпус с откидной крышкой, поставьте его на верстак и струбцинами прижмите верхнюю деталь ножки J к опорной детали I. Выровняйте 30-сантиметровую рояльную петлю посередине ширины ножки и разметьте центры отверстий для шурупов (фото J). Просверлите направляющие отверстия и прикрепите петлю шурупами к обеим деталям.

6. Проденьте болты нижней части ножки К в прорези верхней J, а затем наденьте шайбы и наверните гайки-маховички.

Размеры внутренних элементов и корпуса шкафов

Шкаф, помимо элементов внутреннего наполнения, подразумевает наличие цоколя, то есть: стен, подиума и потолка шкафа. Производители мебели делают проекты исходя из типовых размеров квартир. Шкафы-купе имеют следующие стандартные размеры:

высота варьируется от 220 см до 240 см;
глубина от 45 см до 60 см;
оптимальная ширина от 90 см до 240 см;
глубина полок зависит от глубины шкафа, при глубине шкафа 65 см глубина полки не должна быть больше 50 см;
расстояние между полками от 30 см до 36 см;
ширина секции — не более 90 см;
ширина раздвижных дверей варьируется от 45 см до одного метра.

Высота шкафа-купе влияет на наличие антресоли. Если высота больше 270 см, большой антресоль оснащается персональными раздвижными дверями.

Размеры отсеков и их назначение наглядно показаны на приведенном ниже рисунке шкафа-купе.

Чертеж шкафа-купе с размерами корпуса и элементами внутреннего наполнения

Большой шкаф для инструментов в гараж. Мастер-класс + фото

Вы можете сделать большой шкаф для гаража своими руками. Это немного не стандартная конструкция: шкаф спроектирован так, чтобы его можно было повесить на стену, что обеспечит достаточное пространство для уборки, а также сохранит конструкцию бетонных полов.

На левом конце шкафа предусмотрена верхняя раздвижная дверь, чтобы не мешать воротам гаража.

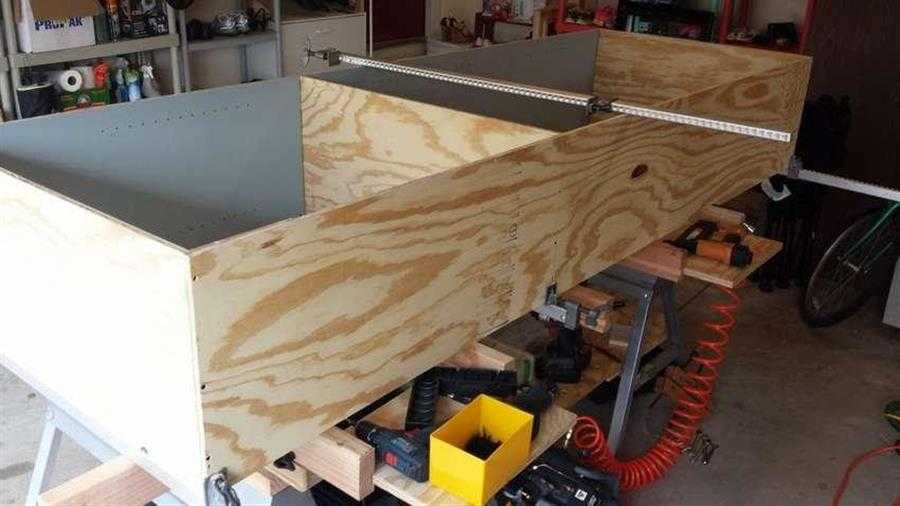

Собираем конструкцию, устанавливаем перегородки.

Красим шкаф.

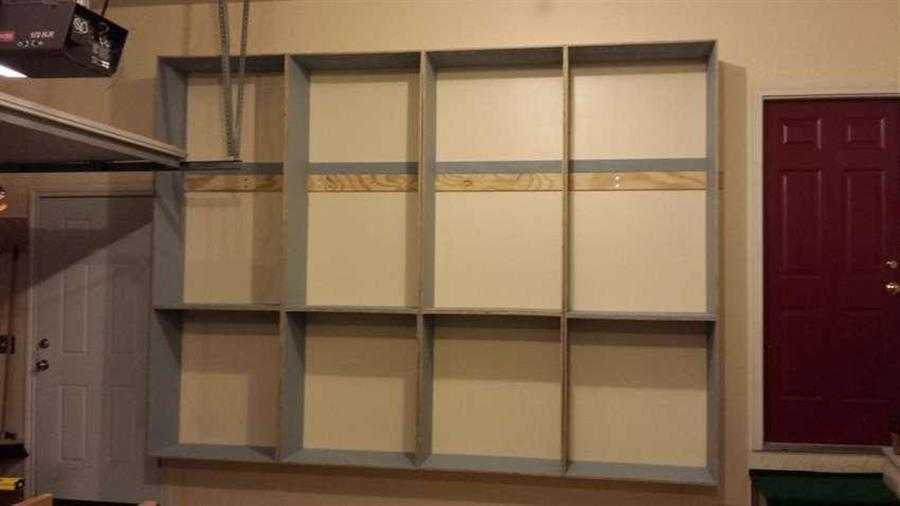

Закрепляем каркас на стене.

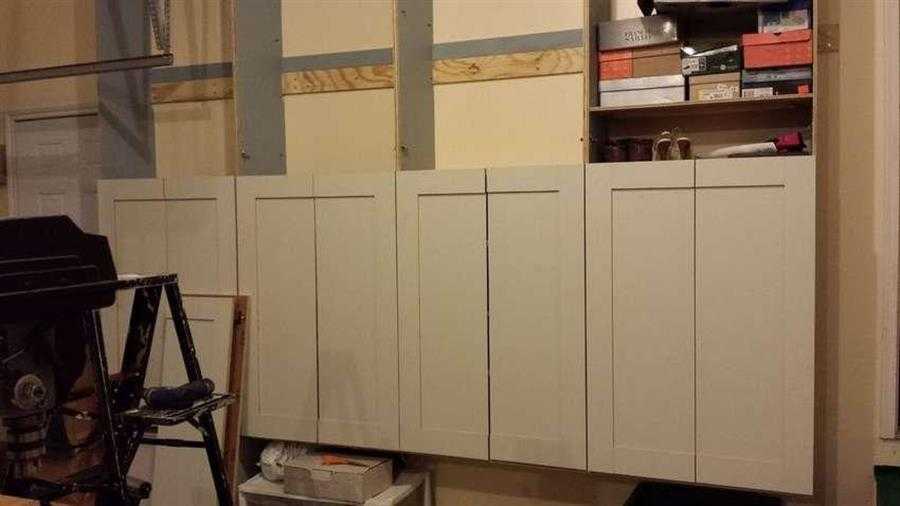

Устанавливаем дверцы.

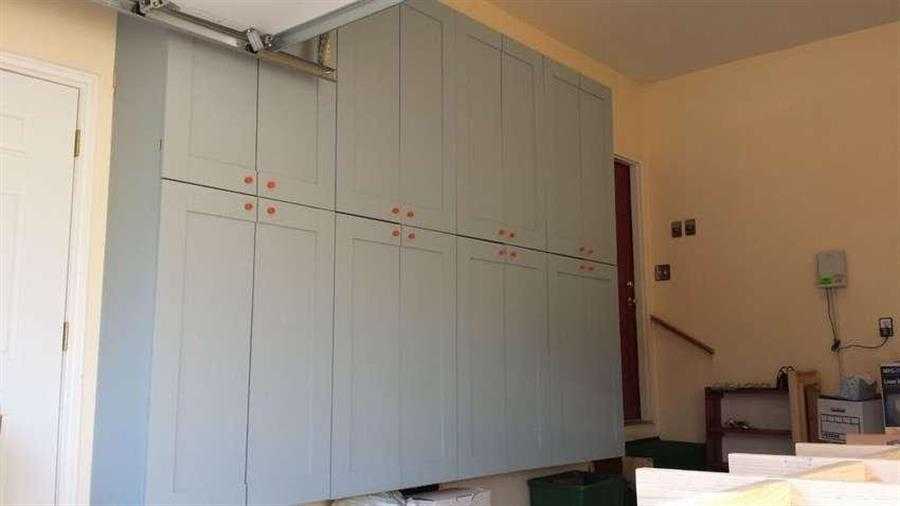

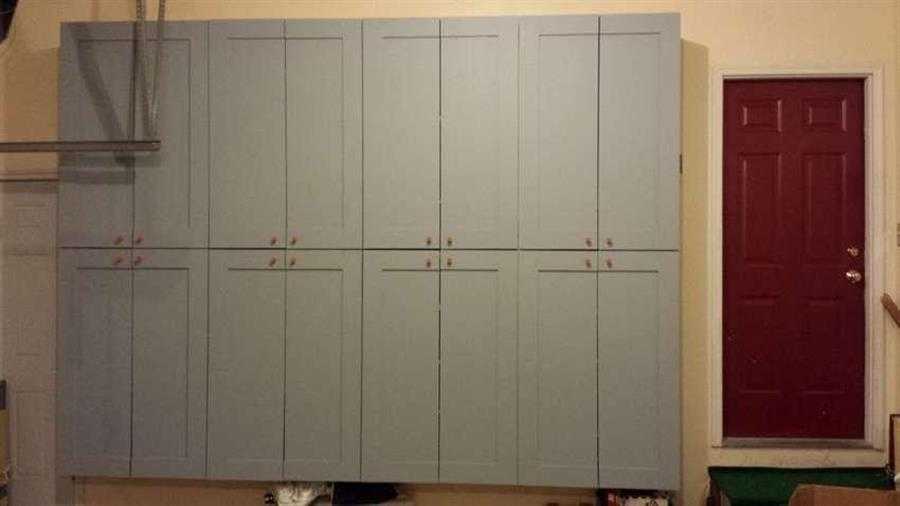

Результат.

Источник фото: www.instructables.com/id/Making-Garage-Storage-Cabinets-I

Читать полностью (ссылка)

Шкафы для инструментов: виды, материалы и изготовление

Виды
Материалы
- Металл
Дерево
Пластик
Комбинированные
Отличия по месту расположения
Чертежи и схемы
Как сделать своими руками?
Как расположить инструменты?
Удачные примеры

Приятно, когда мужчина все умеет делать своими руками. Но даже виртуозному мастеру нужны инструменты. С годами они накапливаются и занимают много свободного пространства в гараже или на даче, а иногда и в квартире. Инструменты, разложенные в хаотичном порядке, мешают, когда нет в них нужды. Они раздражают, когда начинаешь что-то мастерить и уйму времени тратишь на поиски. Чтобы навести порядок и разложить все по полочкам, нужен шкаф для инструментов. Человеку с «золотыми руками» построить шкаф не проблема, а удовольствие. Инструментальный шкаф для хранения ремонтной электротехники, садового инвентаря и тысячи полезных мелочей удобен и актуален, где бы он ни находился, у фермера в деревне или в городской квартире. Подобные виды мебели могут отличаться друг от друга по многим критериям: по форме, размерам, материалу, конструкции, по их назначению и месту расположения. Это могут быть заводские изделия или созданные своими руками.
