Ремонт мягкой кровли битумной мастикой

В летнее время, особенно в жару, рулонные материалы кровли и битумная черепица подвергаются особо интенсивному нагреву. Итог – вздутия в кровельном покрытии. Откуда? Дело в том, что в любом кровельном ковре есть более влажное основание, которое при нагреве выделяет водяные пары (при 60°С – давление 2т/м2). В итоге образовываются воздушные и водяные мешки, вытекает битумная мастика и образовываются заметные пузыри, иногда до 30 см высотой!

Обычно ремонт такой кровли сводится к замене или заделке всех дефектных мест. Все мастики на основе битума наносят двумя способами – механическим или ручным. Конечно же, для мелких кровельных работ легче использовать кисть и шпатель, а вот для восстановления старого рулонного покрытия больше подойдет распылитель.

Простая заплатка на битумной основе

Проблемные места расчищают, покрывают мастикой и накладывают заплатку:

Иногда заплату приходится усиливать алюминиевой лентой:

Повреждения от воды

Если же материал в каком-то месте уже сгнил, делаем так:

• Шаг 1. Гнилой материал нужно вырезать, причем вокруг повреждения убрать его нужно еще на 10 см.
• Шаг 2. Теперь выемку, которая в результате всего этого образовалась, тщательно очищаем.
• Шаг 3. Смазываем ремонтируемое место мастикой и заклеиваем еще одним слоем рулонного материала так, чтобы место повреждения перекрывалось на 15 см.

Отставание от основания и воздух

Если полотно ковра отстает от основания, тогда само основание нужно промазать мастикой, снова прижать к нему полотно ковра, а сверху наклеить заплатку так, чтобы место разреза было перекрыто на 10 см.

С местами вздутия поступают по-другому:

• Шаг 1. Делаем крестообразный надрез.
• Шаг 2. Отгибаем полотна на четыре стороны.
• Шаг 3. Тщательно расчищаем основание.
• Шаг 4. Просушиваем основание, смазываем битумной мастикой отогнутые полотна ковра, прижимаем к основанию и приклеиваем снова.
• Шаг 5. На это место делаем заплатку и восстанавливаем покрытие.

Большие и маленькие трещины

Особенно часто нуждается в битумном ремонте кровельный рубероид: даже сложенный в три слоя, он начинает разрушаться под солнечными лучами уже через 8 лет! Вся его поверхность медленно, но уверенно покрывается мелкими трещинами, а если в них еще и попадает влага – пиши пропало. Но вы справитесь:

Если восстановить нужно старый рубероид, покрытый мелкими трещинами от старости, тогда поступаем так:

• Шаг 1. Тщательно очищаем рубероид от пыли и посыпки. Используйте для удобства соляровое масло, которое помогает очистке и делает загрубевшие рулонные материалы более эластичными и прочными. А удалить посыпку легко стальными щетками или шпателем.
• Шаг 2. Если это необходимо, в проблемных местах делаем заплаты. Каждая заплата должна быть больше ремонтируемого участка минимум на 10 см с каждой стороны. Причем, если вам приходится клеить одну заплатку на другую, тогда перекрывайте каждой следующей предыдущей.
• Шаг 3. На очищенное основание наносим битумную смазку – кистями, распылителем, щетками или тряпками.
• Шаг 4. Если какие-то заплаты выпучиваются, их нужно разгладить. Например, прижать каким-то грузом.
• Шаг 5. Лишнюю мастику вокруг ремонтируемых мест или по краям кровли аккуратно убираем шпателем.
• Шаг 6. Все отремонтированные места посыпаем подогретым песком, который в будущем защитит мастику от солнечных лучей и не даст ей плавиться.

Если трещины на рулонной кровле небольшие по ширине, их разрезают, удаляют оттуда мусор (а он там есть, поверьте), хорошо просушивают строительным феном и заливают горячей мастикой с паклей. Далее разравнивают и, по желанию, накрывают заплатками. Примерно по такой технологии:

А для самых сложных случаев применяют так называемый метод флешинга:

Особенности битумной черепицы

Хотя штучный материал менее эластичен, чем рулонные покрытия, другие свойства делают его популярным вариантом для частного строительства. Устройство мягкой кровли выглядит как трехслойная структура:

• Основа. Основой служит стеклохолст, который, хоть и не может похвастаться высокой прочностью на разрыв, зато мало весит и достаточно эластичен.

• Покрытие. Материал покрытия — битум, природный или модифицированный. В состав последнего входит полимерная добавка, повышающая эластичность и морозоустойчивость изделий. На тыльной стороне каждого изделия имеется клейкая полоса для крепления к основе (при хранении и транспортировке она защищается пленкой).

Строение битумной черепицыИсточник homediz.info

Внешний слой. Чтобы увеличить срок службы, черепицу снаружи покрывают окрашенной базальтовой или сланцевой крошкой. Использование гранул повышает прочность и долговечность материала; слой присыпки защищает битумную основу от солнца, осадков и механических повреждений. Одна из причин распространенности мягкой черепичной кровли — богатая цветовая палитра и различные формы нарезки, открывающие широкие дизайнерские возможности.

Строители отмечают следующие преимущества битумной черепицы:

• Небольшой вес, благодаря которому мягкая кровля перевозится и разгружается без серьезных затрат. Дополнительный бонус — снижение нагрузки на кровельную систему крыши и всю постройку.

• Универсальность монтажа мягкой кровли. Гибкую черепицу успешно укладывают на кровле любой формы.

• Экономность. На любой поверхности процент отходов будет минимальным (не превышающим 5-7%).

Достоинствами битумной черепицы во время эксплуатации являются следующие ее свойства:

Прочность. Гибкая черепица невосприимчива к ультрафиолету, коррозии, осадкам и перепадам температуры.

Широкие дизайнерские возможностиИсточник karlovkrovlya.ru

• Долговечность. Она зависит от количества слоев битумной черепицы. Стандартный однослойный материал рассчитан на 20 лет безупречной службы. Наиболее прочное, трехслойное покрытие гарантированно выдерживает 50 лет эксплуатации (что не исключает профилактические осмотры и текущие ремонты).

• Герметичность. Материал характеризуется практически полной водонепроницаемостью.

• Звукоизоляция. Мягкая черепичная кровля превосходно поглощает звук дождя и града.

• Нулевая электропроводность.

• Простой уход.

Недостатками мягкой кровли считают ее высокую цену (если сравнивать с традиционными материалами) и ряд правил, которые необходимо соблюдать при укладке.

Кровельный пирог

Под кровельным пирогом понимают несколько слоёв различных материалов, которые укладывают на крышу и которые обеспечивают функционирование кровли. Для мягкого битумного покрытия обязательным условием является жёсткая основа, но которую оно наклеивается и дополнительно прибивается.

В виде основы часто используют фанеру и ОСП, которые укладывают поверх лаг и стропил. Под основу кладут утеплитель – для защиты от зимнего холода и летней жары. Утеплитель защищают от намокания мембранной плёнкой. А теперь подробнее о каждом слое кровли.

Утеплитель

Слой утеплителя обеспечивает теплосберегающие свойства крыши. Он создаёт микроклимат внутри помещения, тепло зимой и прохладу летом. Традиционным материалом для утепления крыши является минеральная вата.

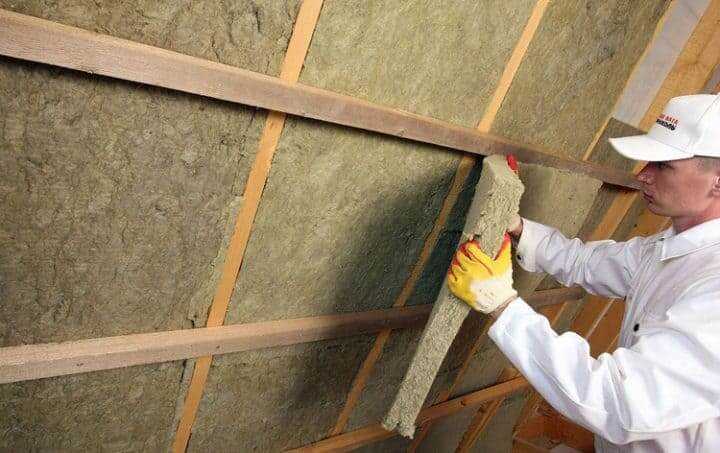

Утепление крыши минеральной ватой.

Существует несколько вариантов ватных утеплителей. Это может быть более дешёвая и менее полезная для здоровья стекловата. Или современный вариант утепления – минеральная базальтовая вата, в которой нет острых мелких стеклянных волокон.

Минеральные строительные ваты имеют высокий показатель теплоизоляционных свойств и лёгкий вес, 1 кв. м ватного утеплителя весит от 3 до 8 кг. В этом их главные преимущества. Их недостаток — повышенная гигроскопичность. При намокании ватный утеплитель лишается способности держать тепло. Поэтому для его функционирования необходима защита от воды и влаги – гидро и пароизоляция.

Гидроизоляция

Гидроизоляция – мембранная плёнка, напоминающая внешне полиэтилен и отличающаяся от него внутренней структурой. У гидроизоляции есть поры определённой формы и размеров. Они расположены так, что капли влаги не могут проникнуть с одной стороны плёнки и без проблем просачиваются с другой её стороны.

При правильной укладке пароизоляции влага не попадает в утеплитель, при этом поддерживается естественная вентиляция, так называемые «дышащие» свойства крыши. Мембранной изоляцией закрывают утеплитель с внешней стороны. Для того чтобы влажный пар не накапливался на поверхности мембранной плёнки, предусматривают вентиляционные зазоры – воздушные пространства с наружной стороны утеплителя.

Вентиляционный зазор

Двухскатная крыша.

Мягкая битумная черепица — абсолютно водонепроницаемый материал. Если не предусмотреть возможность выведения влаги из-под гибкой кровли, то под ней будут накапливаться испарения. Для самой кровли это не страшно, но плохо для расположенного под ней утеплителя. Поэтому для удаления влаги в конструкции кровельного пирога предусматриваются вентиляционные зазоры.

Вентзазор или воздушный зазор – это полое пустое пространство. Для его обустройства делают контробрешётку – пересечения брусков, которые являются каркасом для расположенного поверх них материала и создают проходы для воздуха. Между планками контробрешётки влажный воздух выходит из-под кровли наружу.

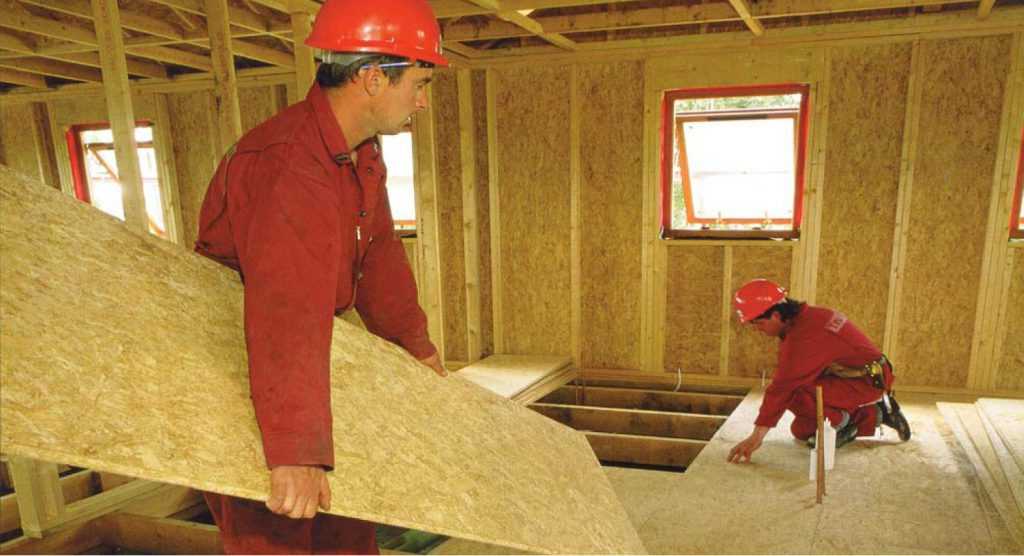

ОСП

Мягкая кровля укладывается на жёсткую основу. Это – так называемая черновая крыша или сплошная обрешётка. Её выполняют из ОСП или фанеры. Причём используют влагостойкие варианты – ОСП-3 и влагостойкую фанеру. Поскольку ОСП – более экономичный вариант, часто выбирают именно его.

Отделка плитами ОСП.

Подкладочный ковёр

Подкладочный ковер под кровельный настил представляет собой рулонный материал, который обеспечивает дополнительную защиту кровли от протекания. Дублирует водостойкие функции кровельной черепицы. Укладывается с тщательной герметизацией, проклеиванием мастикой стыков, щелей, с нахлёстом верхней полосы на нижнюю – не менее 10 см. Подробнее – смотрите укладку гибкой черепицы своими руками на видео. В нём показан процесс укладки гибкой черепицы Шинглас.

Состав, форма и цвет битумной черепицы

Битумная черепица состоит из нескольких слоев и по своей структуре очень похожа на современные рулонные кровельные материалы, так как один из базовых ее компонентов — битум (в общем то отсюда и название).

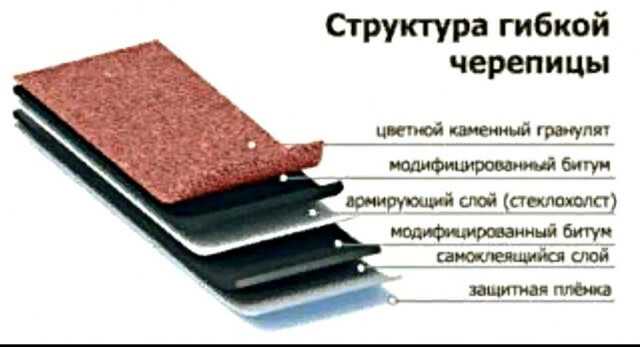

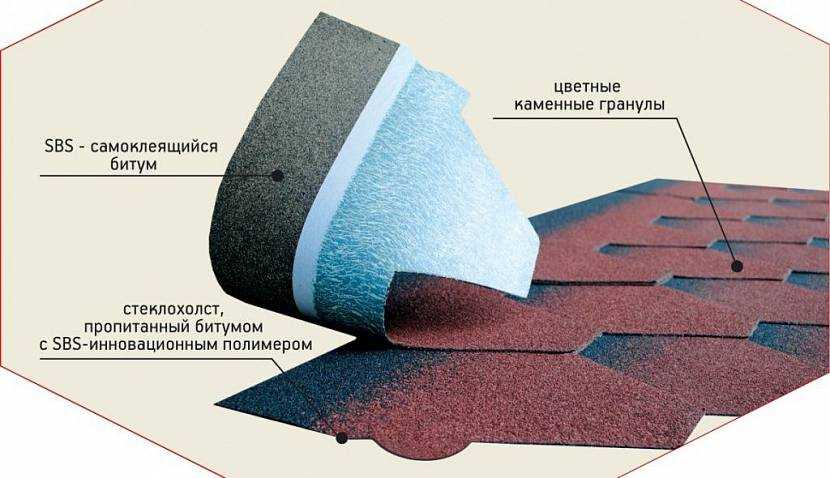

Структура битумной черепицы

Стеклоткань со всех сторон покрывается окисленным или модифицированным битумом, таким образом получаем основу битумной черепицы. Толщина плитки достигает 3 мм. Как правило, в состав битумного покрытия вводят специальные полимерные добавки, придающие ему долговечность, эластичность, теплостойкость и устойчивость к ультрафиолетовому излучению. На всё основание плитки или ее часть наносят самоклеящуюся битумно-полимерную массу, которая при монтаже битумной черепицы обеспечивает соединение плиток (гонтов, шинглов) между собой.

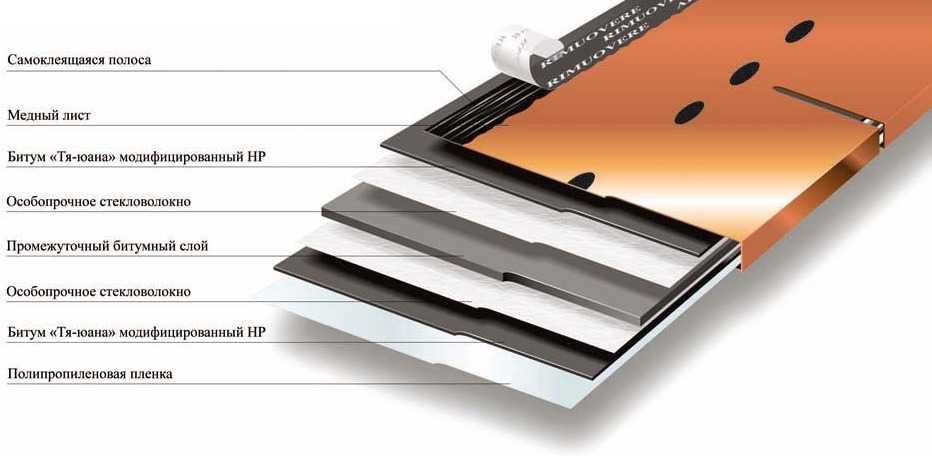

Структура битумной черепицы с медным покрытием

Структура битумной черепицы с гранулятом

Лицевую поверхность покрывают слоем минеральной или каменной крошки (гранулятом). Именно оба эти материала делают покрытие устойчивым к атмосферным воздействиям. К тому же именно каменная крошка и создает цветовое разнообразие, а ее шероховатая поверхность предотвращает лавинообразный сход снега с крыши.

В последнее время все большей популярностью пользуется битумная черепица, на лицевую сторону которой наносят покрытие из меди, цинк-титана или алюминия. Такие варианты значительно увеличивают возможности  дизайнеров, но также ощутимо увеличивают стоимость покрытия.

Битумная черепица с покрытием из меди

Битумная черепица с покрытием из алюминия

Битумная черепица с покрытием из цинк-титана

Сточки зрения геометрической формы битумная черепица — это небольшие листы (гонты) с фигурным нижним краем. На одном таком листе длиной 1 м и шириной немногим более 30 см расположены три-четыре черепицы.

Стандартный размер листа битумной черепицы — 1000 x 337 мм.

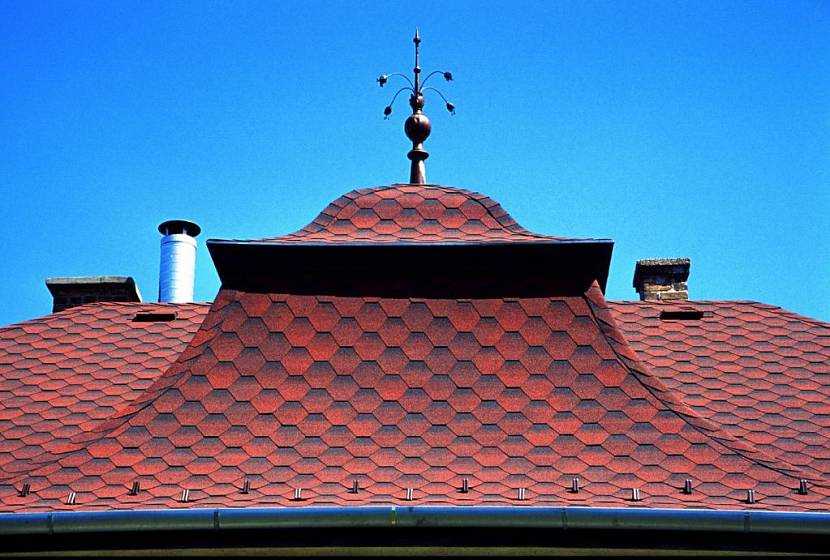

Битумные гонты выпускают в виде рыбьей чешуи, сот, треугольников, овалов, шести- и прямоугольников разных размеров, которые, как правило, симметрично размещены на листе. Кроме того есть и волнообразная битумная черепица, но для отделки карнизов и коньков она не подходит. Цвет гонтов может быть как однотонным, так и сочетающий в себе несколько разных оттенков основного цвета (это хорошо заметно на рисунке ниже). Используя такое покрытие, можно добиться на крыше красивого эффекта меланжа (взаимосвязанное сочетание или вкрапление различных вариантов одного отттенка).

Такое цветовое разнообразие дополнительно подчеркивается устойчивостью битумной черепицы к ультрафиолетовому излучению, благодаря чему она не меняет свой цвет со временем, то есть ее не придется перекрашивать или подкрашивать.

Популярные исполнения (расцветка и форма) битумной черепицы

О чем нужно знать до начала монтажа гибкой кровли

Прежде чем начинать крепить черепицу, важно сделать следующее:

1. Предусмотреть вентиляцию. Гонты из битума не пропускают влагу. Если этого не сделать, то под материалом начнет скапливаться конденсат. Внизу и вверху крыши оставляют вентиляционные зазоры ‒ воздух будет циркулировать, лишняя влага испаряться. Вытяжные ставят вверху, приточные ‒ внизу под скатом.

1. Провести правильно расчет размеров и оставить в крыше отверстия под дымоход, антенны, водосток. Для небольших проемов хватит резиновых уплотнителей (для прохода кабеля). Укладка стояка проводится на пластиковые проходники, сверху уже должны ложиться черепичные гонты.
2. Тщательно продумать обустройство дымохода. Помимо надежной гидроизоляции и утепления потребуется покрытие стенки трубы на 30 см металлическим листом (требование пожарной безопасности). Сверху крепят ендовый ковер с перекрытием листа металла и черепицы на 20 см. Потом накладывают гонты, но по 8 см необходимо оставить без черепицы. Устанавливают металлический фартук.
3. Забивать гвозди нужно под прямым углом к поверхности. Гвоздь должен соединять элементы и основу, но не более.

Разновидности материалов

Рулонная битумная черепица обходится дешевле и быстро монтируется

Раньше материал был представлен на строительном рынке несколькими разновидностями, среди них был рубероид двух-трех типов и толь. Толь представляет собой пропитанную смолой толстую бумагу.

Производители расширили ассортимент гибкой кровли:

• рулонная кровля;
• полимерное покрытие;
• кровельные жидкие мастики;
• битумная штучная черепица.

Добавки в составе мастики повышают морозостойкость и противодействие ультрафиолету, поэтому мягкие покрытия выдерживают температуру -50°С — +120°С. На внутренней поверхности полос наносят клеящую смесь для крепления к основе.

Рулонная кровля

Слои битумной полимерной черепицы

Используют эту разновидность для покрытия больших крыш магазинов, спортивных сооружений, ангаров и заводских цехов. В частном домостроении применяется редко. Продается скатанной в рулоны шириной 1 м и длиной 15 – 20 м. Квадрат материала весит 6 – 12 кг, разница зависит от числа слоев и вида основного полотна. Современные рулонные материалы разрабатывают на основе старого рубероида, но с улучшенными качествами.

Выпускают несколько видов мягкой кровли:

• битумное покрытие;
• битумно-полимерная структура;
• полимерный материал.

Качественный настил создают при укладке в 2 – 3 слоя способом плавления. В работе применяют газовые горелки или агрегаты на базе жидкого топлива. Инструментом прогревают полотно, материал плавится и пристает к основанию. Работа требует опыта, т. к. нужно внимательно направлять струю, чтобы рулонный материал не загорелся.

Битумная черепица

Штучная черепица может быть различной формы

Внешне привлекательный материал представлен широкой гаммой цветов с имитацией разных фактур. Эффектно смотрятся калиброванные варианты с мягкими переходами между темным и светлым оттенком одного колера. Элементы выпускают в виде плит (гонтов), которые поделены на несколько лепестков. Поверхность пластин защищают минеральной или пластиковой посыпкой.

Битумная настил создает видимость натуральной черепицы, благодаря разной форме лепестков:

• прямоугольной;
• ромбической;
• шестигранной.

Элементы монтируют просто, для этого отклеивают пленку с нижней стороны, придавливают материал к основе, дополнительно пробивают гвоздями. Последнее крепление используют только в случае крутого ската, в остальных вариантах гвозди не применяют, достаточно клеевого состава.

Плюс в том, что гибкость материала позволяет использовать его на крышах полукруглой, арочной формы.

Кровельная мастика

Кровельная мастика образует цельное покрытие

Материал представляет собой искусственные составы органических связующих компонентов с минеральными заполнителями разной крупности, в которые вводят добавки для улучшения свойств. Мастики используют для устройства непосредственно кровельной поверхности или используют в виде гидроизоляционного, пароизоляционного, антикоррозионного слоя в других типах кровельных систем.

По способу нанесения выделяют разновидности:

1. Горячие типы наплавляют с предварительным разогревом. Для битумных смол рекомендуют температуру +160°С, а дегтевые подогревают до +130°С.
2. Холодные смеси разбавляют керосином, уайт-спиритом, сольвентом. Их наносят без нагрева, монтируют при температуре не меньше +5°С. Если температура ниже указанного значения, но выше 0°С, то состав греют до +60 — +70°С.

В некоторые виды нужно добавлять отвердитель для застывания. После нанесения разбавленные дисперсные смеси отвердевают, получается гладкая плоскость. Выпускают битумные, дегтевые, резинобитумные, полимерные смолы.

Полимерная мембрана

Кровельная полимерная мембрана — самый дорогой материал

Мягкая крыша из такого материала стоит дороже рулонного, битумного и мастичного покрытия. В результате укладки получают цельный монолитный настил, практически без стыков. Сама мембрана отличается гибкостью и прочностью на разрыв.

Несколько разновидностей полимерного покрытия:

• Каучуковые диффузоры. Дешевле остальных мембран, содержат каучук. Полосы остаются пластичными на протяжении длительного времени эксплуатации, но подвержены протеканию воды на швах. К поверхности клеят холодным методом.
• Поливинилхлоридные мембраны разнообразного цвета. Стыки настила соединяют свариванием, получая надежные соединения. Недостаток в том, что покрытие со временем выгорает под действием лучей.
• Мембраны ТПО. Армированные виды со стеклянными волокнами крепят разогревом нижней части полосы, соединяют сваркой. Дорогой материал, менее гибкий, чем остальные полимерные покрытия.

Технология монтажа гибкой черепицы

Как и все строительные процессы, укладка битумной черепицы делится на два этапа: подготовка, и непосредственный монтаж кровельного материала.

Подготовительные работы

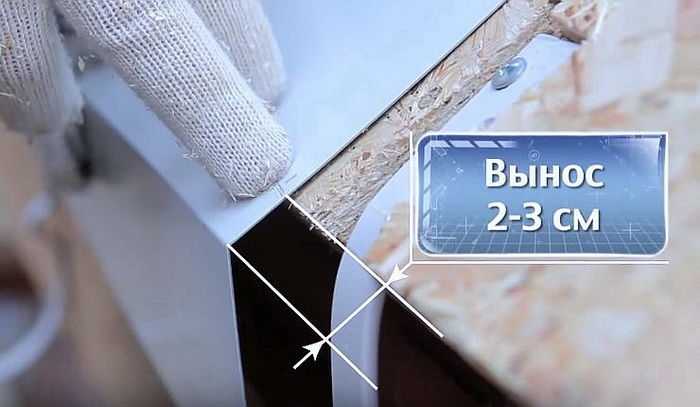

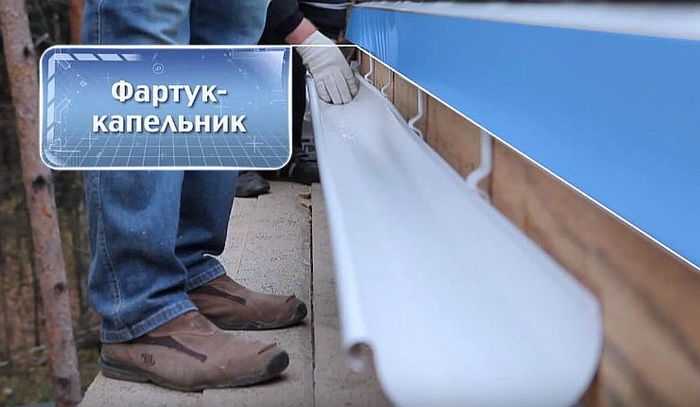

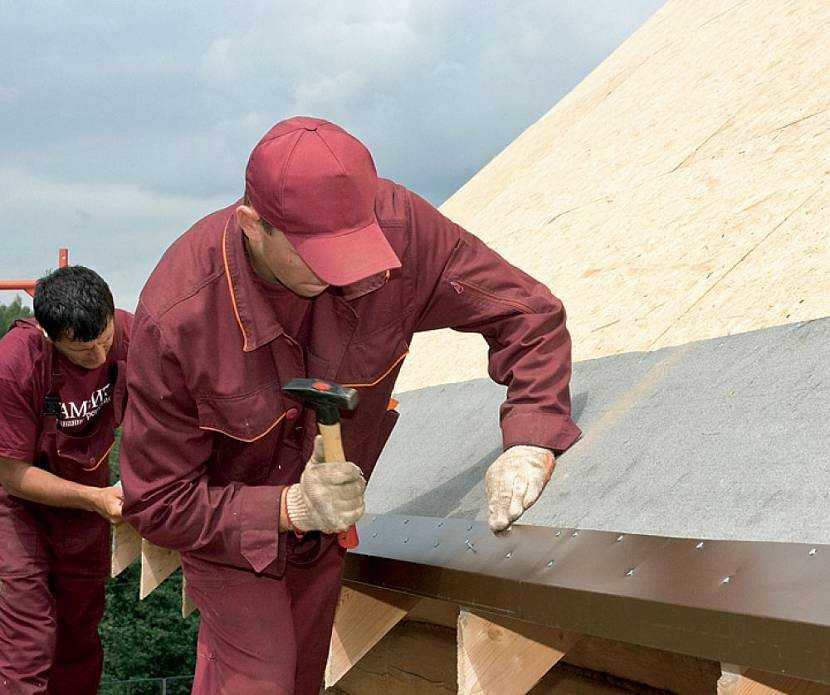

Первая подготовительная операция – это установка капельника. Собой этот элемент, изготовленный из окрашенного стального оцинкованного листа, представляет уголок длиною до 3 м. Ширина каждой полки варьируется в пределах 15-25 см. Назначение капельника – усилить карнизный свес и создать условия, при которых стекаемая с крыши вода не попала бы под обрешетку.

Крепят капельник к обрешетке кровельными гвоздями, которые забивают в верхнюю полку в шахматном порядке через каждые 15 см. Соседние планки устанавливают между собой внахлест со смещением минимум 3 см.

Монтаж капельникаИсточник eltctricon.ru

Монтаж подкровельного (подкладочного) ковра

Сначала, что такое подкровельный ковер. Это рулонный материал из категории битумно-полимерных. Его укладывают на обрешетку, чтобы:

1. Выровнять незначительные дефекты уложенной на стропила обрешетки.
2. Увеличить гидроизоляционные качества кровельного покрытия.
3. Предотвратить образование конденсата на деревянном настиле.

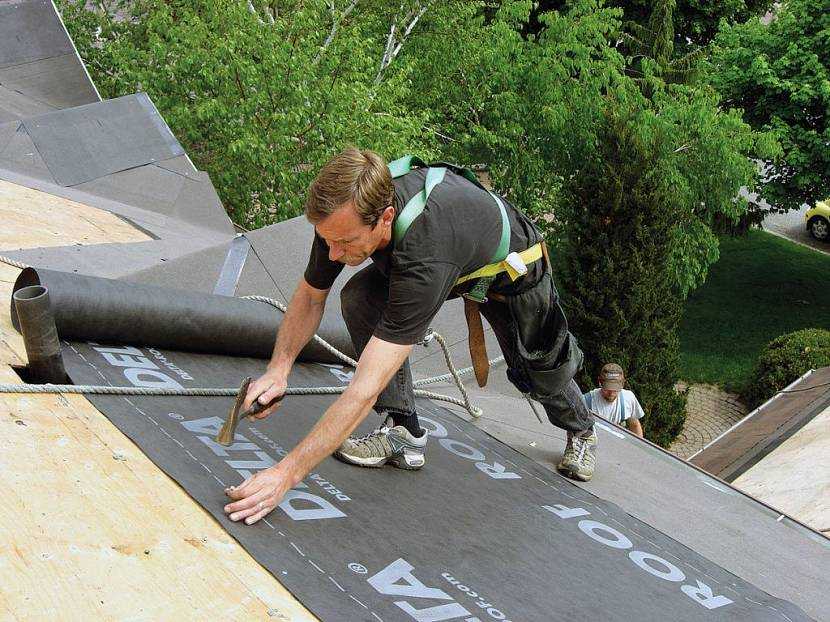

Итак, технология укладки мягкой черепицы на крышу начинается с монтажа подкровельного материала. В первую очередь его полосами укладывают на ендовы и карнизы. Но начинать надо с ендов. Подкладочный материал имеет ширину 1 м, поэтому его раскладывают так, чтобы он закрывал скаты от ендовы в две стороны по 50 см. При этом материал этого типа является самоклеящимся, поэтому обрешетку под ним не обрабатывают клеящими составами.

Подкладочный материал, уложенный на ендовуИсточник gorizont-k.ru

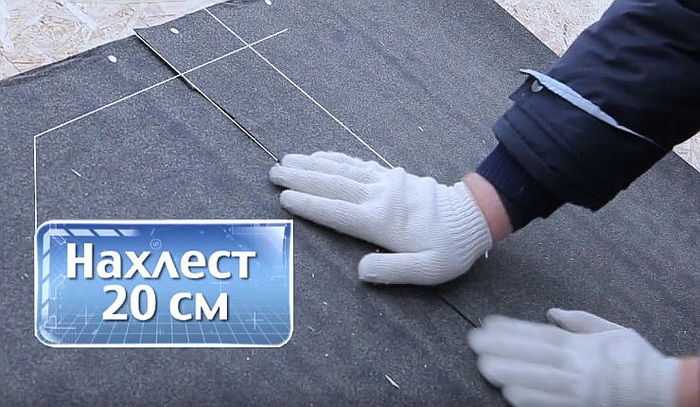

Затем укладывают покрытие на свесы вдоль карниза. При этом вертикальную свисающую полку капельника прикрывают наполовину. Далее закрывают рулонным материалом оставшуюся открытую площадь ската крыши. Здесь несколько нюансов:

• полосы подкровельного ковра укладывают на уже уложенные (на карниз и на ендову) так, чтобы горизонтальные стыки покрывались внахлест в 10 см, вертикальные в 15;
• в каждую уложенную полосу забивают оцинкованные гвозди в местах нахлеста, то есть шляпки крепежей должны оставаться под краем соседней полосы, шаг крепежа 20-25 см;
• полосы подкладочного ковра, которыми накрывают основную часть ската, укладывают перпендикулярно карнизу и коньку крыши, начиная снизу, раскатывая рулон вверх;
• каждую полосу крепят по периметру гвоздями;

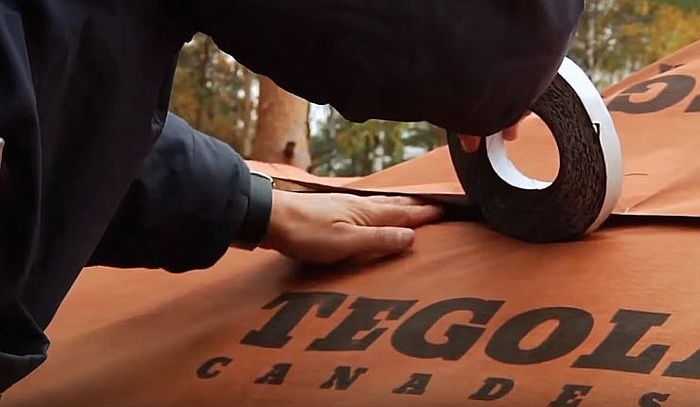

• для повышения герметизации стыков края полос промазывают битумной мастикой.

Укладка подкладочного материала на скат крышиИсточник eltctricon.ru

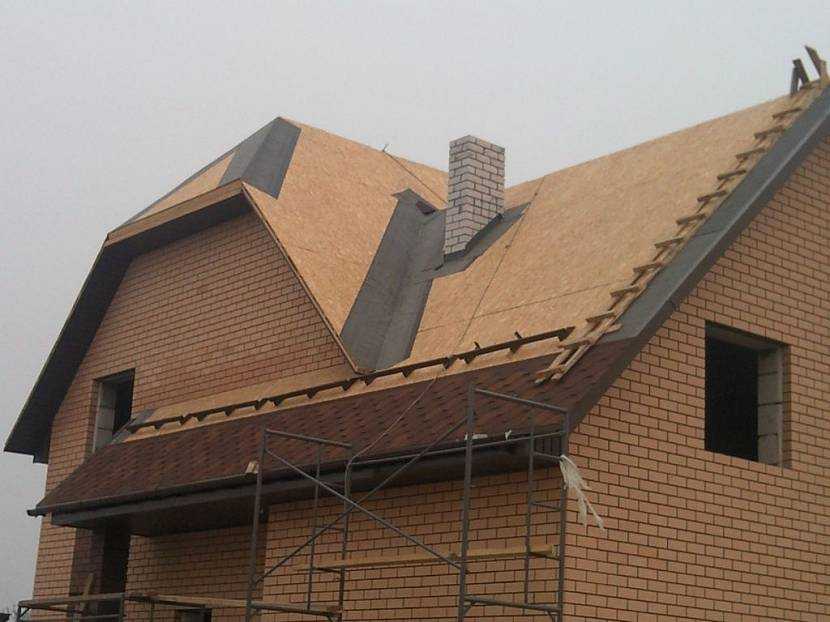

После того как подкровельный ковер будет полностью уложен, монтируют фронтонные планки. Они закрывают края уложенного материала вдоль ската и не дадут впоследствии проникнуть под него влаге. Монтаж планок производят точно так же, как и в случае с карнизными элементами.

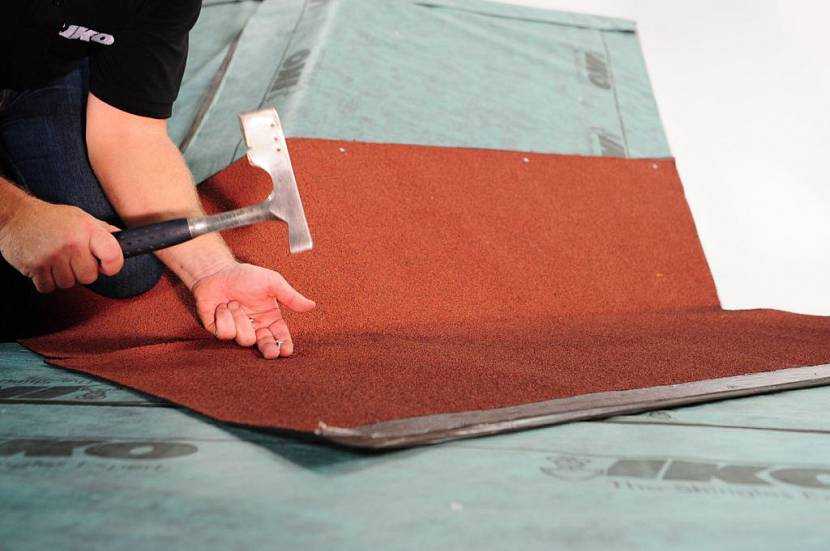

Теперь необходимо усилить гидроизоляционные качества ендовы, потому что этот элемент подвергается самым большим нагрузкам от дождя и таящего снега. Для этого используют ендовый ковер – материал рулонного типа, изготовленный на основе резинобитумного состава, усиленного полиэстеровой сеткой. Он подбирается в цвет битумной черепицы.

Его просто раскладывают на ендову, приклеивая к подкладочному ковру битумной мастикой, которую наносят под края материала шириною 10 см. Дополнительно уложенную полосу пробивают по краям кровельными гвоздями. Шаг между крепежами – 20-25 см, отступ от краев полосы – 3 см.

Монтаж ендового ковраИсточник famy.hr

Ендовы и коньки

Гонты на коньке следует обрезать вдоль линии конька. Выполнив вентиляционный зазор в коньке, верхнее ребро крыши закрывается карнизным гонтом.

Вместо него можно использовать и обрезанный обычный гонт. Чтобы согнуть гонт без образования микротрещин, материал следует разогреть. Битумная мастика позволит надежно гидроизолировать примыкание конькового покрытия к кровле.

укладка битумного ковра в ендове

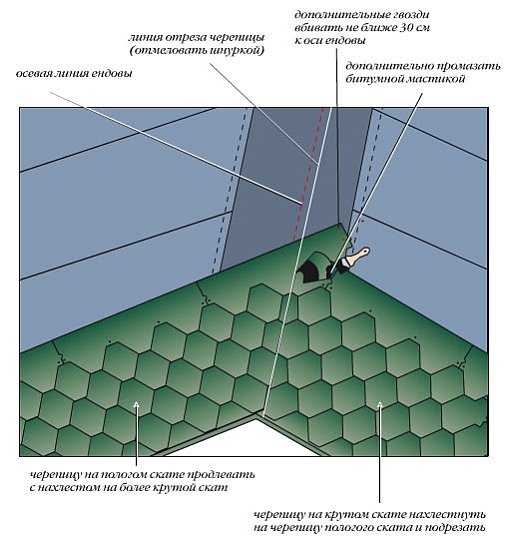

Надежная гидроизоляция ендовы выполняется следующим образом: каждый гонт, попадающий на желоб, следует, не обрезая, закрепить на другой стороне желоба механическим крепежом и клеем.

В этом случае обрезаются лишь гонты верхнего ряда, а желоб ендовы надежно защищен и не протечет в процессе длительной эксплуатации кровли.

Монтаж мягкой кровли

Время чтения ≈ 4 минут

Использование гибкой черепицы позволяет придать любому строению стильный и современный вид. Проводить работу можно своими силами: сложностей при укладке изоляционных слоев, кровельного материала не возникнет. Сложность и продолжительность работ зависит только от формы крыши, ее размеров и конструкции.

С чего начинается монтаж гибкой черепицы?

Для укладки битумной черепицы своими руками потребуется создать прочную основу — стропильную конструкцию. Она изготавливается из бруса с размерами 150×50 мм. Расстояние между соседними стропилами составляет около 60 см. Расположение элементов определяет будущую конструкцию крыши. Но независимо от размеров или угла ската монтаж мягкой кровли будет выполняться без особых проблем. После строительства стропильной системы или перед сборкой конструкции рекомендуется выполнить обработку пиломатериалов антисептиком.

Следующий этап — пароизоляция крыши. Монтаж слоя производится со стороны чердачного (мансардного) помещения. Крепление рулонного материала начинается от конька, параллельно карнизу.

К стропильной конструкции слой прикрепляется строительным степлером. Каждый новый слой накладывается на предыдущий нахлестом порядка 10-15 см. Закрепляются стыки фольгированной клейкой лентой.

Утепление мягкой кровли

Укладка утеплителя минваты проводится с наружной стороны. Первый слой листов утеплителя будет находиться между стропилами (перпендикулярно карнизу). Перед их укладкой потребуется выполнить черновую обшивку со стороны чердачного помещения. Оптимальная толщина слоя утеплителя для центрального региона России составляет около 15-20 см (2 листа утеплителя).

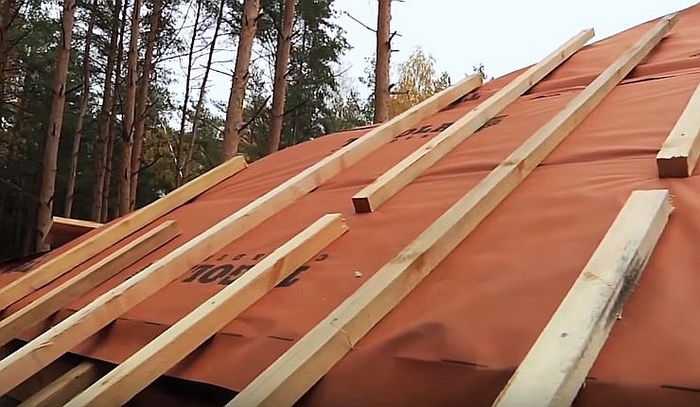

Далее проводится установка контрбруса 50×50 мм с шагом 60 см. Укладывается второй параллельный карнизу слой утеплителя (достаточно толщины в 5 см).

Такая двухуровневая укладка утеплителя практически полностью исключает мостики холода.

Поверх утеплителя закрепляется слой пародиффузионной мембраны. Такой «многослойный» монтаж мягкой кровли своими руками исключит попадание на минвату пыли, предотвратит скопление осадков на утеплителе.

Материал укладывается параллельно карнизу с нахлестом слоев в 10-15 см. Дополнительно за контур утеплния внизу должно выходить около 15-20 см мембраны. Крепится материал строительным степлером, стыки соединяются самоклеящейся лентой.

Заготовка вентиляционной камеры и монтаж гибкой черепицы

Для работы используются пиломатериалы с параметрами 5×5 см, расстояние между соседними опорами — 30 см. Крепление производится с разрывами в 5-10 см, как показано на прилагаемых фото. Далее работа по обустройству и монтажу кровли из мягкой черепицы выполняется по следующей пошаговой инструкции:

1. Поверх контрбруса закрепляется влагостойкая ОСБ плита (с зазором между листами в 3-4 мм, исключая перепады по высоте в 2 мм).

2. Устанавливаются крюки под водосточный желоб на расстоянии 60 см для стальных элементов или 30 для медных. Проводится установка желоба, капельника, заглушек. Монтируется воронка и сам водосточный стояк. Подробнее о монтаже водостока.

3. Проводится укладка гидроизоляционного материала (поперечный нахлест — 20 см; продольный — 10 см) с герметизацией швов битумной мастикой.

4. Осуществляется разметка кровли, проводится укладка мягкой кровли и ее фиксация ершенными оцинкованными гвоздями.

5. Проводится укладка коньковых элементов из битумной черепицы.

Завершение работ

Рассматриваемая технология монтажа может включать разные виды вентиляции кровли: аэраторы (специальный или стандартный), вентиляционна решетка или конек, вентиляционные колпаки на башнях, вентиляционные выходы, турбины, софиты.

Проводится закрытие примыканий к стенам и дымоходу верхней (или верхней и нижней) планками. Осуществляется установка мансардного окна с наружной гидроизоляцией, на трубу дымохода монтируется защитный колпак. Выполняется подшивка фронтонных и карнизных подвесов софитами, проводится установка снегозадержателей. Каждый из описанных этапов подробно рассмотрен в прилагаемом видео по монтажу гибкой черепицы.

Видео монтажа мягкой кровли своими руками

https://youtube.com/watch?v=i3LCnzOq_zI

Технология монтажа мягкой кровли

Пару слов об особенностях монтажа мягкой кровли. Поскольку материал кровли достаточно гибкий, в качестве основы для него нужно использовать только сплошную обрешетку, чтобы избежать деформации и провисания гонт. В целом же конструкция крыши такая же, как и при использовании других кровельных материалов, то есть, в виде слоеного пирога: слой утеплителя, закрепленный между стропилами и защищенный с внутренней стороны пароизоляционной пленкой, контробрешетка, и сам кровельный материал, уложенный на сплошную обрешетку поверх контробрешетки. Доски контробрешетки выбираются толщиной 3-4 см, что обеспечивает вентиляционный зазор. Обрешетка выполняется из фанеры, обрезной доски или плит OSB. При использовании фанеры или OSB плиты укладываются с разбежкой мест стыковки. Поверхность обрешетки накрывается подкладочным ковром, а уже на него крепится битумная черепица.

Монтируется битумная черепица в направлении снизу вверх и справа налево. Крепится она к обрешетке с помощью клеевого раствора, нанесенного на изнаночную сторону, для чего с плиток нужно снять защитную пленку и нагреть поверхность, используя строительный фен. Можно дополнительно использовать гвозди, прибивая гонты к обрешетке, плитки при этом укладываются внахлест. Под воздействием солнечных лучей плитки нагреваются и спекаются между собой, образуя сплошной герметичный слой.

При монтаже особое внимание нужно уделять таким сложным местам, как конек, хребты и ендовы. Для монтажа на коньке гонта перегибается через него и фиксируется на противоположном скате, а сверху на нее крепятся коньковые элементы прямоугольной формы

В случае с ендовами для кровли используется подкладочный ковер, который закрывает внутренние углы и крепится металлическими примыканиями. Последние также используются при укладке битумной черепицы в таких местах, как стыки с дымоходами, трубами или стенами.

https://youtube.com/watch?v=y8_HVx-2tCA

Монтаж мягкой кровли лучше всего проводить в теплое время года при температуре не ниже 5ºС. Для него не требуется каких-то особенных инструментов или материалов, а отходы составляют порядка 4%. Единственный минус – это довольно утомительный процесс, занимающий много времени из-за небольших размеров гонта.

Помимо самой битумной черепицы при монтаже мягкой кровли используется ряд кровельных элементов:

• коньково-карнизная черепица, которая используется для отделки карниза, являясь стартовым элементом при монтаже, и для конька;
• подкладочный ковер, который используется при монтаже черепицы на ендовах и на стыках кровли со стенами, дымоходами и т.д. Если наклон скатов небольшой, ковер можно настилать и по всей поверхности кровли. По своей сути подкладочный ковер является рулонным материалом, в основе которого полиэстер; размеры одного рулона составляют 1х10 м, толщина полотна 4 мм;
• карнизная планка, которая монтируется вдоль карниза;
• капельники, защищающие карниз от влаги, поскольку мягкая кровля не имеет свеса над карнизом, по которому вода стекает, не попадая на карнизные доски;
• торцевая планка, защищающая черепицу, смонтированную вдоль торцов, от ветра;
• металлическое примыкание, которое является дополнительным креплением подкладочного ковра вдоль стыков с дымоходом или стенами;
• вентиляционные элементы, которые монтируются вдоль скатов и на коньке и обеспечивают вентиляцию подкровельного пространства. Эти элементы изготовляются из специального морозостойкого пластика.

Кроме того, для монтажа битумной черепицы понадобится клей (битумно-полимерная мастика), который обычно продается в ведрах по 3 или 10 л или же в картриджах. Для дополнительной фиксации гонт используются кровельные гвозди из нержавеющей стали с широкой шляпкой.

Общая информация и качества гибкой кровли

Гибкая черепица представляет собой кровельный материал, который создаётся отдельными пластинами из древесины. Деревянная черепица образована пластинами-гонтами. Модифицированная черепица обрабатывается окисленным битумом и покрывается стеклохолстом и гранулами из мелкой каменной посыпки. Гонт или дранка выпускается отдельной пластиной, имеет длину 1 м и ширину 30 см.

Различные формы дранки позволяют придавать покрытию неповторимый рисунок. Черепица из битума нашла своё применение, когда требуется покрыть крышу со сложным рельефом. Это возможно благодаря пластичности материала.

Когда битумный стройматериал уложен на крышу, то имитирует черепицу, сланец, щепу. Гонты надёжны также как и эти материалы, а по некоторым характеристикам даже превосходят их.

Благодаря пластичности гонты стали использовать для облицовки строений куполообразной формы. Для укладки материала не требовался резкий уклон, позволяющий стекать влаге и сходить снегу. Минимальный уклон составляет всего 11°. Мягкую битумную черепицу стали выкладывать даже на поверхности зданий, имеющие отрицательный уклон.

Из чего состоит мягкая черепица по слоям, можно хорошо увидеть на этом фото:

Каждый слой битумной мягкой черепицы обладает определёнными качествами и предназначением.

Каменный гранулят производят из природных материалов: базальта, антрацита и сланца. Этот слой черепицы выполняет защитную и декоративную роль. В черепицу, которая выпускается с синим цветом, добавлены материалы, повышающие защиту от воздействия ультрафиолета. И такая черепица на строительном рынке стоит дороже других видов.

Разберём следующий слой – модифицированный битум. Когда в битум (продукт переработки нефти) добавляются полимеры, его свойства изменяются. С полимерами мягкий и текучий материал становится ещё мягче, лучше растягивается и сжимается. Эти качества влияют на долгий срок эксплуатации черепицы. Битумный слой особенно требуется в тех регионах, где очень высокие или низкие температуры. Упругость битуму придают СБС-полимеры, каучуковые термопластичные добавки. Если в битум добавить 10-15% СБС (стирол-бутадиен-стирол), то полученное сырьё способно растягиваться в 6 раз и возвращаться в исходное положение без изменения структуры и качеств.

Есть и второй вид битума – атактический полипропилен. Если к битуму добавить 30% окисленного материала, то сырьё растягивается на 50% и сжимается обратно без изменений структуры. В отличие от СБС-добавок, кровле с APP-полимерами намного лучше переносить высокие температуры (до 130 °С). Материал от воздействия ультрафиолета не «плывёт». А вот от низкой температуры такое сырьё становится хрупким. Поэтому установку рулонных стройматериалов осуществляют наплавлением, а в случае с СБС – используют особый клей на основе из битума.



В недорогих образцах битумной мягкой черепицы битума содержится примерно 800 г/м². В более дорогих материалах присутствие битума выше — до 1300 г/м². В ламинированной черепице содержится модифицированного битума до 50%.

Основанием гибкой черепицы является стеклохолст. Материал представлен нетканым полотном, которое производится путём сваливания стекловолоконных нитей. Стеклохолст защищает черепицу от продольного растягивания и от повреждений механического характера.

Нижнее основание мягкой черепицы обработано специальным клеем на основе битума. Благодаря этой обработке черепицу очень удобно укладывать на любой материал: фанеру, древесину, OSB. Чтобы не происходило загрязнения битумного клея, его укрывают на производстве защитной плёнкой.

Мягкое битумное покрытие производят как разнообразной формы, так и разным количеством слоёв. Естественно, чем слоёв будет больше, тем и срок эксплуатации будет дольше. Многослойная черепица выглядит рельефно. Конечно, многослойность материала не только улучшает внешний вид, но и в несколько раз повышает стоимость.
