Верстак из поддонов в гараж своими руками

Как сделать слесарный верстак своими руками: советы по изготовлению металлического самодельного оборудования

Особенности конструкции
Этап проектирования
Рекомендации по изготовлению

Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла

Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:

Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
Тумбочки не должны занимать все свободное пространство под столом.
Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.

Этап проектирования

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Столешницу стоит изготовить из досок, а сверху накрыть листовым металлом толщиной в 2 мм

Здесь особое внимание необходимо уделить древесине, которая должна быть хорошо высушена, чтобы в будущем поверхность под металлом не начала искривляться

Каркас полок и другие не силовые элементы конструкции можно изготовить из уголка 20х20х3 мм. Силовая полка выполняется из древесины толщиной около 20 мм, после чего может быть обшита стальным листом. Для изготовления остальных полок можно использовать фанеру.

Из уголка нарезаются заготовки необходимой длины и затем с помощью сварки соединяются. Опорные пластины, прикрепленные к ножкам, способны сделать конструкцию достаточно устойчивой.

Однако их можно прикрепить к полу, используя анкерные болты или шурупы с шестигранной головкой.

Выбираются крепежные элементы в зависимости от материала пола. Заключительный этап изготовления станины предполагает ее обработку краской.

Для столешницы потребуются следующие материалы:

Уголок металлический 20х20 мм.
Доска толщиной 50 мм.
Стальной лист толщиной в 2 мм.

Перед началом сборки столешницы, деревянные элементы стоит покрыть огнеупорным составом, который способен защитить доски не только от искр, но и жуков-короедов. Когда доски будут плотно уложены, столешница накрывается листом железа и выравнивается.

После этого по контуру верстака укладывается уголок 20х20 и крепится с помощью болтов к основанию. Для удобства работы на оборудовании стоит использовать крепежные элементы с потайными головками.

Для изготовления ящиков листовой металл раскраивается в соответствии с чертежом, и ему придается необходимая форма. После этого конструкцию остается сварить по углам и вставить в направляющие верстака. Когда все работы по его изготовлению будут завершены, можно начать устанавливать дополнительное навесное оборудование.

Преимущества

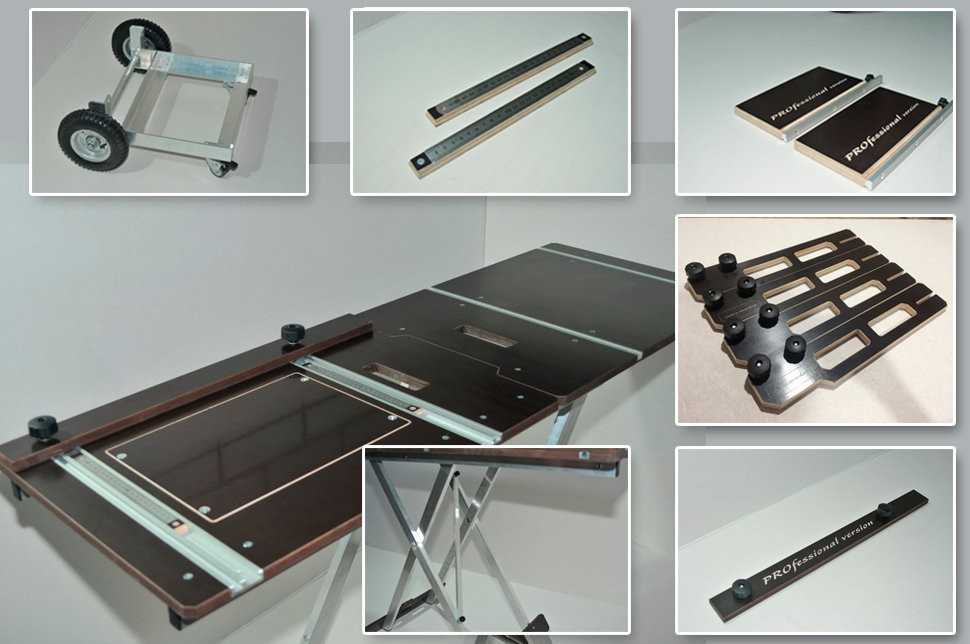

Пользователи стола-трансформера из линейки «Мастер» выделяют много плюсов. Основные из них:

Трансформируемость. Обеспечивает легкость и оперативность разбора и сбора конструкции.
Прочность. Позволяет использовать оборудование для разных функций без риска получения повреждений.
Многофункциональность. Пригоден для работы в домашних условиях, небольших мастерских или производственных цехах.
Вместительность. Столешница выполнена с учетом нужного количества места для раскладки на ней всех требуемых инструментов, что положительно отражается на повышении скорости выполнения работы.
Мобильность. Небольшие размеры и оснащение колёсной базой без труда позволяют перевозить верстак с одного объекта на другой.

Как рассчитать размеры верстака в гараж: рекомендуемые габариты

Размеры конструкции подбираются индивидуально в зависимости от предпочтений владельца, а также с учетом предполагаемых видов работ. Ширина типовых конструкций находится в пределах 0,7-1,2 м, а длина составляет от 1,5 до 2 м. Верстаки бывают одноместными и двухместными. Различия между этими конструкциями заключаются в длине и количестве тумбочек с выдвижными ящиками. Если рабочий стол будет одноместным, в этом случае оптимальные габариты столешницы будут составлять 0,8х0,8х1,5 м. В двухместных конструкциях длина увеличена до 2,8 м.

Чертеж простого столярного верстака с размерами для гаража

Высоту столярного верстака подбирают с учетом роста мастера, который будет за ним работать. Обычно этот показатель варьируется в диапазоне от 85 до 95 см. Проверить правильность расчетов достаточно просто. Если, стоя у стола, мастер может свободно упереться ладонями в его крышку, значит, высота подобрана верно

Очень важно не ошибиться с этим показателем, поскольку частые вытягивания и сгибания вредны для спины человека и могут привести к быстрому утомлению

То же самое касается и металлических конструкций, которые могут использоваться еще и для слесарных работ. В любом случае рабочий стол должен быть устойчивым и очень прочным. Минимальная толщина крышки равна 5 см. В качестве обивки применяется текстолит или линолеум, которые защитят столешницу от повреждений. В слесарных верстаках деревянная поверхность рабочего места закрывается стальной крышкой. Минимальная толщина этого покрытия – 5 мм.

Установка дополнительного оборудования

Верстак без дополнительных элементов представляет собой обычный стол с усиленной крышкой. Для удобства работы используются различные приспособления:

тиски;
упоры для фиксации заготовок при строгании ручным инструментом;
экран для размещения инструментов;
полки, карниз с подсветкой.

Столярные тиски — это две деревянных доски, одна неподвижная, другая перемещается винтом по двум параллельным направляющим. Основные элементы тисков:

винт с воротком на конце и упорной пластиной;
гайка, закрепленная (приваренная) к упорной пластине;
направляющие, жестко закрепленные на подвижной планке и проходящие сквозь неподвижную часть.

Обычно приобретают готовую конструкцию, где требуется только установить деревянные планки на металлические пластины. Упоры — это обычные деревянные штыри, которые вставляются в отверстия на крышке верстака. В настоящее время эти элементы используются мало, так как их сменили струбцины различной конструкции.

Экран — это щит с кронштейнами, на которых крепятся инструменты. Приспособление удобно тем, что все необходимые и часто используемые приспособления находятся всегда под рукой. Для изготовления применяют листовые материалы — фанеру, МДФ, ДСП и т.п. Обычно инструмент подвешивают на кронштейне (можно использовать обычные гвозди или шурупы) и обводят карандашом, чтобы впоследствии было легче их помещать на место. В продаже имеются готовые конструкции с перфорацией, которые крепят на стену позади верстака, но приобретать их нецелесообразно.

Полки и карниз с подсветкой — полезные элементы, позволяющие хранить в доступном месте различные материалы или расходники. Освещение рабочего места — важный момент, возможность непосредственной подсветки на поверхность рабочего стола позволяет повысить точность и безопасность работ.

Столярный верстак, изготовленный своими руками, дает массу возможностей ускорить работу и повысить ее качество. Принципиальное отличие от слесарных моделей заключается в материале и толщине столешницы, изготовленной из деревянных досок толщиной около 7-9 см. Такая конструкция обеспечивает неподвижность и отсутствие упругости, нежелательной при выполнении работ с электроинструментом. Остальные элементы конструкции выбирают исходя из собственных потребностей и представлений об удобстве. Основная задача — правильный выбор высоты и площади столешницы, так как от них зависит производительность и качество работы.

Подготовка к производству

Прежде чем приступить к изготовлению складного верстака своими руками, нужно спланировать и подготовить все необходимые инструменты и материалы.

Инструмент и станки

В процессе производства потребуются следующие инструменты и приспособления:

Циркулярная пила или распиловочный станок;
Торцевая пила;
Сверлильный станок;
Шлифовальный станок;
Дрель или шуруповерт;
Электролобзик с пилками;
Уровень;
Ручной инструмент (отвертка, молоток и пр.).

Материалы и фурнитура

В процессе производства потребуются следующие материалы и комплектующие:

Фанера толщиной 15-30мм (как вариант применить ДСП или в крайнем случае OSB);
Брус (сосна) 80х40;
Рояльная петля;
Болты М10 с гайками и шайбами (как вариант можно использовать шпильку);
Саморезы.

Как сделать выдвижной ящик столярного верстака из фанеры

Напилите заготовки корпуса ящика из 10-миллиметровой фанеры, а для днища возьмите лист толщиной 5 мм.

Схема раскроя деталей для двух фанерных ящиков: 1 – передняя панель; 2 – задний вкладыш; 3 – боковая стенка; 4 – передний вкладыш.

Обработайте заготовки шлифовальной машиной.

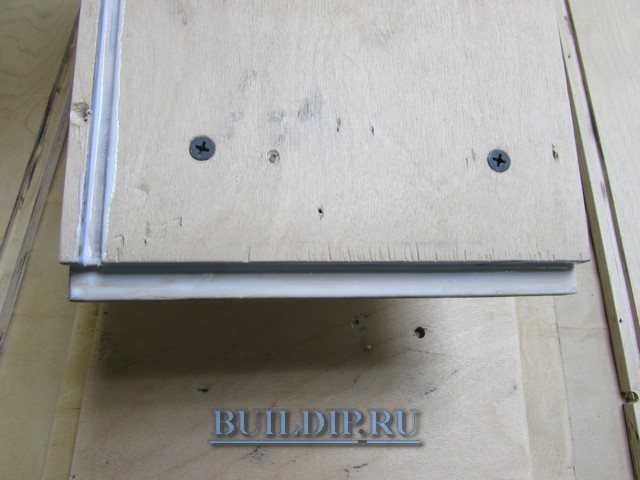

Сделайте пазы под фанерное дно в боковых стенках, заднем и переднем вкладышем. Зачистите заусенцы наждачной бумагой.

Склейте и скрутите шурупами детали передней и задней стенок.

Нанесите клей на стыки и в паз.

Соберите конструкцию, использую уголки и струбцины.

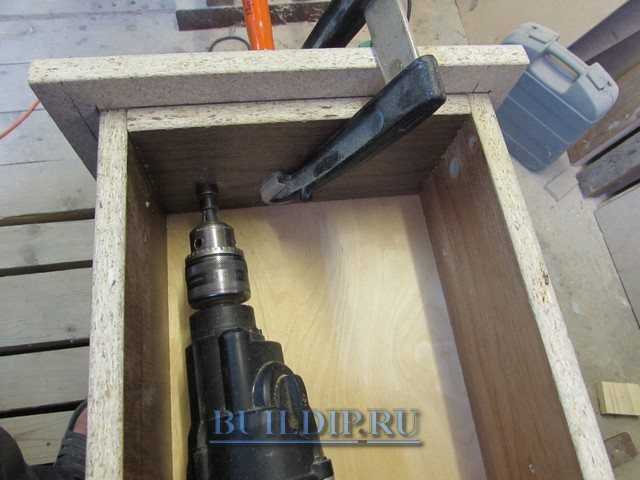

Скрепите детали шурупами, высверливая направляющие отверстия.

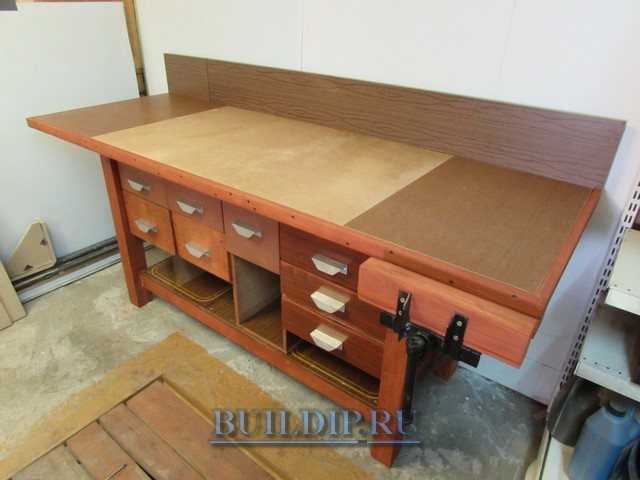

Соберите своими руками второй фанерный ящик.

Установите на задней стенке столярного верстака панель, предназначенную для увеличения жесткости конструкции и для размещения ручного инструмента.

Покройте отделочным составом ящики и обрезанные торцы древесно-стружечных плит.

Подведите к изготовленному своими руками верстаку электропитание и займитесь наполнением контейнеров инструментами.

Какой материал выбрать

Материал верстака определяется назначением приспособления. Если стол нужен для простой работы, на него не будут возлагаться большие нагрузки, то дерево вполне сгодится. Для изготовления верстака подойдет брус 50х100 мм, из которого собирают каркас, скрепляя его болтами либо саморезами. Чтобы конструкция была крепче, используют распорки из дерева между ножками сверху и снизу. Нижние распорки монтируют на уровне 15 см от пола.

Для столешницы лучше использовать строганую доску твердых пород деревьев, например, дуб. За неимением такового подойдет влагостойкая фанера. Ее толщина должна быть не менее 40 мм.

Несмотря на простоту изготовления верстака из дерева, он все же имеет некоторые недостатки:

не рассчитан на большие нагрузки;
проблематично установить несколько инструментов, например, сверлильный станок, тиски и пр.;
недолговечность материала;
дерево впитывает масло и прочие средства, в нем застревают металлические стружки;
есть опасность возгорания.

Металлический верстак лишен перечисленных минусов. Такой стол обладает:

высокой надежностью;
небольшими размерами;
устойчивостью;
возможностью надежного крепления инструментов;
простотой в уходе;
безопасностью в случае пожара.

Однако по финансовым и временным затратам такой стол уступает конструкции из дерева.

Требования безопасности к самодельной конструкции верстака

Любая конструкция должна быть в первую очередь безопасной, а уж потом функциональной и практичной.

Работа за верстаком несет в себе потенциальную опасность, поэтому необходимо соответствовать следующим требованиям:

Верстак должен быть надежно закреплен на земле и не раскачиваться во время работы.
Стол, обитый листовой сталью, должен быть снабжен защитной сеткой высотой не менее 1 метра, идущей по всей длине верстака.
Рабочее место должно быть оформлено удобно и эргономично – все под рукой и ничто не мешает рабочему процессу.
Углы стола не должны иметь острых краев.
Клинья в отверстиях должны держаться прочно, но не настолько, чтобы края не скалывались. Отверстия делаются одинакового размера.
Винты хорошо смазаны для обеспечения плавного движения подвижных частей верстака

Изготавливаются из металла, реже из дерева
По окончании работы их следует немного ослабить и подержать в распущенном положении.
Поверхность столешницы полируется, важно добиться гладкости, отсутствия дефектов. Рабочую поверхность необходимо постоянно очищать от стружки и масла.
Содержите пол возле верстака в чистоте, иначе можно получить травму.
Губки тисков должны иметь мягкие накладки, обеспечивающие надежный зажим заготовок.
При использовании нескольких тисков расстояние между ними должно быть не менее одного метра.
При работе с электроинструментом следует использовать резиновые прокладки, гасящие вибрацию.
Не ставьте на верстак горячие вещи, не обливайте их водой и не ставьте рядом обогреватели.
При сверлении, пилении и других работах, которые могут повредить поверхность столешницы, подложите под обрабатываемую заготовку защитную доску.
Правильно сконструированный верстак выдерживает нагрузку около 200 килограммов.

Важно! Мастер также должен помнить о вашей безопасности. Рабочее место должно быть хорошо освещено, инструменты исправны, тиски снабжены насечками без работы, прочно фиксируют детали. Работать следует в специальных защитных очках

Работать следует в специальных защитных очках.

Наиболее расширенные требования к письменным столам описаны в ГОСТ 20400 и ГОСТ 22046. Верстак должен отвечать всем требованиям безопасности, и только после выполнения всех условий можно начинать работу.

Инструменты

Какой набор инструментов будет необходим мастеру:

металлический уголок;
саморезы по металлу;
анкерные болты;
шурупы;
рулетка;
дрель;
пила;
наждак;
болгарка;
ручная ножовка;
молоток;
набор отверток;
столярный клей;
краска.

Конечно же, перечень может изменяться в зависимости от того, какой материал вы решили выбрать под основу верстака, и какой конструкции он будет.

Справка: крайне важно в самом начале определиться с высотой верстака. Опытному мастеру под силу будет сделать устройство с регулируемой высотой, остальным рекомендуется ориентироваться на расстояние от крайней точки согнутой в локте руки до пола.

Как он устроен?

Устройство

Верстак плотника представляет собой полностью деревянный рабочий стол, имеющий несколько основных элементов:

основание (подверстачье);
столешница (крышка);
дополнительные элементы.

Основным элементом является столешница. Использовать для нее обычные листовые материалы — фанеру или ДСП — не следует, так как они не обладают достаточной прочностью и жесткостью. Традиционным способом проверки надежности столешницы был удар киянкой по ее поверхности. Предметы, лежащие на ней, не должны при этом подпрыгивать. Листовые материалы этого не могут обеспечить из-за малой толщины, образующей излишнюю упругость.

Столешницу классического верстака склеивают из деревянных планок, поставленных на ребро. Толщина такого щита составляет 6-8 см. Традиция предписывает использовать буковые или дубовые доски, но в настоящее время их стало сложно отыскать, и стоимость такого верстака окажется слишком велика, поэтому можно обойтись обычной сосной. Часто столешницу собирают из двух щитов, оставляя в центральной части продольную щель. Она позволяет распиливать детали, не опирая их на край, а надежно фиксируя всей площадью на опорной поверхности.

Основание верстака представляет собой две опоры рамного типа, соединенные двумя царгами. Опоры собираются максимально жестко в шип-паз на клеевое соединение. Царги вставляются в сквозные гнезда и фиксируются клиньями, которые периодически подбивают для усиления прочности. Такой способ сборки исключает расшатывание верстака и обеспечивает его неподвижность независимо от рабочих нагрузок.

Дополнительные элементы:

тиски;
гнезда для установки упорных клиньев;
лоток для временного размещения инструмента;
дополнительная полка под основной столешницей.

Тиски столярного верстака отличаются от слесарных тем, что прижимающие поверхности сделаны из дерева. Металлические губки обычных приспособлений мнут древесину и портят заготовку, а деревянные элементы позволяют зафиксировать деталь без деформаций поверхности. На классическом верстаке имеется двое тисков, передние и задние. Первые расположены с краю длинной стороны крышки, вторые — с торца. Упоры обычно хранятся отдельно и вставляются в соответствующие гнезда по необходимости. Лоток необходим для временного размещения инструментов, чтобы они не падали на пол. Установка дополнительной полки — более позднее изобретение, которое использовалось не всеми.

Используются и другие конструкции верстаков. Встречаются образцы, крышка которых не отличается от классической, а основание имеет одну или две тумбы с дверцами и выдвижными ящиками. В результате получается гибрид слесарного и столярного верстаков, удобный для небольших мастерских. Необходимо учитывать, что традиционные модели верстаков разрабатывались давно, когда для работы использовался ручной инструмент. Форма и общее устройство крышки рассчитано под применение старых, ныне малоизвестных приспособлений. Изменились и приемы работы, требующие соответствующей организации рабочего места.

Как сделать несложные столярные тиски для верстака

Верстак без тисков — это не больше, чем просто стол. Столярные тиски являются необходимым приспособлением для каждого мастера. Они обеспечивают надёжную фиксацию деревянных и металлических деталей во время их обработки. За основу конструкции взяты тиски Моксона с двумя винтами – надежный, бюджетный и простой в изготовлении вариант. К тому же инструментом, сделанным своими руками, пользоваться вдвойне приятнее, чем покупным. Поэтому ловите инструкцию, как сделать столярные тиски из дерева своими руками.

Понадобится Необходимые материалы:

2 куска фанеры толщиной 10 мм(губка на верстаке – 480 х 90 мм, второй не более 250х80 под рукоятки),
Брус 45х90 мм, длиной 480 мм;
Свёрла различного диаметра – 1, 4, 8, 10, 12 мм;
Шпильки М10х250 – 2 шт. (я бы рекомендовал использовать весь крепеж М12, но забивных гаек такого диаметра не нашел);
Саморезы по дереву;
Забивные гайки М10 – 4 шт.;
Кольцевые коронки по дереву различного диаметра;
Сверло Форстнера (за неимением использовал перовое сверло на 22);
Клей по дереву;
Короткий кусок стальной проволоки диаметром 1 мм.

Шуруповерт;
Струбцина – 2 шт.;
Молоток;
Угольник;
Карандаш;
Стамеска (не нужна, если воспользуетесь сверлом Форстнера);
Кусачки.

Пошаговая инструкция изготовления столярных тисков: 1. Отмеряем с обеих сторон фанеры по 10 см, центруем и отмечаем точки будущих отверстий под винты.

2. Для удобства закрепляем фанеру и брус между собой струбциной. 3. Просверливаем насквозь в отмеченных точках отверстие диаметром 12 мм. Сверло используйте в зависимости от того, каким будет диаметр ваших шпилек плюс 2 мм. 4. С помощью дрели делаем отверстия 3-4 мм под саморезы для дальнейшего крепления будущей неподвижной части тисков к верстаку. Отверстия располагаем по 2 по краям и 2 в середине, делая небольшой отступ от краёв. 5. Чтобы гарантированно спрятать шляпки саморезов сверлом по металлу диаметром 12 мм, делаем небольшие углубления в проделанных отверстиях. 6. Крепим фанеру к верстаку с помощью саморезов по дереву. Стационарная губка тисков готова. 7. Далее, используя в качестве кондуктора отверстия под шпильки (12 мм) в фанере сверлим сам верстак. 8. Берём 2 забивные гайки М10 (их называют еще врезными) и забиваем их к верстаку с обратной стороны. 9. Берём небольшой отрезок фанеры, отмечаем и центруем на нём диаметры будущих рукояток с помощью коронок по дереву. Диаметр рукояток подбирайте под свою руку – я выбрал 67 и 54 мм. 10. Нужно отметить 2 больших шайбы и 2 поменьше диаметром, на 1,5-2 см. 11. Просверлите в середине каждого размеченного диаметра отверстие, диаметр которого будет совпадать с диаметром направляющего сверла в коронках – в моем случае это 8 мм. Можно обойтись без этого шага, а сразу просверлить отверстие штатным центральным сверлом кольцевых коронок. 12. С помощью коронок вырезаем шайбы и обрабатываем их края наждачной бумагой. 13. Сверлом, равным наружному диаметру закладной гайки (12 vv), расширяем отверстия в маленьких шайбах. 14. В больших шайбах просверливаем небольшие углубления сверлом Форстнера на 22, чтобы туда без зазоров вставлялись шляпки забивных гаек. За неимением оного пришлось сделать отверстия перовым сверлом и немного поработать стамеской. 15. Врезные гайки вставляем и вбиваем в маленькие шайбы. 16. Вкрутите шпильки заподлицо с шляпкой гайки. 17. Теперь необходимо законтрить резьбовое соединение. Прикрепите обе конструкции струбциной к удобной поверхности. Я воспользовался брусом для будущих тисков. 18. Сверлом по металлу 1мм сделайте отверстия в шляпках закладных гаек по границе резьбы. Глубина сверления не более 1 см. 19. Откусите такой же длины кусочки стальной проволоки и вставьте их в просверленные отверстия, чтобы зафиксировать конструкцию. 20. Смажьте стороны шайб клеем по дереву и плотно закрепите их между собой соосно, зафиксировав струбциной до полного высыхания. 21. Сверлом на 3-4 мм сделайте с внутренней стороны рукоятокпо два отверстия по бокам от шпильки глубиной не более 10 мм. 22. Сделайте потайные фаски под шляпки саморезов. 23. Для надёжности закрепите части рукоятки саморезами по дереву. 24. Вставьте шпильки в отверстия в большом бруске, прикрутите их к основной части на верстаке. 25. Тиски готовы. Смотрите видео Подробную инструкцию как изготовить тиски для верстака своими руками смотри в видео.

Назначение

В первую очередь столярный верстак предназначается для непосредственного проведения работ с деревом. Поэтому его столешница должна иметь жесткое крепление. При желании она может быть оборудована дополнительными элементами и инструментами, расширяющими функциональные возможности, такими как столярные тиски.

Если сделать его модульным, это позволит сэкономить место в мастерской. Так, его можно дополнить различными ящиками и шкафами, в которых разместится инструмент, рассортированный по типу и назначению. Задняя стенка также не будет пустовать — она прекрасно подходит для расположения мелких крепежных элементов, таких как саморезы, хомуты и т. д.

При выборе конструкции для будущего верстака, изготовленного своими руками, следует учесть следующие моменты:

каким будет характер преобладающих планируемых работ, выполняемых на нем;
сколько есть свободного места в помещении;
какие требуются дополнительные функции и модули, нужно ли подводить электричество и размещать на верстаке стационарные инструменты и станки.

Если продумать эти вопросы заранее, впоследствии не придется вносить изменения в конструкцию и гадать, как лучше всего переделать тот или иной элемент.

Как сделать модули с удобными выдвижными ящиками

Устройство корпусов этих модулей идентично предыдущим конструкциям. Размещаемый на роликовых направляющих выдвижной контейнер изготавливается с учетом монтажного зазора, поэтому его ширина будет меньше внутреннего размера корпуса на 26 мм (для распространенных направляющих толщиной 12 мм).

Устройство модуля и детали ящика: 1 – сборочная схема; 2 – задняя и передняя стенки; 3 – передняя панель; 4 – днище; 5 – боковые стенки.

Перед сборкой корпуса закрепите на боковинах ограничительные деревянные рейки и металлические направляющие.

Схема монтажа направляющих на стенках корпуса.

Закрепите готовый модуль под крышкой верстака.

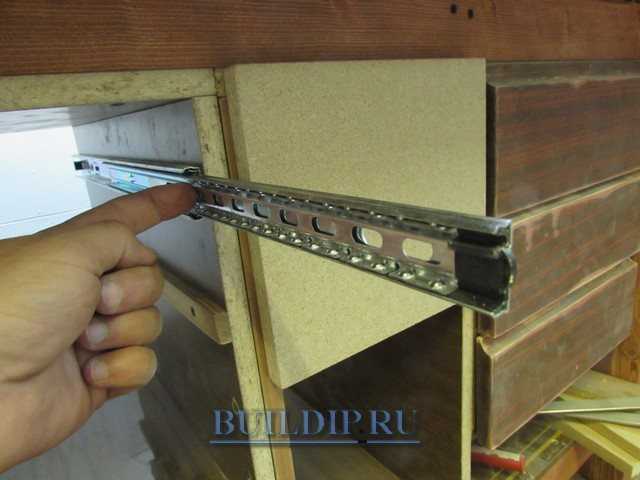

Для установки направляющих на ящике отщелкните фиксаторы и вытащите малые рельсы.

Закрепите детали на стенках. Нужное расстояние от кромки до направляющей определите самостоятельно исходя из конкретной конструкции и зазора в 10 мм между стенкой ящика и верхней панели каркаса.

Выдвиньте до упора средние рельсы.

Вставляйте одновременно оба направляющие, придерживая пальцами средние рельсы. Если ящик «пошел» туго, выньте его и попробуйте заново.

Поставьте переднюю накладку на место.

Верстак: это главный элемент мастерской деревообработчика

В любой мастерской, где работают с деревом, обязательно присутствует столярный верстак. Независимо от того, каким образом осуществляется обработка материала (вручную или с помощью электрического инструмента), наличие этого элемента позволяет не только грамотно организовать рабочее пространство, но и сделать его более удобным и комфортным. Все это в конечном счете сказывается на результате. В таких условиях повышается производительность мастера и качество его работ.

Любой столяр не может обойтись в работе без столярного верстака

Верстак представляет собой рабочий стол, который используется для обработки деревянных изделий вручную или механическим способом. Его конструкция и эргономичные возможности рассчитаны таким образом, чтобы мастеру было удобно фиксировать детали в разных положениях для выполнения различных задач.

Верстак позволяет выполнять такие операции:

сборку деревянных конструкций;
изготовление деталей из древесины;
обработку заготовок лакирующими составами и другими средствами.

Столярный верстак – это стол, на котором мастер обрабатывает изделия из дерева

Устройство столярного верстака: особенности конструкции

Простейший столярный верстак состоит из двух элементов: верстачной доски (столешницы) и подверстачья (рамы, выполняющей несущую функцию). Рабочий стол в традиционном исполнении обязательно комплектуется тисками. В зависимости от размещения они могут быть фронтальными или торцевыми. С помощью тисков осуществляется фиксация деревянных заготовок в необходимом положении.

Устройство столярного верстака: 1 – передний зажим; 2 – задний зажим; 3 – винт; 4 – закрутки; 5 – лоток; 6 – упор; 7 – гнезда для клиньев; 8 – клинья; 9 – передние ножки; 10 – задние ножки; 11 – связи (2 шт.); 12 – клинья (4 шт.)

В крышке стола для мастерской, как и в губках тисков, выполненных из дерева, имеются отверстия. Их используют для установки упоров и прижимов, которые могут иметь разную высоту и размер сечения.

Перед работой упоры выставляются в определенной конфигурации, чтобы между ними можно было разместить деталь в необходимом положении. После того как заготовка установлена, она поджимается с помощью винтового механизма, которым оснащены тиски. Такая конструкция позволяет надежно зафиксировать деревянную деталь в горизонтальном положении.

Тиски можно использовать для работы с заготовками разной толщины. Специально для этого предусмотрены упоры разной высоты. Размер этого элемента подбирается так, чтобы в процессе обработки детали он не выступал за край и не мешал мастеру.

Обязательные составляющие самого простого верстака – это столешница и несущая рама
