Верстак столярный: чертежи, размеры, как сделать своими руками

Как устроены тиски для выполнения столярных работ

Конструкция тисков для столярных работ состоит из следующих элементов:

• опоры, которая одновременно является неподвижной зажимной губкой;
• подвижной зажимной губки;
• двух металлических направляющих, по которым перемещается подвижная губка;
• ходового винта, обеспечивающего перемещение подвижной губки;
• воротка, за счет которого ходовому винту сообщается вращение.

Основные части тисков для столярного верстака

Неподвижная опора столярных тисков надежно фиксируется на поверхности верстака, для чего используются длинные шурупы или болтовые крепежные элементы. Во многих серийных моделях предусмотрена возможность использования сменных накладок на подвижную и неподвижную губки. Такие накладки, повышающие универсальность столярных тисков, могут быть изготовлены из металла и полимерных материалов.

Поскольку верстачные тиски часто используются для обработки габаритных деревянных изделий, в конструкции многих моделей предусмотрен пружинный механизм, который облегчает выполняемые манипуляции. Такой механизм, который может быть установлен и на самодельные столярные тиски, обеспечивает предварительный зажим детали (окончательно она фиксируется при помощи ходового винта). Если этот механизм в конструкции верстачных тисков отсутствует, то столяру придется долго держать на весу деревянную заготовку, прежде чем к ней подведется подвижная зажимная губка.

Самодельный фиксатор зажима губок

Особенности конструкции верстака

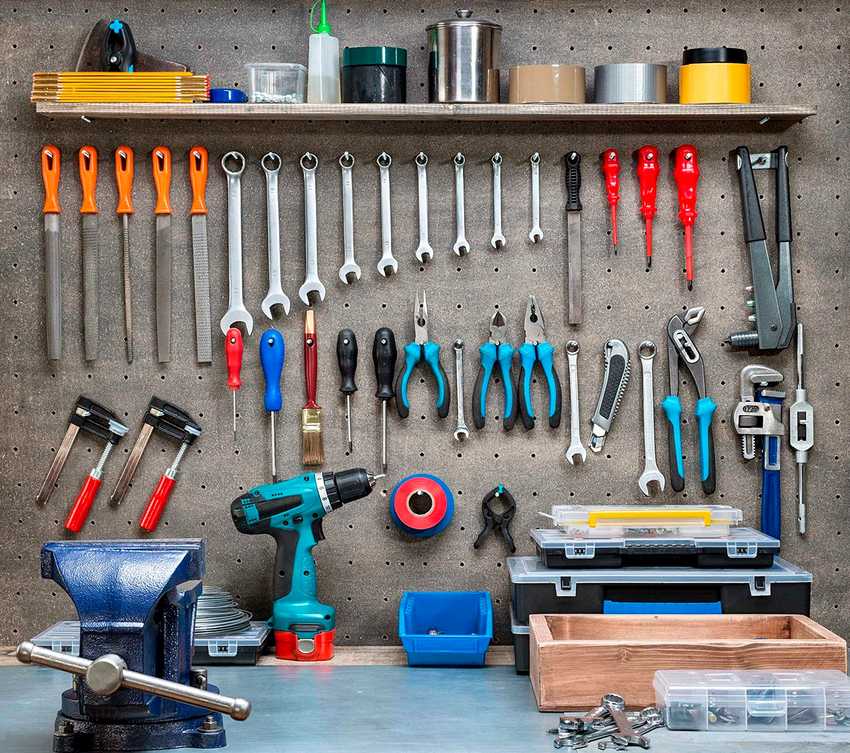

Рабочий верстак для гаража часто сравнивают с письменным столом, потому что он обеспечивает удобство проведения разнообразных работ

и дает возможность все необходимые инструменты держать под рукой. Таким образом, кроме столешницы, он имеет большое количество полок и ящиков. Конструкция верстака состоит из следующих элементов:

Обязательно верстак должно хорошо освещаться. Для этого устанавливают стационарную поворотную лампу

, которая включается в розетку. Ее можно оборудовать на стене, возле верстака, но гораздо практичнее встроить электрооборудование непосредственно в него. В этом случае не будет никаких проблем с электрификацией, если потребуется установить стол на новое место.

Верстаки для гаража

Верстак столярный складной

Стол в мастерскую своими руками можно изготовить самых различных конструкций. Ранее представленная пошаговая инструкция позволяет получить довольно массивную конструкцию, для установки которой потребуется много свободного места. При желании также можно провести создание конструкции, которая будет складываться и раскладываться при необходимости.

Раскладной верстак столярный для мастерской характеризуется следующим образом:

1. При соединении всех элементов применяются болты и другие разъемные элементы. За счет этого можно быстро разобрать конструкцию. Сварка в данном случае практически не применяется. Применение болтов и шурупов существенно снижает жесткость конструкции. Поэтому складные верстаки применяются при выполнении незначительных работ.
2. Как правило, для повышения мобильности верстака применяются легкие материалы. Примером можно назвать различный тонкостенный профиль. Лучше всего выбирать металл, который не реагирует на воздействие повышенной влажности. Именно поэтому верстак прослужит довольно долго.
3. Некоторые схемы предусматривают создание подвижных элементов, которые существенно повышают функциональность устройства. Примером назовем случай, когда следует размещать столешницу под определенным углом к несущему элементу. За счет этого размещается довольно большое количество направляющих.

Эти моменты следует учитывать при создании самодельного раскладного верстака.

В заключение отметим, что покупной верстак имеет достаточно высокую стоимость. Именно поэтому многие решают изготовить конструкцию своими руками. Конечно, для этого понадобится металл и другие элементы, которые можно только приобрести.

Верстак складной универсальный

Замечательно иметь свой большой профессиональный верстак, но для обычного гаража или небольшой домашней мастерской чаще всего это просто нереально. Как вариант, самостоятельно изготовить верстак складной универсальный, такой, как видите на фотографии. Многофункциональная конструкция позволяет экономить свободное пространство и полноценно выполнять почти все виды работ. Основное преимущество такое же, как у стола трансформера, его можно разложить, когда есть необходимость и собрать, когда он не нужен. Ниже представлены общие чертежи и схемы.

Идея заключается в том, чтобы из трехмерной конструкции сделать двухмерную. Естественно, чтобы изготовить такую сложную конструкцию, необходимы точные расчеты. Процесс пошаговой сборки по казан на пошаговых фотографиях ниже. Конечно, есть много нюансов, которые необходимо учитывать, вся система будет нормально работать, если правильно отрегулировать все перемычки и рычаги. Под галереей указана ссылка на источник, где вы можете узнать более детальную информацию.

Источник фото www.instructables.com/id/Folding-Workbench-and-Bench-Top-Power-Tool-Organiz/?ALLSTEPS

Отсек столярного стола для переносного ящика

Средний модуль изготавливается во всю высоту подверстачья для усиления жесткости столярного верстака. Для корпуса возьмите ДСП толщиной 16 мм и вырежьте две боковины, дно и крышку.

Корпус среднего модуля: 1 – схема каркаса; 2 – боковая стенка; 3 – нижняя и верхняя панели.

Прикрепите к боковинам направляющие планки, соберите каркас на шурупах и установите вплотную к правому блоку.

Подготовьте детали для выдвижного ящика.

Чертежи элементов ящика: 1 – длинная стенка; 2 – короткая стенка; 3 – днище; 4 – передняя накладка; 5 – рейка.

Циркулярной пилой выберите пазы в стенках, что можно сделать обычным диском. Выставьте глубину пропила 6 мм, а ширину 8 мм. Прогоните все четыре детали. Сдвиньте продольный упор пилы на 2 мм и выполните пробный пропил. Проверьте паз и отрегулируйте упор, если нужно. Прогоните остальные заготовки.

Соберите модуль и установите снизу рейки, защищающие кромки ДСП от сколов и обеспечивающие более «гладкий» ход.

Закрепите лицевую панель шурупами и поставьте ящик на место.

Особенности универсальных моделей

Модели такого типа отличаются широкой функциональностью и высоким уровнем прочностных качеств. Конструкция универсального верстака формируется крышкой и подверстачьем. Несущая часть обычно выполняется из металла, а крышка – из МДФ, пластика или твердотельной цельной древесины. От столярных моделей устройства такого типа переняли небольшую массу и эргономику. Слесарные же требования заставляют разработчиков предусматривать возможность противодействия динамическим нагрузкам в операциях над металлическими заготовками. Очевидно, что верстак универсальный не может в полной мере удовлетворять запросам плотников и столяров одновременно, поэтому от некоторых функциональных частей создателям приходится отказываться. К примеру, в отличие от типичных слесарных модификаций, такой верстак обычно не имеет специальных фиксаторов для электрооборудования.

Как собрать металлический верстак в гараже своими руками: фото и пошаговая технология

Металлическая конструкция собирается на основе стального уголка. В роли вспомогательного инструмента выступает болгарка и сварочный аппарат.

Рабочая поверхность слесарного верстака должна быть из листовой стали толщиной не менее 0,5 см

В первую очередь для создания верстака в гараже из металла своими руками нужно вырезать каркасную заготовку для верхнего полотна. В слесарных столах рабочую поверхность лучше делать из листовой стали толщиной не менее 0,5 см. На поверхности в соответствии с чертежом устанавливаются уголки, которые впоследствии будут использоваться для фиксации основания столешницы. Перед тем как эти элементы будут окончательно закреплены сваркой, их следует выровнять по углам и закрепить струбцинами. После этого соединительные швы тщательно зачищаются.

Если у мастера имеется под рукой полуавтоматический сварочный аппарат, можно предварительно соединить между собой металлические заготовки стола. Уже после этого на них фиксируется стальной лист. При этом обязательно применяется точечная сварка. Если при соединении рабочей поверхности с металлической рамой пользоваться стандартной технологией, существует большая вероятность перегрева, а также повреждения листа. В результате на поверхности столешницы могут появиться волны, которые будут создавать неудобства в процессе работы.

На следующем этапе из стального уголка нужно изготовить вертикальные стойки и соединить их с каркасной частью. Если в гараже пол усыпан щебенкой, для большей устойчивости верстака нужно приварить к его ножкам специальные опоры (пятаки). В помещениях с бетонными полами рабочий стол закрепляется анкерными болтами. Для этого также потребуется предусмотреть в конструкции соответствующие элементы.

Затем изготавливаются поперечины. Они привариваются горизонтально внизу на опорных стойках. Для усиления конструкции на задней части стола нужно установить диагональную распорку. Под ящики, которые могут быть изготовлены из любых подручных материалов, нужно приварить поперечные отрезки и продольные уголки.

Готовая конструкция нуждается в финишной доработке. На завершающем этапе швы металлической конструкции зачищаются и обрабатываются грунтовкой, после чего весь стол окрашивается. Отделка деревянного стола предполагает шлифовку и окрашивание/лакирование.

Качественно сделанный верстак позволит создать оптимальные условия для работы в гараже. При соблюдении всех необходимых требований конструкция прослужит долгое время.

Верстак для гаража: его предназначение и виды

Первоначально верстак использовался исключительно при обработке дерева, и главной его задачей было закрепление заготовки для упора в применении инструментов. Для этого вырубали по краю столешницы различные по форме отверстия, забивали клинья, вставляли гребёнки и чурки для упора или как направляющие. Такой верстак получил название классический.

Простейшая конструкция верстака выглядит так:

• несущая рама на ножках;
• толстая столешница, с мощной поверхностью;
• дополнительная полка под столешницей для хранения инструментов и приспособлений;
• полки или выдвижные ящики, увеличивающие площади хранения.

Интересно: Сейчас популярна компьютерная игра Minecraft, которая для стимуляции творчества предлагает игрокам создать виртуально верстак из древесины от А до Я, в любой модификации.

Совершенствование инструментария, появление электрооборудования сказалось на модификации верстака. А ручная обработка нового материала — металла создала совершенно новый вид рабочего стола для слесарных работ. Так по назначению сегодня различают верстаки:

• плотницкий;
• столярный;
• слесарный;
• универсальный.

Стол в гараж своими руками — фото варианты:

Рабочий стол в гараж может быть рассчитан на разное количество работников, или места зонирования.

В таком случае различают верстаки:

• одноместные;
• двухместные;
• многоместные.

Дополнение возможностей специализированного рабочего места породило такие его разновидности:

• складной;
• передвижной (на колёсиках);
• верстак откидной пристенный;
• верстак-шкаф (с секциями для хранения инструмента).

По материалу, из которого изготовлен рабочий стол для обработки материалов, различают:

• деревянные (из прочных пород дерева);
• металлические (сварные конструкции);
• комбинированные (деревянная основа усилена металлическим листом на столешнице, дополнена гребёнками из металла, винтами с ходовой резьбой; металлический корпус оснащён деревянными полками и ящиками).

Важно: Металлические части верстака нуждаются в антикоррозийном покрытии, а деревянные — в антисептической пропитке. Как выглядит самодельный верстак для гаража смотрите видео:. Как выглядит самодельный верстак для гаража смотрите видео:

Как выглядит самодельный верстак для гаража смотрите видео:

Распространенные бренды

В продаже встречается довольно большое количество различных моделей, предназначенных для работы в домашней мастерской. Наиболее востребованными являются следующие из них:

1. Wolfcraft Master 600 — верстак с повышенной устойчивостью, который при работе не дает люфт. При создании столешницы применяется толстый лист ДСП. Модель позволяет использовать механический или электрический инструмент. Единственным недостатком можно назвать отсутствие ограничительной кромочной ленты.
2. Энкор 14218 — многофункциональное профессиональное оборудование, которое предназначено для обработки заготовок из различных материалов. Столешница может применяться для обработки круглых заготовок, она состоит из двух частей. Каждая половина рабочей поверхности может располагаться под углом 45 или 90 градусов. Специальные отверстия позволяют крепить различное обрабатывающее оборудование.
3. Энкор 14220 — модель верстака с возможностью регулировки расположения рабочей поверхности по высоте и наклону. Столешница изготавливается из ДСП. Для пластиковых упоров расположены специальные отверстия.
4. Bosch PWB 600 — модель, обеспечивающая высокую безопасность работы. Для сборки верстака не требуются специальные инструменты. Особенностью модели можно назвать то, что на рабочей поверхности есть место для хранения подручных предметов. Столешница изготавливается из бамбука. При креплении негабаритных деталей можно использовать специальные фиксационные колодки, которые включаются в комплект поставки. Несущая конструкция изготавливается из алюминиевого профиля. Конструкция легко складывается и не занимает много свободного пространства.
5. Black&Decker WM 825 — предложение от немецкого производителя, снабжённое системой синхронизации, позволяющей зафиксировать заготовку только одной рукой. Для повышения комфорта работы с длинными пиломатериалами можно использовать специальный вертикальный фиксатор. При изготовлении несущего каркаса применяется металл, который имеет повышенную защиту от воздействия окружающей среды.
6. KETER 38730 — верстак слесарный складной, который имеет небольшой вес и компактные габариты. Для транспортировки можно использовать удобную ручку. При складывании толщина конструкции составляет всего 110 мм, за счет чего можно упростить ее хранение. На сборку верстака уходит не более минуты. Для крепления заготовки применяются специальные струбцины, которые включаются в комплект доставки. Конструкция способна выдерживать нагрузку около 450 кг.

Промышленные варианты исполнения имеют довольно высокую стоимость. При этом она зависит от функциональности устройства и популярности бренда, под которым оно выпускается. Поэтому готовые верстаки рекомендуется приобретать в том случае, если налаживается серийное производство. Если работы проводятся редко, то следует изготовить конструкцию своими руками.

На что обратить внимание при покупке: советы

В первую очередь, стоит определиться, с каким материалом планируется работать. Если только с деревом, то лучше купить столярный верстак, если с металлическими заготовками или деталями – слесарный. А вот если нужен функциональный верстак, который подойдет для обработки дерева и металла лучше выбрать универсальный.

Рекомендуем: 10 лучших усилителей сигнала сотовой связи и интернета

При выборе обращайте внимание и на конструктивные особенности. Так, например щели в корпусе столярного инструмента допускаются, поскольку не влияют на удобство использования

В случае со слесарным верстаком при работе щели быстро забьются металлической стружкой, которую придется постоянно сметать.

Немаловажный критерий при выборе – материал или покрытие столешницы. Линолеумный тип обшивки, фанера или МДФ – отличный вариант для работы с деревом или мелкими деталями. Стальные оцинкованные листы в качестве верхнего покрытия применяются в моделях, предназначенных для обработки металла. Полипропиленовые столешницы подойдут, если в работе используются лаки, краски, растворители.

Выбирайте габариты модели в соответствие с тем, для каких работ планируете использовать верстак, где устанавливать. Громоздкие, тяжелые верстаки устойчивы, но их сложно передвигать, если возникнет необходимость. Складные модели легко транспортировать и хранить даже в условиях городской квартиры

Также стоит обратить внимание на дополнительные опции – экраны, тумбы, в которых можно разместить инструменты, полки

Выбор моделей, входящих ТОП основан на анализе отзывов реальных покупателей, которые поделились своим мнением в Сети. Информация носит исключительно ознакомительный характер и не является рекламой.

Инструкция по изготовлению

1. Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.

2. Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. Производитель клея «Момент столяр» рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава. Поэтому если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания.

3. Уложив вторую заготовку поверх первой, по периметру будущей крышки стола подложите опорные доски и начинайте стягивать столешницу струбцинами. При этом не забывайте контролировать плоскостность детали при помощи правила. Центр заготовки стянуть струбцинами не получится, поэтому в этой части можно установить груз весом не менее 15 – 20 кг.

4. После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования.

5. Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.

6. Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост.

7. Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали.

8. Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм.

9. Для крепления столешницы к подверстачью длинные царги сверлят в трёх местах, через которые крепят детали верстака 8-миллиметровыми саморезами длиной не менее 100 мм.

10. Чтобы головка метизов и шайба не выпирала за пределы опорных элементов, в них делают углубление перьевым сверлом.

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Применение слесарного верстака

На таком столе выполняют следующие виды работ:

• доводочные;
• слесарно-сборочные;
• регулировочные;
• монтажные;
• наладочные;
• рихтовочные и другие.

Такое оборудование используют не только в помещениях подсобного характера, но и даже на станциях технического обслуживания машин, автосервисах и крупных промышленных предприятиях.

Надежный слесарный стол дополнительно оборудуют осветительными узлами, чтобы обрабатывать и ремонтировать на них различные изделия, тисками и прочими приспособлениями

Верстак предназначается для более эффективного применения рабочего места, поэтому при его создании своими руками принимают во внимание специфику производства и планировку помещений

Столешница верстака для столярных работ

Используйте для крышки верстака листы МДФ, ДСП или фанеры толщиной 16–20 мм. Склейте плиты в два слоя и получите столешницу толщиной в 32–40 мм.

Чертеж и устройство крышки верстака: 1 – кромочные планки (береза, клен); 2 – рабочая поверхность (твердая ДВП); 3 – несущая плита (ДСП, фанера или МДФ).

Для столешницы можно взять листы ДСП, оставшиеся от ненужной мебели. Например, подойдут стенки платяного шкафа. Возьмите их за основу и добавьте мелкие куски так, чтобы крышка столярного верстака получилась размерами 670х1940 мм.

Размещайте узкие плиты ближе к задней стенке и к центру верстака. Крупные листы располагайте в верхнем слое столешницы. Склейте раскроенные заготовки.

Скрепите листы саморезами, заглубляя их в раззенкованные отверстия. Обрежьте кромки ручной циркулярной пилой на расстоянии 20 мм от края.

Выровняйте столешницу относительно каркаса и закрепите шурупами.

Острогайте рейки для кромочных накладок. Отпилите скосы в 45° и нарежьте планки по длине. Положите на крышку верстака кусок ДВП, добавьте сверху ровную панель и скрепите всё это струбцинами.

Так проще крепить накладки. Выровняйте концы по краям столешницы и прижмите рейку к панели – верхняя плоскость встанет заподлицо с крышкой верстака. Придерживая планку одной рукой, высверлите направляющие отверстия и закрепить детали шурупами.

Переставьте приспособление на другую сторону и установите остальные накладки. Обработайте планки шлифмашиной.

Просверлите в углу плиты отверстие, позволяющее легко вытолкнуть ДВП из углубления при его замене.

Очистите поверхности от пыли и покройте деревянные части каркаса морилкой. Уложите ДВП в углубление крышки. Если вы используете куски материала, то зафиксируйте их с помощью двухстороннего скотча. Установите на верстаке столярные тиски.

Виды верстаков

Такие столы бывают двух видов:

• столярные;
• слесарные.

Столярный представляет собой металлический или деревянный каркас, столешница которого изготовлена из дерева. На нем лучше всего не обрабатывать металлические детали, потому что на его поверхности остаются следы от машинного масла, от которых очень трудно избавиться. Помимо этого, металлическая стружка часто вредит поверхность стола, в результате чего прослужит он не очень долго.

Для работы в гараже лучше всего использовать слесарный верстак

, являющийся универсальной моделью. Столешница его является металлической, поэтому используется для обработки деревянных и металлических деталей. На ней выполняют самые разнообразные действия: пилят, режут, точат, шлифуют

Кроме того, такая конструкция гораздо устойчивее столярной, что очень важно для выполнения работ с металлическими деталями, так как во время работы часто возникает сильное давление на поверхность столешницы. Хранятся инструменты в полках, которые специально для этого предусмотрены

Особенности моделей

Верстаки, выпускаемые серийным способом, удобны тем, что их характеристики задаются во время производства и соответствуют их предназначению. В зависимости от того, в каких технических условиях будет работать тот или иной верстак, различные модели могут иметь следующие параметры:

. Влагостойкая фанера или МДФ, покрытые оцинкованным металлом. Толщина столешницы варьируется в пределах 24-30 мм.

Профессиональный подход Источник extxe.com

. Серийные модели допускают нагрузку в 300-350 кг. Верстак усиленной серии рассчитан на 400 кг и более. — 20-30 кг, на верстачную полку — до 40-50 кг.

. На тумбу может устанавливаться замок, ключевой или: повышенной секретности (штифтовой).

. Разнообразные полки, держатели, экраны и крючки.

Верстаки заводского изготовления поставляются в разобранном виде; по конструкции их можно разделить на три группы:

. Идеальный небольшой верстак для гаража скромных размеров. Простая в сборке конструкция характеризуется достаточным размером рабочей поверхности, которая при необходимости складывается (откидной верстак). Устойчивость обеспечивается регулируемыми ножками. Бестумбовые модели могут дополнительно комплектоваться ящиками на подшипниковых направляющих.

Подготовительные работы

Создание чертежа верстака — обязательная часть подготовительного этапа

Подготовка к сборке верстака состоит в определении особенностей конструкции, выборе размеров и места установки сооружения. Для того чтобы ни один момент не ускользнул от внимания и не оказался забытым, рекомендуется создать рабочий чертёж верстака, выполненный в масштабе с привязкой к размерам гаража

Особое внимание следует уделять высоте столешницы — она существенно отличается от высоты обычного обеденного стола. Оптимальный вариант — высота от пола до сгиба локтей стоящего прямо человека. Учитывая разницу в росте у разных людей, сборка оптимального для себя верстака сможет стать очень полезным мероприятием

Учитывая разницу в росте у разных людей, сборка оптимального для себя верстака сможет стать очень полезным мероприятием.

Кроме того, надо помнить, что ширина столешницы не должна быть слишком большой. Размеры гаража относительно невелики, нередко приходится работать рядом со стоящим внутри автомобилем.

Понадобится место для прохода человека, поэтому оптимальной шириной считается 50 см. Также надо определиться с размерами щита для инструментов, которые нужны чаще всего.
