Как сделать верстак для дачи своими руками

Тиски слесарного типа

По структуре тиски причисляются к цельнометаллическим. Для установки применяются болты на древесной или металлической плоскости. Отталкиваясь от своеобразия конструкции, данные тиски разделяют на параллельные и стуслом. По широте щёк: 4-20 см, а средняя удлинённость хода равна 15 см.

Среди преимуществ:

высокая износостойкость за счёт закалки губ;
большой параметр прочности наковальни, что предоставляет защиту от механического вреда;
если предусмотрен поворачивающий механизм, разворот достигает целого круга;
небольшие габариты и вес.

Среди недостатков: нередко люфт, по мере использования нуждаются в смене щёк, что сделать без специализированных инструментов затруднительно. Часто надо менять стопорные шайбы из-за скорого износа. Не подойдут к деталям большой удлинённости.

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

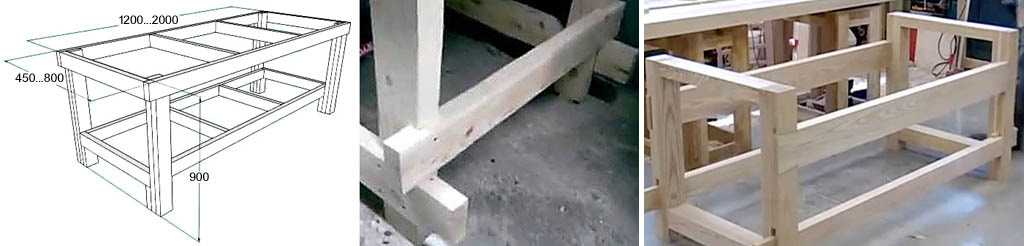

Деревянные станины верстаков

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

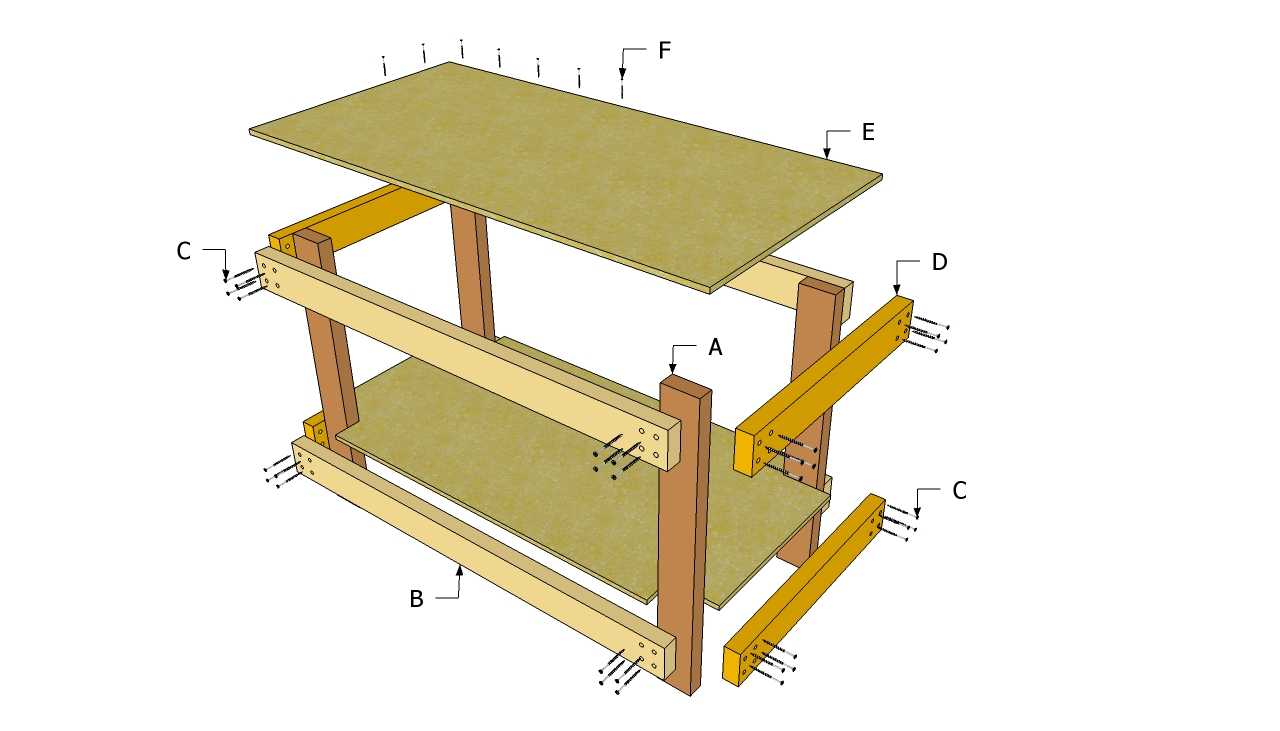

Конструкция цельнодеревянного верстака

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

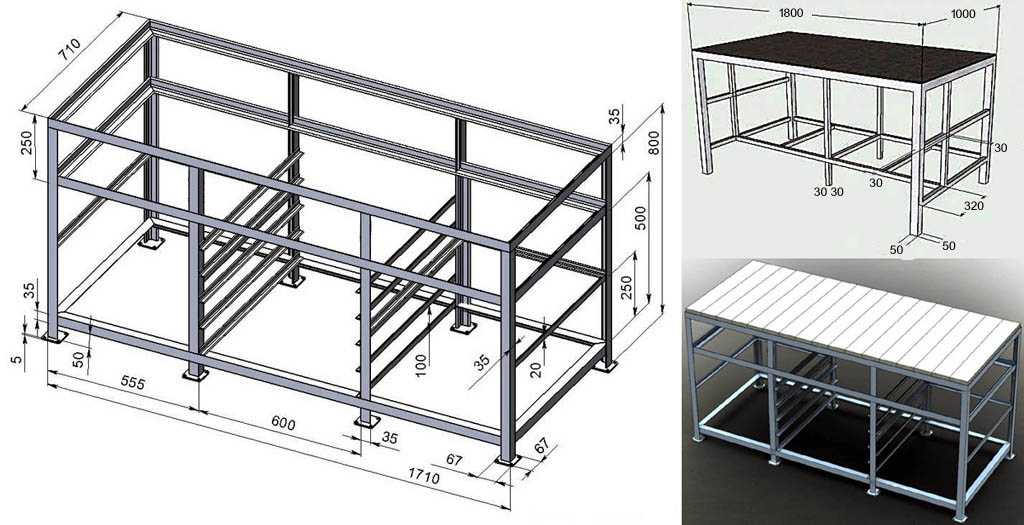

Станины верстаков из металла

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Станочные варианты

Для поворачивающихся тисков нужна долгая работа с металлом. Лучше всего взять для этого нержавеющую сталь. Тиски держатся на конструкции за счёт струбцины, закрепляются они прямо на верстак.

Направляющие элементы монтируются на несколько пластин из стали, в них отверстия высверливаются загодя. По краям от пластин предусматриваются гладкие штыри для свободной установки направляющих, на них будут прижимные губки:

С одной стороны винта монтируется рычаг управления. Губка прикручивается болтами, гайки находятся при этом с наружной стороны, чтобы по потребности можно было разобрать механизм.
Держатель для прижимающей губки создаётся за счёт сварки и с одного края крепится болтами, так же как и губка. Это позволяет мастеру менять их при необходимости.
Шарнир для заготовки тоже закрепляется за счёт сварки, штыря с гайками. Зная эти тонкости, хозяевам станет намного проще подобрать необходимую конструкцию и сконструировать тиски собственноручно.
Опираться нужно не только на вес и конструктивную сложность, но и на практическое предназначение инструментария. Часто для домашних целей выбираются именно слесарные виды тисков, ведь они отличаются универсальностью.

Станочные модели

Основная сфера использования – работы на производстве. Закрепление происходит на верстаках. Содержит поворачивающийся механизм.

Расширенная комплектация вмещает базовые тиски станочные и рассредоточение приспособления на основе количества осей. В первом варианте крепление деталей проводится под угол 90 градусов, во втором на всякий угол, а в третьем имеется поддержка разворотов по 2-м осям.

Для бытовых целей тоже производятся, но их трудно найти по сносной цене в России. Преимуществами являются:

добавочные усилия на зажим, прекрасно подходят для крупных размеров;
механическое противление ударам, благодаря прочному корпусу;
покрытие против коррозии;
нет люфта, что подходит для точных работ.

Материалы для изготовления рамы и крышки столярного стола

В процессе обработки деревянных заготовок рабочая поверхность подвергается серьезным нагрузкам, поэтому к ней предъявляются повышенные требования. Независимо от того, изготавливается ли обычный или складной столярный верстак своими руками, его конструкция должна быть прочной и жесткой.

Качественно выполненная рама должна выдерживать все виды нагрузок:

Верстак необходимо изготавливать из жестких и прочных материалов

Статические. Возникают под воздействием большого веса, если на столе обрабатывается массивная заготовка.
Динамические. Являются побочным эффектом таких процессов, как сверление, пиление, удары и т. п.

Прочностные характеристики рамы зависят от таких факторов, как надежность крепежных элементов (гвоздей, болтов, гаек, шурупов) и тип материала, из которого она выполнена. Подверстачье изготавливается из древесины хвойных пород, например, сосны. Хотя для этих целей также подойдет липа или клен.

Столешницу для верстака изготавливают из древесины, обладающей высоким показателем прочности:

Чаще всего столешницу верстака изготавливают из древесины

бука;
дуба;
клена;
ясеня и т. п.

Для создания крышки столярного стола своими руками специалисты рекомендуют брать клееный щит. В этом случае не придется тратить много сил и времени на подгонку древесины. Полноценная заготовка в виде клееного щита избавит от необходимости раскраивать материал, обрабатывать его кромочную часть, а затем склеивать и выравнивать. Готовый щит обойдется немного дороже, но это стоит того.

Раму столярного верстака производят из дерева, реже из металла

Инструкция по изготовлению

Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.
Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. Производитель клея «Момент столяр» рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава. Поэтому если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания.
Уложив вторую заготовку поверх первой, по периметру будущей крышки стола подложите опорные доски и начинайте стягивать столешницу струбцинами. При этом не забывайте контролировать плоскостность детали при помощи правила. Центр заготовки стянуть струбцинами не получится, поэтому в этой части можно установить груз весом не менее 15 – 20 кг.
После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования.
Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.
Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост.
Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали.
Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм.
Для крепления столешницы к подверстачью длинные царги сверлят в трёх местах, через которые крепят детали верстака 8-миллиметровыми саморезами длиной не менее 100 мм.
Чтобы головка метизов и шайба не выпирала за пределы опорных элементов, в них делают углубление перьевым сверлом.

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

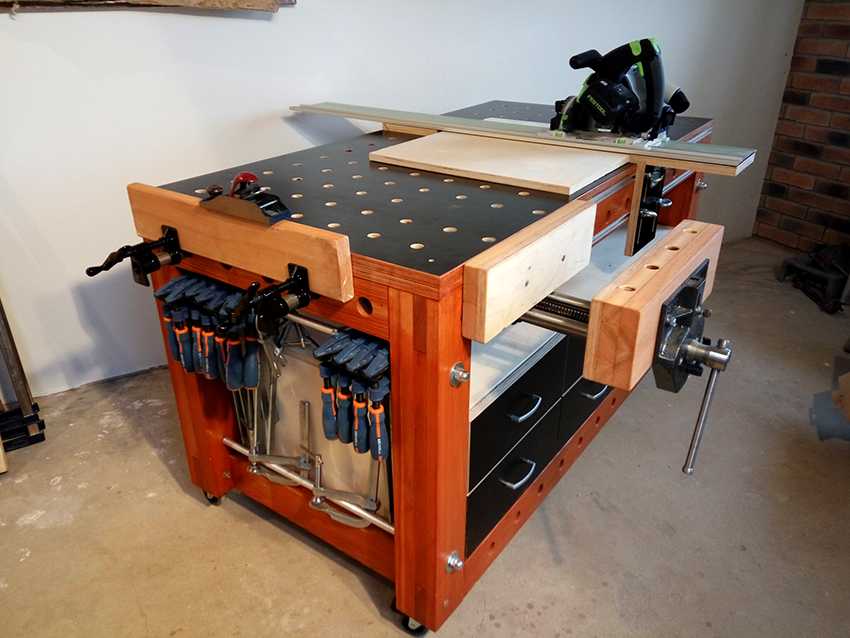

Назначение и конструкция типового столярного верстака

Прочный и надёжный столярный верстак обеспечит удобство и комфорт во время продолжительной работы с деревянными деталями

Столярный верстак, по сути, является массивным, надёжным столом для обработки деревянных изделий любого размера. Главные требования, предъявляемые к оборудованию этого типа, — прочность и устойчивость. Кроме того, станок должен быть оборудован хотя бы минимальным набором приспособлений для закрепления и удержания заготовок. Габариты рабочего стола выбираются в зависимости от размеров и веса обрабатываемых деталей, а также свободного места в мастерской или гараже. К слову, существуют конструкции компактных верстаков, которые можно разместить даже на балконе.

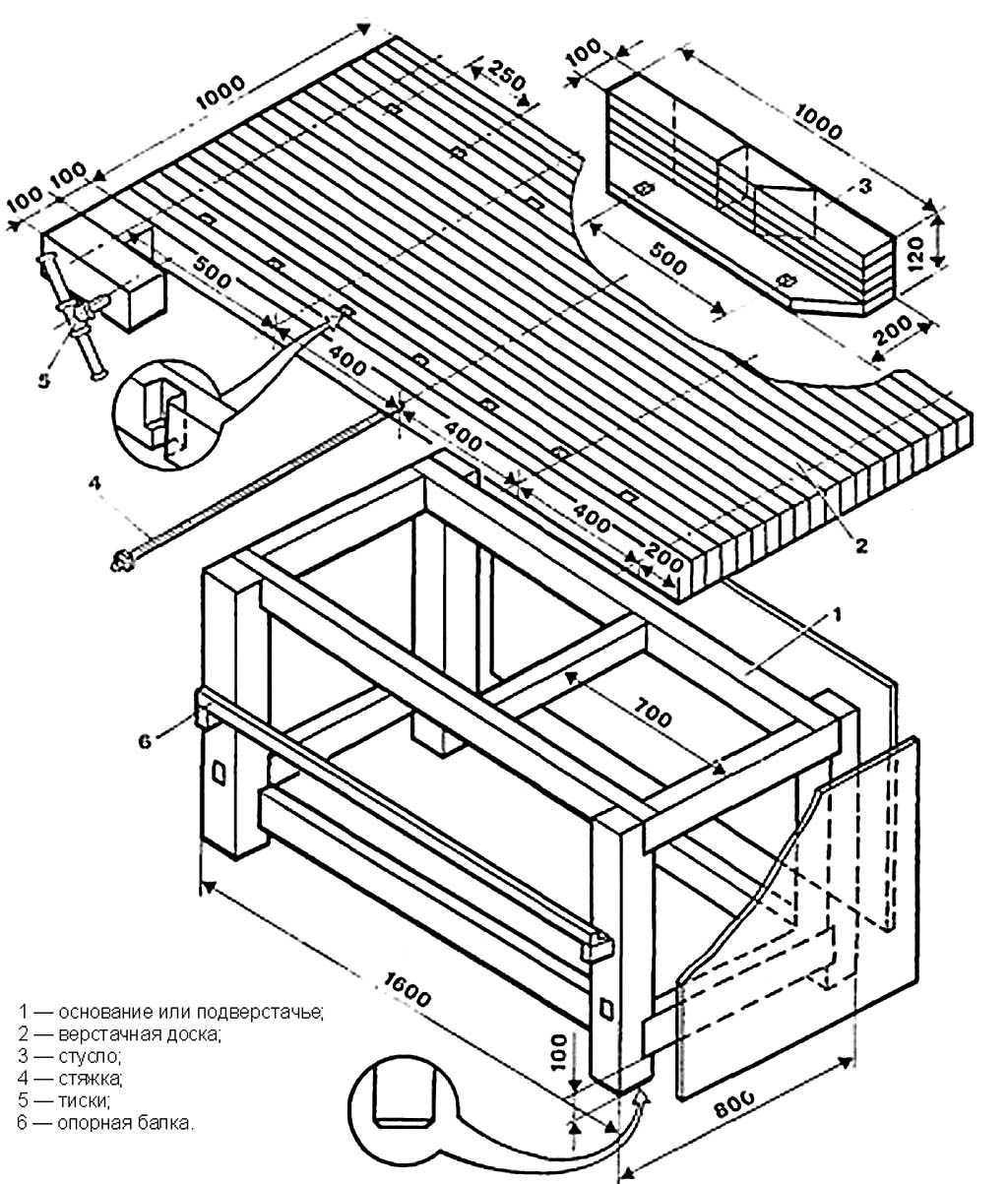

Конструкция столярного верстака с наборной столешницей. На рисунке: 1 — основание или подверстачье; 2 -верстачная доска; 3 — стусло; 4 — стяжка; 5 — тиски; 6 — опорная балка

Поскольку работы, которые проводят на столярном станке, выполняются с помощью ручного и электрического инструмента, верстак изготавливают из массивного бруса и толстых досок. К слову, рабочую поверхность, или по-другому верстачную доску, собирают только из твёрдых сортов древесины. При изготовлении столешницы применяют сухие дубовые, буковые или грабовые доски толщиной не менее 60 мм. Если столешница будет изготовлена из сосны, ольхи или липы, то её поверхность будет быстро изнашиваться и потребует периодического обновления. Часто верстачную крышку набирают из нескольких узких и толстых досок, устанавливая их на ребро.

В целях облегчения конструкции опорные ножки рабочего стола, напротив, изготавливают из мягкой древесины. Между собой вертикальные опоры соединяют продольно установленным брусом для повышения устойчивости изделия.

Типовая схема столярного верстака

На лицевую и боковую сторону верстака навешивают тиски специальной конструкции для крепления заготовок. Кроме того, на габаритных станках монтируют отдельные зажимные приспособления для крупных и мелких деталей. Оптимальным местом расположения столярных тисков является левая сторона переднего фартука и ближняя часть правой боковины.

Для удобства в задней части столешницы делают выемку под фурнитуру и мелкие детали. Нередко сложное в изготовлении углубление заменяют рамкой, сбитой из деревянных реек.

Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений

Слесарные тиски являются необходимым оборудованием в мастерской любого мужчины, без которого сложно обойтись в том или ином виде работы.

Их совсем не обязательно располагать именно в гараже, можно обустроить уголок для тисков и в домашних условиях, например, применив для этого стол или обычную табуретку.

Для чего же нужны слесарные тиски?

При обработке или заточке какой-либо детали необходимо крепко и надёжно её зафиксировать, то есть удержать в определённой позиции. На фото тисков показан принцип действия данного оборудования.

Параметры и размеры тисков определяются в зависимости от того, какой вид инструмента нужно прочно удержать.

Конструкция столярных тисков включает в себя:

винт ходовой части;
рукоятку;
подвижную и неподвижную губку;
плиту опорную.

Основные типы слесарных тисков

Предварительно тому, как сделать тиски своими руками, необходимо определиться с выбором работы, связанной с ними.

Все виды тисков делятся на два типа:

не поворотные имеют более простую конструкцию и их проще всего изготовить самому. Деталь фиксируется строго в одном положении.
поворотные тиски чаще всего приспособлены для сверления на станке. При работе возможно поворачивать обрабатываемую деталь, не разжимая её.

Материал корпуса тисков чаще всего изготавливают из прочного чугуна

Важно знать, что чугун не предназначен для воздействия высокими температурами, для этих целей подойдёт стальной металл

Если работа будет осуществляться с малогабаритными деталями, не стоит увеличивать финансовые затраты и смастерить компактные небольшие тисочки.

Маленькие тиски с основанием из шарового шарнира пригодятся в хозяйстве для обработки совсем небольших деталей, которые можно закрепить единично. Такими являются мини-тиски на присосках, устанавливаемые на стеклянную, либо хорошо отполированную поверхность. Но они пригодны для редких несерьёзных работ.

Учтите, что разумно внедрить мягкие насадки на крепёжную часть для работы с мягкими деталями, чтобы не спровоцировать их повреждение. Тиски с наименьшим люфтом при полностью разведённых губках — это идеальный вариант.

Значительно сэкономят средства тиски без поворотного механизма, если, конечно, он не пригодится в работе.

Работа по изготовлению слесарных тисков в домашних условиях

Столярные тиски, самостоятельно изготовленные дома, значительно в разы сберегут семейный бюджет, чем их магазинные готовые «собратья». И огромный плюс в том, что изделие возможно изготовить по личным предпочтениям и для определённых индивидуальных видов работ.

Абсолютно несложно найти материал для конструкции, это может быть: деталь технической трубы, использованный домкрат, старые токарные станки, прессы и т. п.

А если обратиться в пункт приёма металла, там несомненно найдётся подходящая деталь для тисков, которая обойдётся вам в копейку.

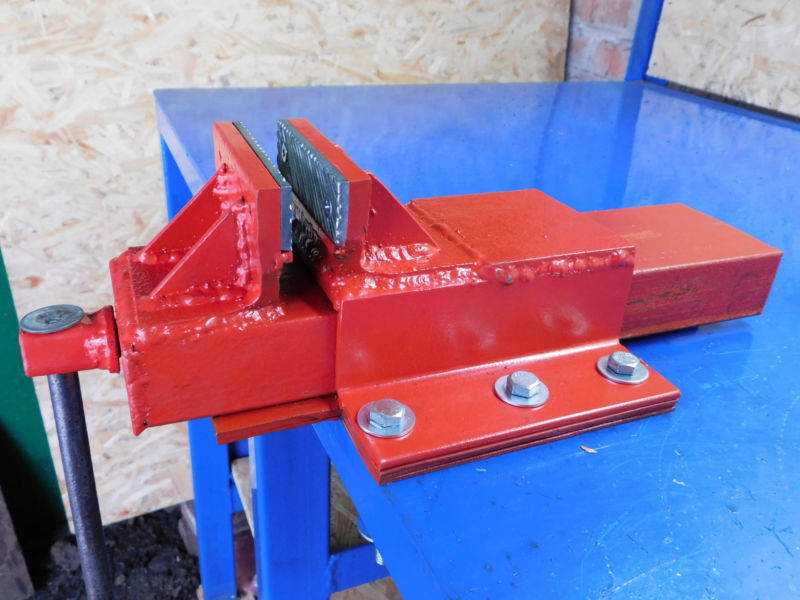

Классические самодельные тиски

Существует масса вариантов тисков, но самым популярным и традиционным является тип со стальным материалом. Такие тиски будут гораздо надёжнее купленных заводского изготовления.

Конструкция состоит из:

пластина из стали минимум 3 мм., но можно гораздо толще;
швеллер наружный и внутренний (120 и 100 мм.);
ушки из стали;
резцы токарные 2 штуки;
небольшой отрезок арматуры (прут для ворота);
гайка (2 штуки), шпилька или винт определённого диаметра, который соответствует прутку;
шайба (2 штуки) одного диаметра с ходовым винтом;
пара винтовая 335 мм;
для закрепления ходовой части винта нужна толстая пластина.

Необходимо с двух сторон по бокам пластины отделить ходовой винт шайбами. Одну из двух шайб нужно закрепить шплинтом или стопорным кольцом, чтобы часть была полностью разборной, предварительно нужно приварить к ней резьбу от винта.

Рукоятка также с одной стороны должна быть разборной, а с обратной стороны стоит приварить её при помощи гайки. К пластине заподлицо необходимо приварить гайку со швеллером от винтов. Чтобы швеллер внутри с винтом на ходу легче двигался, рекомендуется слегка обработать его при помощи напильника.

К так называемым ушам, выполненным из токарных резцов, привариваются губки. Их ставят на нужное место когда ходовой винт ввинчен, так уши встают на идеальном расстоянии друг от друга.

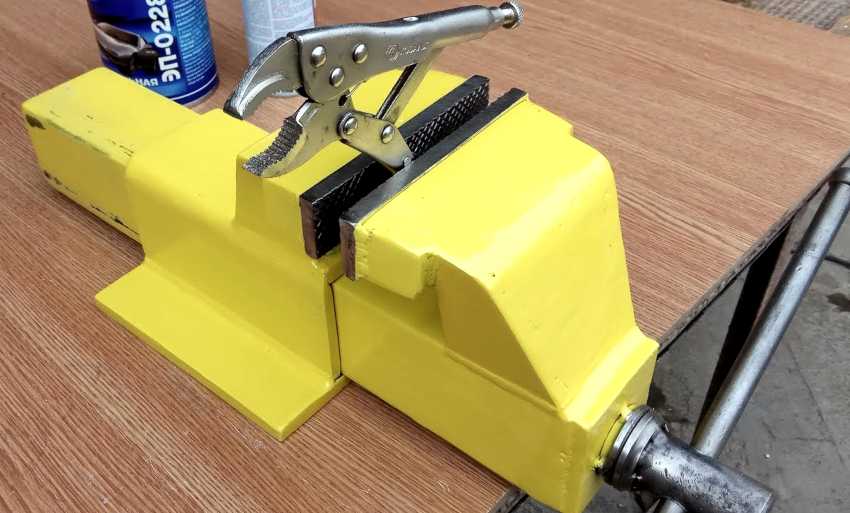

Как сделать тиски своими руками из металла: материалы и последовательность работ

Слесарные и фрезерные тиски предназначены для работ с металлом, поэтому здесь потребуется более надежный и крепкий материал. Речь идет о прочной стали или чугуне. В то же время их, как и деревянные, можно изготовить собственноручно. Проще всего сделать своими руками тиски из швеллера. Для этого понадобится такой набор инструментов:

сварочный аппарат;
электрическая дрель;
болгарка с кругом для зачистки;
угольник для правильного определения углов;
сверла разного размера и диаметра.

Кроме того, потребуются такие материалы и подсобные средства для изготовления тисков из швеллера своими руками:

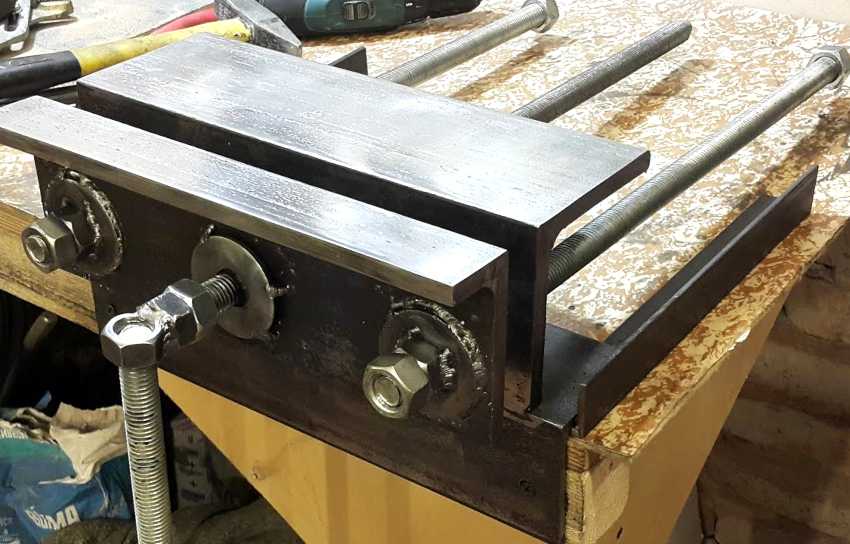

Слесарные тиски проще всего изготовить своими руками из швеллера

чертежи;
швеллер из стали толщиной 6 мм;
лист металла толщиной от 6 мм;
уголок размером 70х70 либо 50х50;
шпилька диаметром 16 мм, используемая в качестве прижимного винта;
болты и гайки – 20 комплектов.

Пару гаек, в которые вкручивается винт, самостоятельно сделать нелегко, здесь лучше всего воспользоваться услугами профессионального токаря. Гайку к швеллеру приваривают максимально соосно. Торцы швеллера следует прикрыть, используя куски металлических листов, в планке необходимо сделать отверстие для винта.

На следующем этапе при помощи болгарки вырезают два уголка и пластину. Готовые уголки прилаживают к швеллеру с обеих сторон и накрывают кусочком металла. Таким образом, получается П-образная конструкция, которая является основой сделанных своими руками тисков из швеллера.

Для изготовления станины потребуется лист металла толщиной 7-10 мм, в котором просверливают по четыре дырки с каждой стороны, а также делают 6 отверстий на П-образном элементе. К станине приваривают одну гайку, а по бокам от нее – два металлических стопора. Изготавливают также своими руками губки для тисков: их вырезают из стали. Одну часть приваривают сразу, а вторую прикрепляют на подвижную деталь.

Тиски своими руками из уголка: пошаговая инструкция изготовления

Можно изготовить своими руками станочные тиски из металлического уголка. Для этого потребуются те же инструменты, что и для работы со швеллером, а материалы необходимо подготовить следующие:

металлический уголок 30х30;
шпилька с нанесенной резьбой;
гайки под шпильки;
маленький подшипник.

Образец чертежа тисков из уголка можно найти в интернете. В соответствии с требуемыми размерами несложно сделать собственное изделие. Сначала следует подготовить две заготовки, распилив уголок. Их размер зависит от ширины станины сверлильного станка. Далее из толстого металла при помощи болгарки изготавливают две губки и наносят разметку, по которой сверлят отверстия для их фиксации к основанию.

Станочные тиски можно сделать своими руками даже из металлических уголков

Затем необходимо сделать струбцину своими руками. Потребуется взять часть уголка с просверленным отверстием для шпильки. Подшипник лучше приварить сразу. На стороне, противоположной креплению с подшипником, необходимо зафиксировать такой же уголок и сделать отверстие для вала. С другой стороны следует приварить три гайки. Для удобного вращения шпильки к основе гайки крепят вороток. Такие тиски обойдутся значительно дешевле. Кроме того, зная их устройство, можно самостоятельно проводить ремонт тисков в случае необходимости.

Опытные мастера знают, что одновременно сверлить и держать детали довольно сложно. В итоге работа получается неточной, что сказывается на качестве изделия. Упростить задачу в значительной мере помогут тиски соответствующего типа. Используя рекомендации, приведенные в статье, можно сделать их своими руками. При этом такие тиски практически ничем не будут отличаться от приобретенных в магазине, но обойдутся значительно дешевле.

Другие сборочные действия

Теперь заводятся к статичной челюсти направляющие в виде 2-х металлических стрежней. Детали усаживаются на эпоксидный клей и ожидается полное высыхание за сутки.
Перед вклейкой стрежней их надо пройтись наждачной шкуркой и очистить от всего излишнего.
Проводить фиксирование верхней челюсти оптимально клеем в сочетании с саморезами.
Отыскивается и отрезается брусок для ручки. В нём высверливается отверстие для стержня.
Можно сделать отверстие поперёк для крепежа ручки за счёт штифта.
На эпоксидный клей добавочно фиксируется положение ручки и стержня.
Высверливается в боковой делянке бруска дырка d: под деревянную ручку.
Ручке будет нужен рычаг. С обеих сторон ручки проделываются отверстия и насаживаются шайбы на саморезы.
Проводится шлифовка деревянных тисков, сначала металлической щёткой.
В ход идёт наждачная шкурка с зёрнами в 200 пунктов.
Если направляющие оказались слишком длинными, то используется дремель с подходящей насадкой.
Готовая конструкция покрывается лаком.

В завершение следует смазать основные узлы древесных тисков.

Совершенствуем мини

Современные мини-тиски особо не усовершенствуешь, но, если вам попадутся или уже есть старые советские (напр., поз. А на рис. справа):

Их функционал можно значительно расширить таким образом:

Высверливается (осторожно, не до конца!) развальцовка хвостовика установочного винта, удерживающая тарелку установочного зажима. Высверливать нужно дрелью короткими «тычками» наискось с разных сторон.
Тарелка снимается и винт установочного зажима вывинчивается (не теряйте ни его, ни тарелку).
В отрезке швеллера сверлится отверстие под болт с той же резьбой, что на винте зажима.
Тиски монтируются на получившуюся подставку и фиксируются контргайкой (поз

Б).
В винте зажима сквозь остаток хвостовика сверлится глухое осевое отверстие под резьбу М2-М3. Сделать это нетрудно, т.к. в шпеньке от хвостовика осталось коническое углубление.
В осевом отверстии нарезается резьба.
Тарелка ставится обратно на место и удерживается от выпадения винтом с конусной головкой (показан стрелкой на поз. Б).
Винт зажима определяется на хранение в загашник, простите, запасник.

Таким образом мы получаем, ни много, ни мало – поворотный столик для мелких сверловочных работ. Правда, без углового делителя, но вместо него к основанию из швеллера можно приспособить транспортир, а к кронштейну тисков – стрелку-указатель. Получившейся точности в 1 градус для домашних любительских работ достаточно. А если снять тиски с основания и вернуть на место прижимной винт, их можно использовать по изначальному назначению.

Подготовка к сборке. Распил досок.

Для удобства работы необходимо распилить имеющиеся материалы на заготовки в соотвествии с распиловочными картами. Самая простая операция – это распил бруска, т.к. потребуется всего две детали одинаковой длины и они обе умещаются на одном бруске. Тем не менее ниже приводится пример распиловочных карт.

Брусок 30х40х2000
№ доски	1
Распил 1	660
Распил 2	660
Остаток	680

Раскладка угловая 14х14х2100
№ доски	1
Распил 1	660
Распил 2	660
Распил 3	350
Распил 4	350
Остаток	80

Доска 40х96х3000
№ доски	1	2	3	4	5
Распил 1	900	900	900	610	700
Распил 2	900	900	900	610
Распил 3	700	700	700	610
Распил 4	458	458	458	610
Распил 5	458
Остаток	42	42	42	102	2300

Доска 20х96х3000
№ доски	1	2	3	4
Распил 1	900	650	650	378
Распил 2	650	650	650	378
Распил 3	650	650	672	378
Распил 4	378	650	672	378
Распил 5	377	378	100	378
Распил 6	100	378
Остаток	45	22	156	732

Если Вы ещё не поняли, как пользоваться распиловочной картой, то прочтите следующее объяснение. Первая строка таблицы означает номер доски. Вторая обозначает сколько материала у Вас останется на каждой доске после отпила всех заготовок. Далее каждая строка – это длина очередной заготовки, которые умещаются (и следовательно должны быть отпилены) на каждой доске. Все размеры даны в миллиметрах.

Например, на доске строганной 40х96х3000. под номером три умещаются две заготовки по 900 мм. каждая, одна заготовка длиной 700 мм. и одна – длиной 458 мм. При этом после распила у Вас останется приблизительно 42-мм обрезок. «Приблизительно» – потому что толщина пила в расчёт не берётся.

Все доски сложите в отдельные стопки, согласно их длине. Должно получиться так, как указано ниже в таблицах.

Брусок 30х40х2000
Длина, мм	Кол-во	Код
660	2	Б1

Раскладка угловая 14х14х2100 мм
Длина, мм	Кол-во	Код
350	2	Р14_1
660	2	Р14_2

Доска 40х96х3000 мм
Длина, мм	Кол-во	Код
700	4	Д40_1
458	4	Д40_2
610	4	Д40_3
900	6	Д40_4

Доска 20х96х3000 мм
Длина, мм	Кол-во	Код
377	1	Д20_1
378	8	Д20_1
650	8	Д20_2
900	1	Д20_3
672	2	Д20_4
100	2	Д20_5

Крепёж
Наименование	Кол-во	Код	Цвет
Болт с гайкой и шайбой M8x100	16	Б8
Саморезы 3.5х45	26	С3,5
Саморезы 4.2х90	16	С4,5
Шкант 10х50	8	Ш

Как устроены тиски для выполнения столярных работ

Конструкция тисков для столярных работ состоит из следующих элементов:

опоры, которая одновременно является неподвижной зажимной губкой;
подвижной зажимной губки;
двух металлических направляющих, по которым перемещается подвижная губка;
ходового винта, обеспечивающего перемещение подвижной губки;
воротка, за счет которого ходовому винту сообщается вращение.

Основные части тисков для столярного верстака

Неподвижная опора столярных тисков надежно фиксируется на поверхности верстака, для чего используются длинные шурупы или болтовые крепежные элементы. Во многих серийных моделях предусмотрена возможность использования сменных накладок на подвижную и неподвижную губки. Такие накладки, повышающие универсальность столярных тисков, могут быть изготовлены из металла и полимерных материалов.

Поскольку верстачные тиски часто используются для обработки габаритных деревянных изделий, в конструкции многих моделей предусмотрен пружинный механизм, который облегчает выполняемые манипуляции. Такой механизм, который может быть установлен и на самодельные столярные тиски, обеспечивает предварительный зажим детали (окончательно она фиксируется при помощи ходового винта). Если этот механизм в конструкции верстачных тисков отсутствует, то столяру придется долго держать на весу деревянную заготовку, прежде чем к ней подведется подвижная зажимная губка.

Самодельный фиксатор зажима губок
