Тиски своими руками

Шаг 3: Распил досок и сверление отверстий

Вам понадобится брусок размером 5×15 см, который будет в точности соответствовать высоте вашего стола. Он станет монтажной основой. Наша конструкция будет крепиться к ножке стола. Вам также понадобится второй брусок размером 5×15 см, длина которого составляет около 60 см. Его мы используем в качестве доски непосредственно для зажима. Установите его на 10 см выше поверхности вашего стола. Вам также понадобятся два бруска 5x15x9 см в качестве лицевой части новоиспеченной струбцины.

Теперь необходимо решить, где вы хотите расположить винт. Я установил свой на расстоянии 30 см от верхней части доски для зажима. Общая идея заключается в том, что чем выше располагается винт, тем сильнее давит зажим, в то время как, чем он ниже, тем шире диапазон. Я бы порекомендовал приложить бруски друг к другу так, чтобы доска для зажима отходила на 10 см, и просверлить небольшое отверстие размером 0,5 см там, где будет располагаться винт. Это обозначит его будущее место дислокации и позволит убедиться, что отверстия совпадают.

Как только вы убедились, что отверстия совпадают, возьмите ваше основание для крепления и просверлите отверстие для муфты на стороне, которая будет крепиться к столу. Теперь можете сверлить дальше, учитывая диаметр вашего винта. Затем возьмите муфту и вбейте ее в отверстие. Благодаря клину, который вы оставили, она должна очень хорошо подойти. А благодаря язычку муфта будет хорошо закреплена.

Вам понадобится своеобразный канал для винта, чтобы он прошел через доску для зажима. Вы можете просверлить несколько отверстий, расположенных друг за другом (начиная с первого отверстия размером 0,5 см и поднимаясь вверх), а затем вырезав лишний материал с помощью молотка и зубила. Канал должен быть 4 см в длину, а в ширину соответствовать вашему винту.

Теперь можете приклеить лицевую часть к зажиму и закрепить их на 1,27 см выше поверхности стола и верхней части монтажной платы.

Разновидности тисков: какие выбрать приспособления для разных работ

Существует несколько типов тисков, которые классифицируют по различным параметрам. Один из главных распознавательных элементов – это тип зажимного механизма. Исходя из этого фактора, различают следующие разновидности тисков:

• винтовые;
• клинообразные;
• с установленной диафрагмой;
• эксцентричные;
• с пневматическим устройством.

В зависимости от предназначения тиски подразделяют на такие виды:

• столярные;
• слесарные;
• станочные;
• ручные.

С учетом используемого материала данные приспособления также делятся на виды. Столярные тиски для верстака чаще всего изготавливают из дерева, а слесарные – из металла.

Тиски бывают клинообразные, винтовые, эксцентричные и с пневматическим устройством

Слесарные тиски – это самый распространенный вид рассматриваемого инструмента. Данные приспособления имеют свои подвиды, они различаются размерами, а точнее – шириной губок. Этот показатель может варьироваться от 63 до 200 мм. Маленькие тиски используют в основном для домашних целей. Их крепят при помощи нижнего винта-струбцины на маленьком станке, но чаще – на столике или обычной табуретке. Более габаритные тиски устанавливают в промышленных цехах и больших мастерских с целью обработки крупных деталей.

Тиски слесарные: цена, особенности и разновидности

Тиски для слесарных работ – необходимая деталь в любом промышленном цеху. Такое оборудование обязательно присутствует в мастерской опытного, уважающего себя мастера. При этом в зависимости от формы, вида крепления и обрабатываемого материала их подразделяют на несколько видов.

Трубные тиски используют для крепления труб либо же цилиндрических деталей.

Главное преимущество поворотных тисков заключается в возможности фиксации детали в необходимой плоскости и под нужным углом для организации рабочего процесса. С их помощью можно осуществлять обработку наиболее труднодоступных деталей и их участков. В то же время на обычных тисках такое сделать практически невозможно. Как и все установки этого типа, поворотные изделия могут быть стационарными – это верстачные столярные тиски, которые крепят на столы-верстаки. Другой подтип – тиски со встроенной струбциной для крепления к столу.

Тиски для слесарных работ являются необходимым инструментом не только в промышленном цеху, но и в домашней мастерской

Гидравлические тиски предназначены для обеспечения более надёжной фиксации особо крупных деталей. Зажим в них осуществляется под давлением сжатого воздуха. В основном такие инструменты устанавливают на крупных промышленных предприятиях. Цена столярных тисков данного типа высокая, а устройство довольно сложное, поэтому инструмент не предназначен для домашних мастерских.

Самоцентрирующиеся тиски необходимы на высокоточных производствах, то есть там, где требуется точная фиксация детали в определенном положении. Обычно строение тисков такого типа предполагает наличие подшипниковой основы.

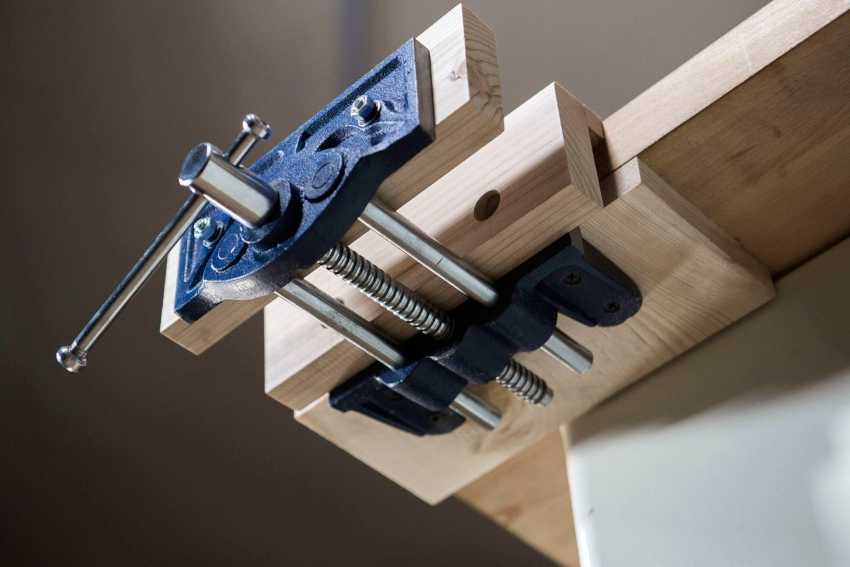

Особенности и разновидности столярных тисков

Столярные тиски используют для обработки деталей из древесины. Такой вид работ специфический, поэтому предполагает особую конструкцию самого инструмента, отличную от устройства слесарных тисков. Наиболее часто столярные тиски изготавливают из цельной древесины, а фиксацию деталей производят при помощи деревянных губок для тисков. В связи с этим они должны быть шире, чем у слесарных тисков, кроме того, предполагают значительно большую площадь зажима.

Столярные тиски наиболее часто имеют одну основу, но с двумя направляющими. С их помощью происходит удерживание подвижной губки, что позволяет не допускать перекосов. При этом направляющие могут быть неотъемлемой частью верстака либо же сниматься при необходимости.

Столярные тиски предназначены для обработки деревянных и пластиковых заготовок

Столярные тиски также классифицируют исходя из технологии, применяемой в процессе активизации винта. По этому признаку они могут быть ручными или пневматическими. Если же в классификации учитываются особенности конструкции, то тиски подразделяются на поворотные и неповоротные.

Как уже упоминалось выше, столярные модели служат для обработки деревянных и пластиковых заготовок. Поэтому на губках вмонтированы детали из дерева, что помогает избежать следов от зажима. При фронтальном креплении устройства появляется шанс работать вертикально с фиксированными деталями.

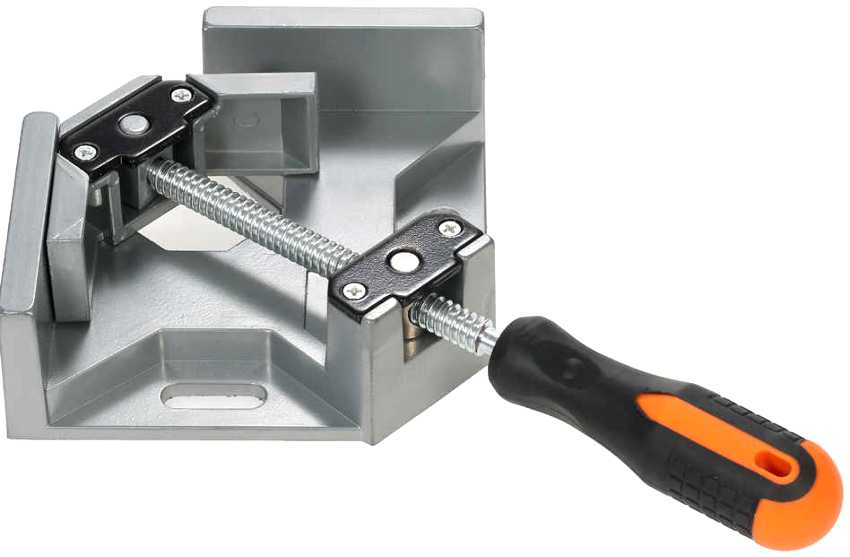

Ручные варианты

На ручных тисках можно зафиксировать детали с широкой квадратурой контакта. Такие механизмы создаются из углеродистой стали, а из-за конструкции такие детали разделяются на губчатые и рычажные.

Вторые похожи на плоскогубцы с маленькой защёлкой. Применение находят в ювелирном деле, конструировании моделей авто, кораблей, самолётов и в остальных направлениях.

Имеются преимущества:

• с лёгкостью разбираются и им надо минимум места для сохранения;
• подходят для точных работ, имеют минимальный люфт;
• специальная рукоять позволяет уменьшить соскальзывание из рук.

Среди недостатков: из-за мелкого разбега и ширины, тиски подойдут для пользования только на мелких детальках, оставляют вмятины на мягких металлах, не предусмотрены для зажимов под углами.

Об универсальных верстаках

Среди фирменных изделий, подчас весьма недешевых, можно встретить «универсальные» верстаки в виде столярного с крышкой без лотка, комплектными слесарными тисками на деревянной подушке, и струбциной для их установки, вроде того, что на фото:

«Универсальный» верстак заводского изготовления

Это неправильное решение не только потому, что деревянная столешница от столярных работ портится. Главное, что здесь плохо – технологические жидкости, применяемые при обработке металла – масло, керосин и др. Пропитанное ими дерево становится гораздо более горючим. Возможно и самовоспламенение; вспомните, на производстве категорически запрещено накапливать промасленную ветошь. Подход к конструированию столешницы (доски, крышки) универсального верстака нужен другой исходя из того, для какой работы он преимущественно используется – тонкой или грубой, см. далее.

Изготовление столярных тисков

Для начала подготовим материал для губок тисков – брус и фанеру, пилим в необходимые размеры, которые послужат основой столярных тисков.

При помощи угольника и карандаша делаем отметки для будущих мест сверления.

Для удобства закрепляем элементы струбциной для совместной обработки фанеры и бруса.

При помощи сверла проделываем два отверстия диаметром 12 мм.

Далее отдельно в фанере по периметру выполняем шесть отверстий под саморезы диаметром 3 мм. Потом сверлом на 10 выполняем фаски, чтобы спрятать шляпки саморезов. Лучше отверстия выполнять комбинированным сверлом с зенкером, но у меня такого не оказалось.

Саморезами крепим фанеру к верстаку.

Используя отверстия на 12 мм в качестве направляющих просверливаем насквозь верстак.

С внутренней стороны верстака, в место выхода сверла забиваем две врезные гайки М10.

Теперь сделаем рукоятки. Для этого понадобятся две кольцевые коронки по дереву среднего и малого размера. Размечаем их диаметры на дереве при помощи карандаша.

Вырезаем детали, используя дрель и коронки.

Шлифуем полученные детали на наждачной бумаге.

Перьевым сверлом (лучше это делать сверлом форстнера) на 22 делаем небольшие углубления в деталях большего диаметра.

В маленькие круги забиваем две врезные гайки.

Вкручиваем в конструкцию шпильки М10.

Контрим шпильки — плоскогубцами отрезаем небольшой кусок проволоки и вставляем его в просверленное отверстие по границе резьбы.

Склеиваем большой круг с маленьким, используя кисть и столярный клей (ПВА).

Для надежности скрепляем круги саморезами.

Получились вот такие рукоятки для тисков.

В результате, получились, простые и практичные столярные тиски для верстака, сделанные своими руками из подручных материалов.

Автор самоделки: Денис. г. Ростов-на-Дону.

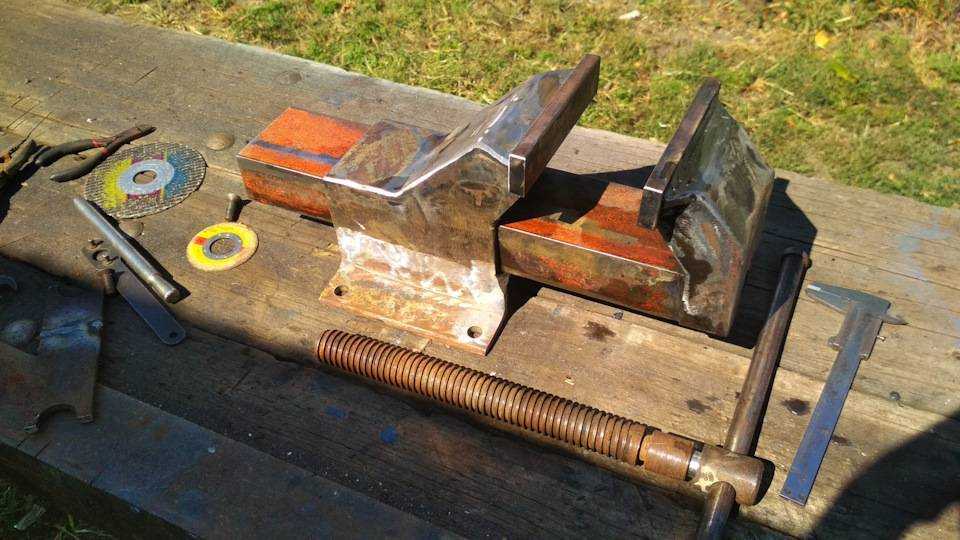

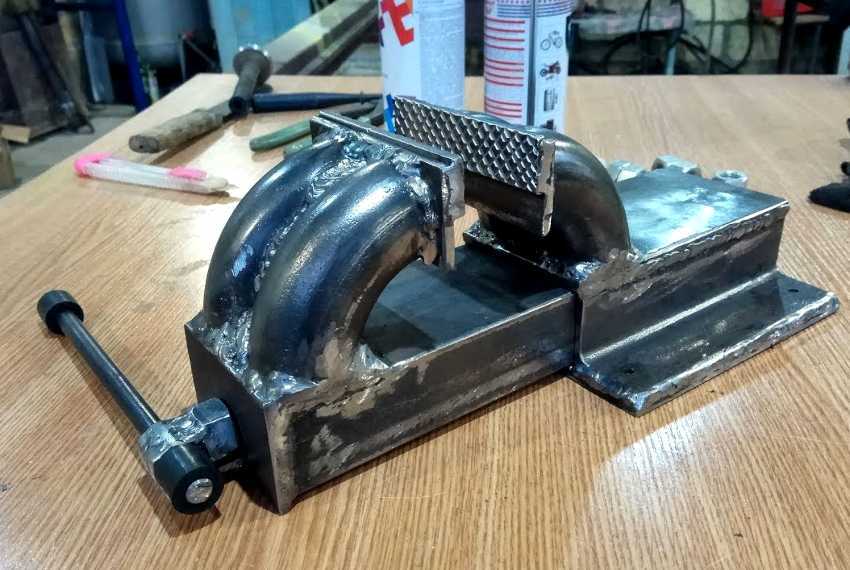

Тиски слесарного типа

По структуре тиски причисляются к цельнометаллическим. Для установки применяются болты на древесной или металлической плоскости. Отталкиваясь от своеобразия конструкции, данные тиски разделяют на параллельные и стуслом. По широте щёк: 4-20 см, а средняя удлинённость хода равна 15 см.

Среди преимуществ:

• высокая износостойкость за счёт закалки губ;
• большой параметр прочности наковальни, что предоставляет защиту от механического вреда;
• если предусмотрен поворачивающий механизм, разворот достигает целого круга;
• небольшие габариты и вес.

Среди недостатков: нередко люфт, по мере использования нуждаются в смене щёк, что сделать без специализированных инструментов затруднительно. Часто надо менять стопорные шайбы из-за скорого износа. Не подойдут к деталям большой удлинённости.

Назначение и конструкция типового столярного верстака

Прочный и надёжный столярный верстак обеспечит удобство и комфорт во время продолжительной работы с деревянными деталями

Столярный верстак, по сути, является массивным, надёжным столом для обработки деревянных изделий любого размера. Главные требования, предъявляемые к оборудованию этого типа, — прочность и устойчивость. Кроме того, станок должен быть оборудован хотя бы минимальным набором приспособлений для закрепления и удержания заготовок. Габариты рабочего стола выбираются в зависимости от размеров и веса обрабатываемых деталей, а также свободного места в мастерской или гараже. К слову, существуют конструкции компактных верстаков, которые можно разместить даже на балконе.

Конструкция столярного верстака с наборной столешницей. На рисунке: 1 — основание или подверстачье; 2 -верстачная доска; 3 — стусло; 4 — стяжка; 5 — тиски; 6 — опорная балка

Поскольку работы, которые проводят на столярном станке, выполняются с помощью ручного и электрического инструмента, верстак изготавливают из массивного бруса и толстых досок. К слову, рабочую поверхность, или по-другому верстачную доску, собирают только из твёрдых сортов древесины. При изготовлении столешницы применяют сухие дубовые, буковые или грабовые доски толщиной не менее 60 мм. Если столешница будет изготовлена из сосны, ольхи или липы, то её поверхность будет быстро изнашиваться и потребует периодического обновления. Часто верстачную крышку набирают из нескольких узких и толстых досок, устанавливая их на ребро.

В целях облегчения конструкции опорные ножки рабочего стола, напротив, изготавливают из мягкой древесины. Между собой вертикальные опоры соединяют продольно установленным брусом для повышения устойчивости изделия.

Типовая схема столярного верстака

На лицевую и боковую сторону верстака навешивают тиски специальной конструкции для крепления заготовок. Кроме того, на габаритных станках монтируют отдельные зажимные приспособления для крупных и мелких деталей. Оптимальным местом расположения столярных тисков является левая сторона переднего фартука и ближняя часть правой боковины.

Для удобства в задней части столешницы делают выемку под фурнитуру и мелкие детали. Нередко сложное в изготовлении углубление заменяют рамкой, сбитой из деревянных реек.

Мини-тиски Моксона

Для уже готовых рабочих столов очень удобно сделать мини-тиски Моксона. Для начала понадобятся следующие материалы и инструменты:

• Заготовки из дерева;
• Винты, гайки и шайба;
• Кожа для тисков;
• Настольная пила и фрезер;
• Наждачная бумага;
• Долото и клей.

После того как заготовка была обрезана, необходимо отшлифовать края с помощью наждачной бумаги. Закругляем края колес сверлом и все той же наждачной бумагой. Чтобы изготовить винты, необходимо приобрести длинный резьбовой стержень и разрезать на две части металлические заготовки.

После этого необходимо вставить гайки в отверстия. Наклеиваете кожу на зажимы и убираете все лишнее. Защита поверхности обеспечивается тунговым маслом. Оно, в отличие от других средств для пропитки древесины, полимизируется внутри и снаружи дерева с быстрым проникновением в нижние слои. После того как масло высохнет, останется соединить все получившиеся части вместе — и тиски будут готовы к использованию.

Как изготовить деревянные тиски своими руками

Изящная и практичная идея известного приспособления для зажимания деталей в столярном деле пригодится любому домашнему мастеру. В этом видеоуроке показан простой метод, как изготовить самостоятельно деревянные тиски. Их можно использовать при необходимости и как пресс.

Деревянные тиски необходимы, чтобы надежно закрепить деталь для обработки и распиловки. Не обязательно это делать на стальных тисках.

Иногда просто не нужно такое избыточное давление, иногда это просто неудобно – постоянно подкладывать что-либо под стальные губки, чтобы они не испортили материала.

Если сделать такие диски подходящего размера, их можно использовать в качестве приспособления для склеивания рукояти ножа при монтаже.

Для изготовления тисков своими руками нам понадобится достаточно толстая деревянная доска в качестве основания и три спила бруса шириной по размеру основания.

Конечно лучшим материалом была бы фанера тех же размеров, но как говорится, чем богаты. Еще нам понадобится анкер-болт с кольцом в качестве основного винта для рычага. Десятка для показанных на видео тисков достаточно.

 Также нам понадобятся 4 болта десятки, семь гаек и 8 шайб.

Нужна будет также монтажная пластинка в качестве обратного упора для подвижной губки.

Сделать тиски несложно

Делаем разметку. Три сквозных отверстий в упоре, два в неподвижной губке и одно в подвижной. Сверлим отверстие с двух сторон, чтобы не рвать древесину.

Упор с анкер-болтом и с двумя накрученными гайками. Теперь нам надо врезать и приклеить эти гайки внутри бруска. Желательно использовать здесь одну длинную, но под рукой не оказалось.

Надо делать упор для подвижных губок. Берем отрезанный кусок монтажной пластины, в которую свободно входит анкер-болт, накручиваем круглую гайку, которая стопорит болт в пластине и держит саму губку. Вставляем губку. Круглая гайка должна свободно вращаться в бруске.

Электроника для самодельщиков в китайском магазине.

Разметим, где будет неподвижная губка. Выкручиваем анкер-болт до конца резьбы, делаем пару оборотов назад про запас. Теперь стянув струбцины, просверлим через неподвижную губку отверстие в основании в качестве направляющей. Второе положение неподвижной губки на краю основания. Там просто ориентируемся на край.

Осталось снизу врезать и вклеить 6 гаек, собрать все вместе и пользоваться.

Как работает готовый инструмент

В первом положении бруска тиски раздвигаются на 43 миллиметра, а по втором на 135.  Можно увеличить длину основания, сделав еще несколько отверстий под основные размеры ножей. В качестве рычага можно использовать длинные отвертки и биты от перфоратора. Возможно, вас заинтересует статья о циркулярной пиле.

Впоследствии мастер чуть расширил отверстие и на клей посадил шайбу, теперь болт трется и упирается в металл.

Как сделать маленькие тиски из досок

Для работы с мелкими деталями понадобятся маленькие тиски. Их можно не только сделать, но еще и приобрести в магазине. В отличие от больших инструментов, маленькие стоят не дорого, поэтому вовсе не обязательно заморачиваться с их изготовлением. Но если все-таки есть желание сделать маленькие тиски самостоятельно, то в материале вы лишь найдете подробную инструкцию с описанием данного процесса.

Для реализации своей задумки понадобятся лишь деревянные планки. Размеры планок повлияют на будущие габариты инструмента. Начинаем делать маленькие тиски из деревянных планок:

1. Сначала изготавливается основание инструмента путем склеивания широких и узких планок. На широкие планки приклеиваются узкие, получив в итоге основание будущего инструмента. Для увеличения прочности основания, планки следует соединить между собой саморезами
2. При помощи двух квадратных брусьев, соединяем два основания будущего инструмента. Брусья также промазываются клеем, после чего крепятся к основанию, подготовленному на первом этапе
3. После приклеивания конструкцию необходимо стянуть ее струбцинами, и дождаться полного высыхания клея
4. Теперь переходим к изготовлению губок. Для этого в одной заготовке делается разметка по периметру гайки. На основании разметки будет вырезаться отверстие
5. После вырезания отверстия требуется установить в него гайку
6. Во второй заготовке сверлится отверстие, диаметр которого соответствует размеру используемой шпильки или болта
7. Используем широкую шайбу, в которой необходимо просверлить по периметру 4 отверстия
8. Шайбу разрезаем пополам, чтобы получилось по 2 отверстия с каждой стороны
9. Заготовку, в которую устанавливалась гайка, необходимо приклеить к основанию, и закрепить саморезами
10. Изготавливается рукоятка для будущих тисков.  Для этого на болт завинчивается гайка, в которой проделывается отверстие для установки тонкой шпильки
11. Приклеить к подвижной губке тисков кусок бруска, который будет играть роль направляющей
12. Соединяем губки тисков при помощи винта, который крепится в подвижной губке при помощи разделенной шайбы
13. В итоге получаем готовый инструмент для фиксации различных мелких заготовок

Какие тиски, и из каких подручных средств сделать — это личное дело каждого. Данная статья поможет всем, кто не хочет покупать специальный инструмент за большие деньги, и сможет изготовить альтернативный вариант, сэкономив при этом существенную часть средств. Есть мастера, которые вовсе не привыкли покупать инструменты, и доверяют только своим руками, поэтому опираясь на вышеописанные примеры с подробной инструкцией по изготовлению тисков, можно приступать к работе незамедлительно.

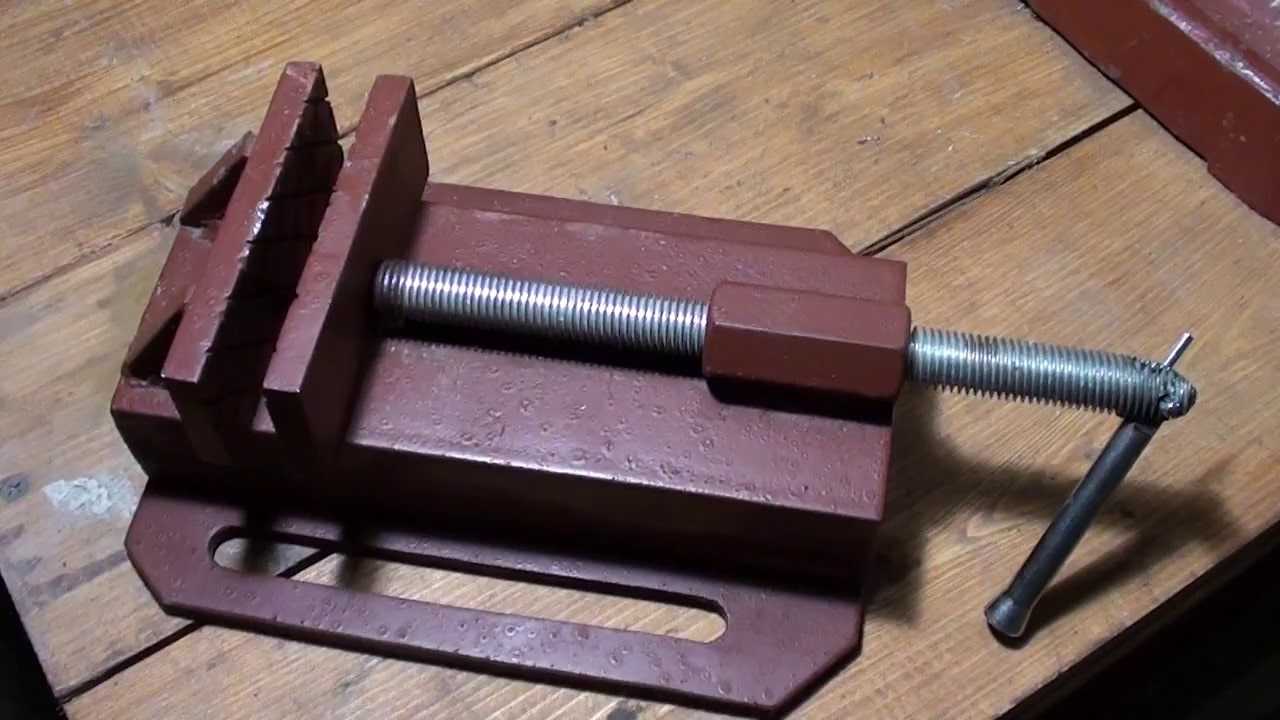

Тиски для сверлильного станка

Тот, кто пользуется сверлильным станком, наверняка знает, насколько сложно сверлить и одновременно держать заготовку, которая так и норовит прокрутится или отлететь и травмировать мастера. Как правило, в старых станках на станине отсутствуют тиски, что приносит определенные неудобства. Для более комфортной работы можно приобрести инструмент, а можно изготовить тиски для сверлильного станка своими руками.

Для станочных тисков понадобятся:

• Уголок 30 на 30.
• Шпилька с резьбой.
• Гайки под шпильку.
• Небольшой подшипник.
• По желанию можно окрасить изделие.

Чертеж выглядит следующим образом:

Для начала необходимо отпилить два уголка. Размер подбирается в зависимости от габаритов станины сверлильного станка. Из толстого металла вырезать болгаркой две губки и сделать разметку. В них просверлить дырки для крепления губок к основанию.

Взять кусок уголка и просверлить отверстие для шпильки. Сразу можно наварить подшипник, как показано на рисунке.

Напротив крепления с подшипником приварить аналогичный уголок и просверлить отверстие для вала.

Напротив крепления, где находится подшипник, необходимо приварить три гайки.

Двухвинтовое столярное устройство

Если вам необходимы столярные тиски для верстака, которые являются по-настоящему мощными, то лучше всего подойдет двухвинтовая модификация указанного устройства. Фаркоповые болты М20 дают усилие в несколько тонн, что является прекрасным вариантом для таких тисков. Порядок сборки такого устройства следующий:

• Подготавливаем все необходимые инструменты;
• Делаем соответствующие прорези и отверстия;
• Вставляем болты и повороты;
• Проверяем тиски на прочность и работоспособность.

Пошаговый и подробный инструктаж по сборке и самостоятельному созданию тисков для мастерской и верстака имеются на специализированных ресурсах и форумах в виде фотографий и рекомендаций.

Доступная самоделка из семи брусков. Нужные Столярные тиски своими руками

Изготовить самостоятельно это нехитрое приспособление дома абсолютно реально и абсолютно просто. Кроме этого, мастер, занимающийся творчеством, может изготовить тиски в соответствии со своими потребностями, в зависимости от параметров деревянных заготовок. В реализации своего проекта размеры и другие параметры любой мастер должен определять, исходя из своих потребностей, т.е. конкретно для каких работ будут использоваться выше указанное приспособление.

В этой статье мы покажем Вам, как просто изготовить базовую модель простых тисков для столярных работ. А дальше думайте, решайте и творите сами…

Видеообзор по порядку изготовления приспособления:

Что нам понадобится:— Деревянные бруски, в зависимости от размеров вашего приспособления.— Болт (в нашем случае восьмерка, длина 120 миллиметров), пробивная гайка.— Шурупы по дереву.— Один электрод.— Морилка или лак.

Из инструментов:— Лобзик(можно электро или ручной) или ножовка.— Сверлильный станок, или обыкновенная дрель.— Набор сверел.— Шуруповёрт.— СварочнИК (при отсутствии, операции исполняемые сварочником, можно заменить своими задумками решения соответственного этапа).— Отрезная машинка.— Керн.— Шкурка для чистовой доводки изделия.

Последовательность выполнения производства нашего приспособления:

— Подготавливаем бруски(размеры исходя из ваших потребностей при дальнейшей работе с деревом), всего семь.— Собираем нижнюю платформу приспособления.— Собираем рабочую часть тисков (Можно понять, поглядев видео обзор изготовления, расположен в статье выше).— Устанавливаем рабочую часть на нижнюю платформу.— Воспользовавшись отрезной машинкой доводим получившиеся тиски до приличного вида.— Чистовую доводку наших тисков производим при помощи шкурки и лака или морилки.
